Accuphase E-202

Accuphase E-202 : un bel appareil.
Du gros, lourd, et bon japonais aujourd’hui avec cet Accuphase E-202, un intégré recommandable du milieu des années 70.

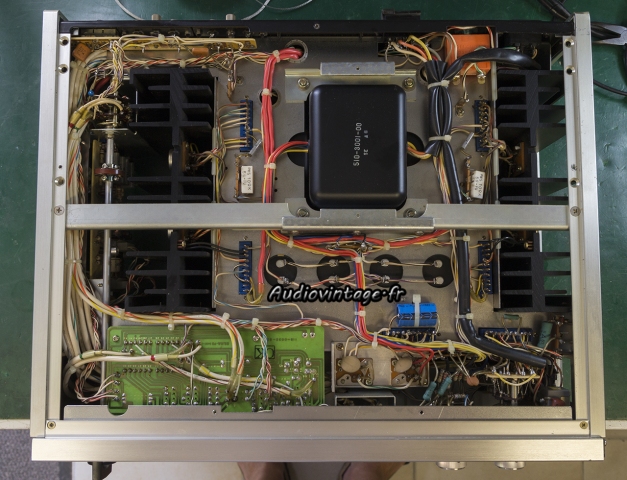

Accuphase E-202 : à son arrivée.
Accuphase E-202 : à son arrivée.
L’appareil fonctionne et n’a eu, jusqu’à présent, aucune intervention. Pour ses 45 ans (environ) il va avoir doit à une révision complète.

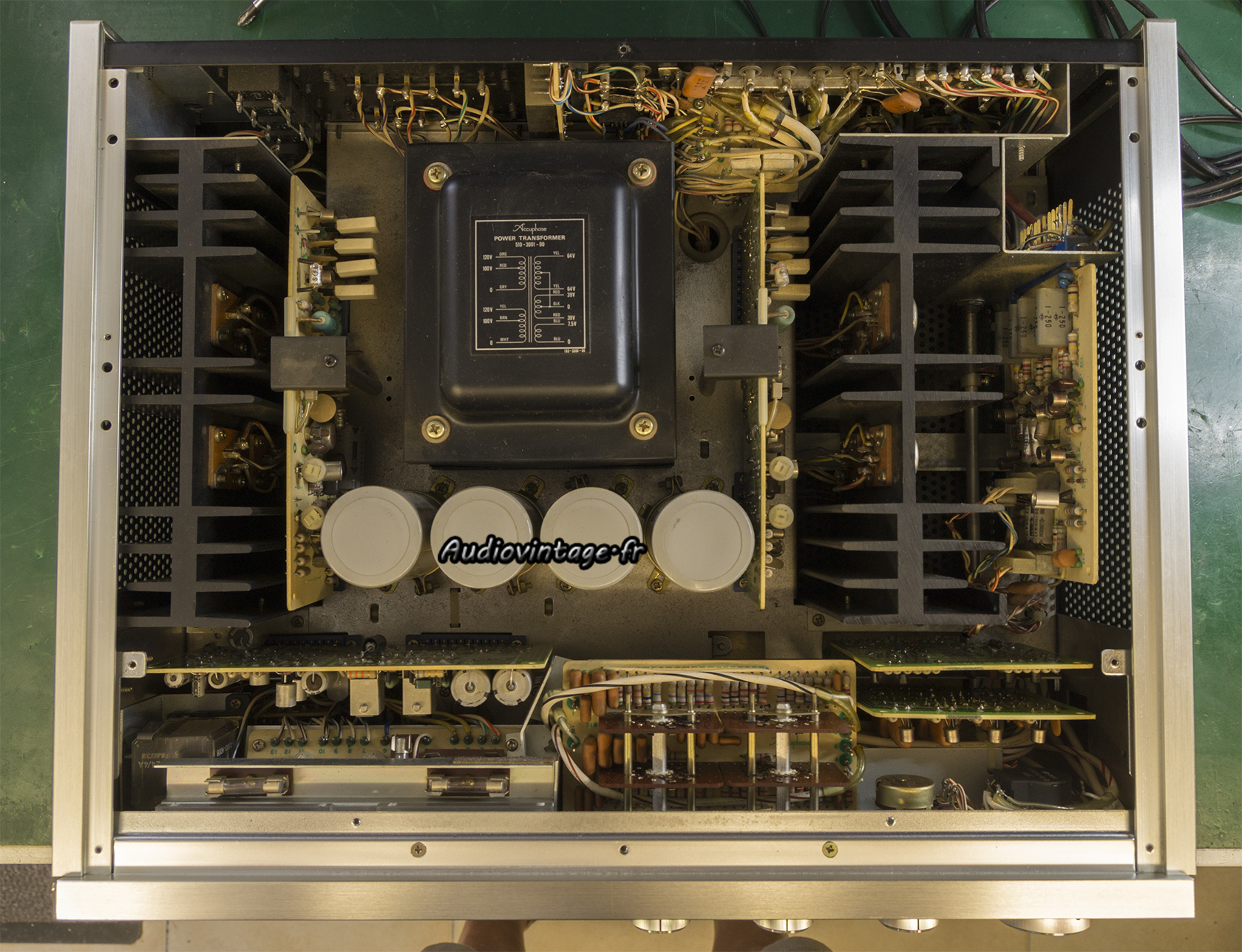

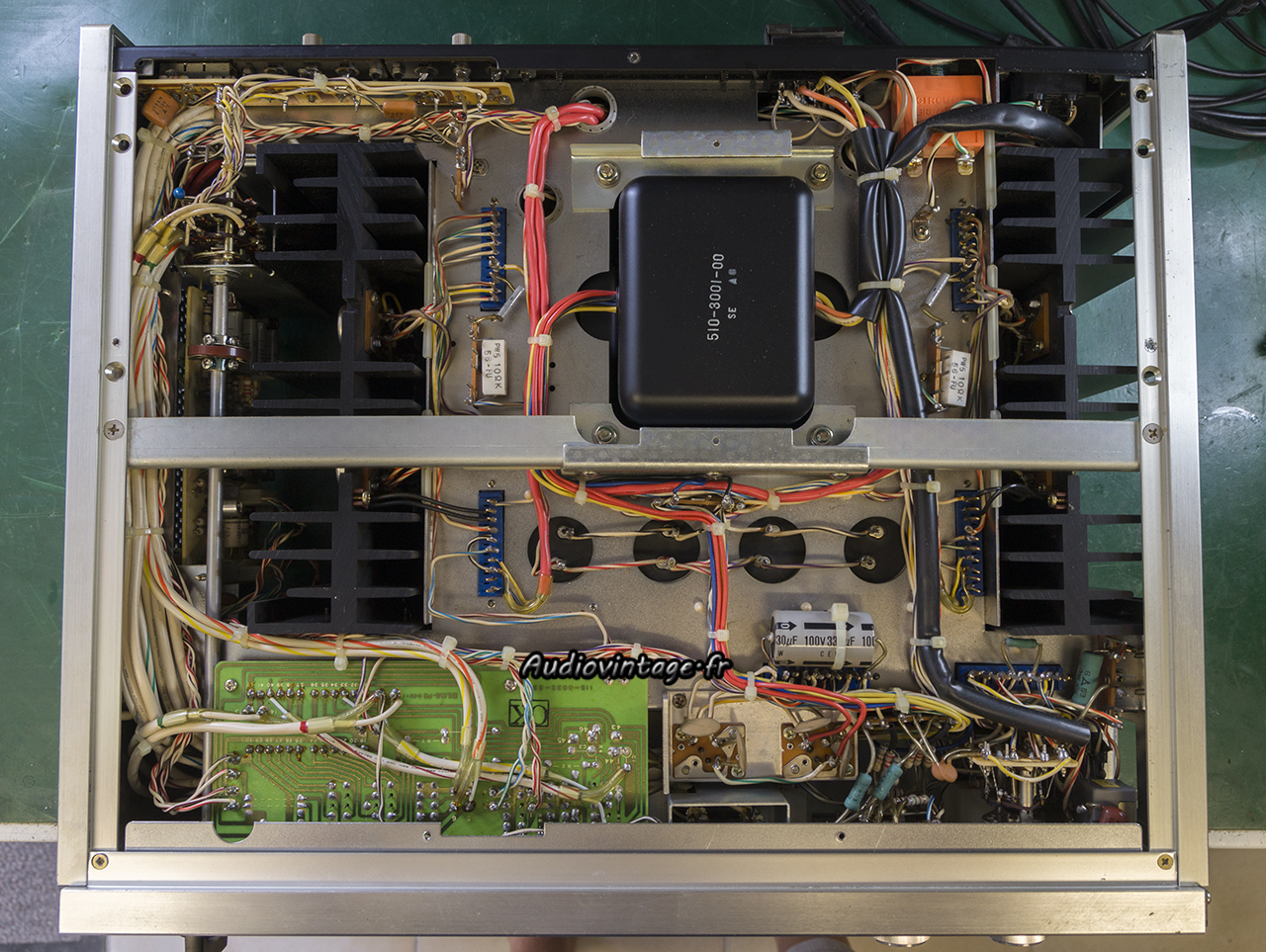

Attention, les E-202 ne sont pas tous identiques, il peut y avoir des différences importantes dans les circuits selon les séries. Il faut donc étudier chaque exemplaire avant d’intervenir.

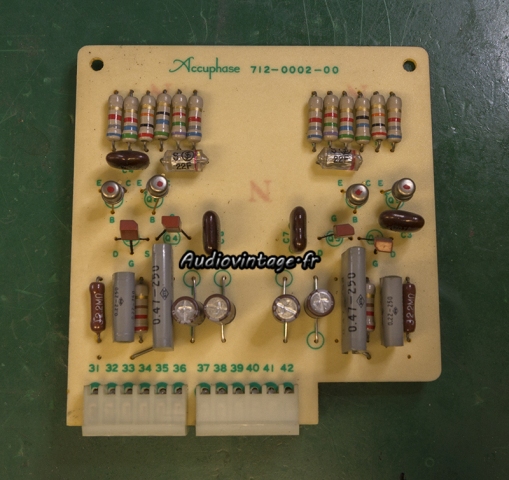

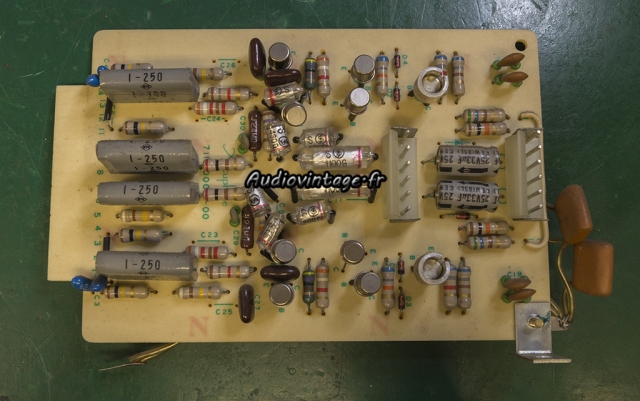

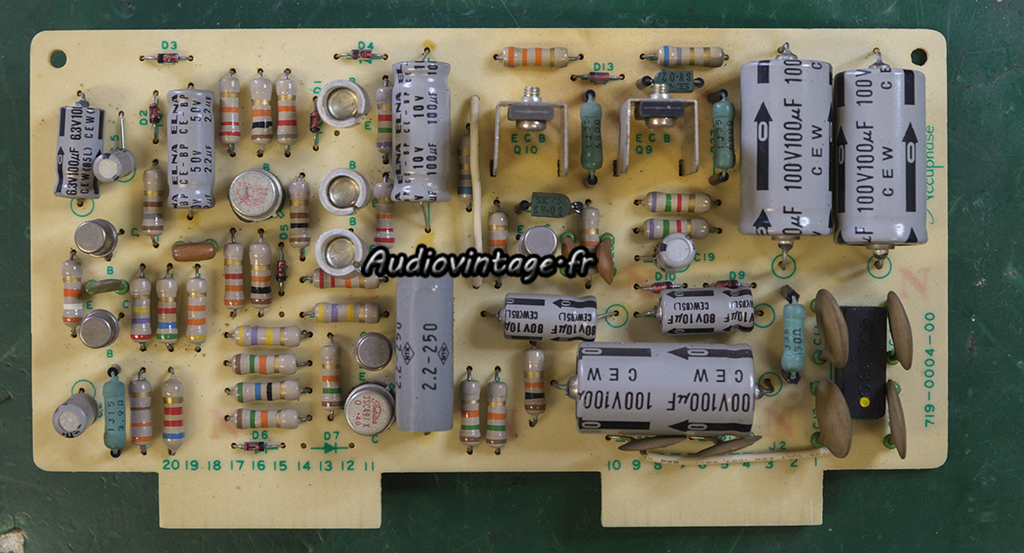

Accuphase E-202 : circuit tonalité à réviser.
Le circuit de tonalité, et ses transistors Fet Sony obsolètes.

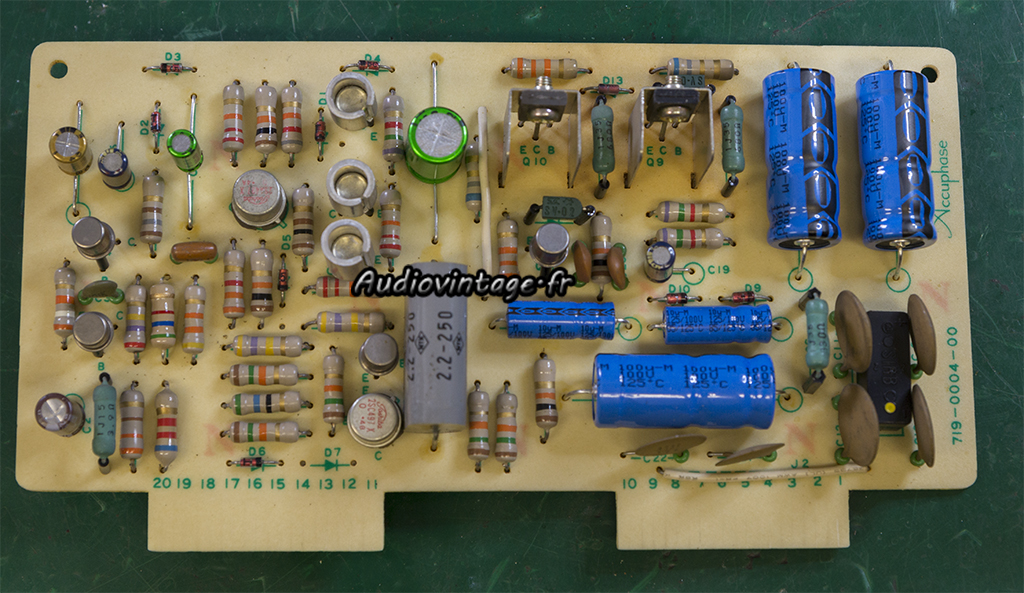

Accuphase E-202 : circuit tonalité révisé.
Condensateurs chimiques neufs.

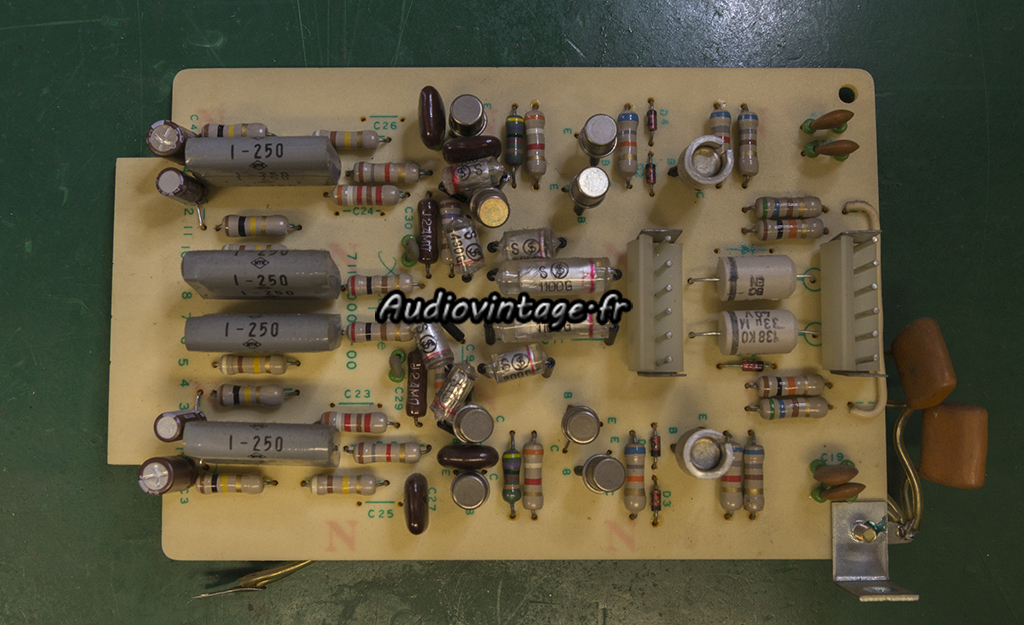

Accuphase E-202 : circuit phono à réviser.
Le circuit phono.

Accuphase E-202 : circuit phono révisé.
Ici aussi, les condensateurs chimiques sont remplacés, tantales y compris.

Accuphase E-202 : circuit driver à réviser.
Voici un des deux circuits d’amplifications.

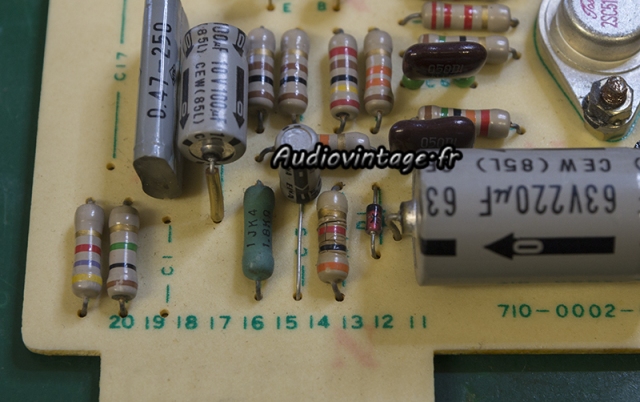

Accuphase E-202 : résistance à remplacer.
Il est assez courant de trouver des résistances dans cet état dans les E-202. Même si elles sont encore correctes à la mesure, il est fortement recommandé de les remplacer, leur bon comportement dans l’amplificateur en route n’est plus assuré.

Accuphase E-202 : circuit driver révisé.
Condensateurs chimiques neufs, résistance remplacée. Diverses mesures et contrôles sont également effectués.

Accuphase E-202 : micas neufs et graisse fraîche sous les transistors contrôlés.

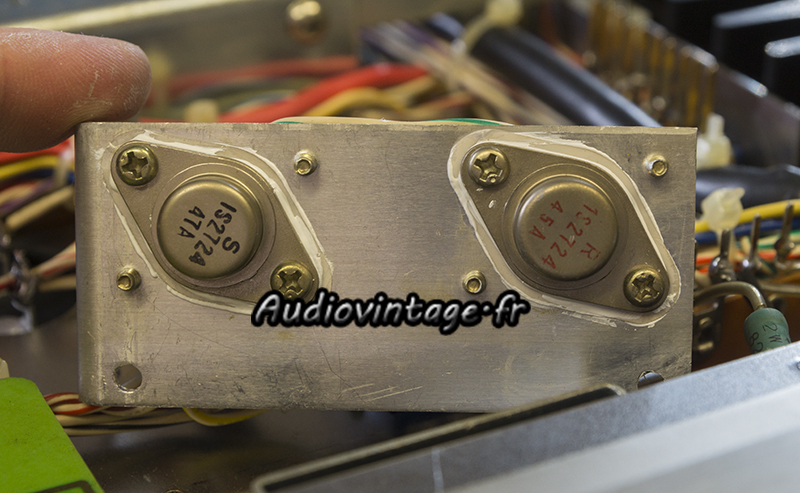

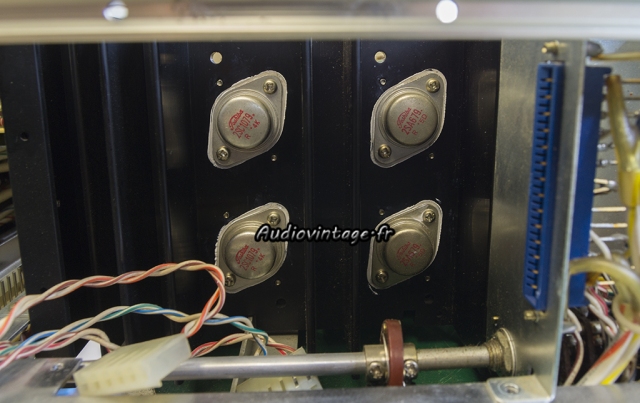

Les transistors de puissances sont démontés, nettoyés, testés, puis remontés avec des micas d’isolation neufs et de la graisse fraîche.
Le second canal reçoit des soins identiques.

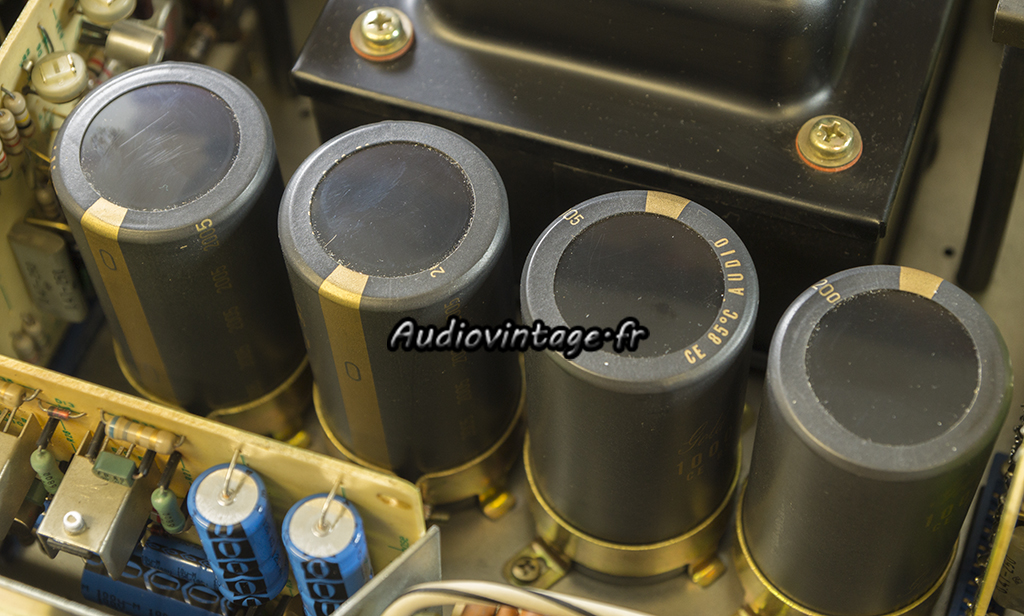

Accuphase E-202 : condensateurs chimiques en cours de remplacement.

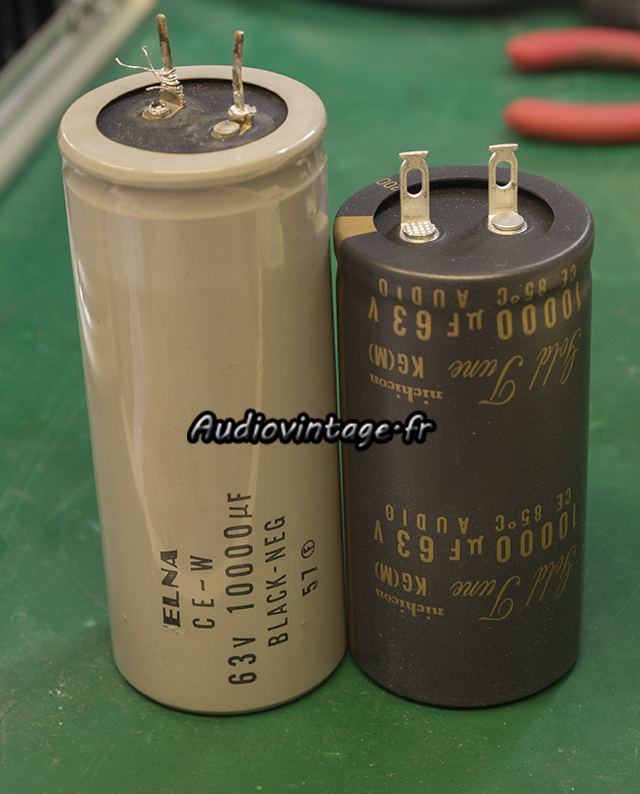

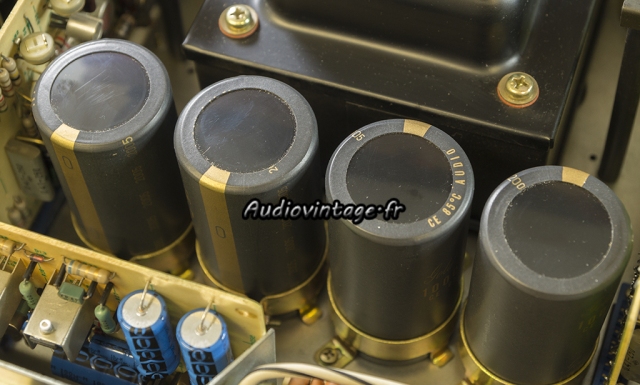

Les quatre condensateurs de filtrage Elna n’ont pas très bonne réputation dans cet appareil. Il n’est pas rare de les voir déverser leur électrolyte au fond de l’appareil.
Ils vont donc être remplacés.

Accuphase E-202 : condensateurs de filtrage neufs en place.
En place.

Accuphase E-202 : circuit alimentation à revoir.
Le circuit d’alimentation et de protection. Sur cet exemplaire, peu de trace de chauffe, les deux résistances de puissances sont éloignées du circuit, ce qui n’est pas le cas dans tous les E-202.

Accuphase E-202 : circuit alimentation révisé.
Condensateurs chimiques neufs ainsi qu’une résistance, réfection de soudures, contrôles divers…

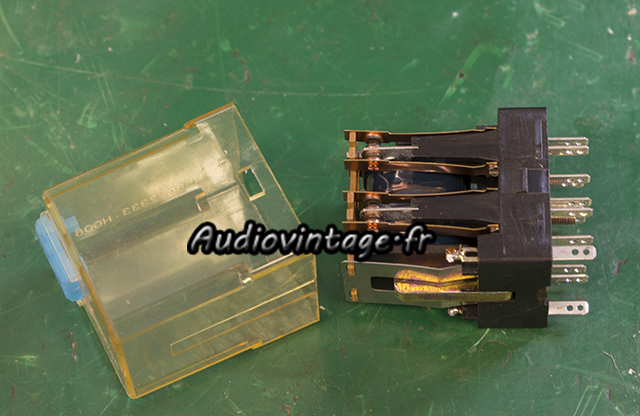

Accuphase E-202 : nettoyage du relais.
Le superbe relais est retiré et ses contacts nettoyés.

Accuphase E-202 : diodes de redressement.
Les diodes de redressement peuvent être problématiques sur cette série d’amplificateur.
Un peu de graisse fraiche ne leur fera pas de mal. Il y a aussi une autre intervention à faire ici pour fiabiliser ce montage, mais je garde cela pour moi et pour les appareils que l’on me confie.

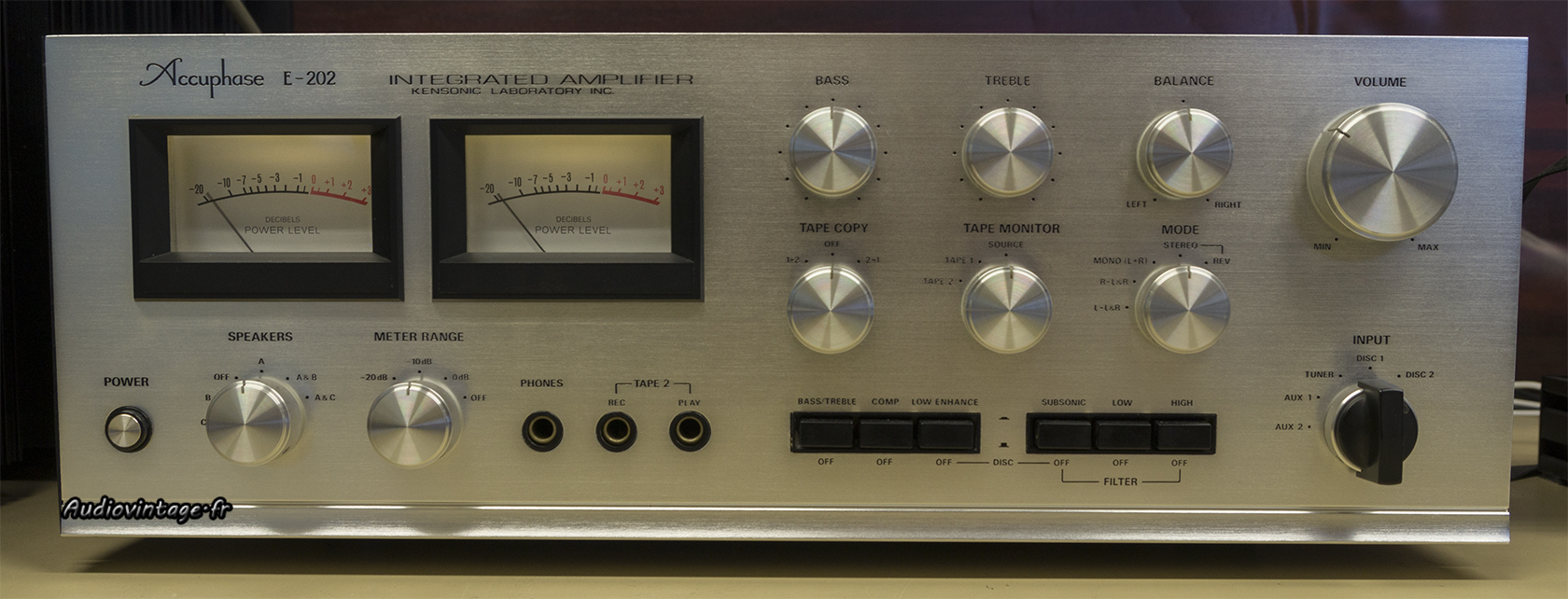

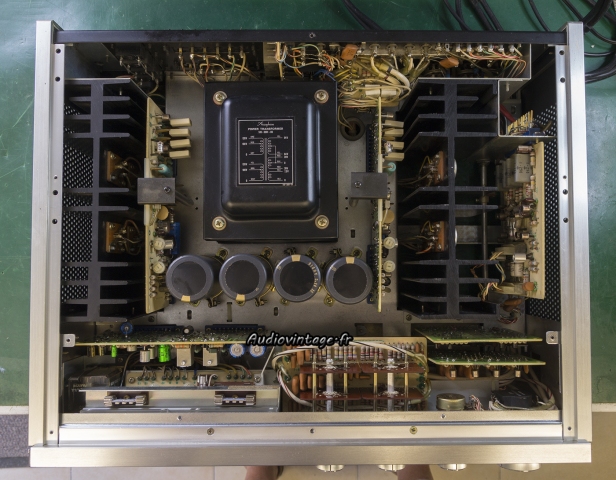

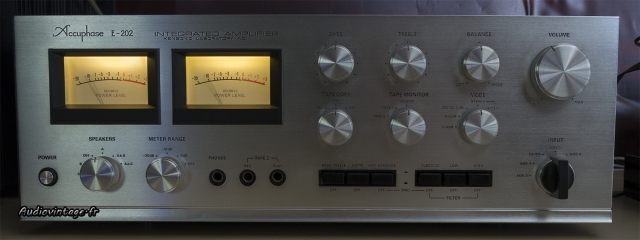

Accuphase E-202 : terminé.
Accuphase E-202 : terminé.
Commandes nettoyées. Courant de repos, offset et vumètres ajustés. Ces derniers reçoivent de nouvelles ampoules Leds.

Accuphase E-202 : dans la pénombre.
Il est prêt à passer au banc de mesure pour valider mon intervention.

Accuphase E-202 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

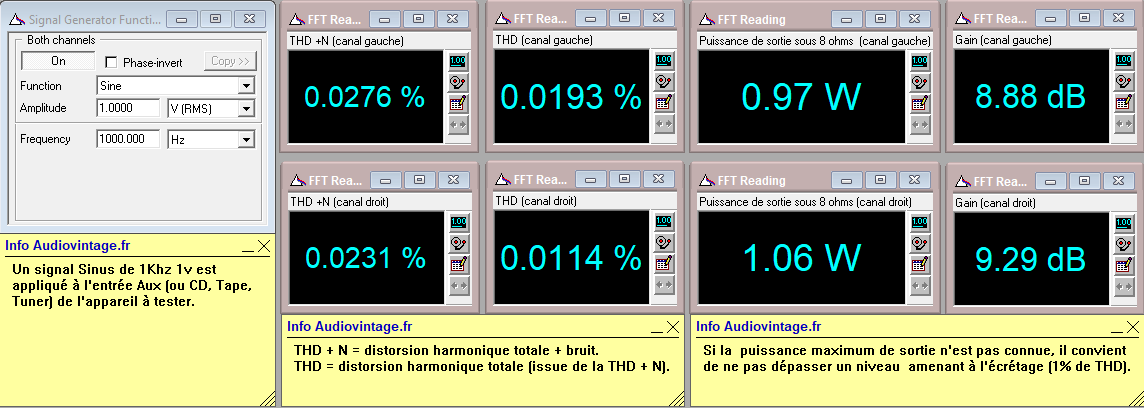

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Accuphase E-202 : distorsion-a-2x100w-sous-8-ohms-entree-aux-tone-defeat

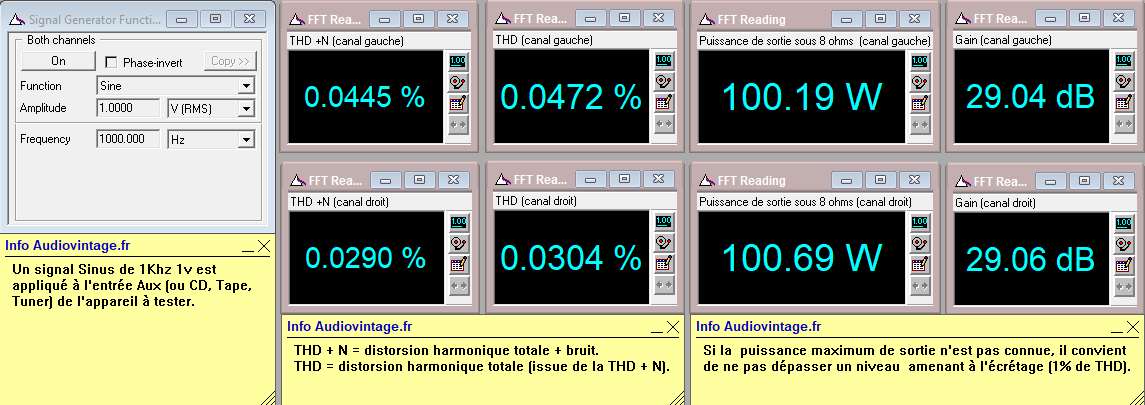

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Accuphase E-202 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

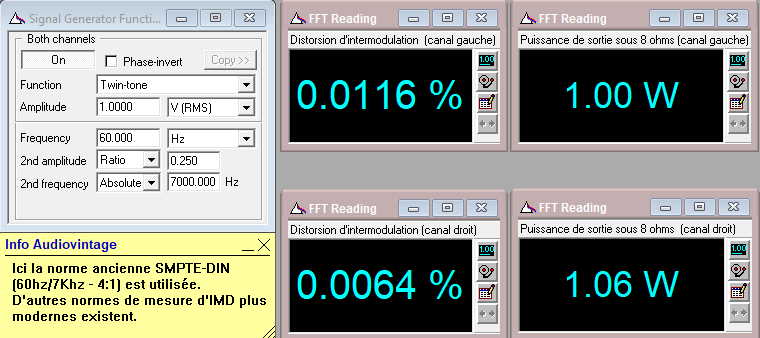

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

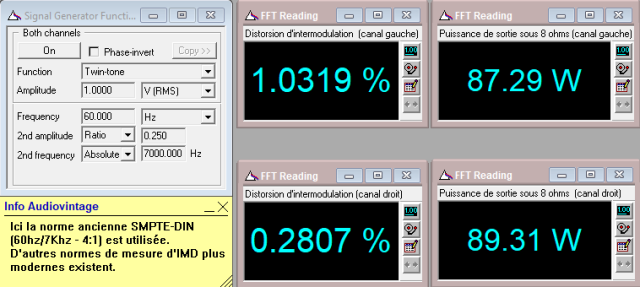

Accuphase E-202 : puissance-de-sortie-sous-8-ohms-a-lecretage-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8 ohms , à l’écrêtage en IMD, entrée aux, tone defeat.

Accuphase E-202 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-100w-sous-8-ohms-etree-aux-tone-defeat

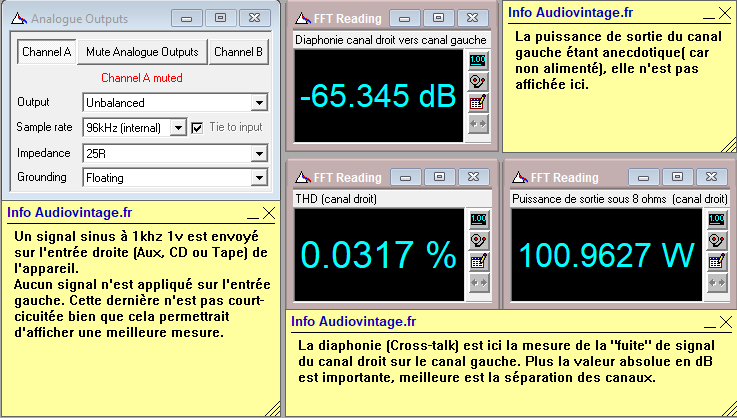

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux., tone defeat.

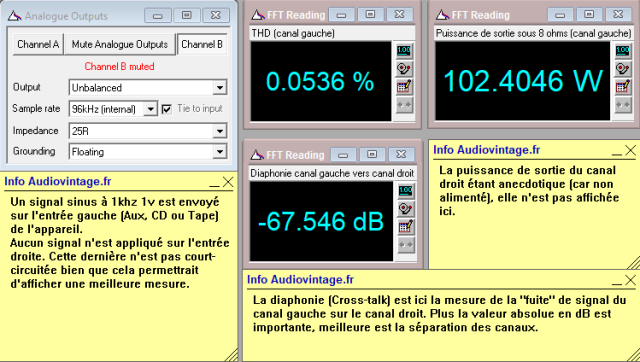

Accuphase E-202 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-100w-sous-8-ohms-etree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

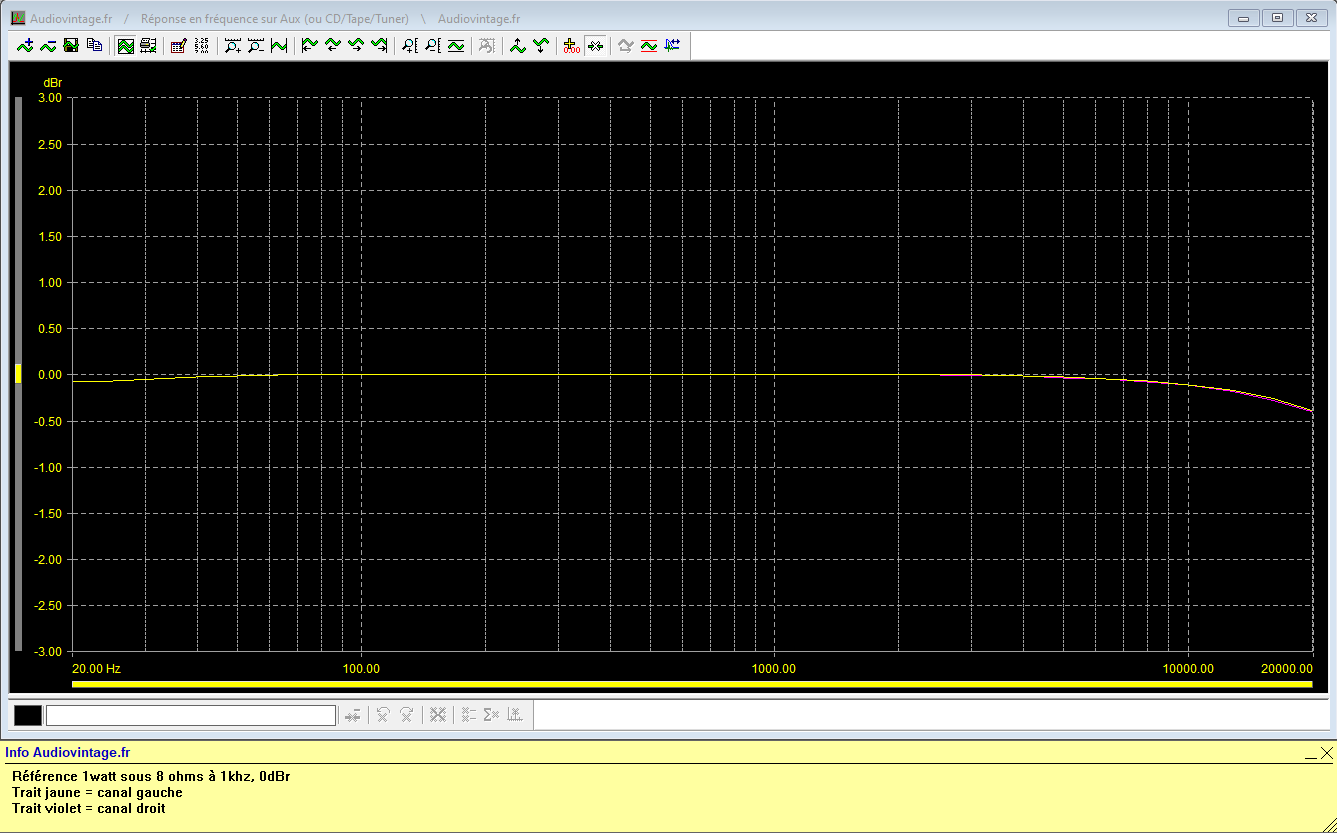

Accuphase E-202 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Accuphase E-202 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-low-et-high-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Accuphase E-202 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-comp-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre “comp” activé.

Accuphase E-202 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Accuphase E-202 : rapport-signal-bruit-a-2x100w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x100w sous 8 ohms, entrée aux, tone defeat.

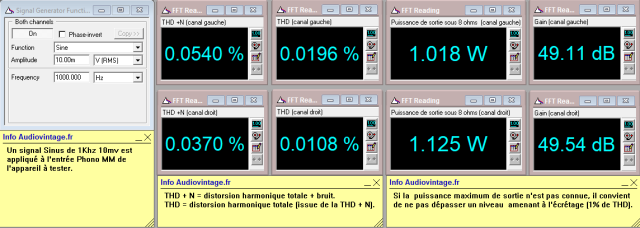

Accuphase E-202 : distorsion-a-2x1w-sous-8-ohms-entree-phono-2-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

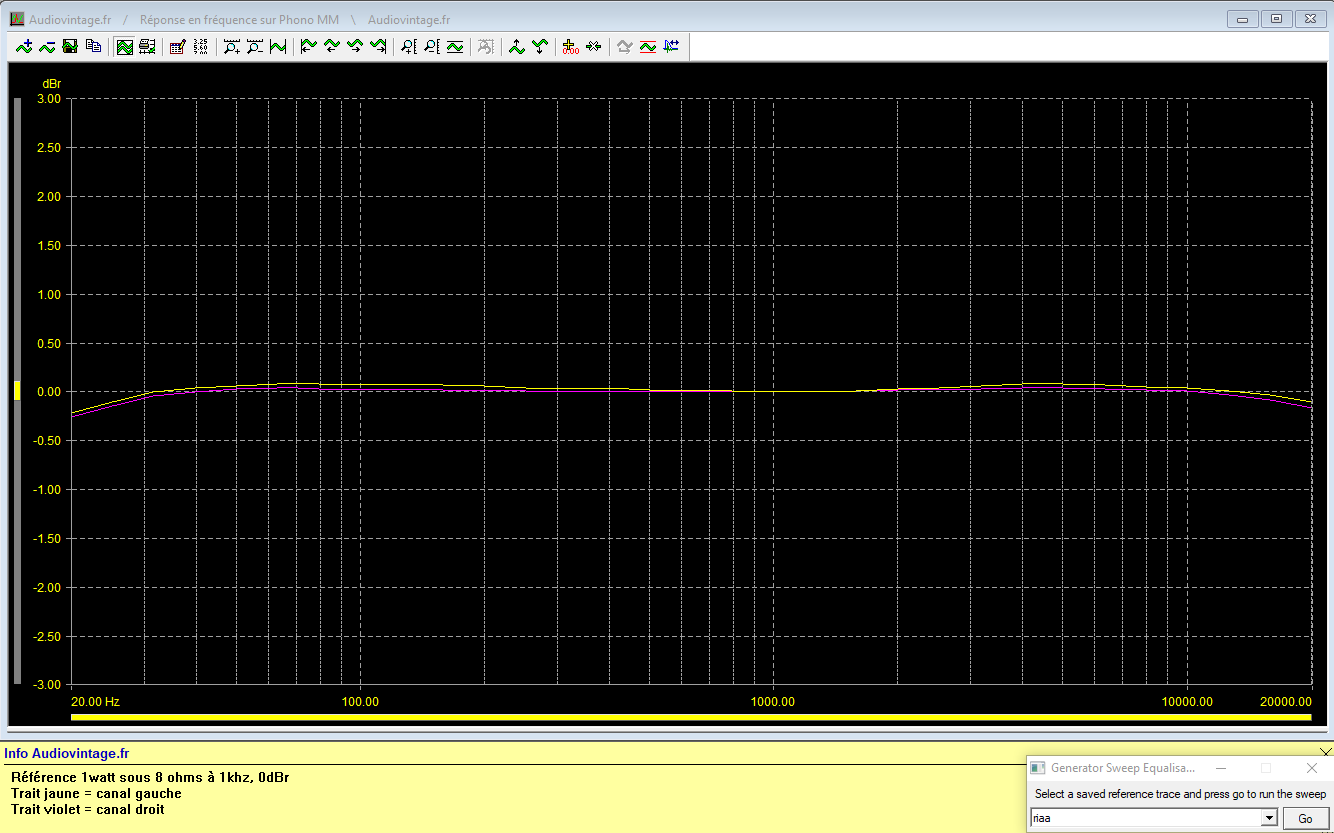

Accuphase E-202 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Accuphase E-202 : rapport-signal-bruit-a-2x100w-sous-8-ohms-entree-phono-2-tone-defeat
Rapport signal bruit à 2x100w sous 8 ohms, entrée phono, tone defeat.

Accuphase E-202 : signal-carre-a-100hz
Accuphase E-202 : signal-carre-a-1khz
Accuphase E-202 : signal-carre-a-10khz
Accuphase E-202 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

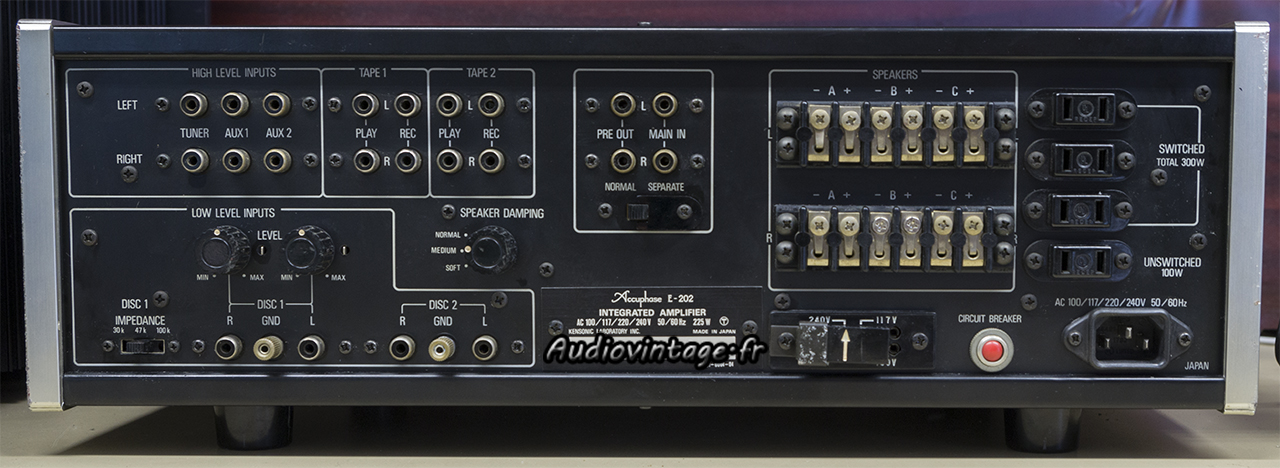

Accuphase E-202 : connectique.
Connectique.
