Sansui AU-505

Sansui AU-505 : un classique !
Un Sansui AU-505 de première main en panne, c’est à l’atelier Audiovintage qu’il convient de le confier 🙂

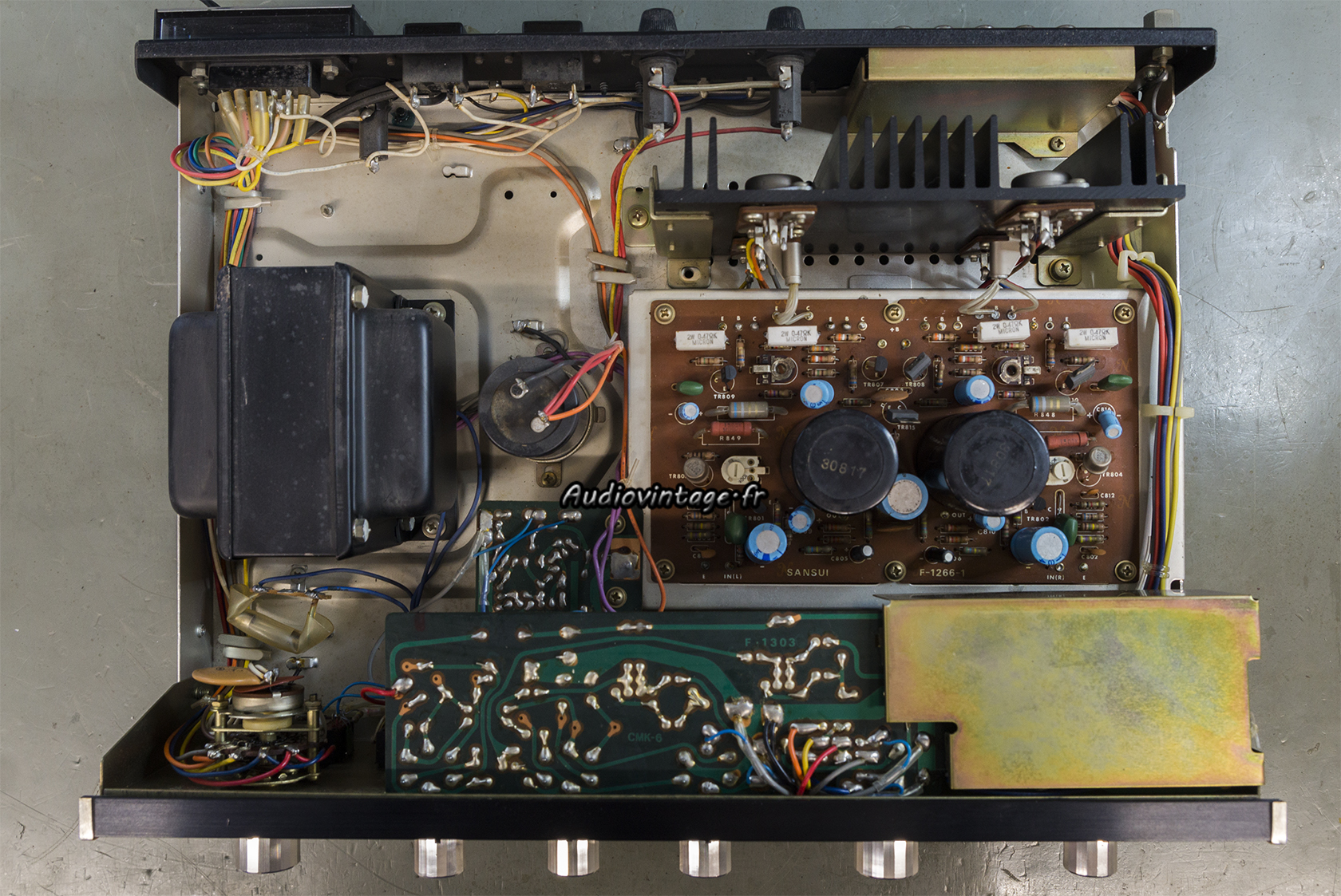

Sansui AU-505 : à son arrivée.
En effet, le Sansui ne donne plus rien sur un canal. Le coupable est rapidement trouvé : un fusible.
Pour autant l’intervention ne va pas s’arrêter là. Je constate des transistors inadéquats sur l’autre canal et des mauvais contacts dans les commandes.

Sansui AU-505 : prise cassée.

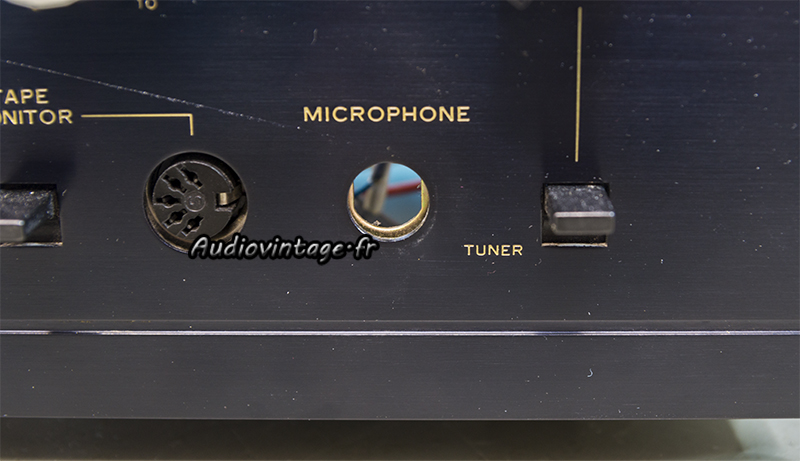

Autre souci, le jack femelle micro s’est brisé, il en manque un bout, il n’est pas utilisé mais ce gros trou est disgracieux en façade.
Le jack femelle de la prise casque est également cassé mais tous les bouts sont encore présent.
Le jack casque sera démonté, modifié et recollé puis prendra la place du jack micro.
Une prise jack Sansui (pas standard) de « récupération » en bon état sera ensuite montée en prise casque.
Une révision complète du Sansui est également au programme.

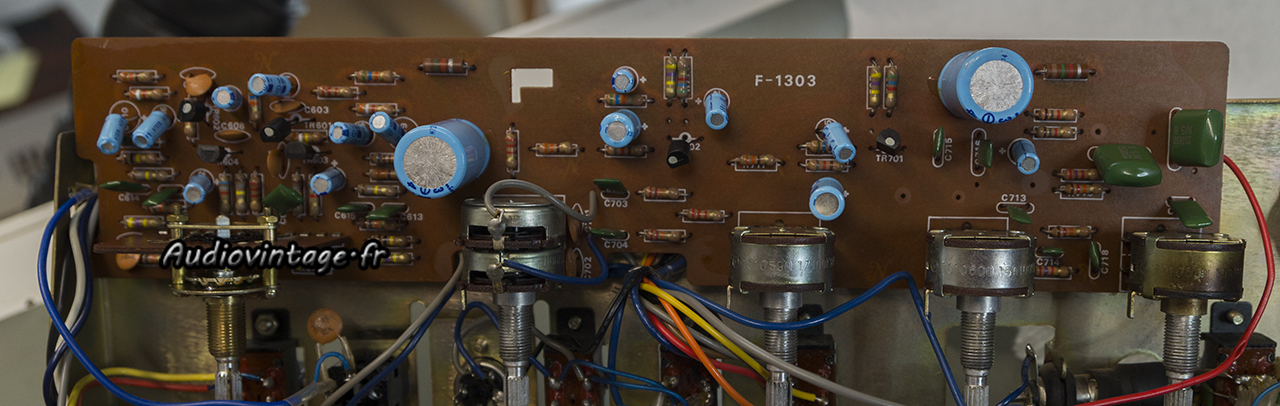

Sansui AU-505 : circuit tonalité et phono à revoir.
L’étage de tonalité et l’étage phono partagent le même circuit.

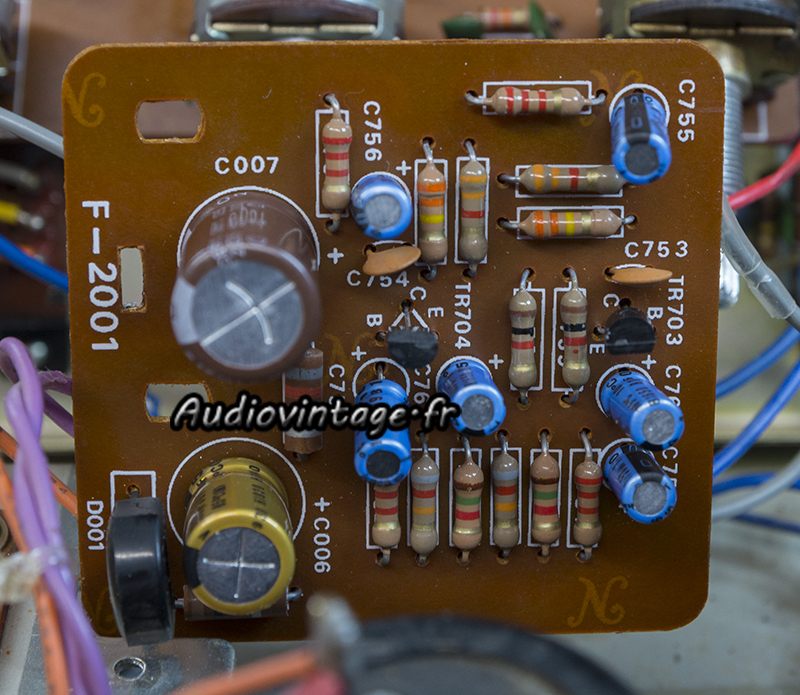

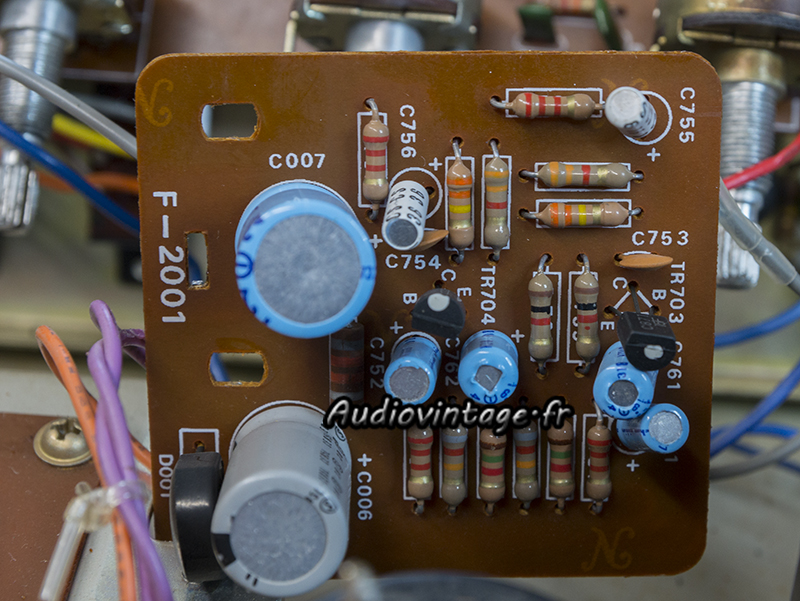

Sansui AU-505 : circuit phono et tonalité révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

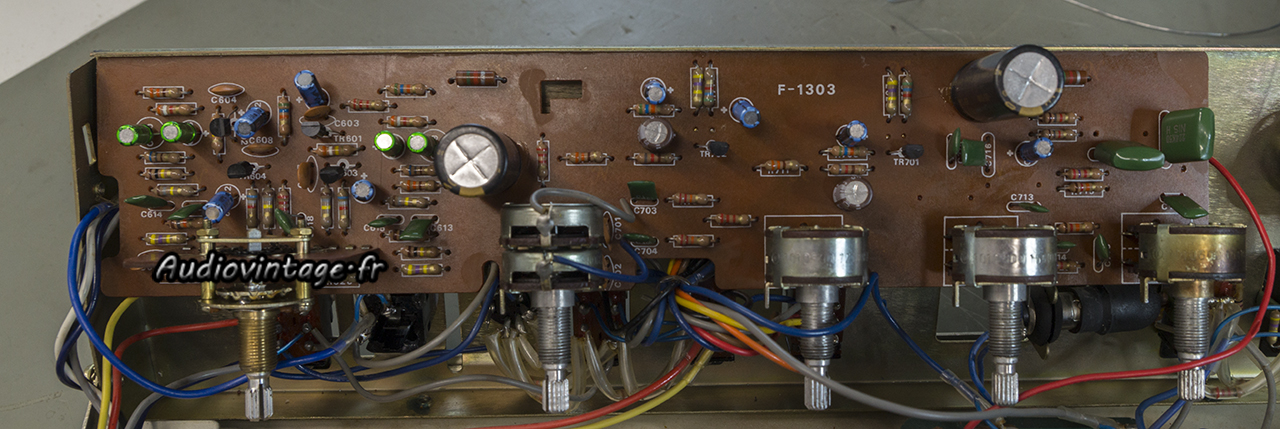

Sansui AU-505 : circuit filtres à réviser.
Le circuit filtre.

Sansui AU-505 : circuit filtres révisé.
Même punition, condensateurs chimiques et transistors remplacés.

Sansui AU-505 : micas neufs, graisse fraiche.

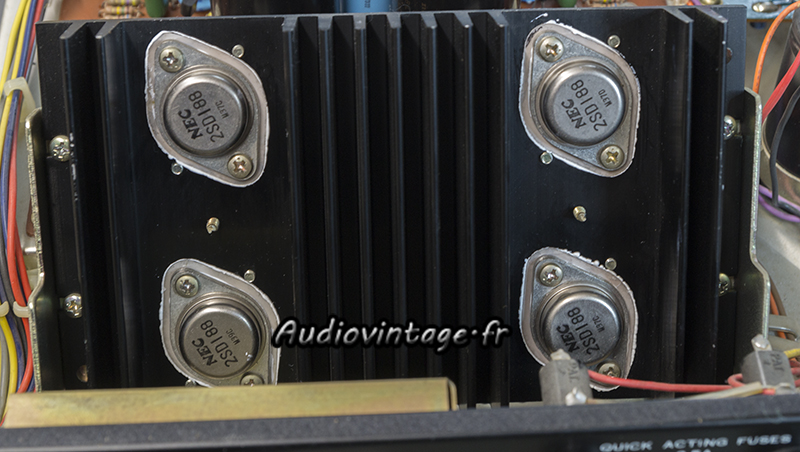

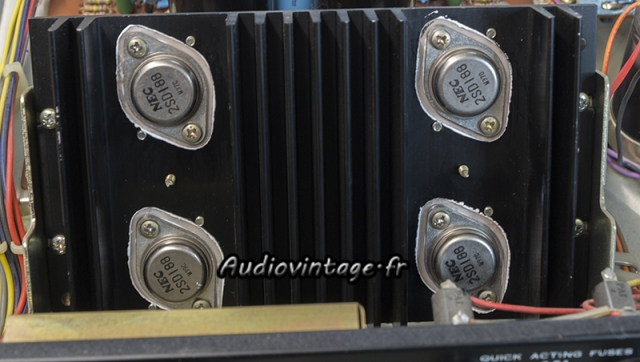

Les transistors de puissances sont démontés, testés, puis remontés avec de la graisse fraîche sur des micas d’isolation neufs.

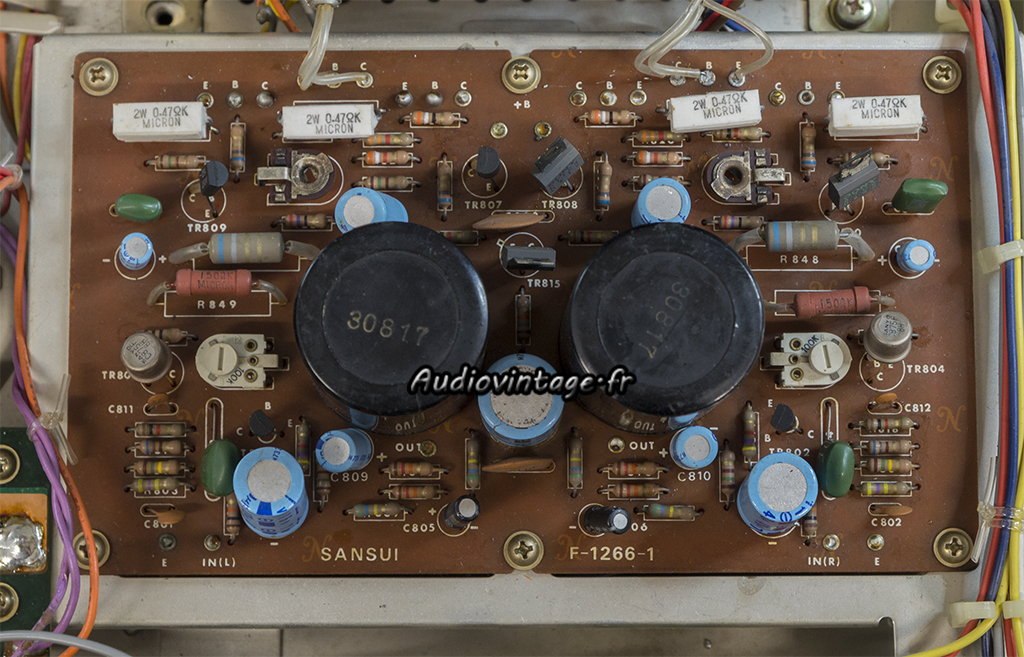

Sansui AU-505 : circuit amplification à réviser.
Le circuit principal d’amplification.

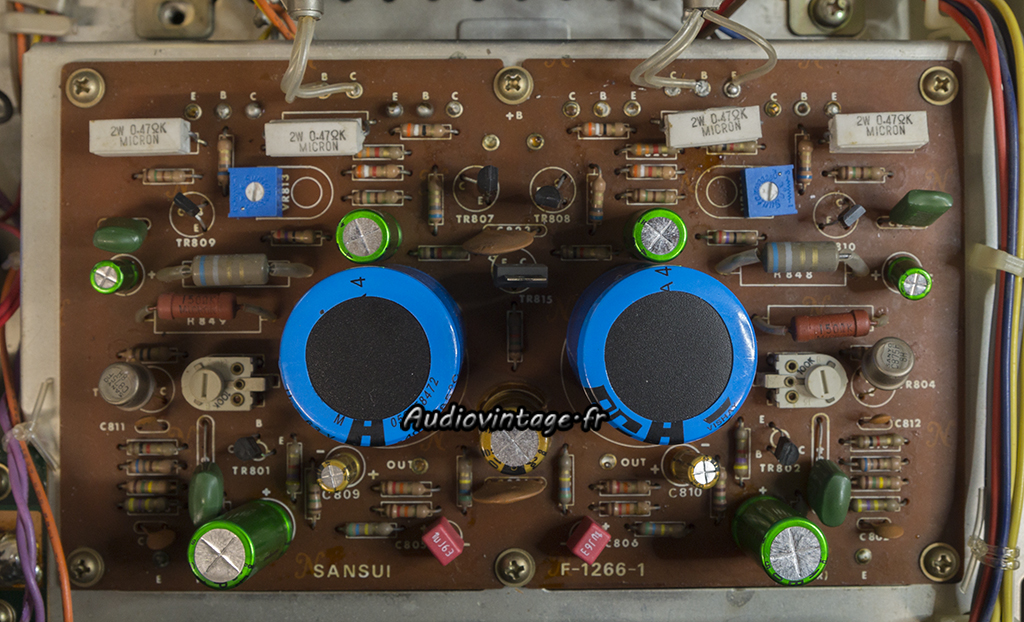

Sansui AU-505 : circuit amplification révisé.
Tous les condensateurs chimiques sont également remplacés, ainsi que de nombreux transistors et les résistances d’ajustement des courants de repos.

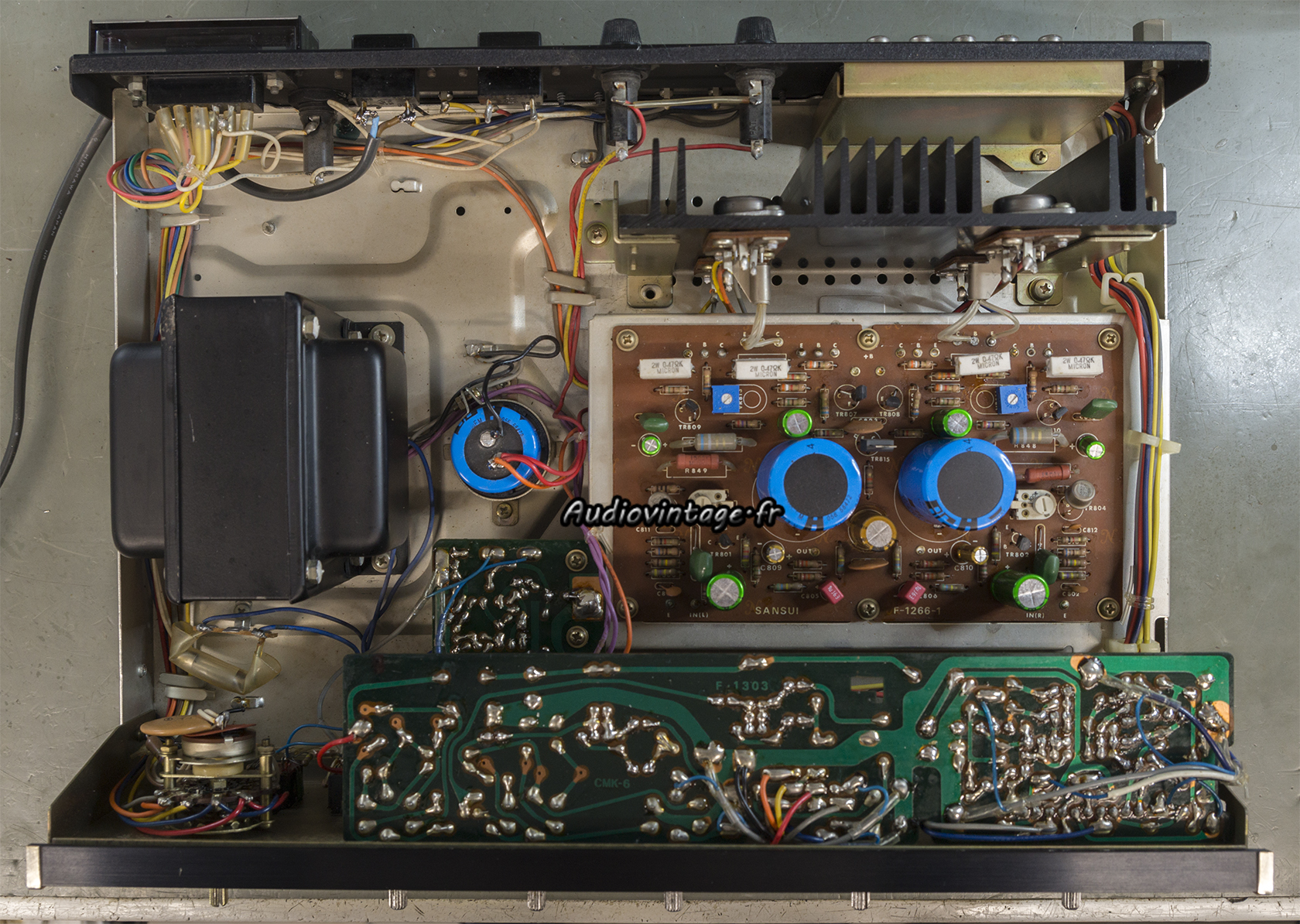

Sansui AU-505 : terminé.
Le condensateur de filtrage d’alimentation est remplacé tout comme le câble secteur très court, les commandes sont nettoyées. Les courants de repos ajustés.
Un réglage grossier de la symétrie d’écrêtage est faisable sans outils particulier mais chez Audiovintage, un réglage grossier n’est pas satisfaisant. L’utilisation d’un oscilloscope, d’un générateur BF et d’un distorsiomètre permet un parfait réglage.

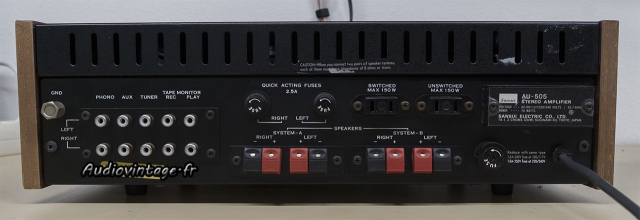

Sansui AU-505 : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-505 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

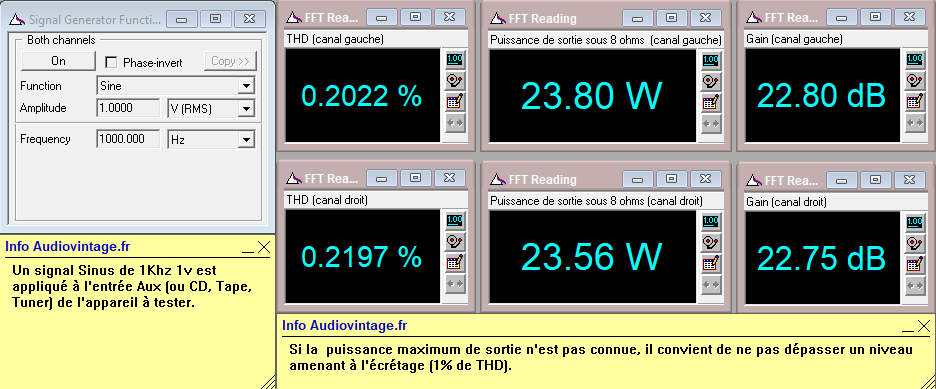

Sansui AU-505 : distorsion-a-2x23w-sous-8-ohms-entree-aux
Distorsion à 2x23w sous 8 ohms, entrée aux.

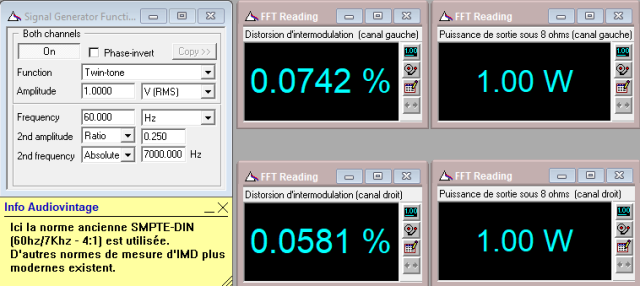

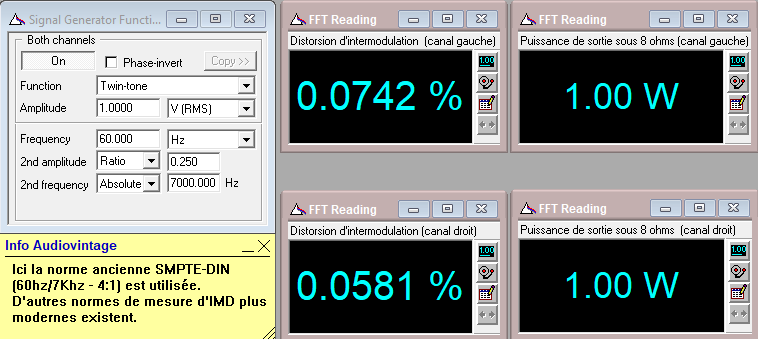

Sansui AU-505 : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Sansui AU-505 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux.

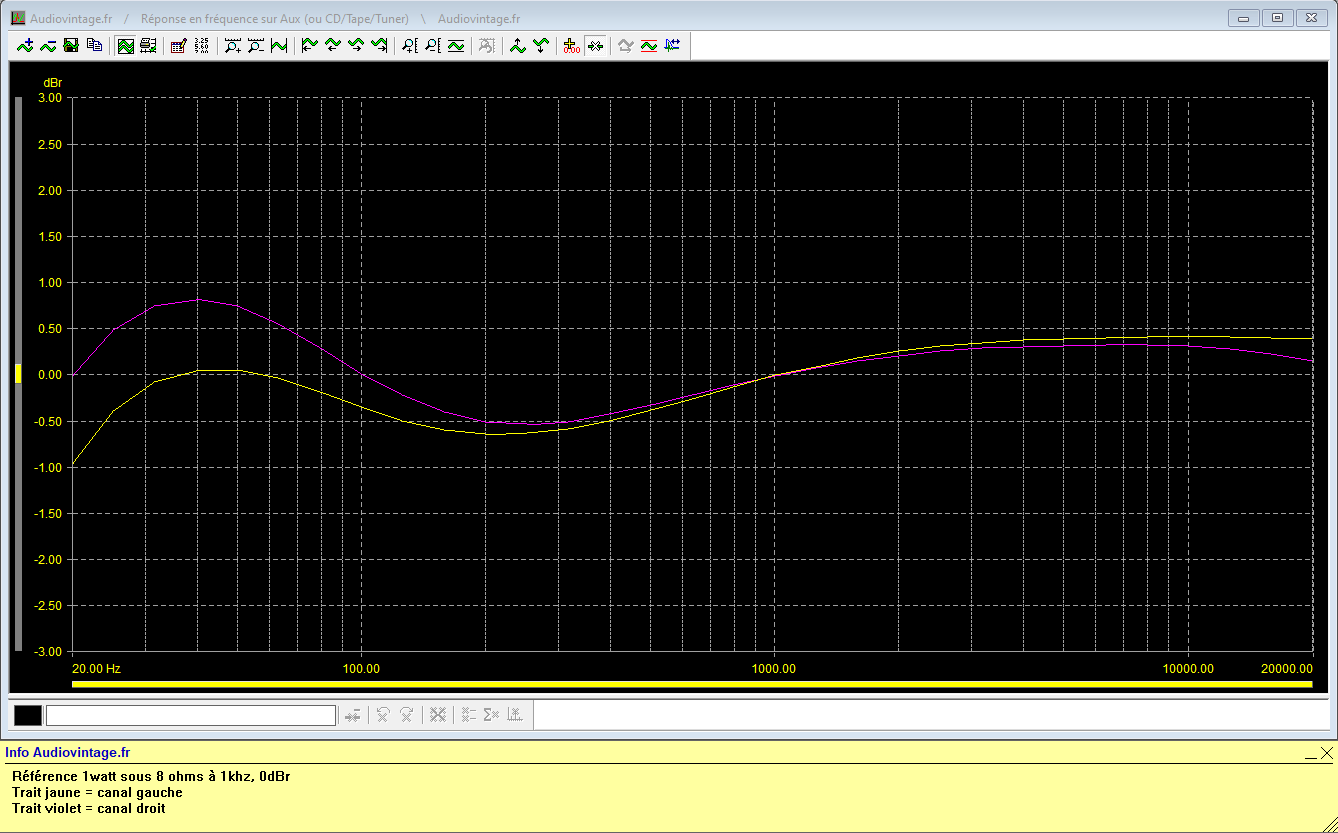

Sansui AU-505 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-505 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui AU-505 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

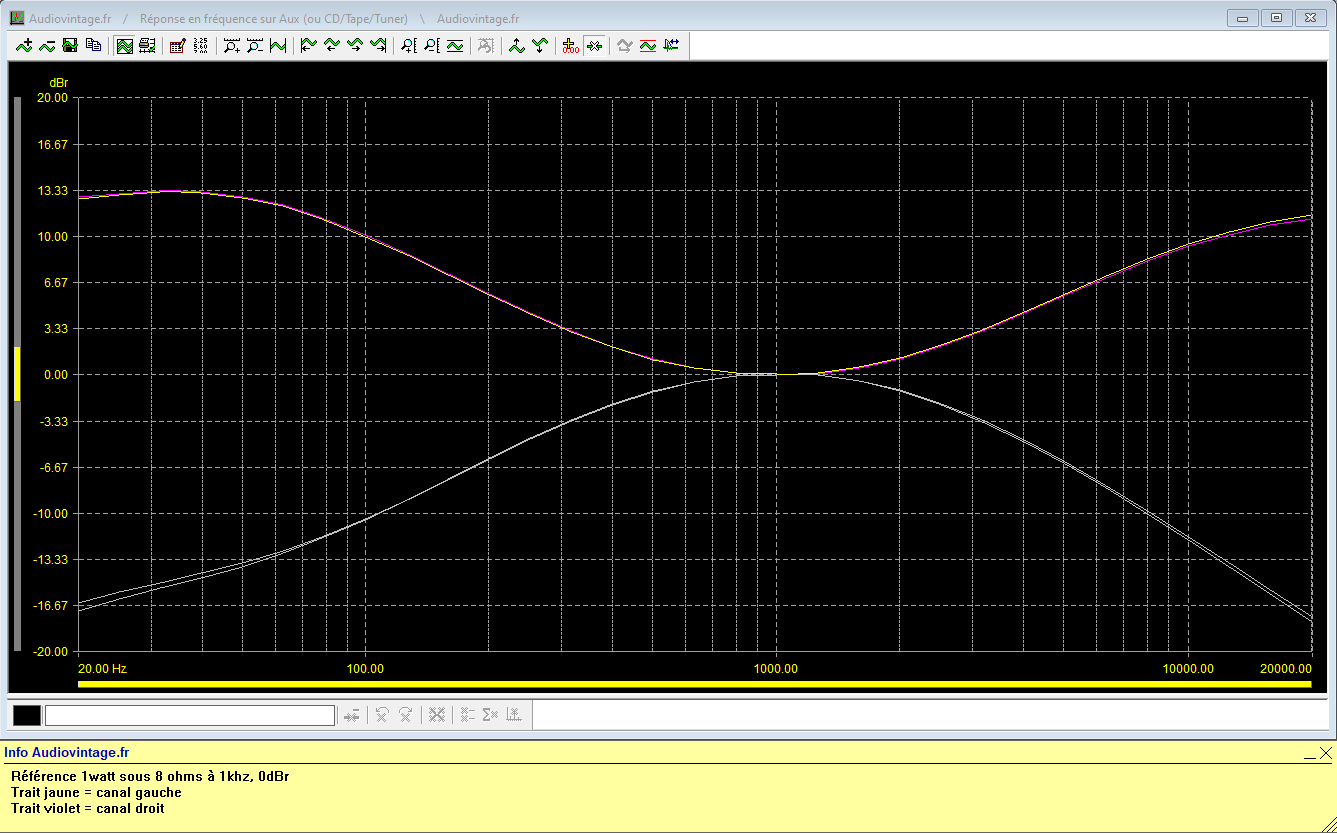

Sansui AU-505 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Sansui AU-505 : rapport-signal-bruit-a-2x1w-sous-8ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Sansui AU-505 : rapport-signal-bruit-a-2x23w-sous-8ohms-entree-aux
Rapport signal bruit à 2x23w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui AU-505 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

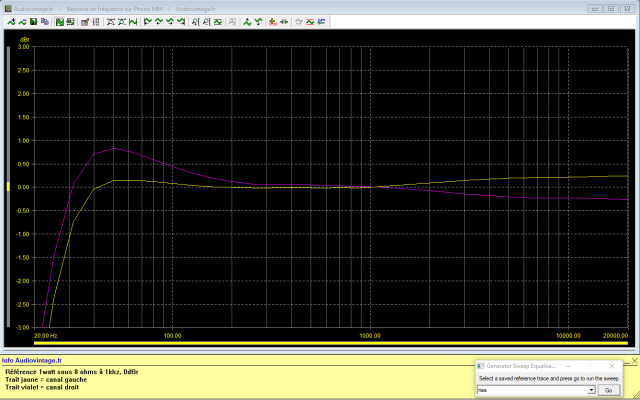

Sansui AU-505 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui AU-505 : rapport-signal-bruit-a-2x1w-sous-8ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-505 : rapport-signal-bruit-a-2x23w-sous-8ohms-entree-phono
Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-505 : signal-carre-a-100hz
Sansui AU-505 : signal-carre-a-1khz
Sansui AU-505 : signal-carre-a-10khz

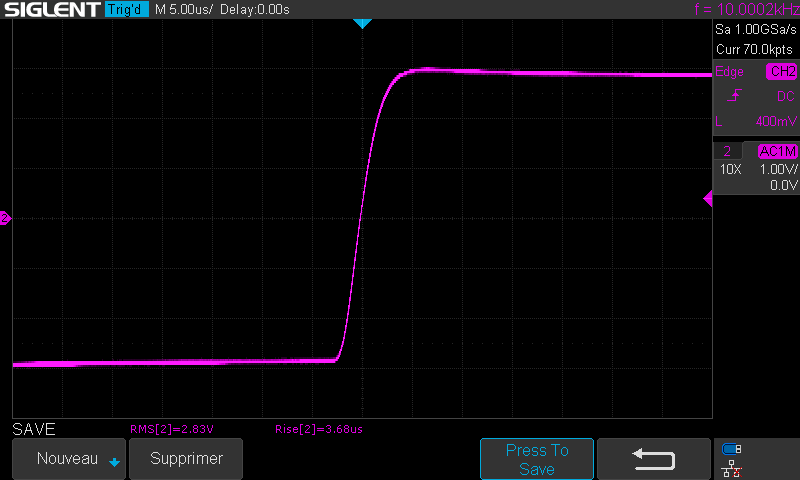

Sansui AU-505 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
