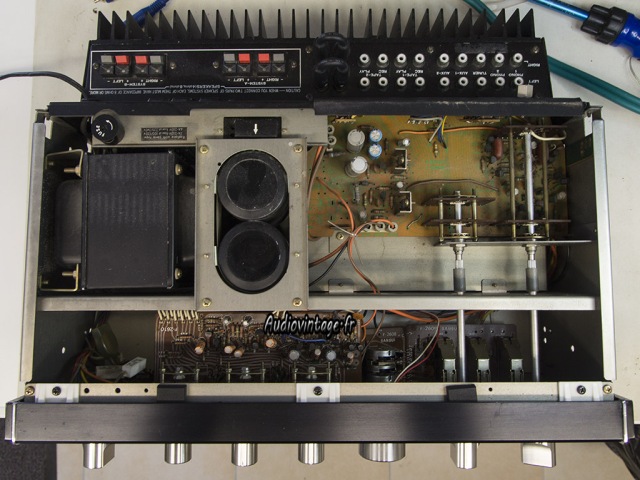

Encore un Sansui, et un modèle dont la révision n’était pas encore chroniquée sur Audiovintage.

Son propriétaire, heureux possesseur d’un Luxman L30 que vous pourrez trouver ici, m’a laissé cet intégré pour une révision complète.

Sansui AU-7900
Sansui AU-7900
L’appareil a déjà subit une intervention par le passé, avec le remplacement salutaire des résistances fusibles et des VD1212 et un réglage de bias.

Sansui AU-7900

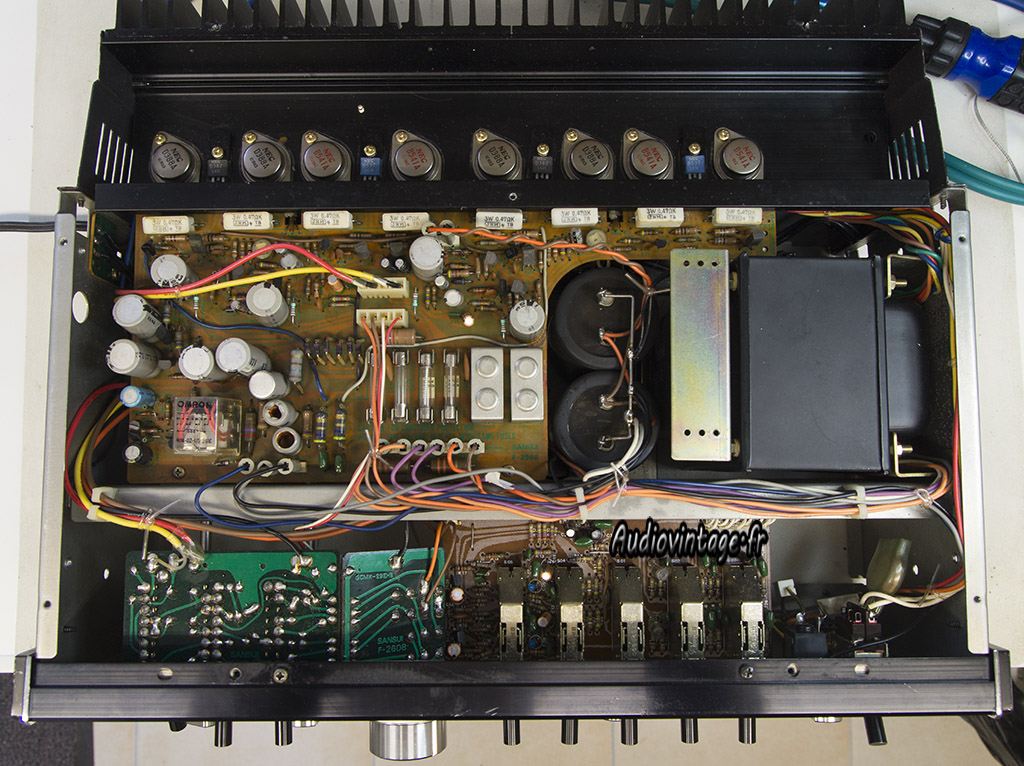

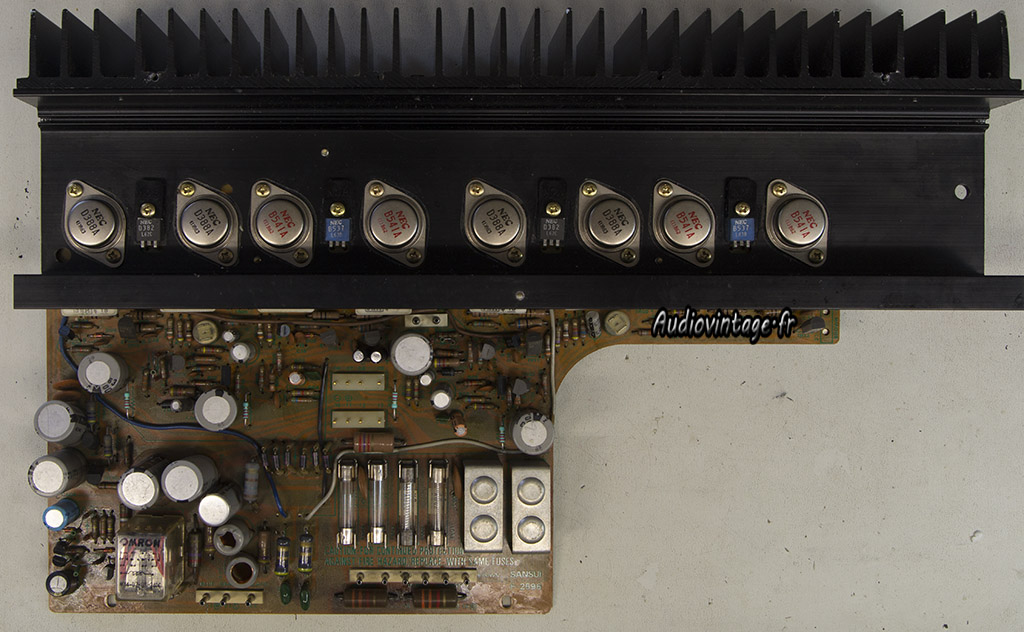

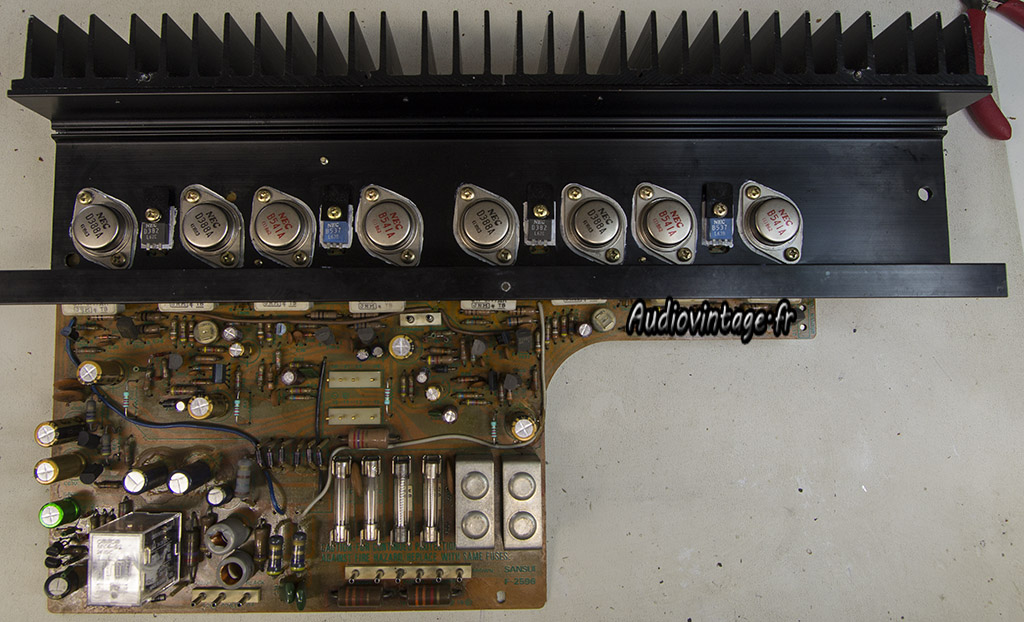

Je commence par la carte principale comprenant la section, la section protection et une partie de la section alimentation.

Sansui AU-7900

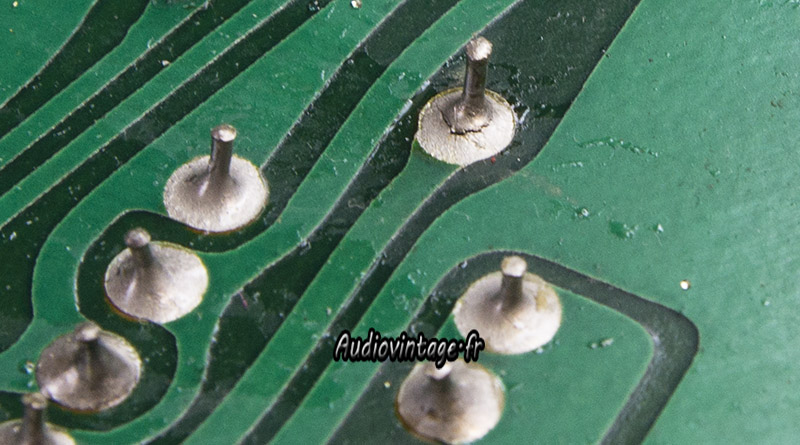

Certaines soudures sont sur le point de lâcher, à refaire !

Sansui AU-7900
Les transistors présents sur le radiateur sont dessoudés afin d’appliquer de la graisse thermique fraiche.
La totalité des condensateurs chimiques sont remplacés. Le relais en très mauvais état est purement et simplement remplacé.

Sansui AU-7900
J’en profite ensuite pour refaire les soudures au niveau des entrées.

Sansui AU-7900

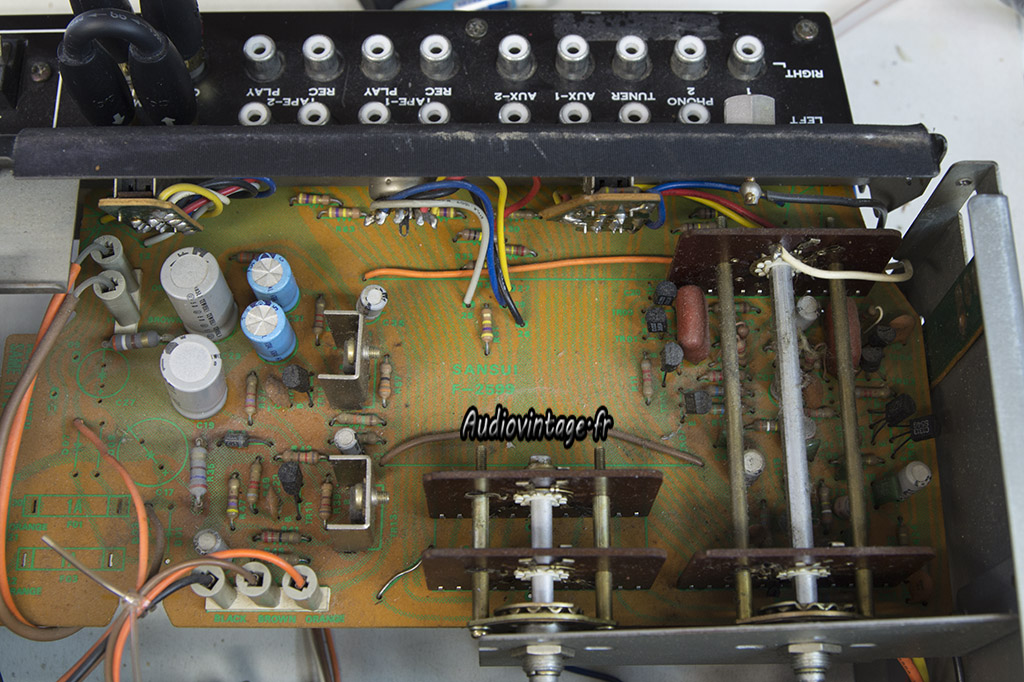

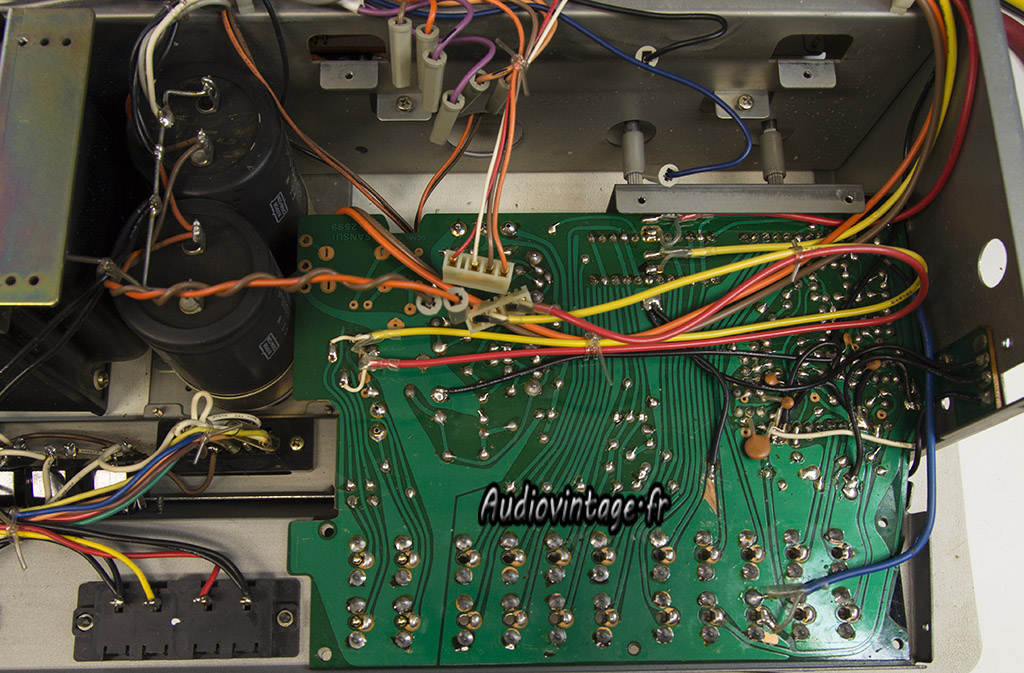

Puisque la carte principale est retirée, j’en profite pour m’occuper de la carte supportant l’étage phono et une partie de la section alimentation.

Sansui AU-7900
Remplacement des condensateurs chimiques ici aussi.

Sansui AU-7900

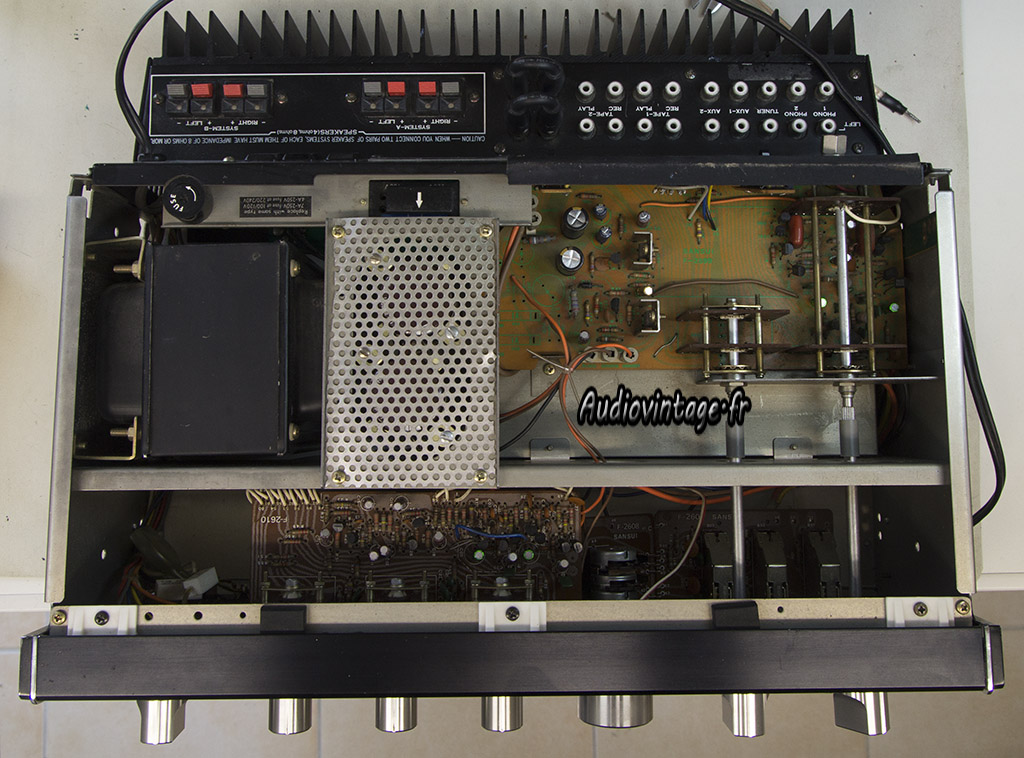

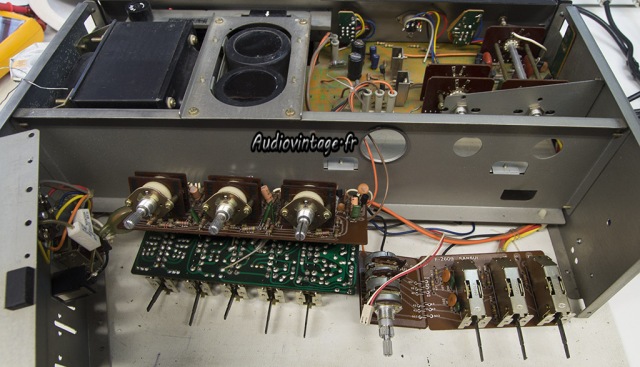

Je remonte le tout et je m’attaque ensuite aux cartes « filtre » et « tonalité ».
Placées derrière la façade, le démontage de celle-ci est obligatoire, tout comme la partie avant du châssis.

Sansui AU-7900

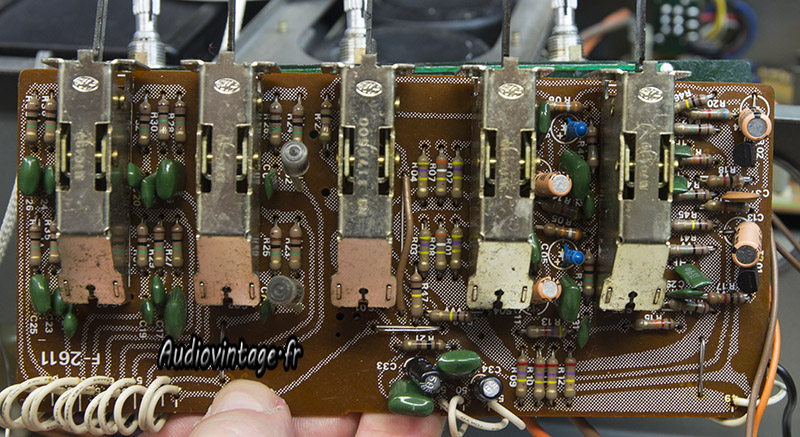

Carte tonalité refaite.
Sur celle-ci de nombreuses soudures étaient curieusement à reprendre. La patte d’un petit condensateur chimique de 0.47uf ne faisait même qu’un contact intermittent avec le circuit imprimé.

Sansui AU-7900

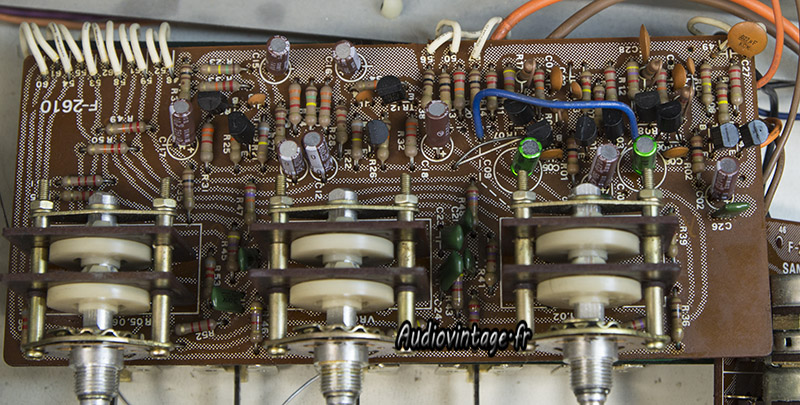

La carte « filtre » dans son état original.

Sansui AU-7900

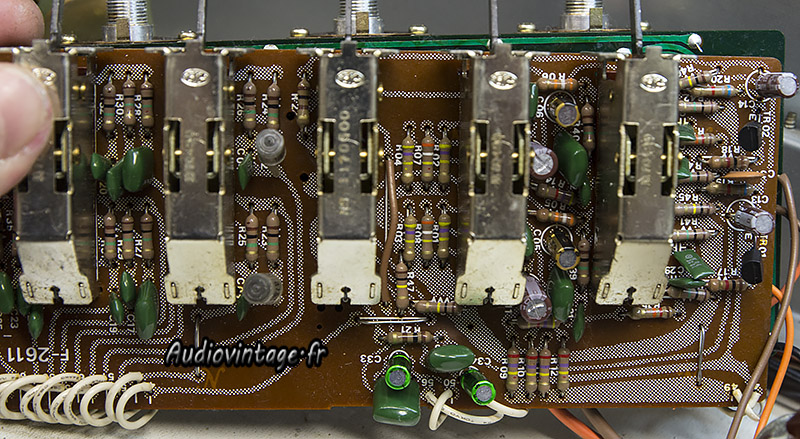

Et une fois révisé. Les tantales sont également remplacés.

Sansui AU-7900

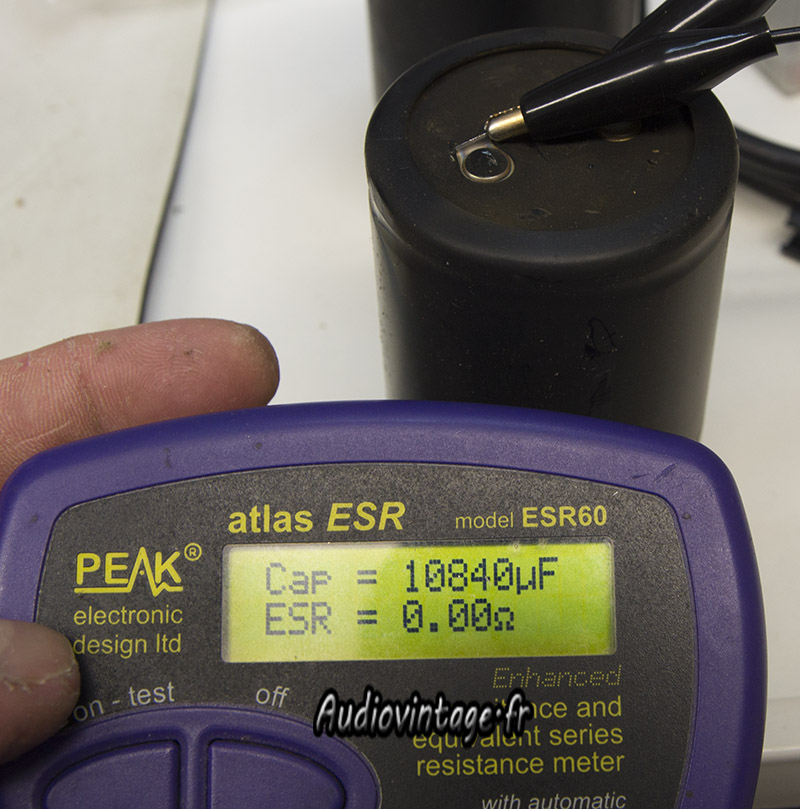

Les condensateurs de filtrage de 15000uf ne sont plus vraiment en forme.
Le remplacement est délicat car le diamètre des originaux est important et le montage par une bride sur la partie supérieure de leur corps ne permet pas de monter des condensateurs modernes de diamètre inférieur en toute sécurité.

Sansui AU-7900

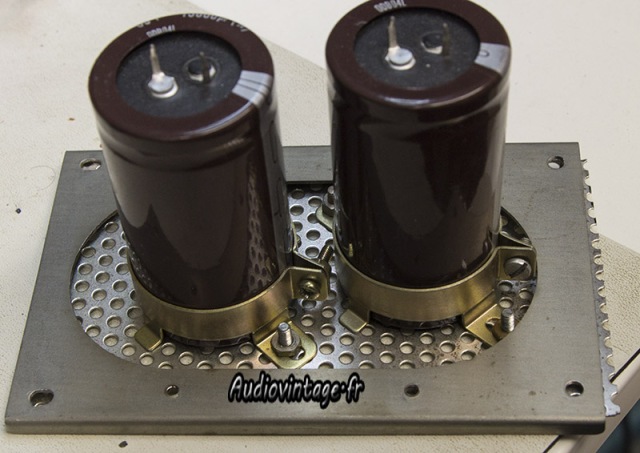

La solution passe par la découpe d’une plaque métallique ajourée qui vient prendre place sur le support original.
Sur cette plaque je fixe les nouveaux condensateurs et leurs supports.

qSansui AU-7900

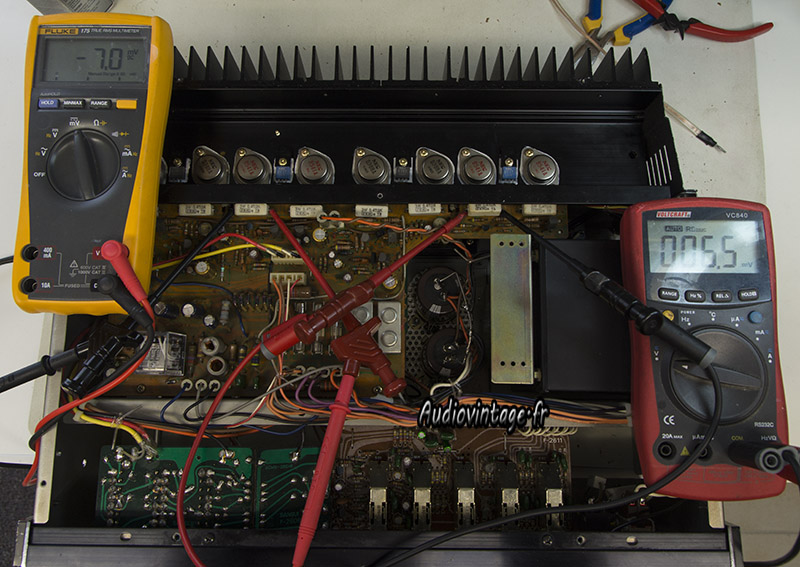

Contrôle du bias de l’appareil. Celui-ci n’avait pas bougé depuis la précédente intervention.

Sansui AU-7900

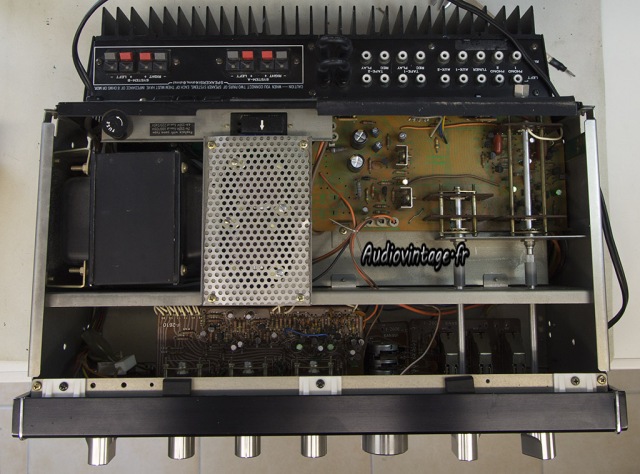

Terminé.

Sansui AU-7900

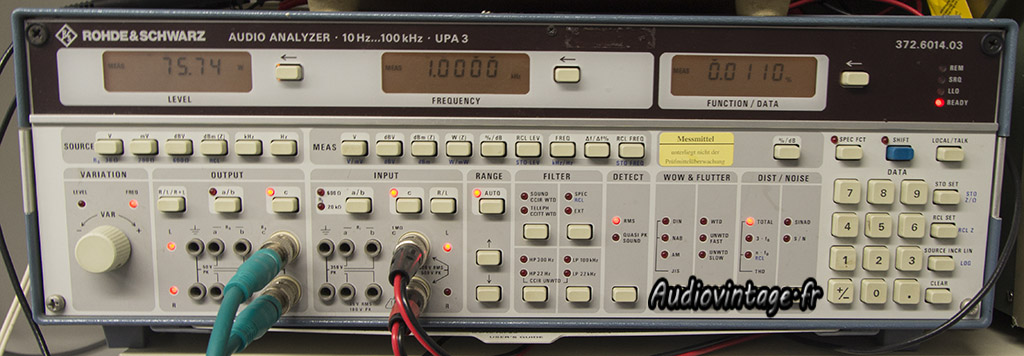

Passage au banc de test.
Donné pour 2x75watts à 0.1% de dht maximum dans les mêmes conditions de mesures, nous avons ici une dht bien plus faible.

Sansui AU-7900
Sansui AU-7900
Sansui AU-7900

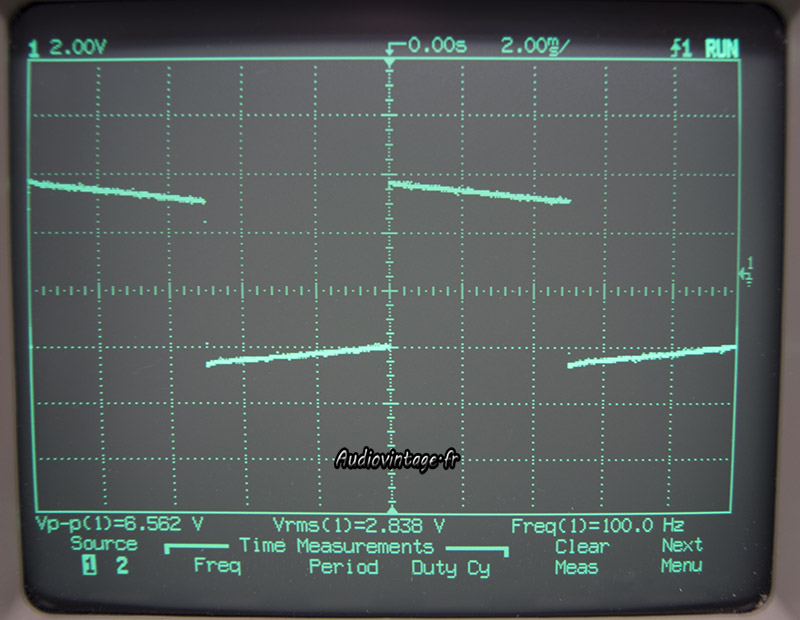

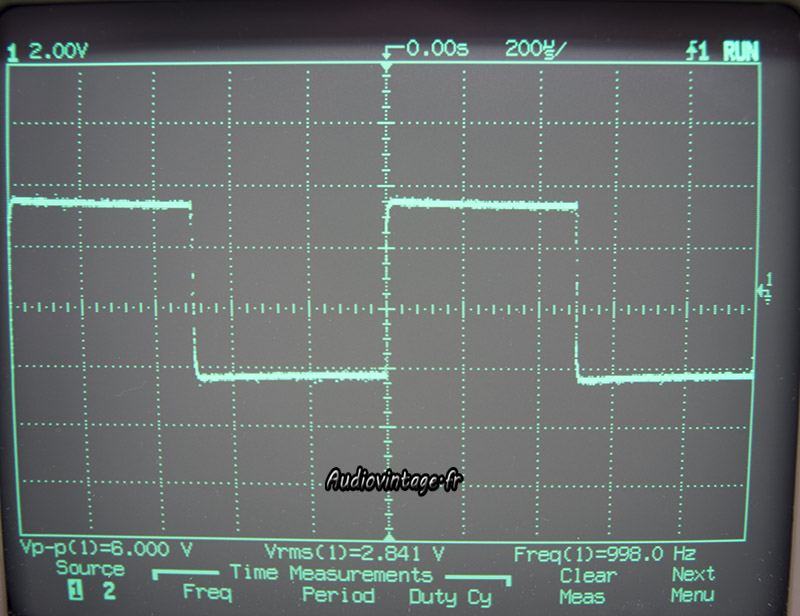

Signal carré à 100hz,1Khz et 10Khz.

Sansui AU-7900

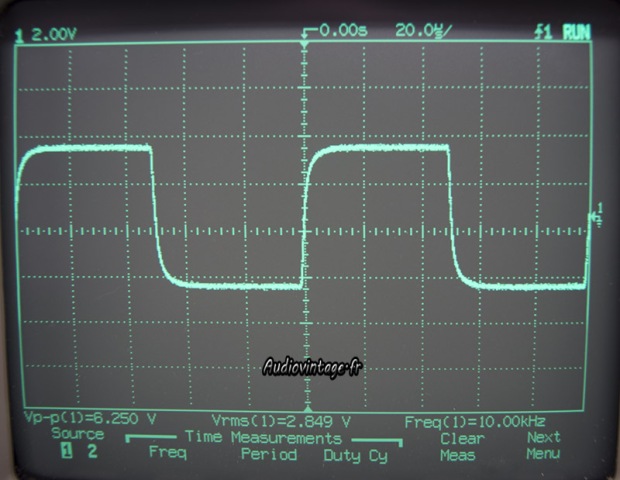

Temps de montée à 10khz.

Sansui AU-7900
Sansui AU-7900

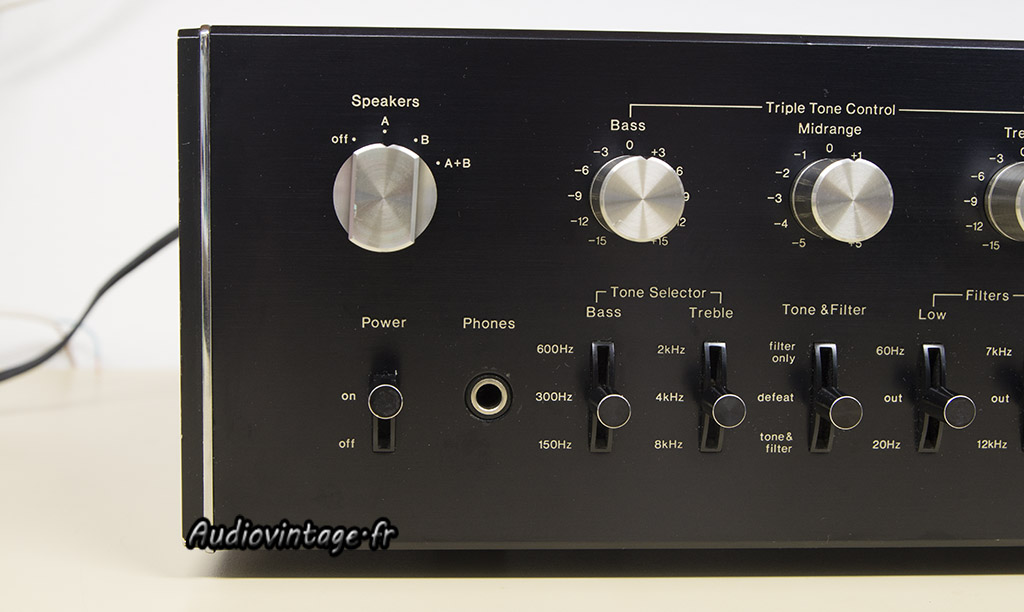

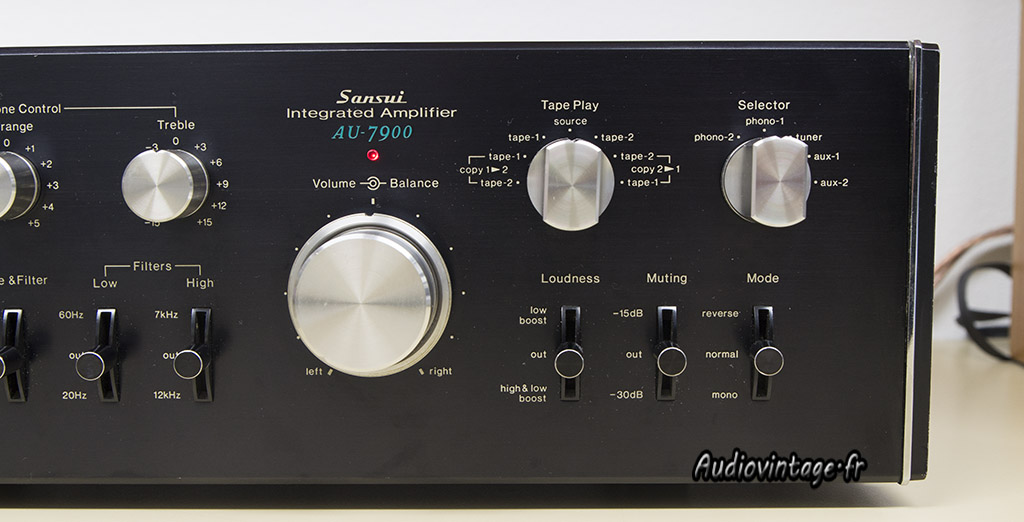

Détails…

Sansui AU-7900

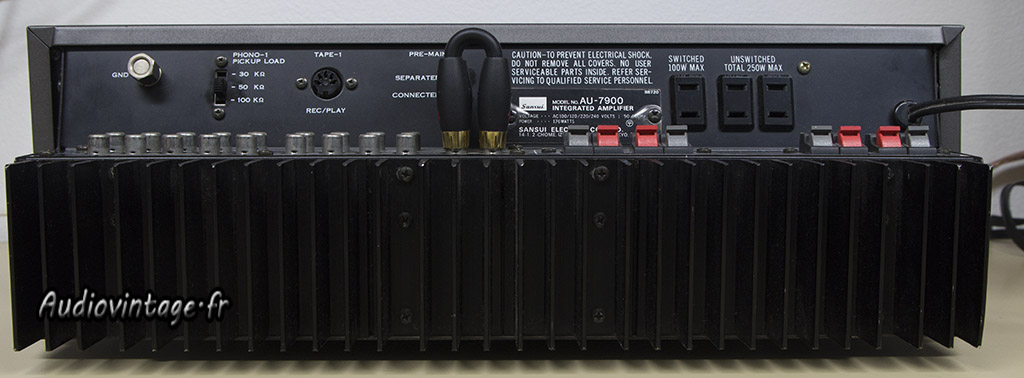

Connectique.
