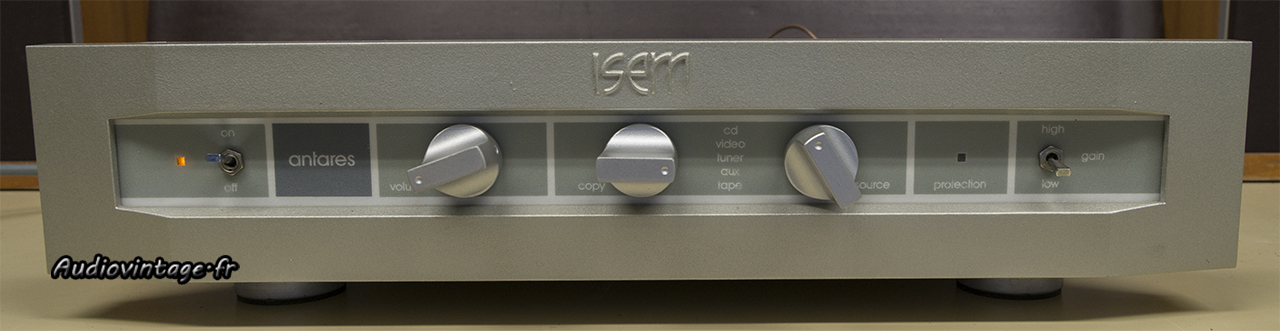

Cette fois, c’est un intégré peu courant que j’accueille pour réparation et révision.

Isem Antares
Isem Antares

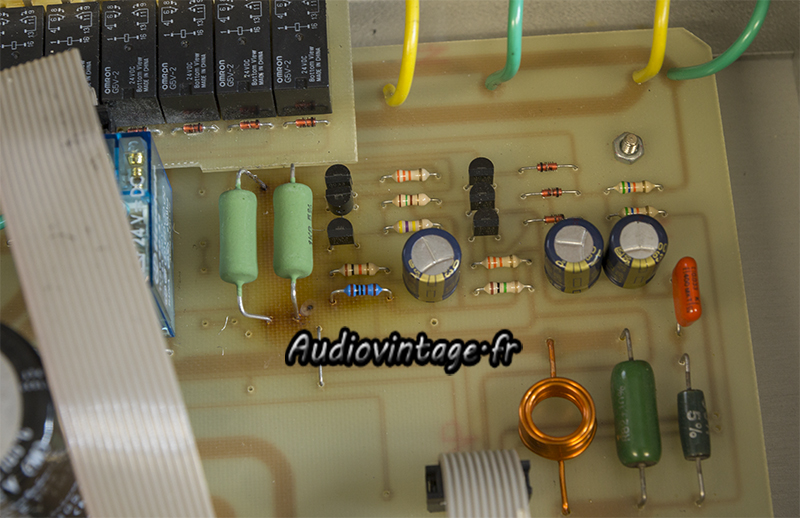

L’appareil est en panne sur le canal gauche. Il a déjà été réparé par le constructeur il y a de nombreuses années (voir les traces de brulures).
Un condensateur tantale et un transistor (tous les deux HS) ont été retiré par le propriétaire avant qu’il arrive à l’atelier.

Isem Antares
La totalité des composants présents sur le canal gauche sont testés (transistors de puissances, drivers, résistances, transistors bipolaires et fet d’entrée…etc…)
Les seuls composants HS sont ceux qui ont été retirés.

Isem Antares

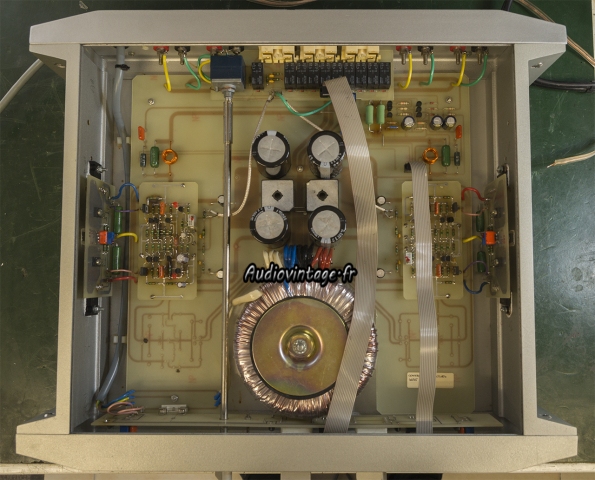

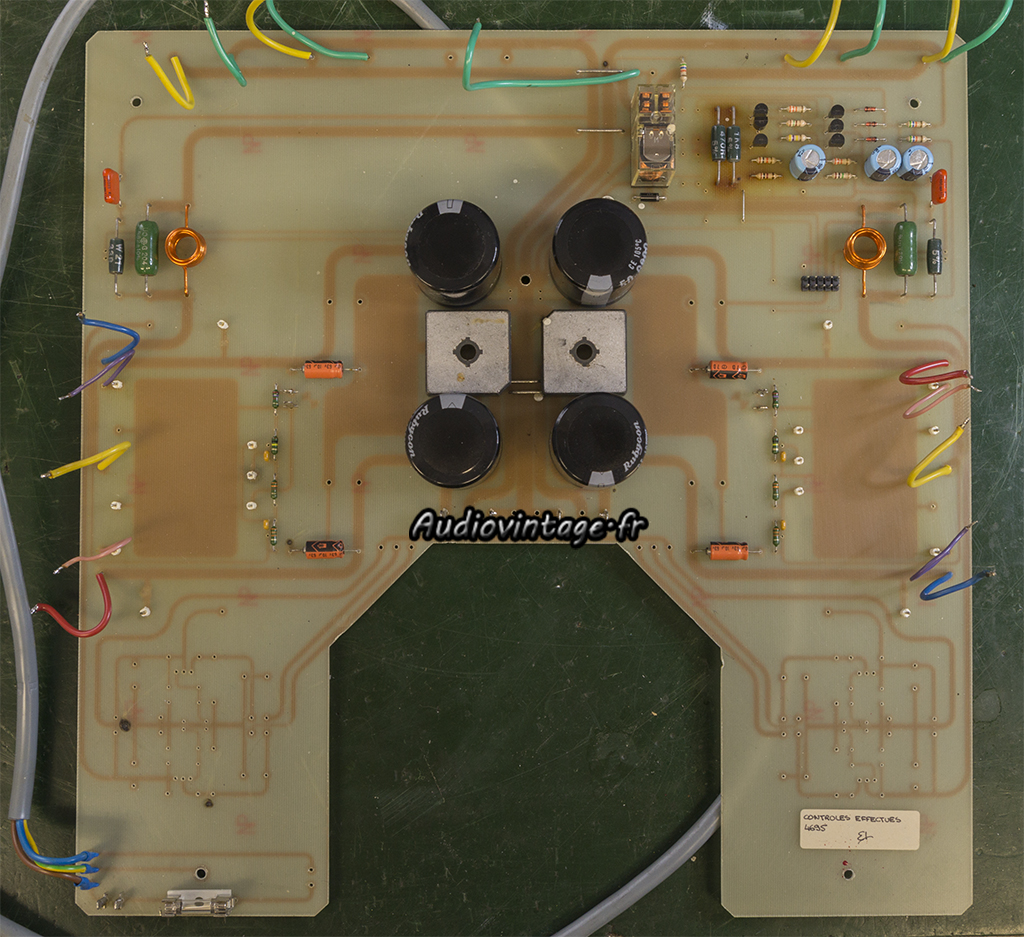

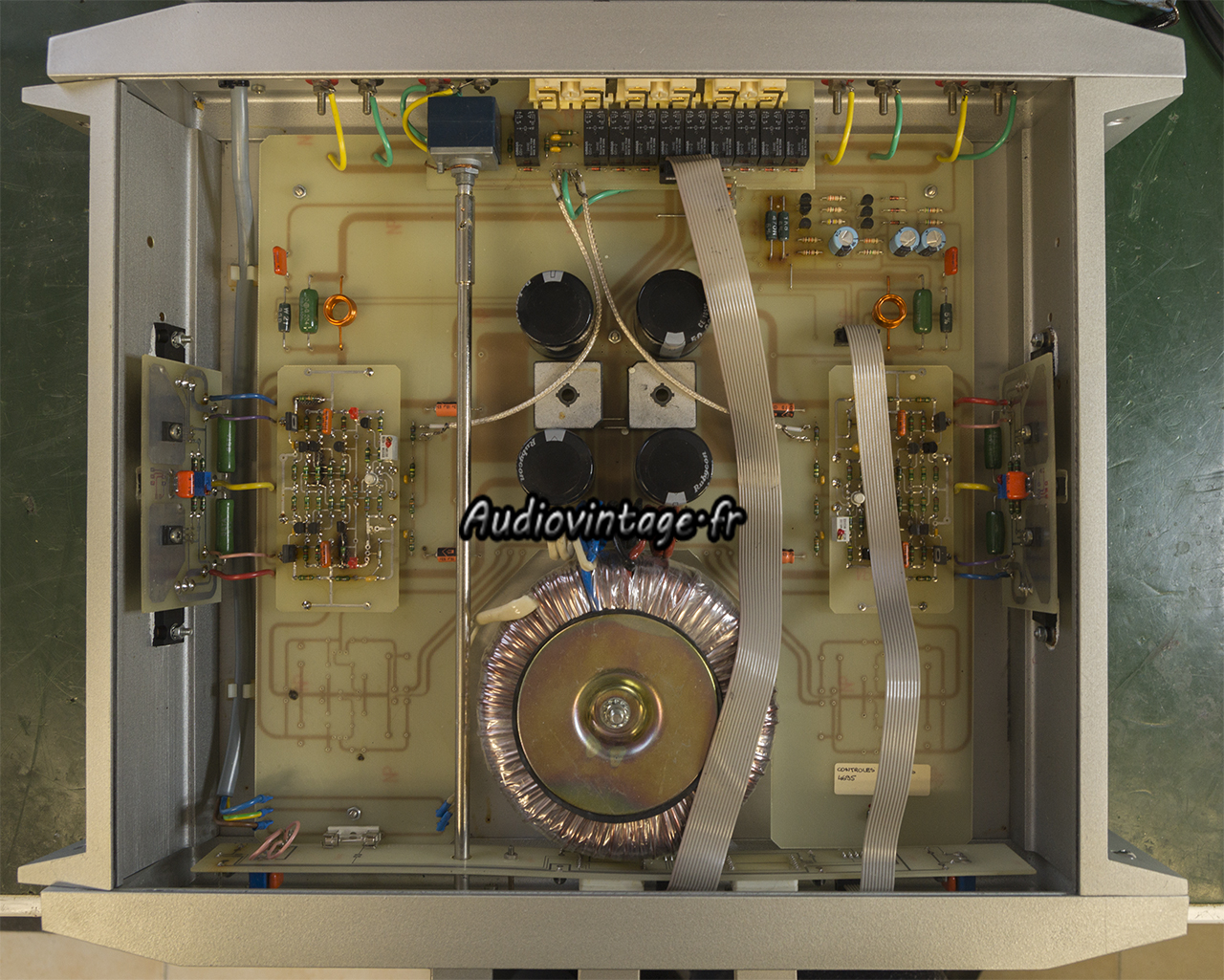

Démontage complet. Les condensateurs chimiques vont être remplacés, tout comme le relais de commutation HP et quelques résistances.

Isem Antares

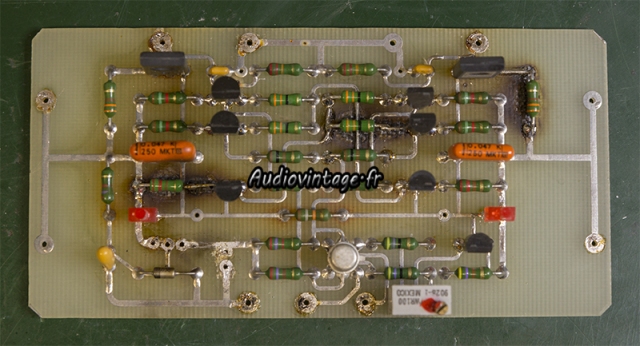

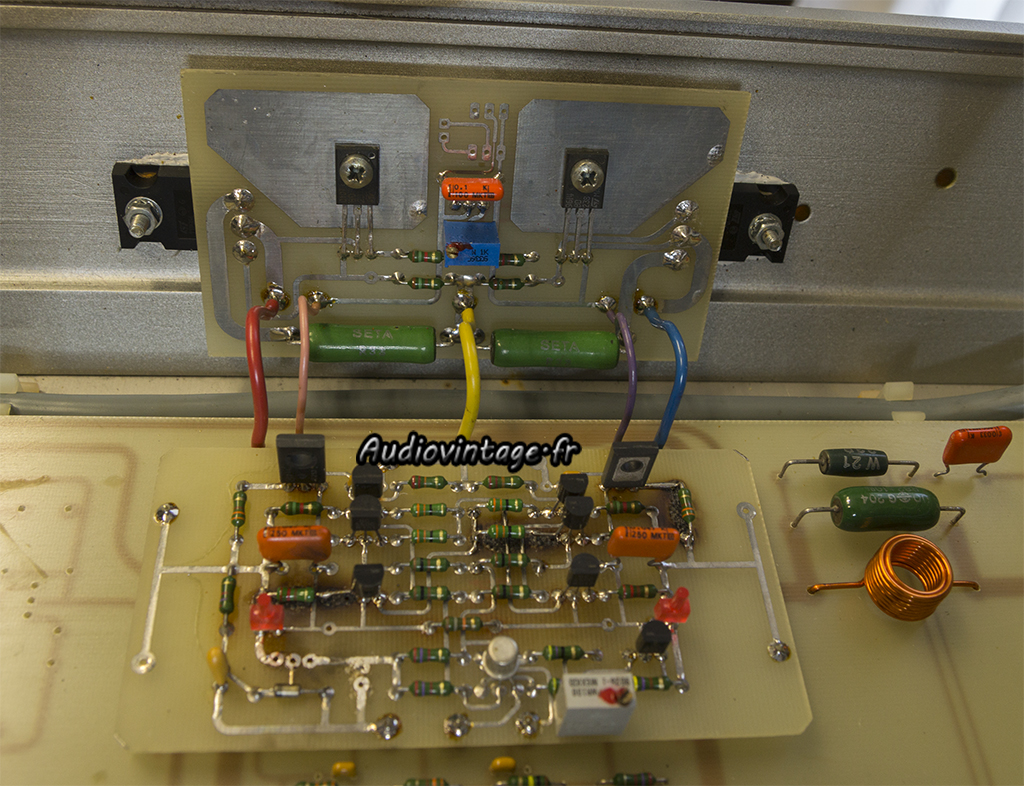

Remontage et essai. Vue du circuit driver droit révisé.

Isem Antares

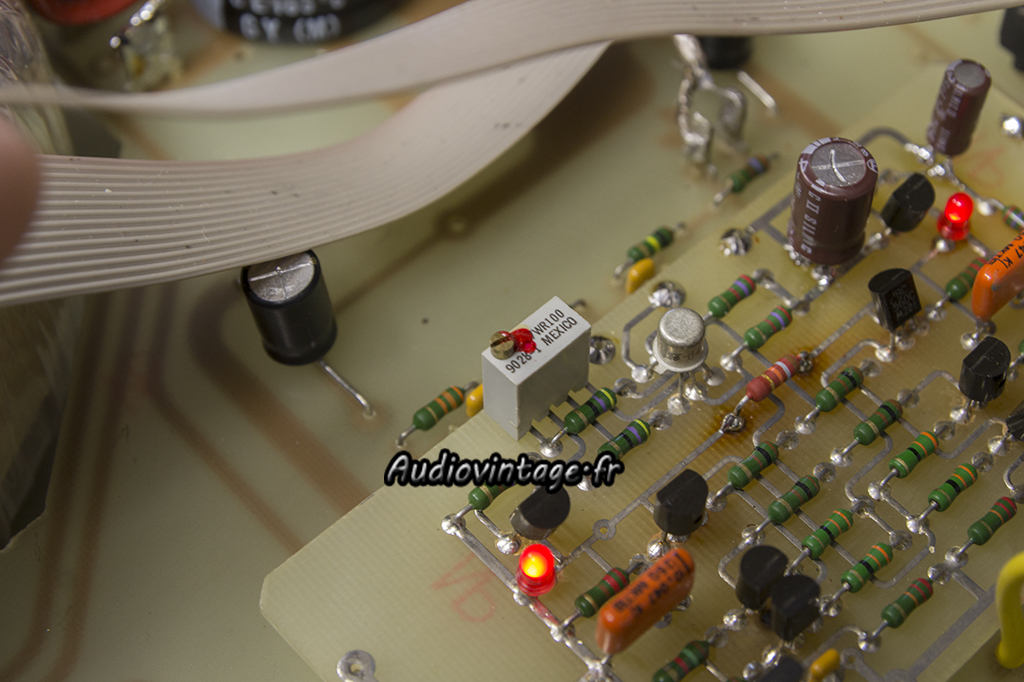

On aperçoit à gauche le relais remplacé.

Isem Antares
L’appareil est en classe A glissante, le courant de repos est ajusté, l’offset également.

Isem Antares

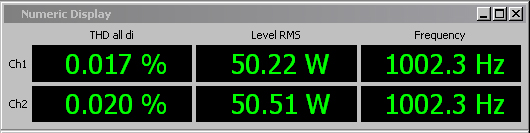

Distorsion mesurée à 2x50w sous 8 ohms.

Isem Antares
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée Aux.

Isem Antares
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondearation A.

Isem Antares
Isem Antares
Isem Antares
Isem Antares

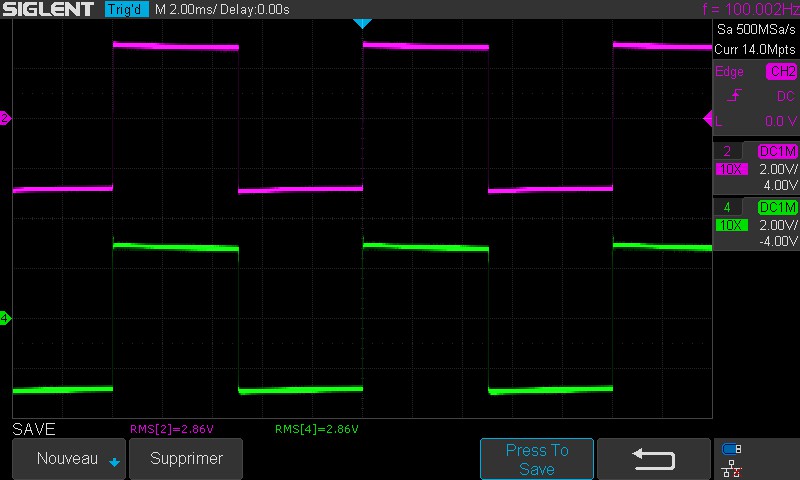

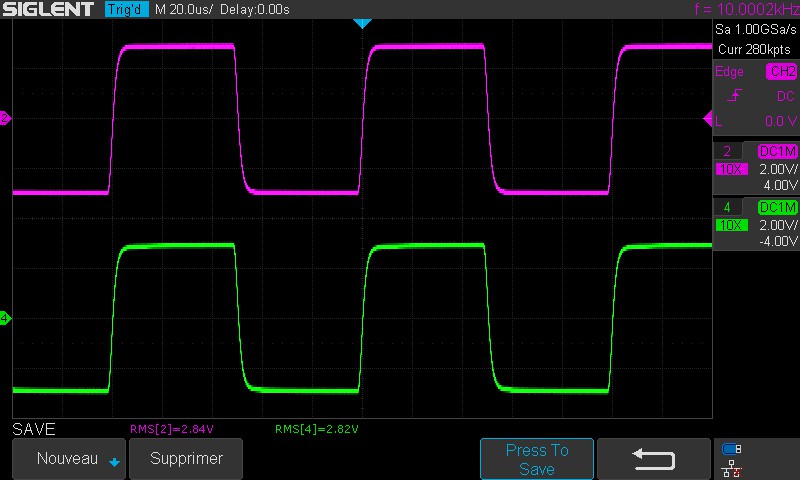

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Isem Antares

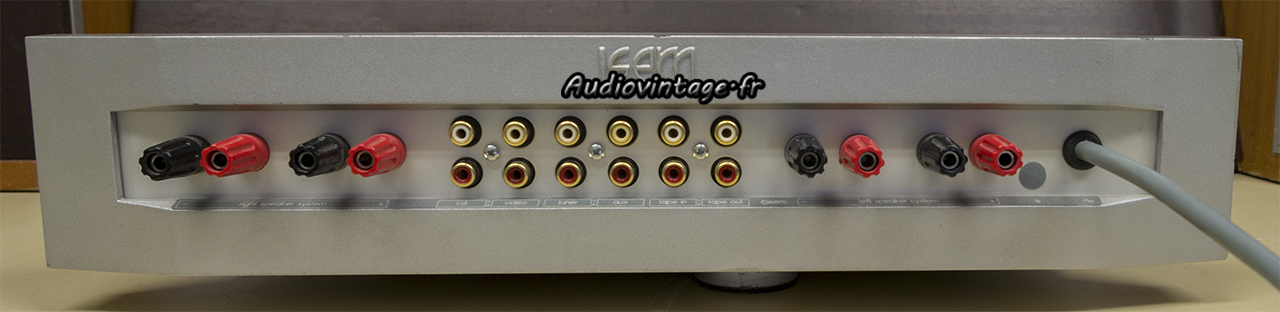

Connectique.
