Un Marantz 250 en souffrance, Audiovintage entre dans la danse…

Marantz 250
Le propriétaire se plaint de légers bruits suspects sur un canal, l’éclairage vacille. Il a encore tous ses transistors de puissances originaux (presque un miracle !), les condensateurs de filtrage ont été remplacés et certains petits transistors également (une panne ancienne très certainement).

Marantz 250

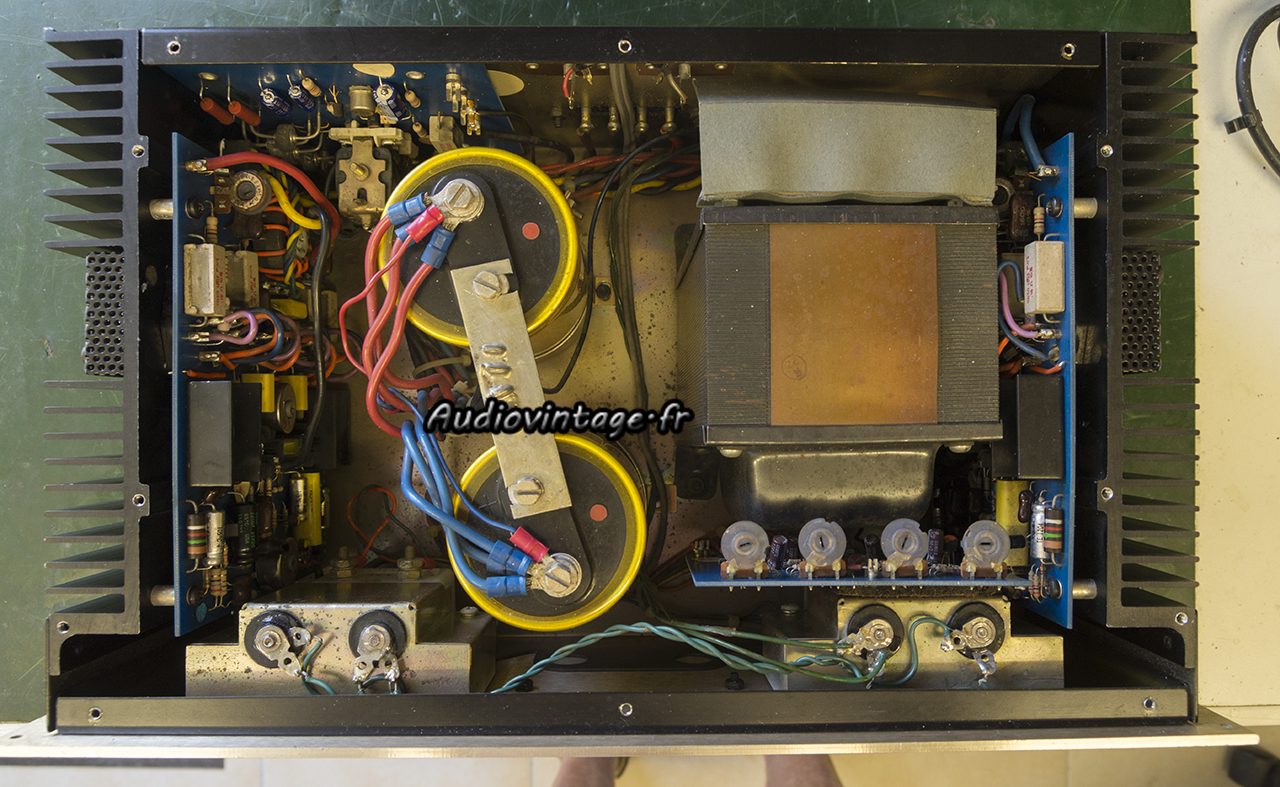

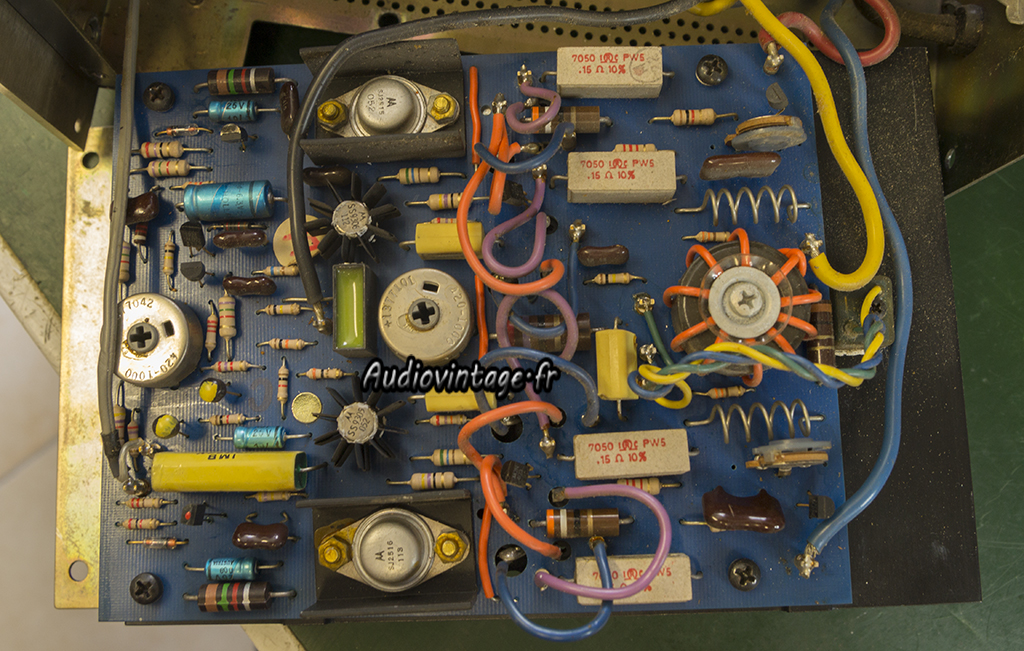

Démontage du canal d’amplification droit.

Marantz 250

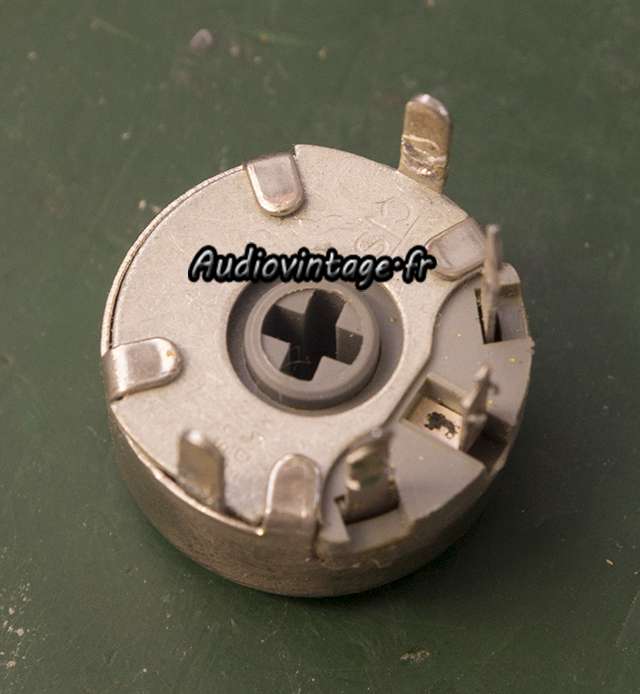

Première chose à faire, démonter les résistances ajustables bobinées.

Marantz 250

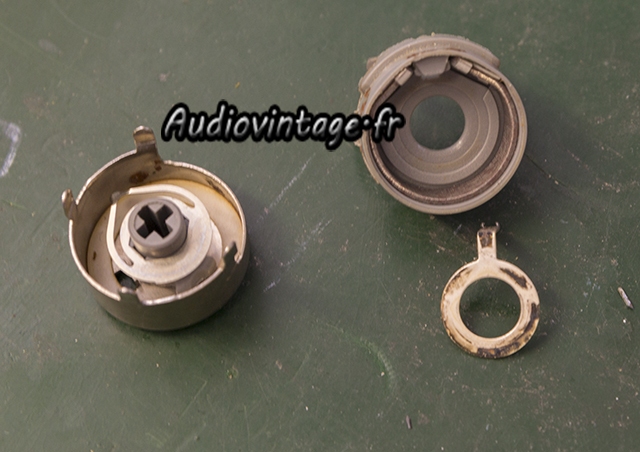

Et les ouvrir pour constater qu’un encrassement important est présent et source de problèmes divers et variés sur ces séries…
A noter que vous avez sous les yeux la plus « propre » des quatre présentes dans l’appareil (2x bias, 2x offset).
Nettoyage obligatoire.

Marantz 250

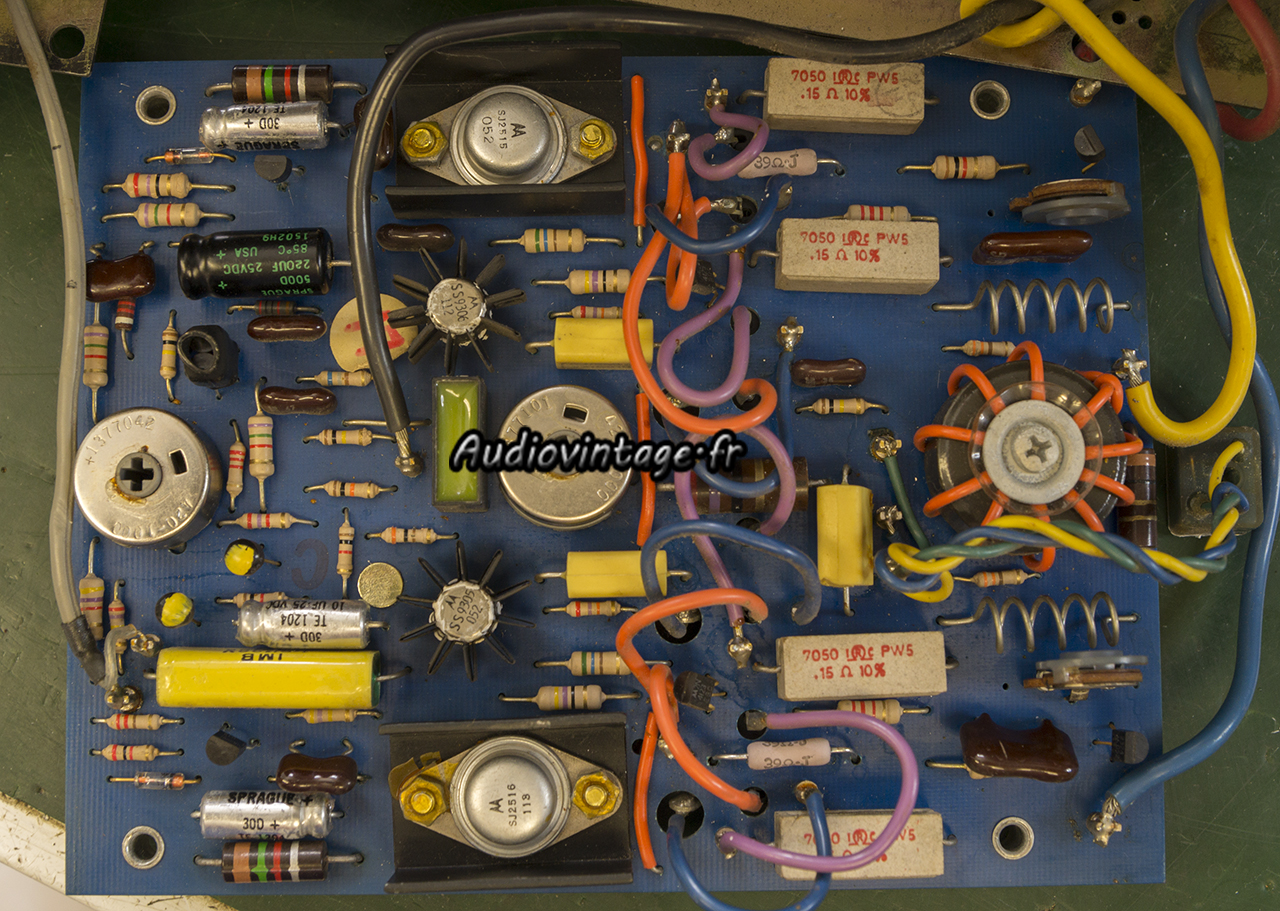

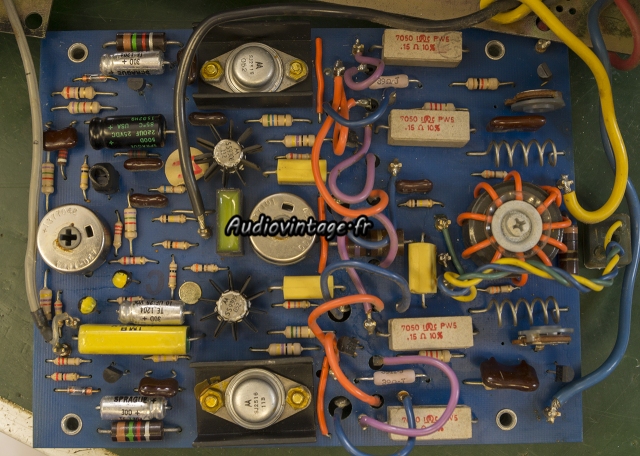

Une fois nettoyées, elles sont remontées sur le circuit.
Un transistor NPN remplacé il y a fort longtemps par une référence inadéquate, son confrère PNP est un original mais HS une fois dessoudé = poubelle pour les deux.
La paire différentielle d’entrée est également remplacée et mise en contact thermique.
Quelques résistances ayant trop dérivées sont changées, tout comme les traditionnels condensateurs chimiques.

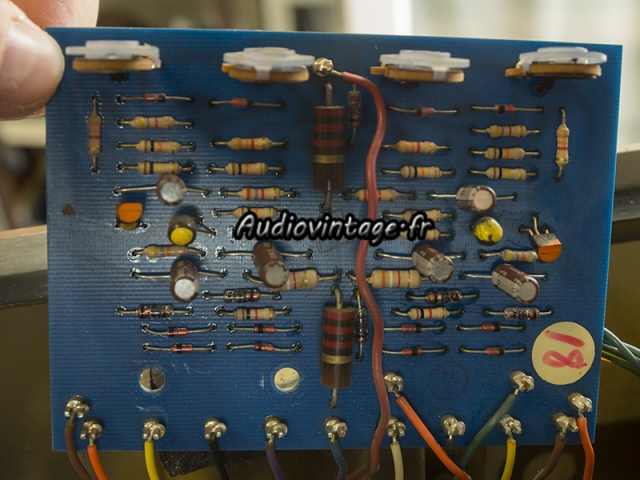

Une modification est apportée sous le circuit, en rapport avec les nombreux « service bulletins » pour ce modèle.

Marantz 250

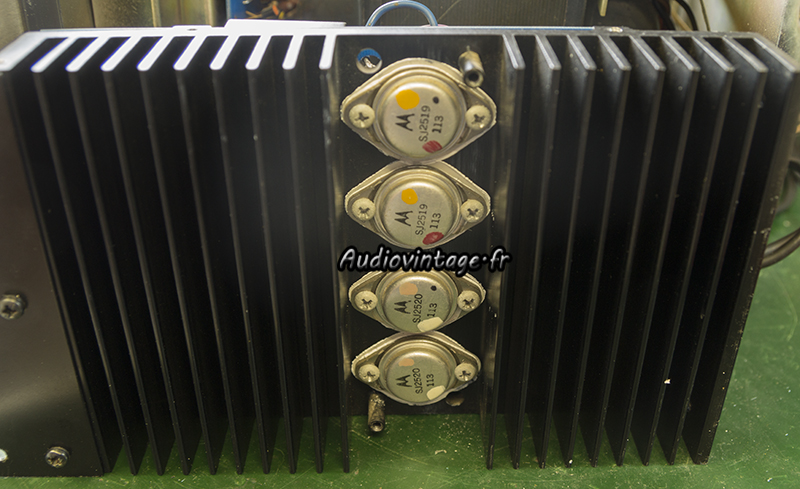

Les transistors de puissance sont remontés avec des micas neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

Marantz 250

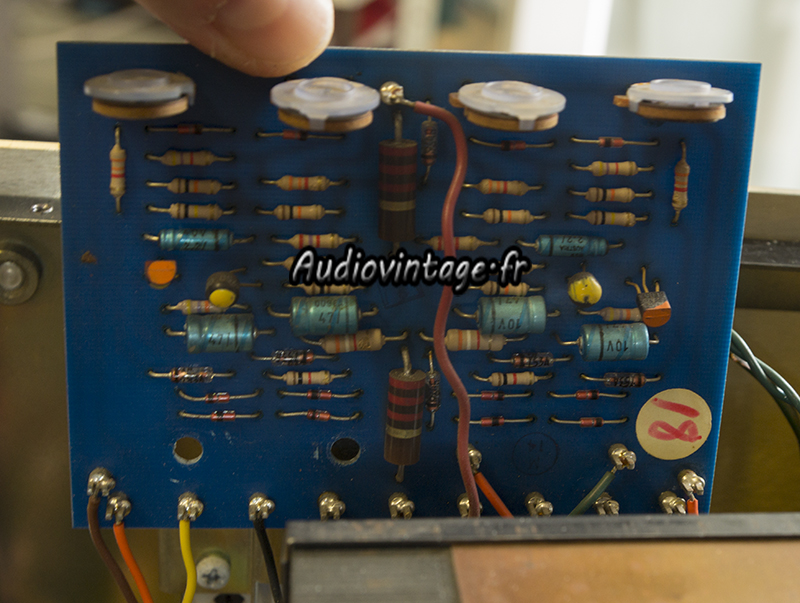

Le circuit de gestion des vumètres.

Marantz 250
Reçoit des condensateurs neufs.

Marantz 250

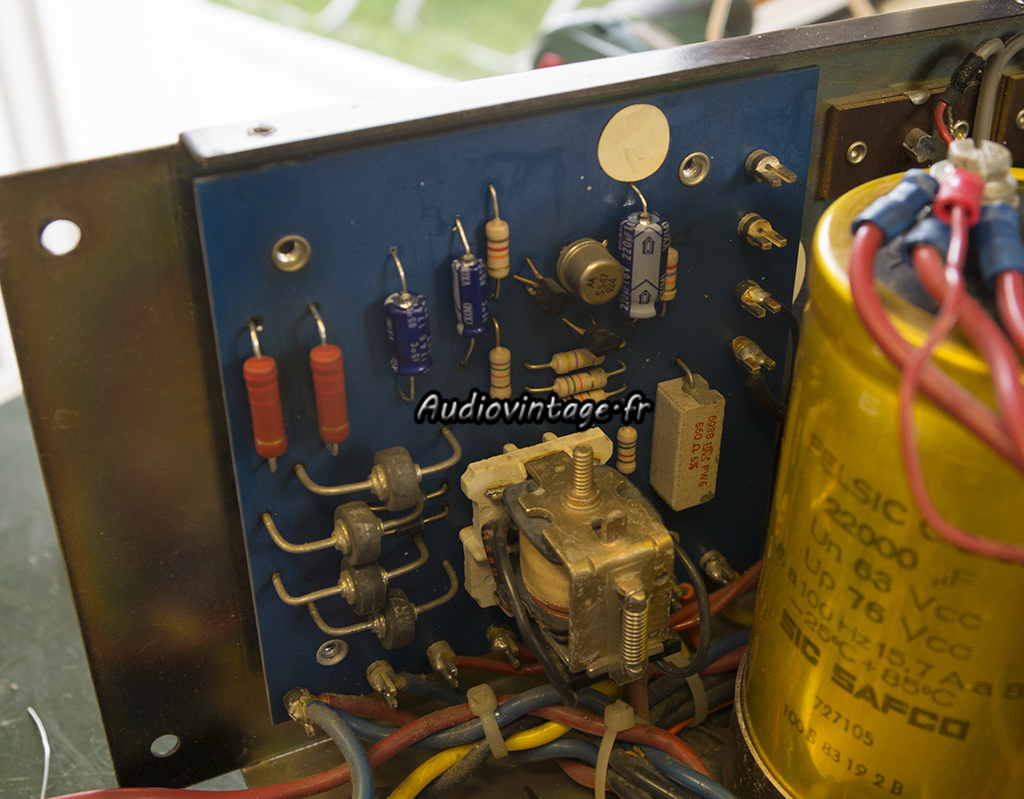

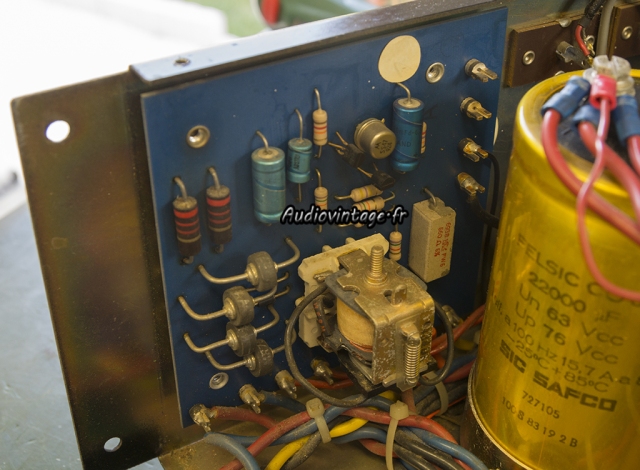

Le circuit d’alim et de protection.

Marantz 250

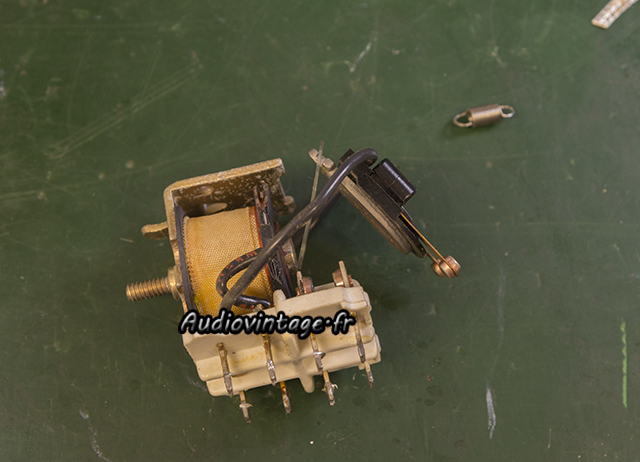

Le relais est démonté et les contacts excessivement encrassés sont nettoyés.

Marantz 250
Le tout est remonté avec des condensateurs chimiques neufs, deux résistances sont également remplacées.

Marantz 250
Bias et offset réglés. Vumètres calibrés.

Marantz 250

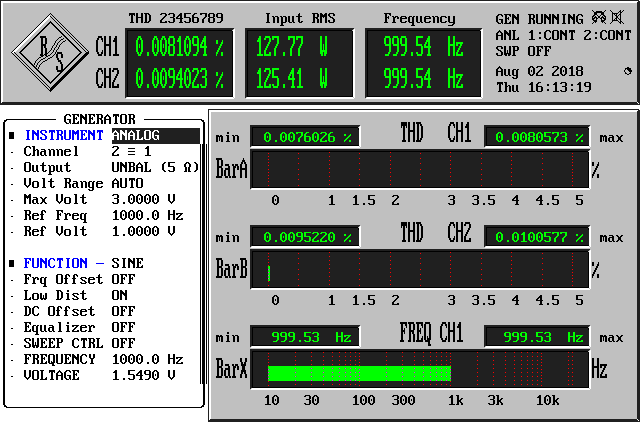

Distorsion relevée à la puissance nominale sous 8 ohms.

Marantz 250
Réponse en fréquence sous 8 ohms (1w à 1khz).

Marantz 250

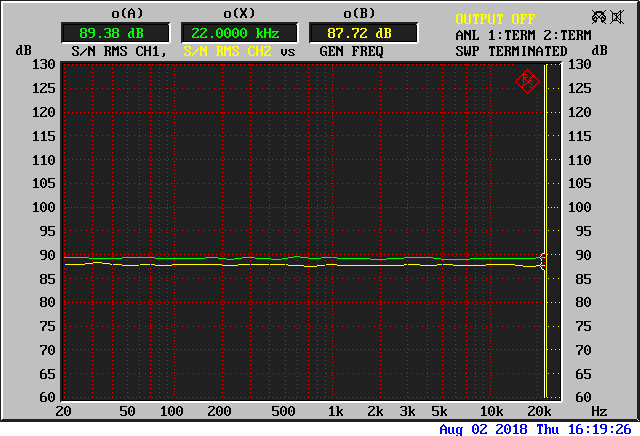

Rapport signal/bruit sous 8 ohms (30w à 1khz); Pondération A.

Marantz 250
Marantz 250
Marantz 250
Marantz 250

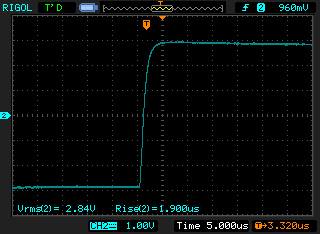

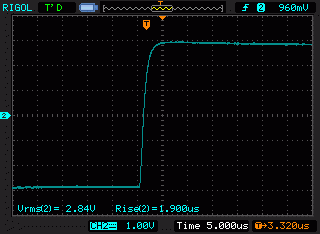

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Marantz 250

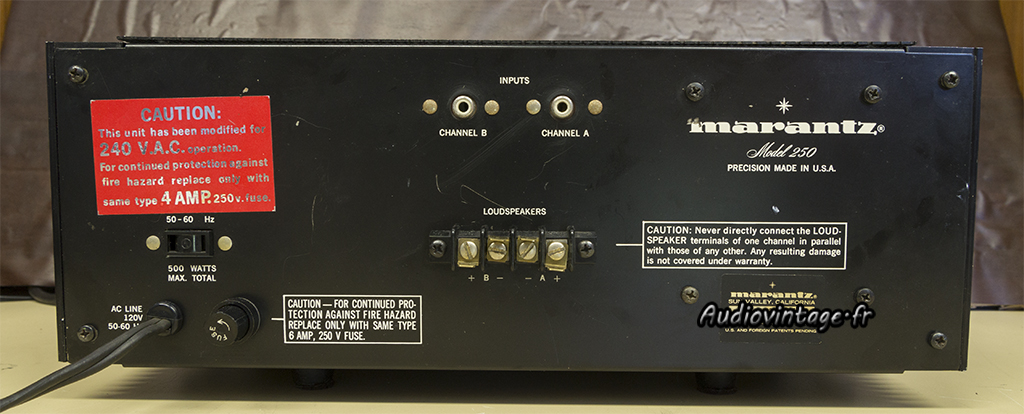

Connectique.
