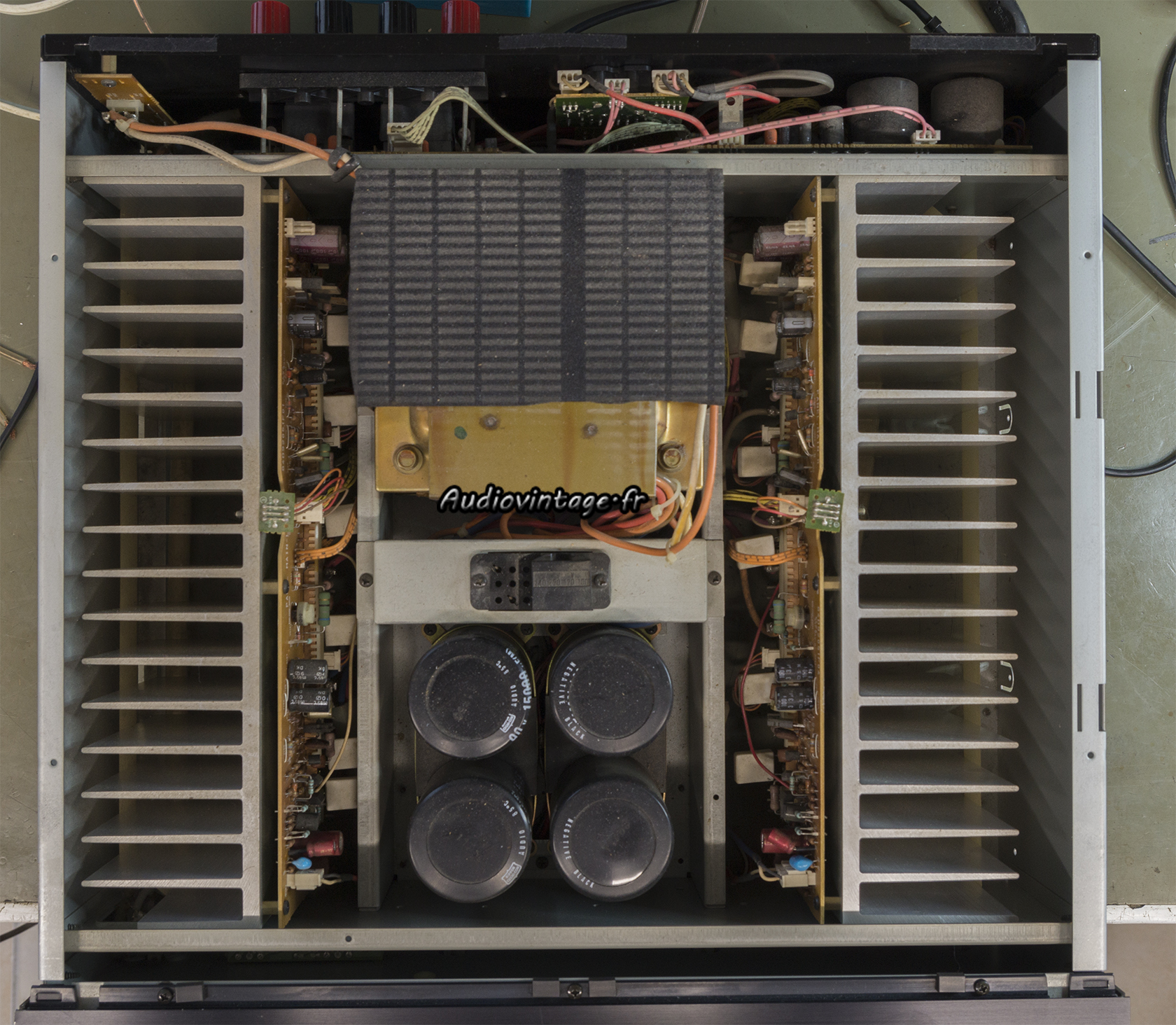

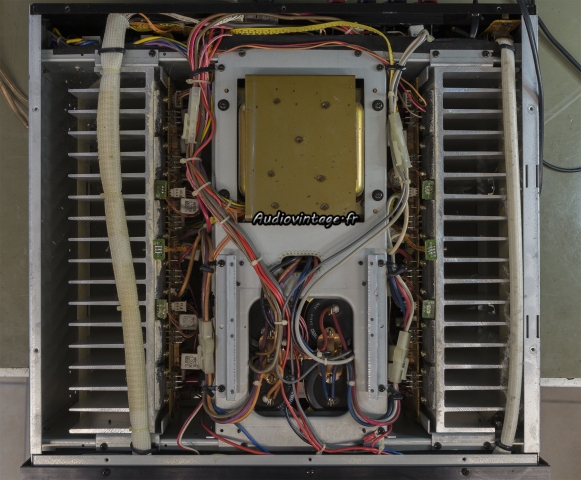

Et oui, encore un bloc de puissance Luxman M-03B. Celui-ci pose quelque soucis à son propriétaire…
L’appareil est dans son état d’origine, pour des raisons de praticité, il m’a été envoyé sans les pieds. Il manque un bouton pour un potentiomètre de gain en façade, mais j’en concevrai et en imprimerai deux en 3D.

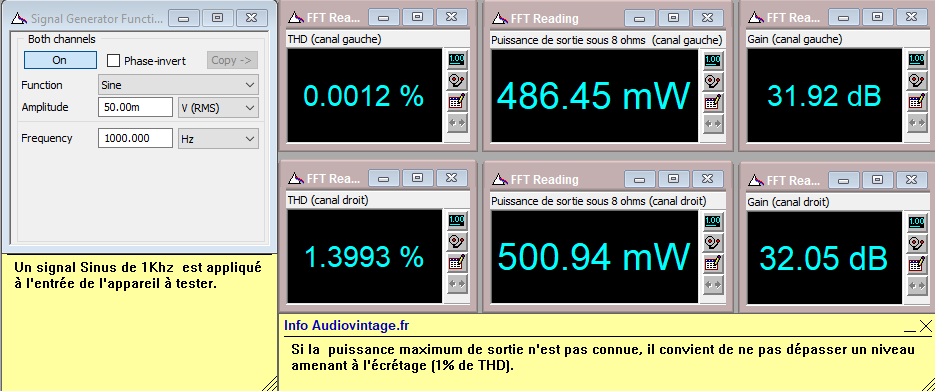

En effet, l’appareil est en panne sur le canal droit. Une distorsion importante et parfaitement audible qui augmente avec la puissance, mais ce n’est pas de le « pousser » plus que de raison dans son état actuel.

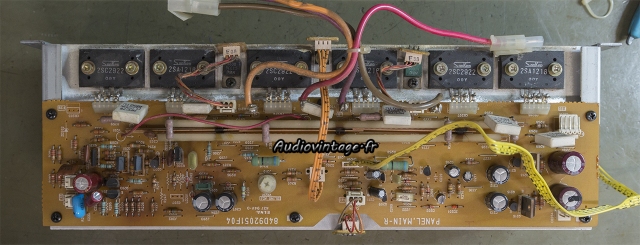

Retrait du canal d’amplification droit.

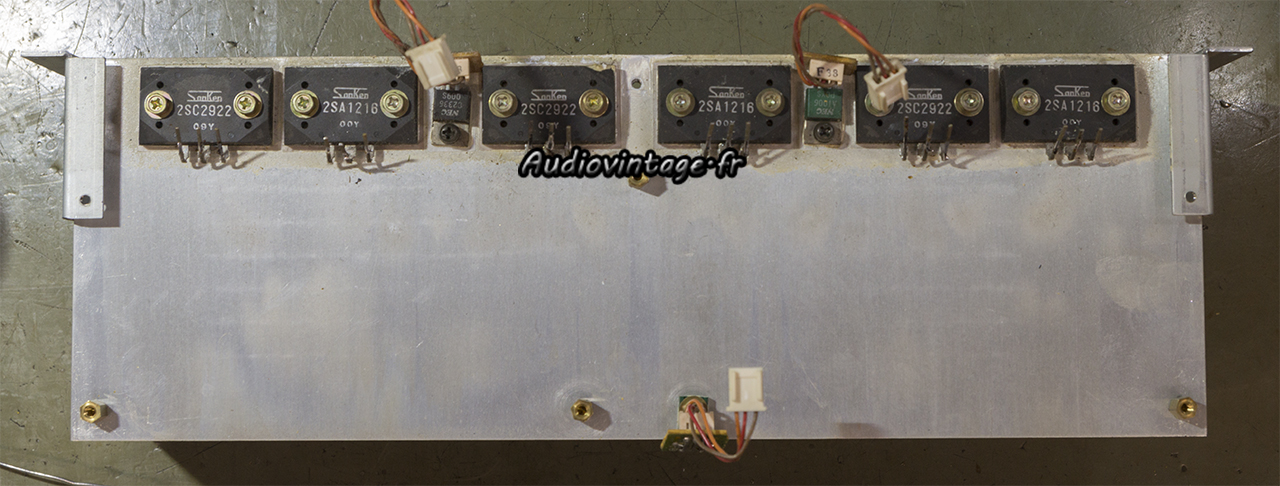

Sur cet exemplaire, je décide contrôler tous les transistors présents sur ce canal, y compris les transistors de puissance.

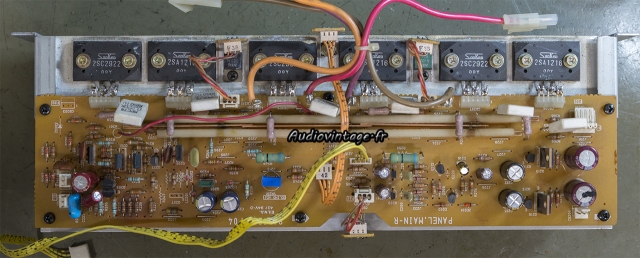

Pas de composants HS, les quelques condensateurs chimiques usés sont remplacés. La distorsion était due à l’état déplorable de nombreuses soudures.
Elles sont TOUTES refaites par sécurité.
Le canal gauche reçoit lui aussi des condensateurs chimiques neufs et des soudures fraiches.
J’oubliais, les résistances ajustables de bias sont également remplacées.

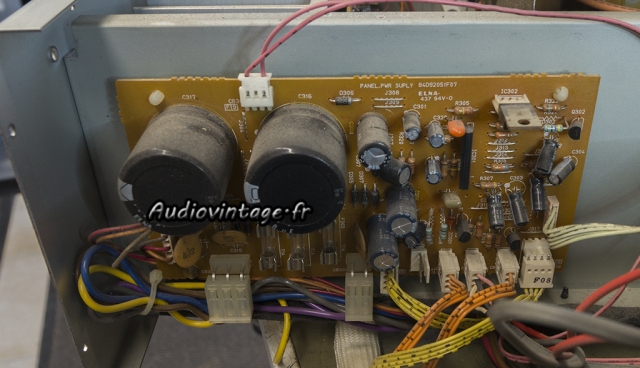

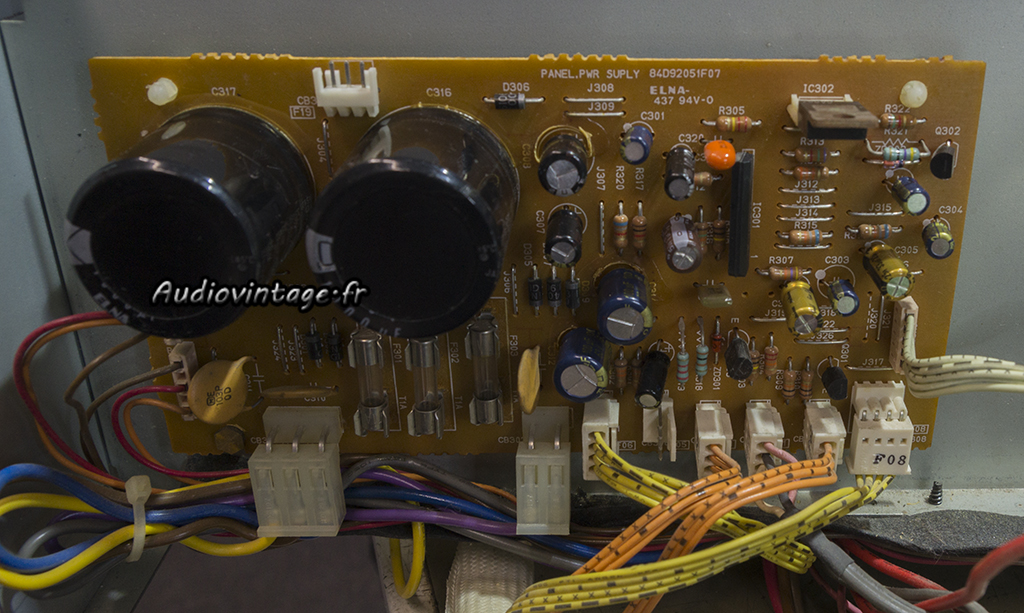

A l’arrière, le circuit de protection alimentation.
Nombreux condensateurs chimiques remplacés et quelques soudures refaites.

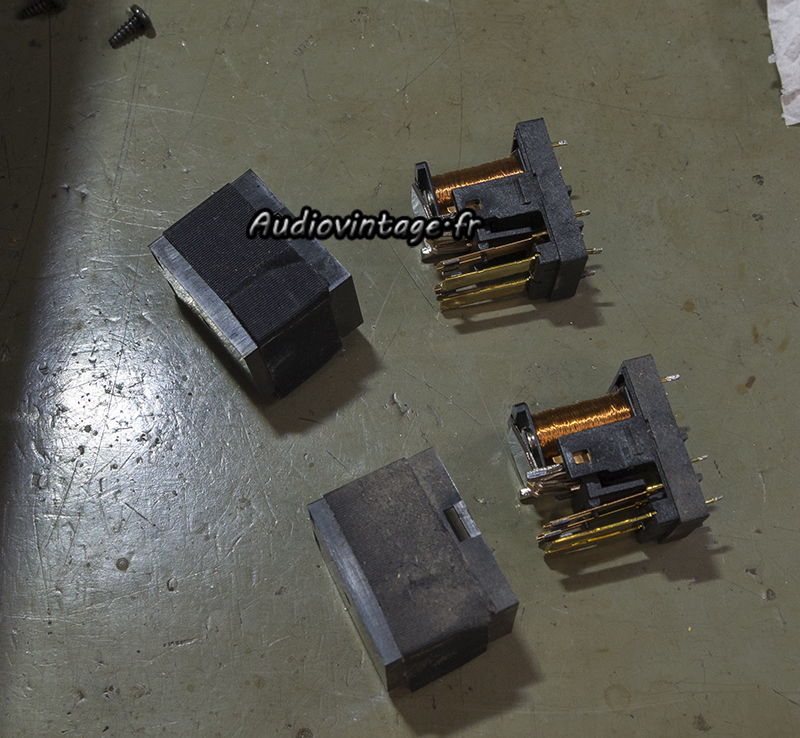

Le nettoyage des contacts des relais est une obligation dans ce modèle.

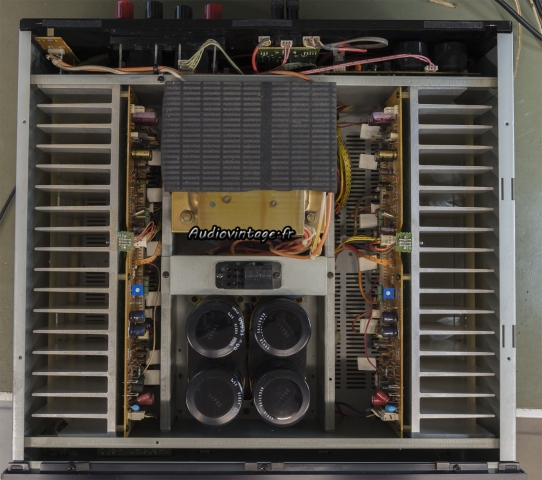

Remontage et réglage des courants de repos.

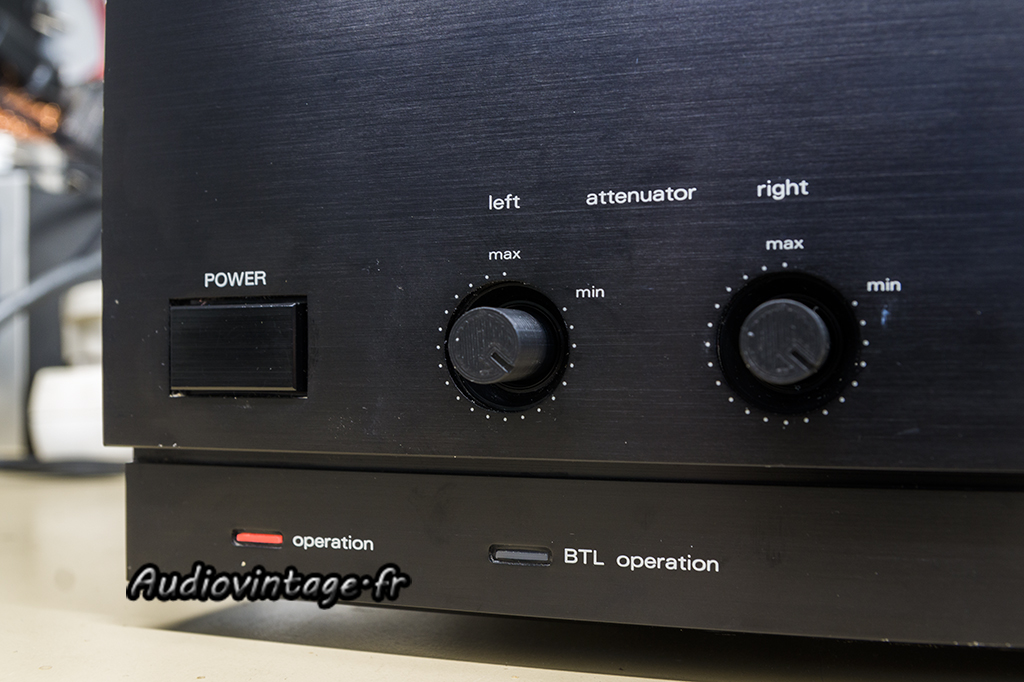

Ils ne sont pas beaux mes boutons en impression 3D ?

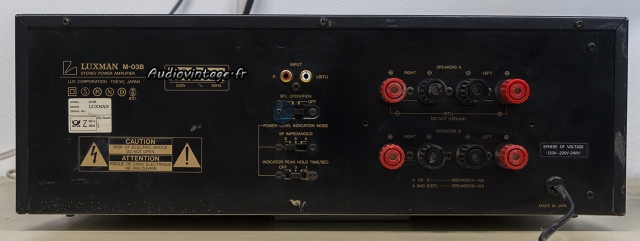

Connectique.
Les mesures :
Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x200w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

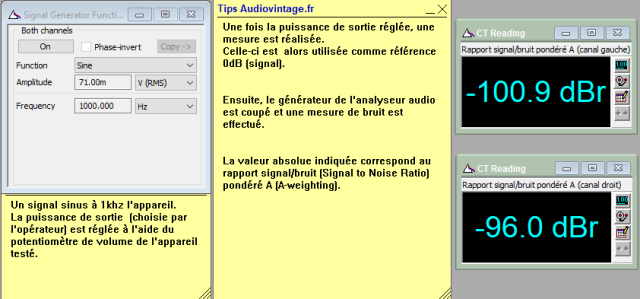

Rapport signal bruit à 2x1w sous 8 ohms.

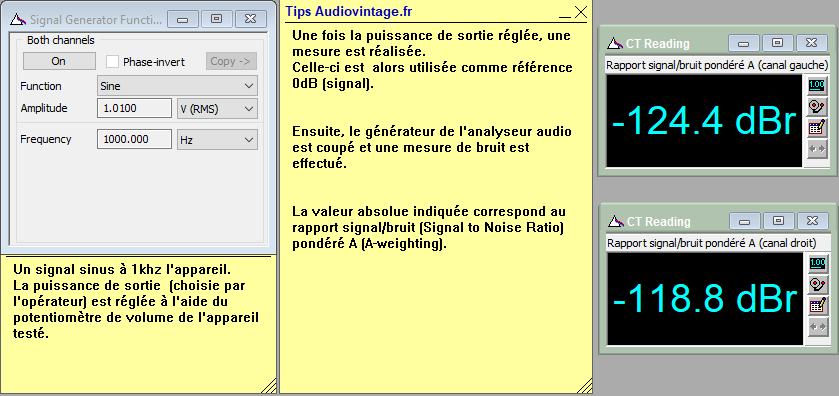

Rapport signal bruit à 2x200w sous 8 ohms.
Les mesures à l’oscilloscope :

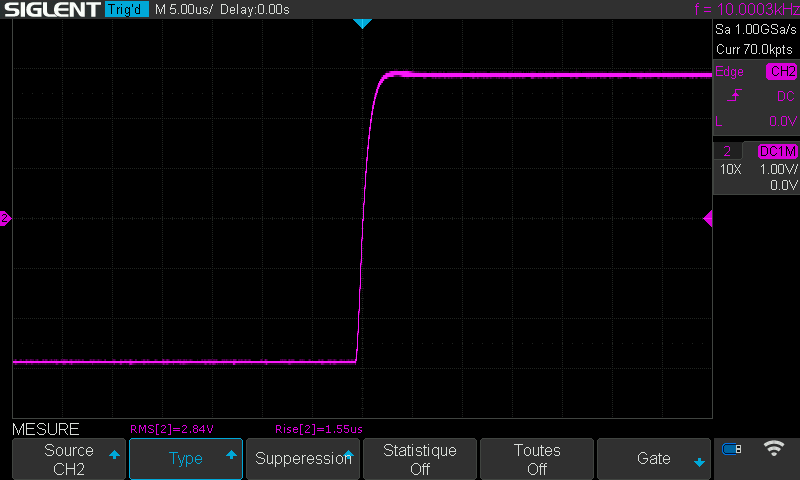

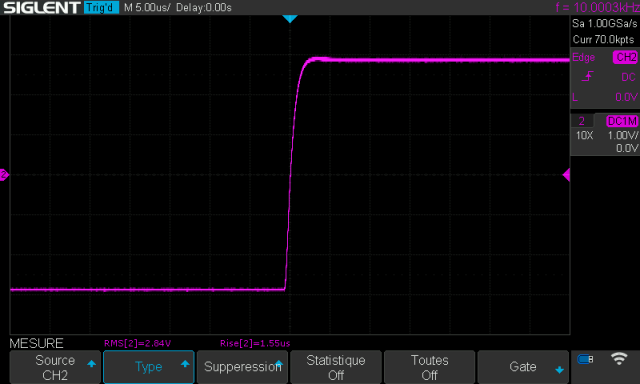

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
