Luxman M-03B

Luxman M-03B : un exemplaire en très bel état.
Accompagnant le C-03B, ce bloc de puissance Luxman M-03B nécessite lui aussi une sérieuse révision.

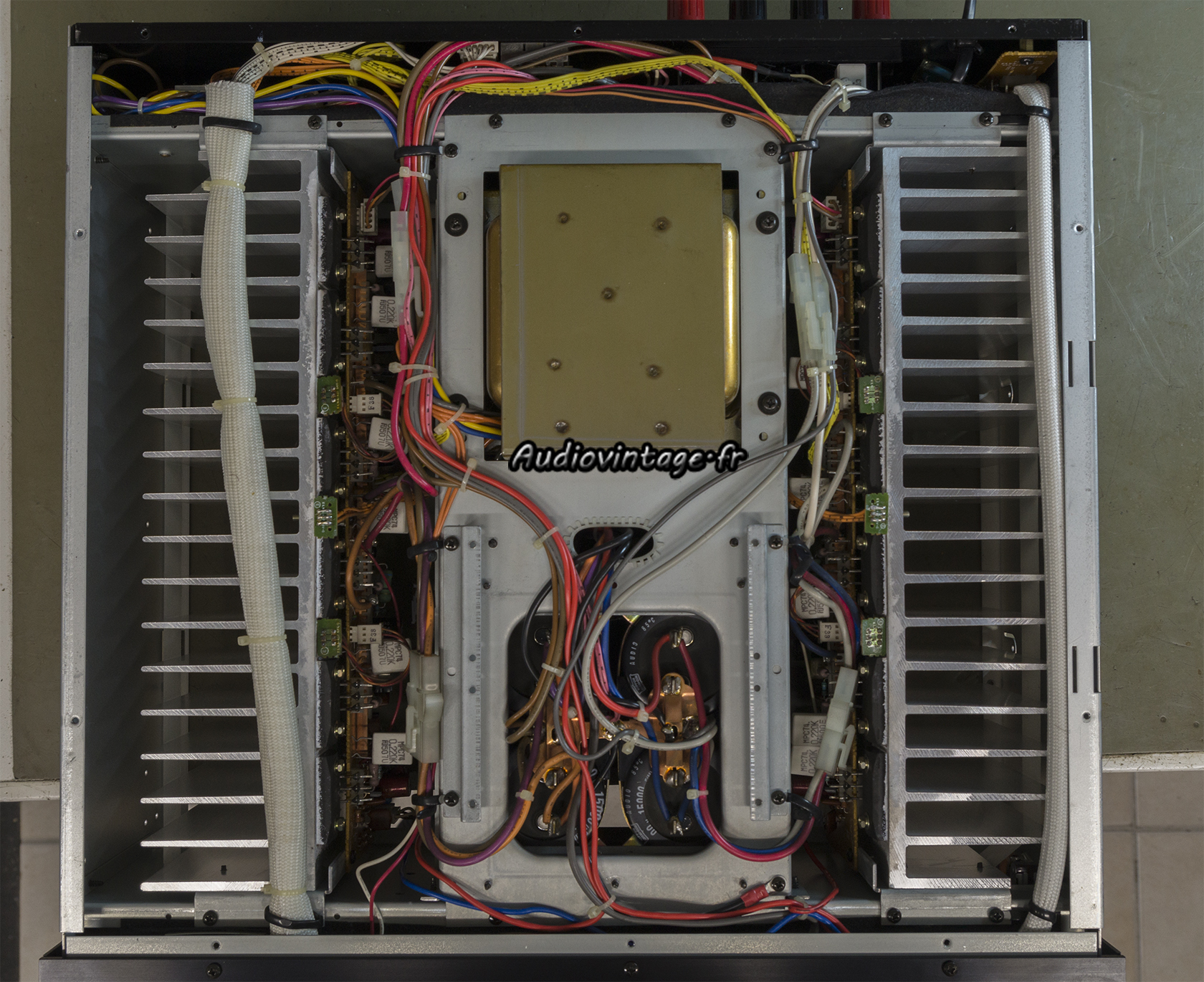

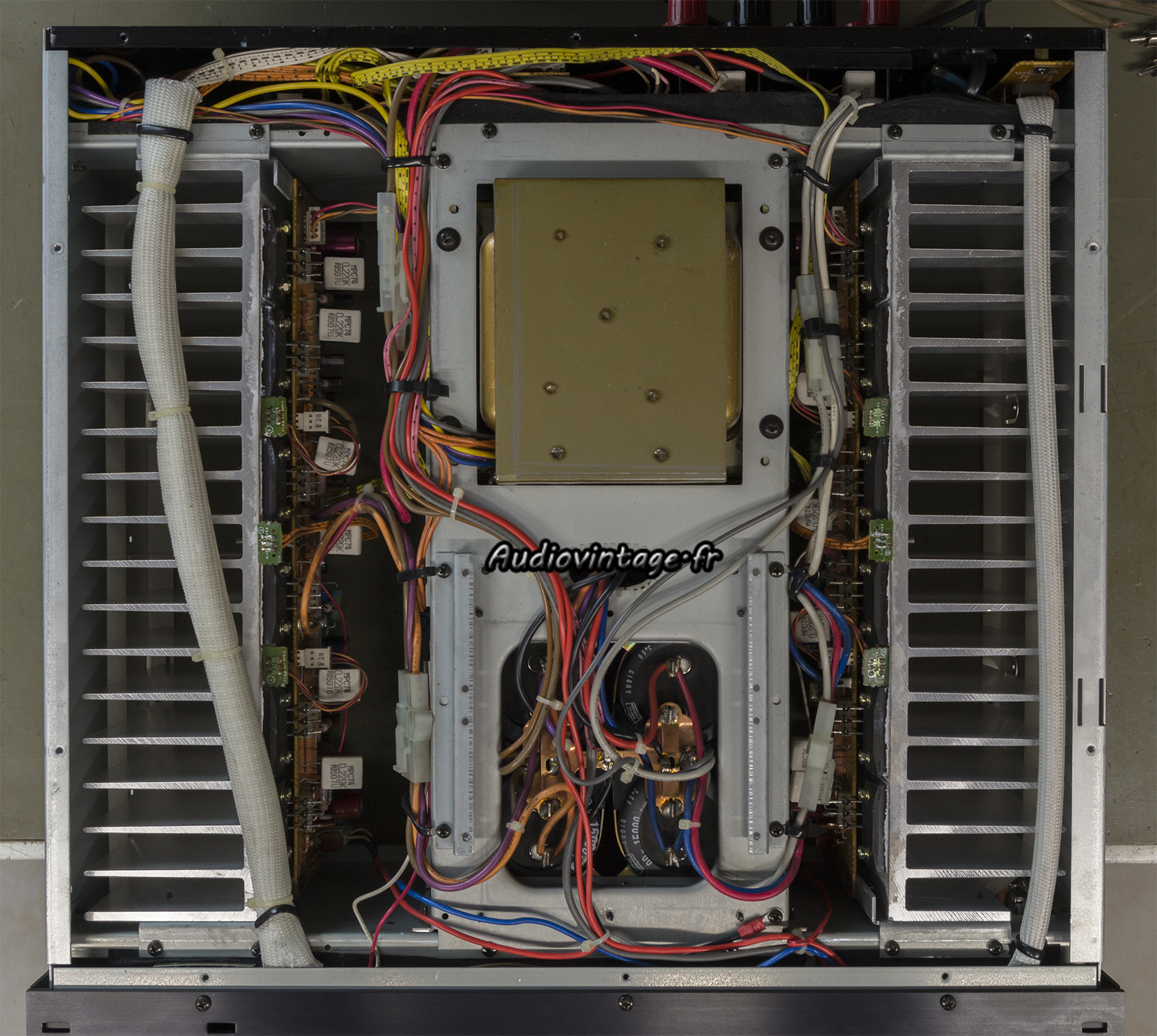

Luxman M-03B : à son arrivée.
Luxman M-03B : à son arrivée.
Ce M-03B fonctionne encore mais le propriétaire se plaint de l’absence aléatoire d’un canal.
La faute aux relais de protection HP qui ont, comme d’habitude sur ces machines, leurs contacts charbonnés et qui occasionnent donc, en priorité, une distorsion importante particulièrement à bas niveau, puis une absence totale de son.
L’autre souci récurent dans ces machines (et vous le verrez dans un prochain article concernant un autre M-03B) est l’état des soudures sous les circuits d’amplifications.
En effet, sous les nombreux composants qui chauffent, les soudures originales, de qualité plus que moyennes, ne font plus leur boulot, ce qui peut entrainer des pannes plus ou moins graves.

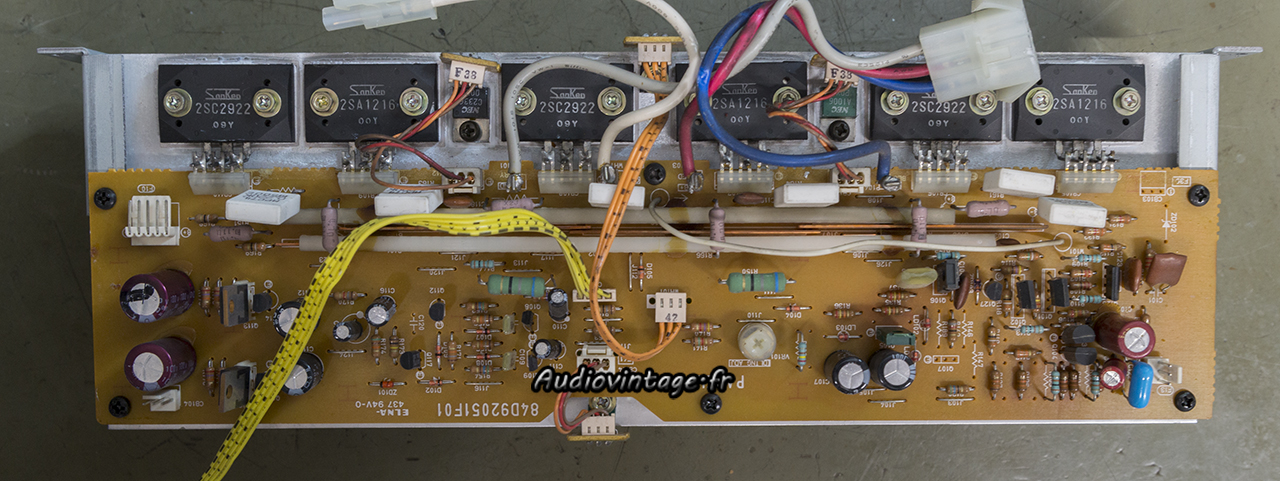

Luxman M-03B : canal gauche à réviser.
Retrait du canal gauche.

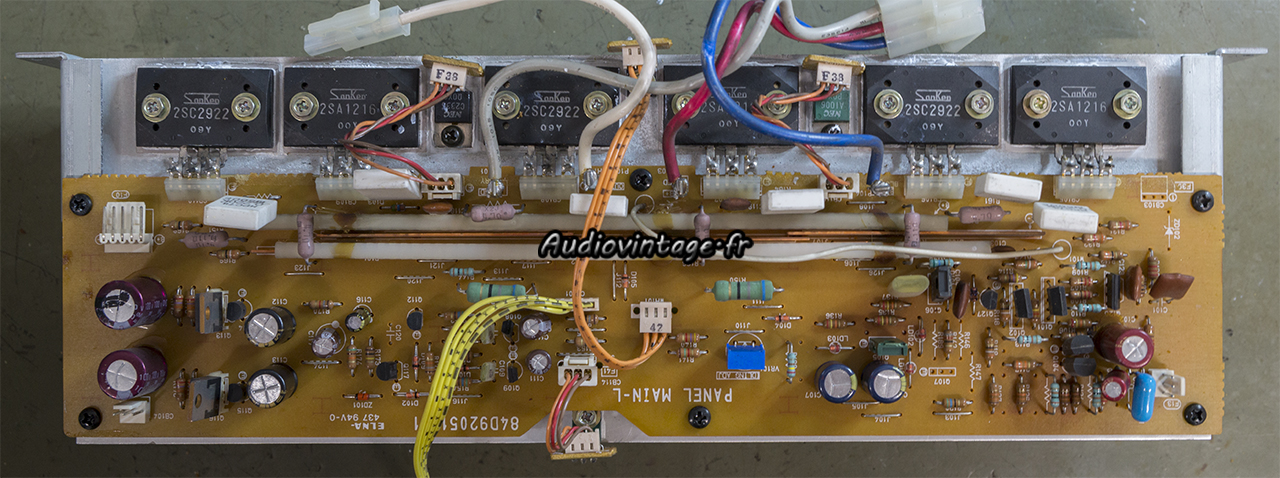

Luxman M-03B : canal gauche révisé.
Remplacement de nombreux condensateurs chimiques, de la résistance ajustable de bias, un peu de nettoyage et surtout, réfection de TOUTES les soudures.
Le canal droit reçoit des soins identiques.

Luxman M-03B : circuit alim et protection à revoir.

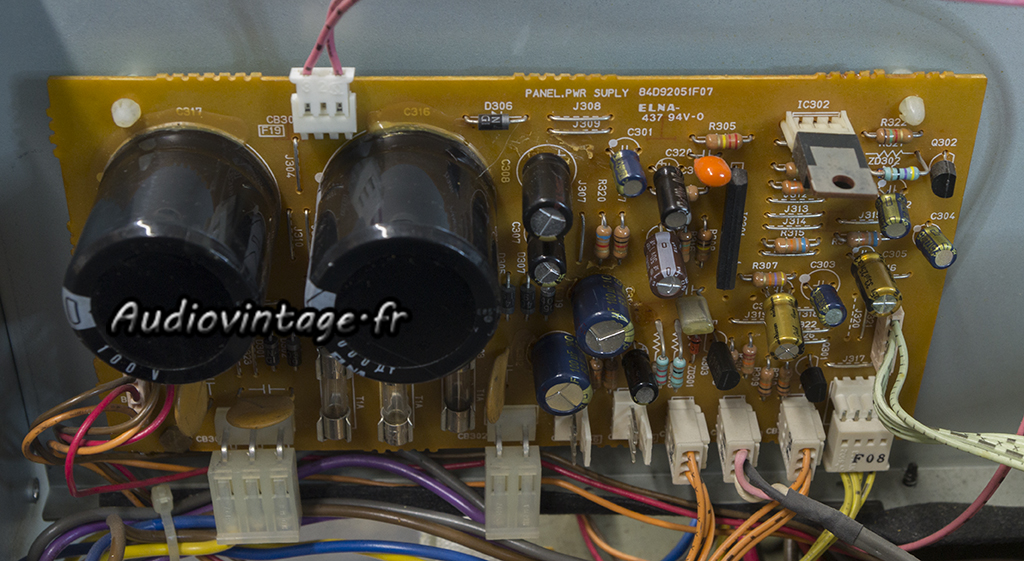

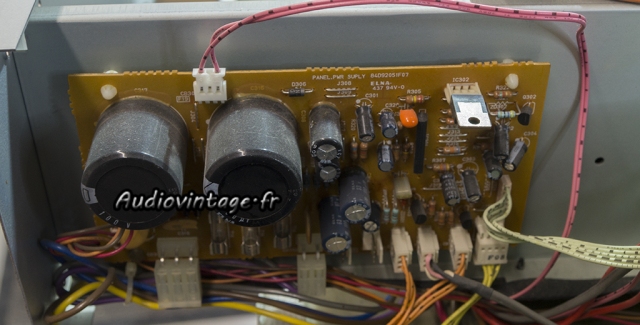

A l’arrière, le circuit d’alimentation et de protection.

Luxman M-03B : circuit alim et protection révisé.
Ici, la plupart des condensateurs chimiques sont remplacés, et quelques soudures sont refaites par sécurité.

Luxman M-03B : relais à retirer.

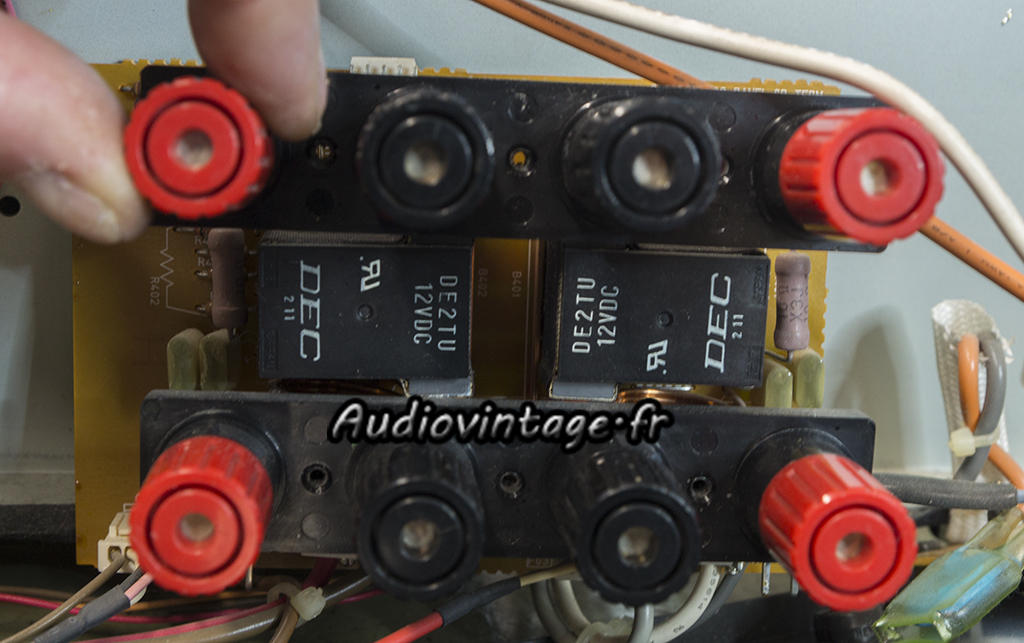

Et voici les fameux relais de protection HP, un pour les enceintes A et l’autre pour les enceintes B.
Il faut les retirer pour intervenir.

Luxman M-03B : relais à désoxyder.

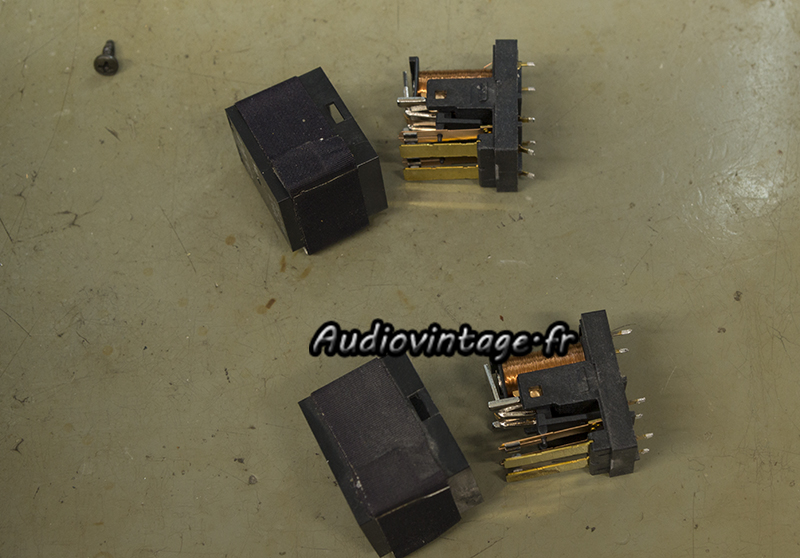

Relais retirés et ouvert. Les contacts sont en bon état (pas de matière disparue) mais ils sont tout oxydés et nécessitent donc une action mécanique pour leur rendre leur propriétés (sans les endommager).

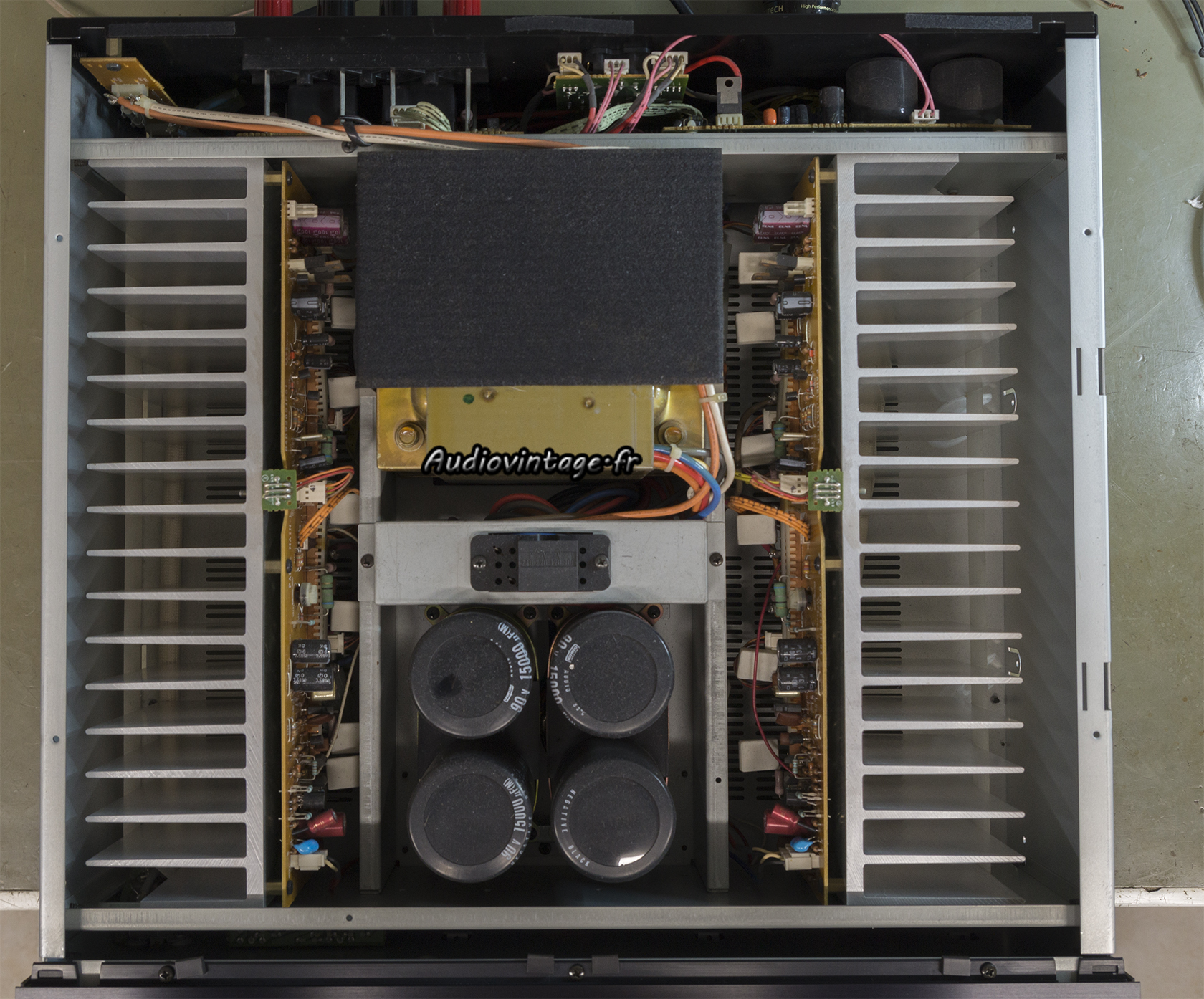

Luxman M-03B : terminé.
Luxman M-03B : terminé.
Relais nettoyés et remontés. Les circuits d’amplifications retrouvent leur place. Les courants de repos sont ajustés. Terminé.

Luxman M-03B : connectique.

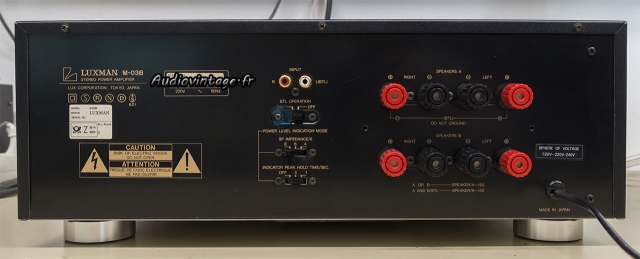

Connectique.

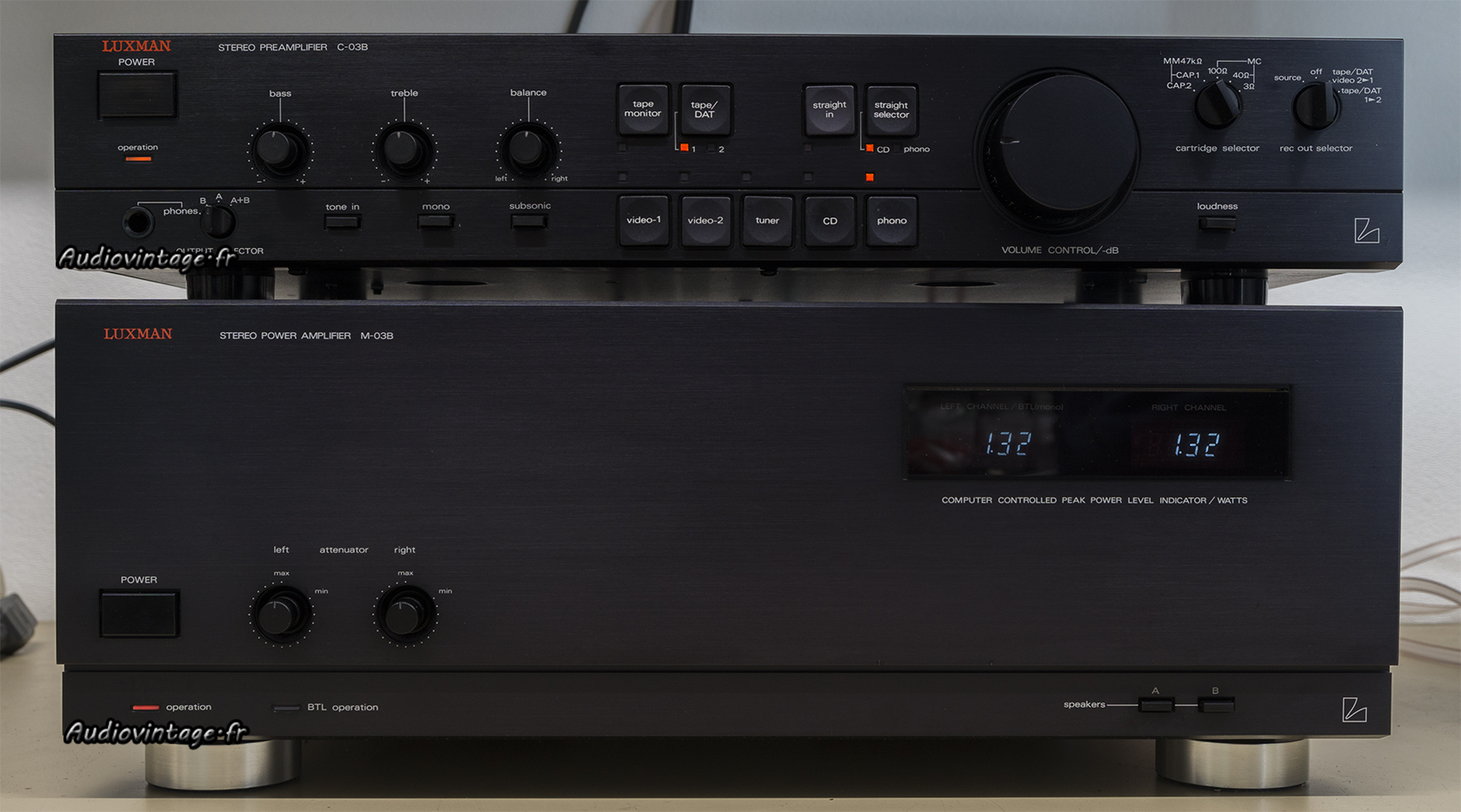

Luxman M-03B : les associés.
Deux très beaux exemplaires.

Les mesures :

Luxman M-03B : distorsion-a-2x1w-sous-8-ohms

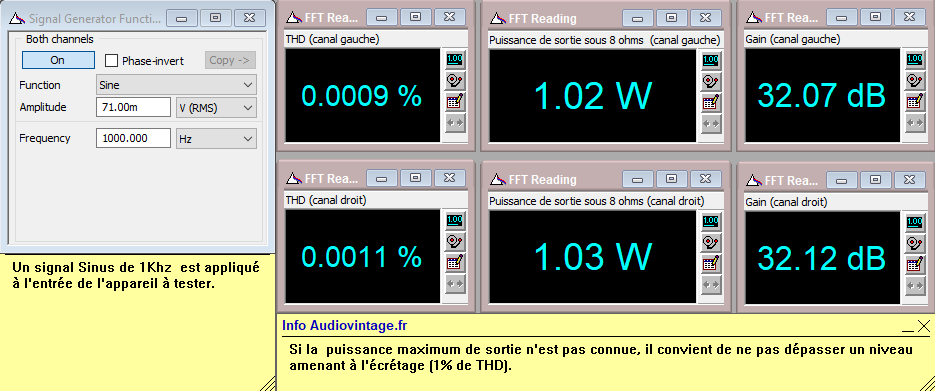

Distorsion à 2x1w sous 8 ohms.

Luxman M-03B : distorsion-a-2x200w-sous-8-ohms
Distorsion à 2x200w sous 8 ohms.

Luxman M-03B : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

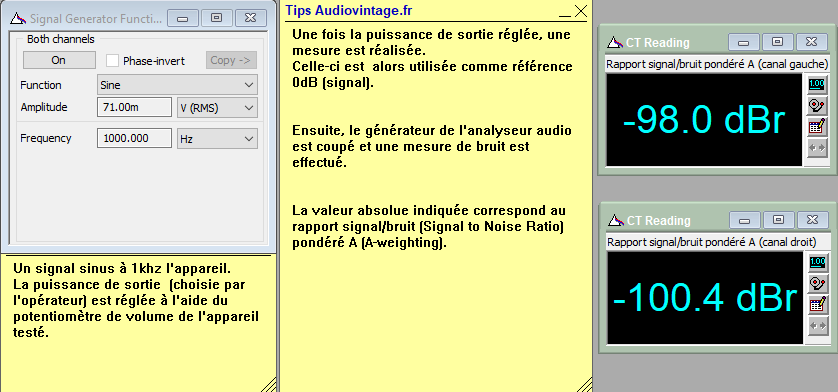

Luxman M-03B : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

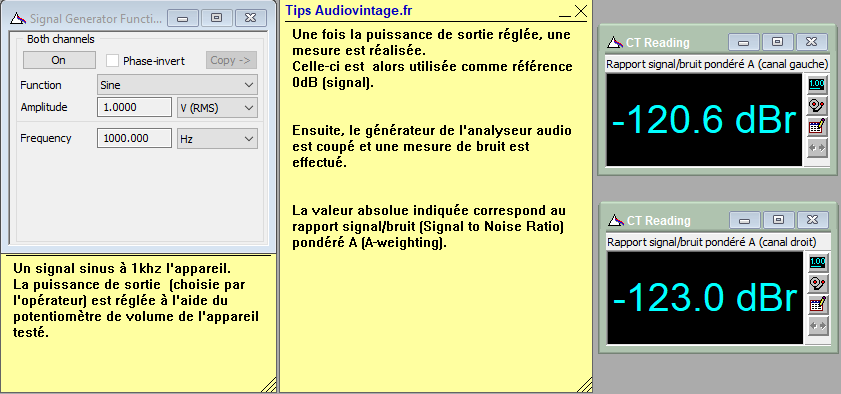

Luxman M-03B : rapport-signal-bruit-a-2x200w-sous-8-ohms
Rapport signal bruit à 2x200w sous 8 ohms.

Les mesures à l’oscilloscope :

Luxman M-03B : signal-carre-a-100hz
Luxman M-03B : signal-carre-a-1khz
Luxman M-03B : signal-carre-a-10khz

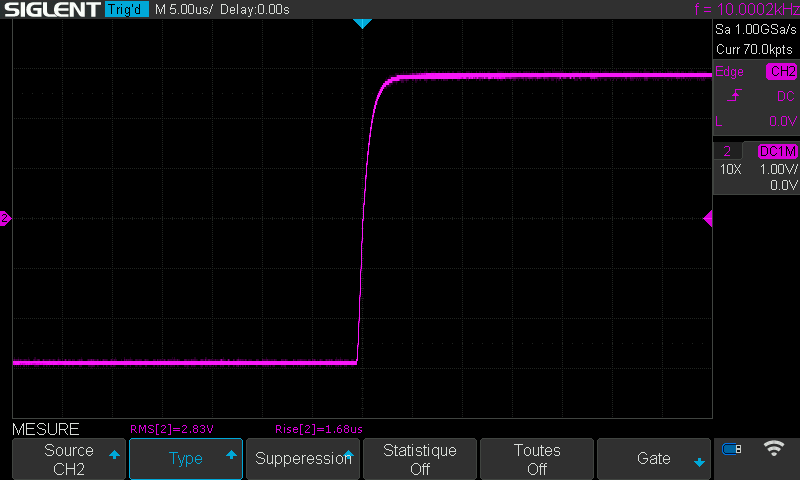

Luxman M-03B : temps-de-montee-a-10khz

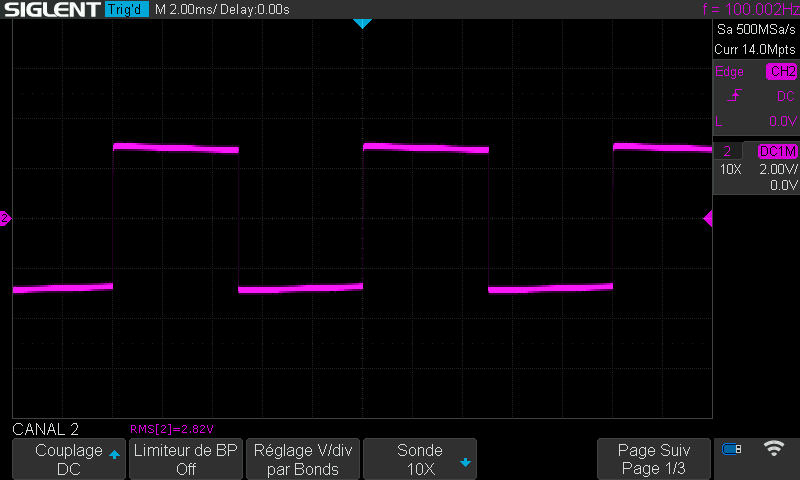

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
