Sansui AU-417

Sansui AU-417 : série connue et reconnue.
Le Sansui AU-417 n’est pas le plus courant de la série. Il utilise un châssis identique à l’AU-517 mais fait abstraction, entre autres chose, du « double-mono ».
Révision d’un exemplaire très propre mais présentant quelques soucis…

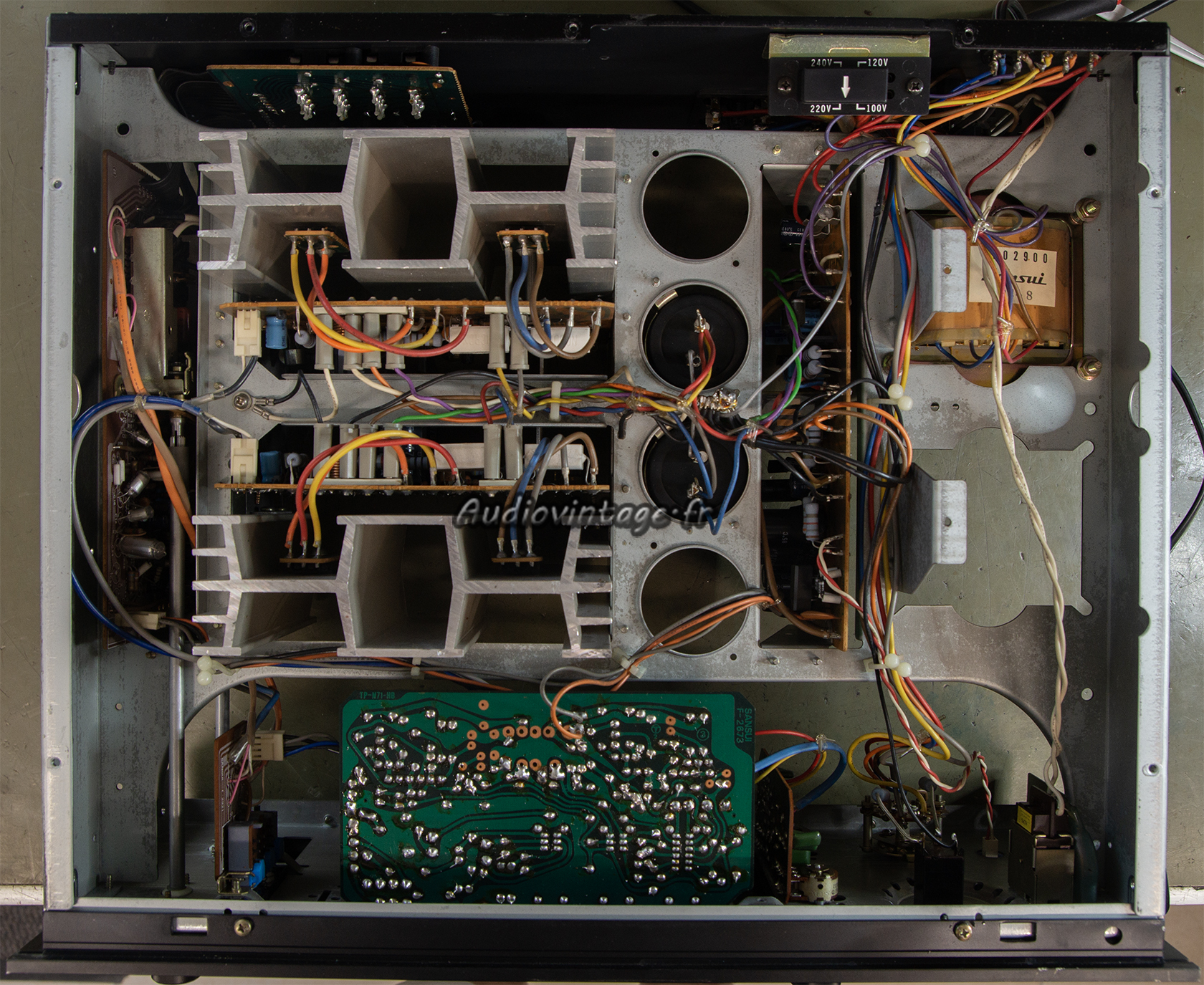

Sansui AU-417 : à son arrivée.
Sansui AU-417 : à son arrivée.
Il est dans son état d’origine, pas de bricolage, et il fonctionne encore. Il y a un déséquilibre notable à très faible niveau, lié à l’usure du potentiomètre de volume. Le relais de protection fait des siennes (oxydation) et dans tous les cas, il va avoir droit au remplacement des composants usés et/ou possiblement problématiques avec l’âge.

Sansui AU-417 : circuit d'alimentation/protection à réviser.
Le circuit d’alimentation et de protection. J’ai déjà retiré le relais pour désoxyder les contacts.

Sansui AU-417 : circuit d'alimentation/protection révisé.
Les condensateurs chimiques sont remplacés, le relais remonté, et certaines soudures sont refaites par sécurité.

Sansui AU-417 : circuit driver à revoir.
Un des deux circuits driver.

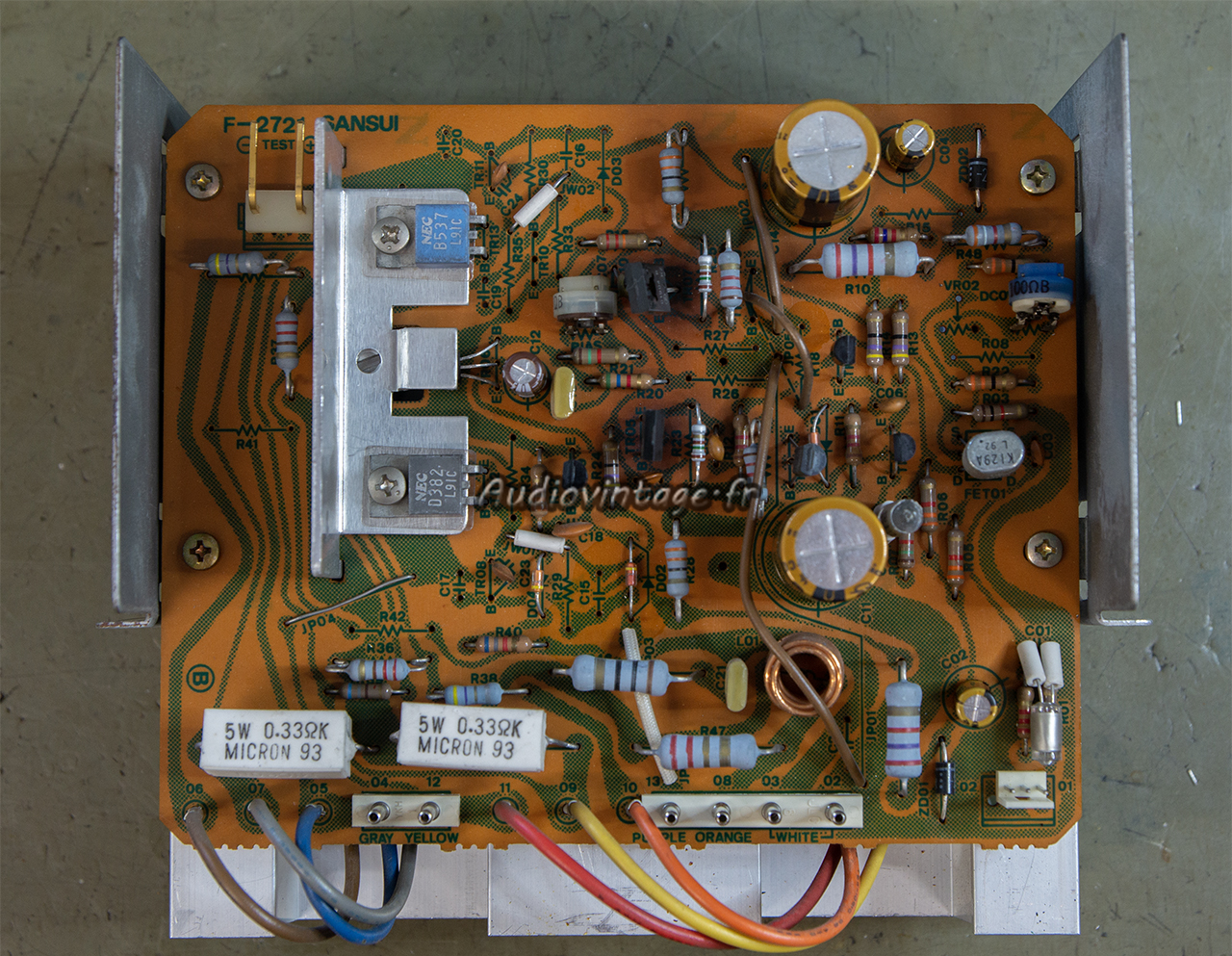

Sansui AU-417 : circuit driver révisé.
Condensateurs chimiques, résistances fusibles et certains transistors sont remplacés.

Sansui AU-417 : graisse fraiche pour les transistors de puissance.
Contrairement à l’AU-417, pas de transistors To-3 en boitier métal ici. Graisse fraiche pour tout le monde bien évidemment.

Sansui AU-417 : étage phono à réviser.
L’étage phono.

Sansui AU-417 : étage phono révisé.
Condensateurs chimiques, résistances fusibles et de nombreux transistors sont remplacés.

Sansui AU-417 : circuit de tonalité à réviser.
Le circuit de tonalité.

Sansui AU-417 : circuit de tonalité révisé.
Tous les condensateurs chimiques et transistors sont remplacés.

Sansui AU-417 : terminé.
Sansui AU-417 : terminé.
Les deux condensateurs de filtrage sont bons à la mesure, ils restent en place. Les commandes sont nettoyées, le potentiomètre de volume est remplacé.
Enfin les courants de repos sont ajustés, les tensions d’offset contrôlées. Terminé.

Sansui AU-417 : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-417 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-417 : distorsion-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-417 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-417 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-417 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.

Sansui AU-417 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-417 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-417 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-417 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-417 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

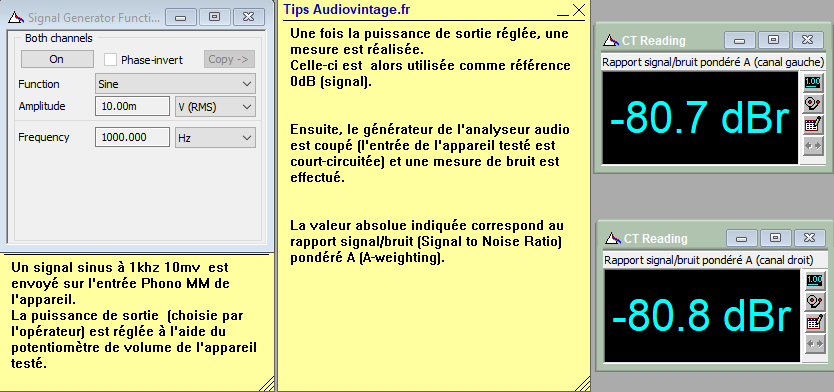

Sansui AU-417 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-417 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-417 : signal-carre-a-100hz
Sansui AU-417 : signal-carre-a-1khz
Sansui AU-417 : signal-carre-a-10khz
Sansui AU-417 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
