Pioneer D-23

Pioneer D-23 : ou est la notice ? :)
Un appareil rare chez Audiovintage, révision complète d’un filtre actif analogique 4 canaux Pioneer D-23.

Pioneer D-23 : à son arrivée.
L’appareil est une pure version japonaise, c’est-à-dire en 100v seulement. Son utilisation en France nécessite donc un transformateur 100v vers 230v voire un « variac » réglé sur 100v en sortie.
Après essai, il est fonctionnel et va recevoir des soins normaux pour un appareil de cet âge.

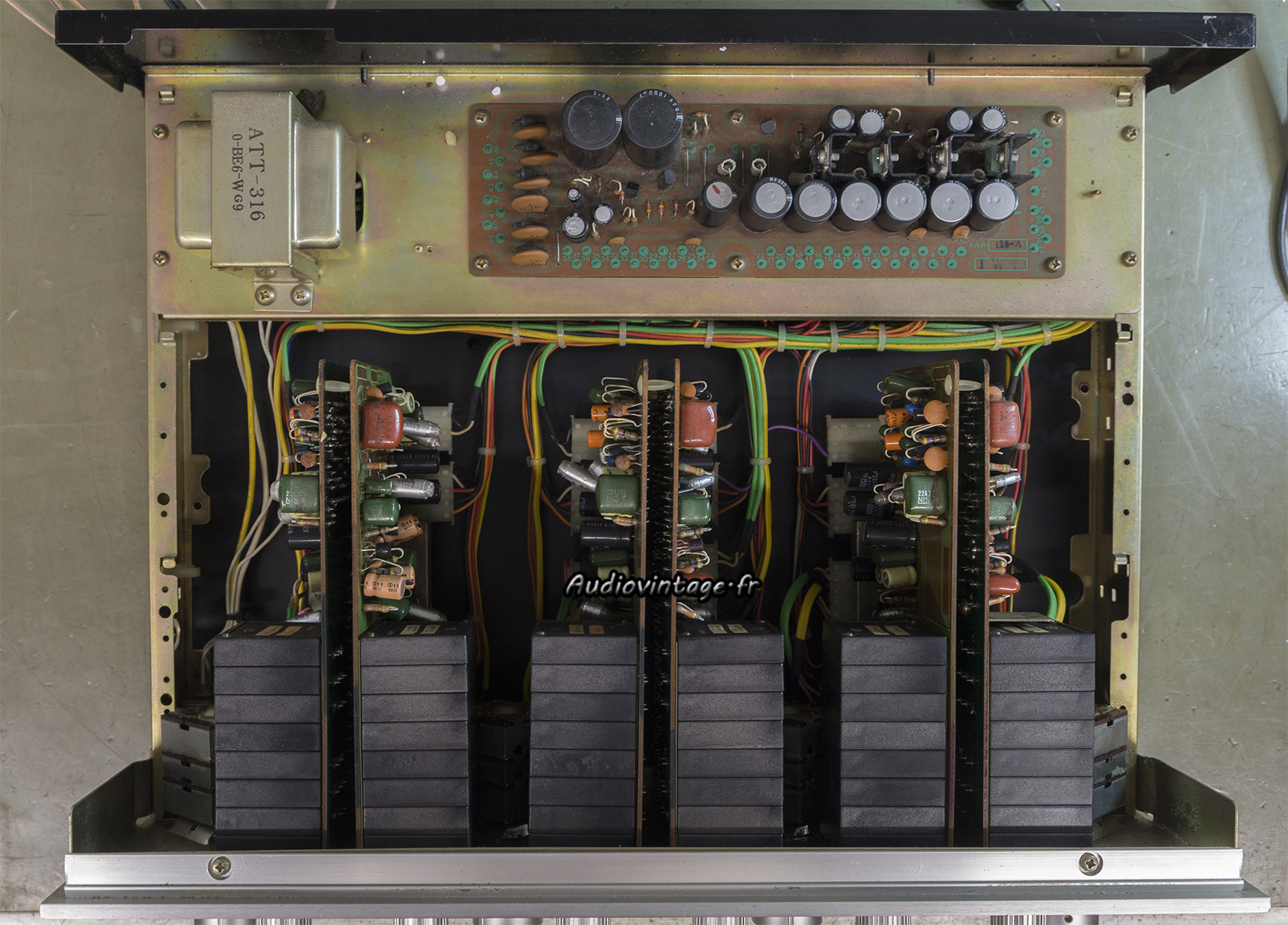

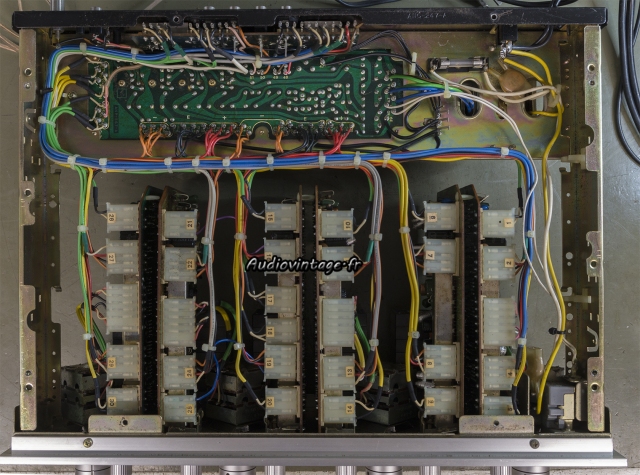

Pioneer D-23 : sous la bête.
La construction est jolie et permet un retrait relativement simple des différents circuits.
Je présenterais ici que trois circuits sur six, les trois derniers étant des copies parfaites des trois premiers.
A noter que cet exemplaire a eu droit à une intervention passé très bien réalisée, avec le remplacement de tous les transistors petits signaux présents sur les six circuits.
Les transistors originaux étant des références particulièrement problématiques avec l’âge, c’est donc un peu moins de boulot pour moi 🙂

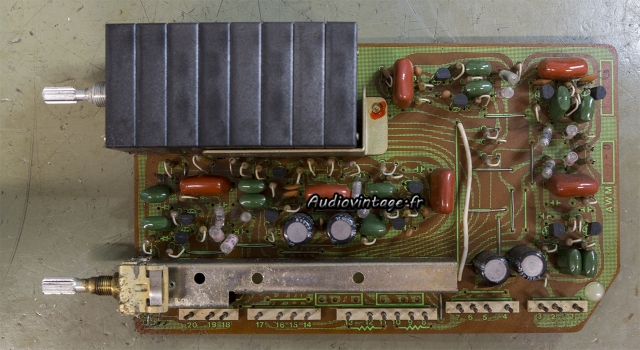

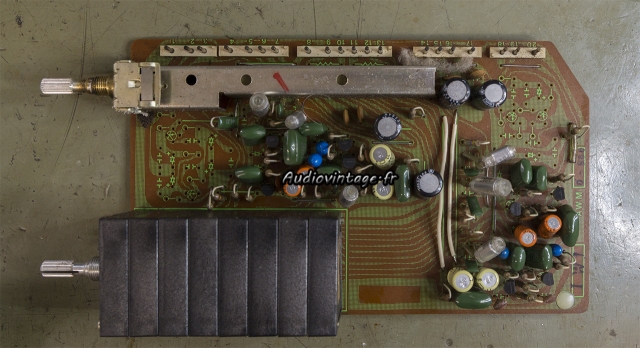

Pioneer D-23 : circuit à revoir.
Pioneer D-23 : circuit à revoir.
Pioneer D-23 : circuit à revoir.
Voici donc trois des six circuits « filtres ».

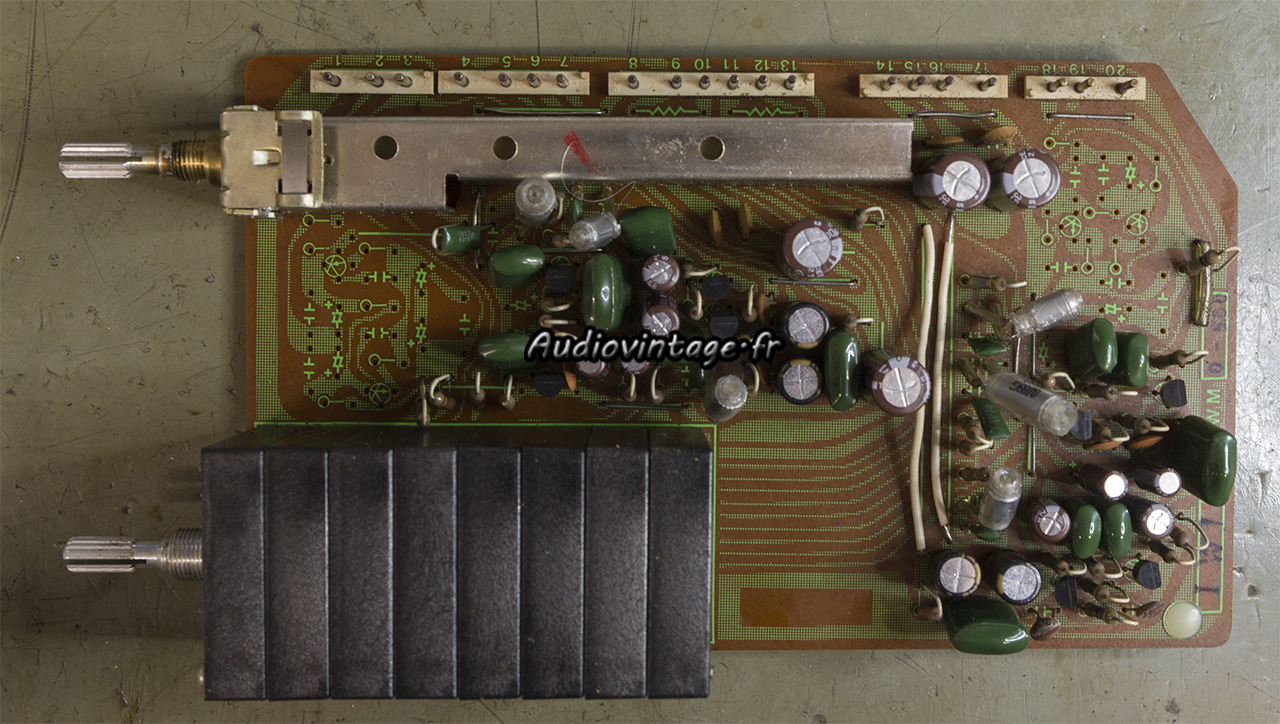

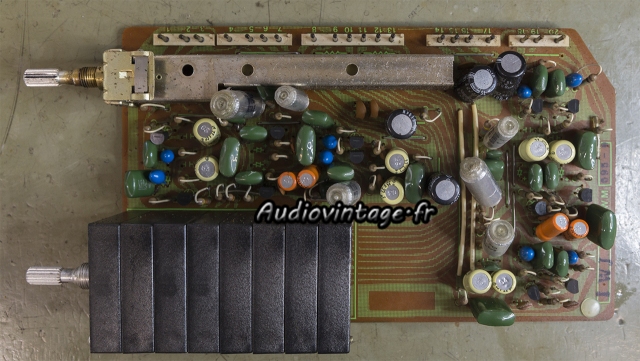

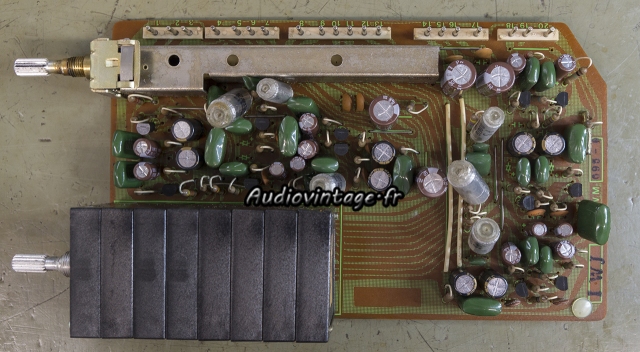

Pioneer D-23 : condensateurs chimiques neufs.
Pioneer D-23 : condensateurs chimiques neufs.
Pioneer D-23 : condensateurs chimiques neufs.
Tous les condensateurs chimiques sont remplacés, les connecteurs sont désoxydés. Les commandes seront nettoyées en fin d’intervention, avant le remontage dans l’appareil.

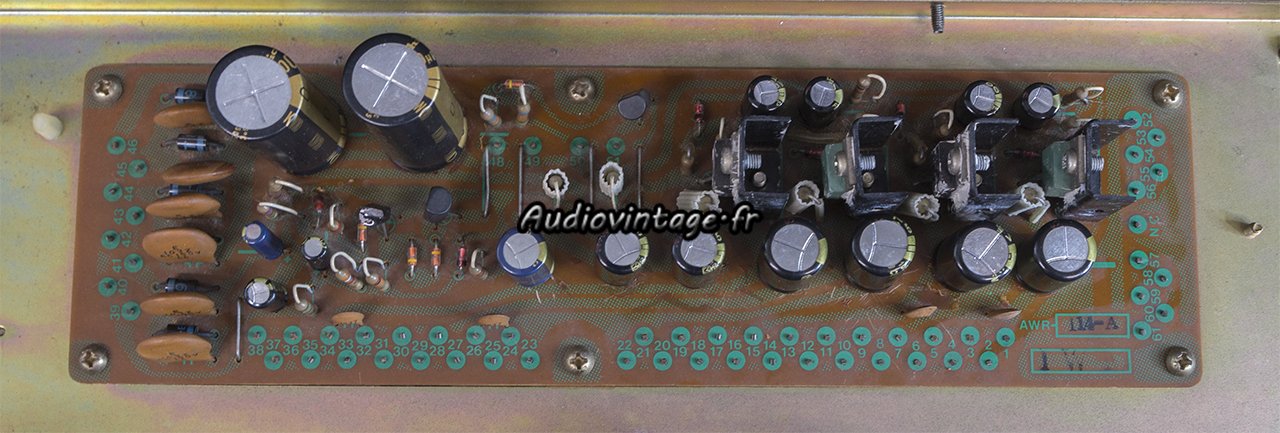

Pioneer D-23 : alimentation à réviser.
Le circuit d’alimentation.

Pioneer D-23 : alimentation révisée.
Ici encore, condensateurs chimiques neufs, quelques vérifications supplémentaires sont faites, et des soudures sont refaites par sécurité.

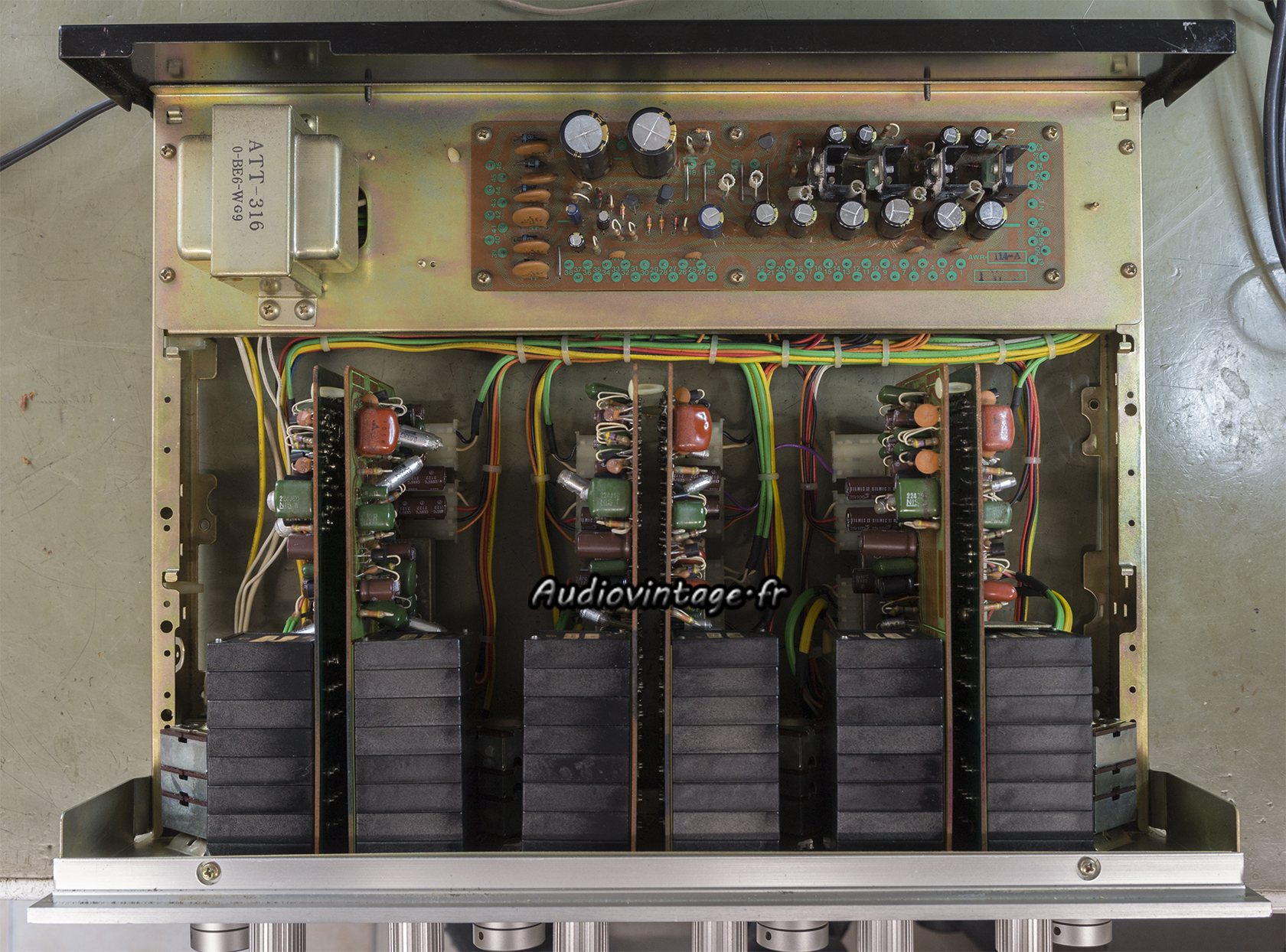

Pioneer D-23 : terminé.
Circuits remontés dans l’appareil. Terminé.

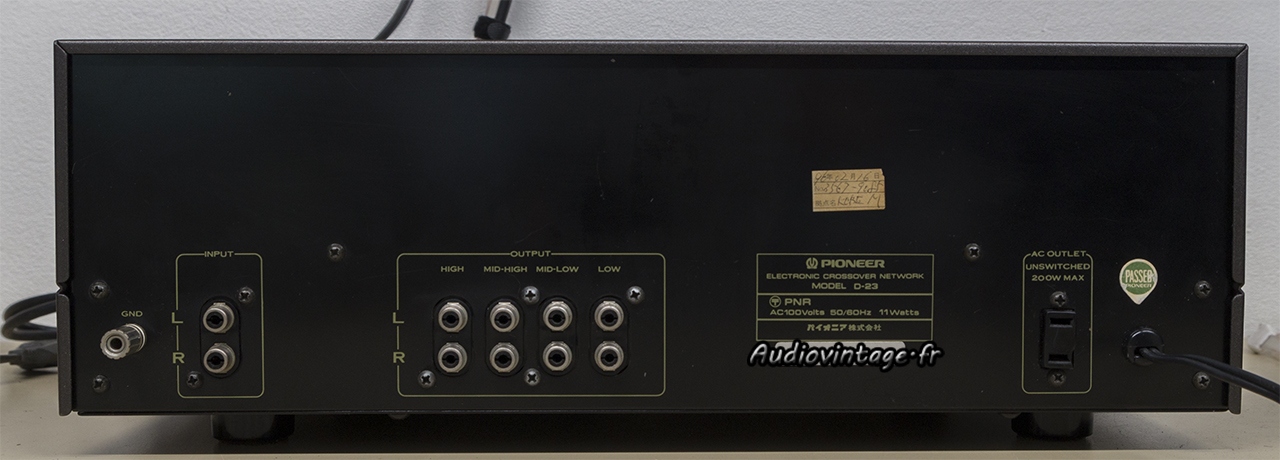

Pioneer D-23 : connectique.
Connectique.

Les mesures :

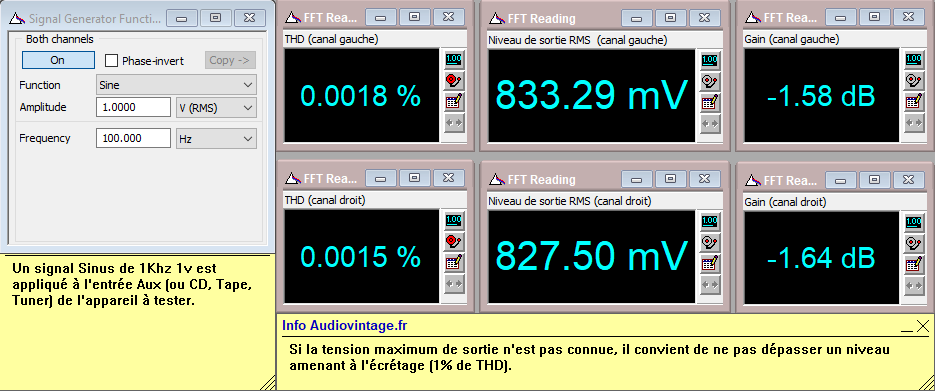

Pioneer D-23 : distorsion-a-100hz-sortie-Low-coupure-200hz-18db
Distorsion à 100hz, sortie Low, coupure 200hz, 18db.

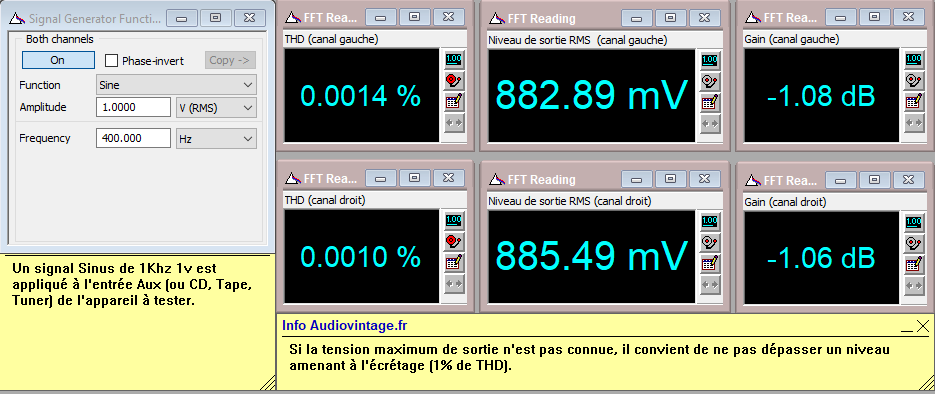

Pioneer D-23 : distorsion-a-400hz-sortie-mid-Low-coupure-200hz-et-1khz-18db
Distorsion à 400hz, sortie mid-Low, coupure 200hz et 1khz, 18db.

Pioneer D-23 : distorsion-a-2.5khz-sortie-mid-high-coupure-1khz-et-5khz-18db
Distorsion à 2.5khz, sortie mid-high, coupure 1khz et 5khz, 18db

Pioneer D-23 : distorsion-a-8khz-sortie-high-coupure-5khz-18db
Distorsion à 8khz, sortie high, coupure 5khz, 18db.

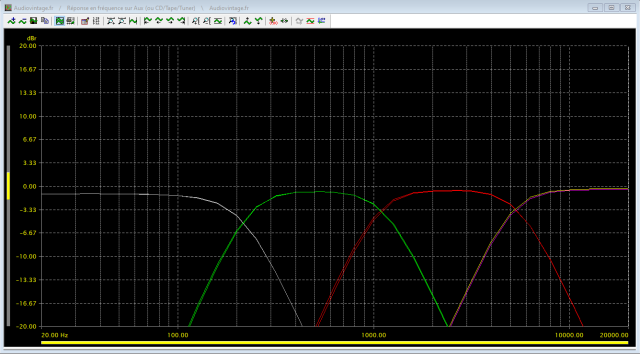

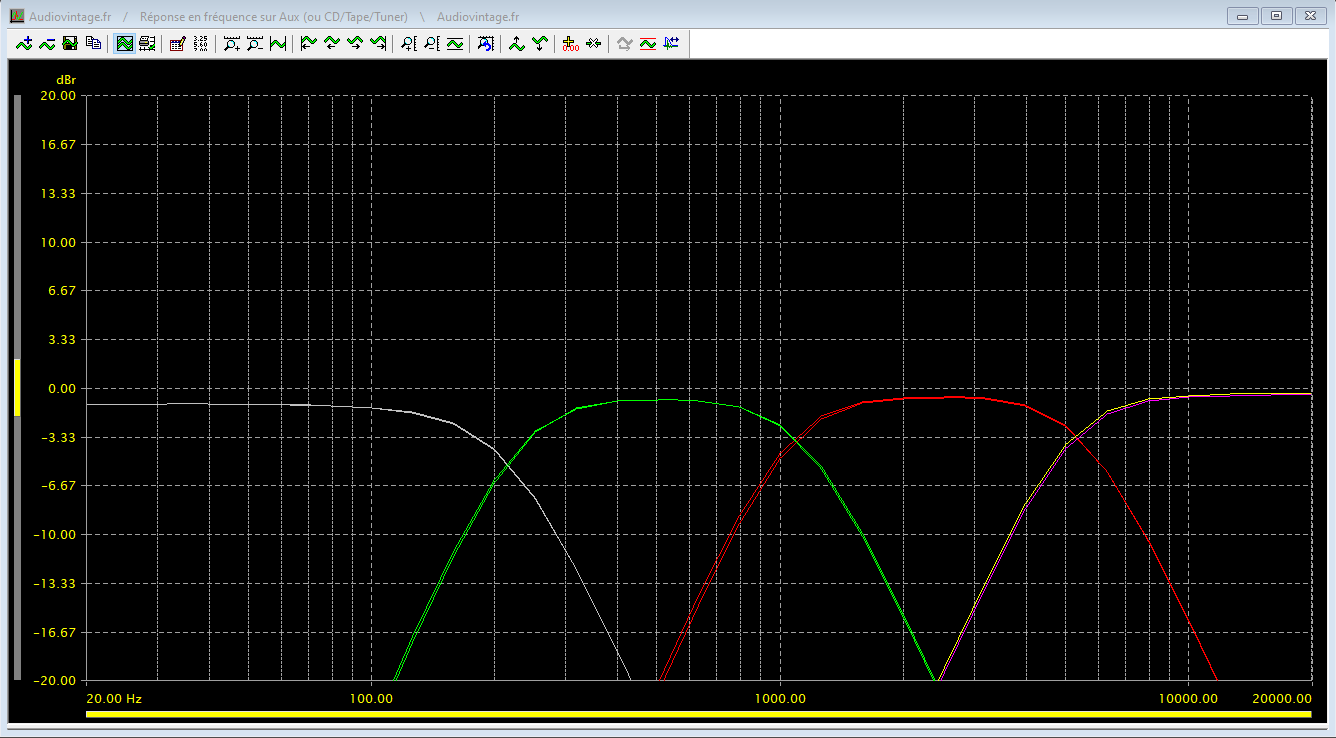

Pioneer D-23 : reponse-en-frequence-coupures-200hz-1khz-5khz-18db
Réponse en fréquence, coupures 200hz, 1khz, 5khz, 18db

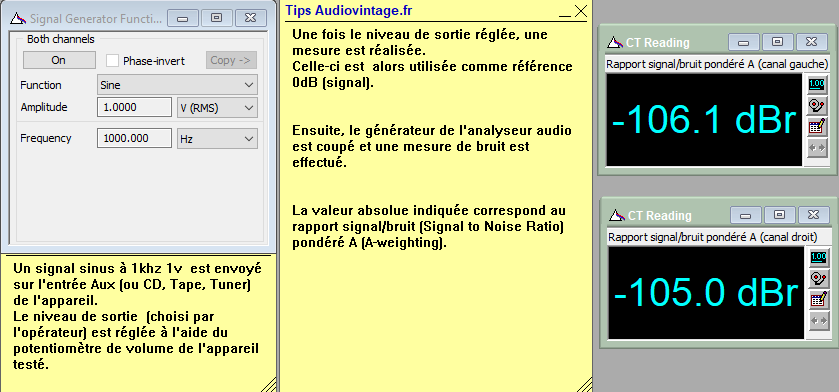

Pioneer D-23 : rapport-signal-bruit-en-sortie-mid-high-a-1khz-coupures-500hz-et-2khz-18db
Rapport signal bruit en sortie mid-high à 1khz, coupures 500hz et 2khz, 18db.
