Un « petit » nouveau sur le site.

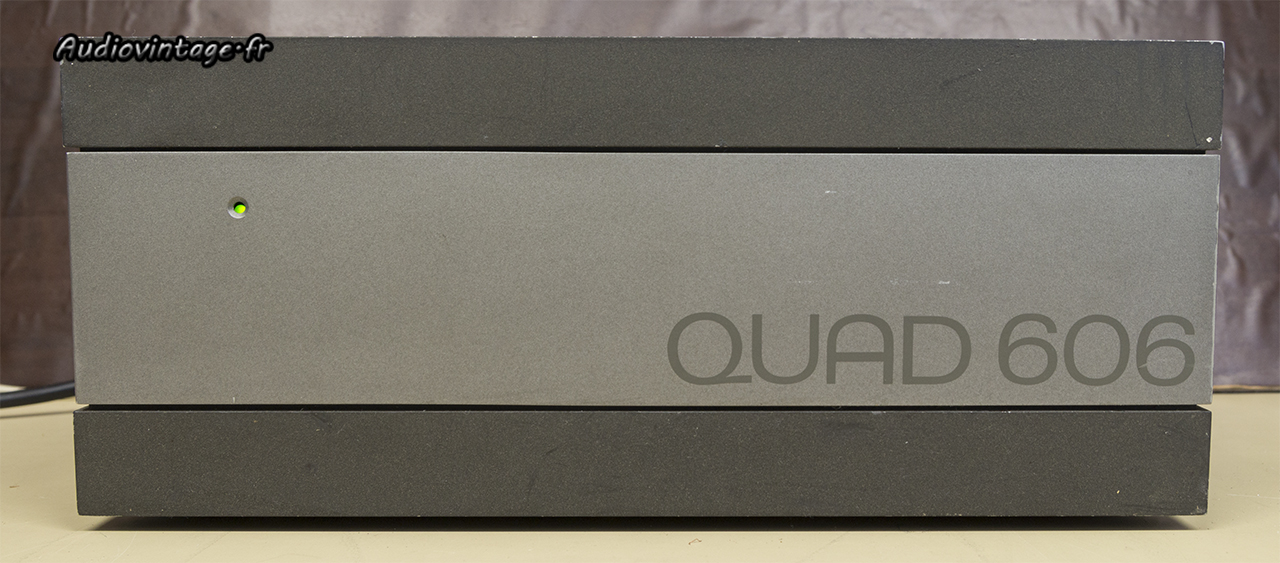

Nom de famille Quad, prénom 606, signes particuliers : nécessite une bonne remise à niveau.

Quad 606

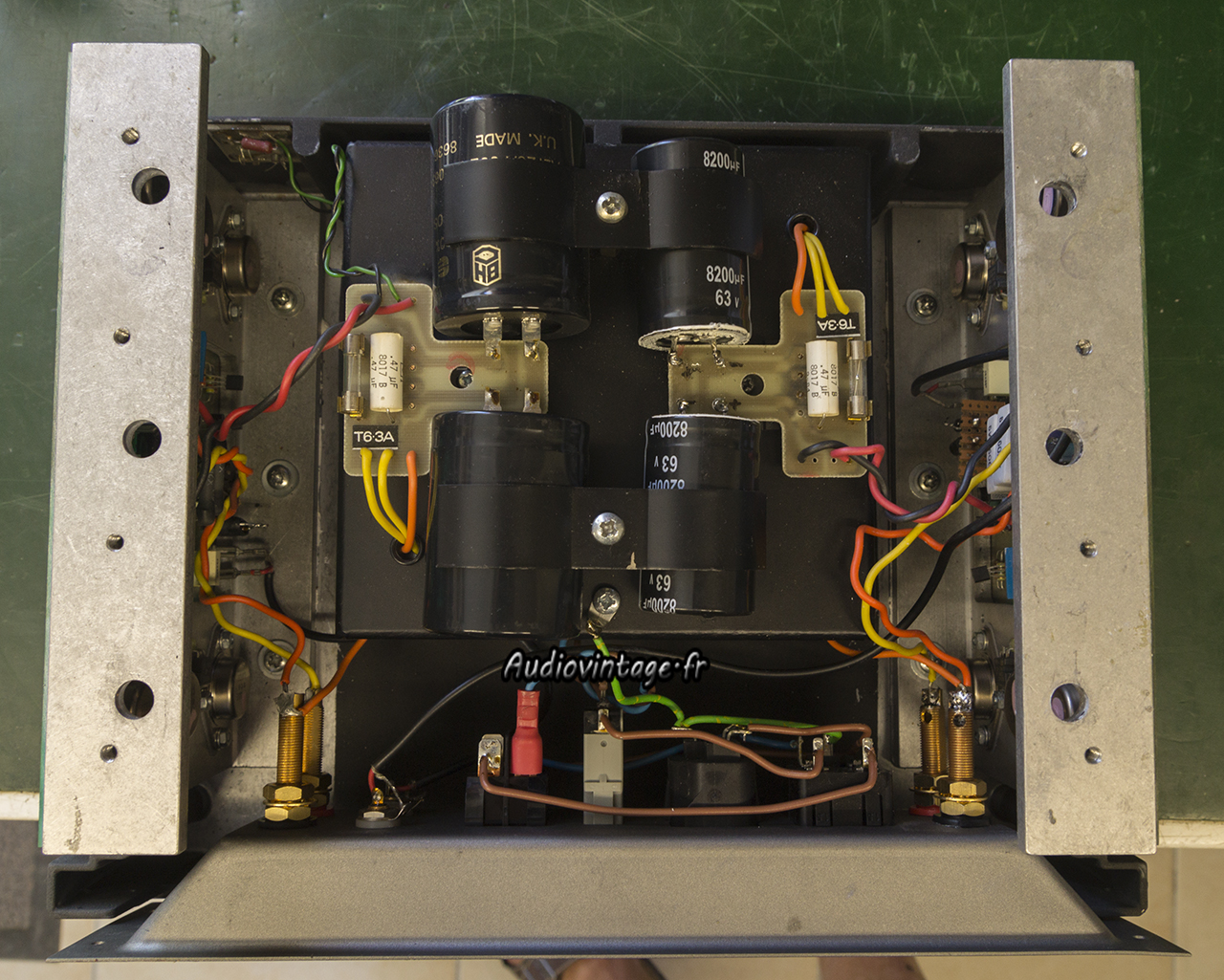

Bon, on note tout de suite une différence entre les deux canaux.

Quad 606
A droite, les condensateurs de filtrage ont été remplacés. Les marques blanches sous les condensateurs montrent qu’ils étaient auparavant collés sur un circuit imprimé quelque part dans un autre appareil. Il s’agit donc de composants de récupération.

Quad 606

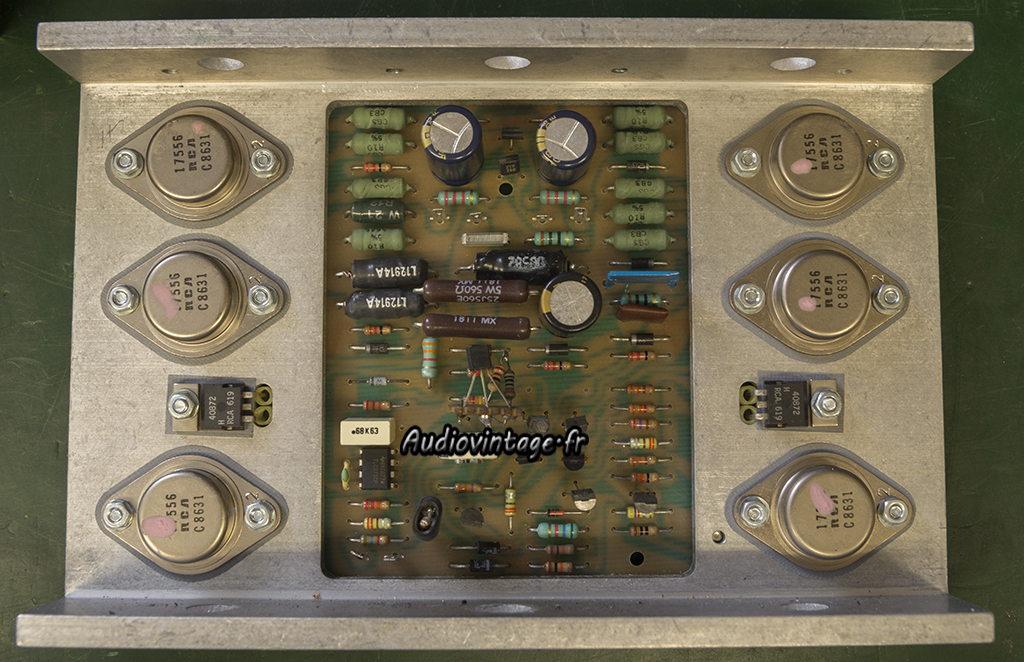

Ce canal a certainement subi une panne importante dans le passé, le pont de redressement a été remplacé tout comme certains composants du circuit d’amplification.
A noter que sur les deux circuits, le générateur de courant J503, difficilement trouvable aujourd’hui, a été remplacé par un montage à base de LM334 et de résistances. Cette modification n’appelle pas de critique particulière.

Quad 606
Condensateurs chimiques et trois résistances neuves prennent place sur le circuit.

Quad 606

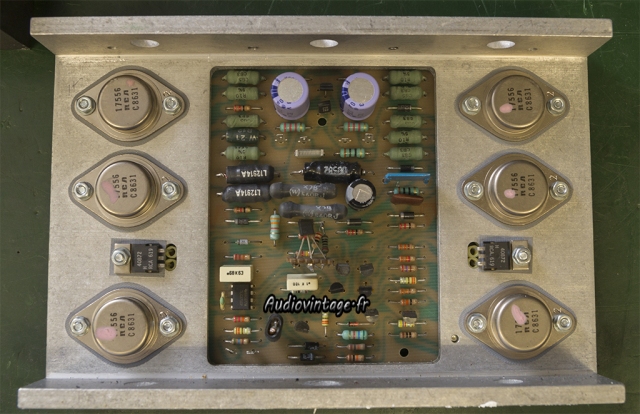

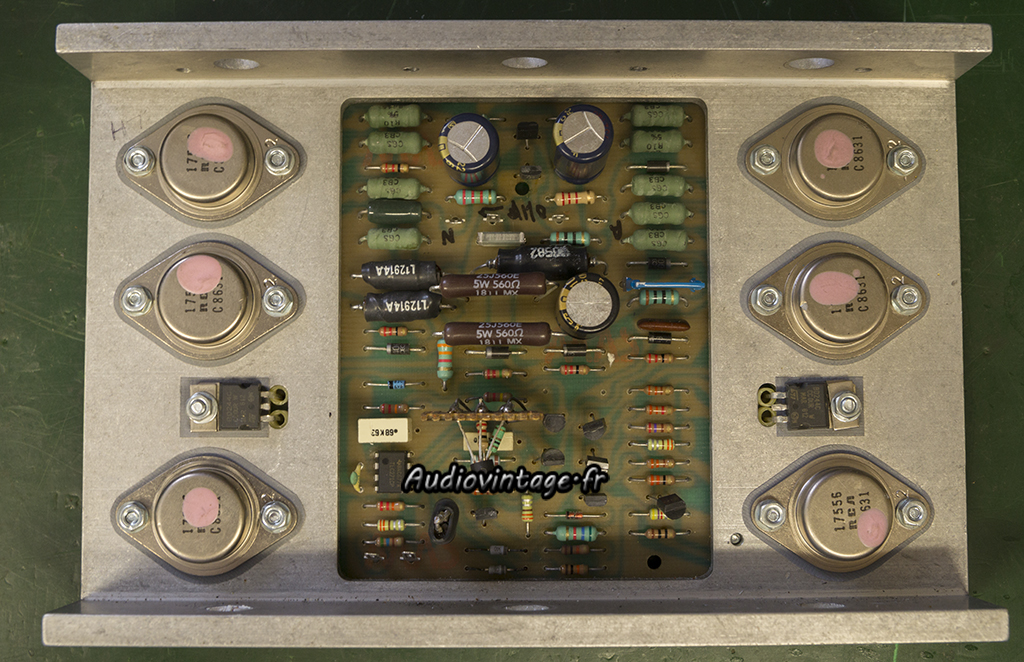

Le second canal est quasiment dans son état d’origine.

Quad 606

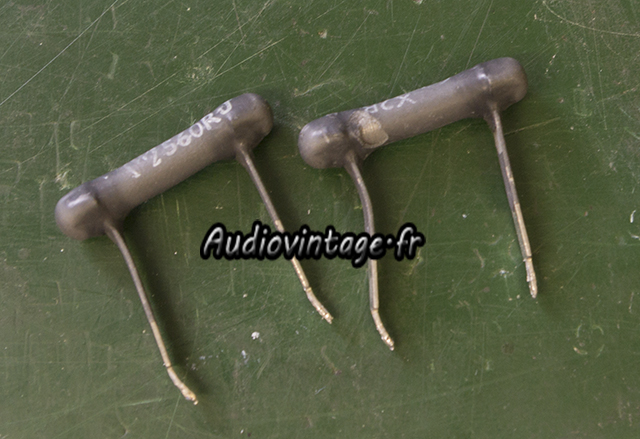

Ces résistances sont légèrement sous dimensionnées et deviennent fragiles avec le temps.

Quad 606

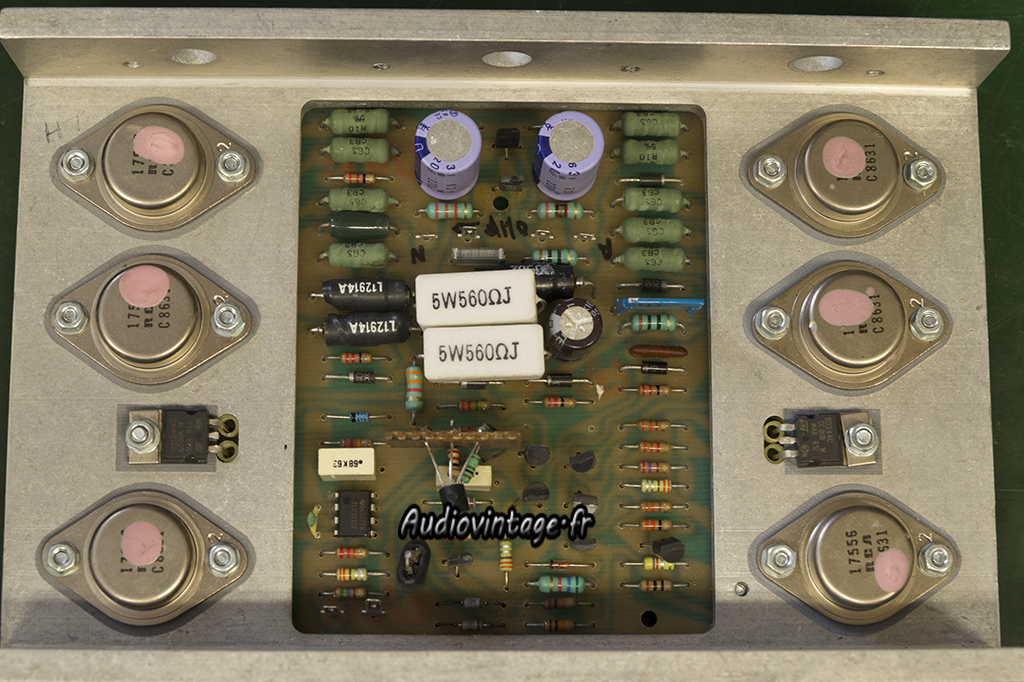

Canal révisé.

Quad 606

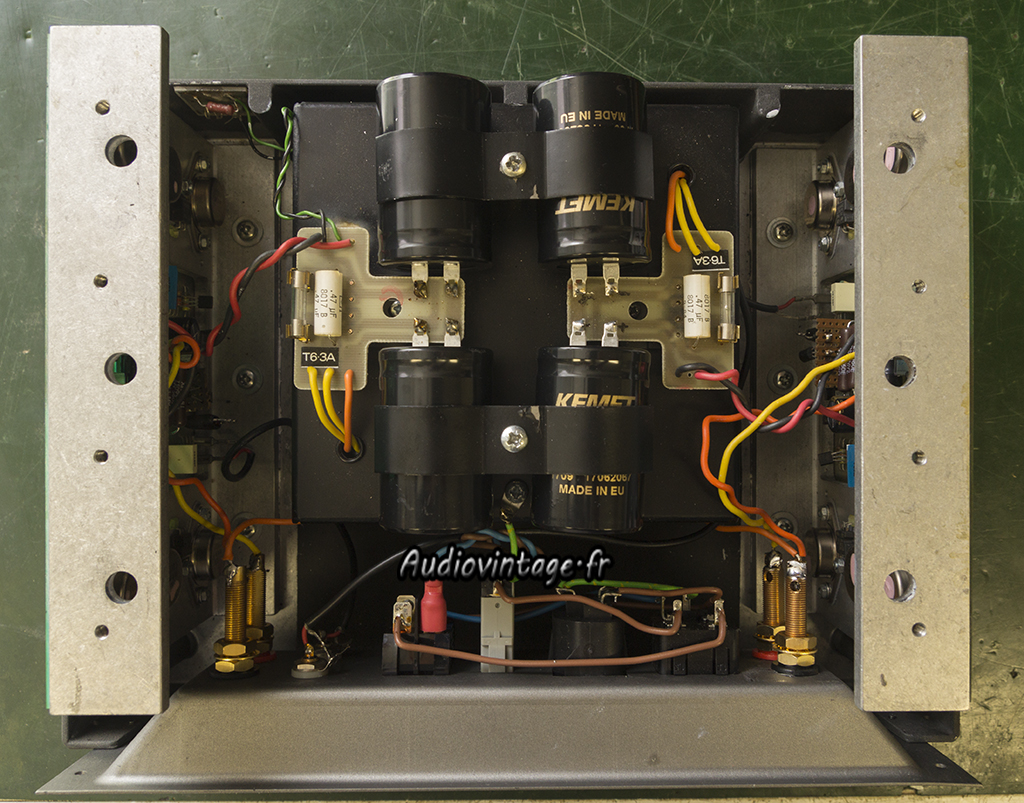

Les chimiques de filtrage laissent place à des remplaçants neufs de bonne qualité.

Quad 606
Distorsion relevée à puissance nominale sous 8 ohms.

Quad 606
Réponse en fréquence sous 8 ohms (1w à 1khz).

Quad 606

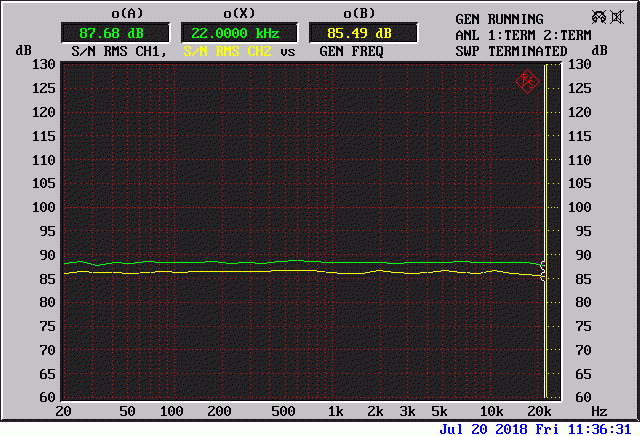

Rapport signal bruit sous 8 ohms (30w à 1khz) pondération A.

Quad 606
Quad 606
Quad 606
Quad 606

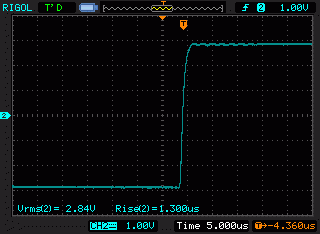

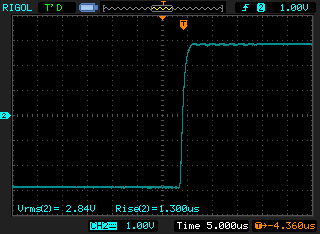

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Quad 606

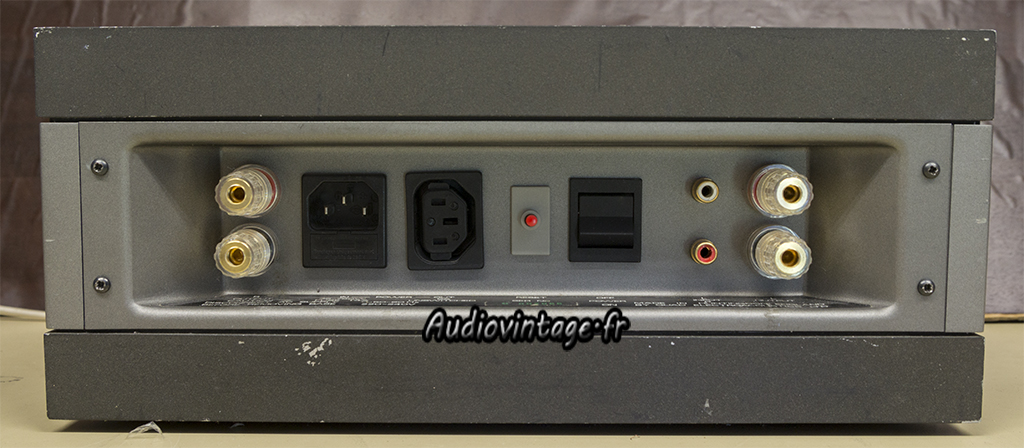

Connectique.
