Ce Sony m’a été confié avec une « petite panne », mais après l’avoir observé sous toutes les coutures, je me demande bien comment il pouvait encore fonctionner…

Sony TA-F6B
Au premier coup d’œil, il parait sain. Il fonctionne sur les deux canaux, mais il n’y a pas de son sur les entrées phono MM ou MC.

Sony TA-F6B
Cette panne de phono est diagnostiquée assez rapidement. Les coupables se trouvent sur le circuit le moins accessible de l’appareil.
L’alimentation de l’étage phono est défectueuse. Les transistors de cette section sont montés tête en bas, ils ont chaud, très chaud, et c’est une panne qui semble assez commune sur ce modèle.

Sony TA-F6B

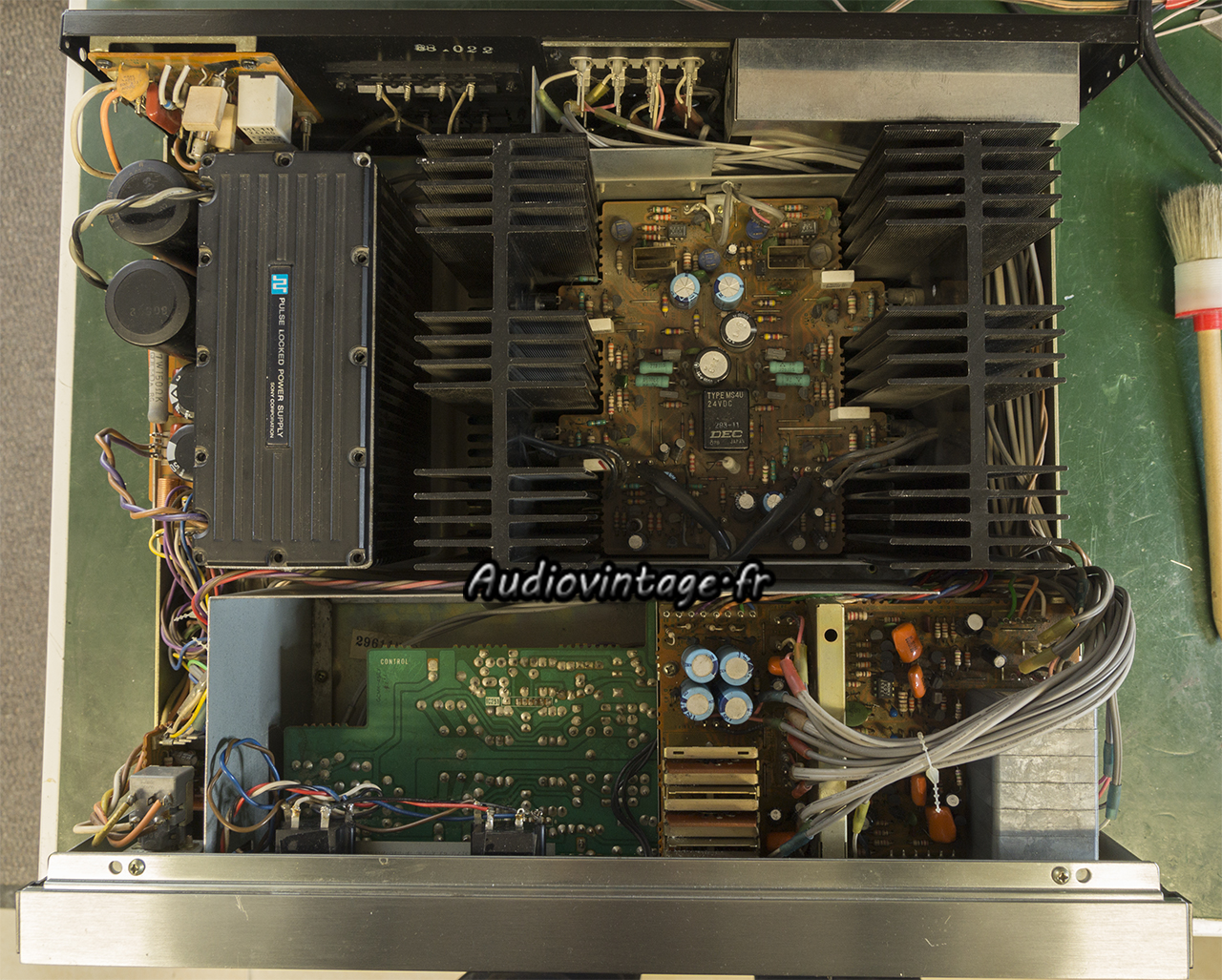

Retrait de l’alimentation à découpage.

Sony TA-F6B

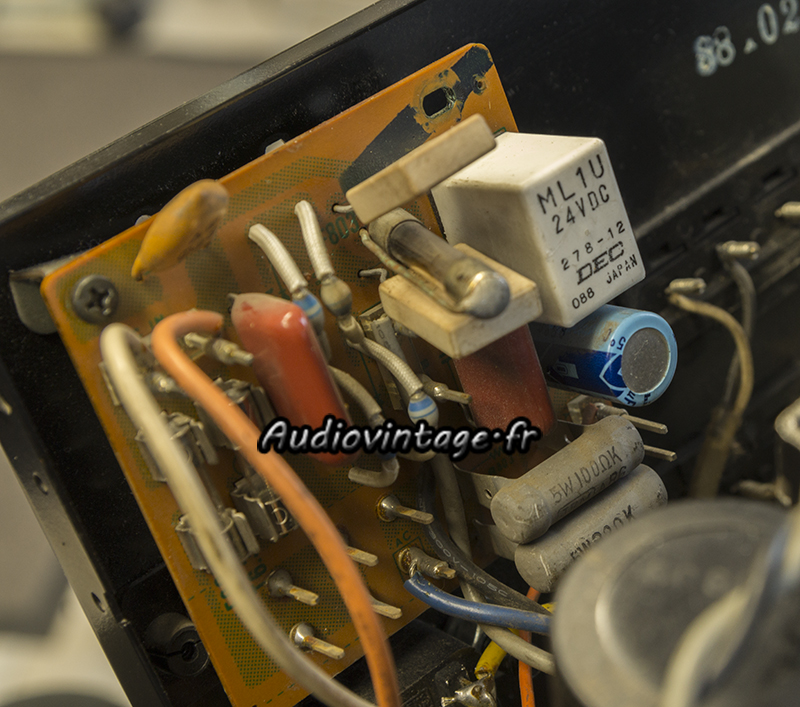

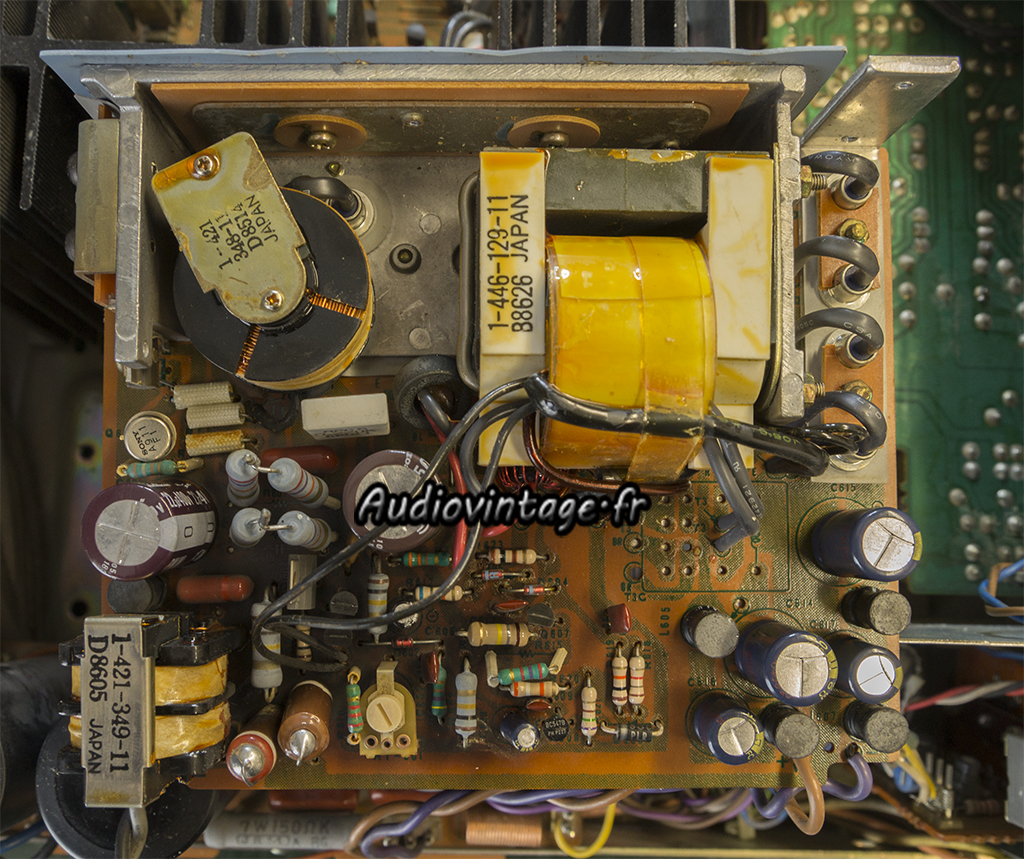

Ici aussi il fait chaud. On notera le condensateur haute tension qui penche bizarrement.

Sony TA-F6B

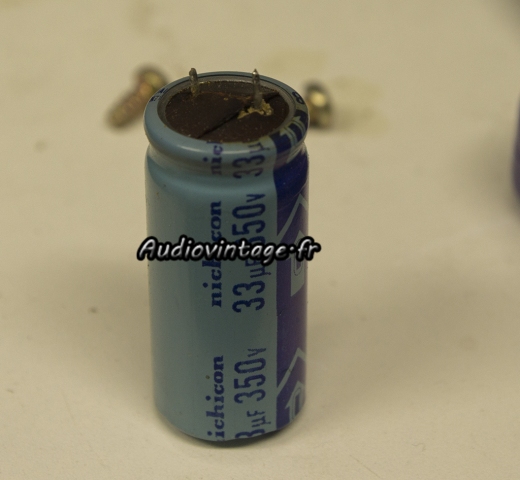

Il penche car il s’est ouvert à sa base, une de ses deux pattes n’était en contact avec le circuit que de façon « approximative ».
La plupart des autres condensateurs chimiques sont cuits, des soudures sont en mauvais état, une résistance à bien souffert.

Sony TA-F6B

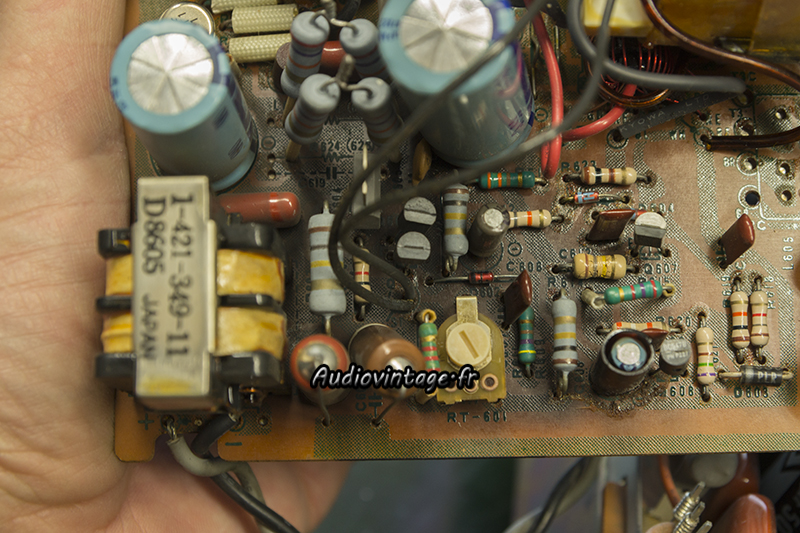

L’alimentation est refaite. Outre les composants remplacés visibles sur la photo, de nombreuses mesures sont effectuées pour avoir la certitude de ne pas être passé à côté d’un problème en devenir…

Sony TA-F6B

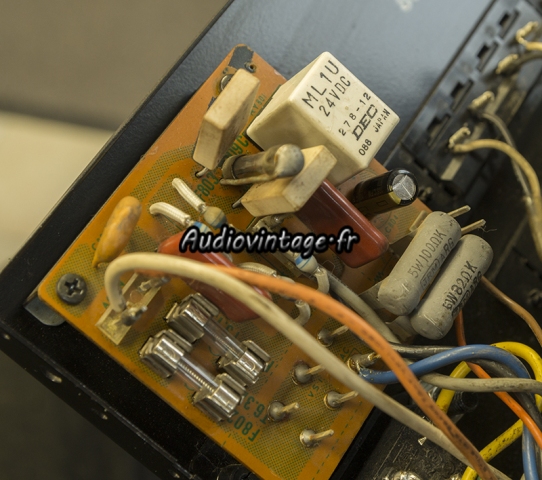

Le Power supply « B ».
Ici, à part une vis manquante, tout semble correct.

Sony TA-F6B

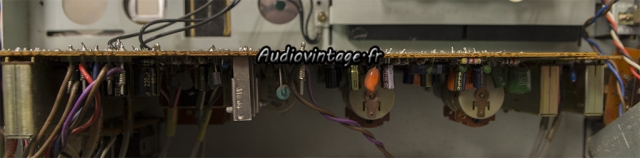

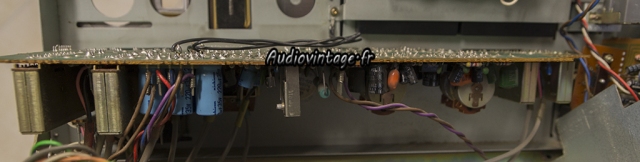

Mais dessous, travail de cochon.

Sony TA-F6B
Capa remplacée, relai nettoyé, le côté soudure a été nettoyé et refait proprement.

Sony TA-F6B

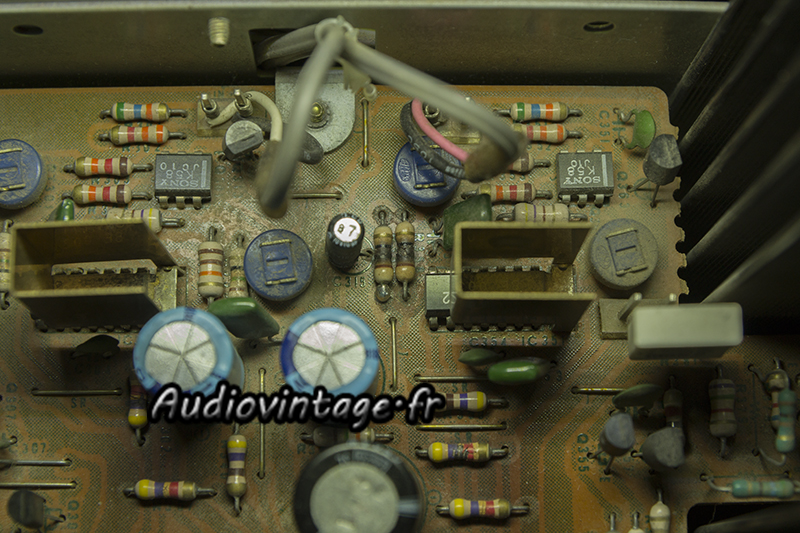

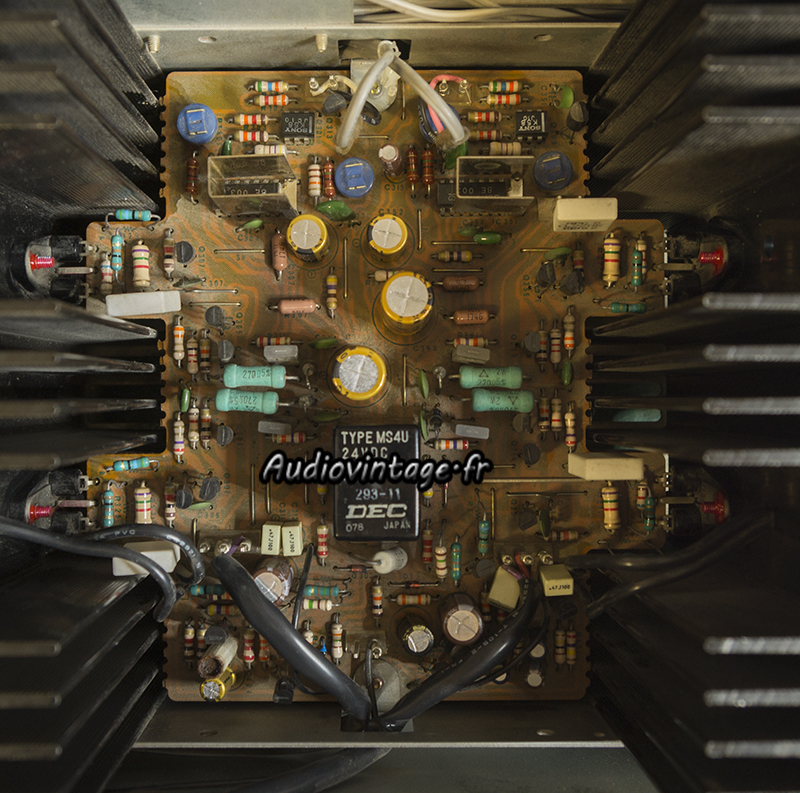

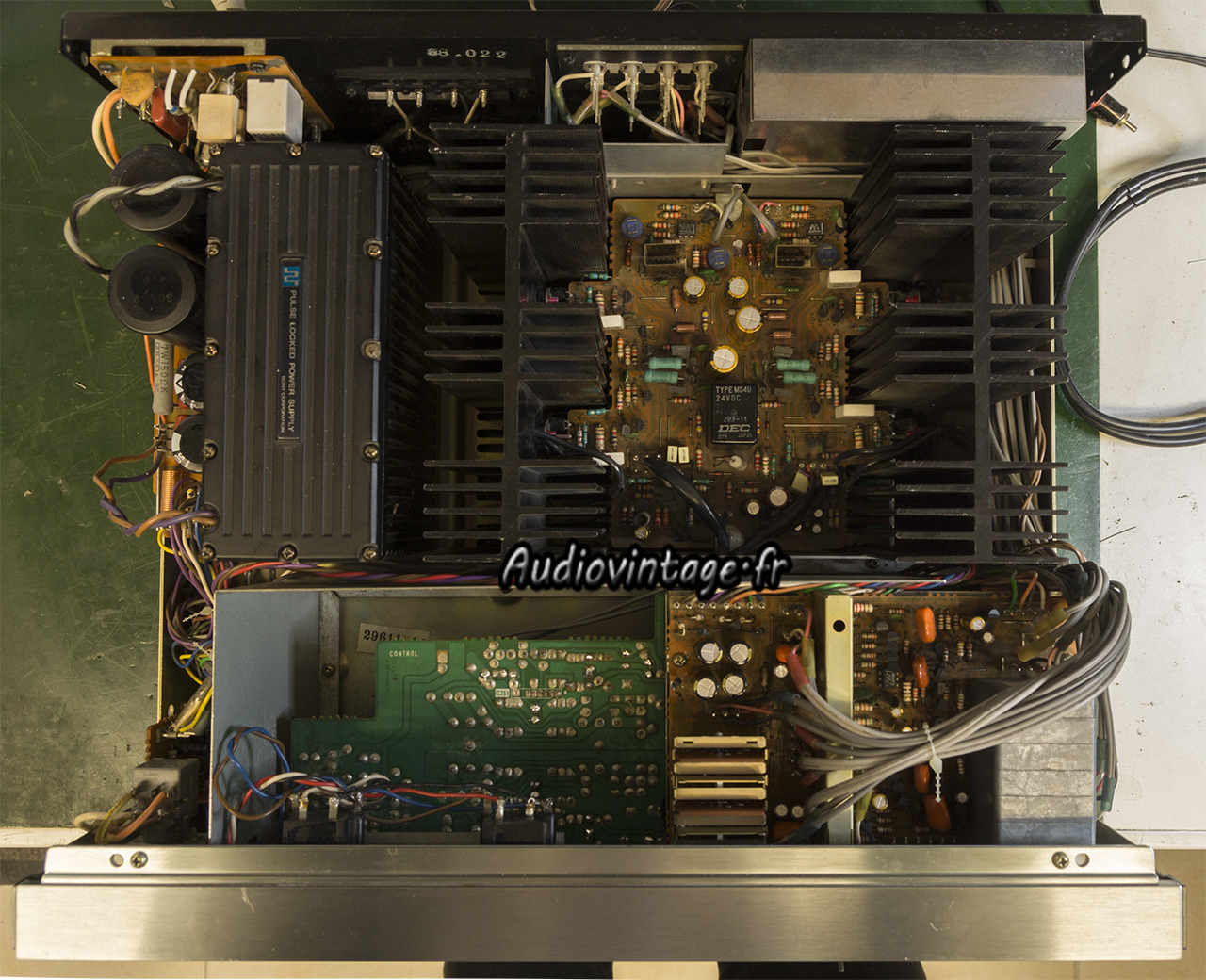

Le circuit principal regroupant amplification et protection.

Sony TA-F6B
Sony TA-F6B
Sony TA-F6B

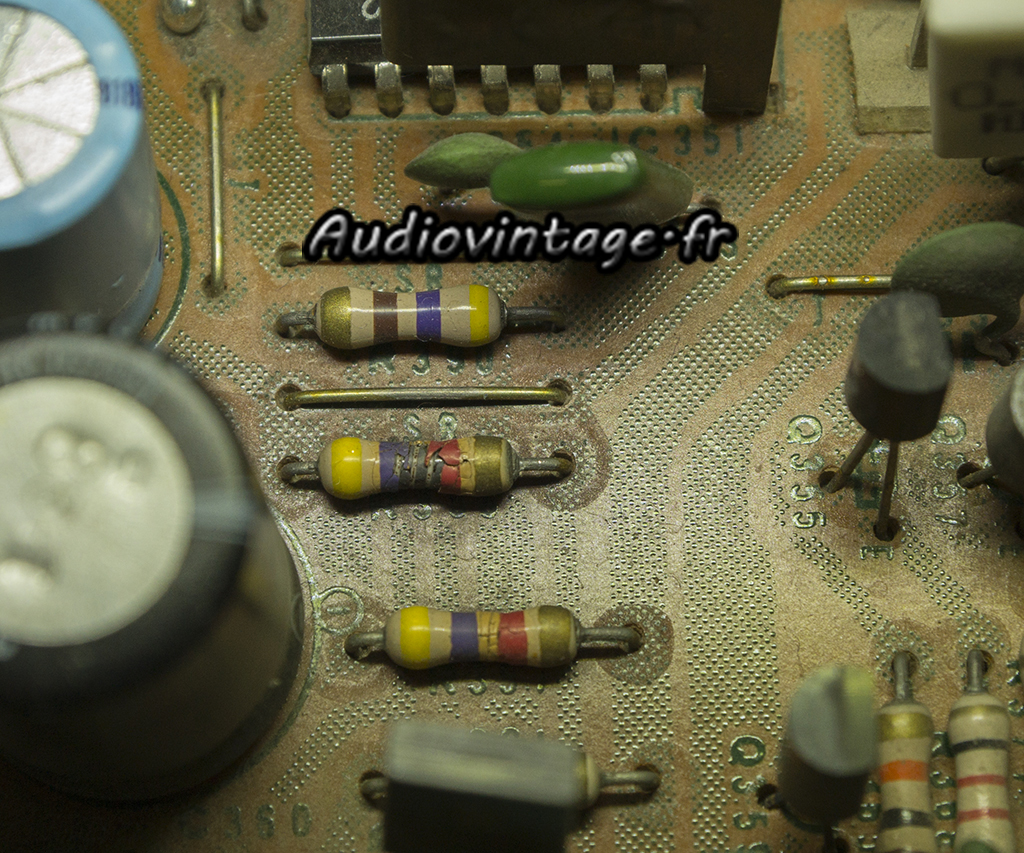

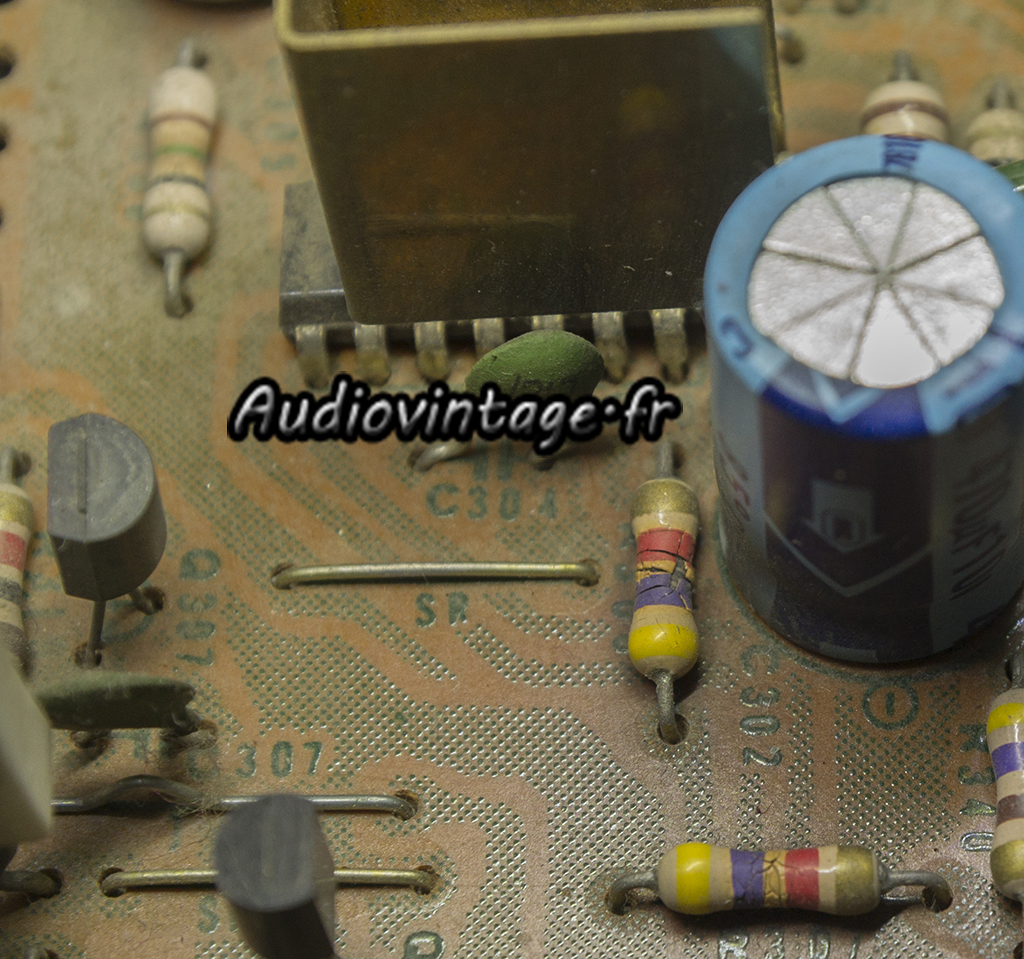

De plus près, on note que de nombreuses résistances ne sont plus très fraiches…

Sony TA-F6B

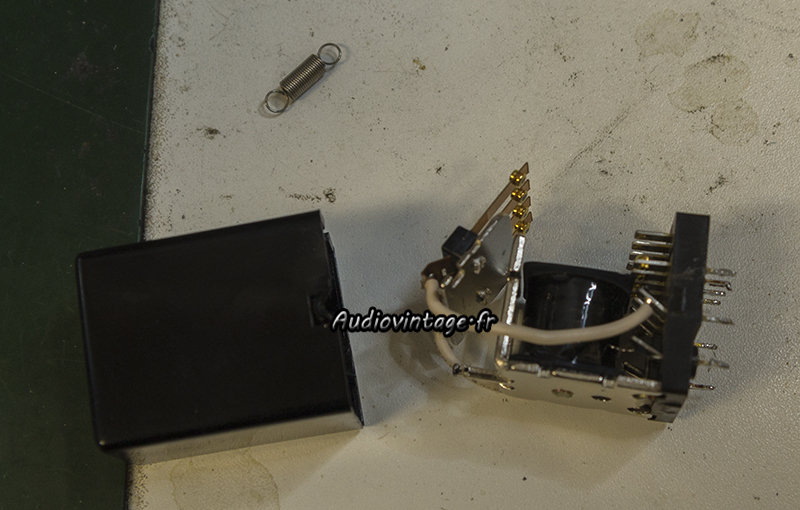

Le relais est démonté et ses contacts nettoyés (il en avait vraiment besoin).

Sony TA-F6B
Tout ce qui était « louche » a été remplacé.

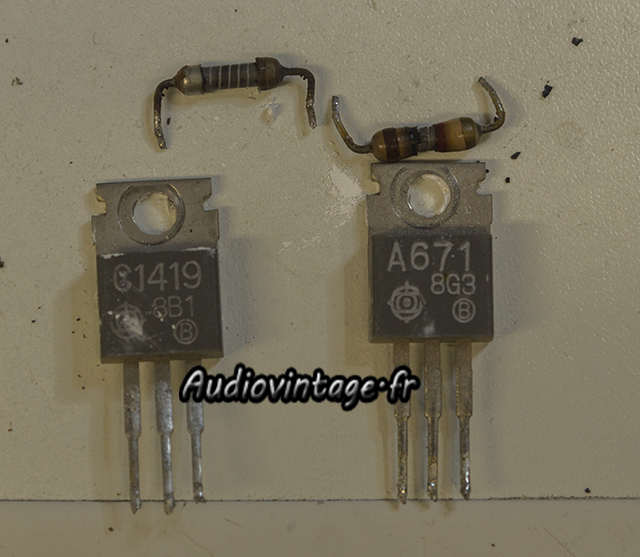

Grosses mauvaises surprises, les isolants des transistors de puissances étaient en très mauvais état, et surtout, l’un de ces transistors présentait un gain cinq fois moindre que son compatriote sur l’autre canal. Ce n’est pas bon signe du tout !
J’ai donc remplacé les quatre transistors de puissance par des références modernes. Micas neufs et graisse fraiche obligatoires.

Sony TA-F6B
L’EQ board.

Sony TA-F6B
Gros nettoyage des commandes et remplacement des condensateurs chimiques.

Sony TA-F6B

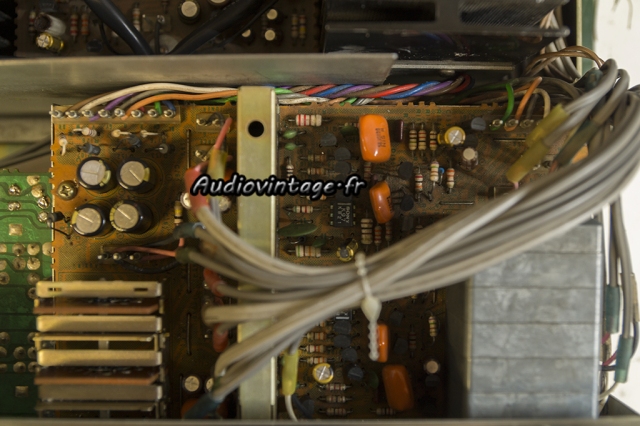

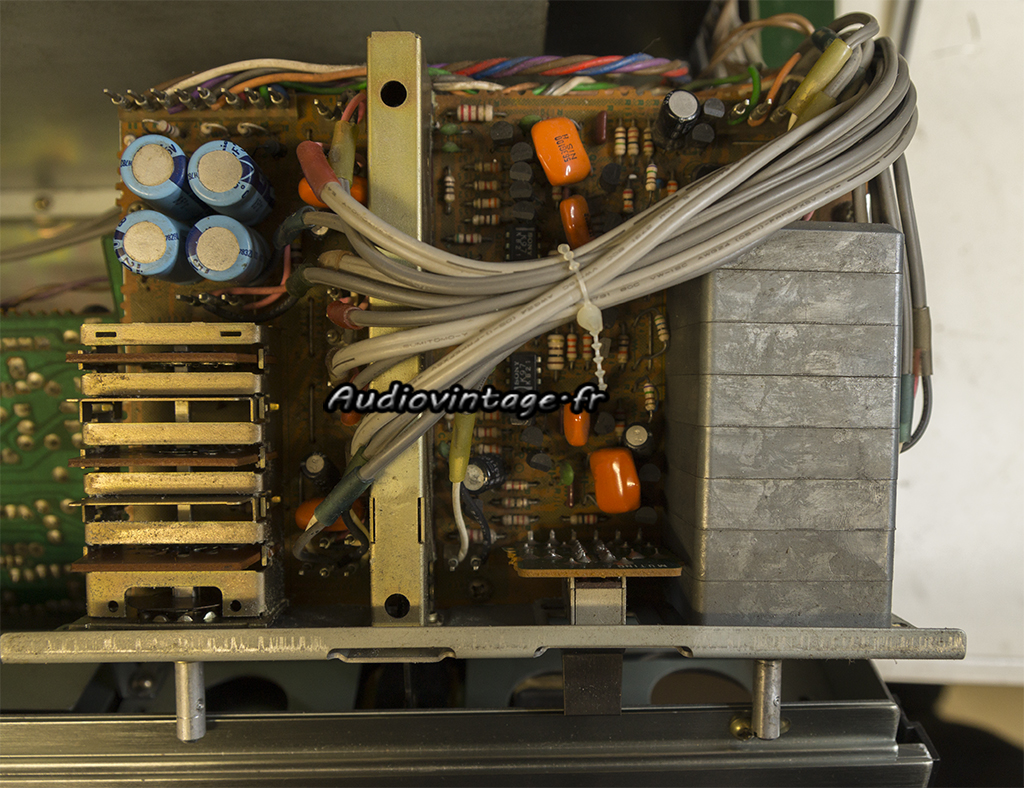

L’étage de tonalité et l’alimentation phono. C’est ici que se trouvait la panne ayant déclenché l’intervention.

Sony TA-F6B
Condensateurs chimiques neufs.

Sony TA-F6B

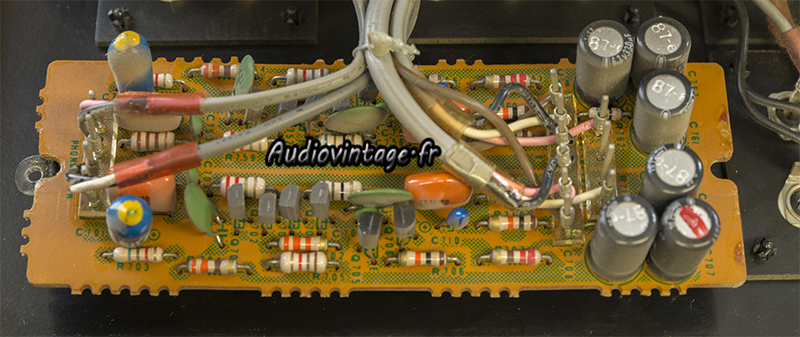

L’étage phono MC, bien planqué sous un blindage au plus près de la connectique d’entrée.

Sony TA-F6B

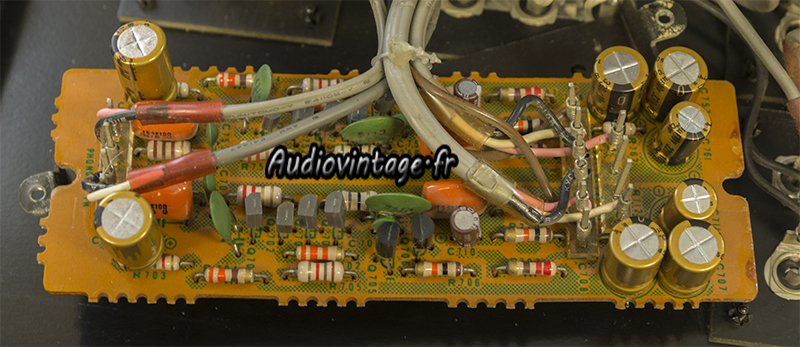

Condensateurs chimiques neufs ici aussi.

Sony TA-F6B
Terminé. L’alimentation est réglée, offset et bias également.
Hélas, il reste un souci que je ne peux résoudre. Les vumètres ont souffert, les aiguilles sont tordues à leur base, les bobines semblent avoir également pris cher…
L’ancien propriétaire ayant remplacé les ampoules par des leds, est-il responsable de l’état désastreux des vumètres ?
Aucune idée, mais le résultat est là, les aiguilles bougent mais ne peuvent dépasser la moitié des cadrans, l’aiguille de droite est également plus lente.
Si vous avez des vumètres identiques et fonctionnels dans un coin, contactez-moi.

Sony TA-F6B

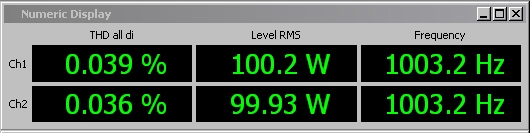

Distorsion relevée à puissance nominale sous 8 ohms, entrée aux.

Sony TA-F6B
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sony TA-F6B
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Sony TA-F6B
Distorsion relevée à 2x3w sous 8 ohms, entrée phono MM.

Sony TA-F6B
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MM.

Sony TA-F6B
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono MM, pondération A.

Sony TA-F6B

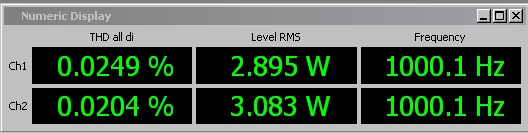

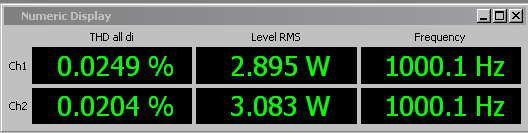

Distorsion à 3w sous 8 ohms, entrée phono MC.

Sony TA-F6B
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MC.

Sony TA-F6B
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono MC, pondération A.

Sony TA-F6B
Sony TA-F6B
Sony TA-F6B
Sony TA-F6B

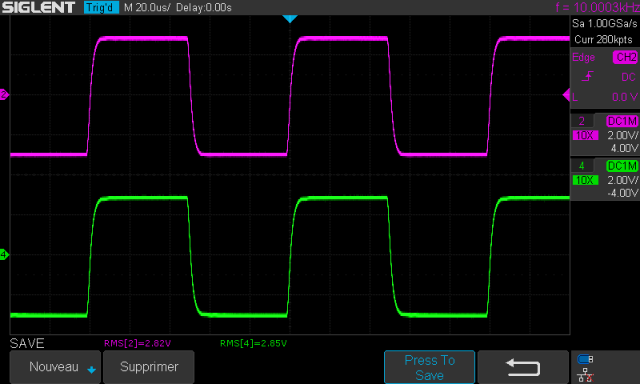

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

Sony TA-F6B

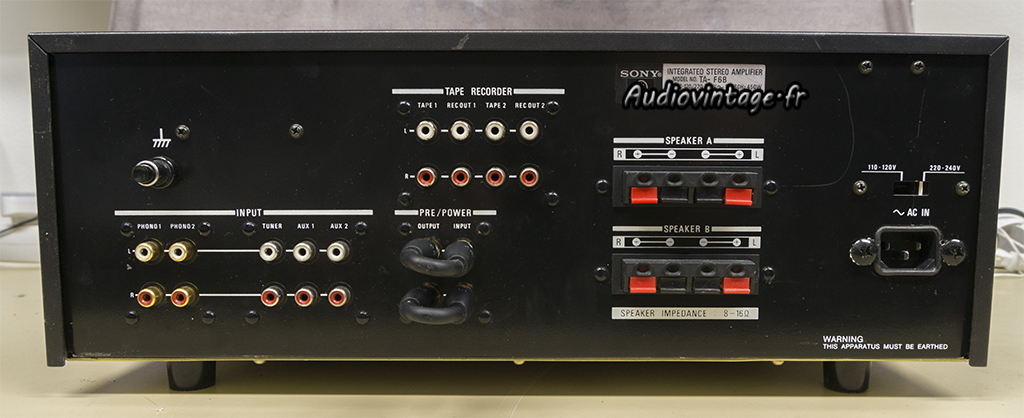

Connectique.
