Arrivée d’un Luxman M-120A MKII, vendu par un professionnel sur Ebay DE.
Dans un état électronique lamentable, honteux !

Son nouveau propriétaire l’a fait envoyer directement du vendeur à mon atelier pour une vérification.
Il fonctionne ! Mais alors quel est le souci ?
Croyez-moi, des bricolages et des réparations « baveuses » j’en ai vu. Mais qu’un vendeur Pro ose vendre un appareil dans cet état, c’est pathétique.
Avant l’ouverture. Le fond tient avec des vis de récupération, de tout type, longueur et couleur.

J’ouvre…
Les voilà les vis, oubliées dans une poche dans l’appareil !

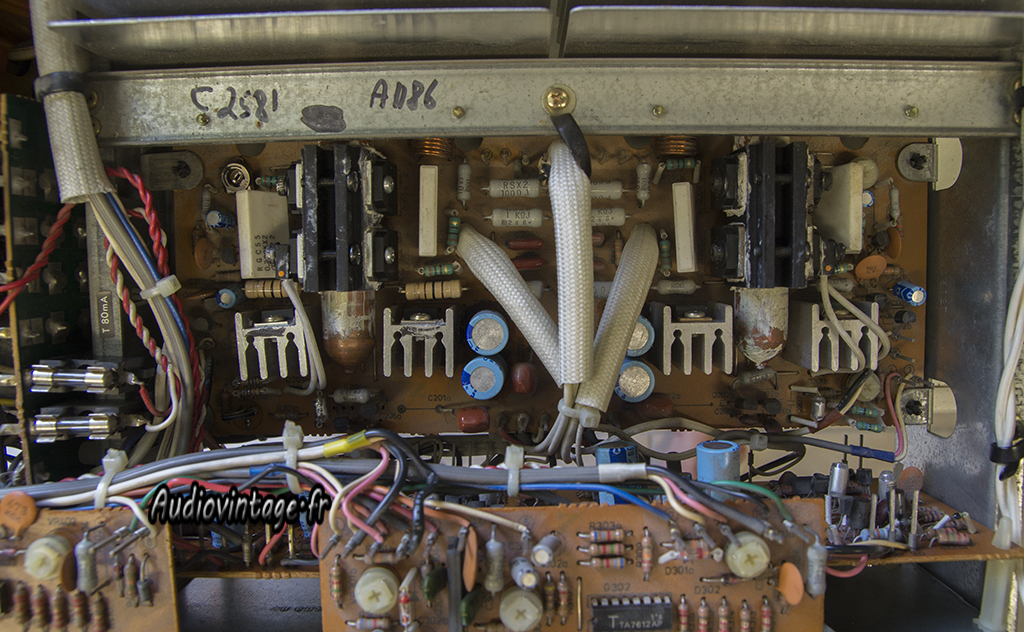

Je ne supporte pas de voir les réparateurs écrire au feutre les références des transistors (ou gravé directement dans le radiateur, sis si, c’est déjà vu ça !)
Dommage car en plus, le 2SA1186 n’est pas le complémentaire du 2SC2581, ça commence bien.

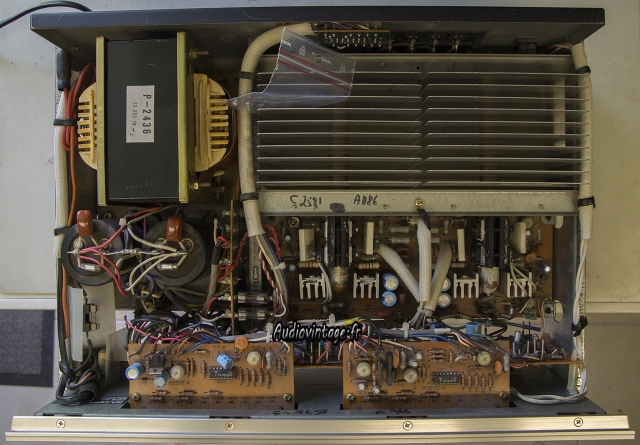

On se rapproche. Le canal gauche a donc été « réparé ».
Divers transistors ont été remplacés en plus de ceux finaux d’amplification.

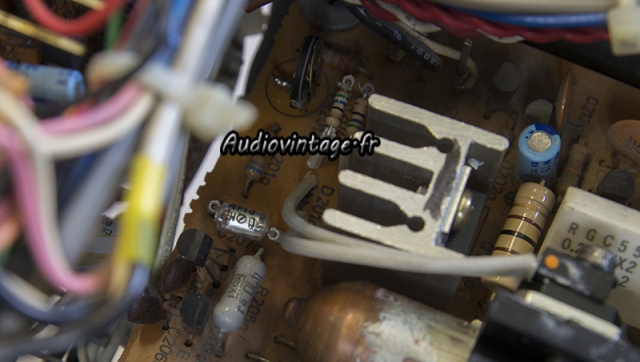

Les drivers collés aux petits radiateurs ne sont pas les bons. Et oui, les suffixes au bout des références ne sont pas là pour faire joli…
Les deux grosses résistances marron clair de 100 ohms ne sont pas du bon type. Si le constructeur a monté ici d’origine des MOX c’est pas pour le plaisir.

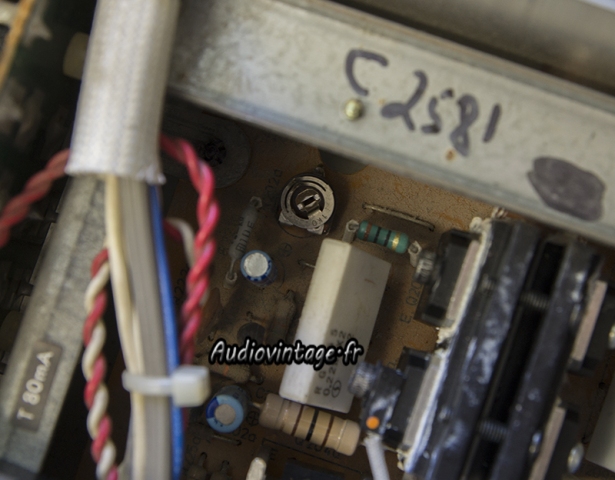

Mais attendez, vous voyez en haut à gauche, la résistance ajustable ?

De plus près, voici les deux ajustables remplacées par ce que l’intervenant avait sous la main, de la récupération (au moins pour l’une des deux, car elle est oxydée par l’âge). Bricolage fait sur l’ajustable de bias pour qu’il puisse se monter ici.

Bien évidemment, avec un tel « travail », il ne fallait pas s’attendre à un miracle question soudures…
D’autres détails moins visibles dans la continuité comme les fusibles de 6.3A au lieu de 5A, un bias réglé à 15ma à gauche et 140ma à droite pour 70ma (donnée constructeur). Bien évidemment, l’essai a été rapidement fait, le côté droit de l’appareil étant brulant au bout de quelques minutes…

Voici le commentaire du vendeur pro Allemand sur Ebay concernant cet appareil :
« The technical conditon of the item is very good. Full checked and full working. »
De qui se moque t’on ?
Si les centaines d’appareils qu’il propose sont dans le même état mon avenir est assuré !

Le circuit principal revu. Les transistors de puissances sont maintenant des vrais complémentaires. Les drivers sont remplacés également (pas encore sur la photo).
Résistances incorrectes changées, condensateurs chimiques neufs, ajustables de bias et de protection remplacés. Les transistors de bias sont remplacés par sécurité. Les composants présents sur le canal gauche sont également contrôlés, la quasi-totalité des soudures sous la carte sont refaites. Et pendant que j’y pense, je mets en place des fusibles adéquats.

Il a aussi fallu enlever la colle corrosive…

L’interrupteur et ses Rifa.

Je remplace et j’en profite pour passer l’appareil en 240v (fil rouge).

Démontage de la façade et de la section avant du châssis.
A gauche, les deux relais.

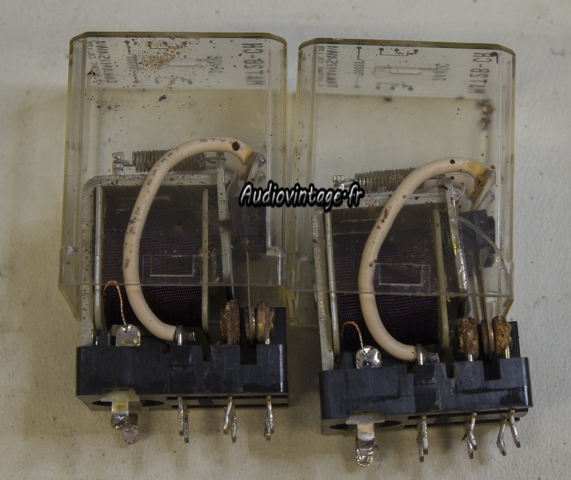

Poubelle !

Les deux relais neufs en place.

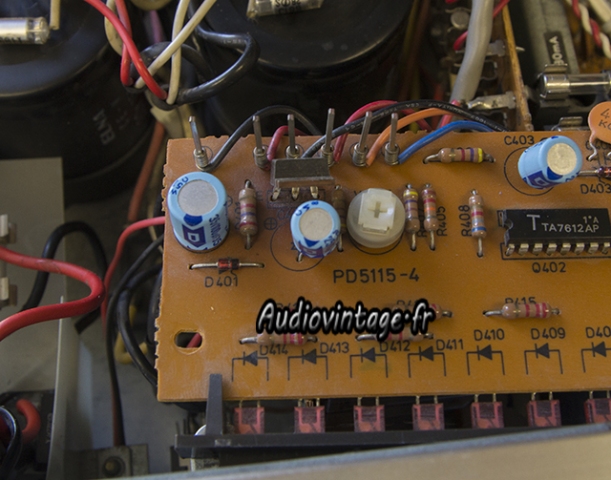

Il faudra penser à revoir le refroidissement du transistor derrière ces soudures, sur le circuit des vumètres (plus bas).

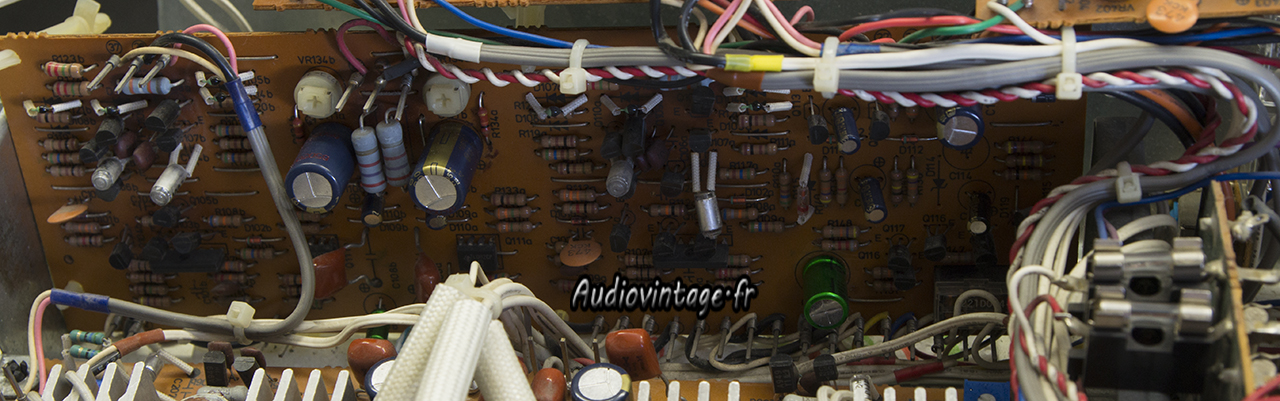

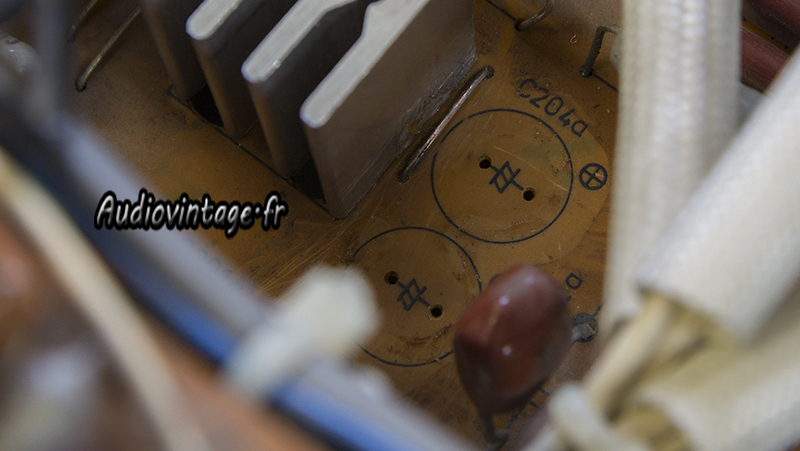

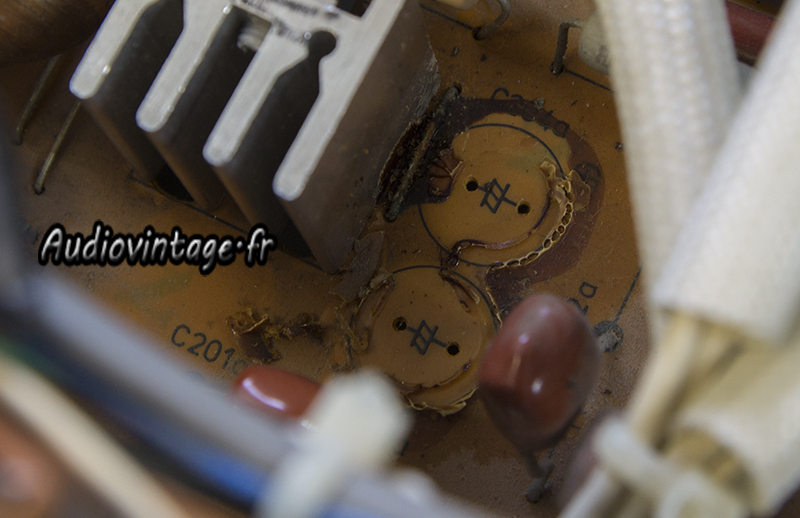

Sur ce circuit ont été remplacés les condensateurs chimiques et deux résistances dont les pattes étaient partiellement rongées par de la colle devenue corrosive.
A noter les ajustables d’offset, ils n’ont pas été remplacés car ils ne posent aucun souci lors du réglage.
Des soudures ont également été refaites, certains transistors dégageant une chaleur importante.

Premiers essais sur banc de test après réglages, mesure de température. Le système de refroidissement par caloduc est performant et très réactif. En poussant l’appareil dans ces derniers retranchements la température monte au-dessus des 60° mais dès que l’on repasse en idle sans modulation, moins d’une minute suffit pour perdre 15°.

Le transistor du circuit des vumètres chauffe donc beaucoup.

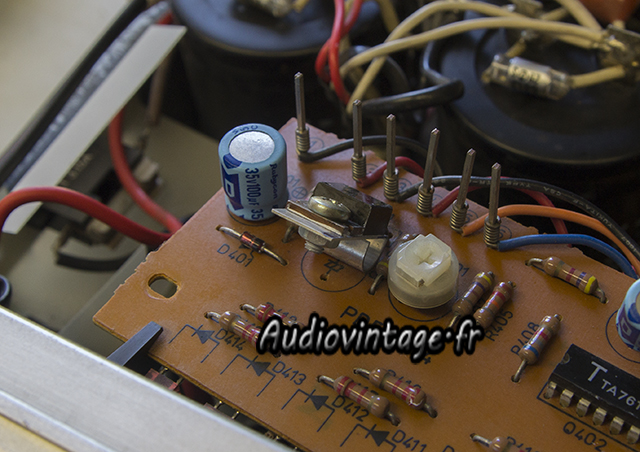

J’ai décidé de le monter différemment, de lui associer un radiateur (pas très gros, par manque de place et de dégagement en hauteur).
Le condensateur chimique proche de lui a été remplacé et monté sous le circuit.

Terminé.

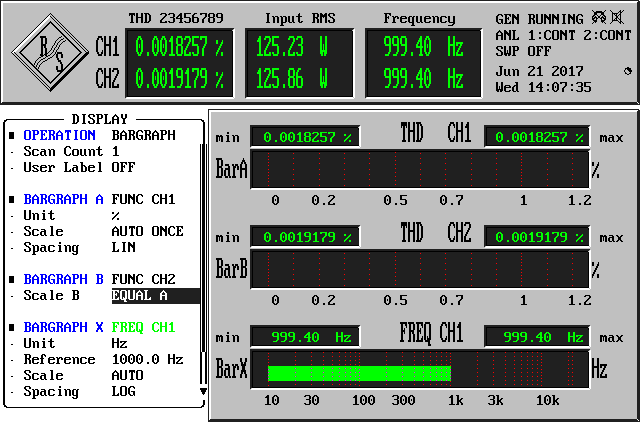

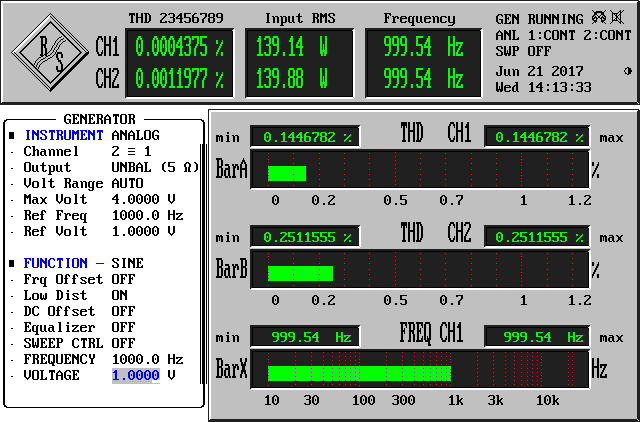

Distorsion à puissance nominale. Bien plus faible que le maximum accepté.

Il se promène toujours à 140watts par canal sous 8 ohms.

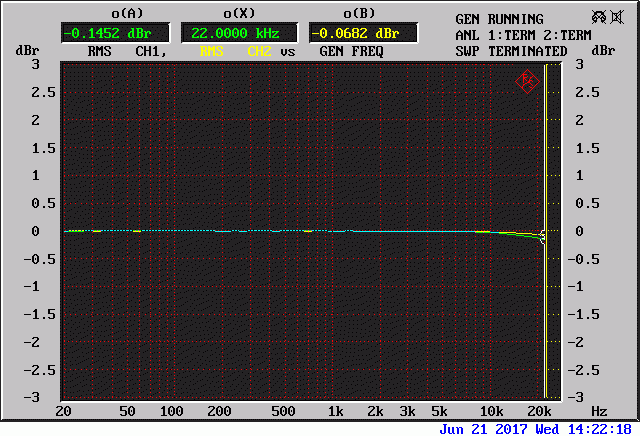

Réponse en fréquence des deux canaux à 1watts en sortie.

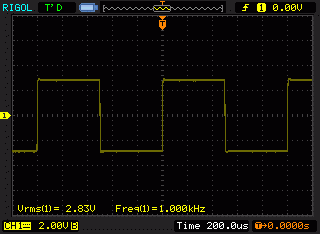

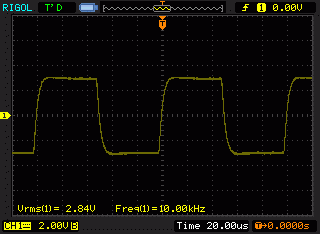

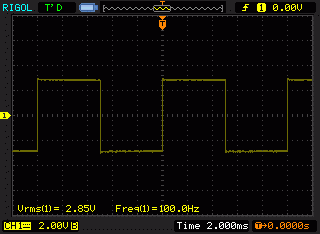

Signal carré à 100hz, 1khz et 10khz.

Temps de montée à 10khz.
