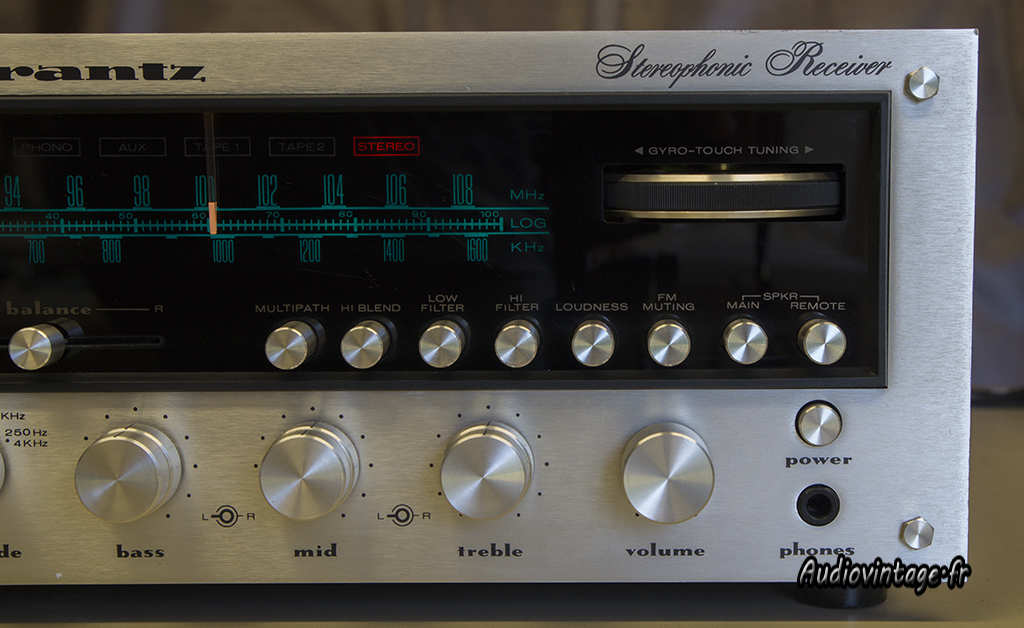

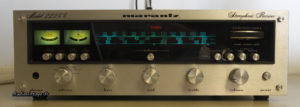

Un receiver Marantz 2325 dans un très bel état esthétique mais qui nécessite une grosse révision.

Marantz 2325
Quasiment plus aucune ampoule fonctionnelle, des commandes qui « craquent », un Tuner FM désaligné, un bias presque à zéro sur les deux canaux et un offset compris entre 500 et 800mv…

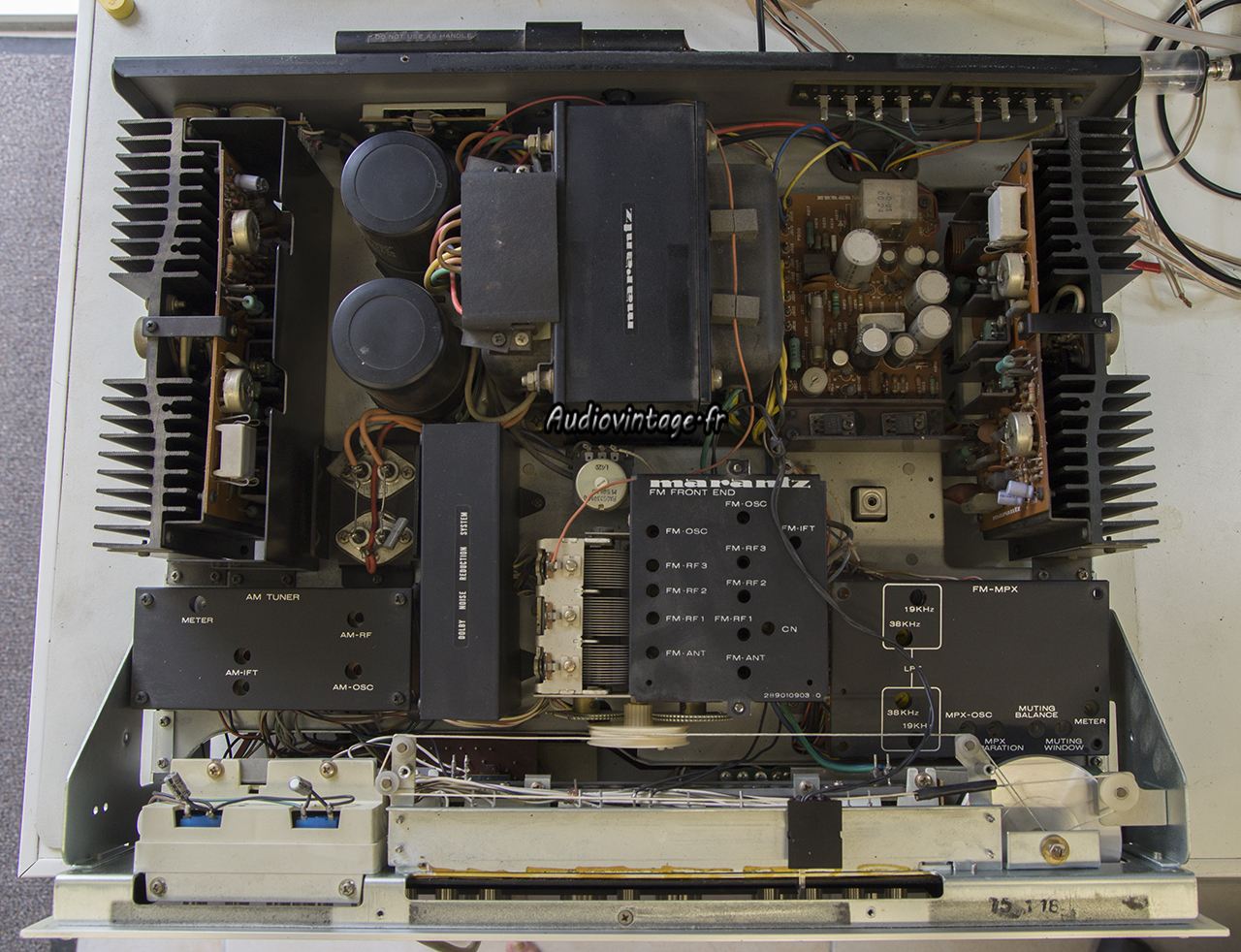

Cette belle mécanique de 1975 va avoir droit à une grosse révision.

Marantz 2325
Je commence par les étages de puissance.

Marantz 2325

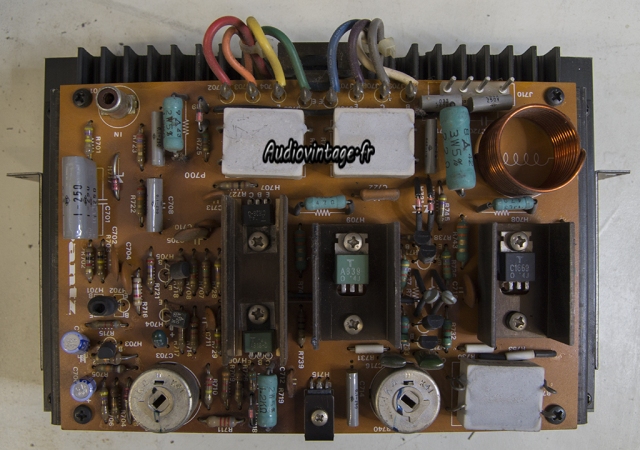

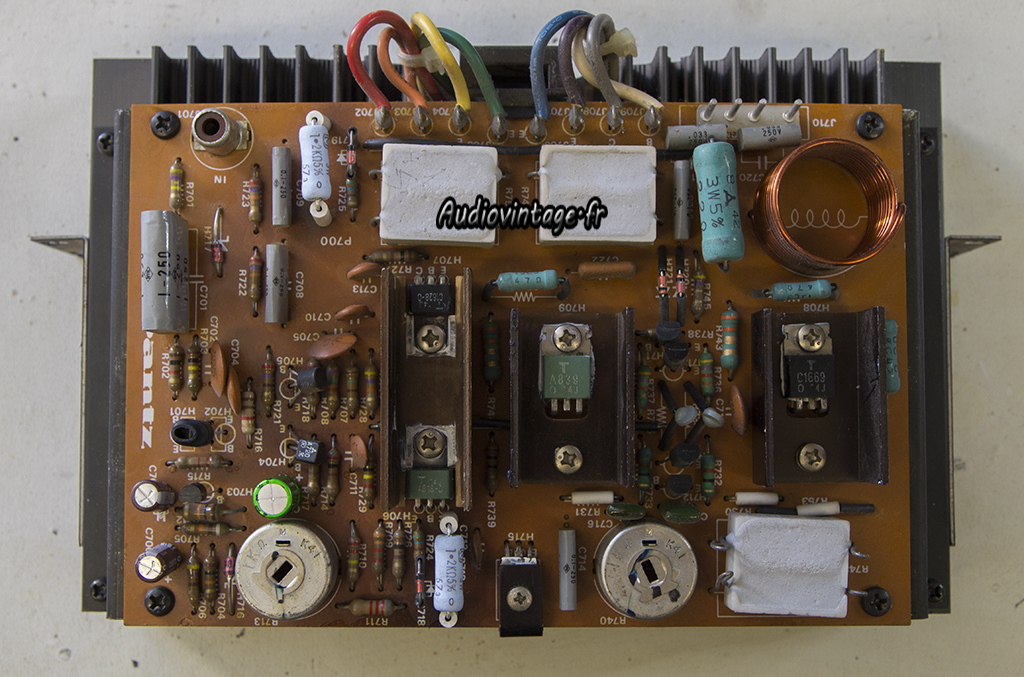

Ils sont revus en détail. Les condensateurs chimiques sont remplacés comme d’habitude.
Quelques résistances également. Les transistors différentiels d’entrée sont remplacés par des modèles actuels, appariés en gain et montés comme ceux d’origine, collé l’un à l’autre dans de la gaine thermo.
L’ensemble des transistors montés sur ou sous les radiateurs sont démontés ce qui permet alors de mettre en place de la graisse thermique fraiche.
Pour terminer, les soudures sont auscultées et nécessairement refaites aux points « chauds ».
Cet exemplaire n’a pas eu besoin du remplacement des varistors VD1122 comme indiqué sur un « service bulletin », cet exemplaire ayant déjà reçu d’usine la « mise à jour ».

Marantz 2325

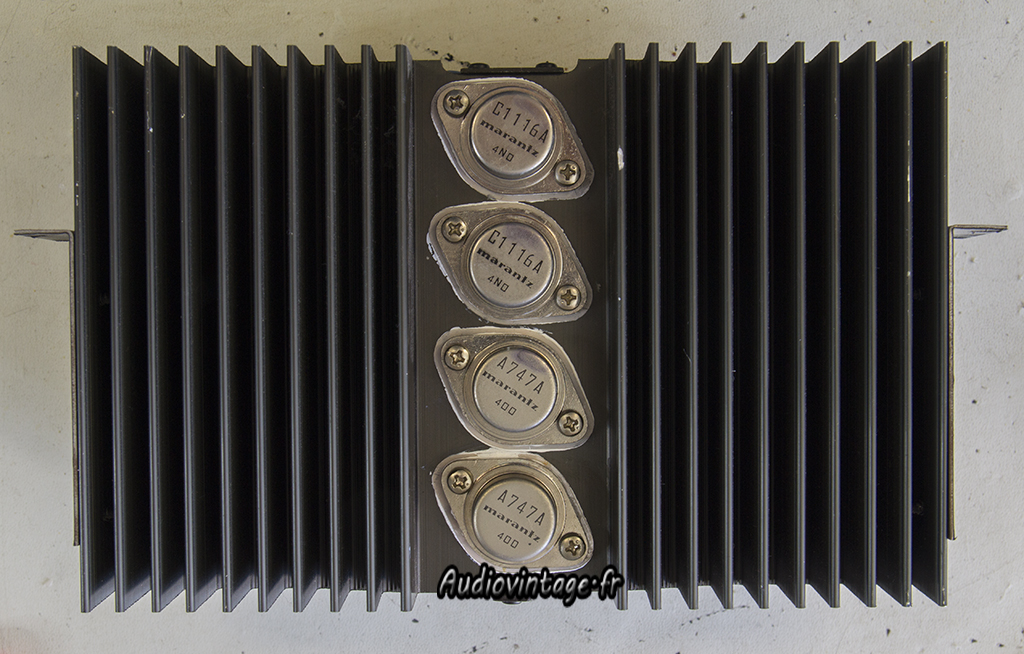

Les transistors de puissance reçoivent également de la graisse fraiche, et si besoin, les micas sont remplacés.

Marantz 2325

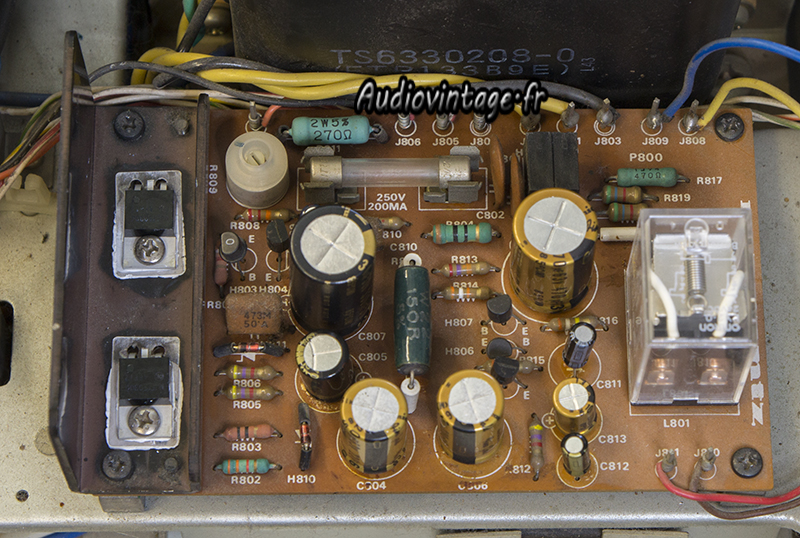

La section alimentation.

Marantz 2325
Marantz 2325

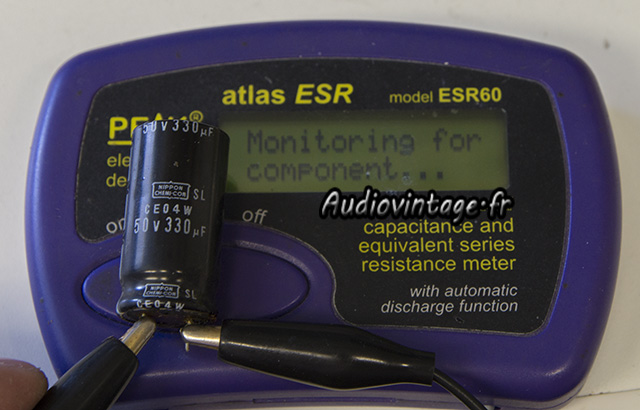

Ici, l’état de certains condensateurs est tout simplement catastrophique.

Marantz 2325

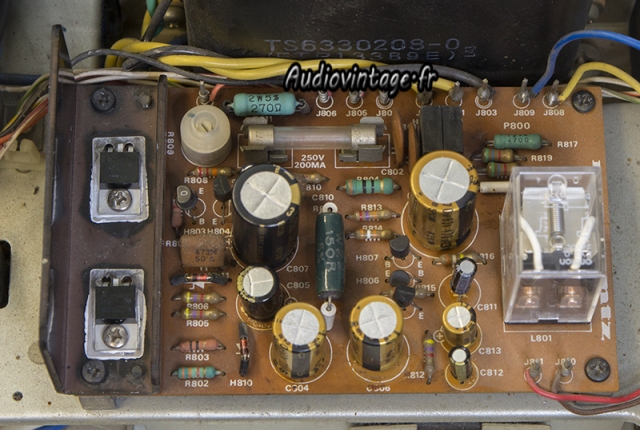

Remplacement de la résistance pour un modèle permettant surtout de la surélever du circuit pour éviter de le « cuire ». Les condensateurs chimiques sont renouvelés, tout comme le relai et j’ai préféré remplacer les deux transistors montés sur le radiateur, et qui sont soumis à rude épreuve.

Marantz 2325

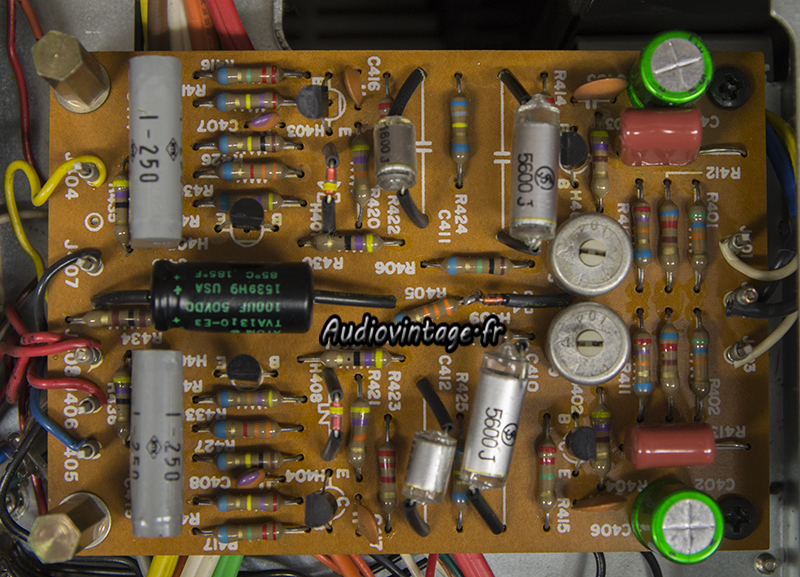

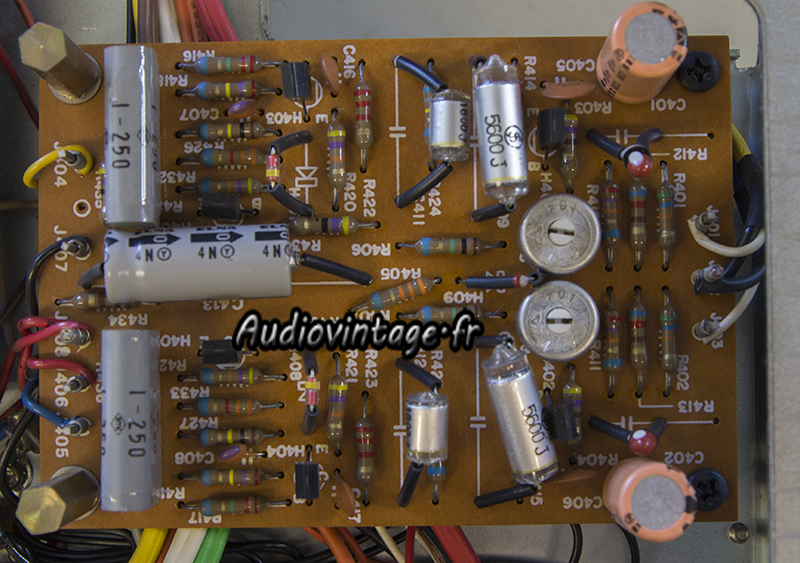

L’étage de tonalité.
On remarquera l’utilisation d’OPA BA312 que l’on retrouve assez régulièrement à cet emplacement dans les appareils de l’époque.

Marantz 2325

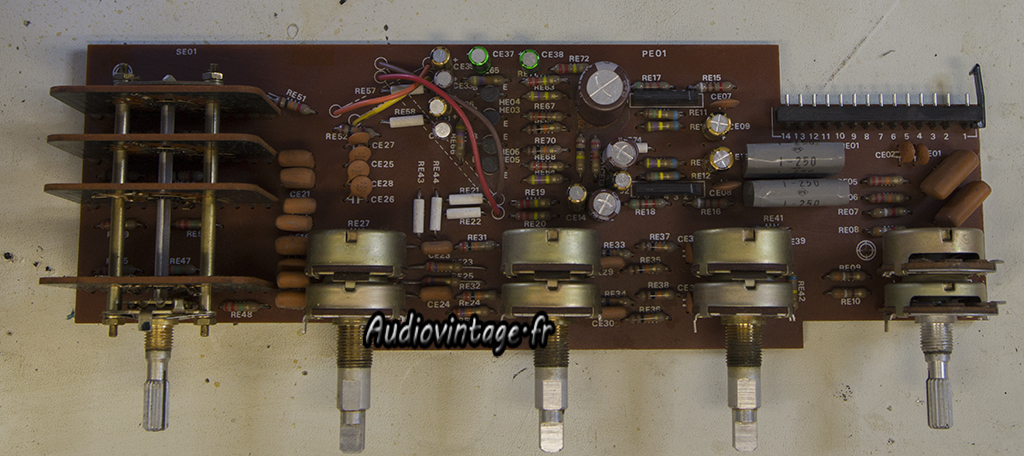

Tous les condensateurs sont remplacés. J’en profite également pour nettoyer les commandes.

Marantz 2325

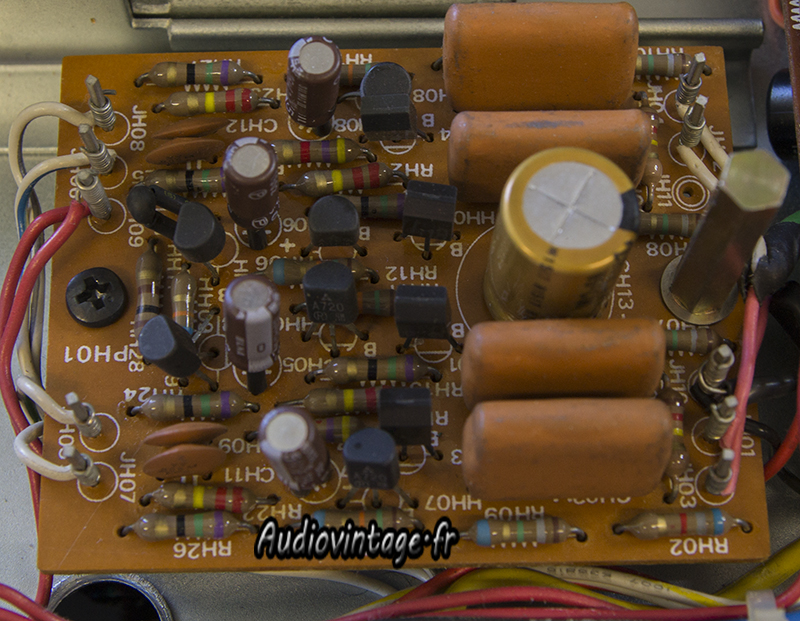

Le circuit phono « traditionnel » Marantz. J’utilise ce mot car on retrouve ce circuit dans de nombreuses productions de la marque, avec parfois quelques différences.

Marantz 2325
Condensateurs neufs en place, les transistors bruyants sont remplacés par des modèles modernes appariés et choisis en fonction du gain des originaux bien évidemment.
A ce titre, faites attention aux « équivalences » affichées un peu partout sur le web, les mesures et les écoutes révèlent parfois des résultats particuliers…

Marantz 2325
On arrive au buffer amp.

Marantz 2325

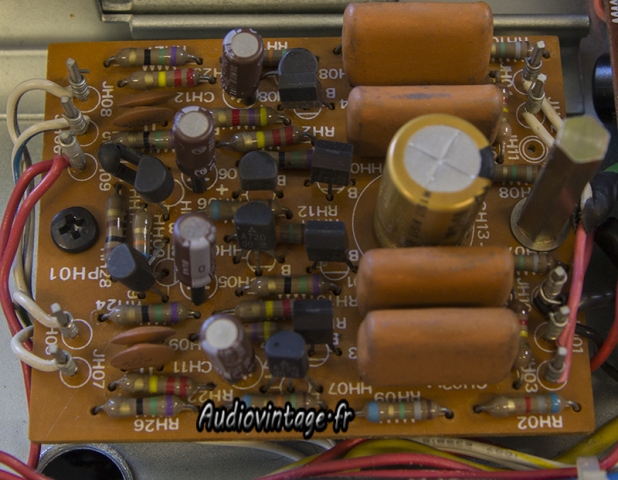

Ici, quelques condensateurs neufs prennent place. Attention aux erreurs d’impressions sur le circuit concernant le sens de montage. Ce circuit en est le parfait exemple.

Marantz 2325

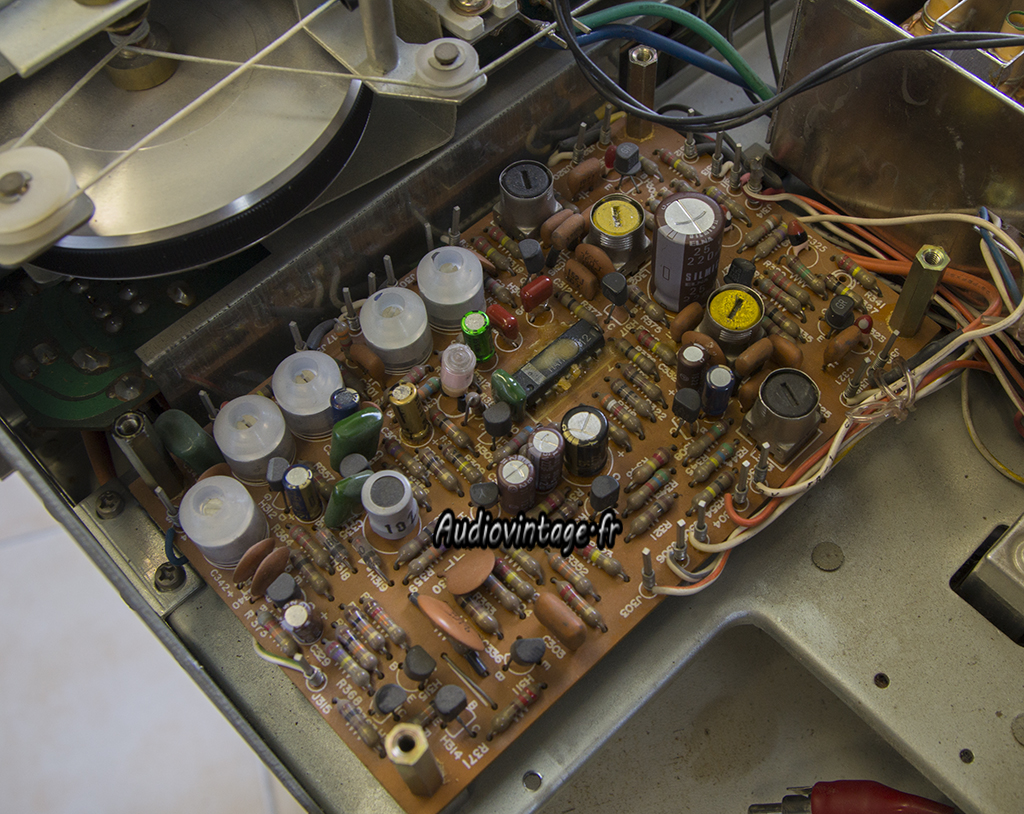

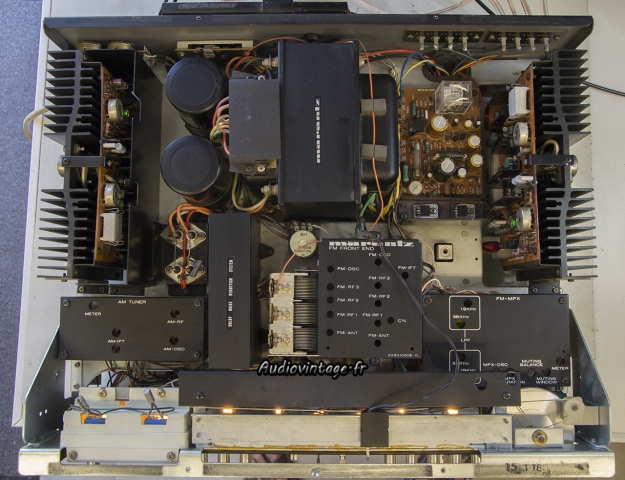

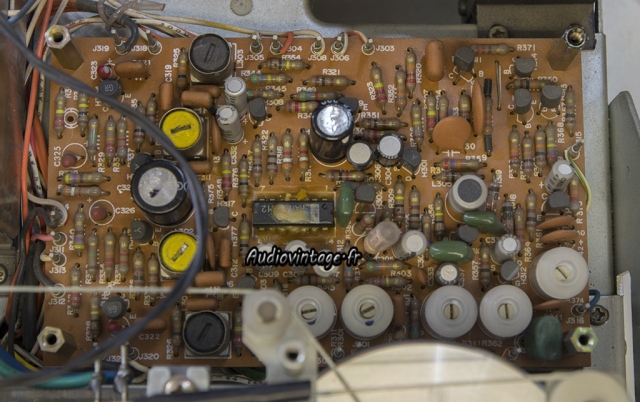

Voici la section MPX du tuner FM.
J’ai en effet procédé au ré-alignement du tuner qui en avait plus que besoin. Pour autant les résultats concernant la stéréo n’étaient pas brillants…

Marantz 2325
Le circuit, peu accessible, a donc eu droit à une petite visite amicale.

Marantz 2325
Marantz 2325

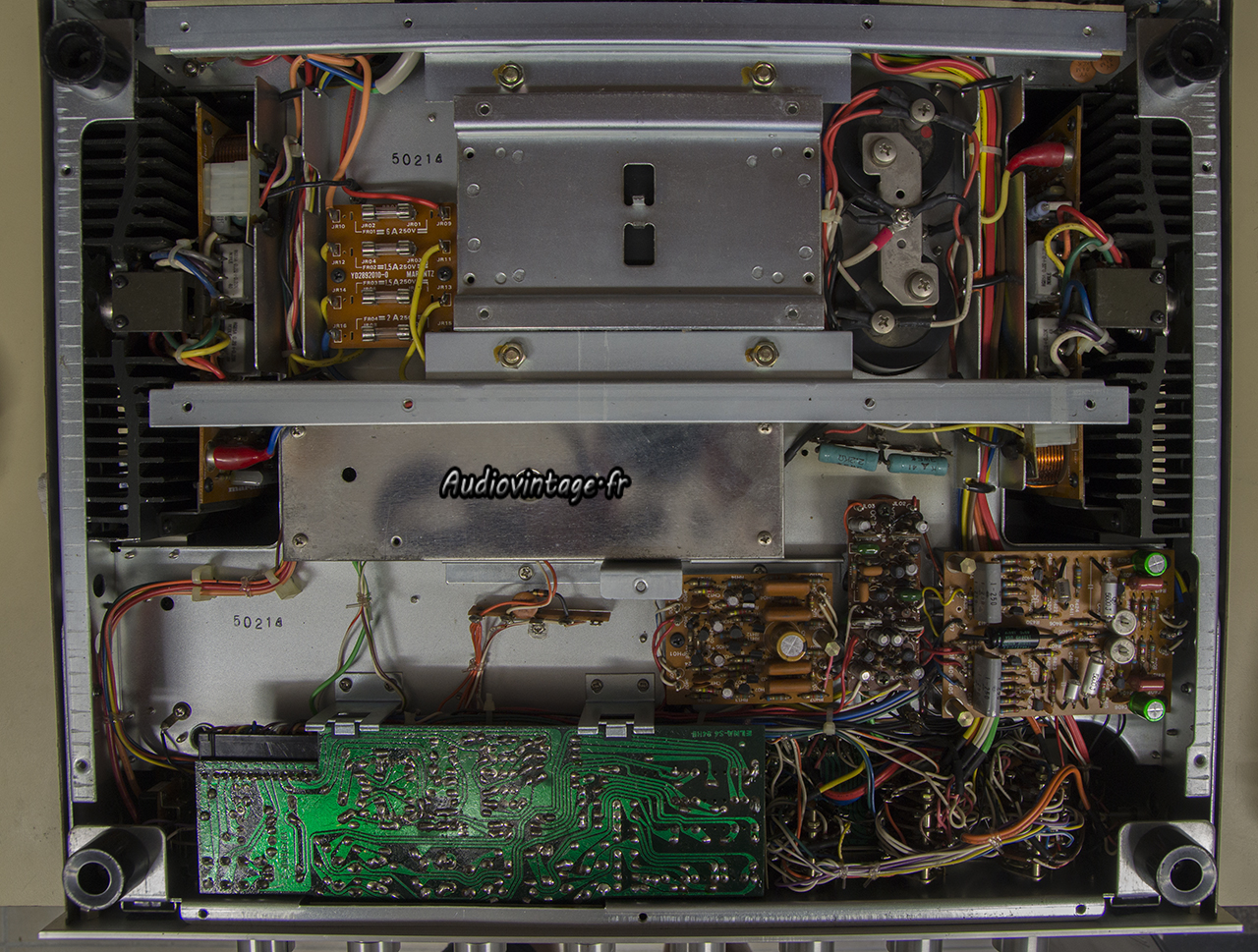

L’appareil est terminé. Les réglages sont effectués, et avant de procéder aux mesures, le fond et le capot sont remontés.

Marantz 2325
Le bébé est donné pour 2x125watts sous 8ohms, avec une dht inférieure à 0.15%.

Marantz 2325
A quasiment 150w par canal, il est toujours d’attaque avec une dht encore très faible.

Marantz 2325

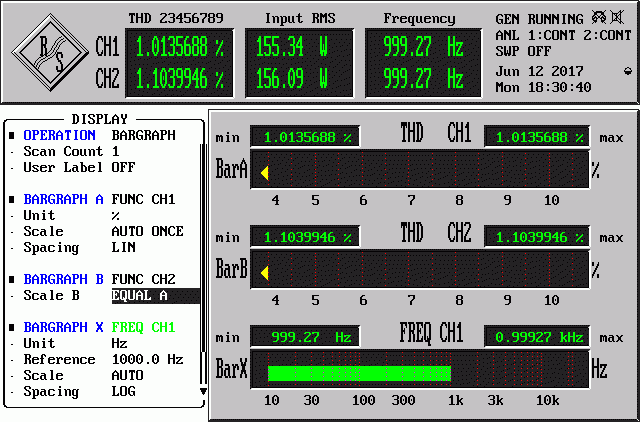

Ecrêtage à un peu plus de 155watts par canal sous 8 ohms.

Marantz 2325
Réponse en fréquence des deux canaux, entrée Aux, à 1watt sous 8 ohms en sortie.

Marantz 2325

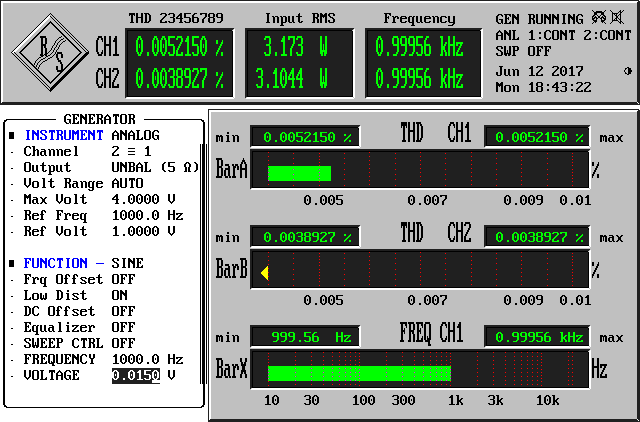

Distorsion relevée à 3 watts en injectant un signal de 1khz sur l’entrée phono.

Marantz 2325
Déviation de la courbe RIAA sur les deux canaux, à 1watt en sortie.

Marantz 2325
Marantz 2325
Marantz 2325
Signal carré à 100hz, 1khz et 10khz.

Marantz 2325

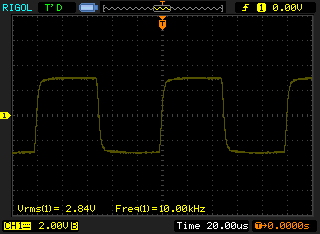

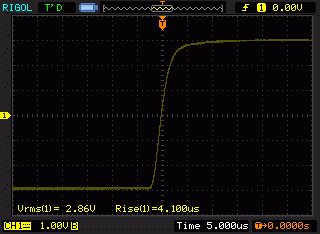

Temps de montée à 10khz.

Marantz 2325
Marantz 2325
Détails…

Marantz 2325

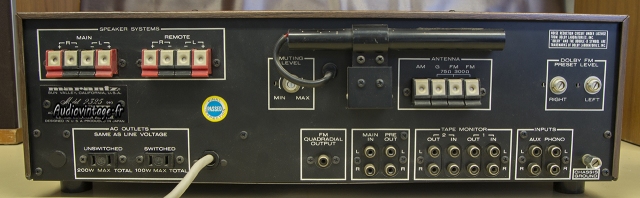

Connectique.
