Sansui AU-555A

Sansui AU-555A

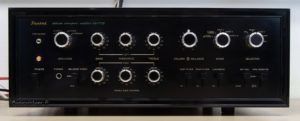

Un bel exemplaire venu du Luxembourg, en panne sur un canal et présentant d’autres petits soucis…

Sansui AU-555A
En effet, il est en panne sur le canal gauche, ce n’est bien évidement pas un fusible qui est en cause. L’ampoule signifiant sa mise en route est HS, tout comme l’interrupteur on/off, l’appareil étant commandé par une interrupteur monté sur le câble d’alimentation.
Le propriétaire souhaite qu’il soit réparé et correctement révisé.

Sansui AU-555A

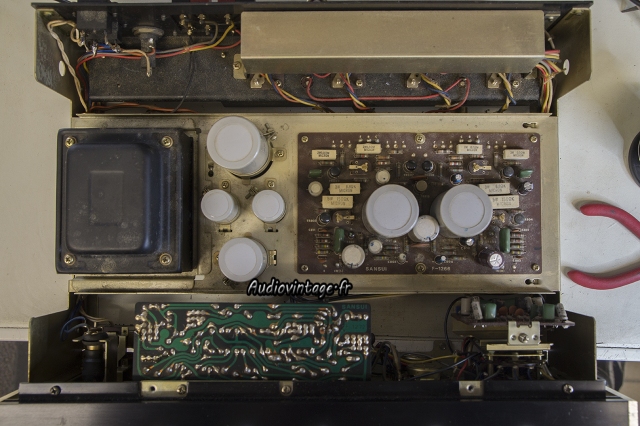

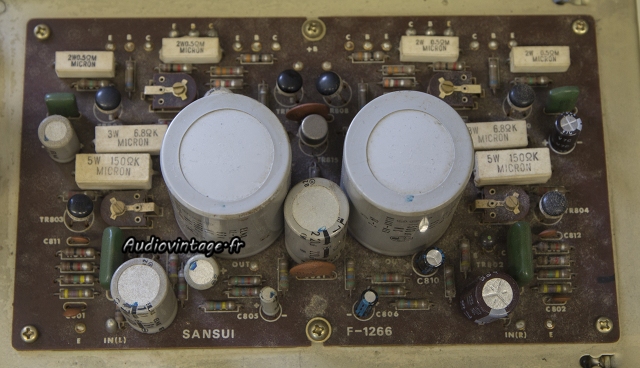

Le circuit principal a déjà eu droit à une visite, quelques condensateurs ne sont pas originaux, et pour certains de médiocre qualité.

Sansui AU-555A

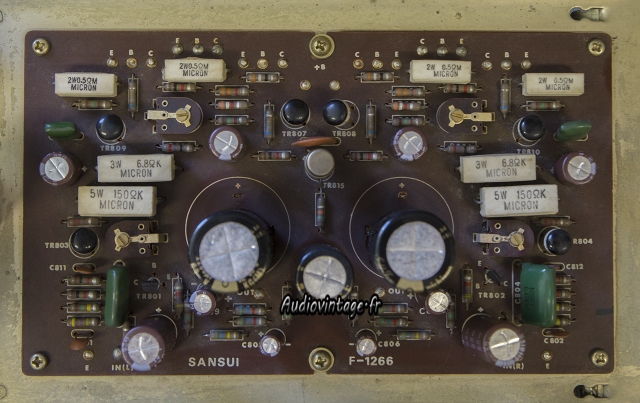

La panne sur le canal gauche est rapidement identifiée, un transistor est HS. Il est remplacé tout comme son confrère sur l’autre canal. Les condensateurs chimiques sont tous remplacés.

Sansui AU-555A

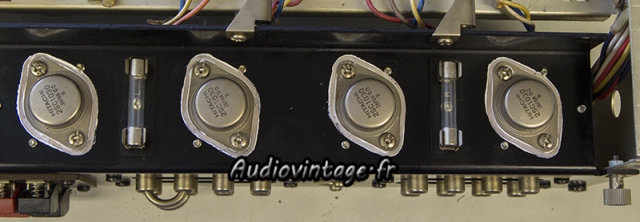

Les transistors de puissance reçoivent des micas neufs et la graisse thermique est remplacée.

Sansui AU-555A

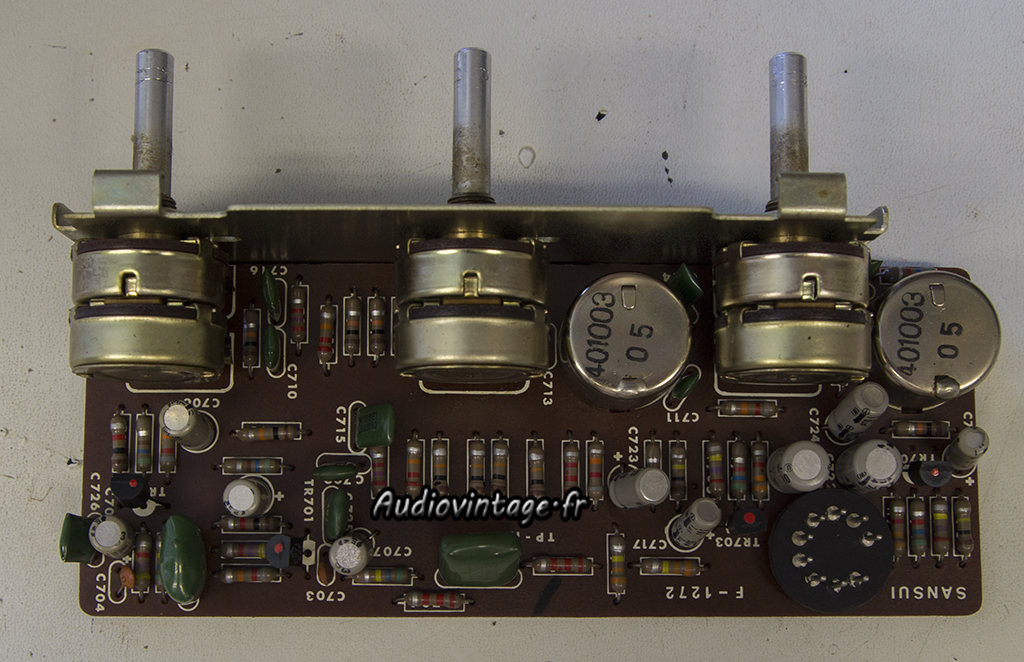

L’étage de tonalité.

Sansui AU-555A

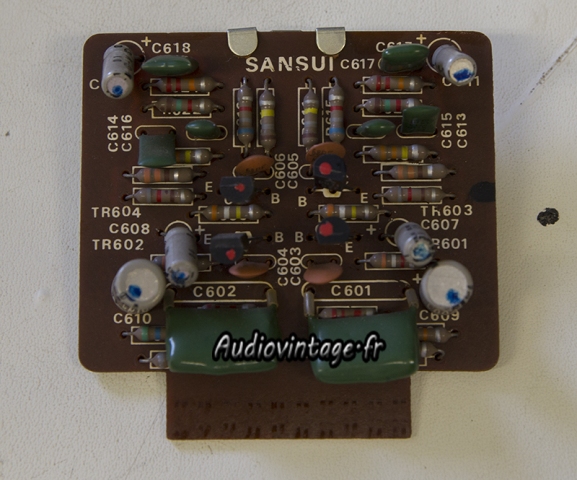

Ici, les transistors originaux devenus bruyants sont remplacés tout comme les condensateurs chimiques. Toutes les commandes de l’appareil sont nettoyées.

Sansui AU-555A

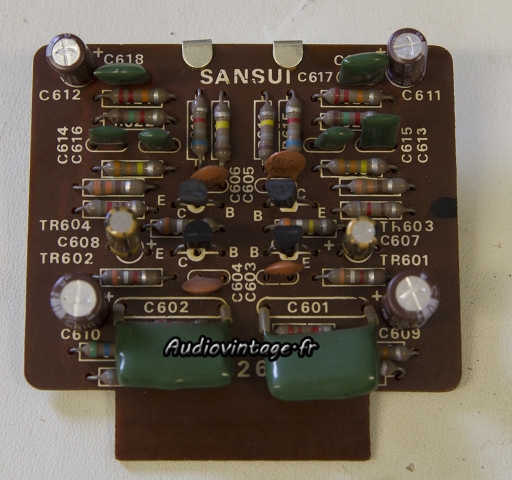

Le circuit « phono ».

Sansui AU-555A
Est entièrement revu.

Sansui AU-555A
Sansui AU-555A

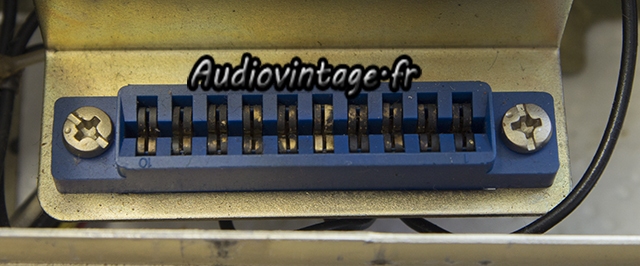

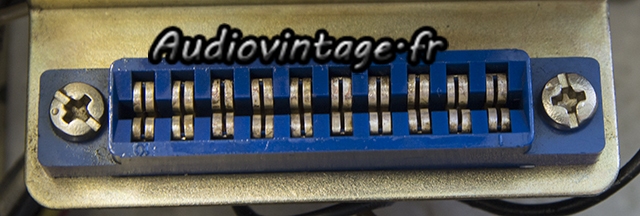

Le connecteur fond de panier est correctement nettoyé.

Sansui AU-555A

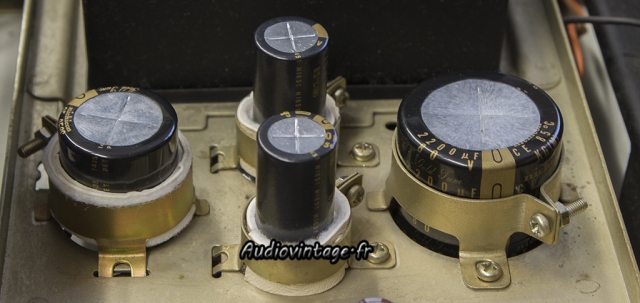

Les condensateurs « canettes » originaux ne sont plus de première fraicheur.

Sansui AU-555A
Ils sont remplacés.

Sansui AU-555A

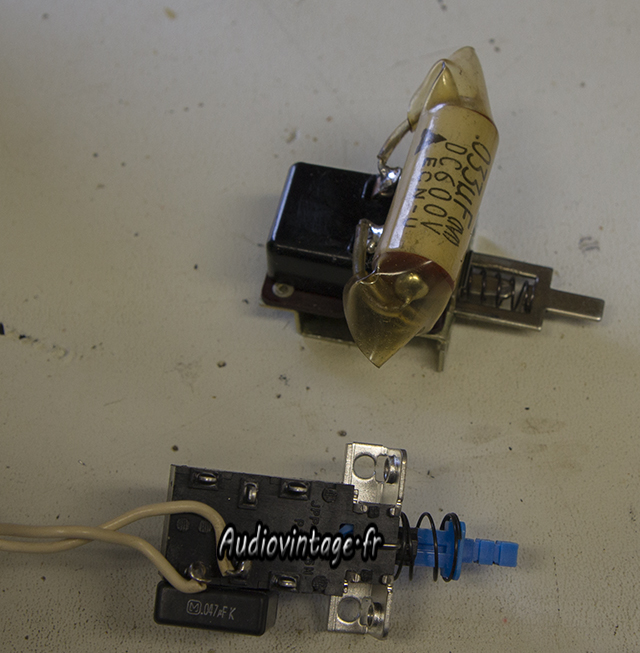

L’interrupteur est remplacé, un condensateur X2 prend place. Le cordon d’alimentation, à peine soudé dans l’appareil (!) prend sa retraite également.

Sansui AU-555A

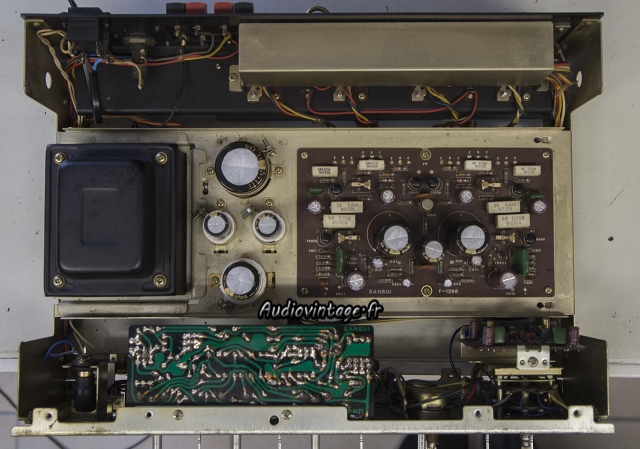

Terminé.

Sansui AU-555A
Bias et point milieu sont ajustés puis l’appareil passe au banc.

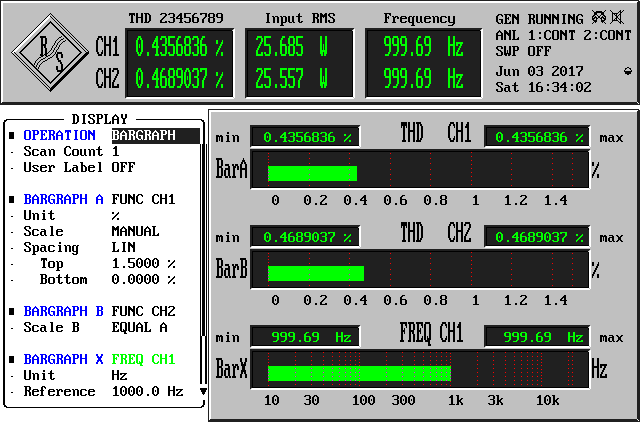

Distorsion à la puissance nominale sous 8 ohms, les deux canaux en charge, entrée Aux.

Sansui AU-555A
Distorsion relevée à 1khz, entrée phono, les deux canaux en charge, sortie 3w environ.

Sansui AU-555A

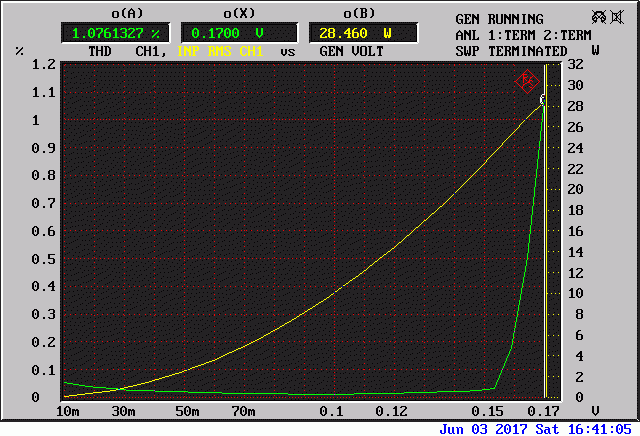

Rapport entre distorsion et puissance de sortie. Les deux canaux sont en charge, la mesure de distorsion est effectuée sur le canal gauche (courbe verte), la courbe jaune représente la puissance de sortie sous 8 ohms.

Sansui AU-555A

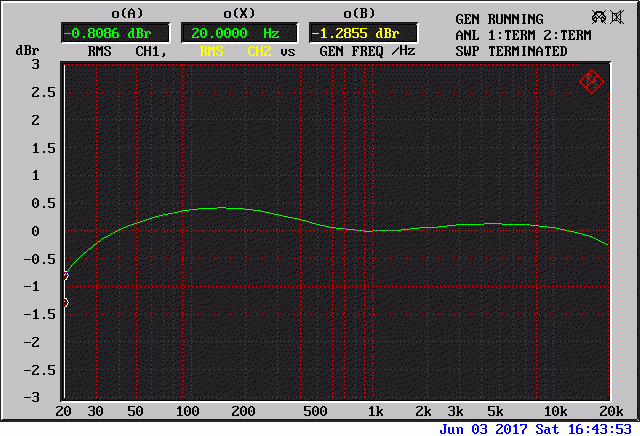

Réponse en fréquence du canal gauche, les deux canaux en charge, à 1w sous 8 ohms, entrée Aux.

Sansui AU-555A

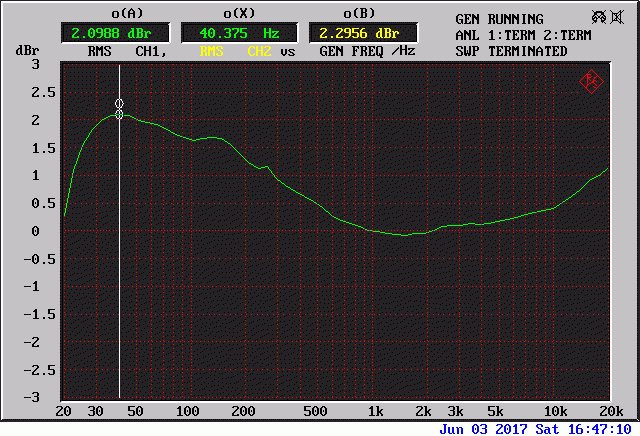

Déviation de la courbe RIAA du canal gauche. Les deux canaux en charge, sortie 1w environ.

Sansui AU-555A
Sansui AU-555A
Sansui AU-555A

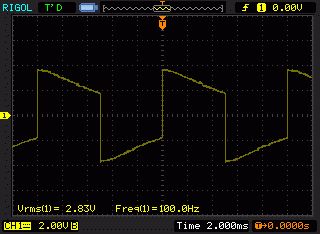

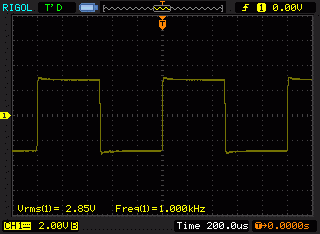

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-555A

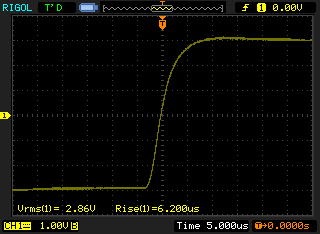

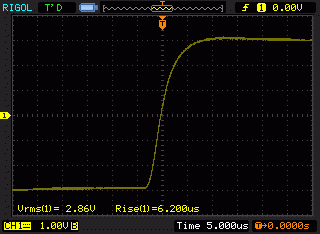

Temps de montée à 10khz.

Sansui AU-555A

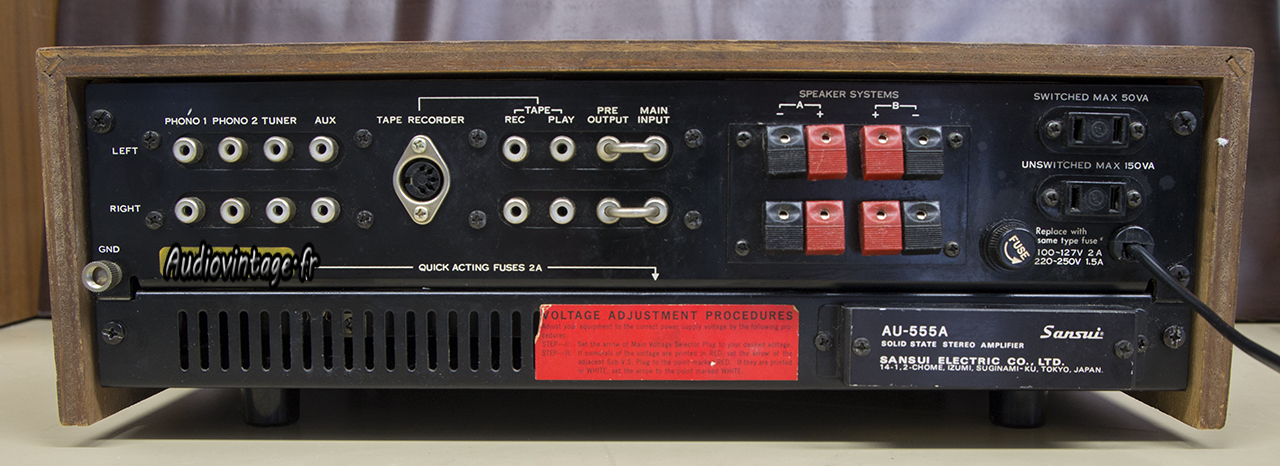

Connectique.
