Pioneer SX-737

Pioneer SX-737 : nettoyé et avec un éclairage fonctionnel, il est plutôt sympa.
Et voici un receiver Pioneer SX-737 pour une très grosse révision.

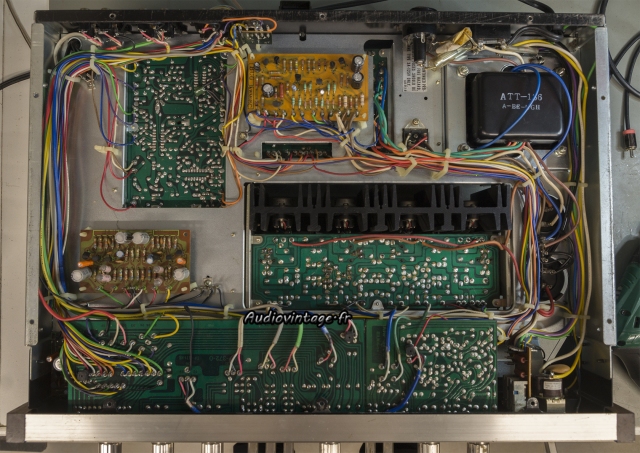

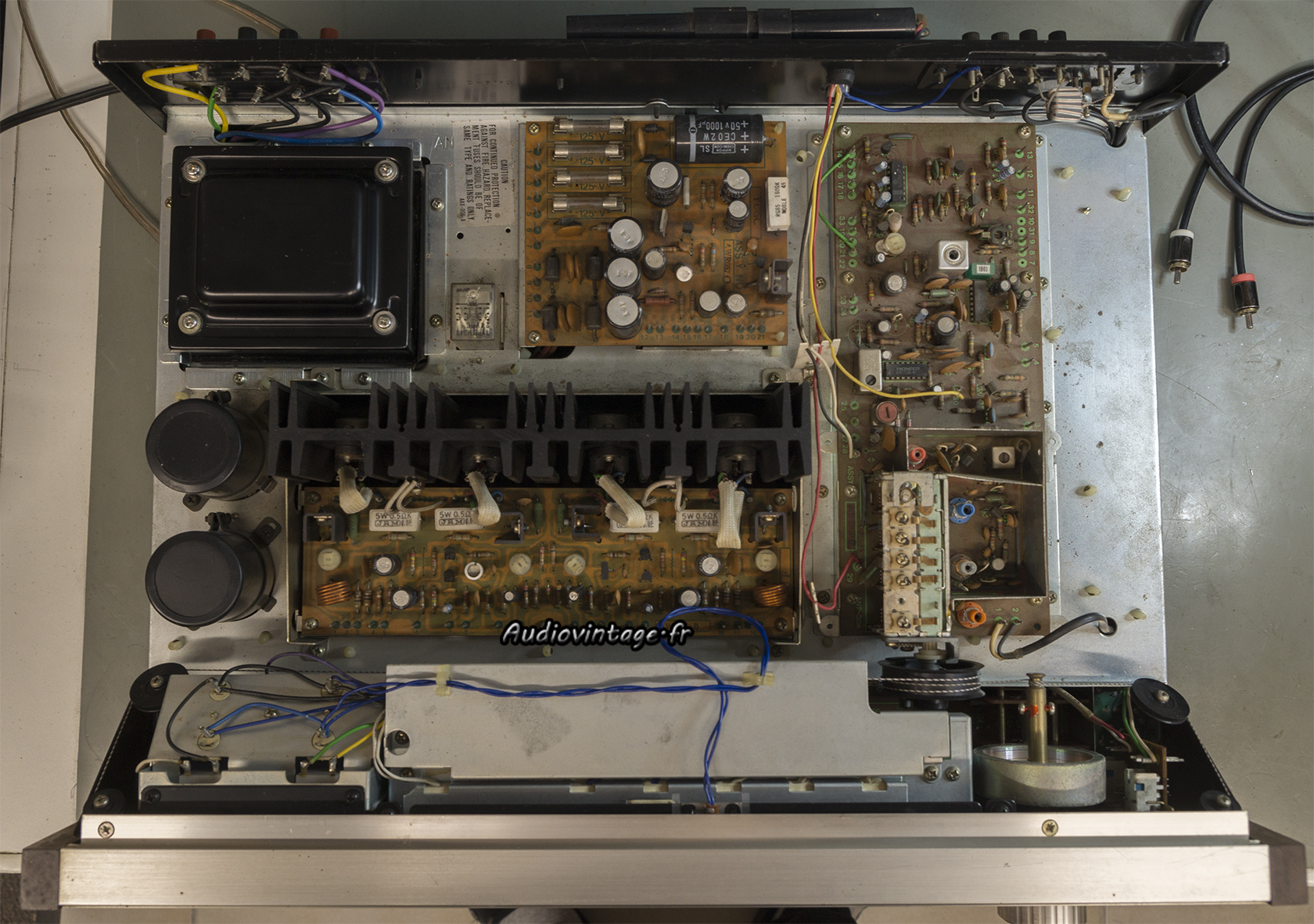

Pioneer SX-737 : à son arrivée.
Pioneer SX-737 : à son arrivée.
L’appareil est stocké depuis un bon moment.

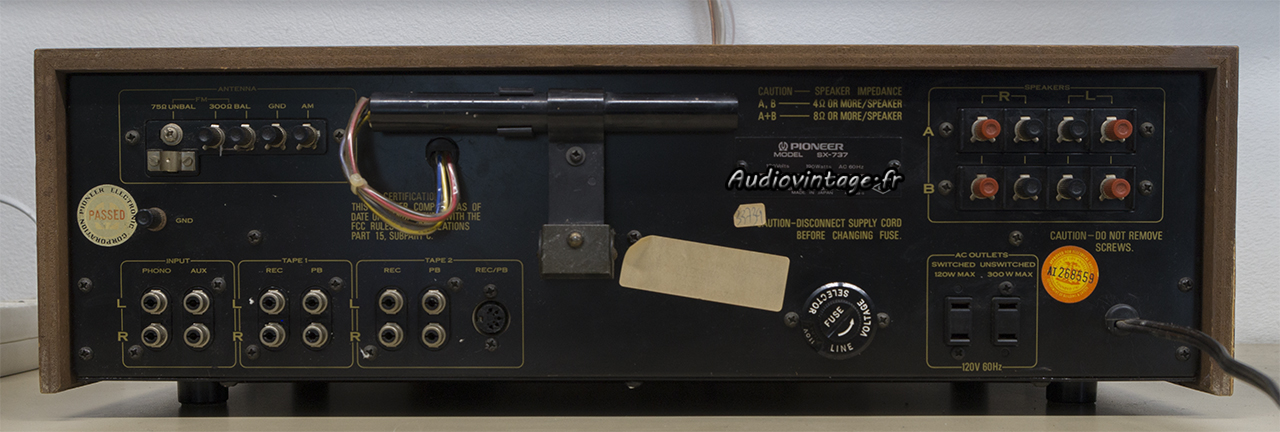

A l’arrière, le traditionnel sélecteur de tension (110 à 240v) ne sert à rien du tout. La plaquette stipule un appareil en 120v et en effet, le transformateur d’alimentation est uniquement en 120v, curieux.
Le Pioneer a déjà été réparé, des transistors (dont ceux de sortie) ont été remplacés sur un canal, à revoir car c’est une réparation de « fond de tiroir ».
Le propriétaire se plaint également d’une mise en sécurité aléatoire de l’appareil, panne assez « classique » sur les Pioneer.

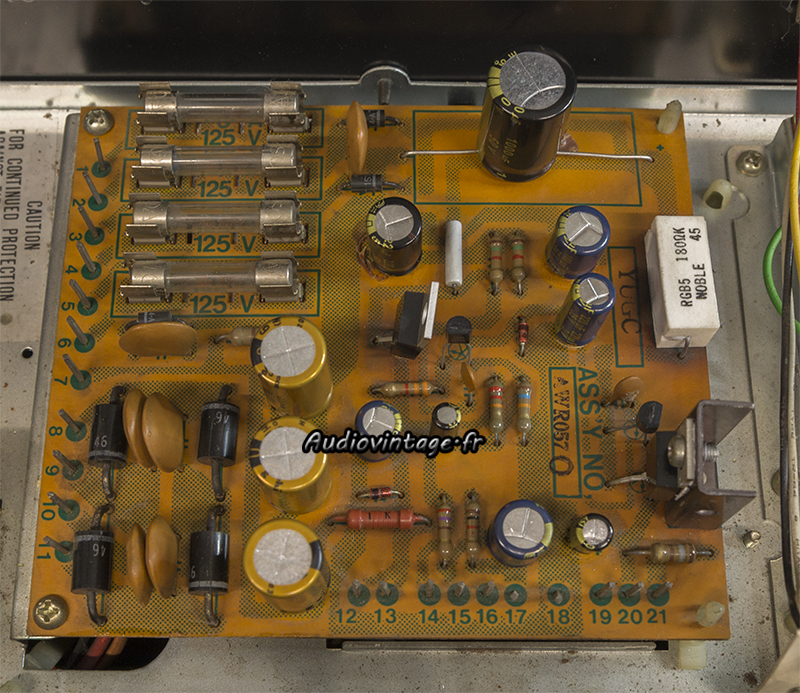

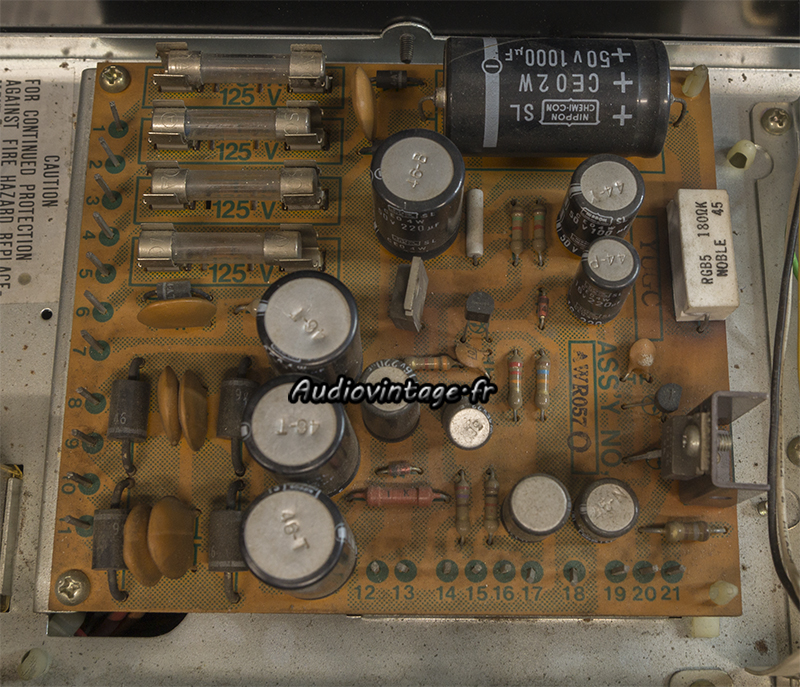

Pioneer SX-737 : alimentation à réviser.
Le circuit d’alimentation. Monté « tête en bas », ce circuit souffre de la température importante qui règne ici, même s’il est bien « aéré » (Pioneer à fait bien pire ailleurs…).

Pioneer SX-737 : alimentation revue.
Réfection totale.

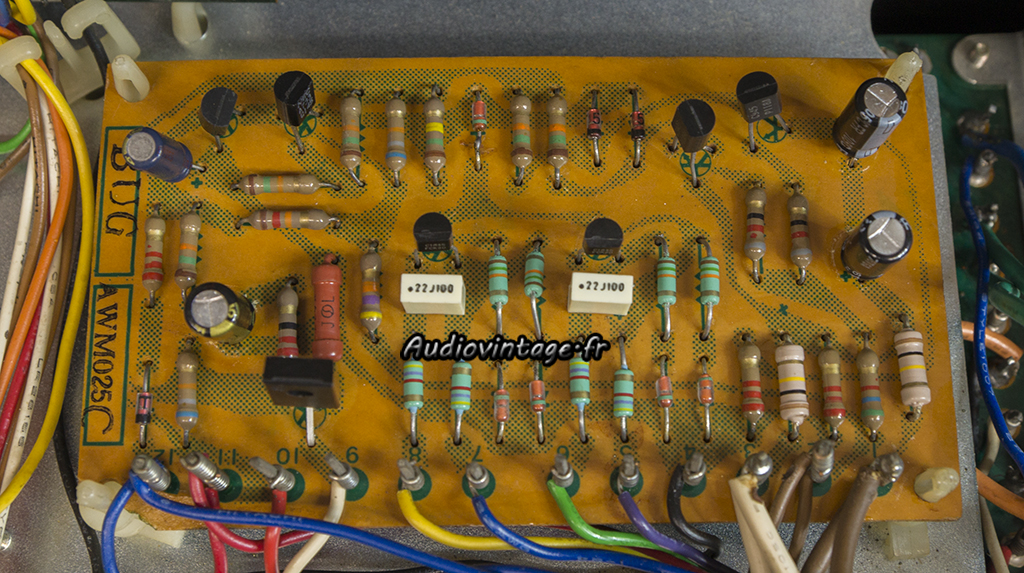

Pioneer SX-737 : circuit de protection à revoir.
Le circuit de protection, traditionnellement problématique dans les Pioneer.

Pioneer SX-737 : circuit de protection révisé.
Les condensateurs chimiques sont remplacés, tout comme certains transistors. Une diode de protection est ajoutée sous le circuit.

Pioneer SX-737 : circuit phono à revoir.
L’étage phono.

Pioneer SX-737 : circuit phono révisé.
Condensateurs chimiques et transistors neufs.

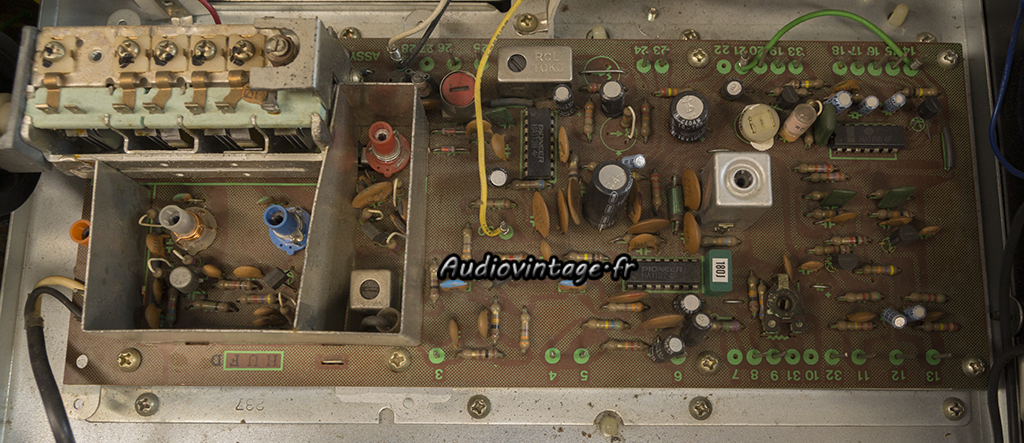

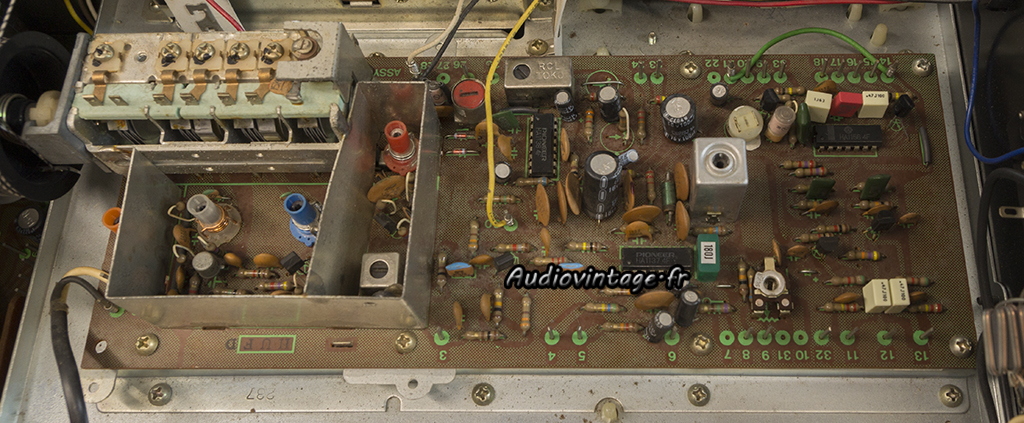

Pioneer SX-737 : tuner à revoir.
Le circuit tuner.

Pioneer SX-737 : tuner revu.
Quelques condensateurs sont remplacés.

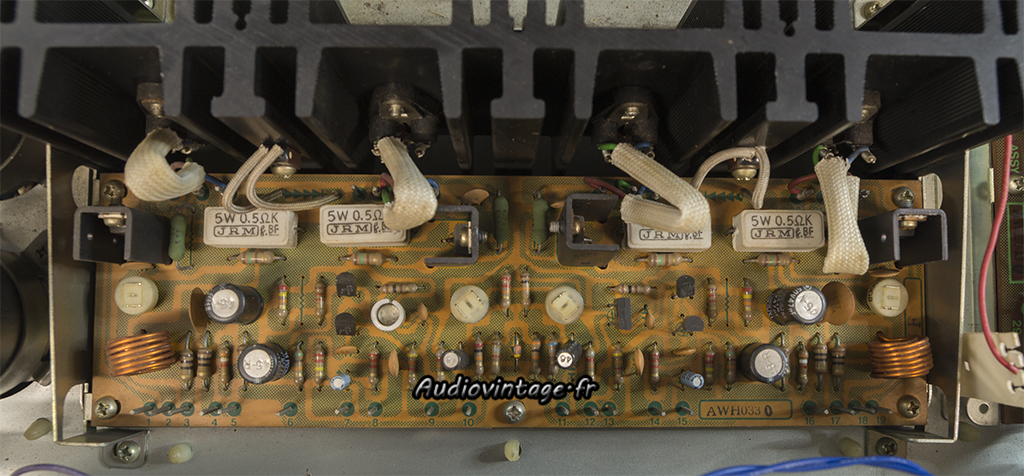

Pioneer SX-737 : circuit driver à revoir.
Le circuit « driver » et les traces visibles d’une ancienne réparation.

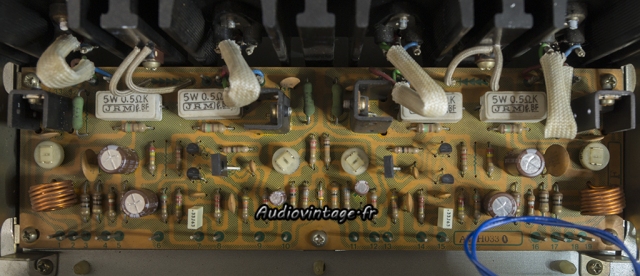

Pioneer SX-737 : circuit driver révisé.
Les condensateurs chimiques ainsi que de nombreux transistors sont remplacés.

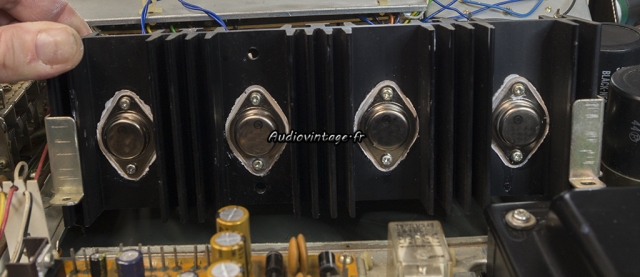

Pioneer SX-737 : transistors de puissances neufs.
Des transistors de puissances neufs, sélectionnés, sont montés sur des micas également neufs et de la graisse fraiche.

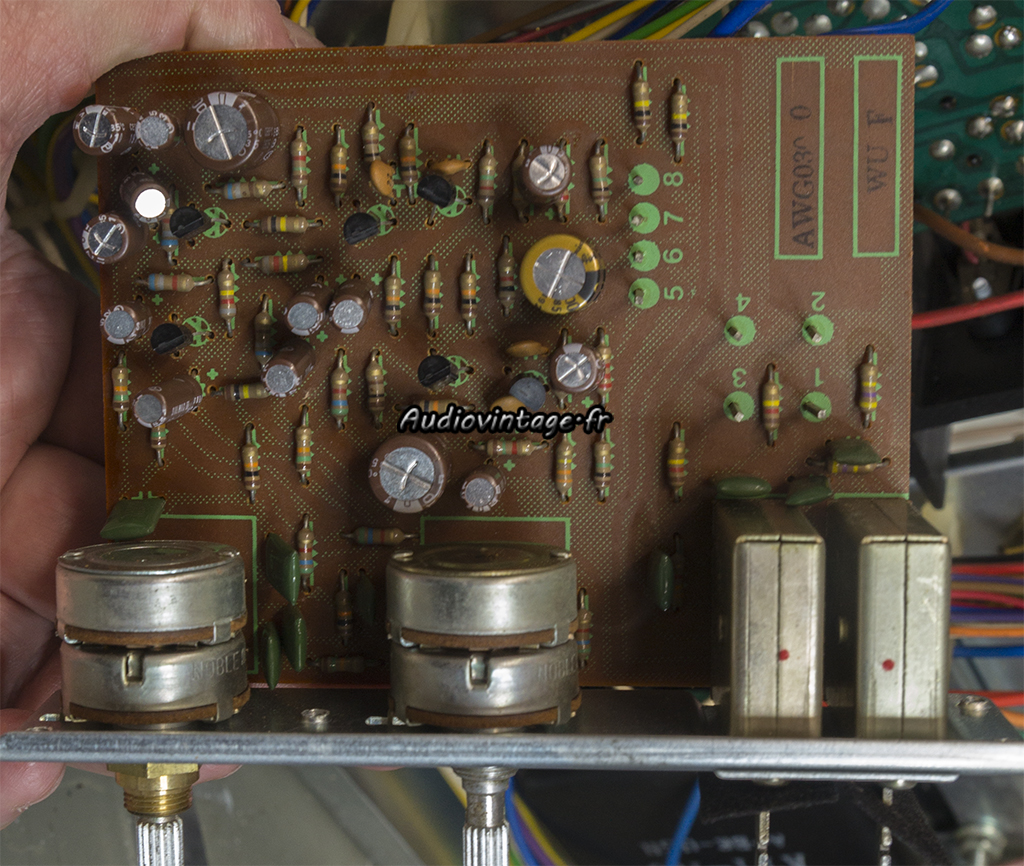

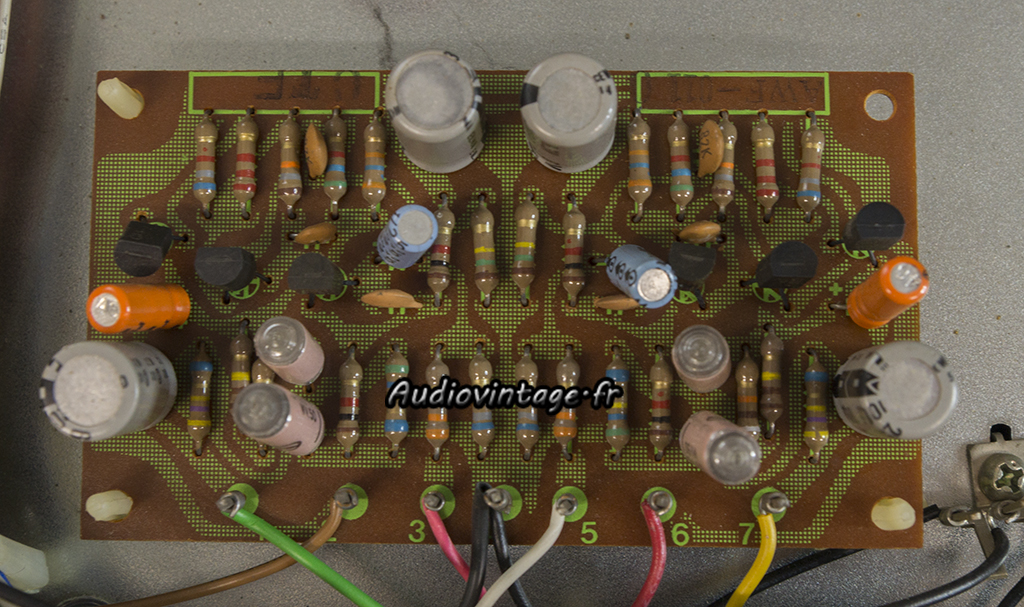

Pioneer SX-737 : étage de tonalité à réviser.
Le circuit de tonalité.

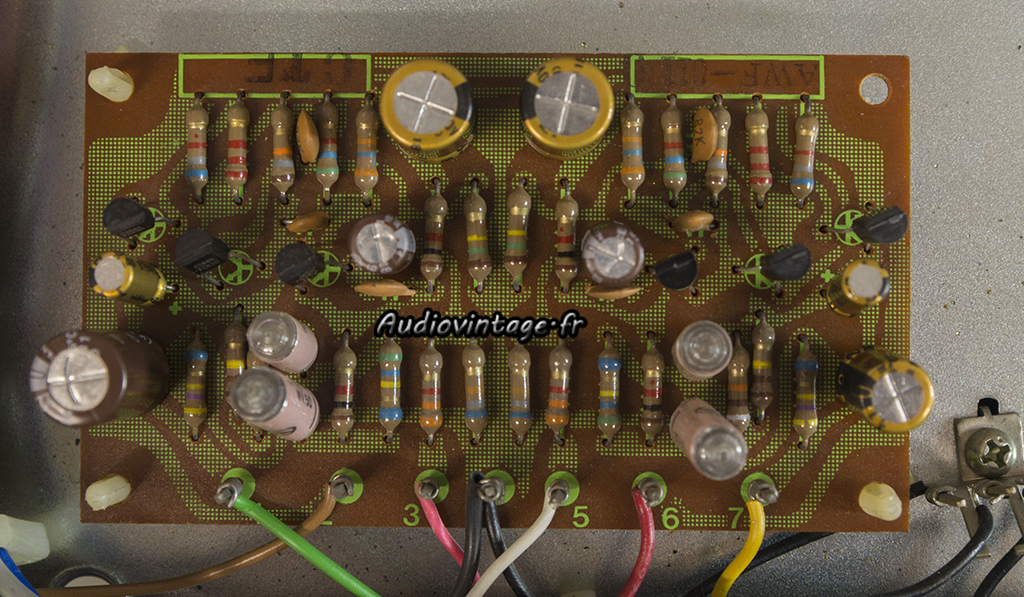

Pioneer SX-737 : étage de tonalité révisé.
Ici aussi, les condensateurs chimiques et les transistors sont remplacés.

Pioneer SX-737 : terminé.
Pioneer SX-737 : terminé.
Les commandes sont nettoyées, offset et bias réglés. Quelques ampoules sont remplacées. Le tuner FM est ré-aligné partiellement. Une fiche secteur US est montée, ce qui permet d’utiliser un transfo 110/220v moderne et de ne surtout pas oublier qu’il ne faut pas le connecter directement au secteur français.

Pioneer SX-737 : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SX-737 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Pioneer SX-737 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à 2x40w sous 8 ohms, entrée aux.

Pioneer SX-737 : IMD-a-2x1w-sous-8-ohms-entree-aux

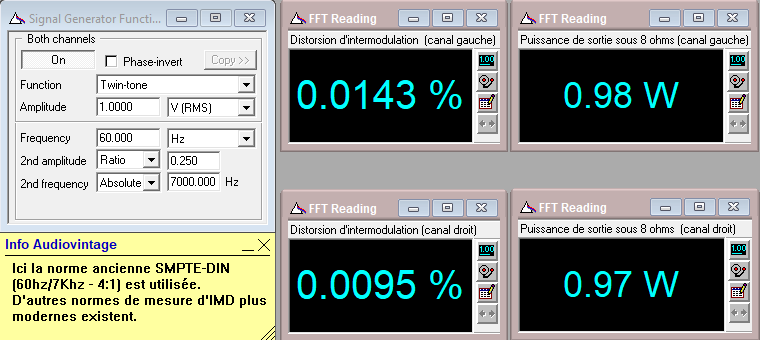

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Pioneer SX-737 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

Pioneer SX-737 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

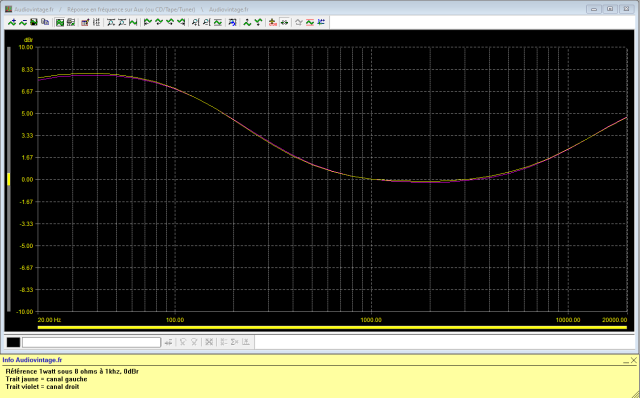

Pioneer SX-737 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Pioneer SX-737 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-low-et-high-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Pioneer SX-737 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Pioneer SX-737 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Pioneer SX-737 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Pioneer SX-737 : distorsion-a-2x1w-sous-8-ohms-entree-phono

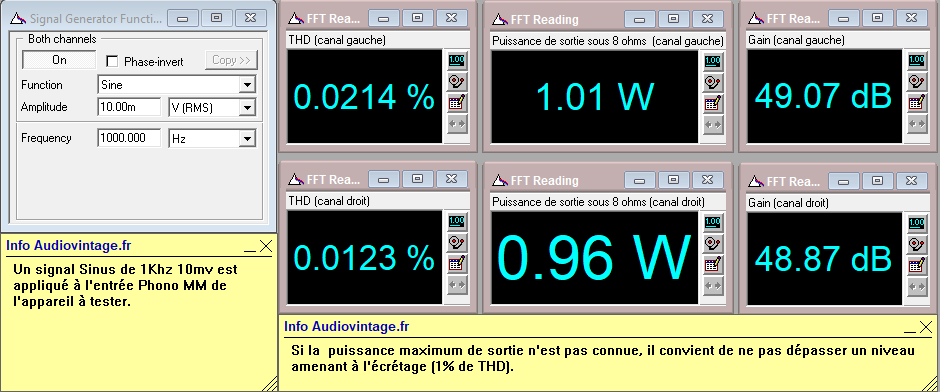

Distorsion à 2x1w sous 8 ohms, entrée phono.

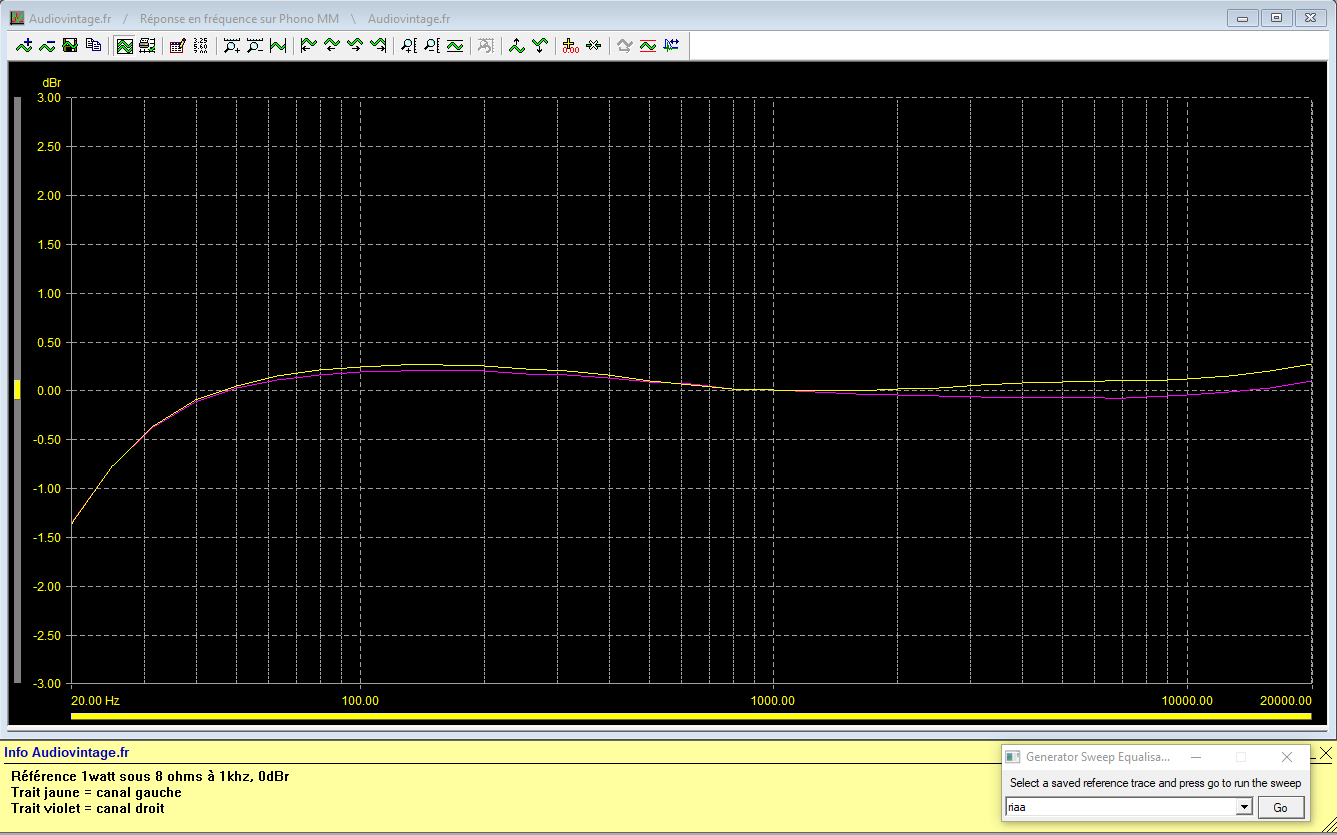

Pioneer SX-737 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Pioneer SX-737 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Pioneer SX-737 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Pioneer SX-737 : signal-carre-a-100hz
Pioneer SX-737 : signal-carre-a-1khz
Pioneer SX-737 : signal-carre-a-10khz
Pioneer SX-737 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
