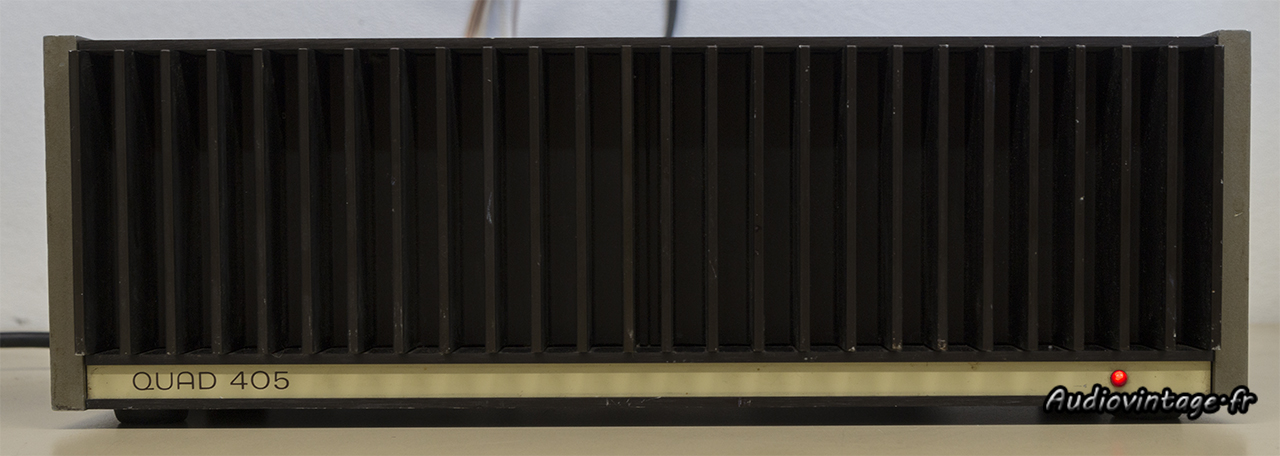

Un « classique » à l’atelier, un Quad 405-2 pour une sérieuse remise à niveau et quelques surprises…

Première surprise, oui, j’ai bien indiqué Quad 405-2, et pourtant la façade indique Quad 405 tout court, il y a certainement eu démontage de plusieurs Quad et mélanges, ça commence bien…
Le propriétaire me l’a confié alors qu’il venait de l’acheter, accompagné d’un Quad 33.
Un canal ne fonctionne plus.

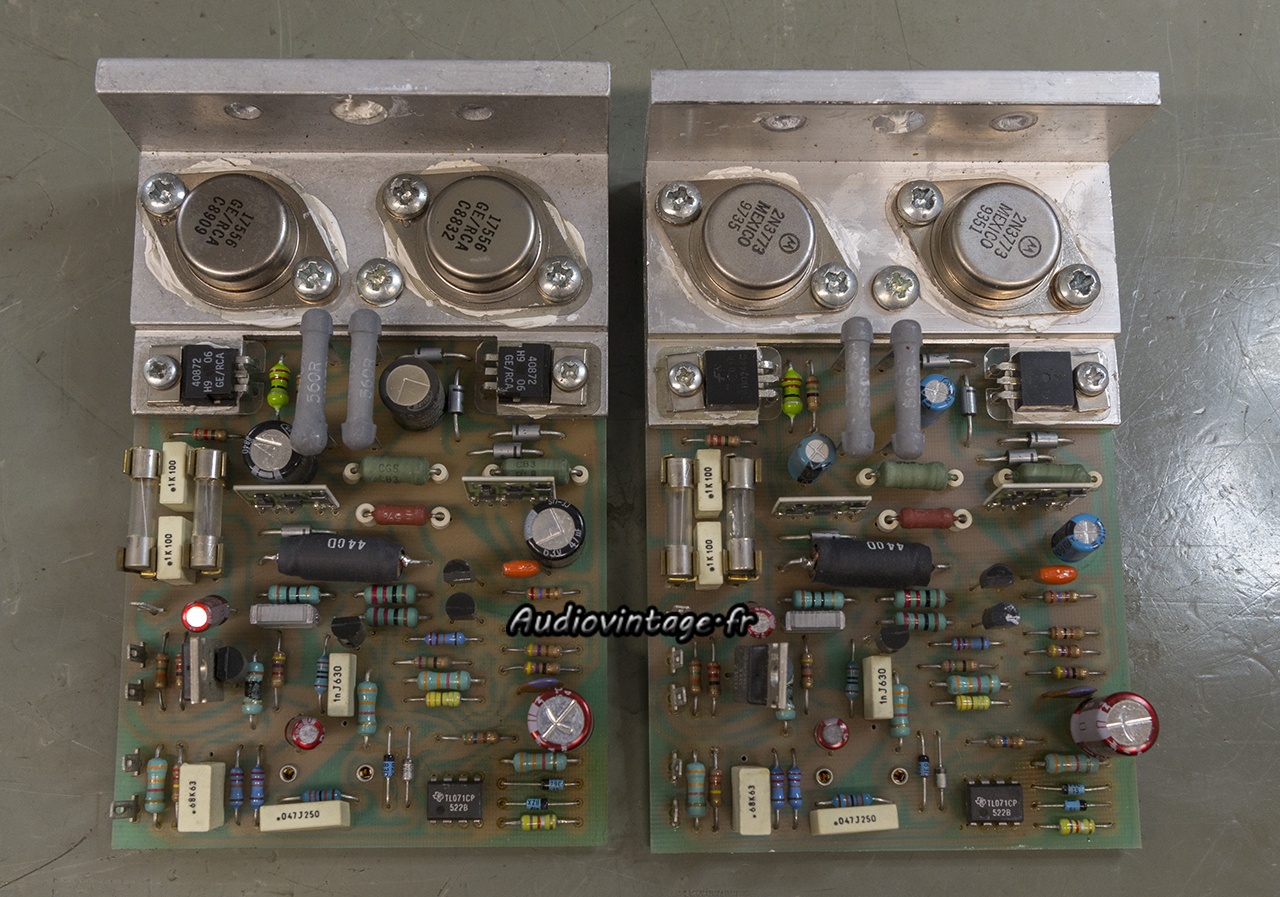

Démontage des circuits. Un canal a déjà été réparé, les transistors mis en place n’appelle aucune critique, mais certaines valeurs de condensateurs me semblent bien curieuses…

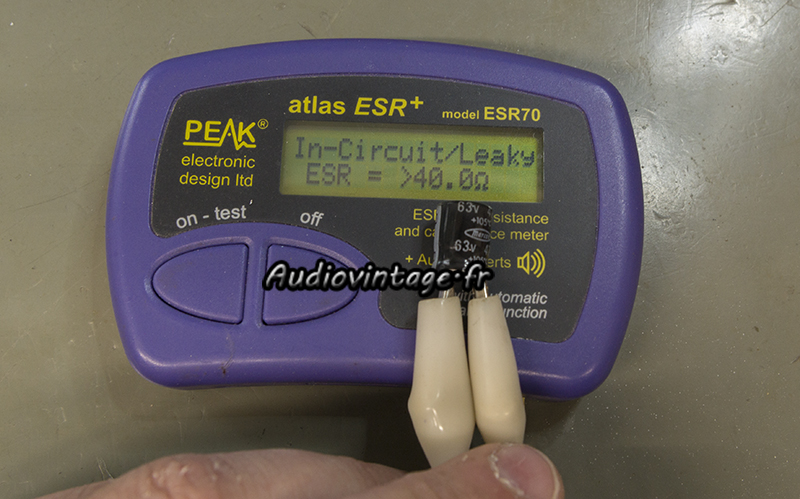

Un des responsables du canal en panne.
Toutefois, j’ai voulu faire un essai en gardant les valeurs de condensateurs trouvés dans l’appareil (remplacés par des neufs).

Et voici le résultat d’une mesure de réponse en fréquence. Oui, l’intervenant s’est bien planté, ou alors il voulait un ampli médium/aigu 😉
Il n’y a pas à dire, c’est bien du grand n’importe quoi et on imagine les critiques négatives du Quad 405-2 sur les forums avec ce genre de bricolage !

Les circuits sont donc révisés avec des condensateurs neufs et de valeurs correctes.

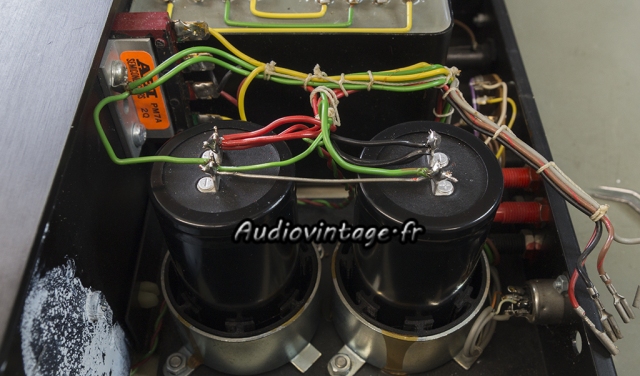

Les condensateurs de filtrage avaient déjà été remplacés, on appréciera à sa juste valeur les petits morceaux de mousses et la colle pour tenter de les maintenir en place, à la guerre comme à la guerre !

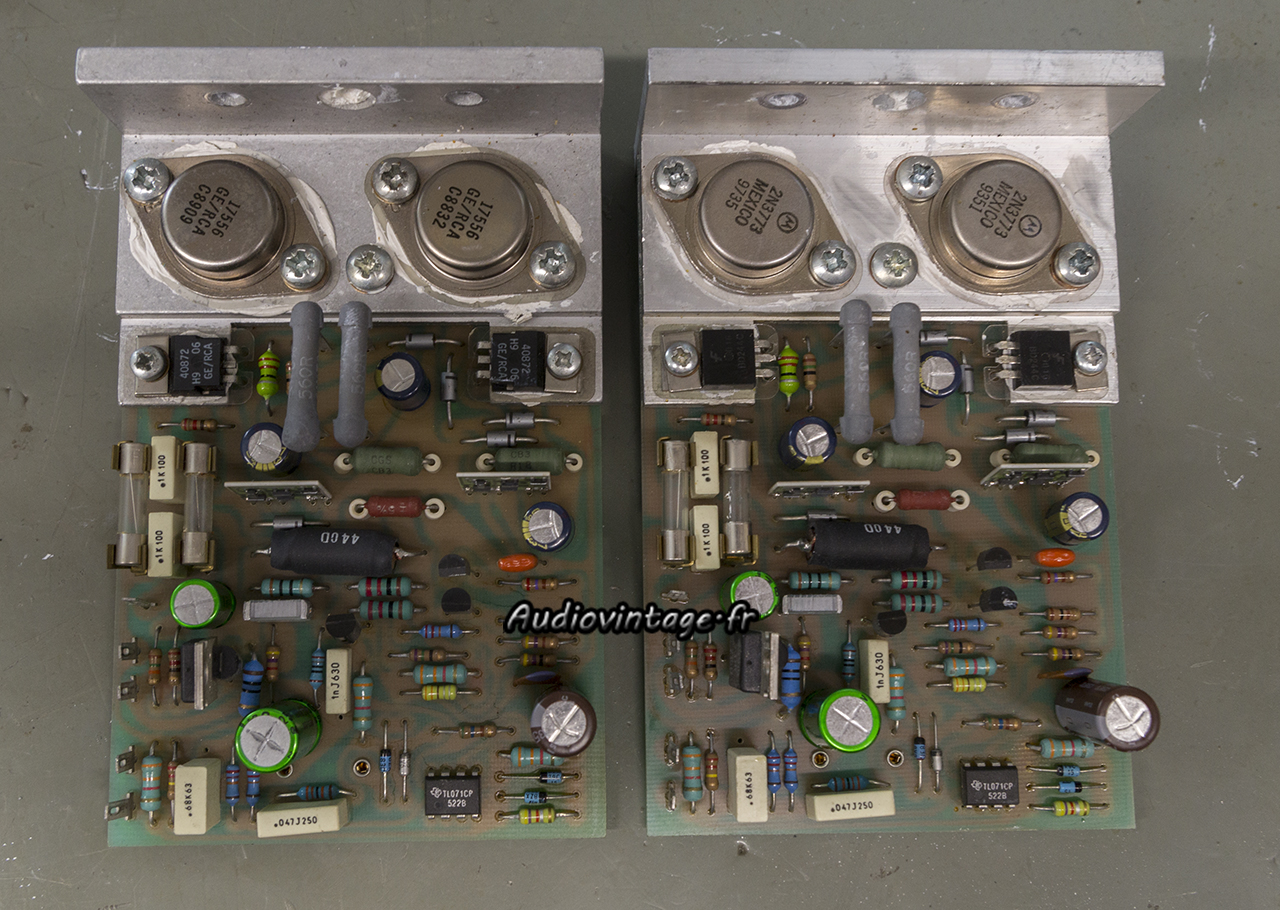

Une fois revu à ma sauce.

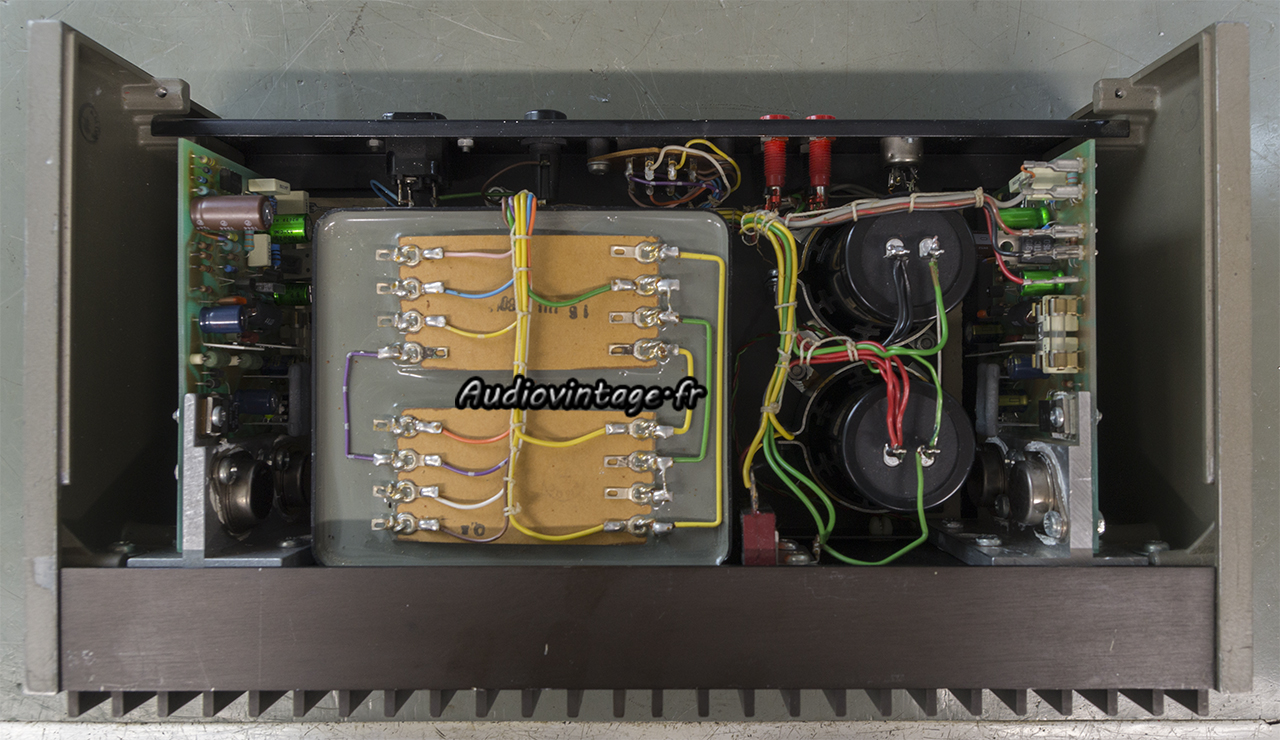

Remontage. Terminé.

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

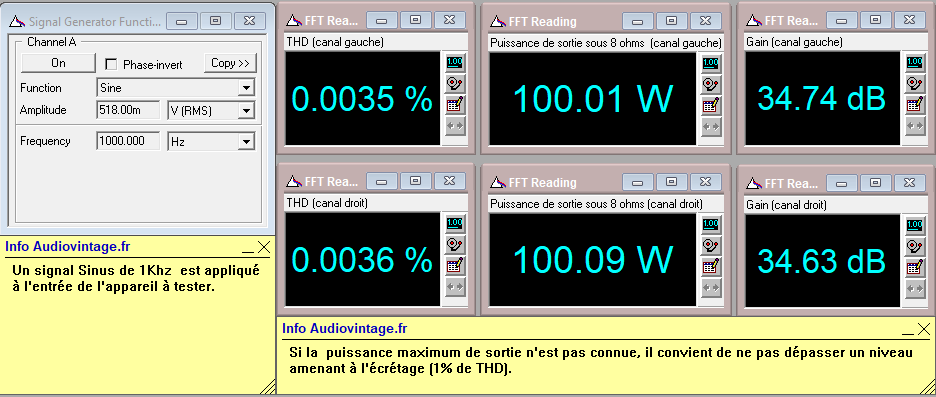

Distorsion à 2x100w sous 8 ohms.

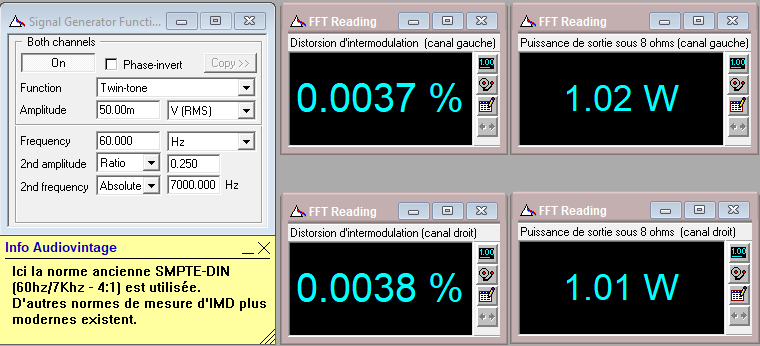

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Réponse en fréquence à 2x1w sous 8 ohms.

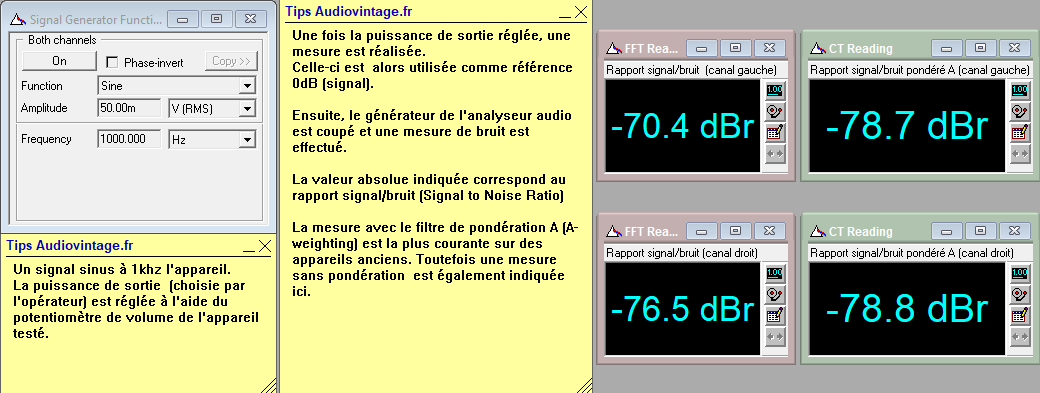

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
