En ce dimanche presque ensoleillé, je vous propose de parcourir ce compte rendu sur la restauration d’un Receiver NAD 160A.

Nad 160A
Nad 160A
Je l’ai reçu en panne. En effet, le canal gauche ne fonctionne que très faiblement, que ce soit sur l’étage phono ou le tuner FM. Curieusement sur Aux, tout va bien.

Nad 160A

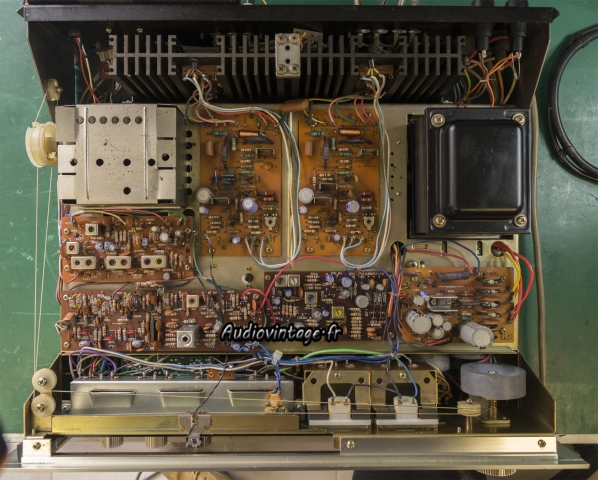

L’appareil a déjà eu droit à une intervention passée. Je n’ai rien à dire que les composants utilisés, mais des critiques sont à formuler sur la façon de faire, une intervention « économique », assurément.
Un transistor a été remplacé sur un circuit driver, ainsi que certaines résistances dont l’une n’a pas la bonne valeur; grrr…

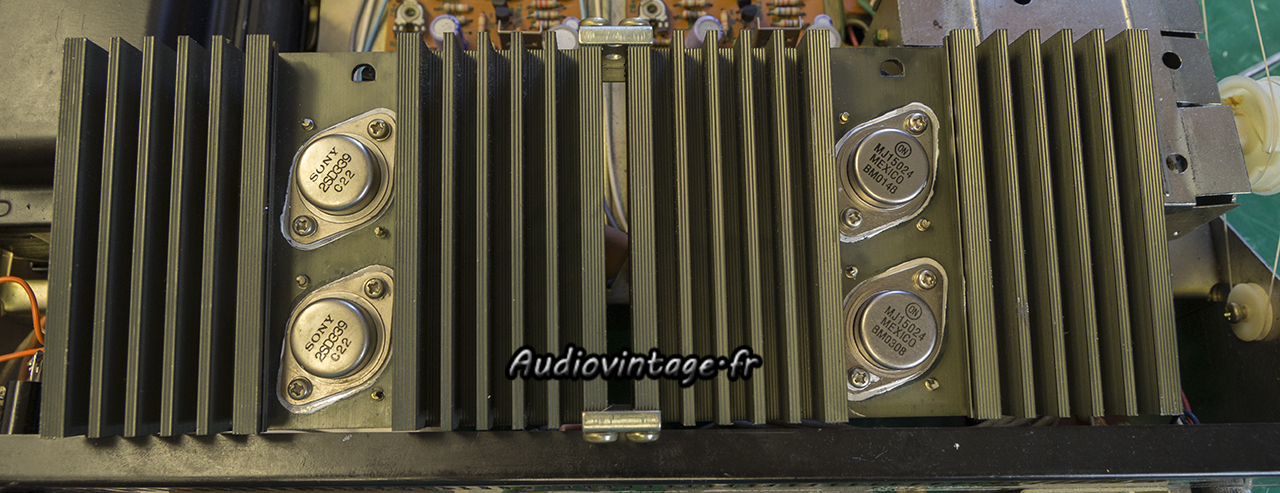

Les transistors de puissances sur ce même canal ont été remplacés par de bons On Semi, pas besoin d’y revenir.
Enfin, je note la présence d’un dépôt gras dans le receiver, sur les commandes, derrière la façade, un peu partout en fait. Certainement dû à l’usage d’un nettoyant inadéquat.

Nad 160A

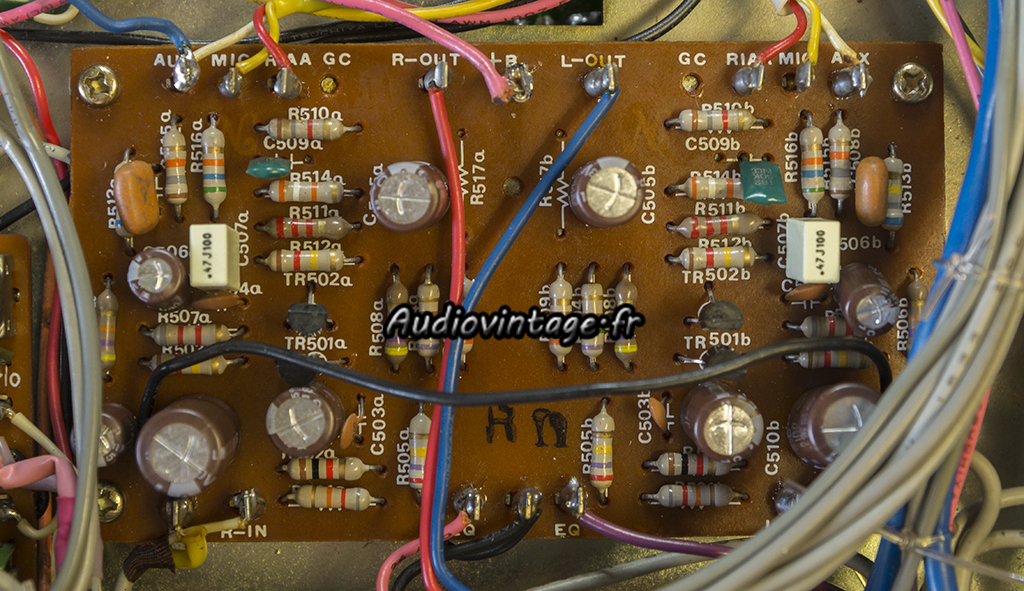

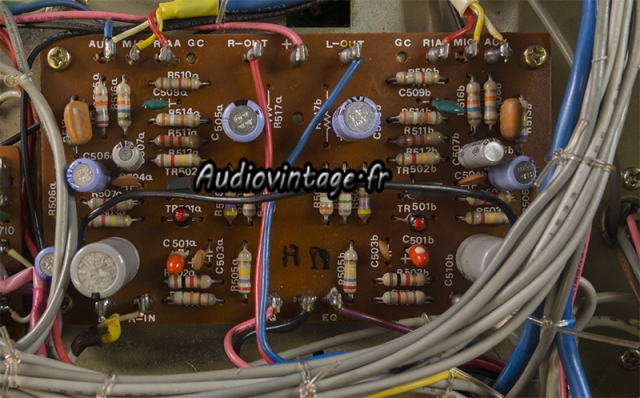

Voici le circuit qui regroupe, entre autre chose, le circuit phono. La panne est ici, un des condensateurs chimiques est complètement HS, les autres sont proches du coma.

Nad 160A
Le circuit révisé. Condensateurs chimiques et transistors sont remplacés.
Cela me permet ensuite de vérifier que le tuner FM fonctionne. Hélas, lui aussi aura besoin d’une bonne révision.

Nad 160A

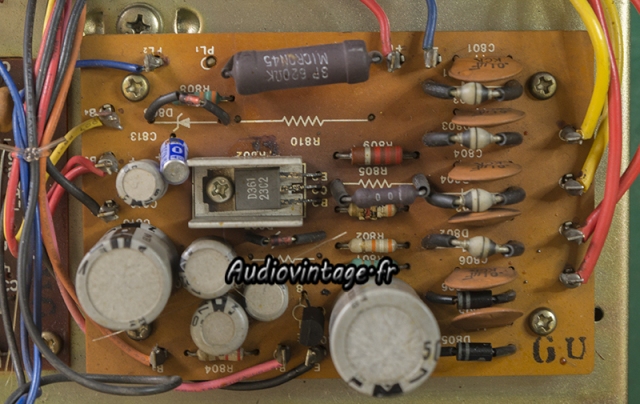

Le circuit d’alimentation régulée. On aperçoit une résistance qui a bien chaud. Le condensateur bleu est HS.

Nad 160A

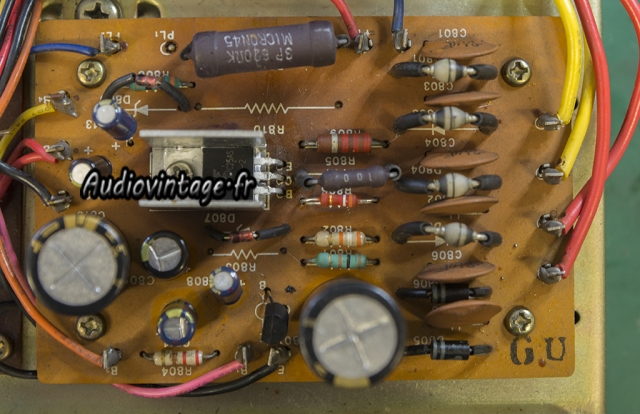

Entièrement revu. Le transistor ballast est remplacé par un modèle plus costaud.

Nad 160A

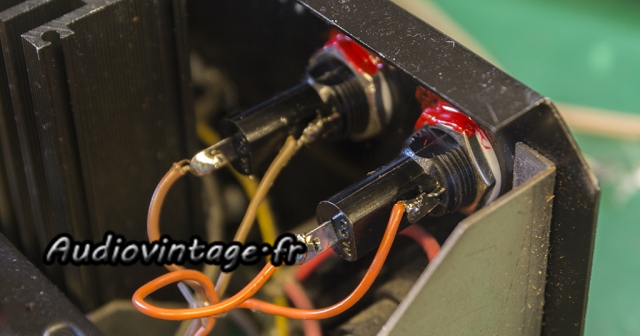

Ah oui, j’oubliais, les portes fusibles partent en miettes, un intervenant a donc préféré souder un fusible à l’intérieur, fonctionnel mais inadéquat.

Nad 160A
Les deux portes fusibles sont donc remplacés.

Nad 160A

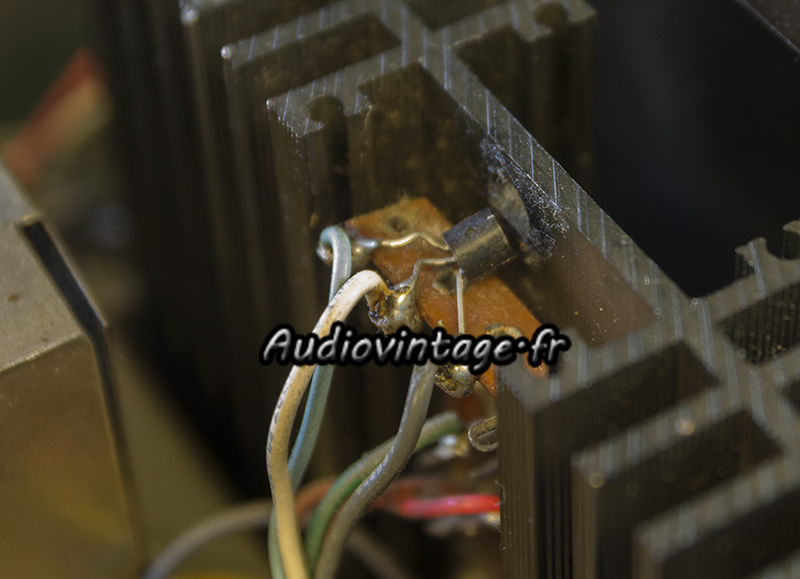

Vue sur un des deux transistors multiplicateur vbe. Celui-là devrait se trouver dans le trou prévu sur le radiateur, sa valeur devant changer avec la température.

Nad 160A

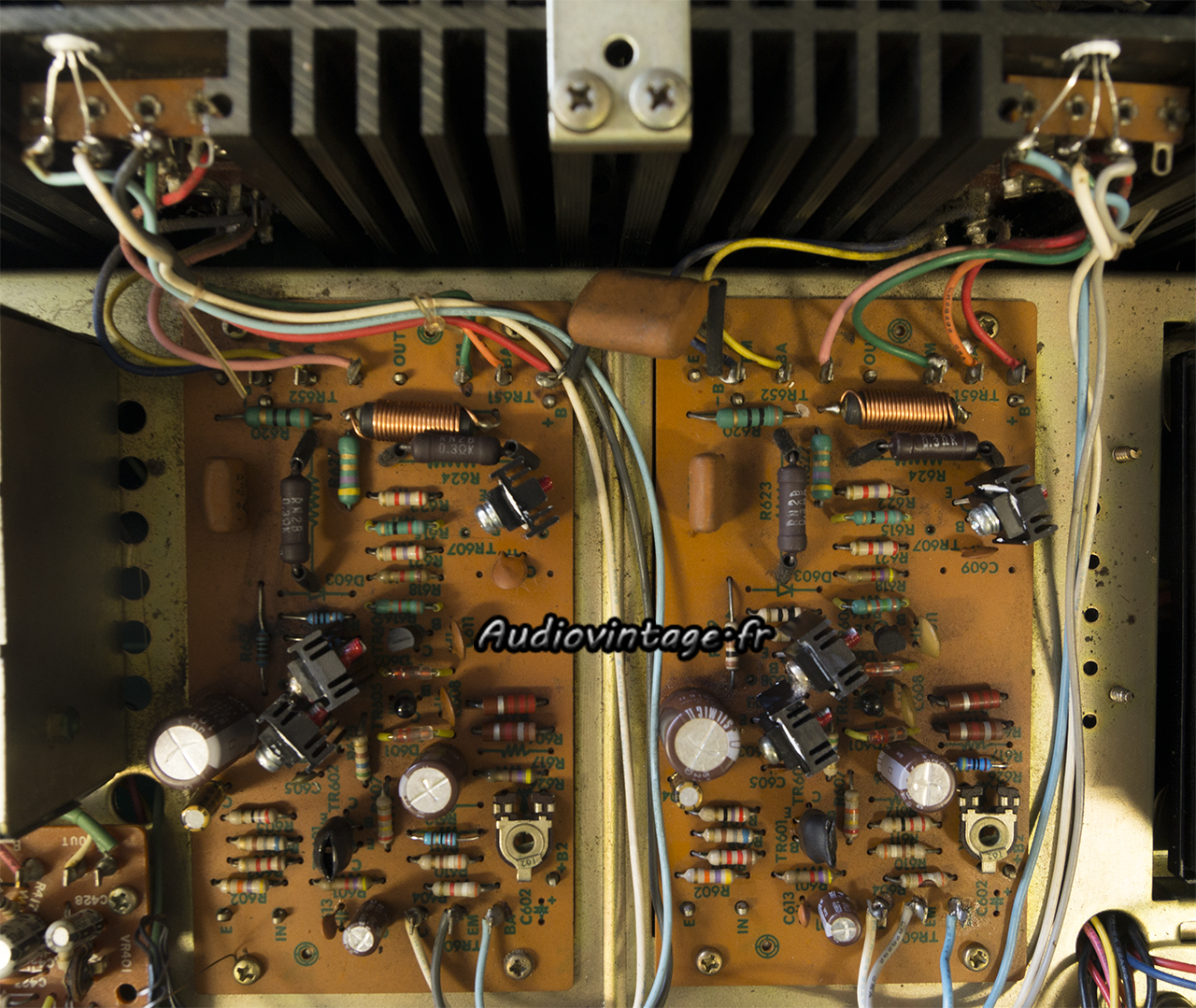

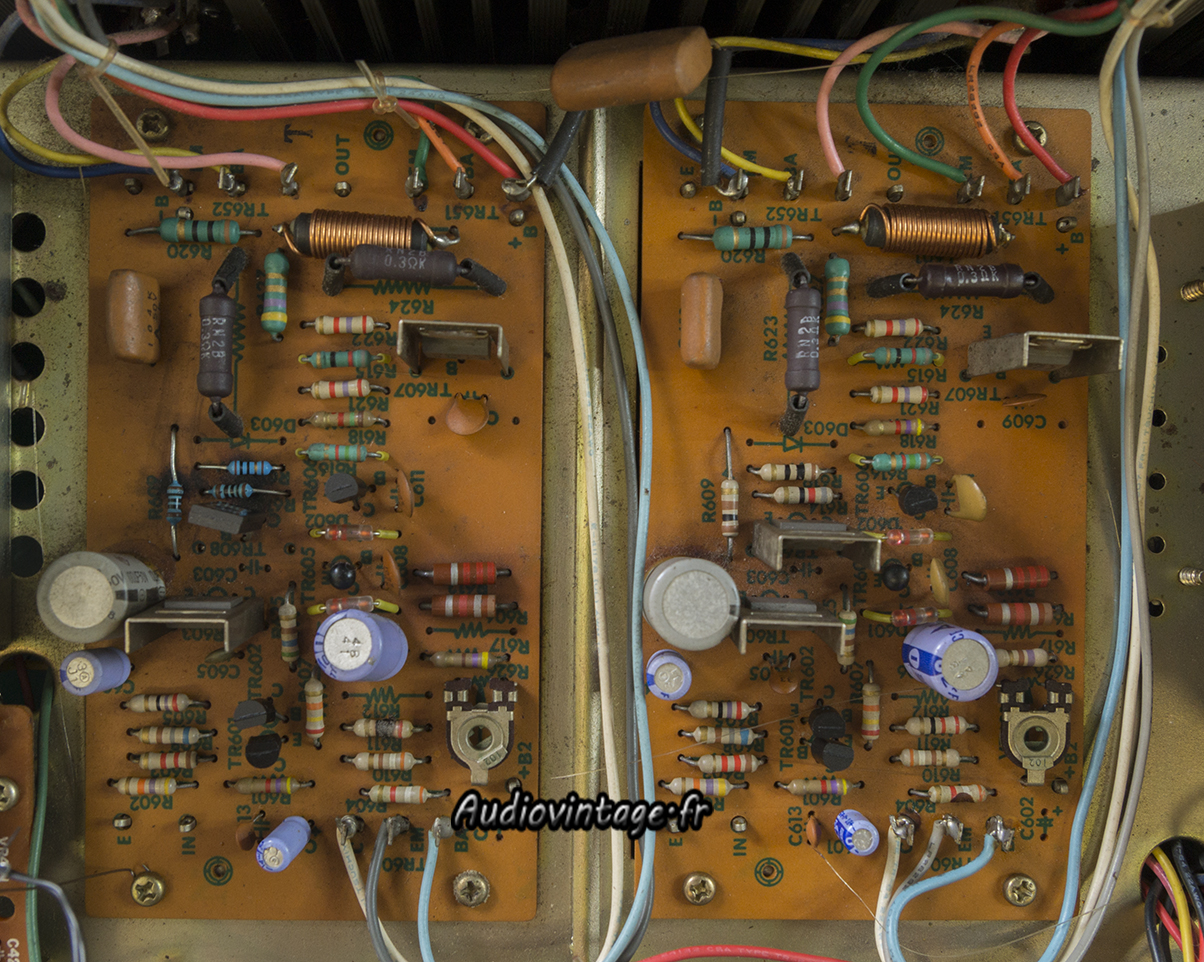

Les deux circuits drivers sont revus de A à Z. Les chimiques bien sûr sont remplacés, mais également de nombreux transistors. On peut aussi constater le remplacement de quelques résistances.
Au fond, les transistors remplacés et montés correctement.

Nad 160A
Les transistors de puissance reçoivent des micas neufs et de la graisse fraîche après avoir été contrôlés.

Nad 160A

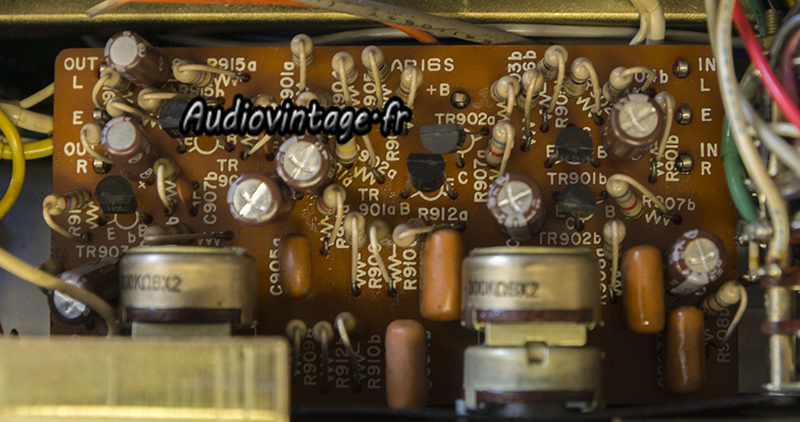

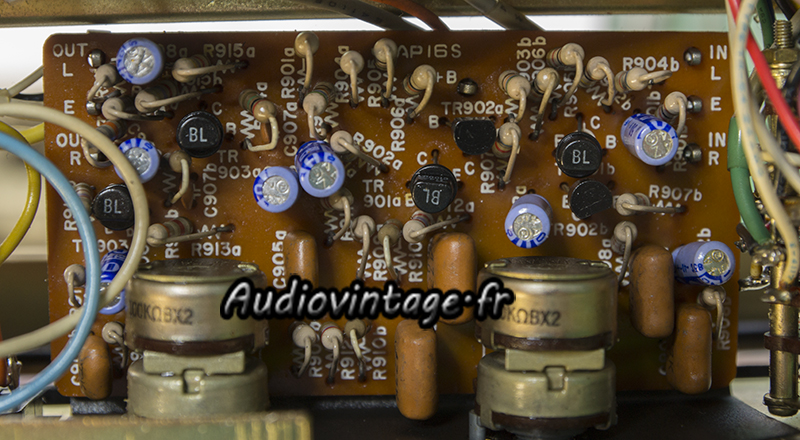

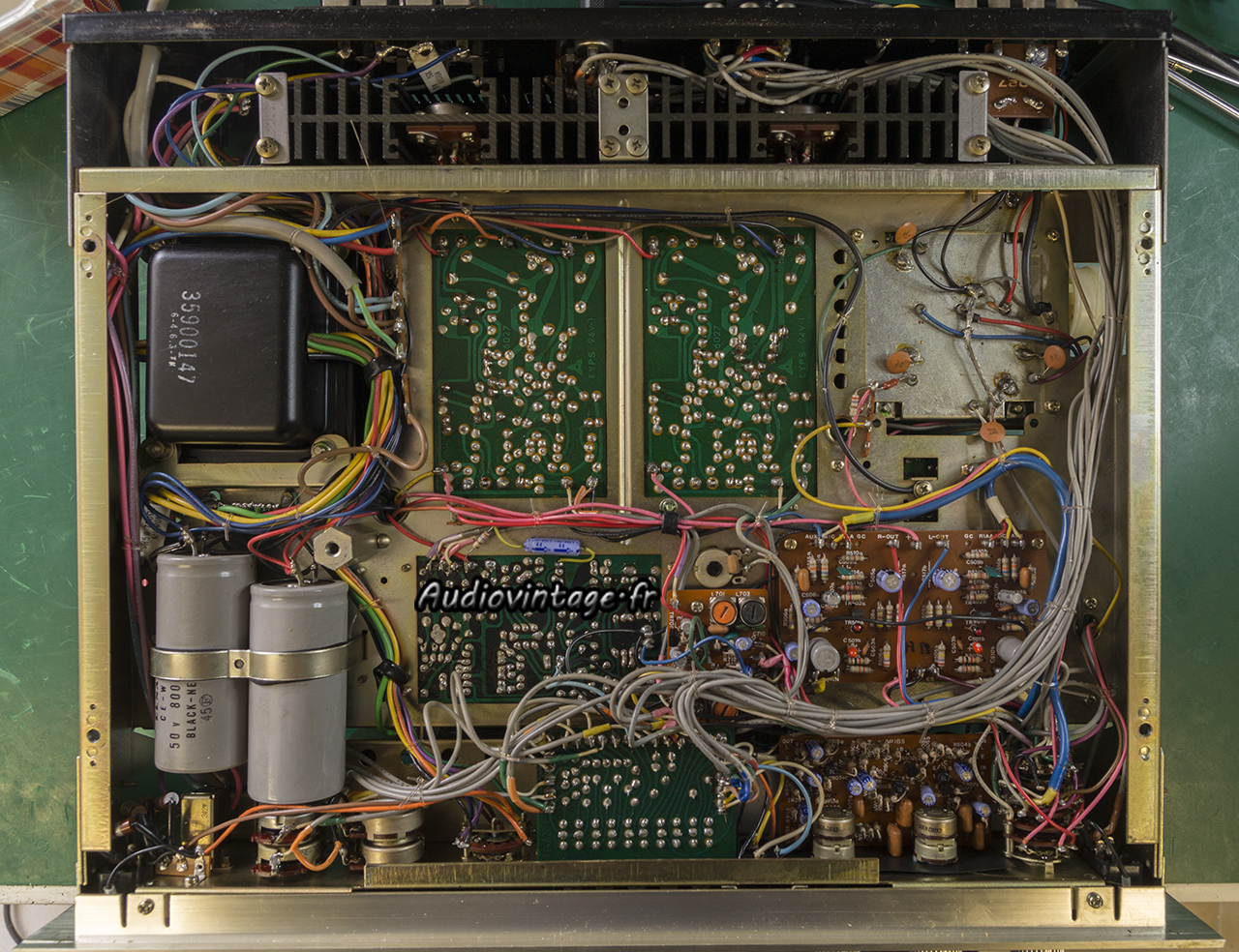

Le circuit de tonalité, situé sous l’appareil.

Nad 160A
Condensateurs chimiques et transistors neufs.

Nad 160A
L’ampoule du voyant stéréo est remplacée, tout comme les ampoules navettes derrière le bandeau radio et les vumètres.

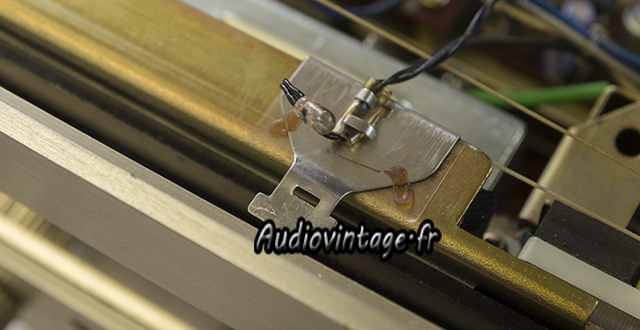

Je n’oublie pas la loupiotte qui éclaire l’aiguille du tuner, HS également.

Nad 160A
Le Nad est terminé, et je passe à l’alignement de la section tuner FM.

Nad 160A

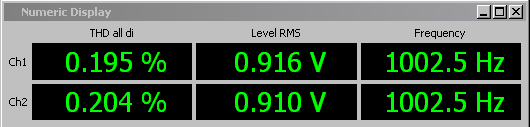

Les ajustements nécessaires sont réalisés. La distorsion est désormais conforme à ce modèle d’appareil.

Nad 160A

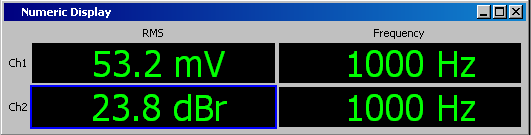

J’avais en effet noté un manque de relief en FM stéréo, et pour cause, avec une séparation de 24dB, c’est franchement médiocre.

Nad 160A

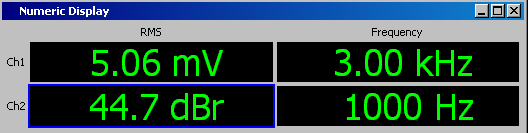

Après réglage, 44.7dB, c’est beaucoup mieux.

Nad 160A

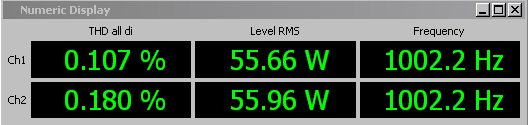

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Nad 160A

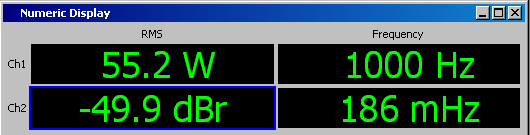

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Nad 160A
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Nad 160A

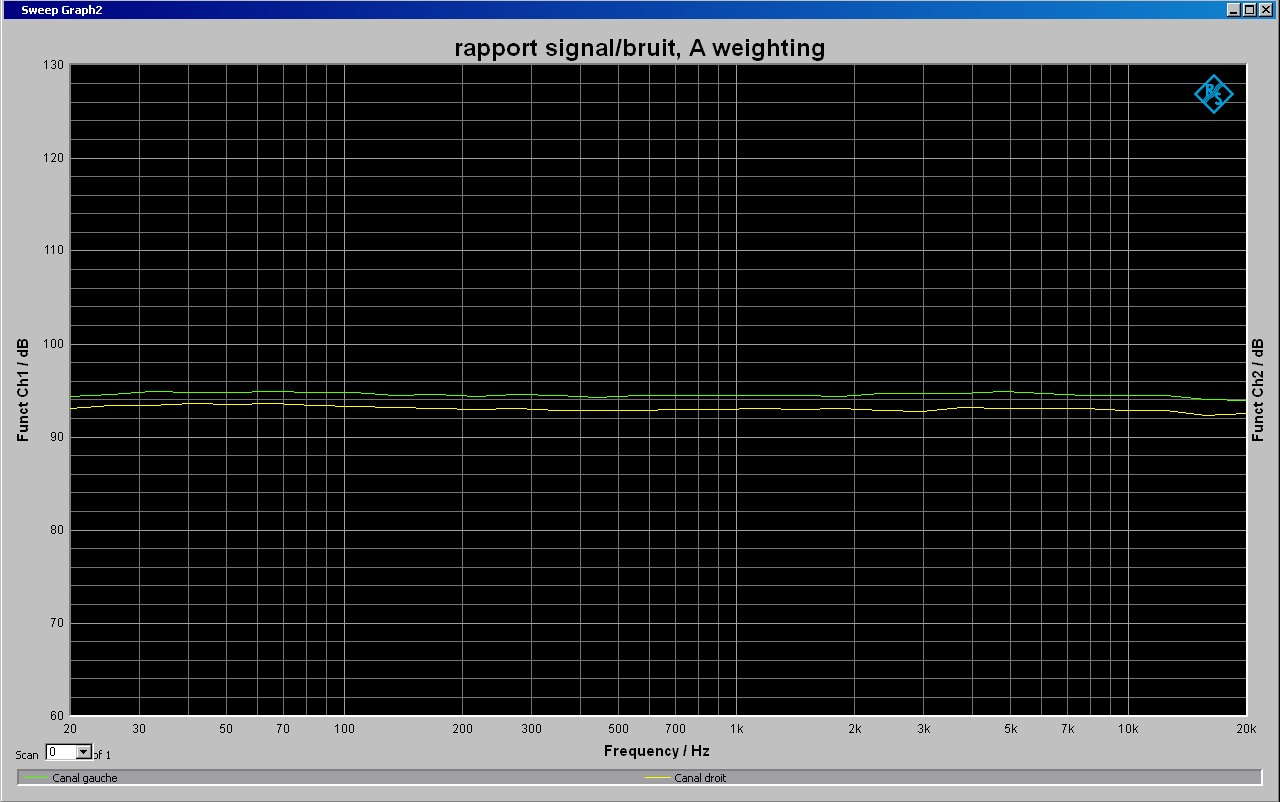

Rapport signal bruit sous 8 ohms (40w à 1khz) entrée aux, pondération A.

Nad 160A

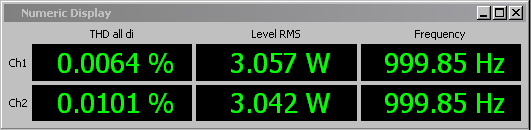

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Nad 160A
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Nad 160A

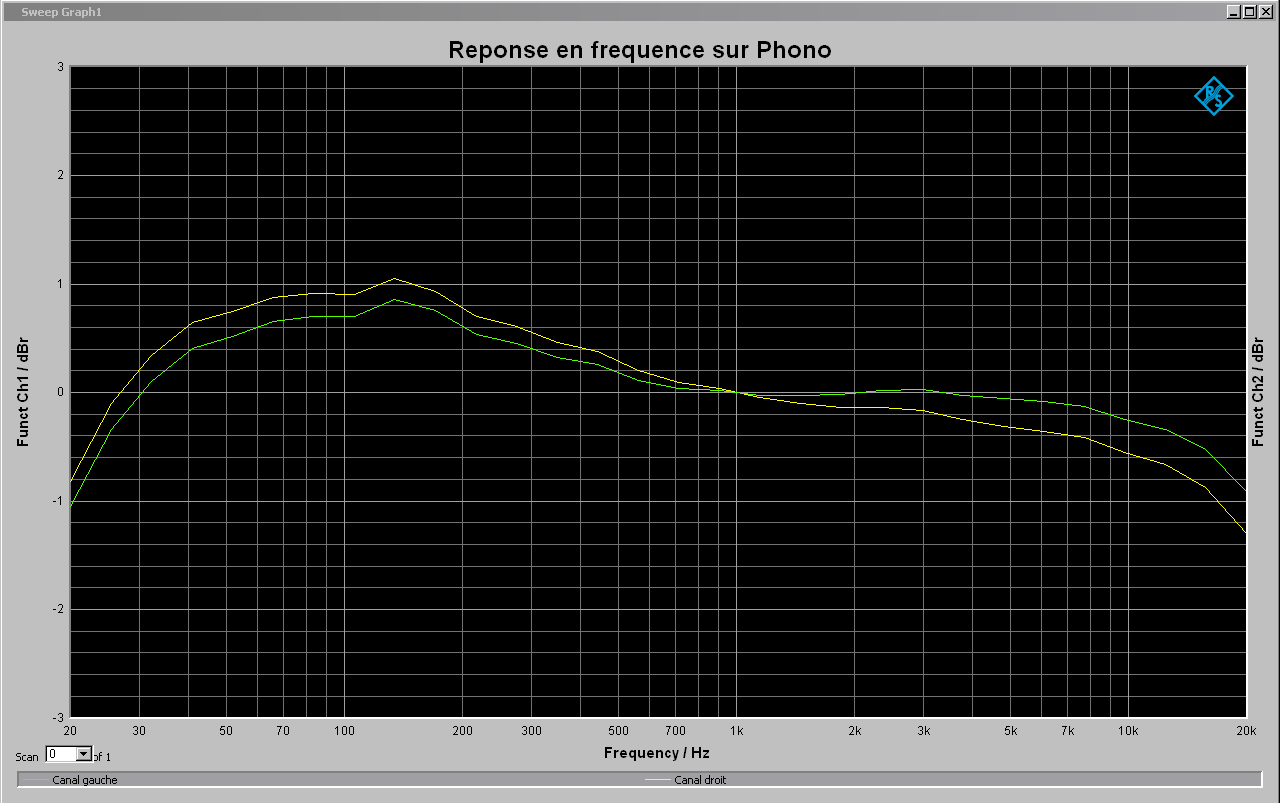

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Nad 160A

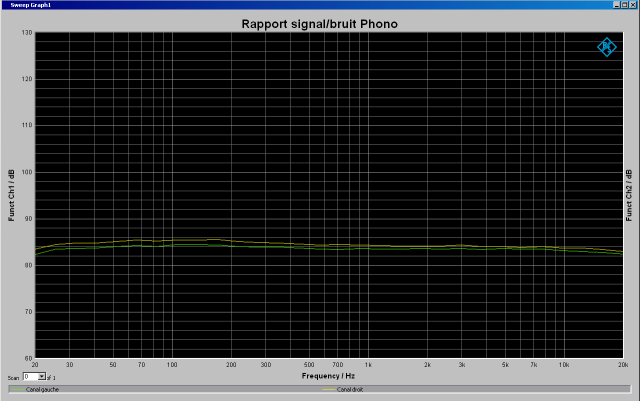

Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono, pondération A.

Nad 160A
Nad 160A
Nad 160A
Nad 160A

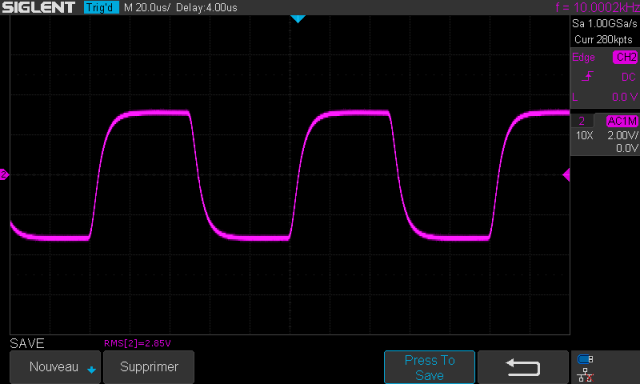

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Nad 160A

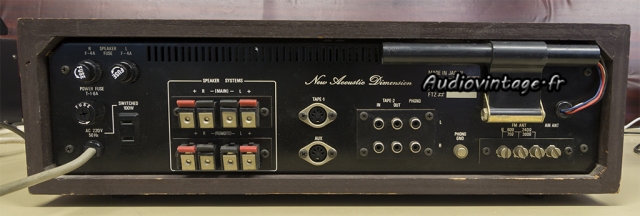

Connectique.
