Aujourd’hui, un gros intégré Luxman L-530 sur la table d’opération.

Luxman L-530
Luxman L-530

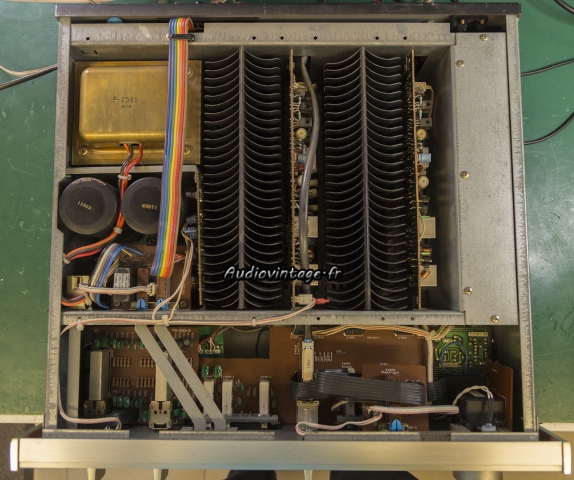

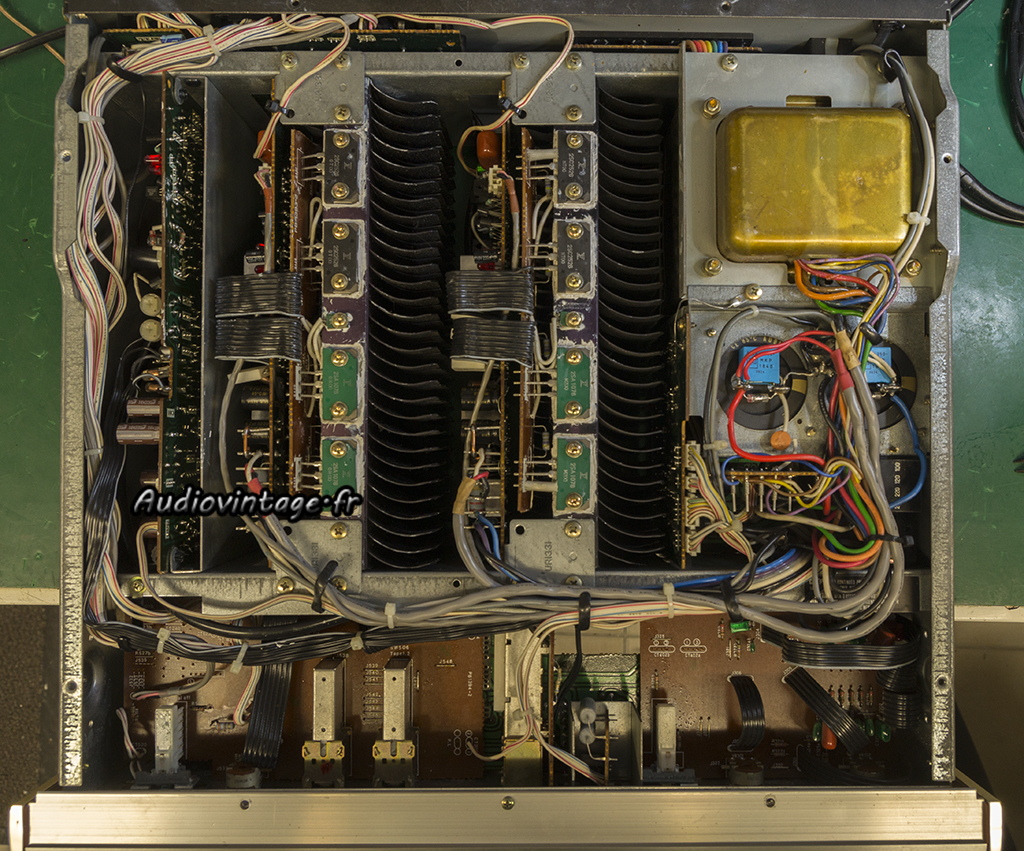

Les Luxman L-510 et L-530 sont des frères presque « jumeaux ». Ces gros intégrés aux châssis bien remplis chauffent beaucoup.
L’Age aidant, les circuits noircissent plus ou moins fortement à cause de la température, les soudures lâchent plus ou moins partout, les condensateurs chimiques sont comme les carottes, cuites.
A ce sujet, que ce soit le L-510 ou le L-530 ; aujourd’hui, si les condensateurs de filtrages originaux sont encore présents, ils ont souvent commencé à fuir.
L’électrolyte ronge les condensateurs supplémentaires soudés à leurs bornes et c’est ensuite la plaque au fond de l’ampli qui est attaquée.

Luxman L-530

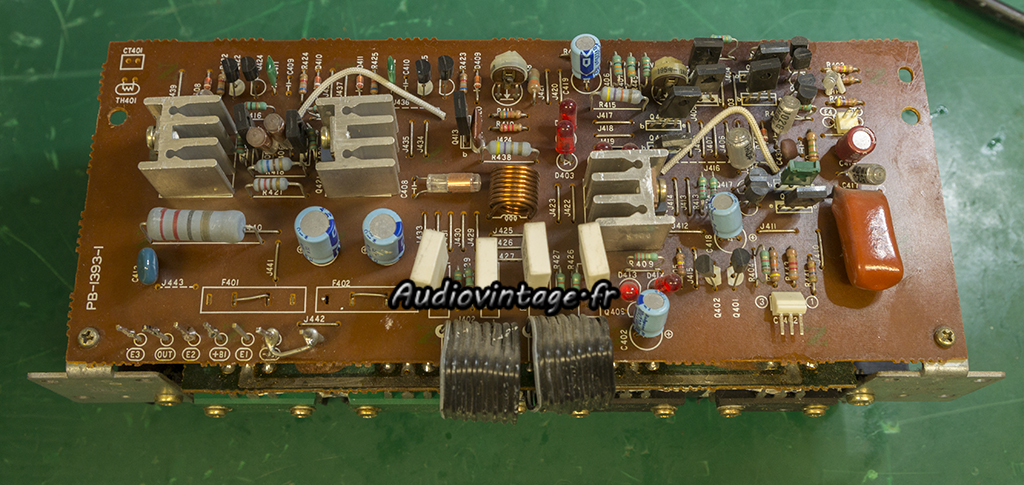

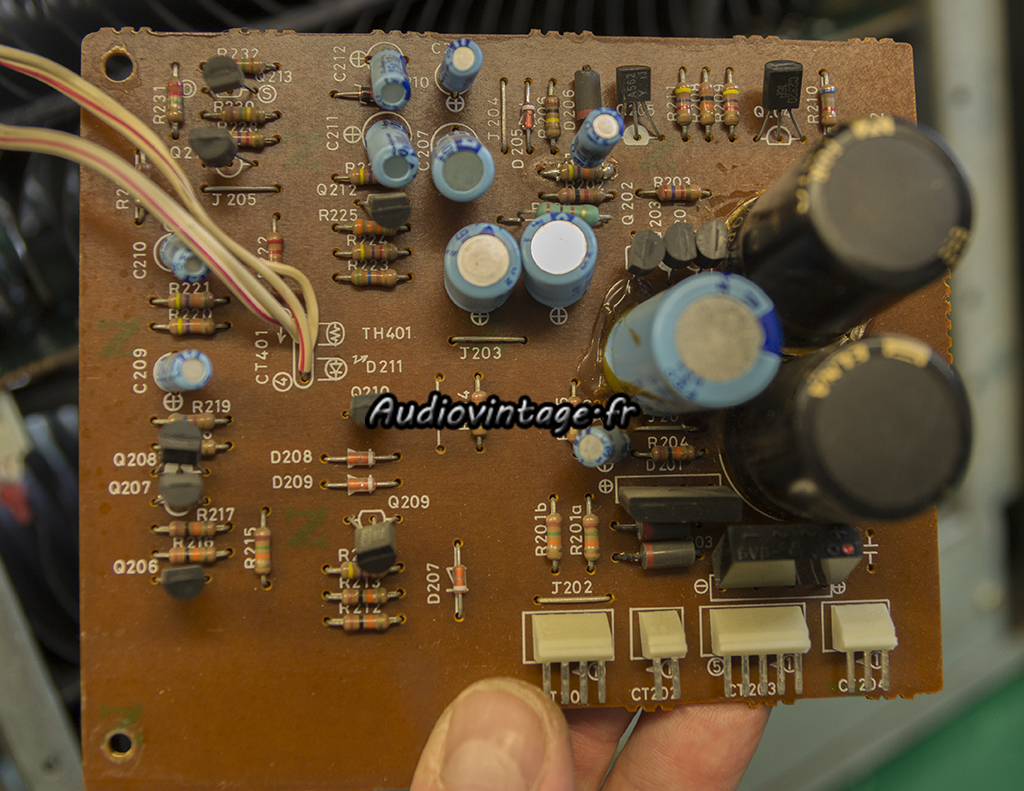

Je commence par le circuit d’alimentation et de protection.

Luxman L-530

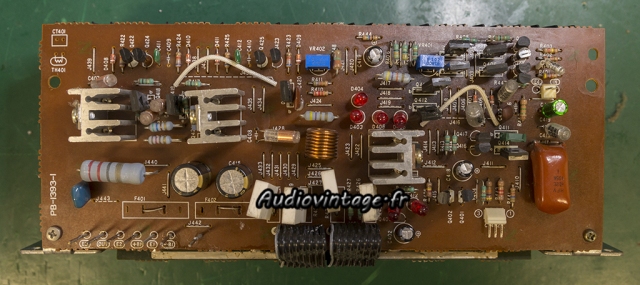

Chimiques neufs partout.

Luxman L-530
Le relais de protection HP est remplacé. Ne mégottez pas ici que la qualité du relais de remplacement sur cette série de Luxman.

Luxman L-530
Les condensateurs de filtrage sont retirés. Ils sont craquelés, ils fuient, et les pattes des petites capas sont complétement rongées.

Luxman L-530

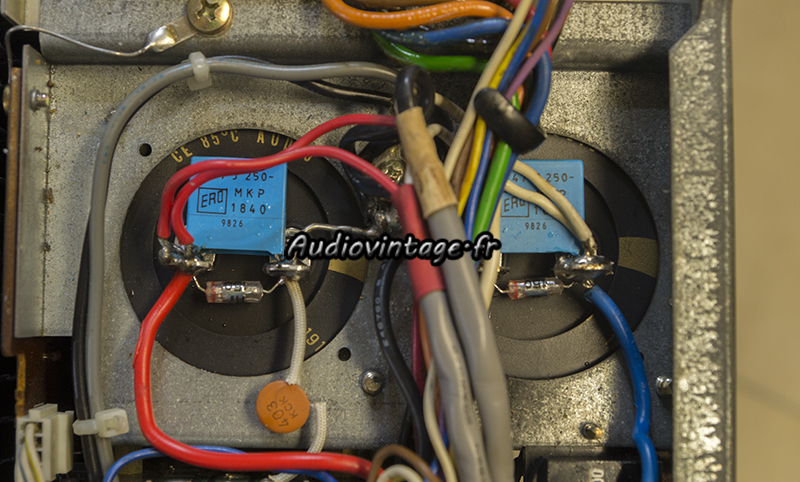

Les nouveaux condensateurs prennent place.

Luxman L-530

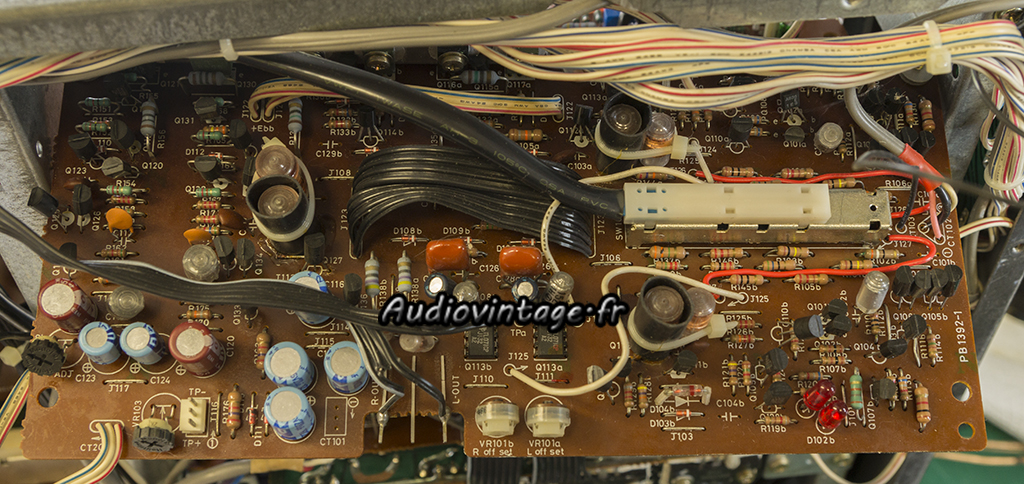

Un des circuits d’amplification.

Luxman L-530
Condensateurs chimiques et trimmers remplacés.

Luxman L-530

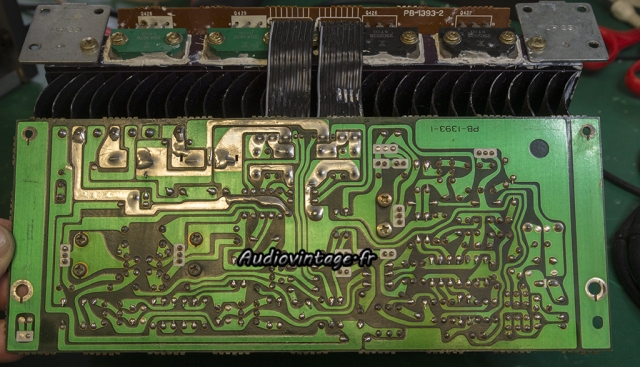

Toutes les soudures ont été vérifiées et refaites si nécessaire.

Luxman L-530

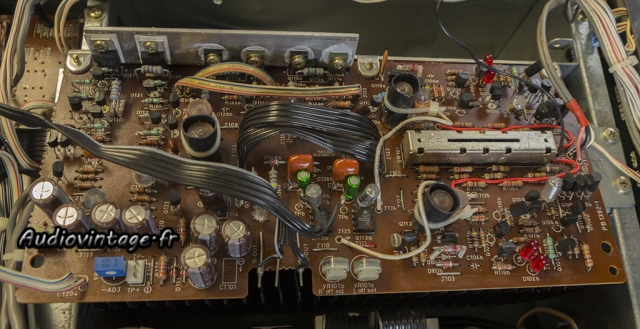

Le circuit phono, un vrai « four ».

Luxman L-530
De nombreux composants ont été remplacés sur ce circuit.

Luxman L-530
Il aura fallu pas mal de temps pour le « débugger » pour cause d’un souci « à la noix » (je reste poli) sur son alimentation.
Ici, réglage des tensions avant réinsertion du circuit.

Luxman L-530
Luxman L-530

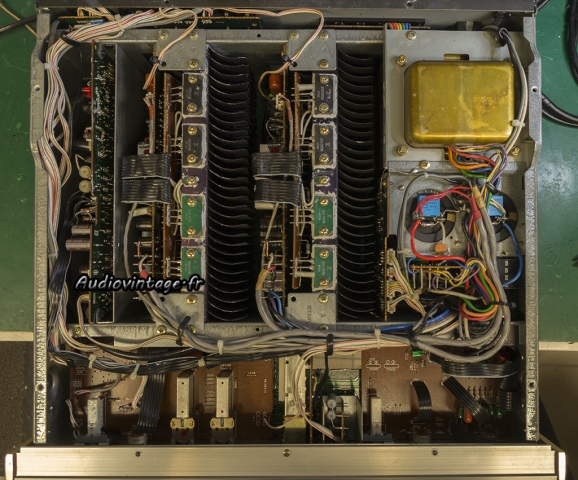

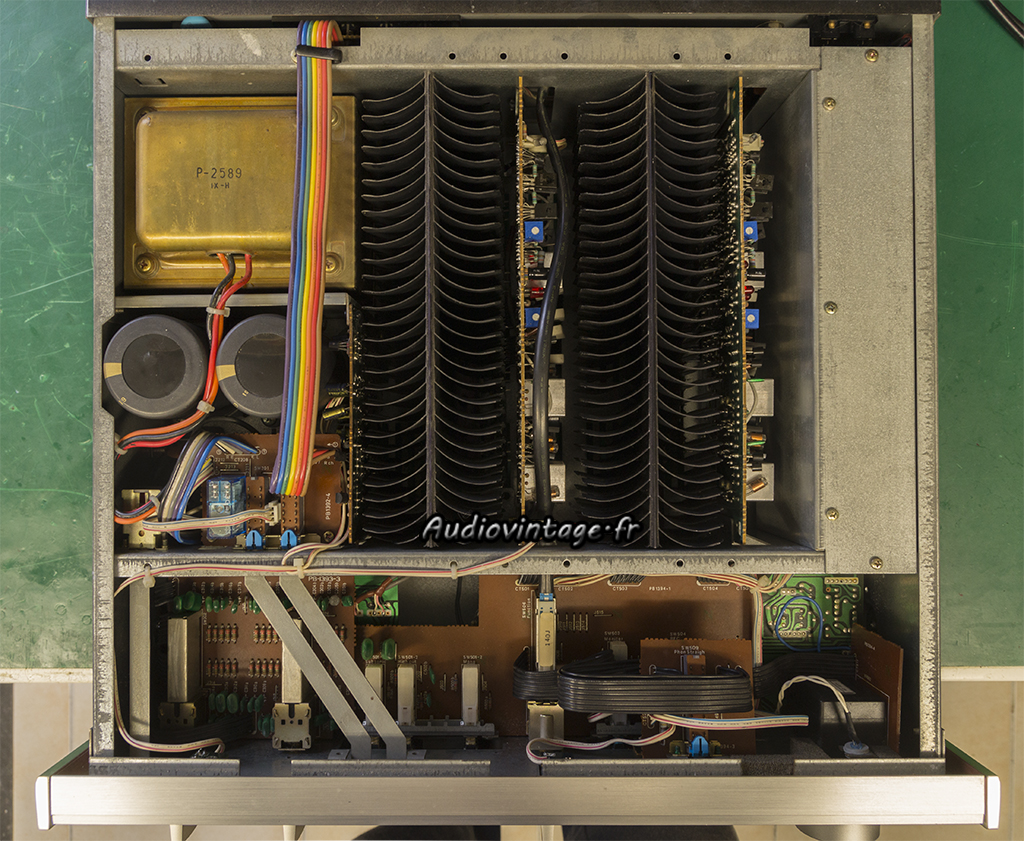

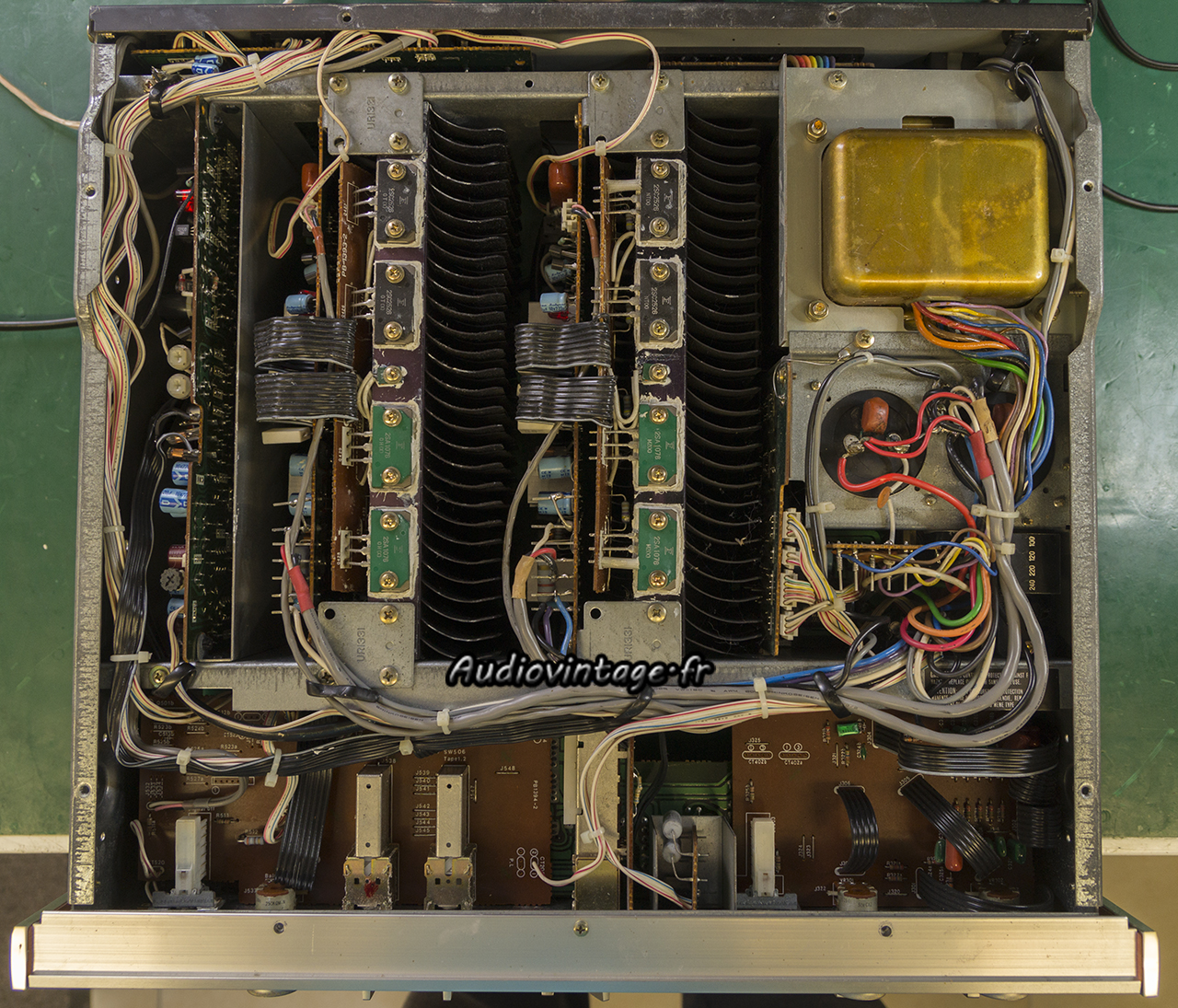

Tous les ajustements sont faits, terminé !

Luxman L-530

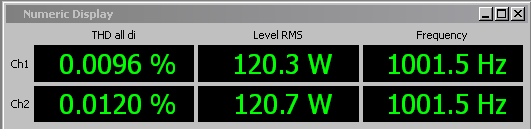

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Luxman L-530
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Luxman L-530
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Luxman L-530
Rapport signal bruit sous 8 ohms (60w à 1khz) entrée aux, pondération A.

Luxman L-530

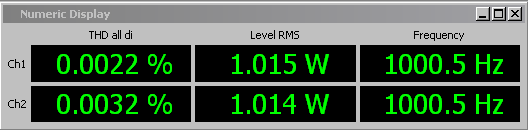

Distorsion relevée à 2x1w sous 8 ohms, entrée phono MM.

Luxman L-530

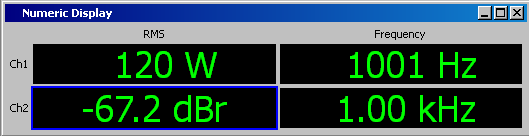

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono MM.

Luxman L-530
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MM.

Luxman L-530
Rapport signal bruit sous 8 ohms (60w à 1khz) entrée phono MM, pondération A.

Luxman L-530

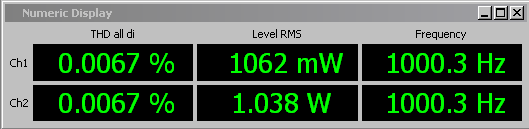

Distorsion relevée à 2x1w sous 8 ohms, entrée phono MC.

Luxman L-530

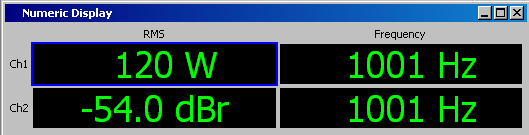

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono MC.

Luxman L-530
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MC.

Luxman L-530
Rapport signal bruit sous 8 ohms (60w à 1khz) entrée phono MC, pondération A.

Luxman L-530
Luxman L-530
Luxman L-530
Luxman L-530

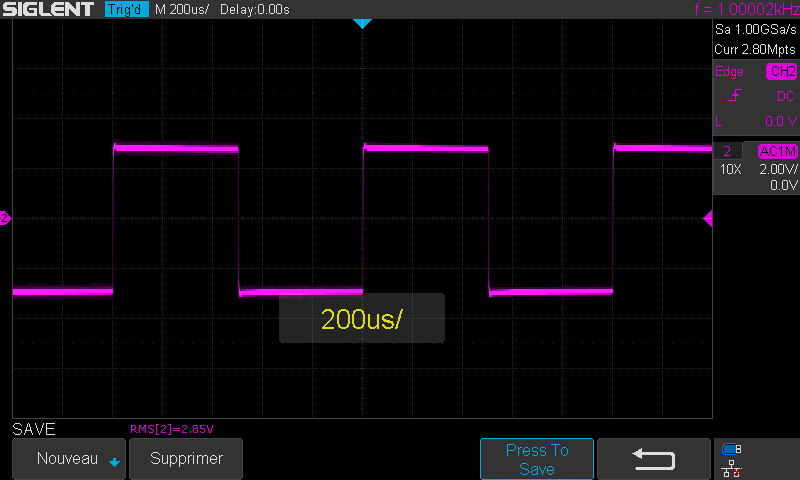

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Luxman L-530

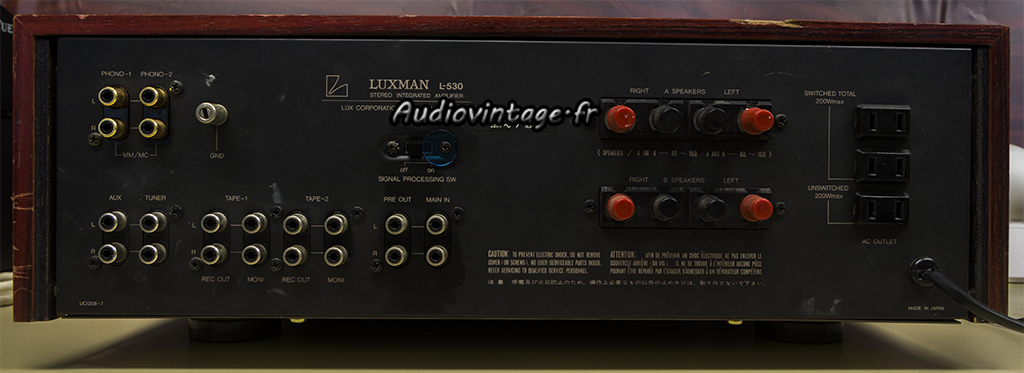

Connectique.
