Je vous ai présenté il y a peu la remise en état d’un Kenwood KA-5750, et bien voici la version façade argent, le KA-5700.

Le Kenwood est fonctionnel, mais l’écoute n’est pas formidable, il va avoir droit à une révision complète.

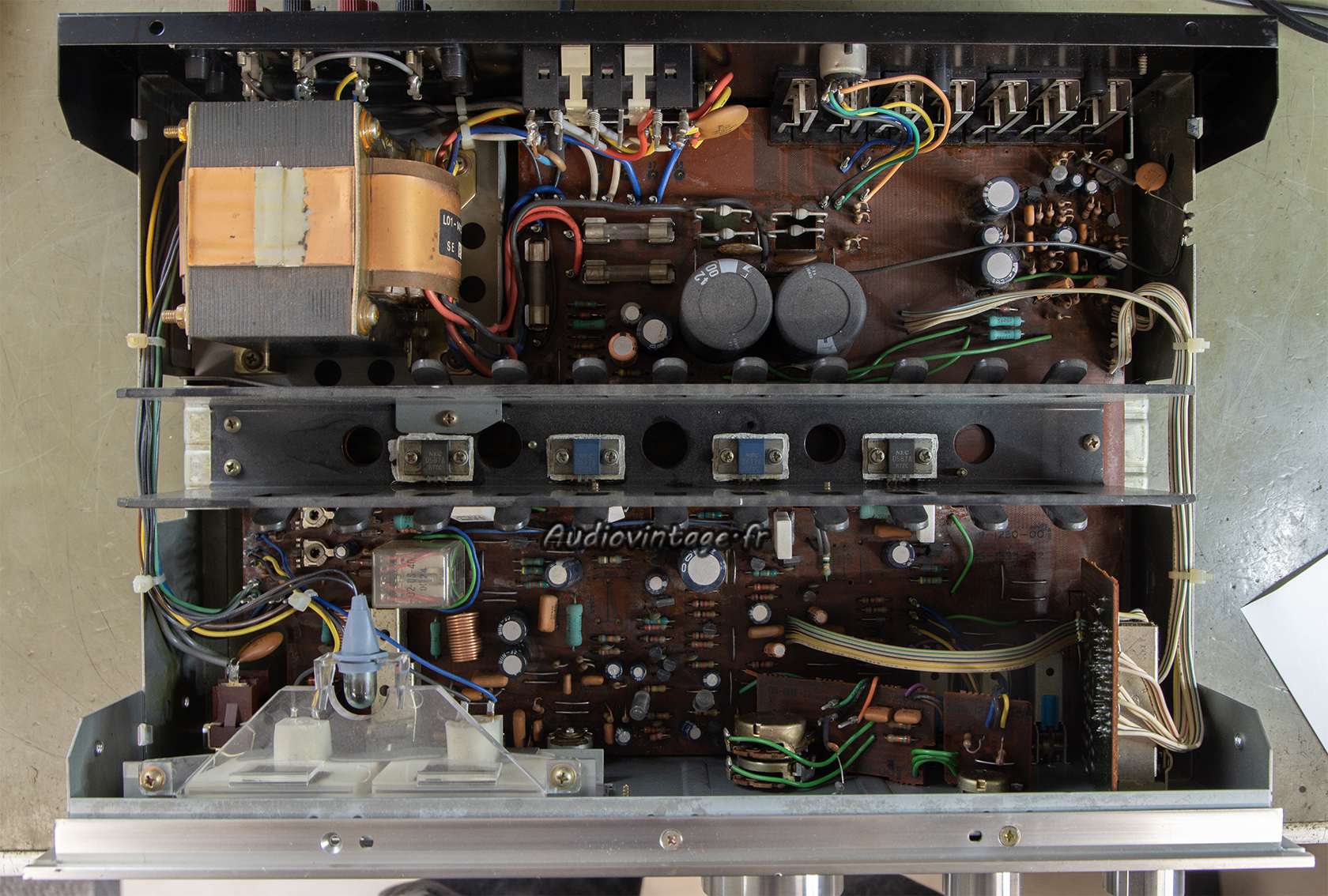

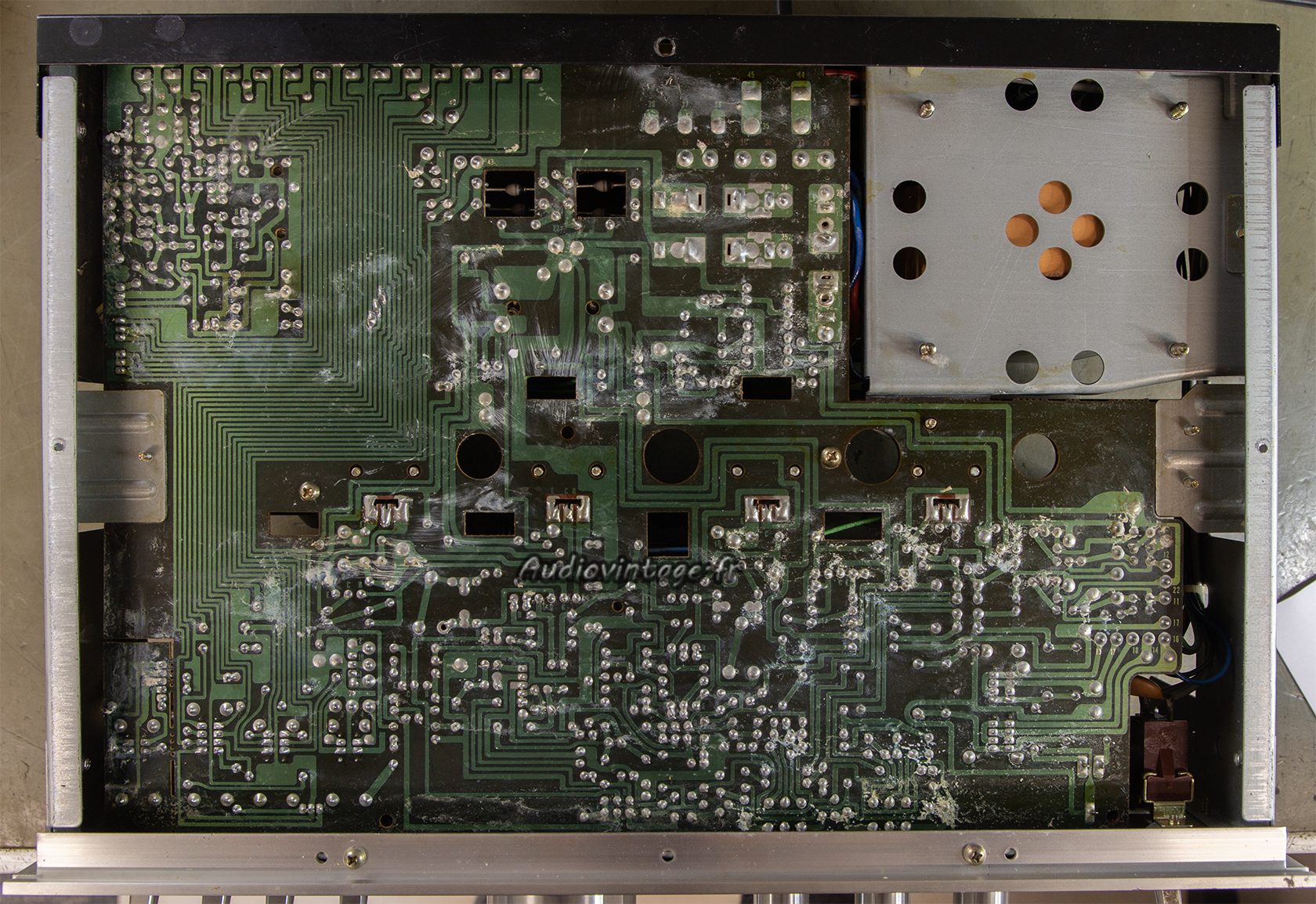

Sous l’appareil, le circuit montre des traces d’humidité qu’il va falloir éliminer, de toute manière dans ces machines, des soudures ont généralement besoin d’être refaites et dans cet état, je n’y vois rien.

L’opération consiste au remplacement de tous les condensateurs chimiques, de certains transistors et de l’ampoule qui éclaire les vumètres. Le relais a été retiré et se contacts désoxydés. Un gros nettoyage est effectué.

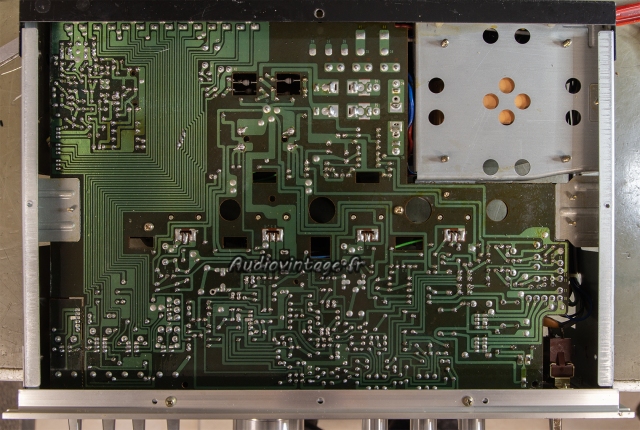

Après nettoyage, remplacement des composants usés et réfection de certaines soudures.

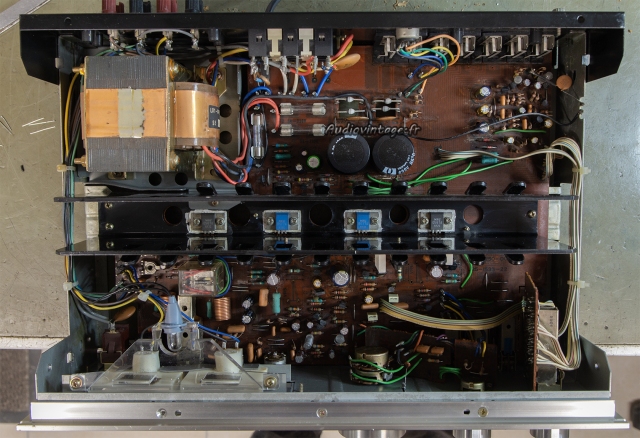

Terminé.

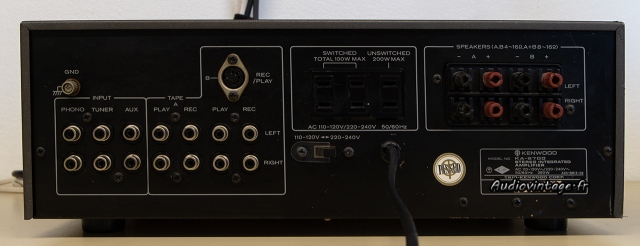

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x45w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

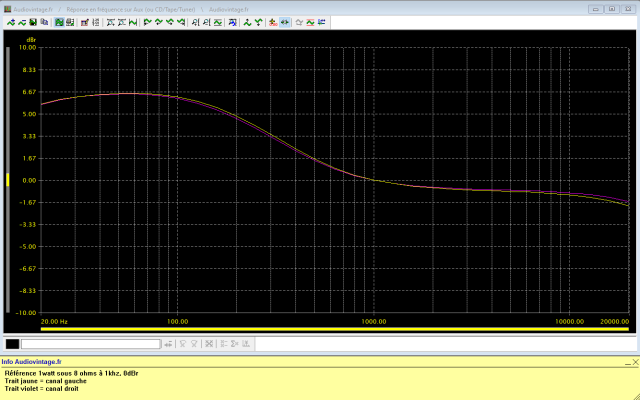

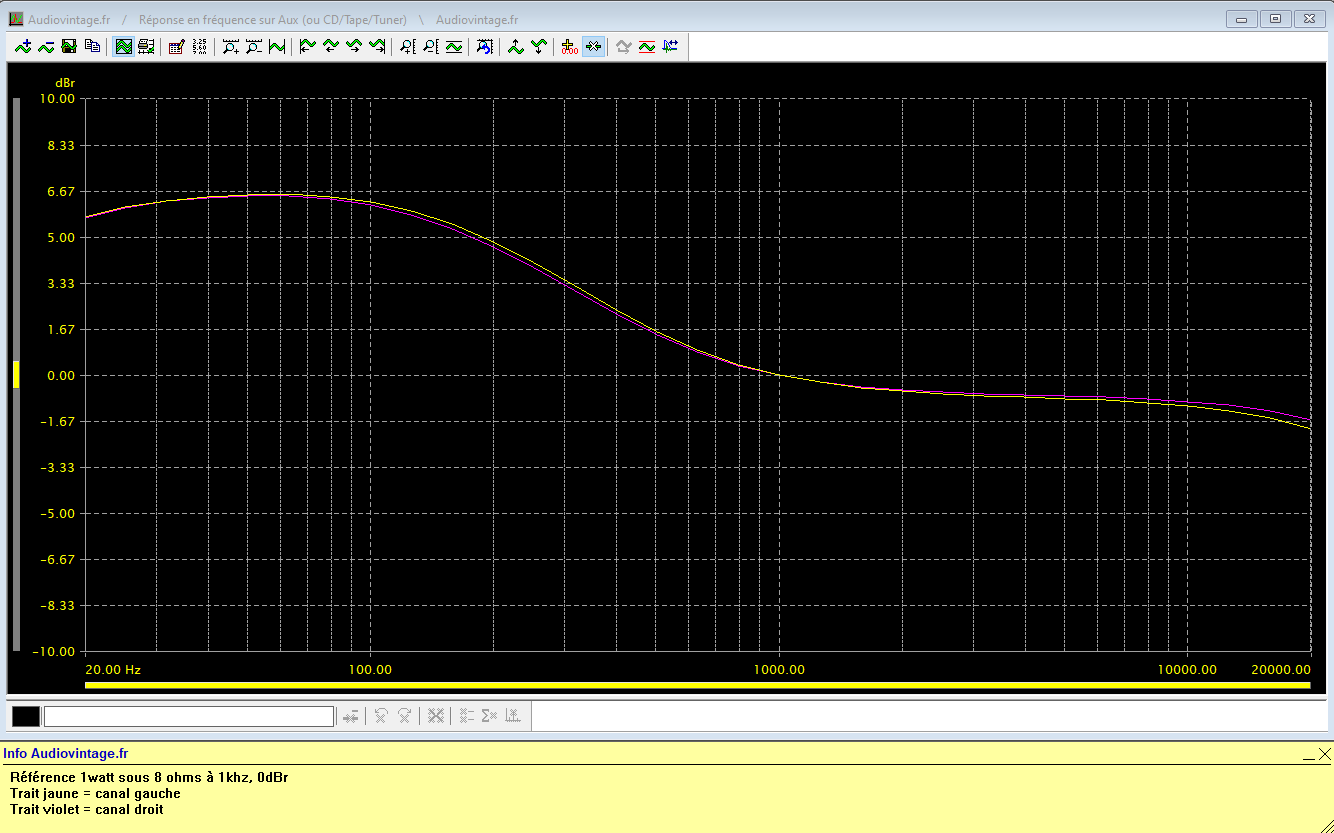

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

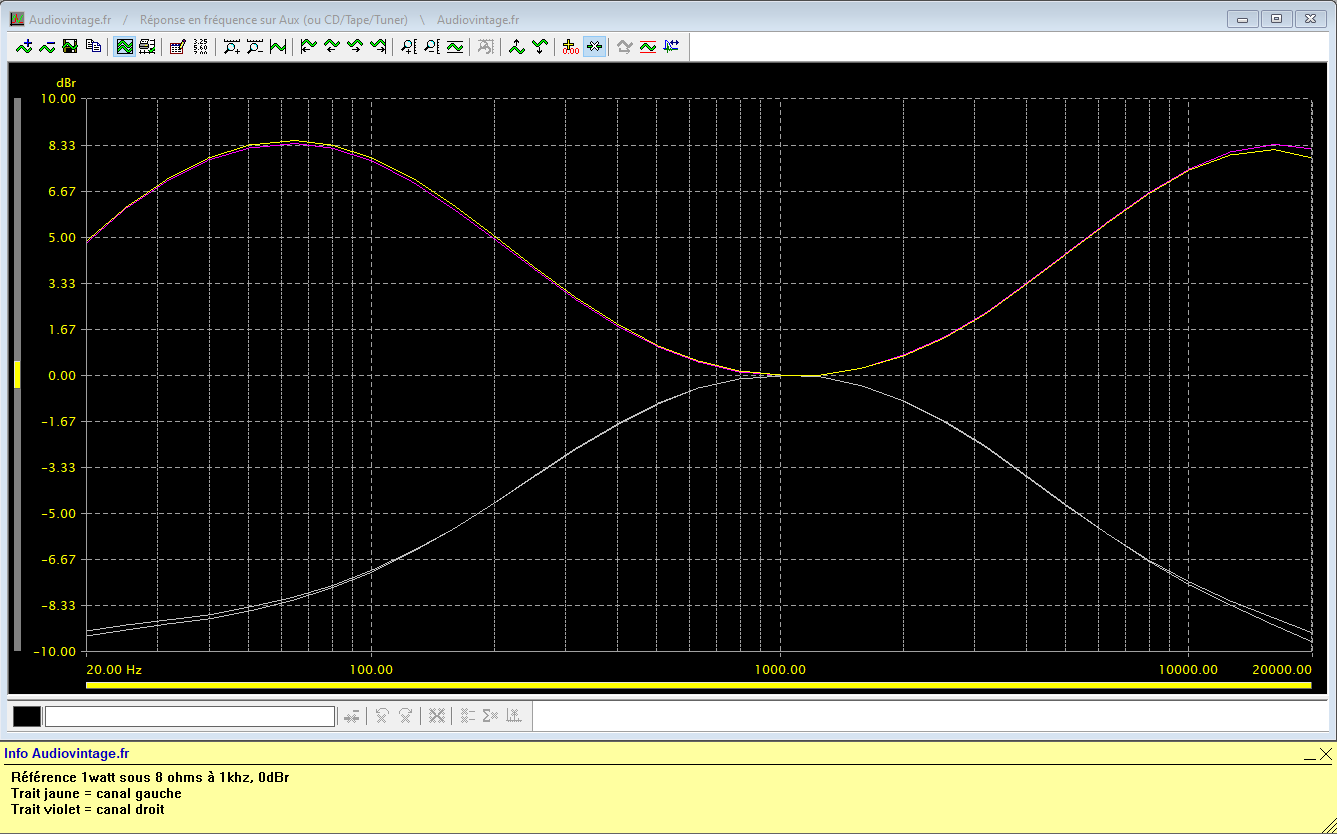

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

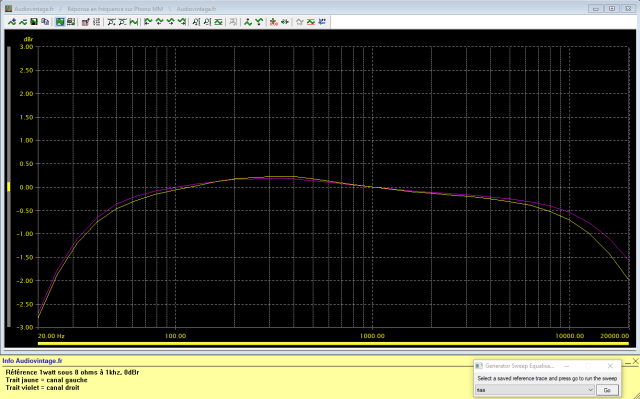

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

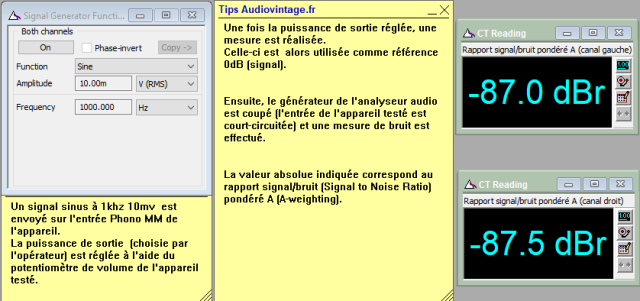

Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

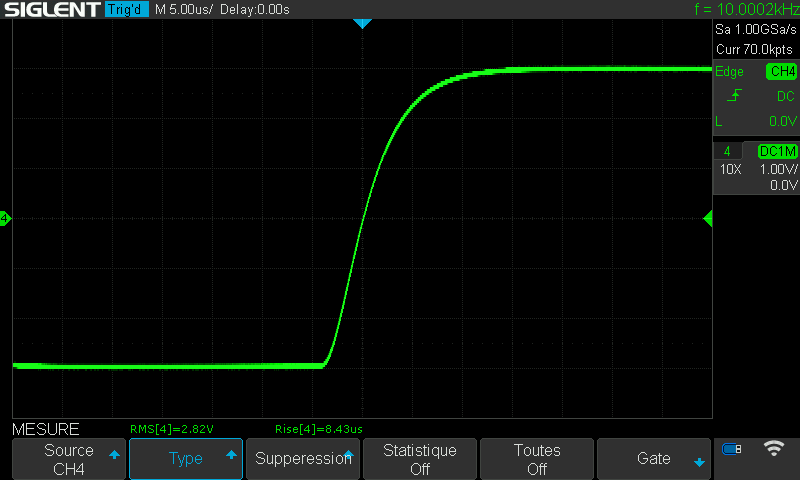

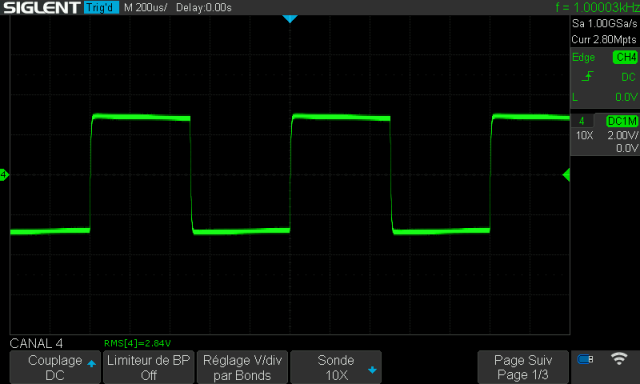

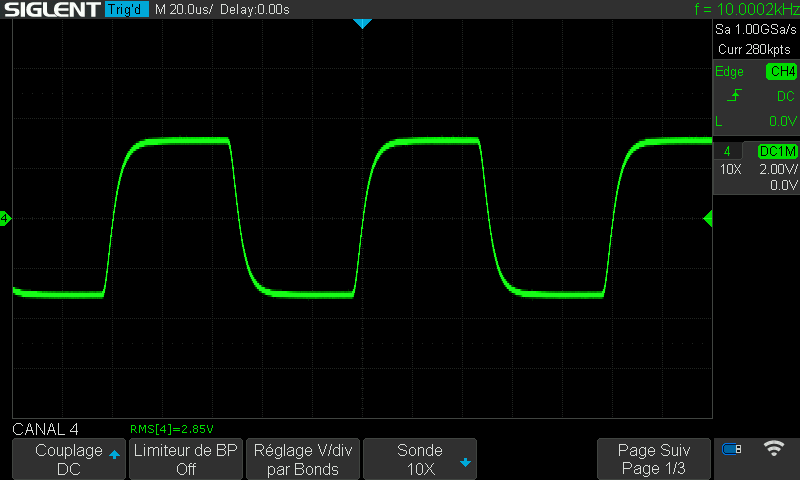

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
