Mission Cyrus Two

Mission Cyrus Two : une petite boite pour beaucoup de musique.

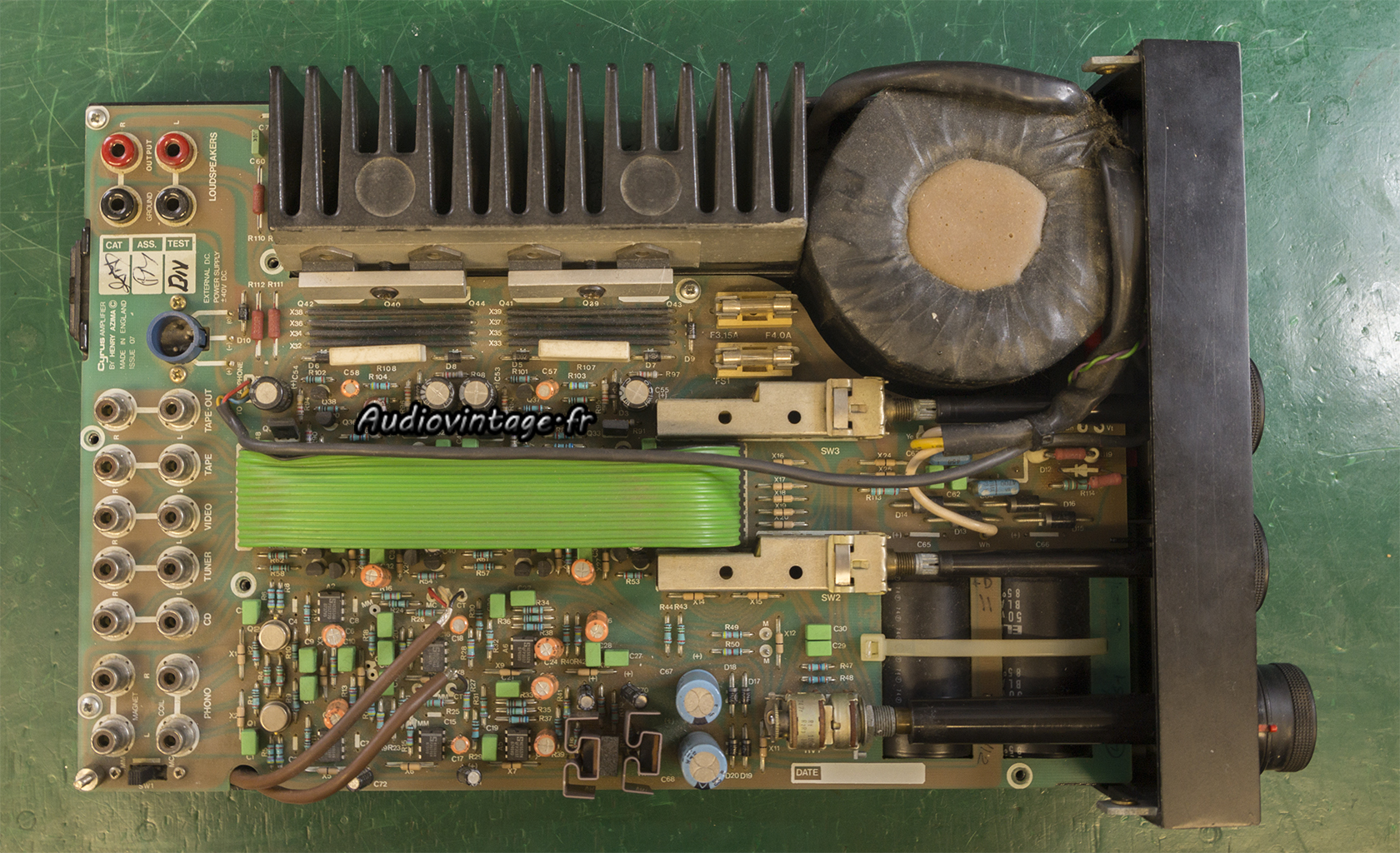

Une petite boite à musique dans l’atelier Audiovintage, un Cyrus Two.

Mission Cyrus Two :  à son arrivée.
L’appareil est dans son état d’origine et il ne fonctionne pas du tout. La cause est double : les connecteurs d’entrées sont quasiment tous dessoudés du circuit et divers condensateurs chimiques sont HS.

Mission Cyrus Two : condensateur 470uf 63v HS
Mission Cyrus Two : condensateur 22uf 50v HS
Pour l’exemple, voici les mesures de deux condensateurs chimiques retirés de cet appareil.

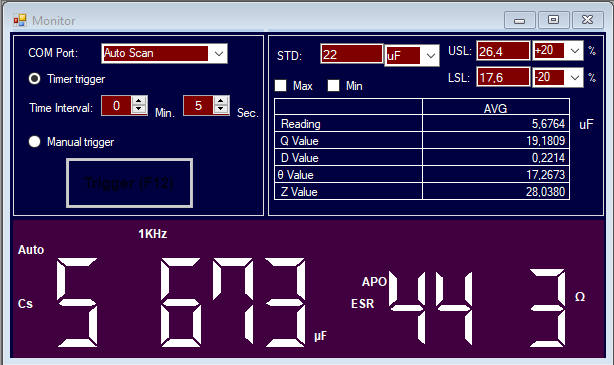

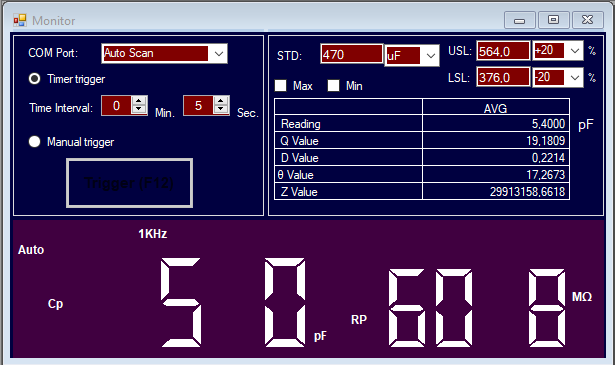

Le 470uf 63v est complétement mort avec des mesures farfelues. Le 22uf 50v est mesuré à 5.6uf et avec un esr de 44.3 ohms.
Ce ne sont pas les seuls à être dans cet état…

Mission Cyrus Two : appareil révisé.
Peu de photos car il n’y a qu’un seul circuit ou intervenir.
L’intervention n’appelle pas de difficultés particulières. Les condensateurs chimiques présents sur le circuit sont remplacés, les soudures sous les connecteurs (et ailleurs) sont refaites. Les condensateurs de filtrage d’alimentation Elna sont en parfait état à la mesure, ils restent en place.
Les commandes sont nettoyées, les bias contrôlés.

Mission Cyrus Two : distorsion-à-2x1w-sous-8-ohms-entrée-CD

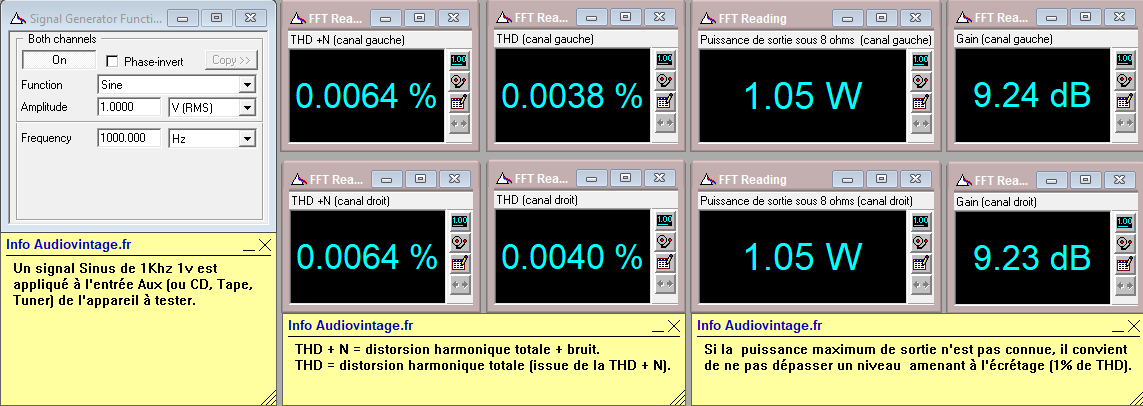

Distorsion à 2x1w sous 8 ohms, entrée CD.

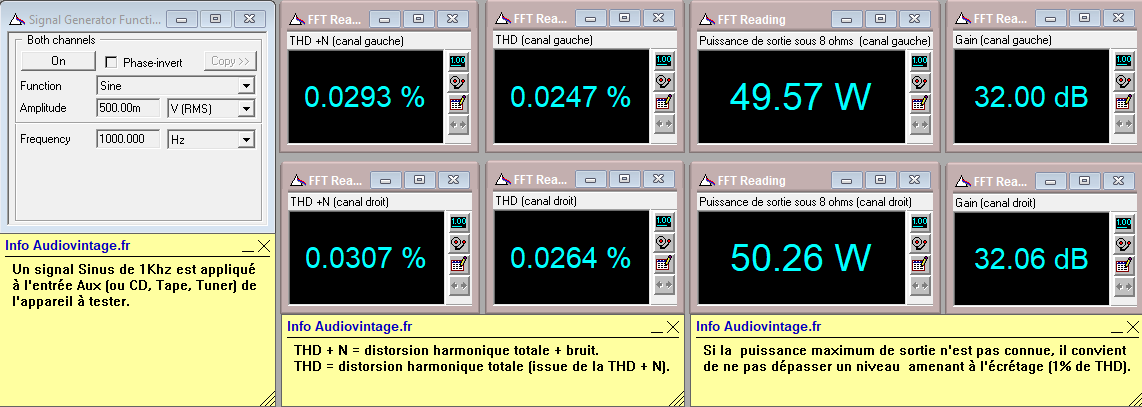

Mission Cyrus Two : distorsion-à-puissance-nominale-sous-8-ohms-entrée-CD
Distorsion à puissance nominale sous 8 ohms, entrée CD.

Mission Cyrus Two : IMD-à-2x1w-sous-8-ohms-entrée-CD
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : IMD-à-lécrétage-sous-8-ohms-entrée-CD
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée CD.

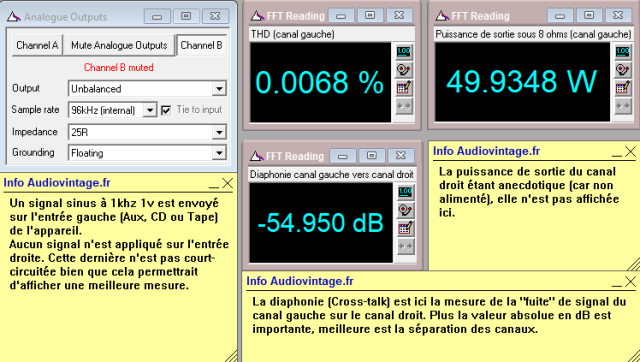

Mission Cyrus Two : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-entrée-CD

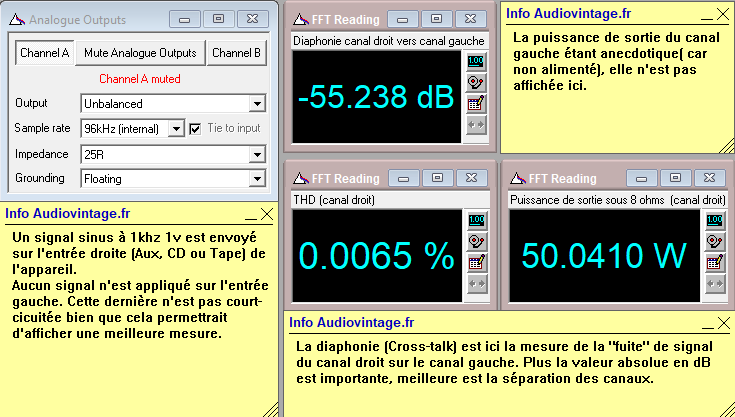

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée CD.

Mission Cyrus Two : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-entrée-CD
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée CD.

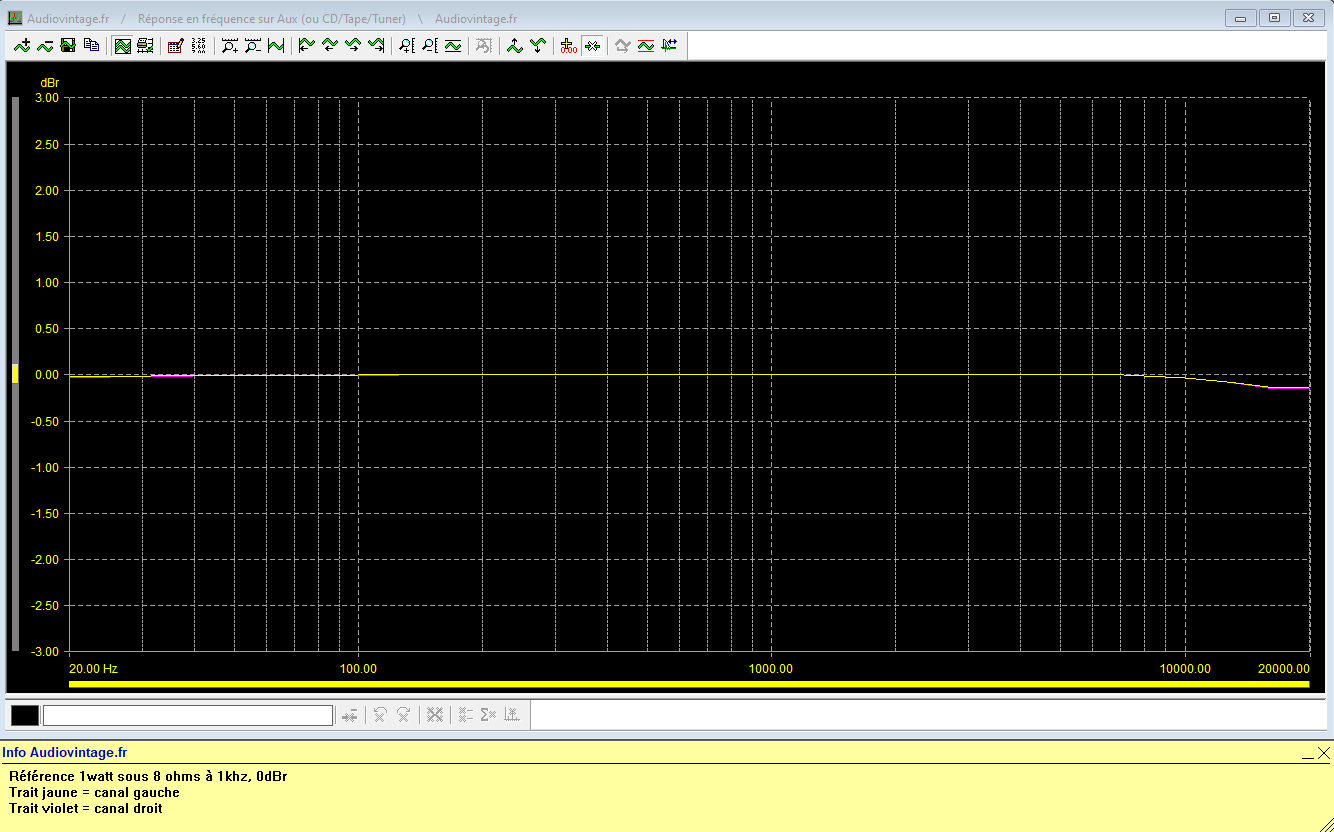

Mission Cyrus Two : réponse-en-fréquence-sous-8-ohms-à-2x1w-en-sortie-entrée-CD
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : Rapport-signal-bruit-à-2x1w-sous-8-ohms-entrée-CD
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Mission Cyrus Two : Rapport-signal-bruit-à-2x50w-sous-8-ohms-entrée-CD
Rapport signal bruit à 2x50w sous 8 ohms, entrée CD.

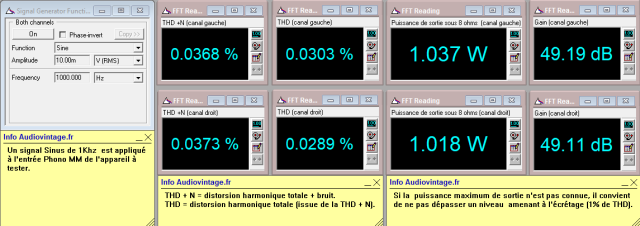

Mission Cyrus Two : distorsion-à-2x1w-sous-8-ohms-entrée-phono-MM
Distorsion à 2x1w sous 8 ohms, entrée phono MM.

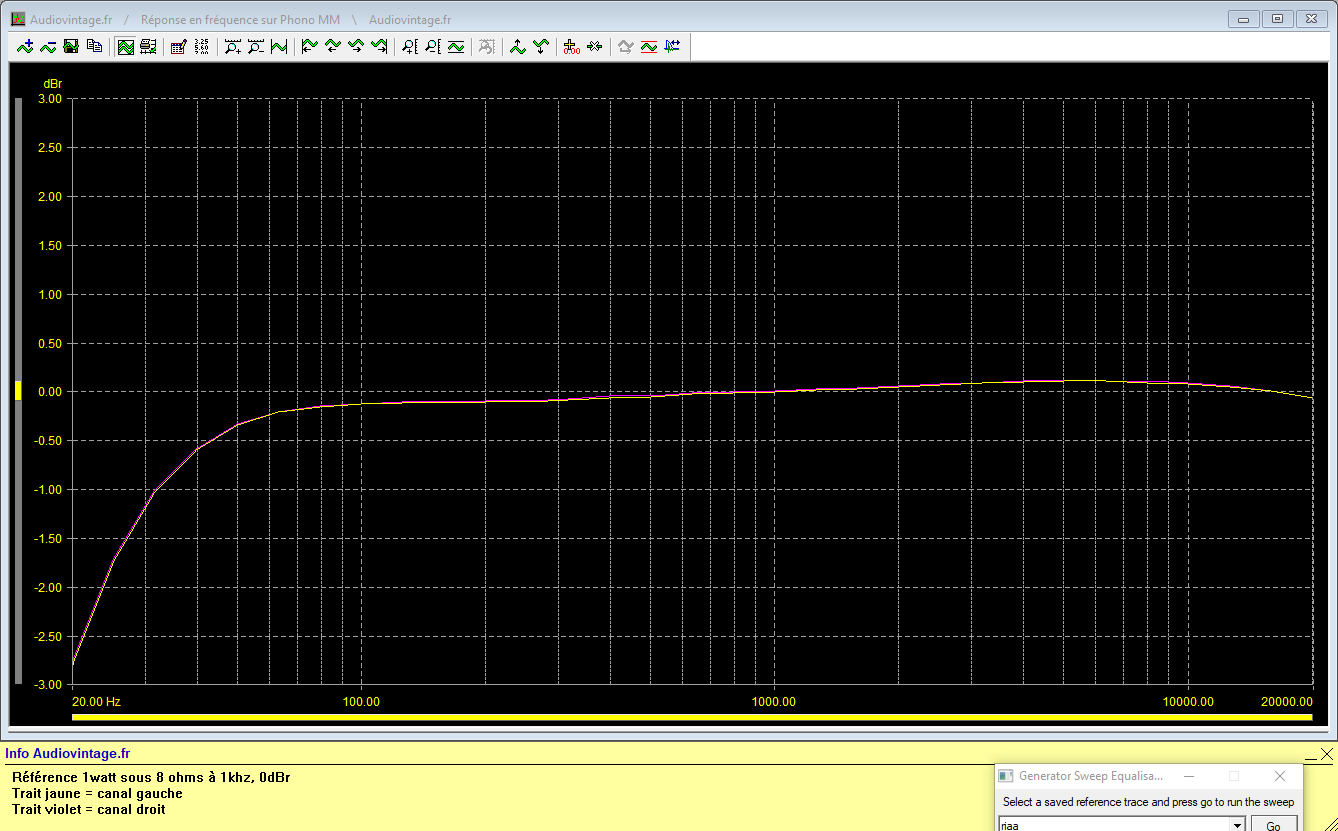

Mission Cyrus Two : réponse-en-fréquence-sous-8-ohms-à-2x1w-en-sortie-entrée-Phono-MM
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM.

Mission Cyrus Two : Rapport-signal-bruit-à-2x1w-sous-8-ohms-entrée-phono-MM
Rapport signal bruit à 2x1w sous 8 ohms, entrée Phono MM.

Mission Cyrus Two : Rapport-signal-bruit-à-2x50w-sous-8-ohms-entrée-phono-MM
Rapport signal bruit à 2x50w sous 8 ohms, entrée Phono MM.

Mission Cyrus Two : distorsion-à-2x1w-sous-8-ohms-entrée-phono-MC
Distorsion à 2x1w sous 8 ohms, entrée phono MC.

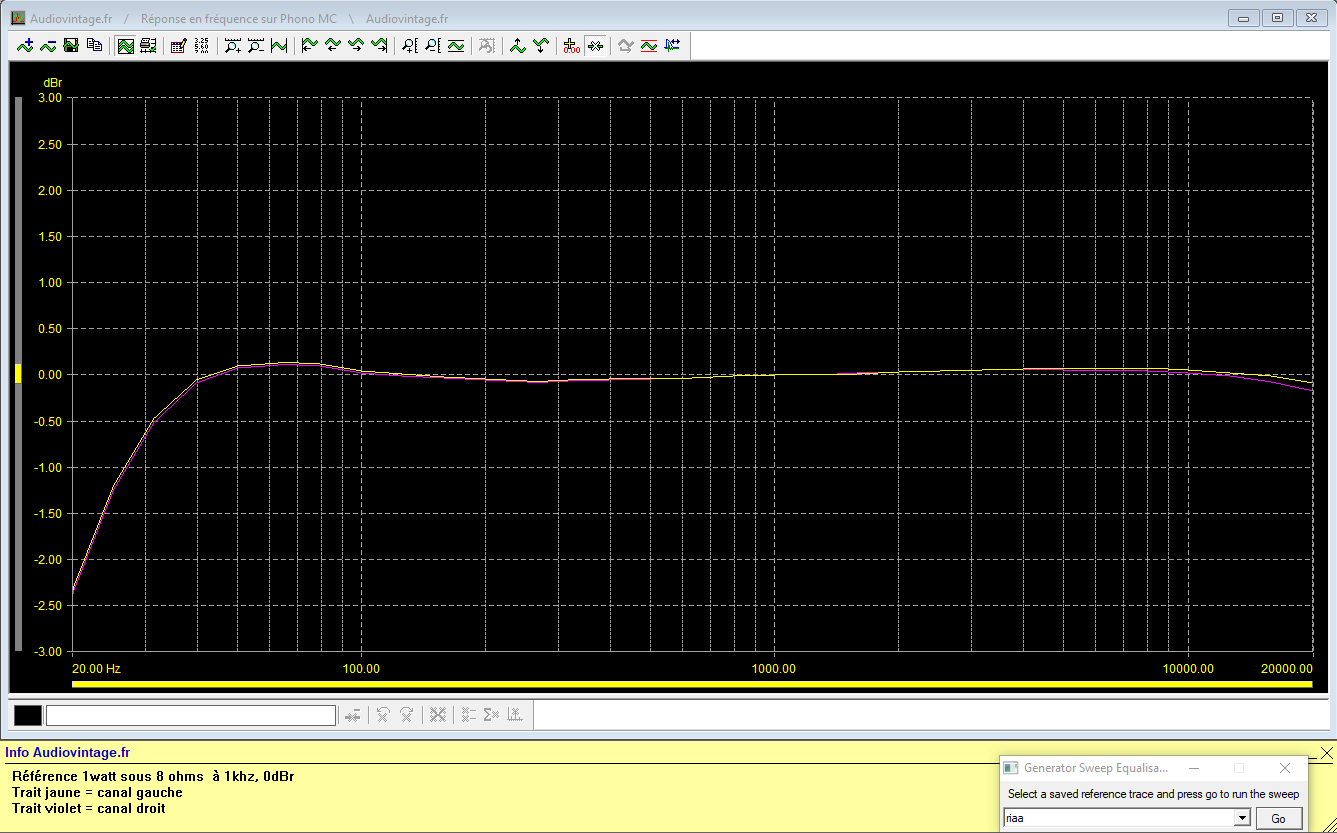

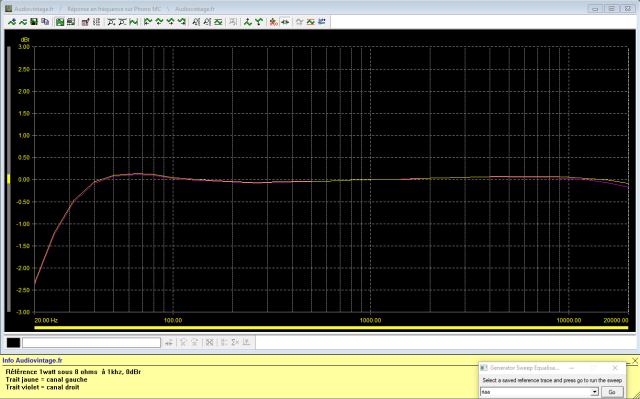

Mission Cyrus Two : réponse-en-fréquence-sous-8-ohms-à-2x1w-en-sortie-entrée-Phono-MC
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC.

Mission Cyrus Two : Rapport-signal-bruit-à-2x1w-sous-8-ohms-entrée-phono-MC
Rapport signal bruit à 2x1w sous 8 ohms, entrée Phono MC.

Mission Cyrus Two : Rapport-signal-bruit-à-2x50w-sous-8-ohms-entrée-phono-MC
Rapport signal bruit à 2x50w sous 8 ohms, entrée Phono MC.

Mission Cyrus Two : signal-carré-à-100hz
Mission Cyrus Two : signal-carré-à-1khz
Mission Cyrus Two : signal-carré-à-10khz
Mission Cyrus Two : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.

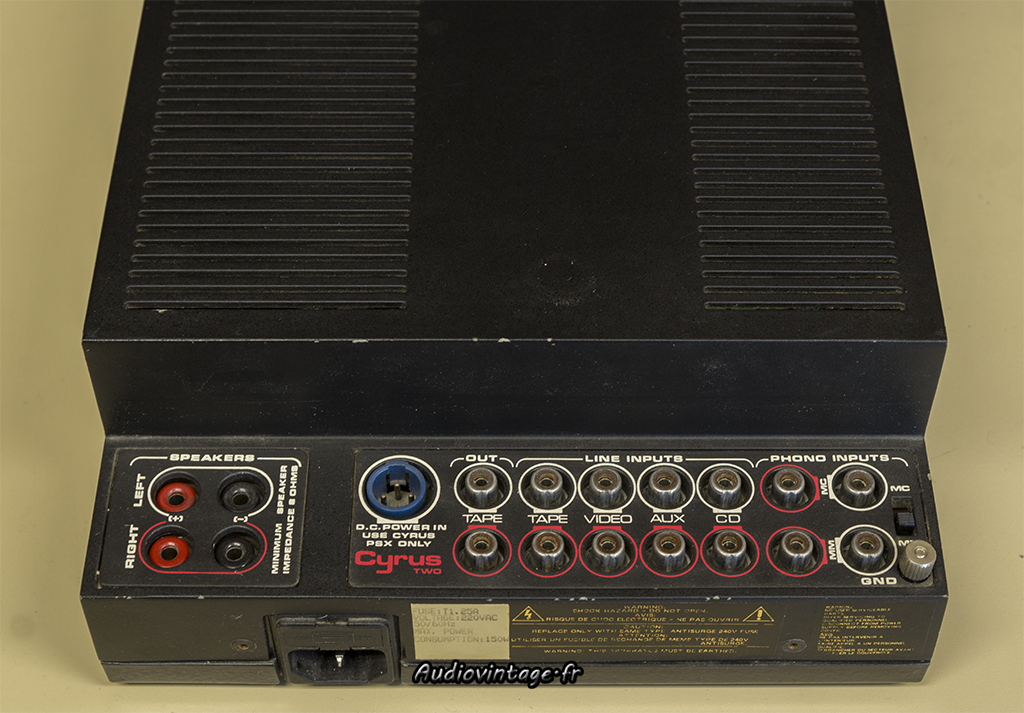

Mission Cyrus Two : connectique.
Connectique.
