Quad 405-2

Quad 405-2 :  dissipateurs imposants.
Difficile de résister à un bloc de puissance Quad 405-2 en souffrance…

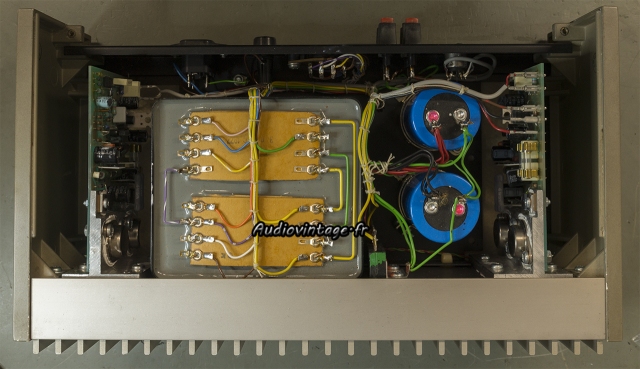

Quad 405-2 : à son arrivée.
Cet exemplaire fonctionne mais ronfle énormément dans les deux enceintes.
L’intervention est assez simple ici et consiste principalement au remplacement des condensateurs chimiques.

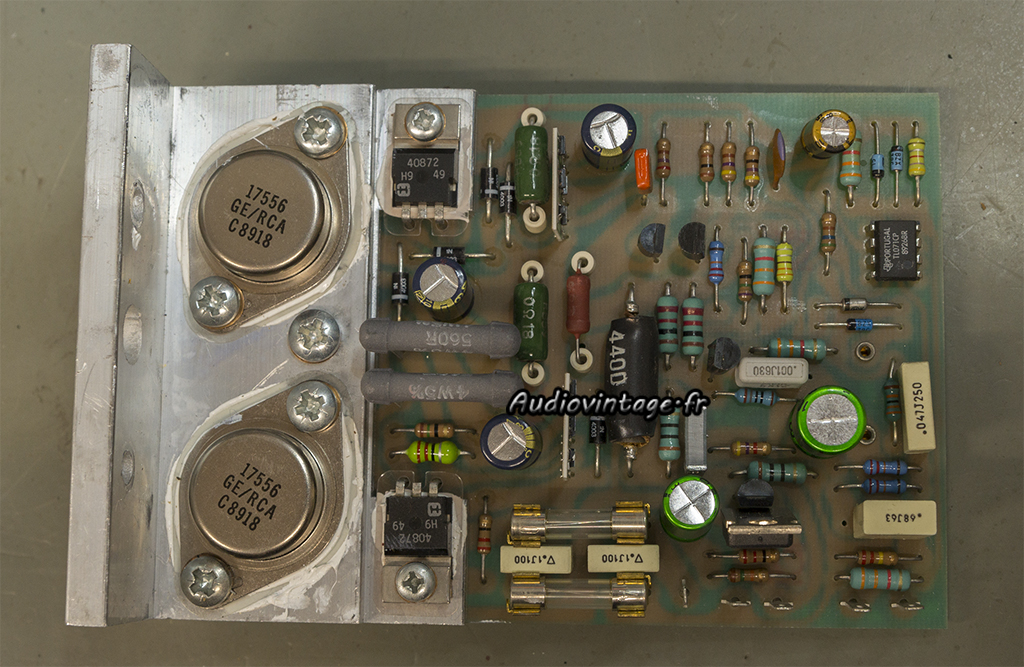

Quad 405-2 : circuit d'amplification à réviser.
Retrait d’une des deux circuits d’amplification.

Quad 405-2 : circuit d'amplification revu.
Remplacement des condensateurs chimiques (la plupart très fatigués…) et contrôles divers.
Le second canal reçoit le même traitement.

Quad 405-2 : terminé.

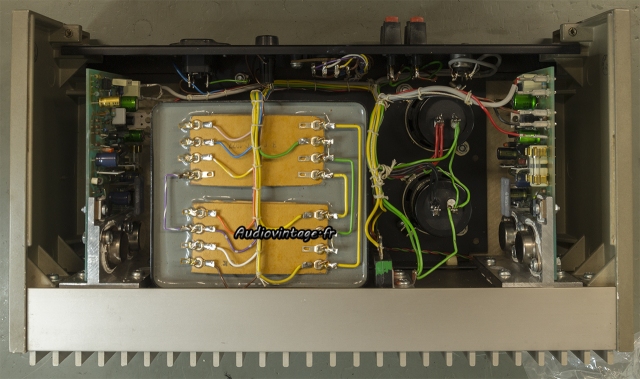

Les condensateurs de filtrage d’alimentation, mal en point, sont remplacés par des neufs montés dans des adaptateurs imprimés en 3D. Les circuits d’amplifications sont ensuite remontés dans l’appareil.

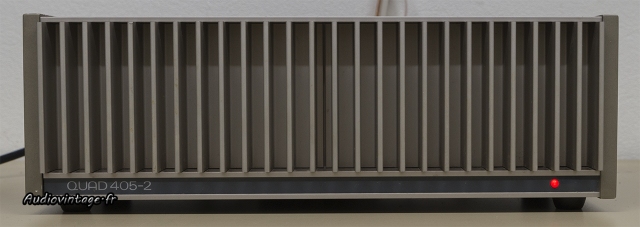

Quad 405-2 : connectique.

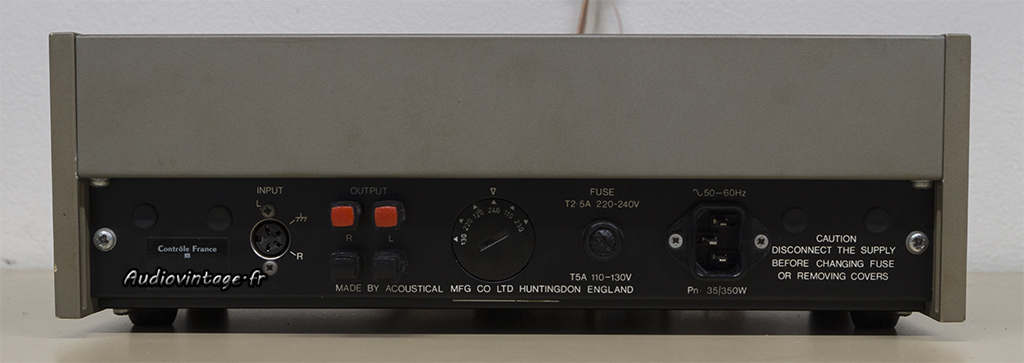

Connectique.

Les mesures :

Quad 405-2 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Quad 405-2 : distorsion-a-2x100w-sous-8-ohms

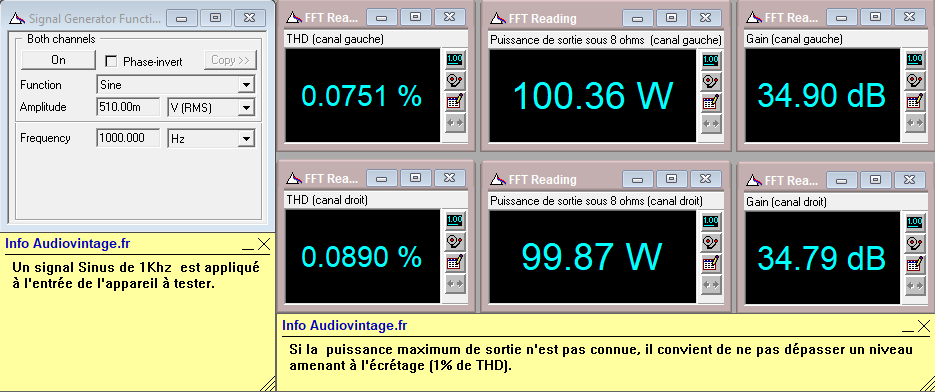

Distorsion à 2x100w sous 8 ohms.

Quad 405-2 : IMD-a-2x1w-sous-8-ohms

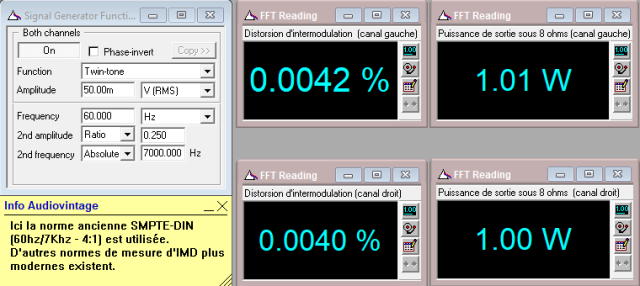

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Quad 405-2 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8ohms à l’écrêtage en IMD.

Quad 405-2 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Quad 405-2 : rapport-signal-bruit-a-2x1w-sous-8-ohms

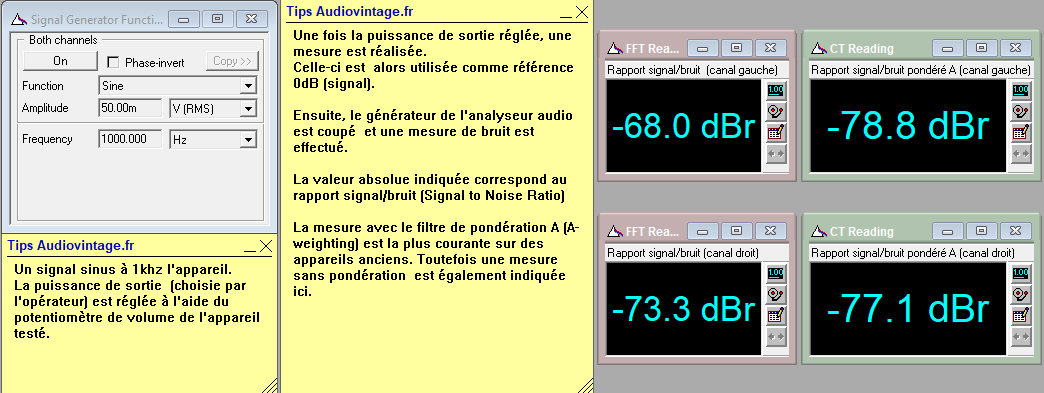

Rapport signal bruit à 2x1w sous 8 ohms.

Quad 405-2 : rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

Quad 405-2 : signal-carre-a-100hz
Quad 405-2 : signal-carre-a-1khz
Quad 405-2 : signal-carre-a-10khz

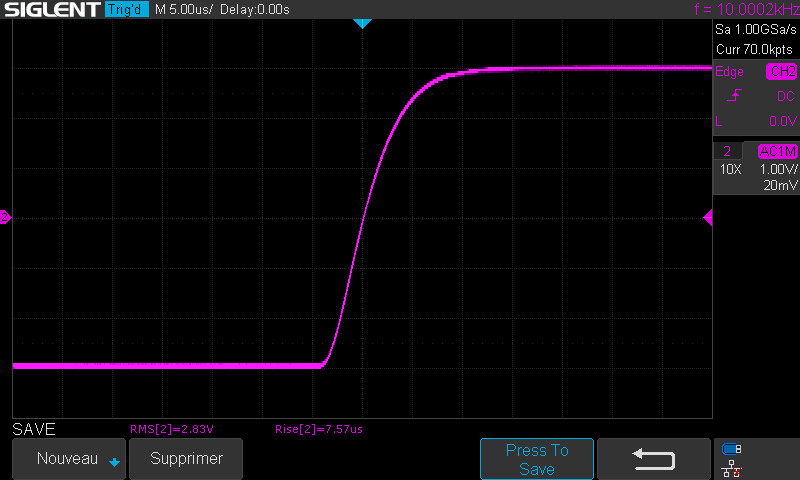

Quad 405-2 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
