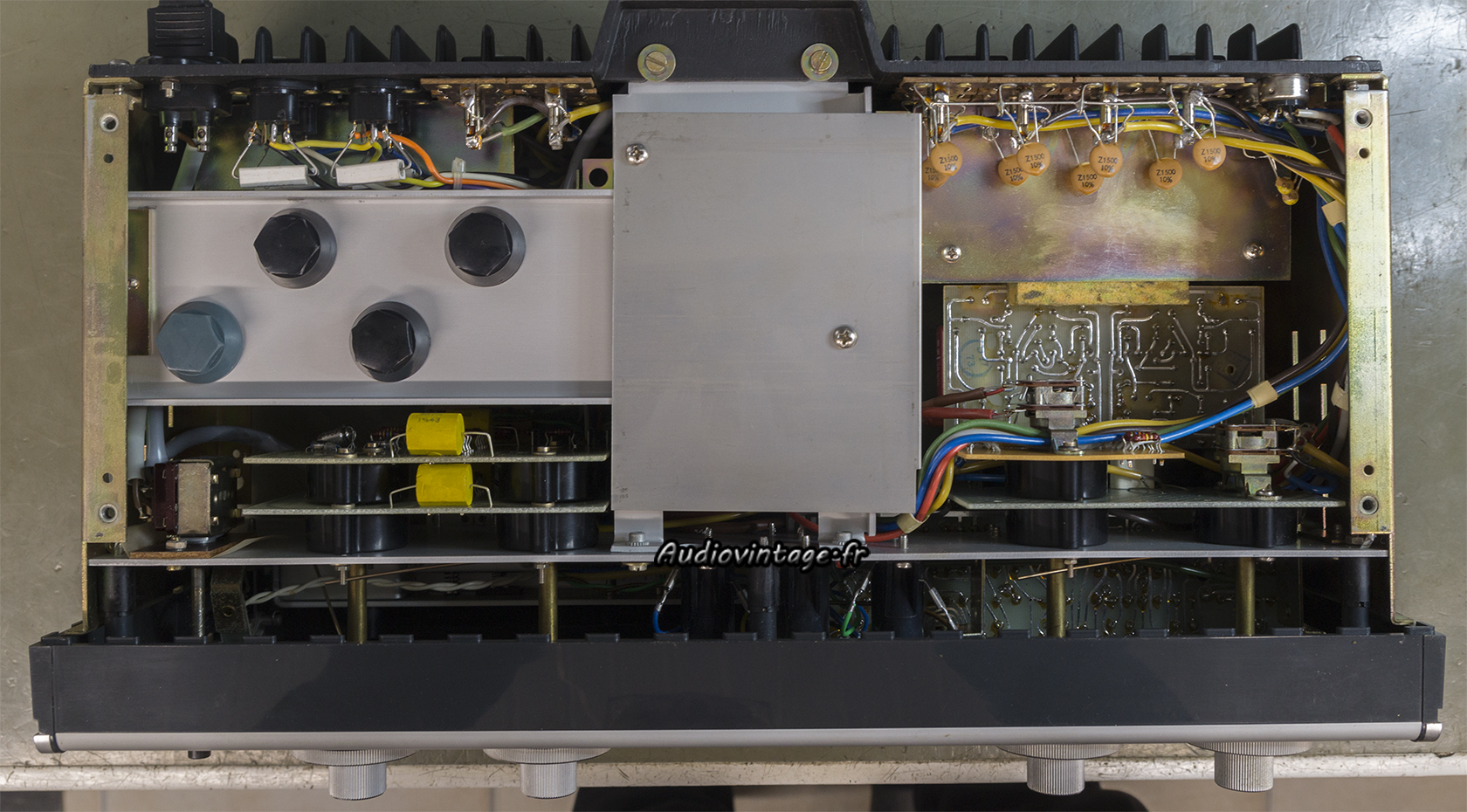

Difficile de ne pas apprécier le Revox A78, une jolie machine qui sait faire de la musique. Encore faut-il qu’il soit en état de fonctionnement, ce qui n’est pas le cas de l’exemplaire arrivé à l’atelier.

Même propriétaire depuis 1974, réparé une fois durant la période de garantie (remplacement de certains condensateurs), ce A78 distord désormais sur les deux canaux.
Cette distorsion rend l’appareil inécoutable, et elle est due à l’état déplorable de la plupart des condensateurs chimiques présents dans l’appareil, y compris les tantales.

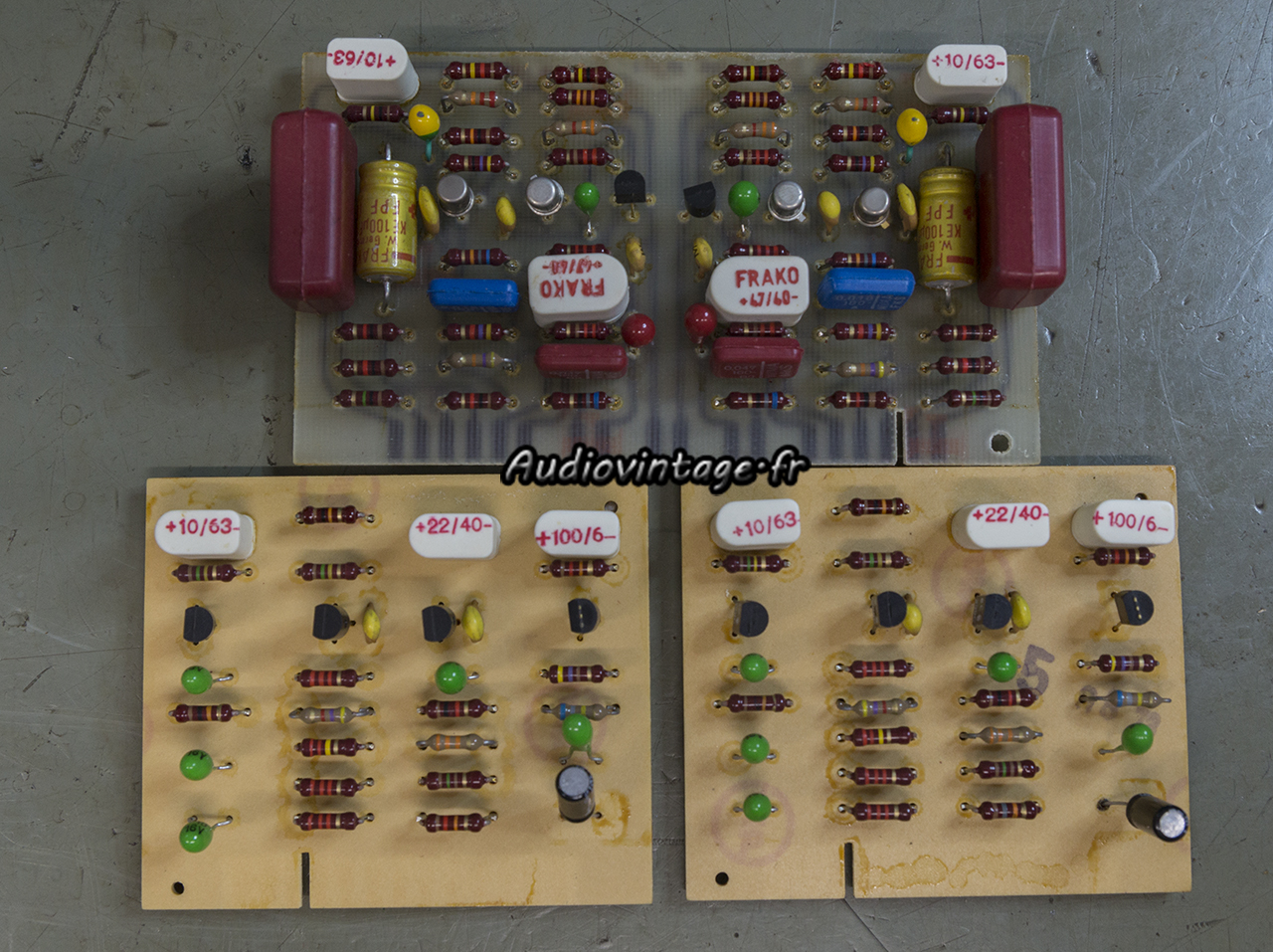

Retrait des circuits préamp. La plupart des condensateurs chimiques sont HS.

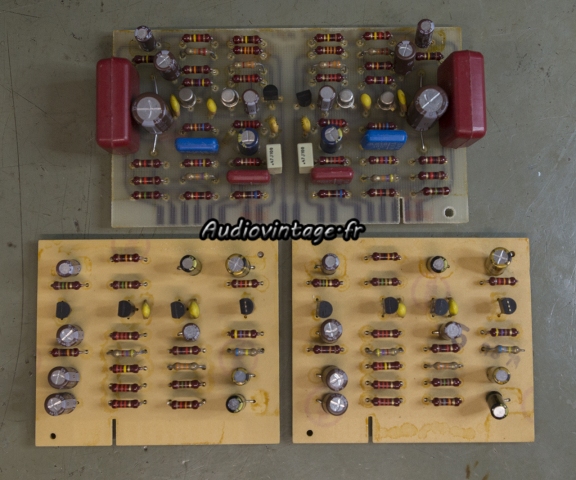

Remplacement de tout ce petit monde.

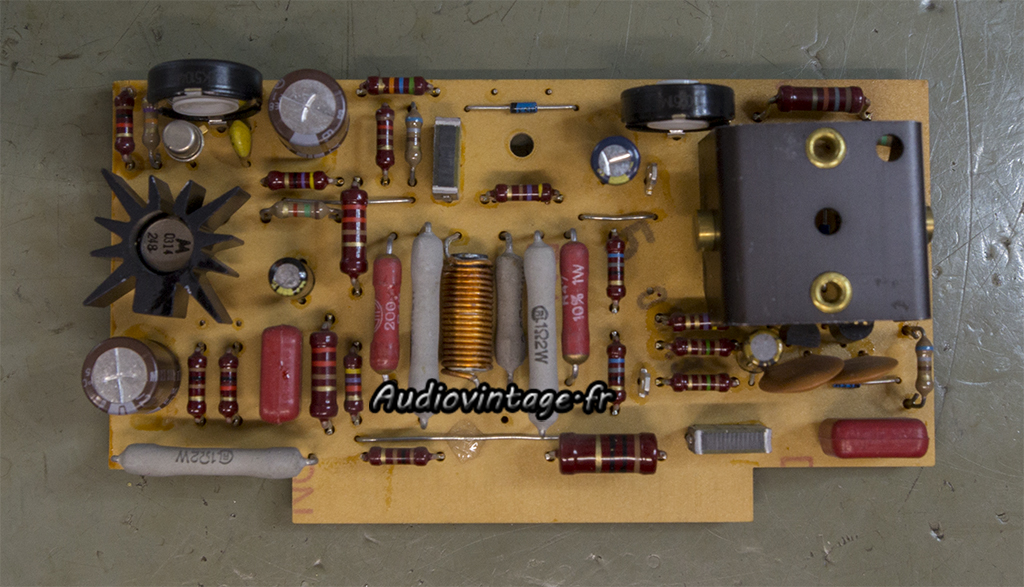

Un des deux circuits d’amplifications. Ici aussi, c’est la débâcle des chimiques.

Condensateurs remplacés, tout comme les résistances ajustables qui étaient comme d’habitude dans ces machines, fortement oxydées.
Le second canal reçoit le même traitement.

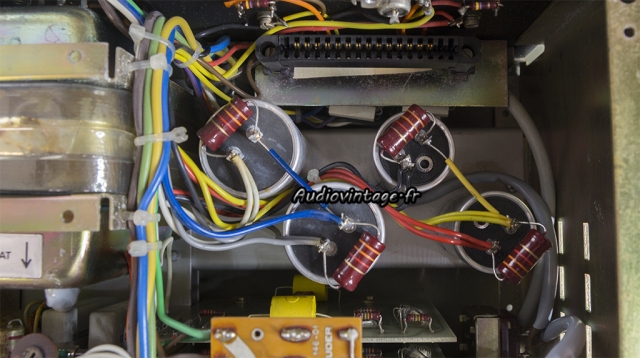

Les condensateurs de filtrage d’alimentation. Deux d’entre eux avaient été remplacés, vite fait, avec des soudures « moyennes ».

Chimiques neufs en place.

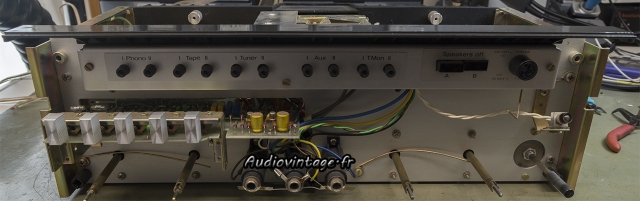

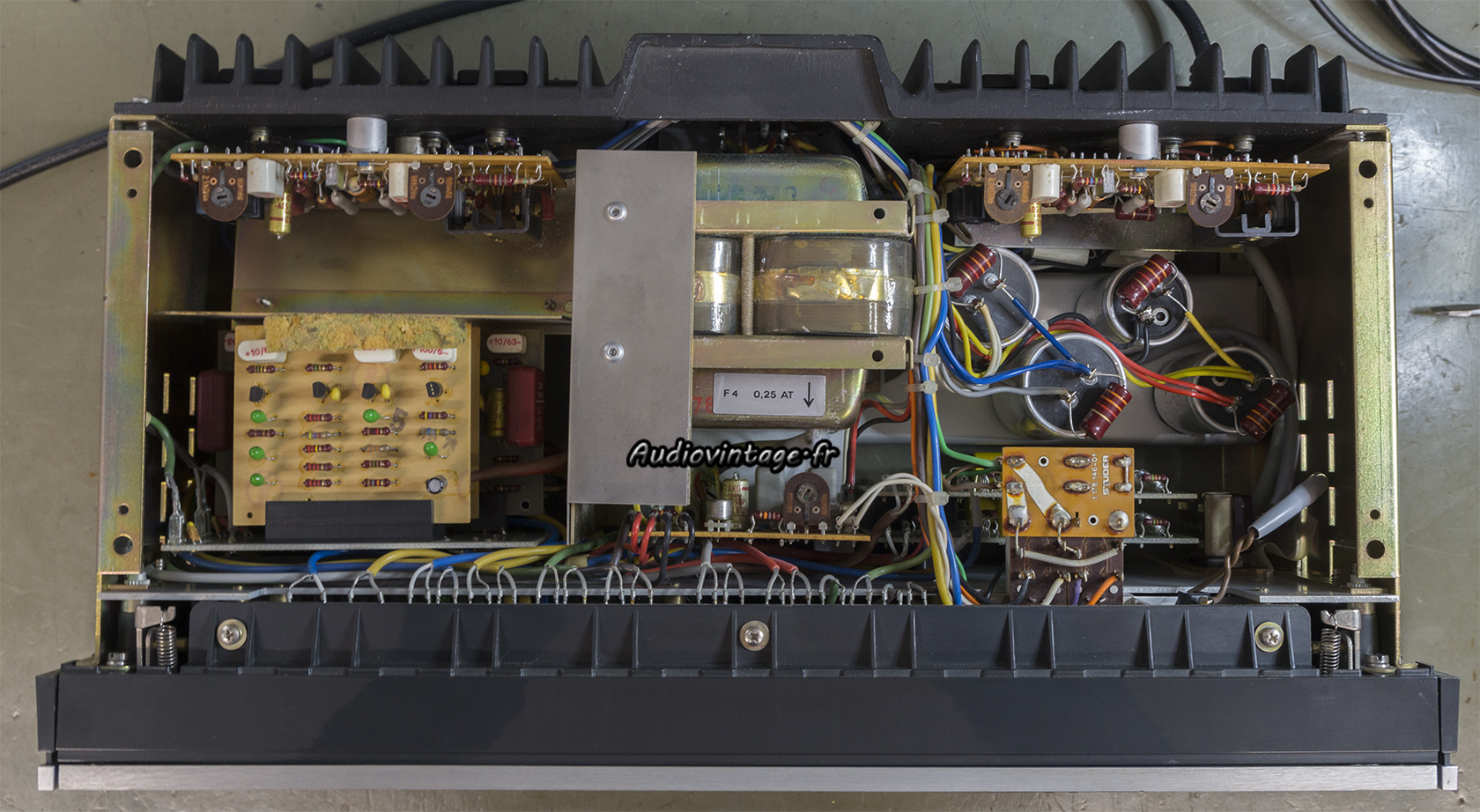

Derrière la façade qu’il faut retirer afin d’accéder, entre autre chose, aux vis qui maintiennent le circuit d’alimentation.

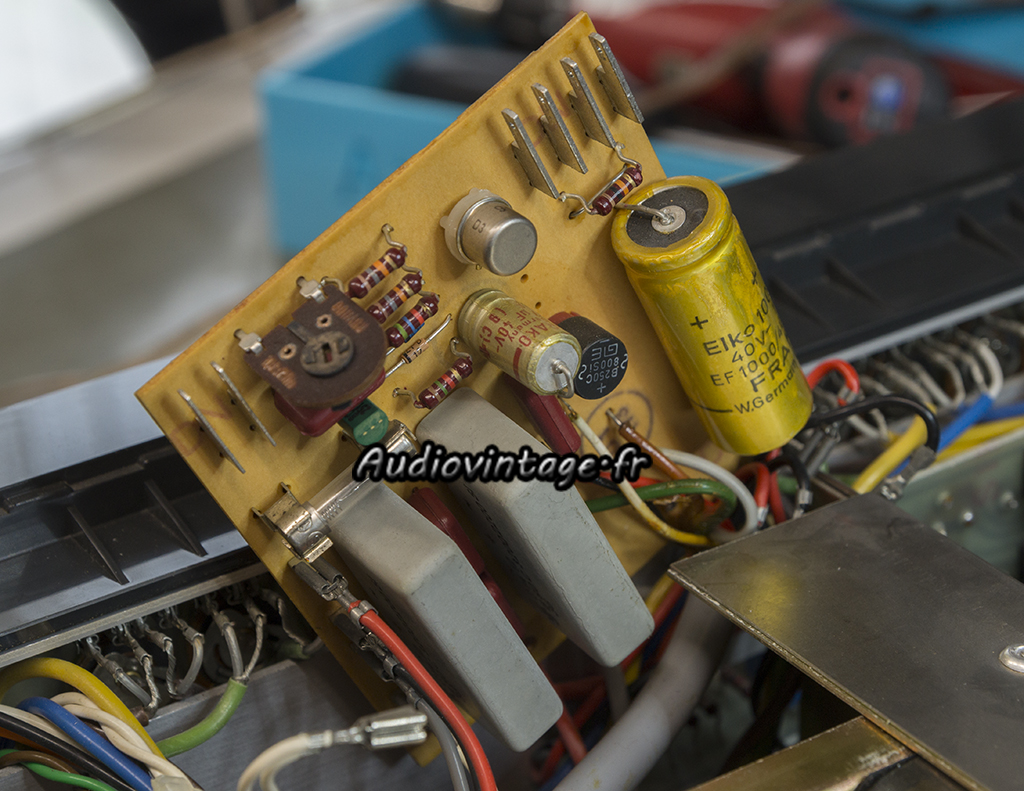

Que voici.

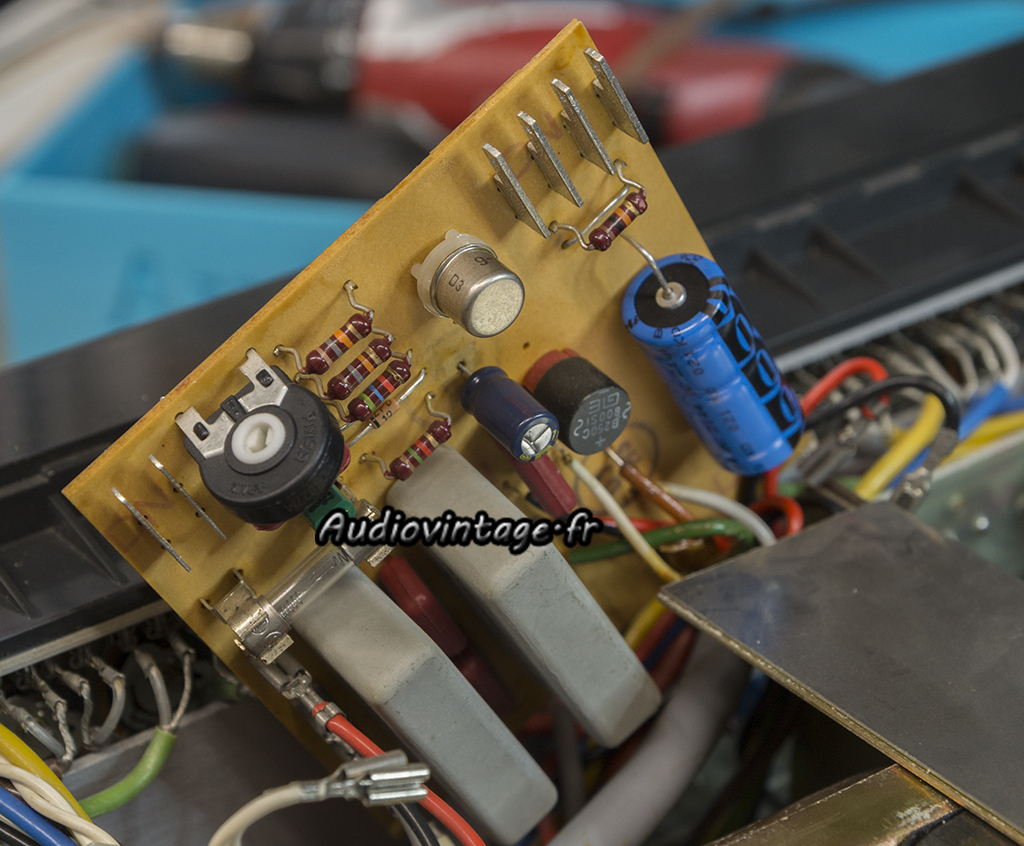

Remplacement des deux condensateurs chimiques et de la résistance ajustable d’alim.

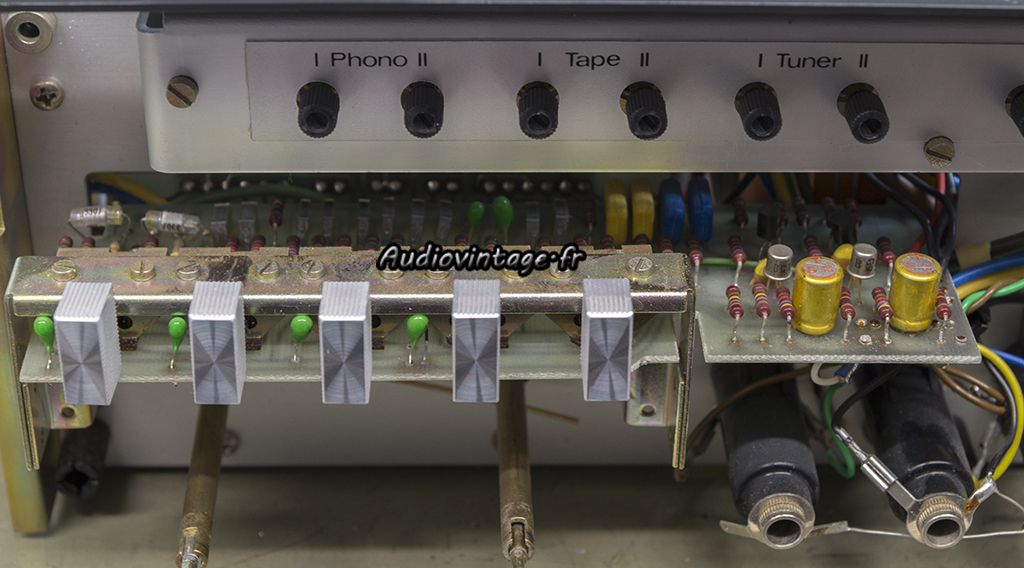

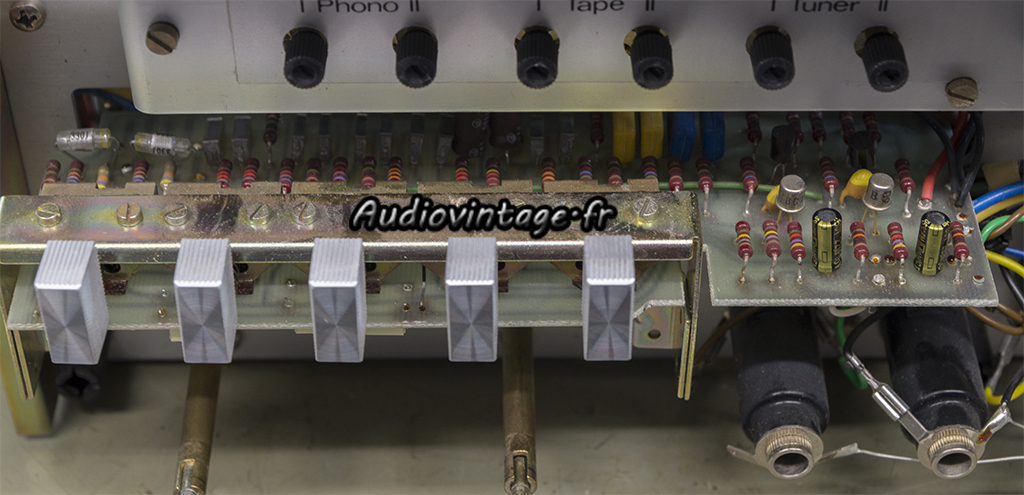

Les deux petits chimiques à ne pas oublier et pas nécessairement simple remplacer sans mettre l’appareil en morceaux.

Mais c’est faisable.

Ici aussi, les chimiques doivent être remplacés.

Fait. Les tantales verts ont été remplacés par des condensateurs polyesters placés sous le circuit.

Remontage de l’ensemble. Tension d’alimentation ajustée tout comme les courants de repos et offsets. Les commandes ont été nettoyées pendant l’intervention. Terminé.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x40w sous 8 ohms, entrée aux.

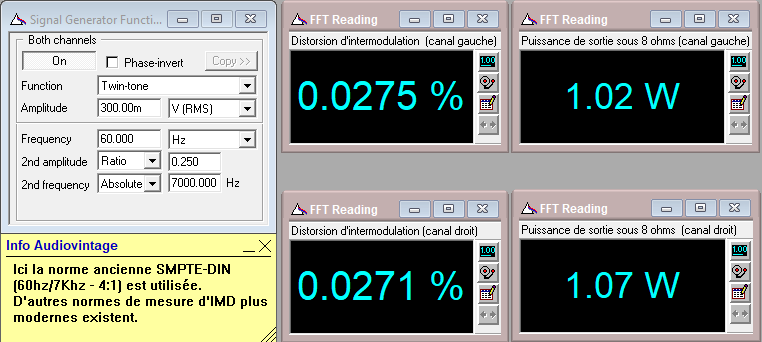

IMD à 2x1w sous 8 ohms, entrée aux.

Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

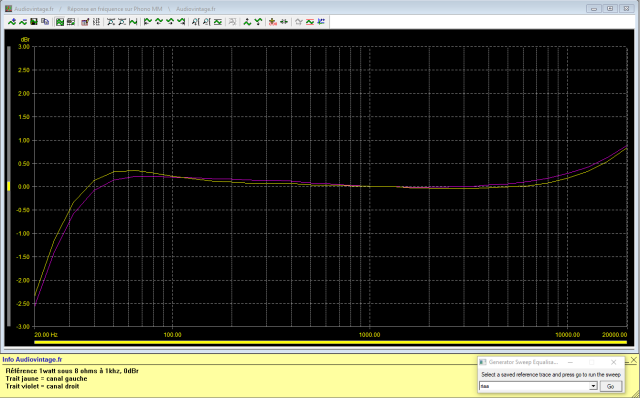

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

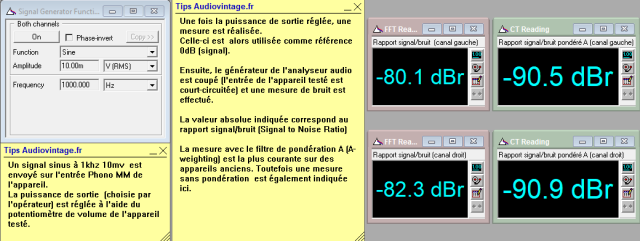

Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

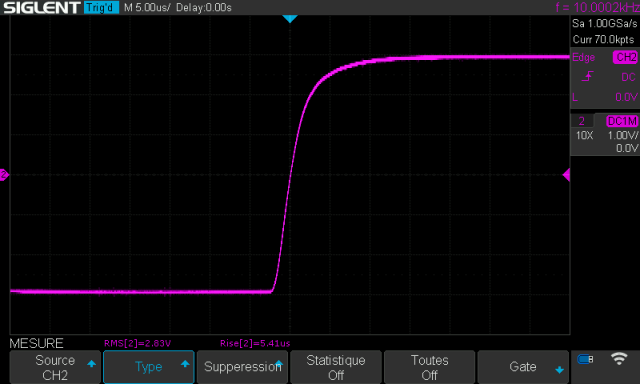

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Revox ? : L’atelier Audiovintage
