Pioneer SX-9930

Pioneer SX-9930 : beau !

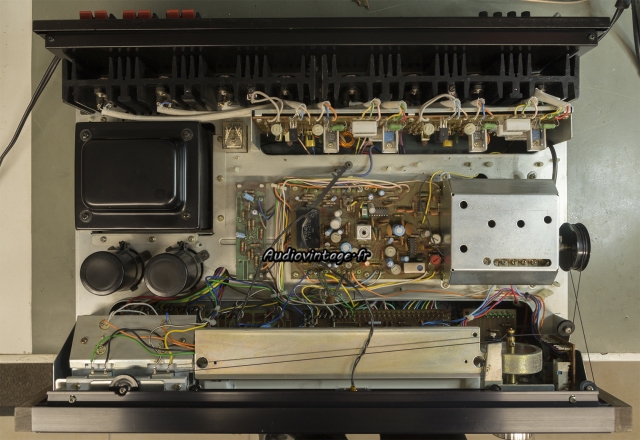

Clone du Pioneer SX-939, voici un gros receiver Pioneer, le SX-9930, et beaucoup de travail en perspective !

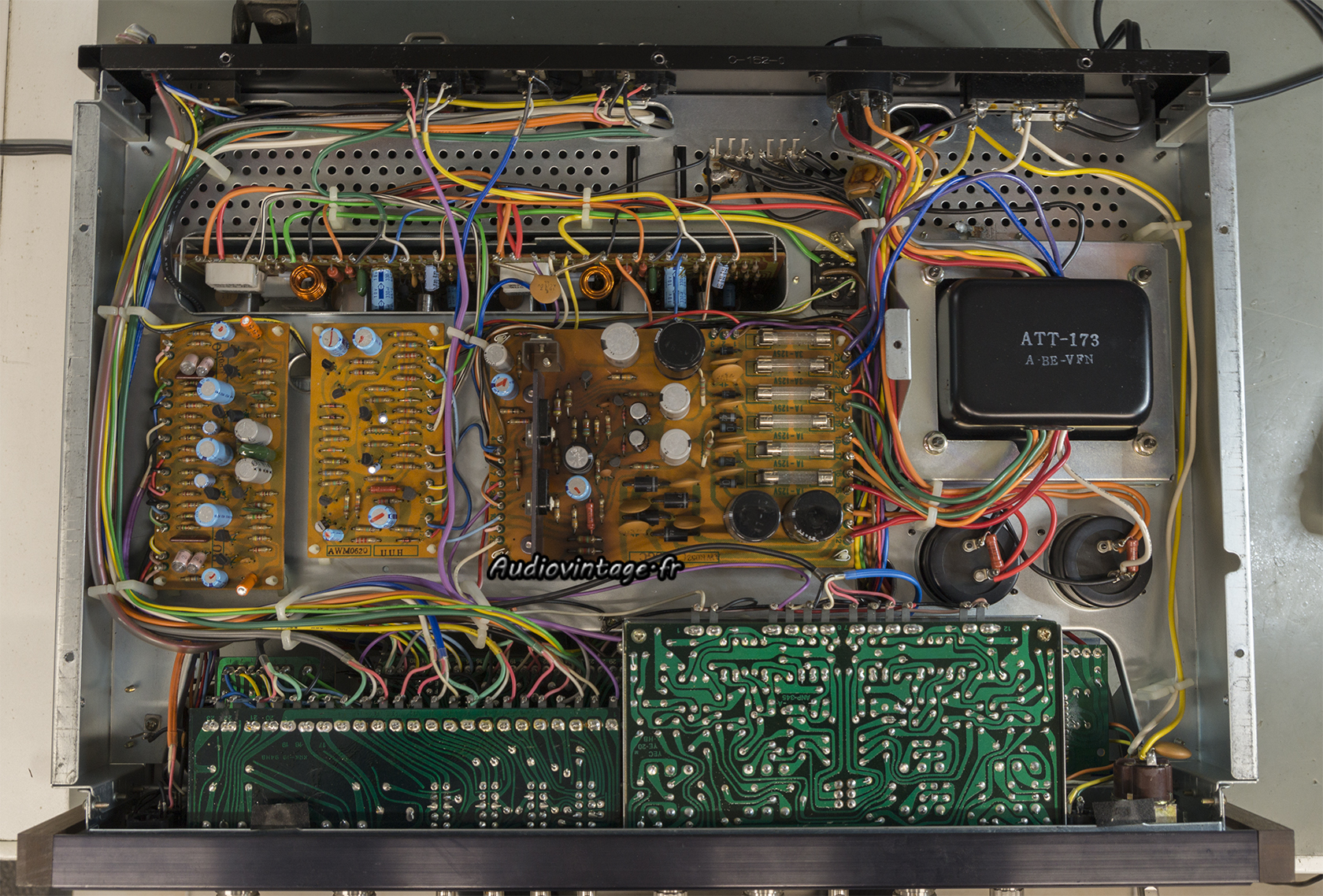

Pioneer SX-9930 : à son arrivée.
Pioneer SX-9930 : à son arrivée.
L’ampli-tuner fonctionne encore. Le propriétaire constate qu’il se met en sécurité aléatoirement. Je découvre également qu’il « crachote » sur un canal en phono, et que le vumètre « signal » est HS, aiguille bloquée (et je ne pourrais pas le réparer).
Révision complète obligatoire, et sur des Pioneer ce n’est pas souvent une franche rigolade.

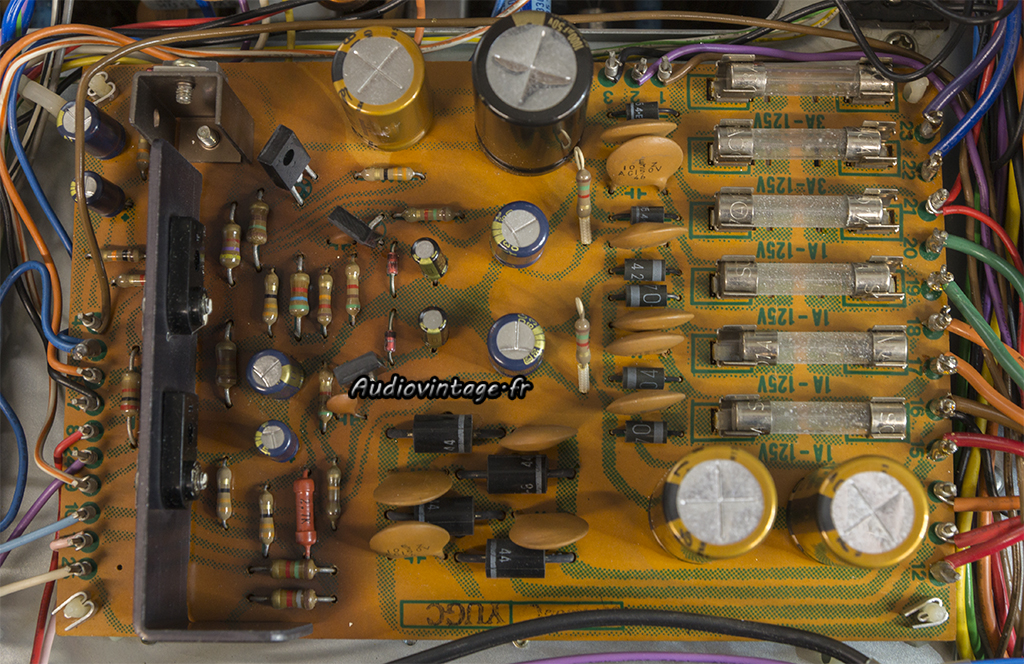

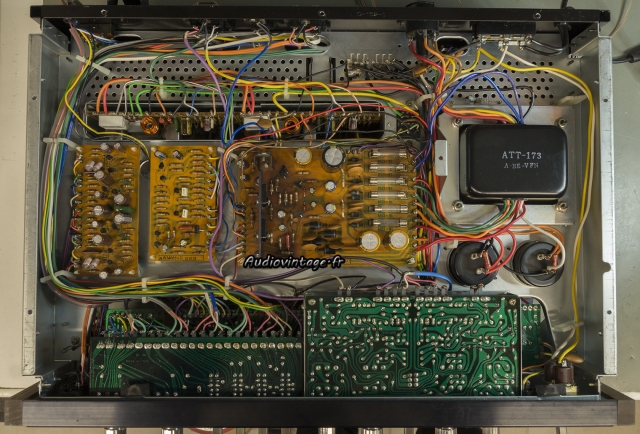

Pioneer SX-9930 : alimentation à revoir.

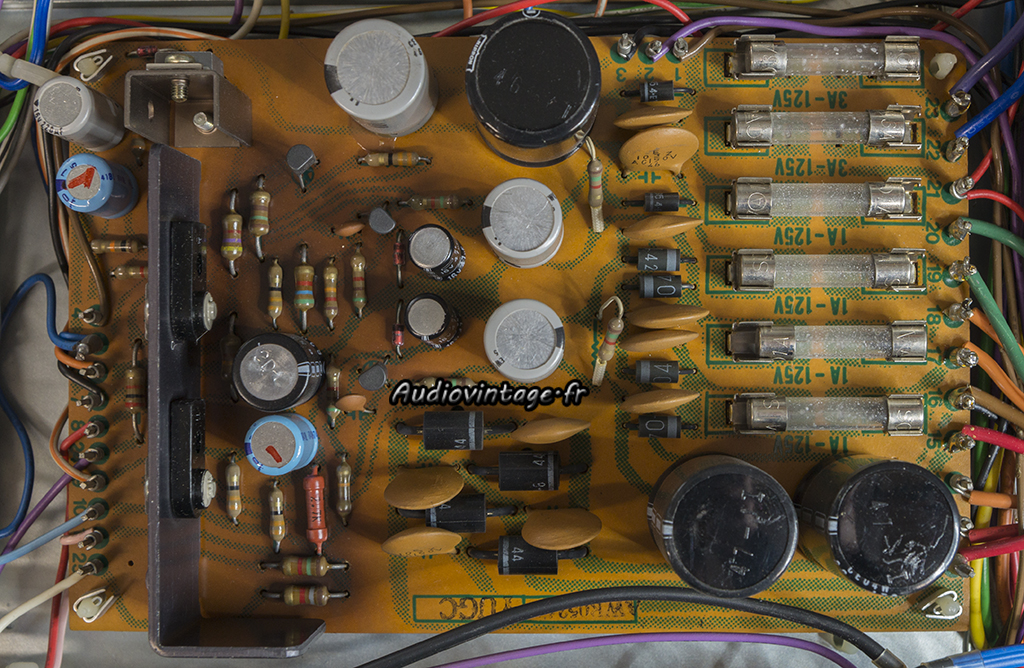

Le circuit d’alimentation placé sous l’appareil, tête en bas donc, et qui chauffe « correctement ». La chaleur monte avec pour conséquence la cuisson à petit feu des composants et du circuit.

Pioneer SX-9930 : alimentation révisée.
La totalité des condensateurs chimiques sont remplacés, ainsi que de nombreux transistors. De la graisse fraiche est également mise en place sous les radiateurs, les soudures louchent sont refaites.

Pioneer SX-9930 : circuit de protection à revoir.

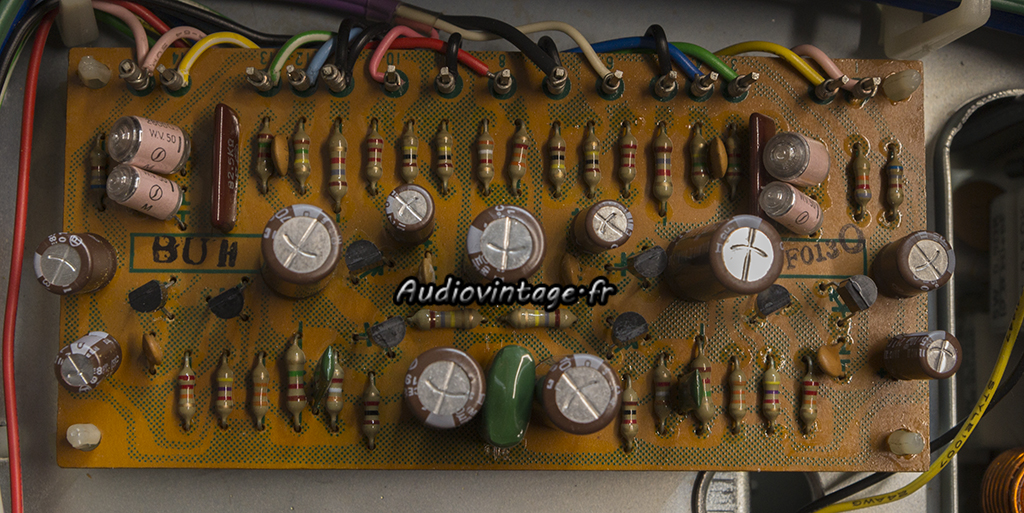

Le circuit de protection, classique chez Pioneer, tout comme les soucis le concernant.

Pioneer SX-9930 : circuit de protection révisé.
Remplacement de tous les condensateurs chimiques et d’une bonne partie des transistors. Mise en place d’une diode de protection pour le relais (sous le circuit).

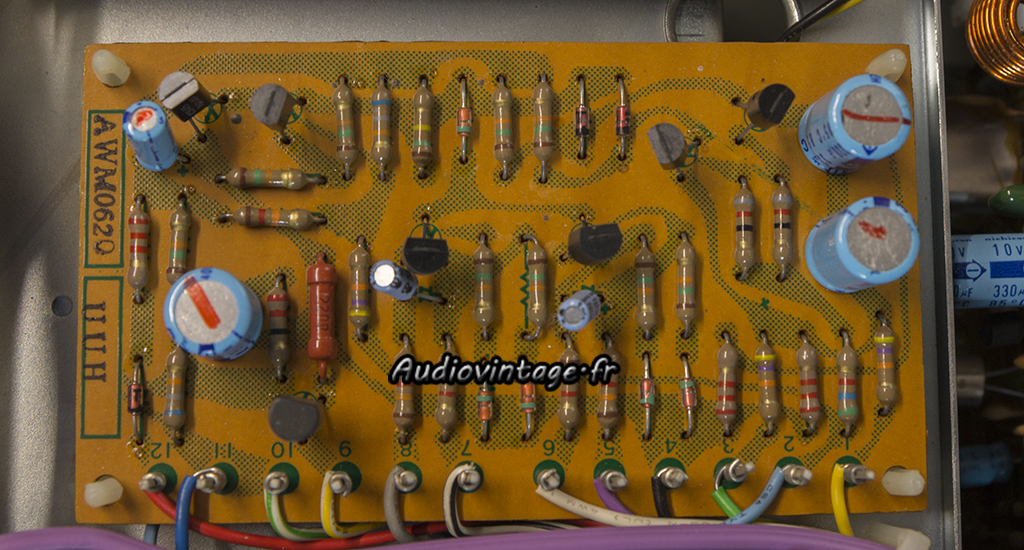

Pioneer SX-9930 : étage phono à revoir.

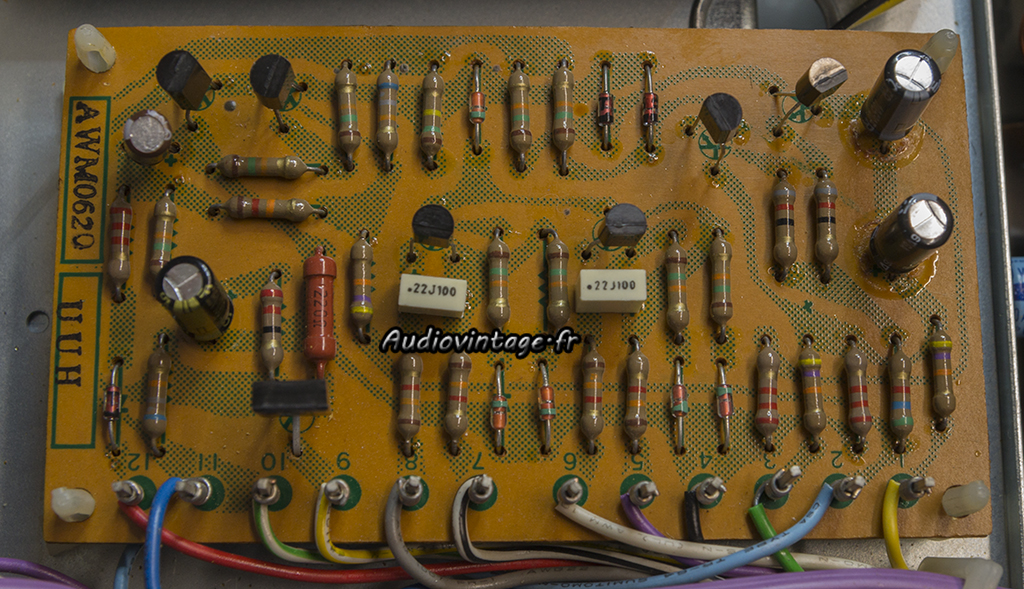

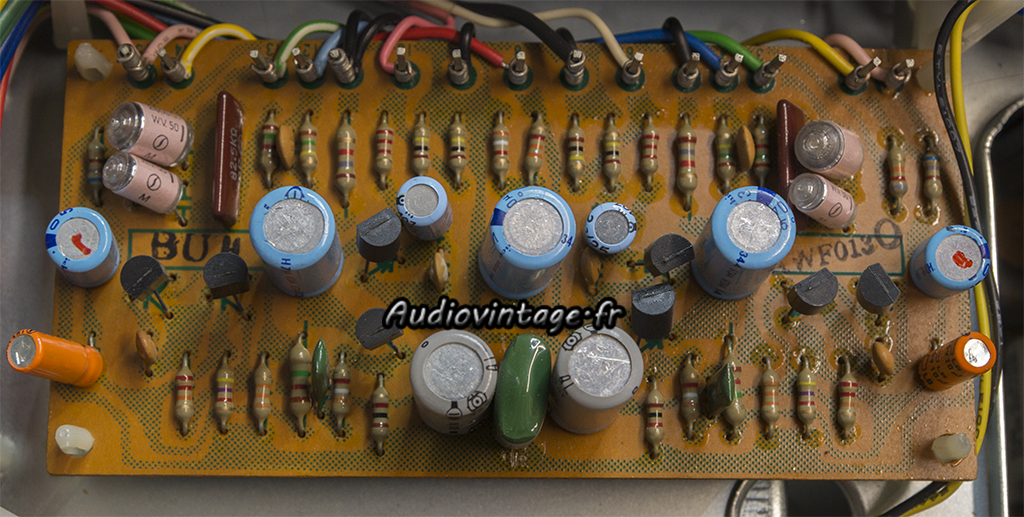

L’étage phono et ses transistors qui « craquouillent ».

Pioneer SX-9930 : étage phono révisé.
Remplacement de la totalité des condensateurs chimiques et des transistors.

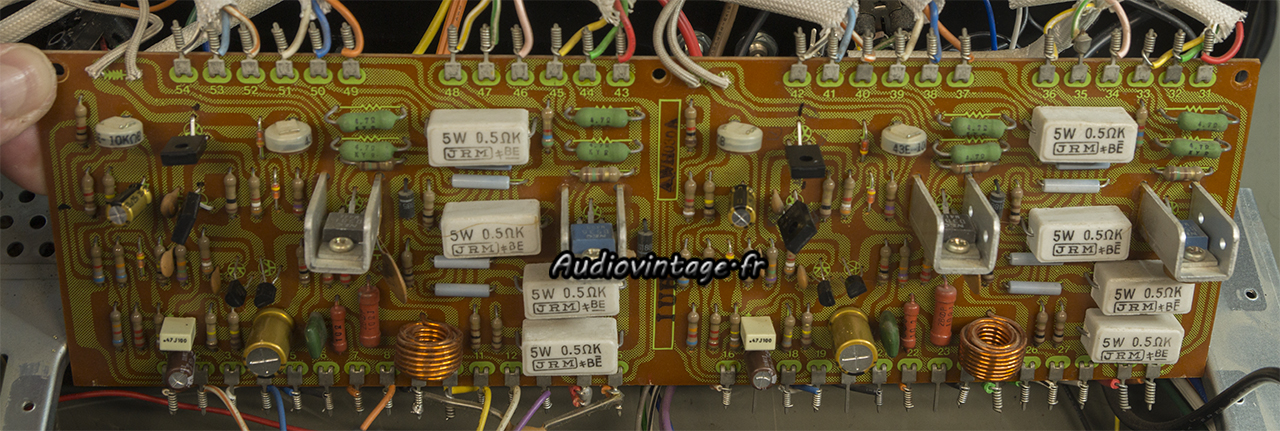

Pioneer SX-9930 : circuit driver à réviser.

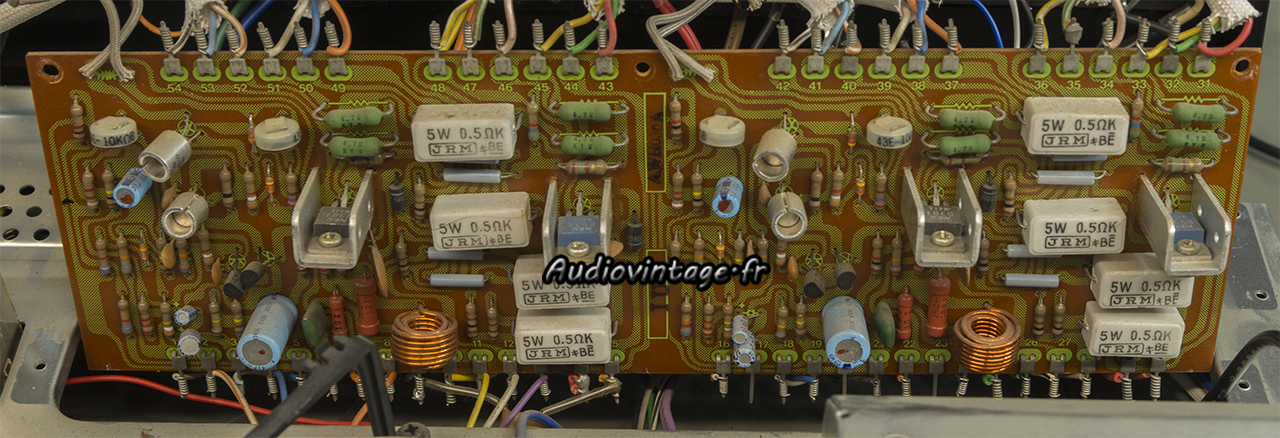

Le circuit driver, d’une taille conséquente. Pour accéder à l’arrière de ce circuit, il faut démonter l’arrière de l’appareil, retirer les transistors de puissances puis les deux radiateurs et une tôle de support.

Pioneer SX-9930 : circuit driver révisé.
Tous les condensateurs chimiques sont remplacés, ainsi que de nombreux transistors désormais problématiques.

Pioneer SX-9930 : micas neufs, graisse fraiche.

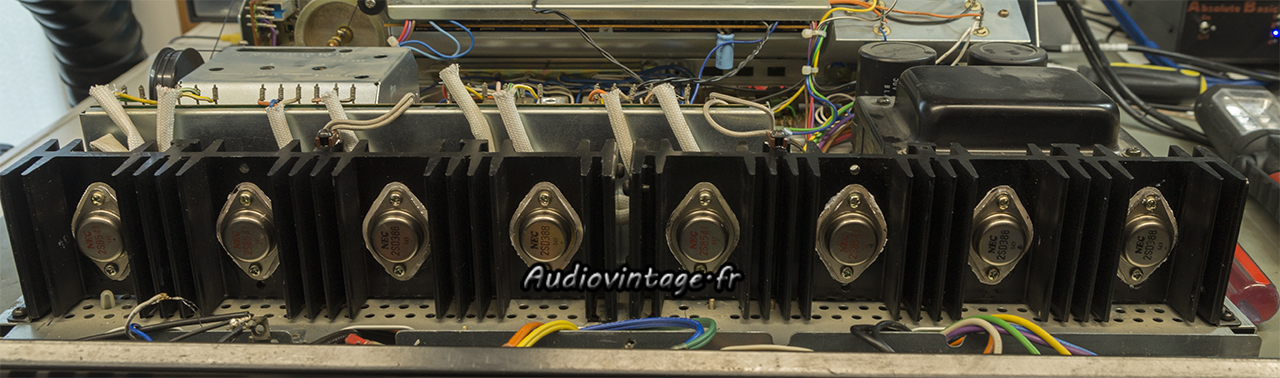

C’est bien un 8 en ligne 🙂 . Les transistors de puissances son tous testés (gain et courant de fuite) puis remontés sur des micas neufs et de la graisse fraiche.

Pioneer SX-9930 : étage de tonalité à réviser.

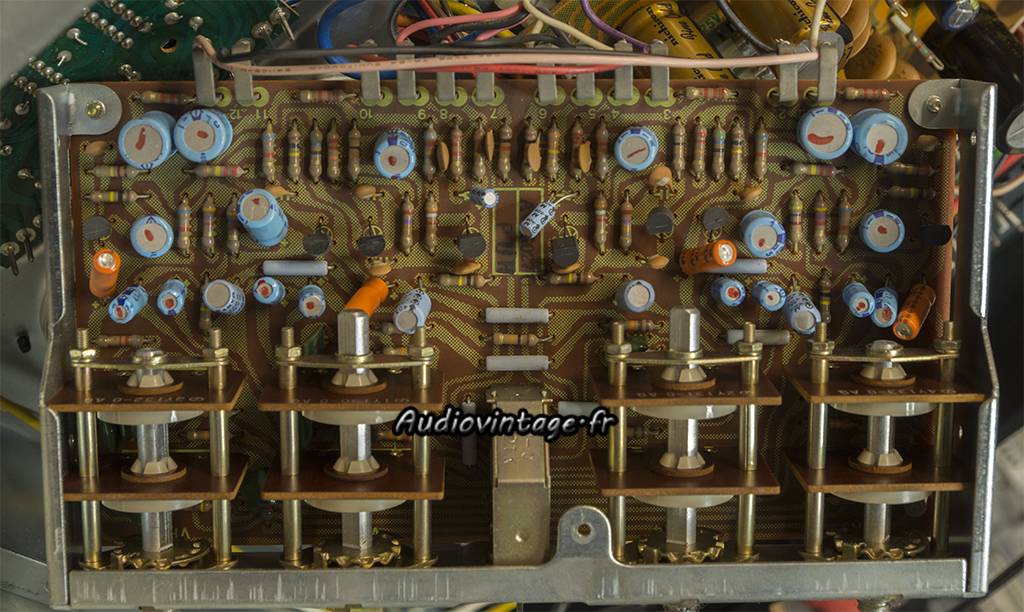

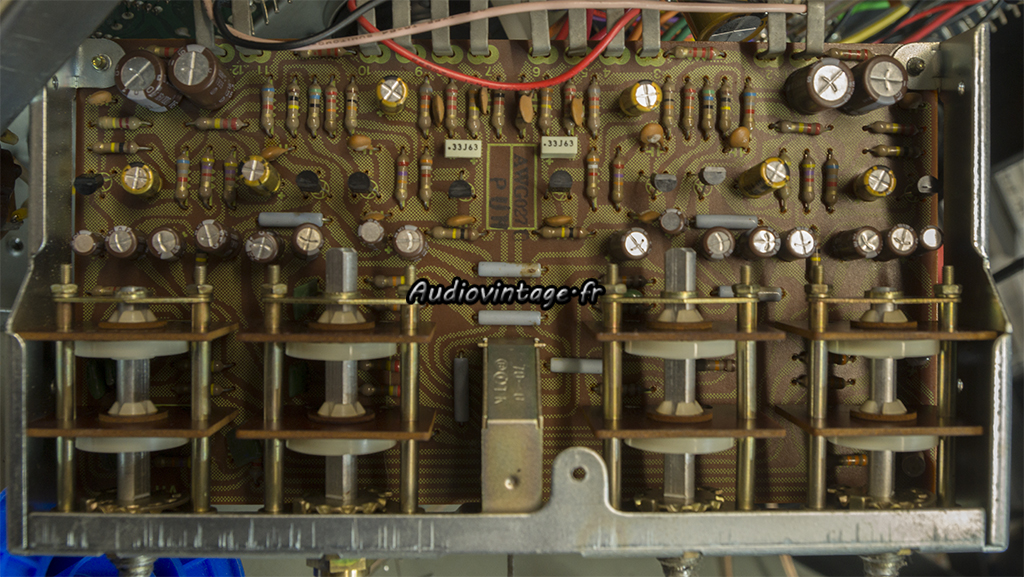

Le circuit de tonalité, blindage supérieur retiré.

Pioneer SX-9930 : étage de tonalité révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

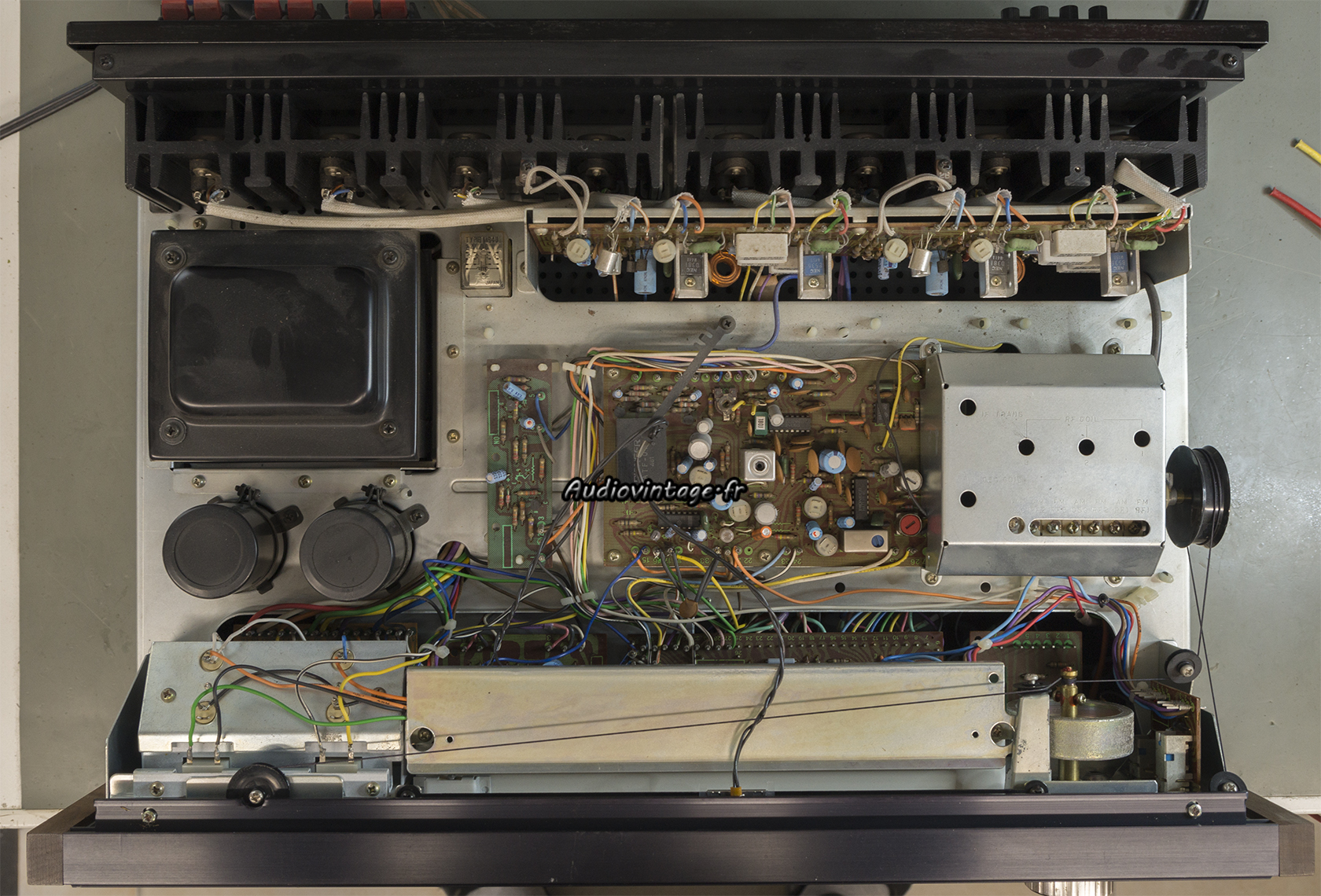

Pioneer SX-9930 : terminé.
Pioneer SX-9930 : terminé.
Bias et offset sont ajustés. La section Tuner parfaitement fonctionnelle (à part le vumètre signal) n’est pas touchée. Terminé.

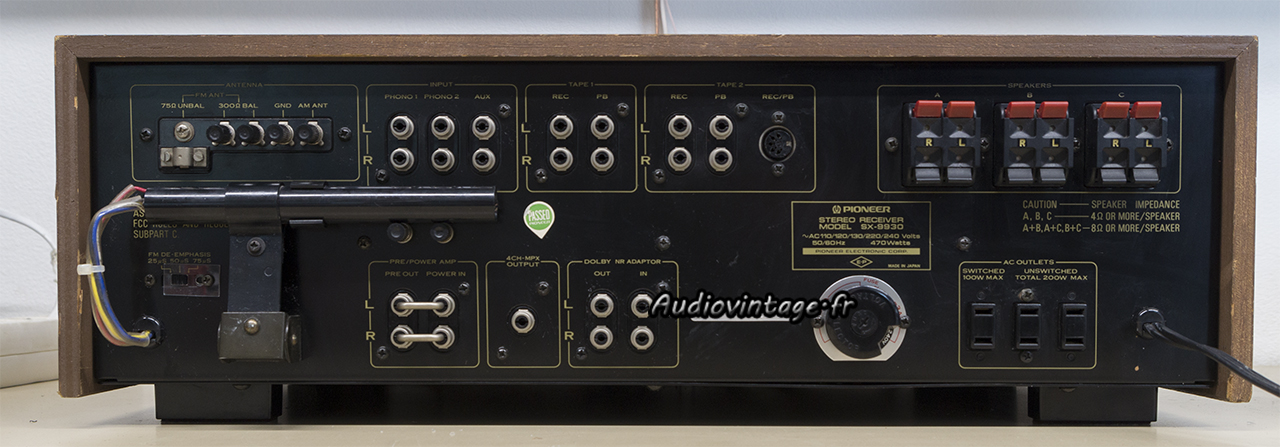

Pioneer SX-9930 : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SX-9930 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

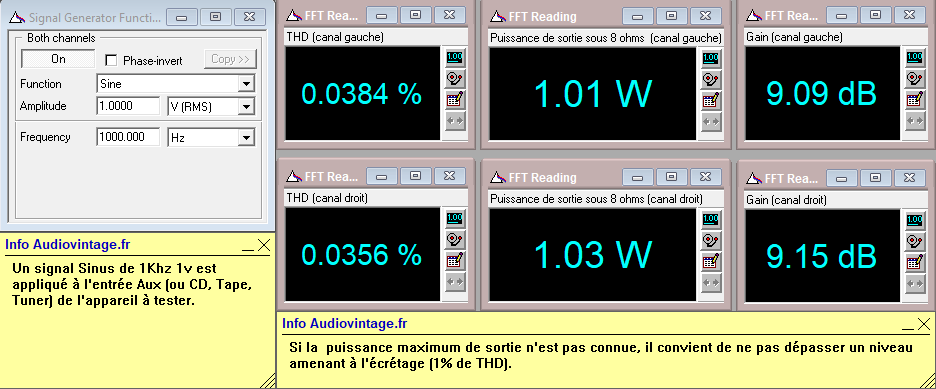

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SX-9930 : distorsion-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.

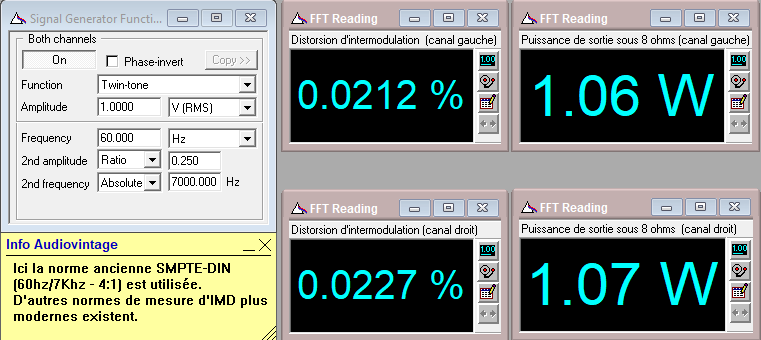

Pioneer SX-9930 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SX-9930 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

Pioneer SX-9930 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

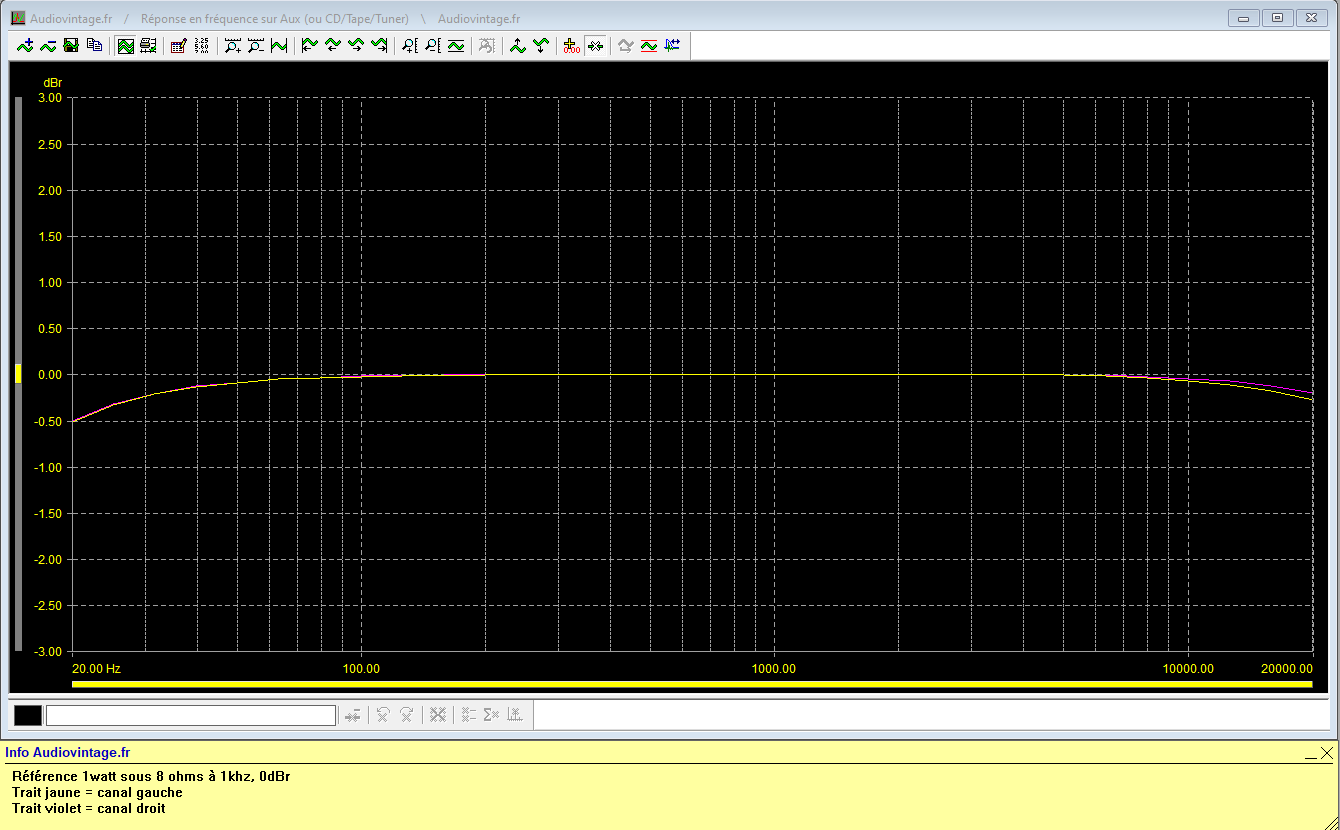

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SX-9930 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active

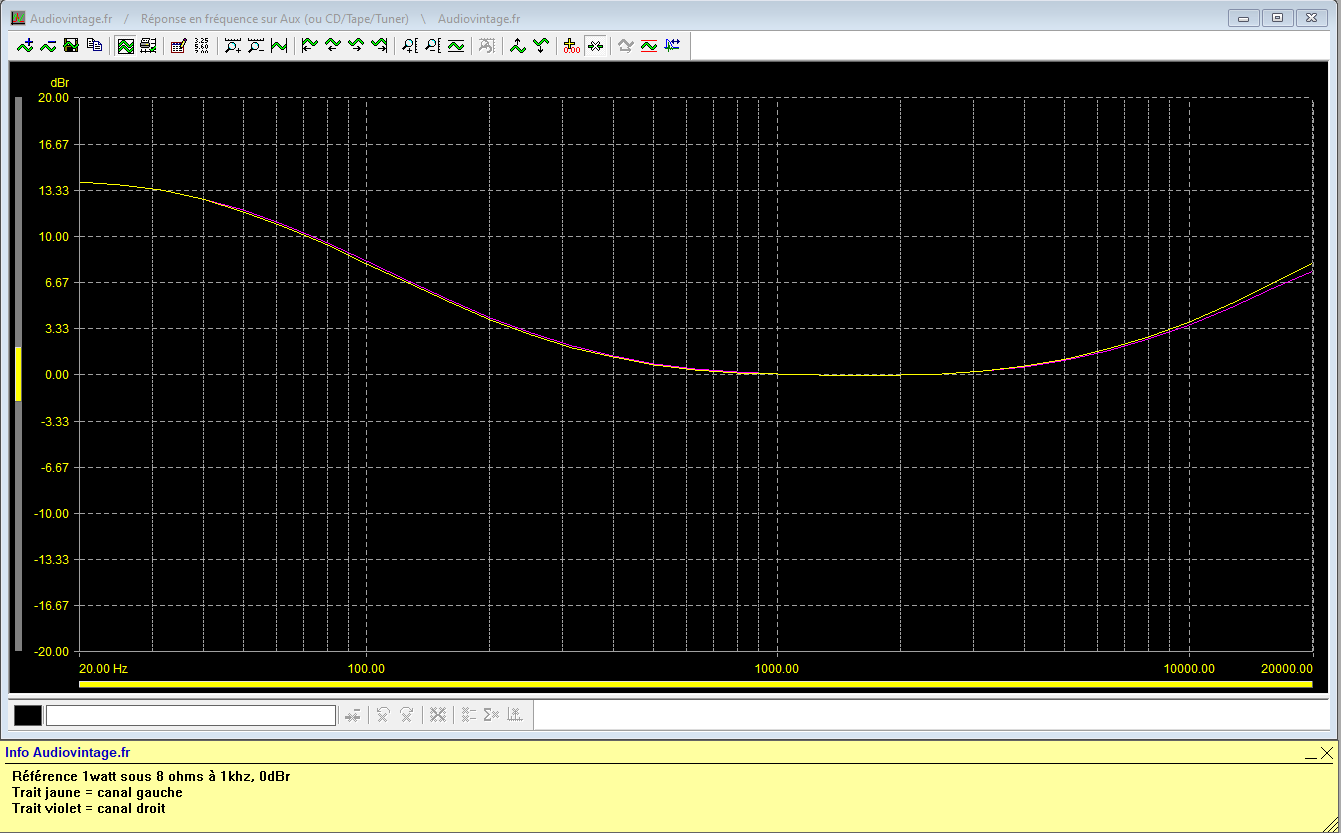

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Pioneer SX-9930 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-low-et-high-actives

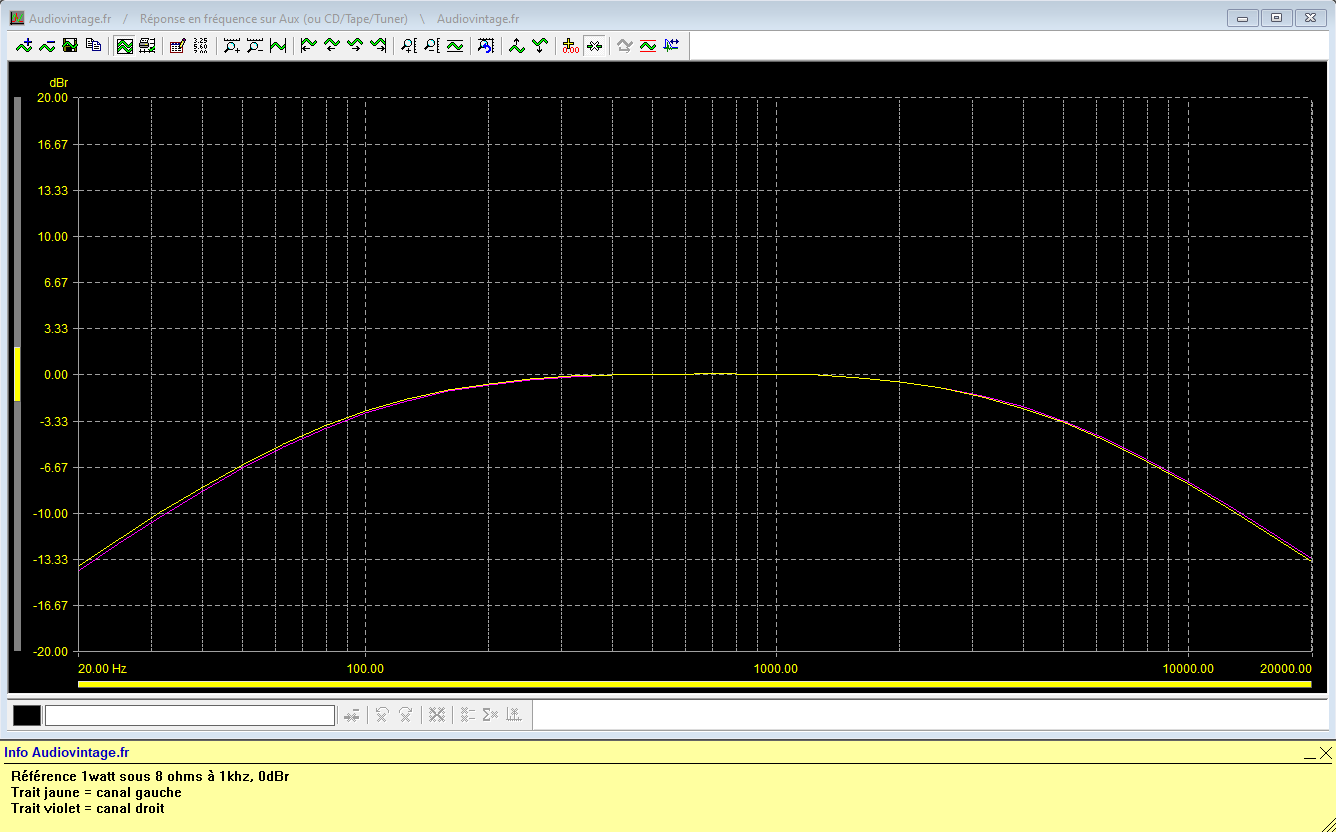

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Pioneer SX-9930 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi

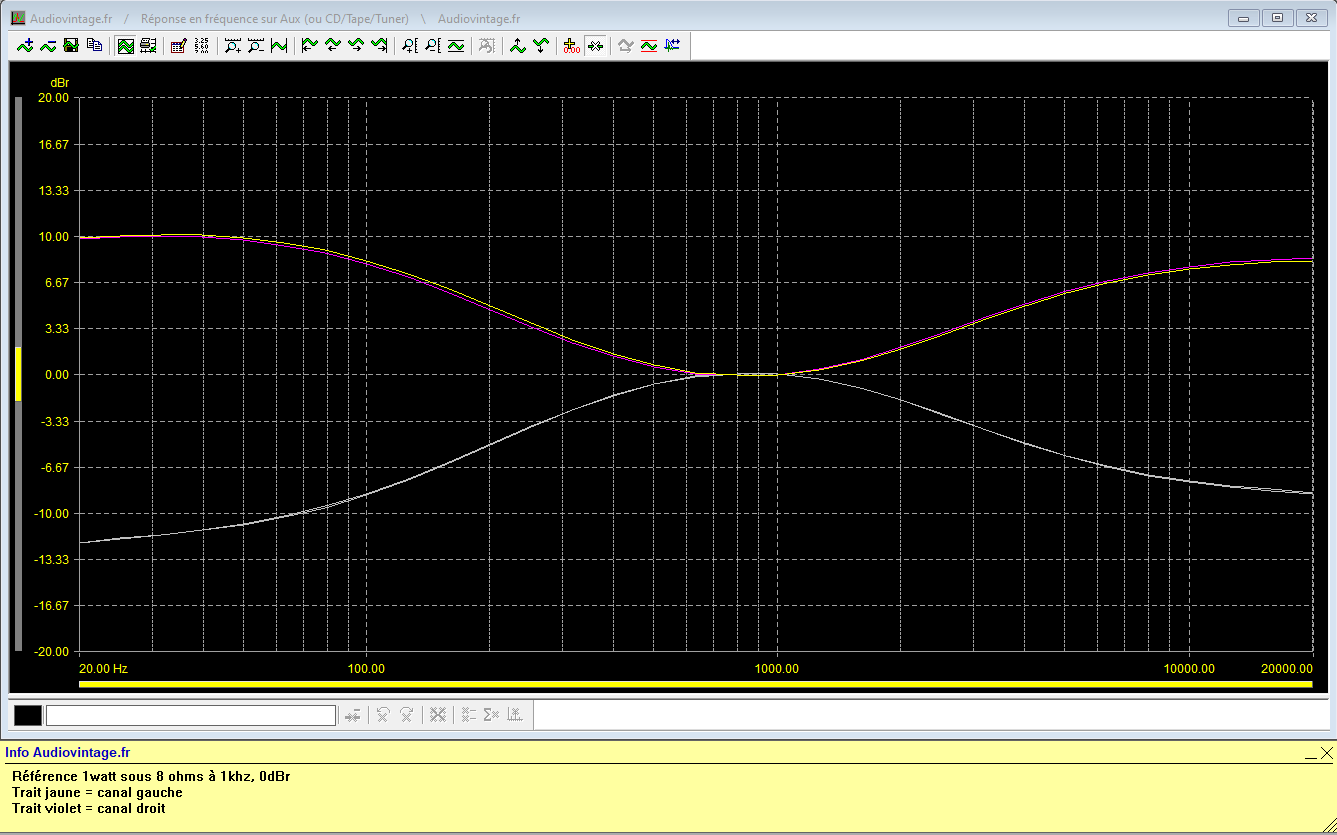

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Pioneer SX-9930 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SX-9930 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

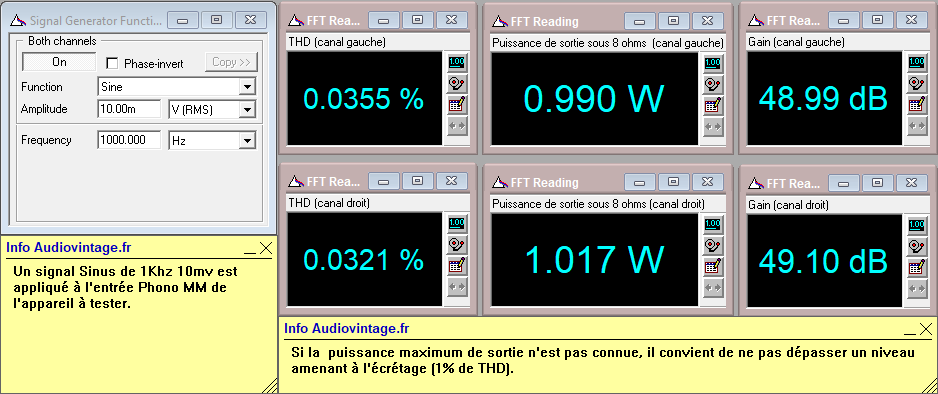

Pioneer SX-9930 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SX-9930 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SX-9930 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat

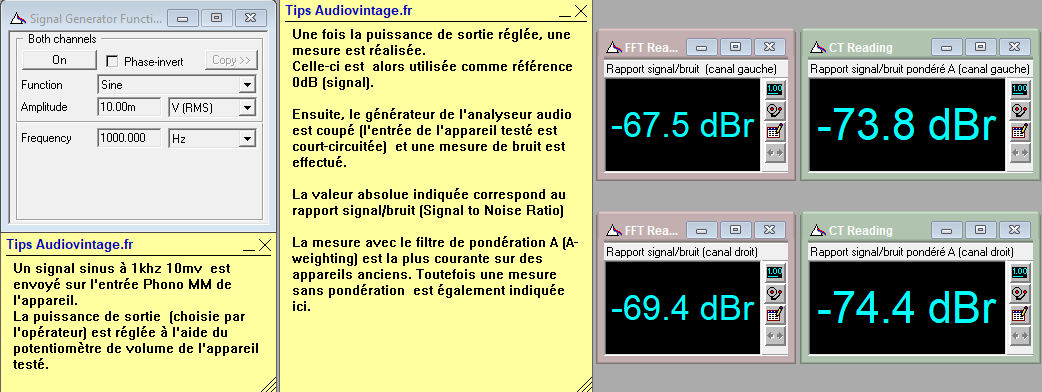

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

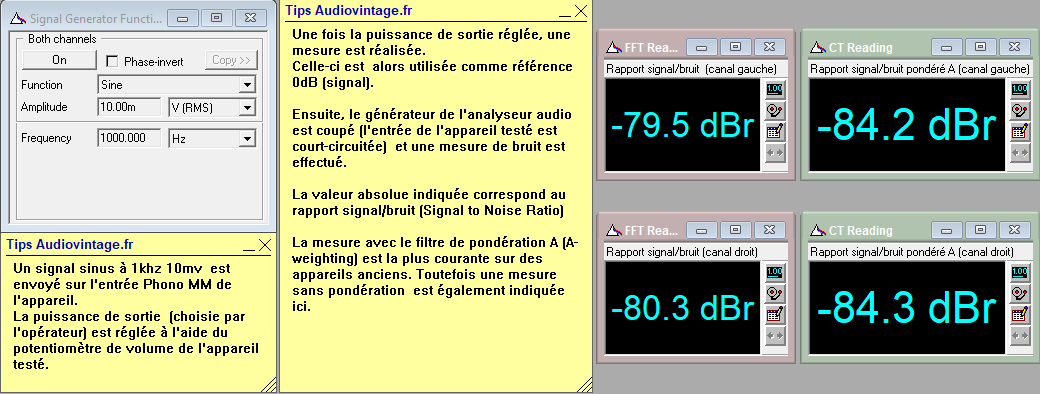

Pioneer SX-9930 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Pioneer SX-9930 : signal-carre-a-100hz
Pioneer SX-9930 : signal-carre-a-1khz
Pioneer SX-9930 : signal-carre-a-10khz

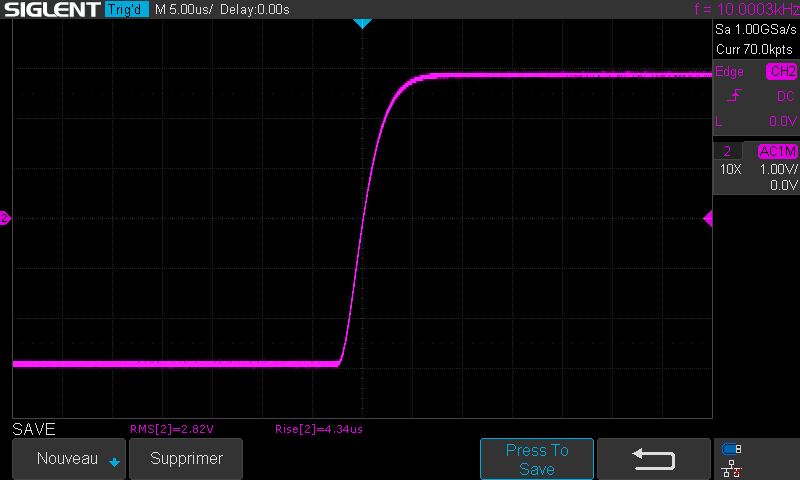

Pioneer SX-9930 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
