Kora Explorer 90 SII CSC

Kora Explorer 90 SII CSC : presque sobre, avec ses leds bleues :)
Cet amplificateur français, utilisé en Russie (eh oui !) m’a été confié pour résoudre un souci peu commun…

Kora Explorer 90 SII CSC : à son arrivée.
Le Kora est en bel état, un intervenant a remplacé les tubes et refais des soudures mais il lui arrive, une fois en route, de commuter aléatoirement le switch « operate » de manière répétée, ennuyeux.
Pour rappel, l’appareil s’allume et s’éteint par l’interrupteur situé à l’arrière de l’appareil.
Avec le switch « operate » sur off, les tubes sont alimentés, et avec le switch sur on, ajoute en plus l’alimentation des étages de puissance.

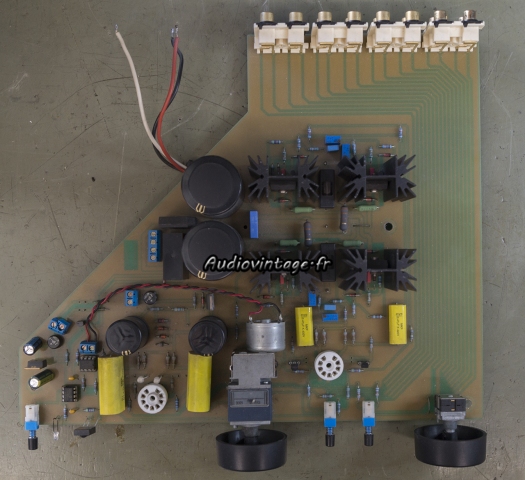

Kora Explorer 90 SII CSC : retrait du circuit.

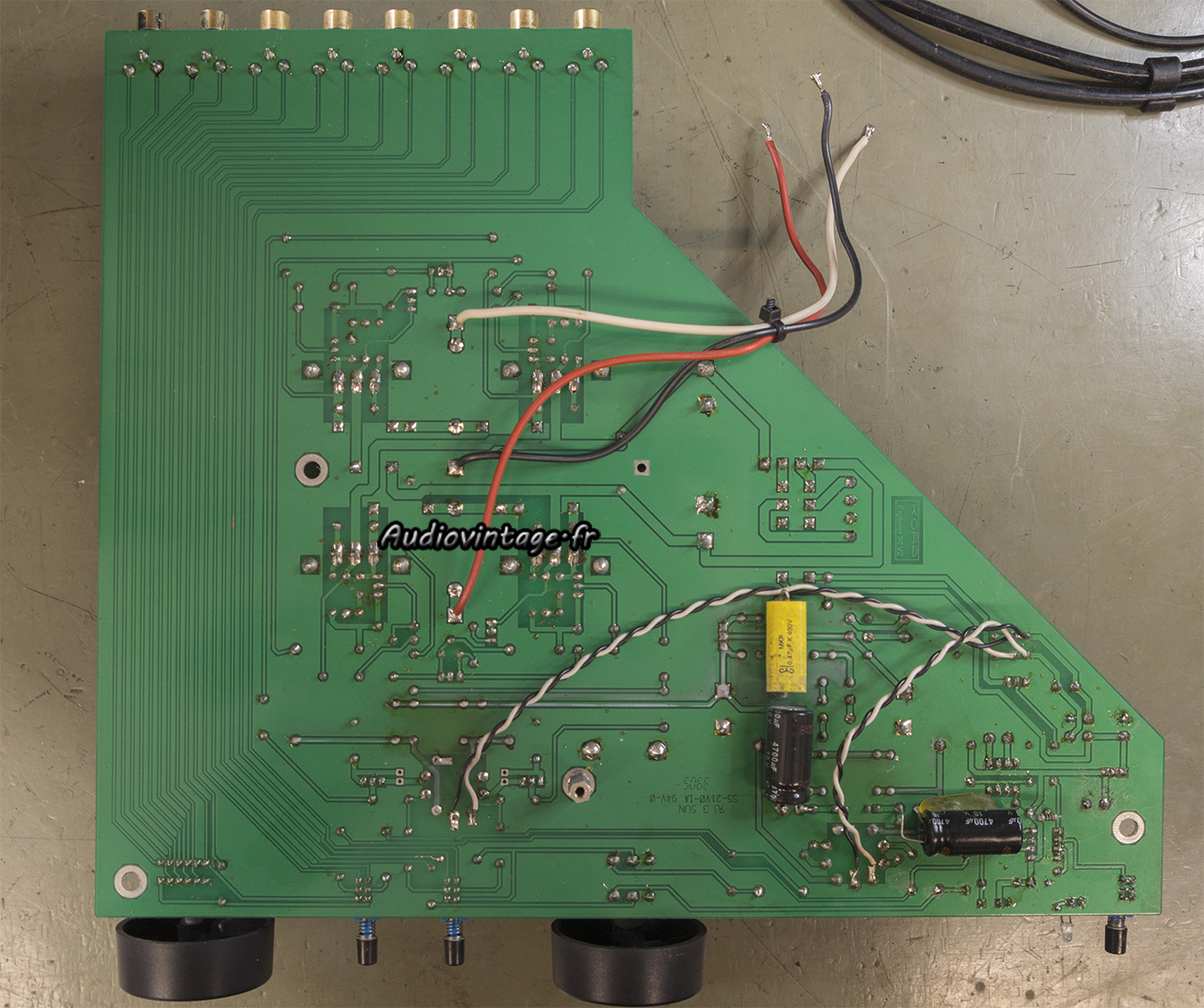

Kora Explorer 90 SII CSC : sous le circuit.
Retrait du circuit.

Kora Explorer 90 SII CSC : switch à remplacer.
Le coupable est le switch en lui-même. Après l’avoir dessoudé, une mesure de résistance sur une section montre un contact absolument pas franc.

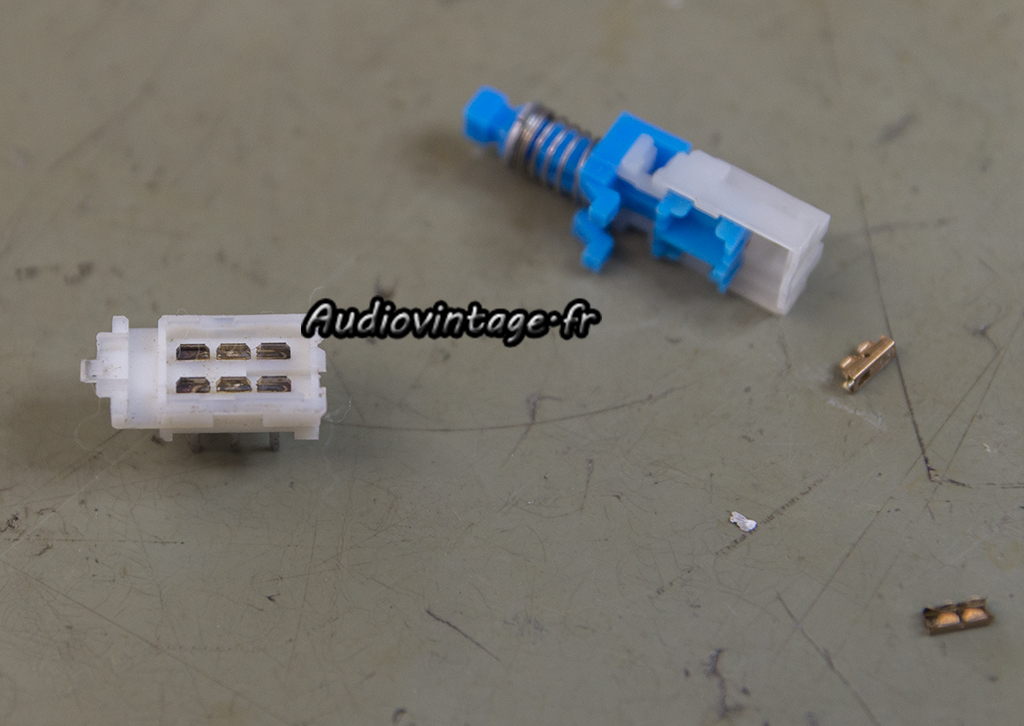

L’ouverture du switch permet de constater l’état plus que moyen des contacts.
Il aurait été possible de le nettoyer puis de le remonter, mais pour un switch dédié à ce type de commutation, j’ai préféré le remplacement.

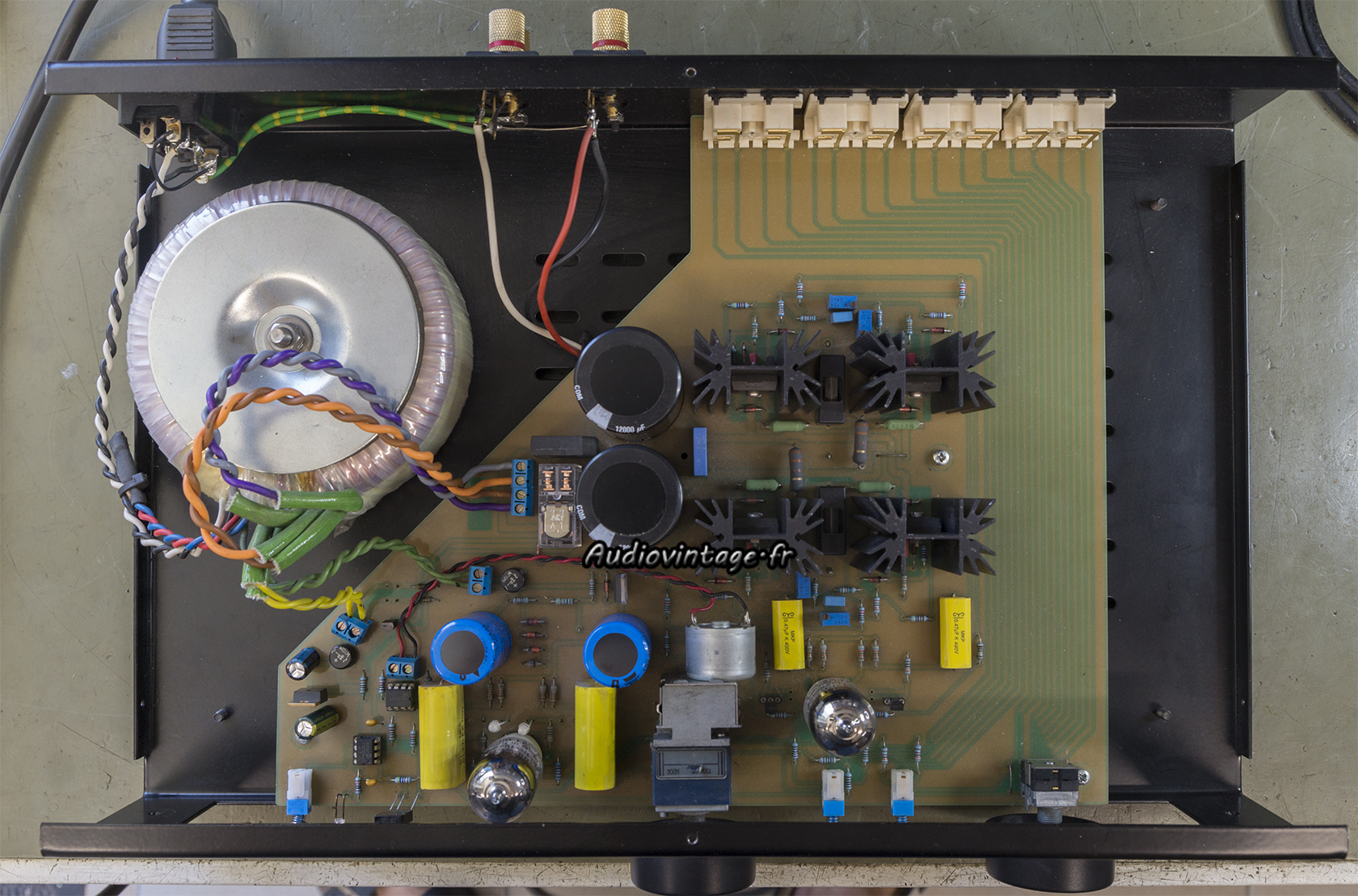

Kora Explorer 90 SII CSC : terminé.
Switch remplacé tous comme les gros condensateurs chimiques qui n’étaient plus très frais. Le relais a été changé par sécurité.
Certaines soudures ont été refaites. Les courants de repos ont été ajustés pour trouver le bon équilibre entre température et distorsion.
Terminé.

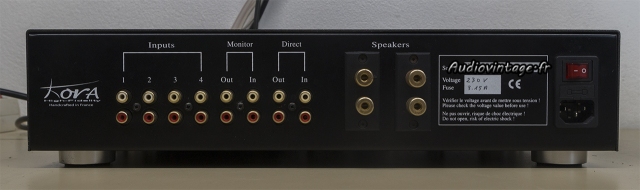

Kora Explorer 90 SII CSC : connectique.
Connectique.

Les mesures au banc :

Kora Explorer 90 SII CSC : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms, entrée CD.

Kora Explorer 90 SII CSC : distorsion-a-2x50w-sous-8-ohms
Distorsion à 2x50w sous 8 ohms, entrée CD.

Kora Explorer 90 SII CSC : distorsion-a-2x55w-sous-8-ohms
Ecrêtage à 2x55w sous 8 ohms.

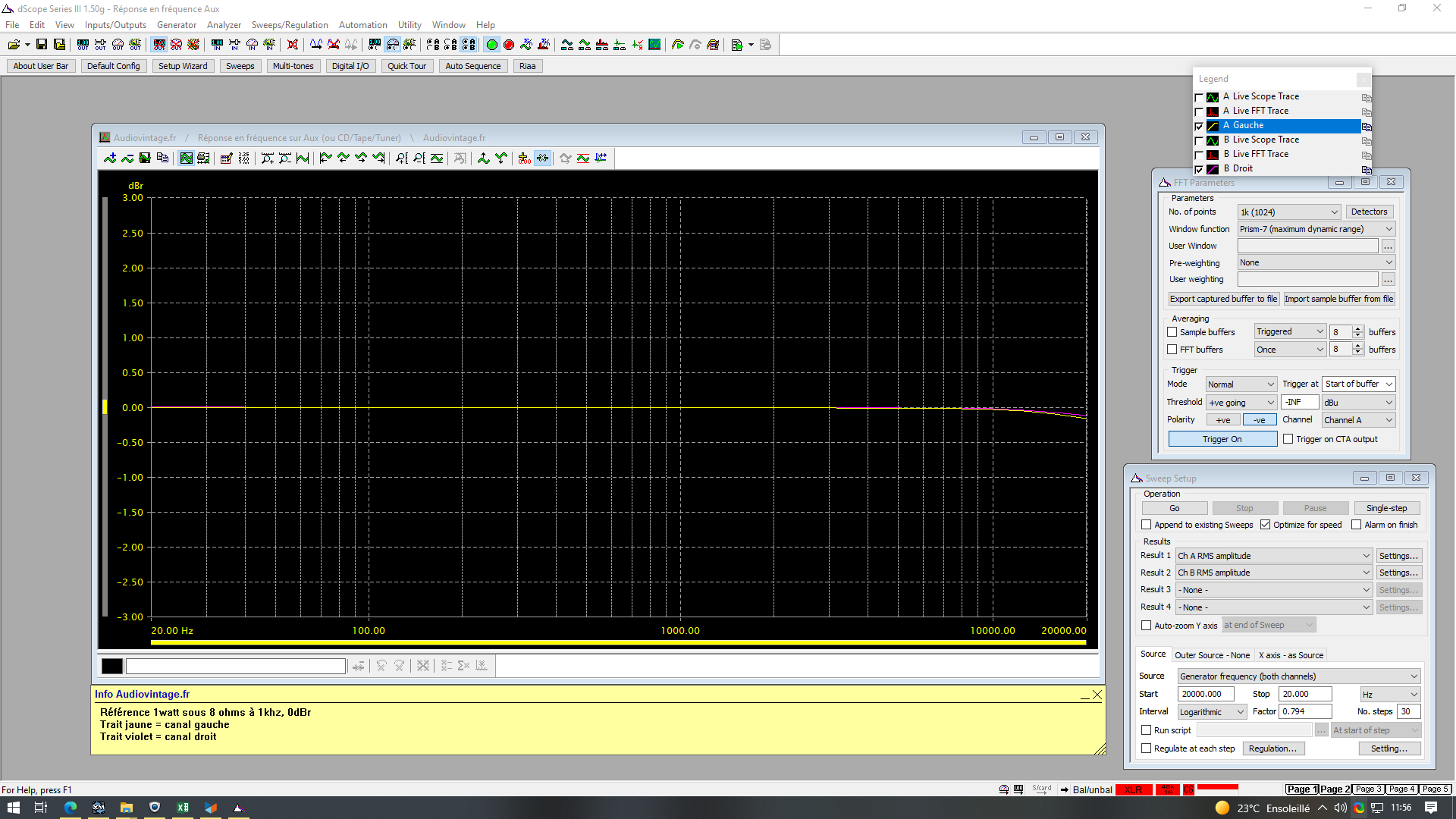

Kora Explorer 90 SII CSC : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Kora Explorer 90 SII CSC : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

Kora Explorer 90 SII CSC : rapport-signal-bruit-a-2x50w-sous-8-ohms

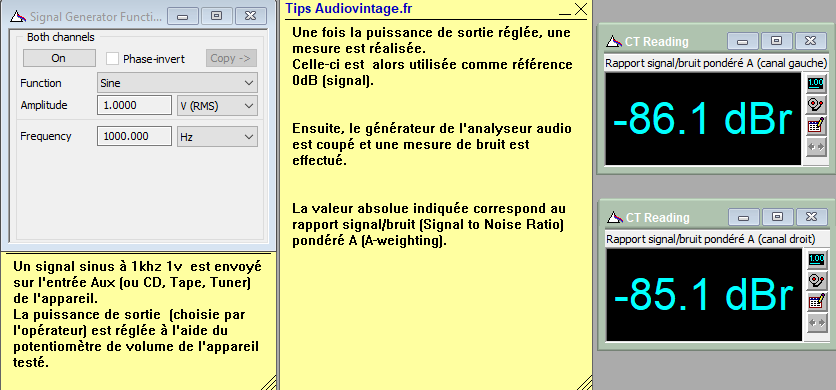

Rapport signal bruit à 2x50w sous 8 ohms.

Les mesures à l’oscilloscope :

Kora Explorer 90 SII CSC : signal-carre-a-100hz
Kora Explorer 90 SII CSC : signal-carre-a-1khz

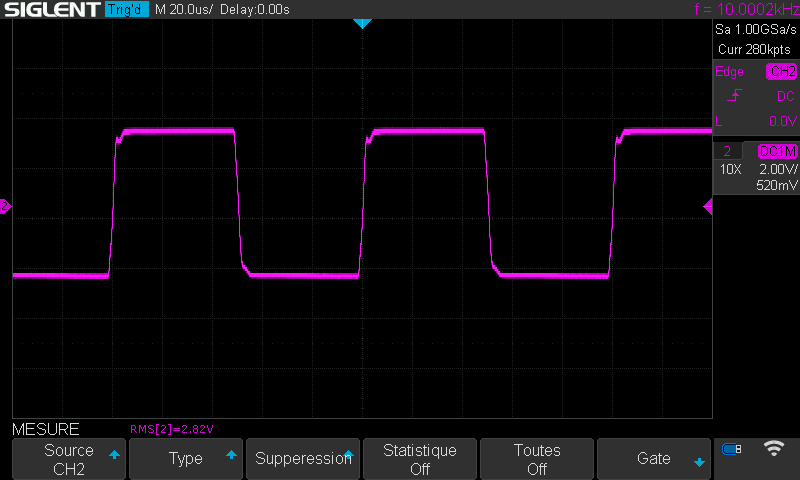

Kora Explorer 90 SII CSC : signal-carre-a-10khz

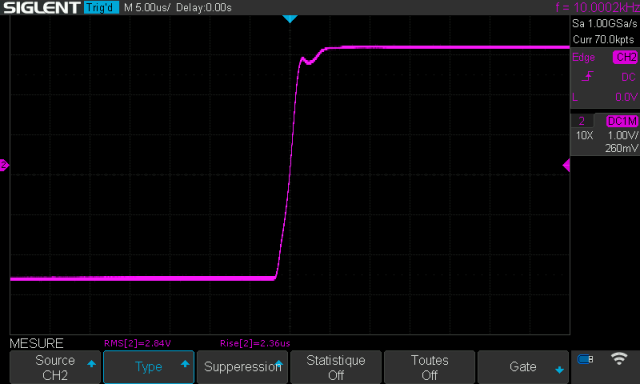

Kora Explorer 90 SII CSC : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.
