Un « petit » JVC quadriphonique venu pour une révision complète.

JVC MCA-V7E

JVC MCA-V7E

JVC MCA-V7E

Les quadriphoniques, c’est super, on multiplie par deux les ennuis possibles et les composants à remplacer.
Opération sauvetage pour celui-ci.

Ca crachote de partout, et derrière les crachotements c’est mou de chez mou, sans compter qu’un vumètre est bloqué.

Les opérations dans le désordre :
– « Recapage » quasi intégral (plus de 100 condensateurs chimiques !).
– Les 22 transistors 2sc458 présents à l’intérieur sont également remplacés.
– Une résistance est remplacée sur la carte driver.
– Le vumètre récalcitrant est démonté et son « décor » recollé au bon endroit pour ne pas géner l’aiguille.
– Etalonnage des vumètres.
– Réglage du bias
– Nettoyage des commandes.

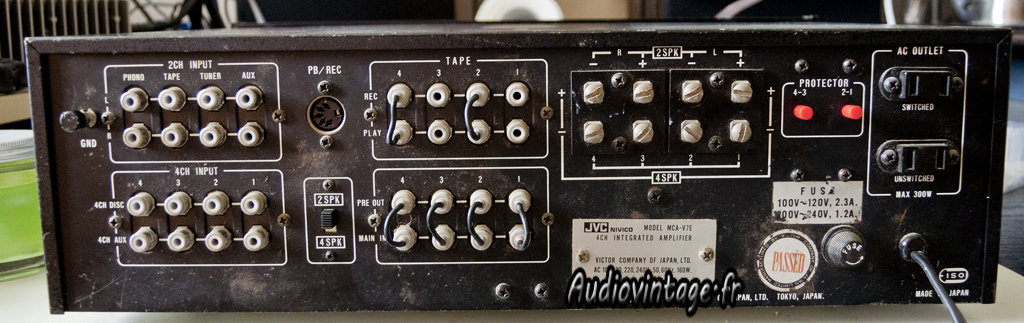

JVC MCA-V7E

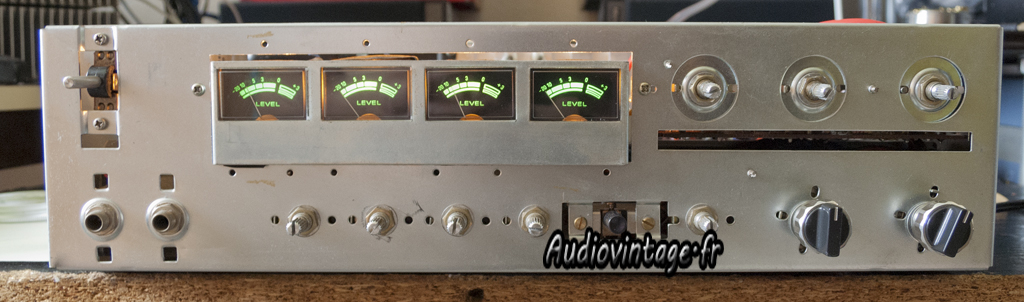

Démontage en cours, il faut comme souvent déposer la façade pour démonter les cartes maintenues sur celle-ci.

JVC MCA-V7E

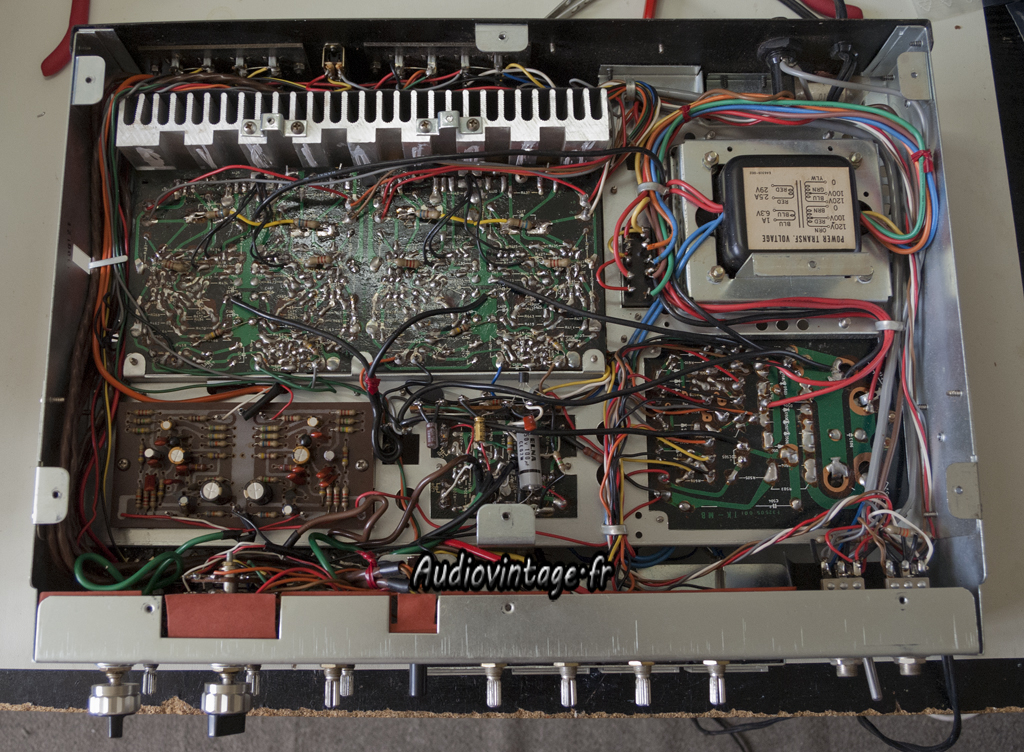

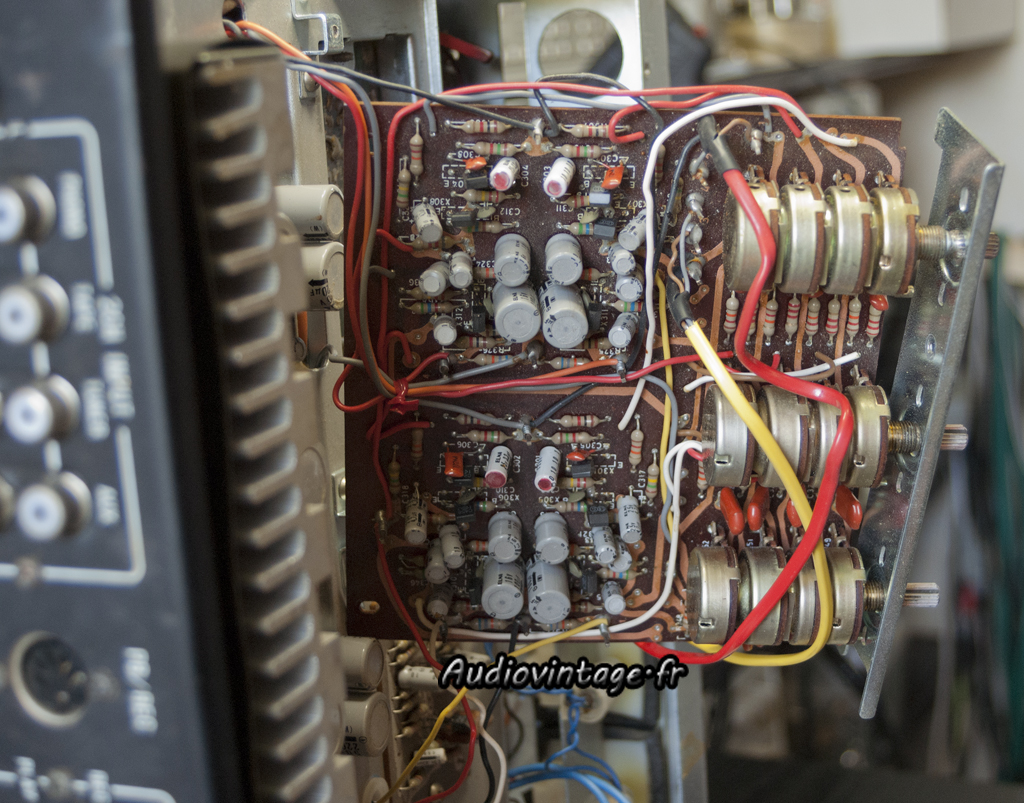

Beaucoup de condensateurs à remplacer ici !

JVC MCA-V7E
Révisé !

JVC MCA-V7E

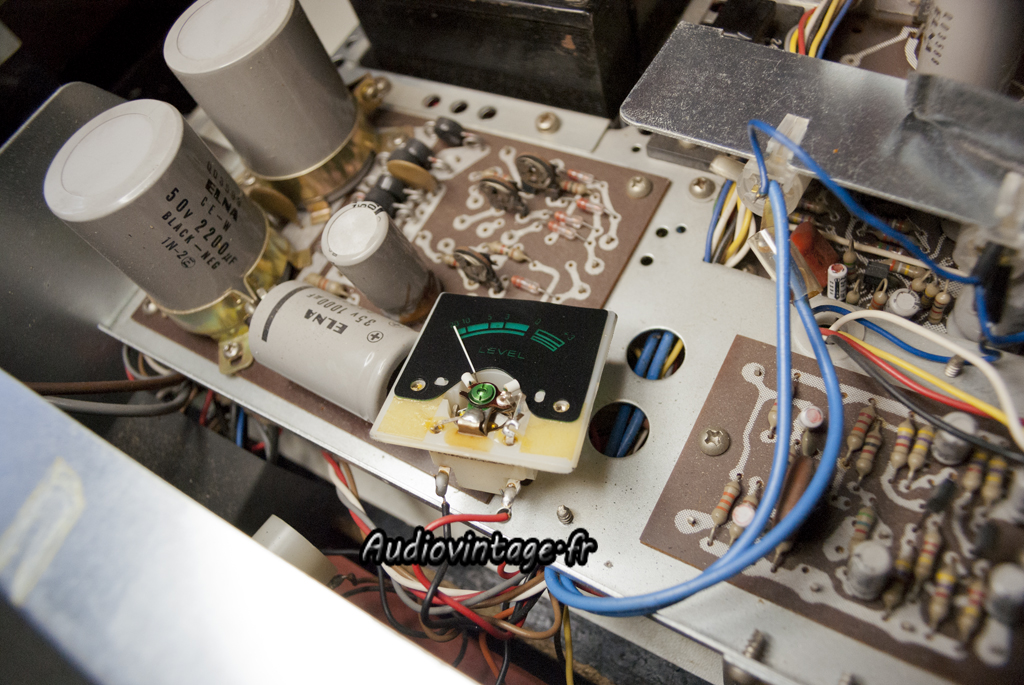

Démontage du vumètre

JVC MCA-V7E

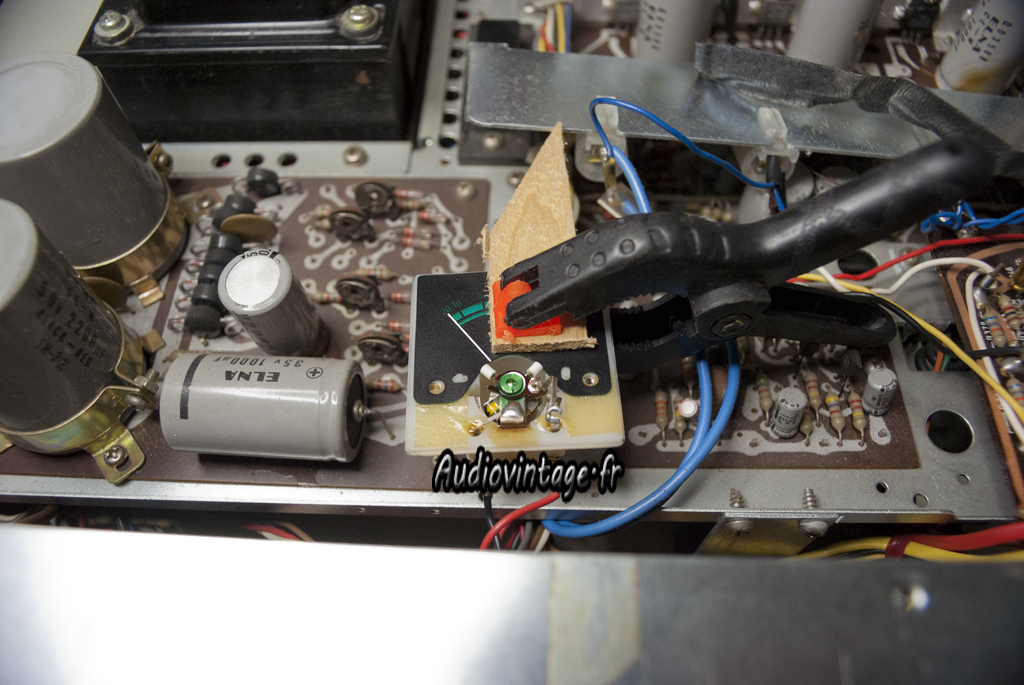

Et recollage du décor intérieur.

JVC MCA-V7E

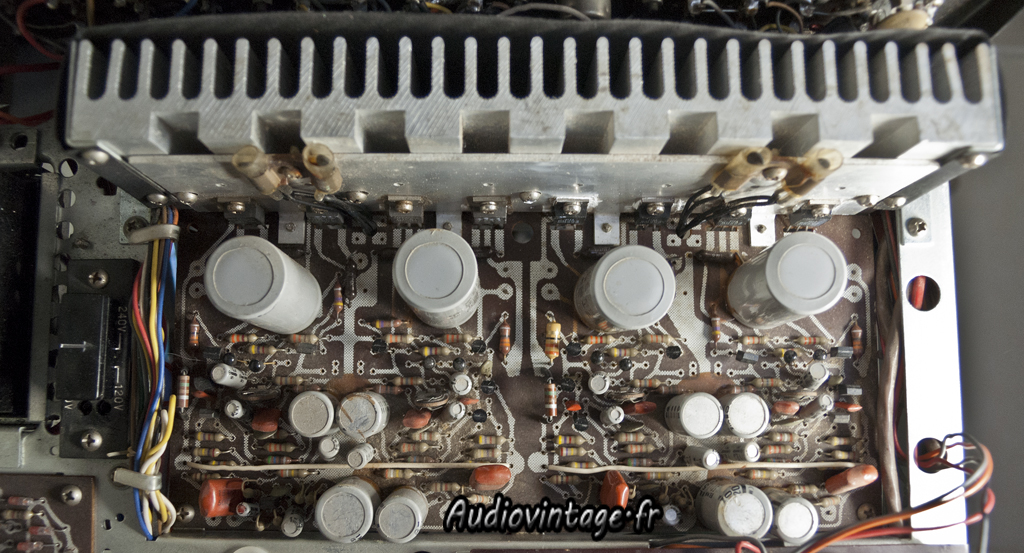

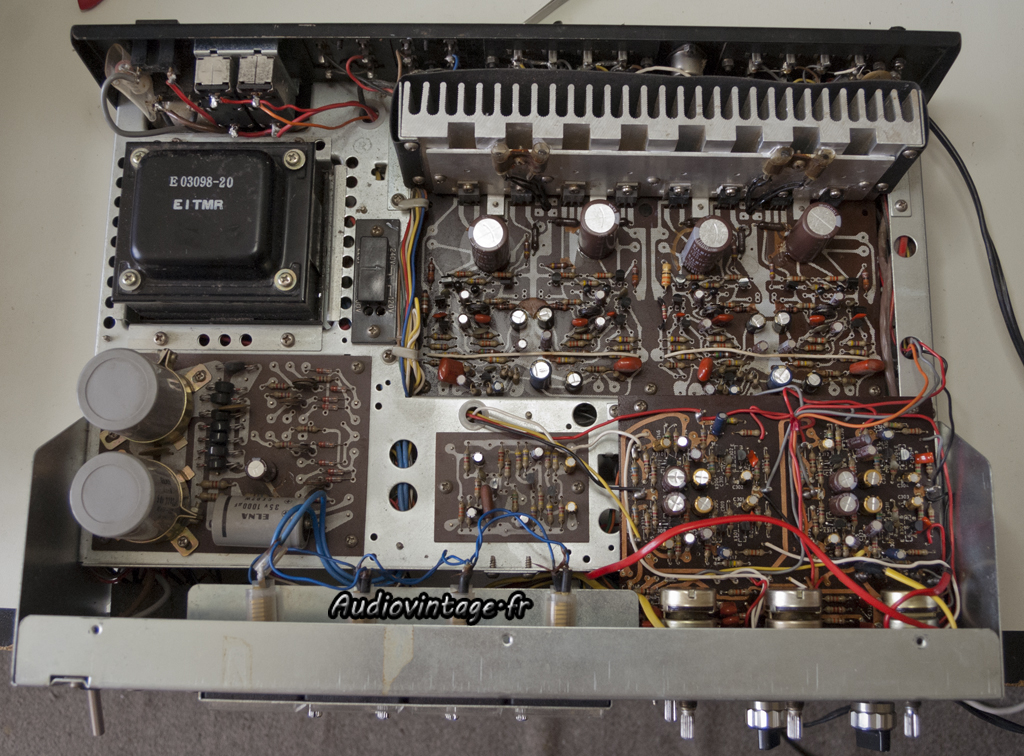

La carte amplification à refaire (voir la photo “générale” en fin d’article).

JVC MCA-V7E

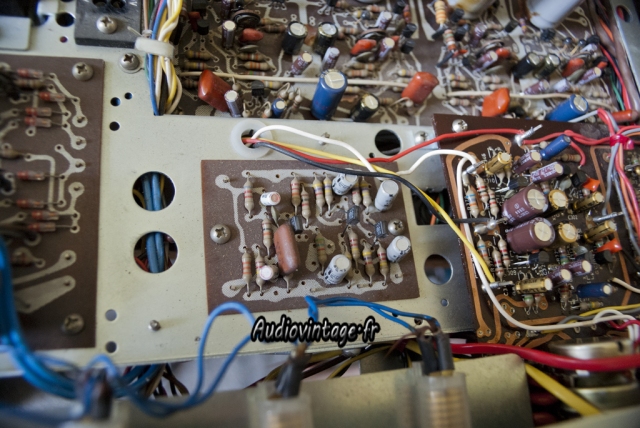

Pas trop de travail ici..

JVC MCA-V7E

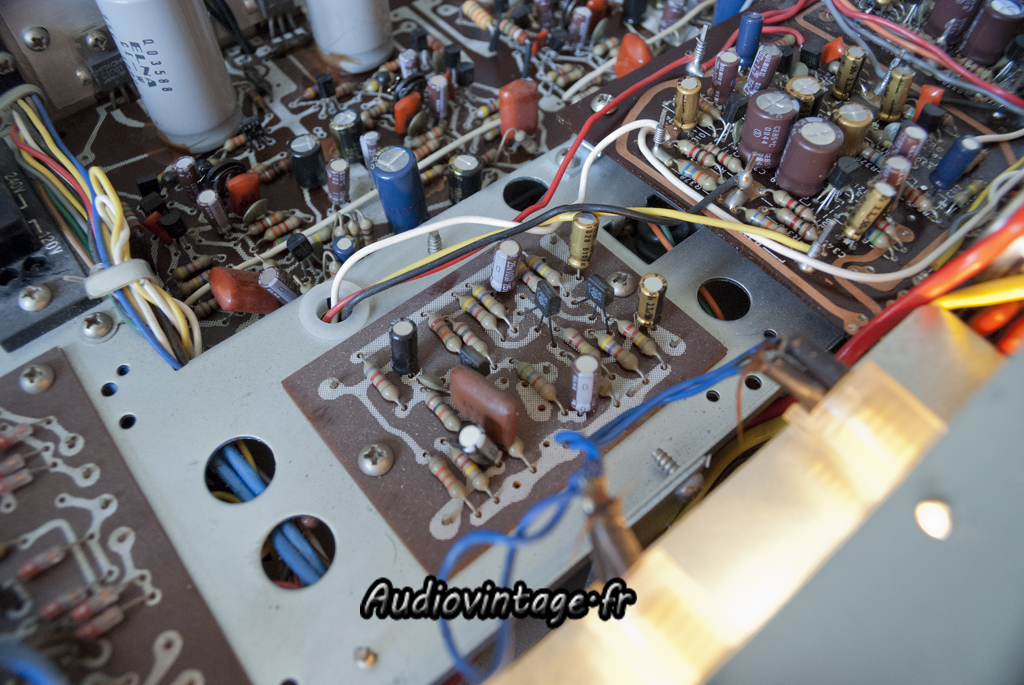

Carte révisée.

JVC MCA-V7E

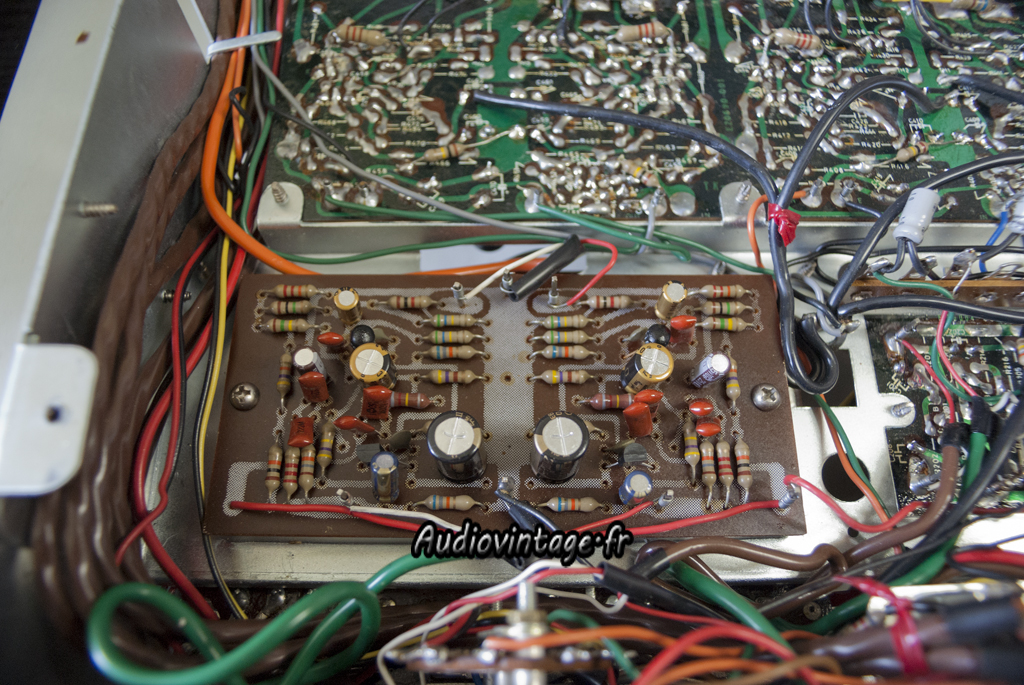

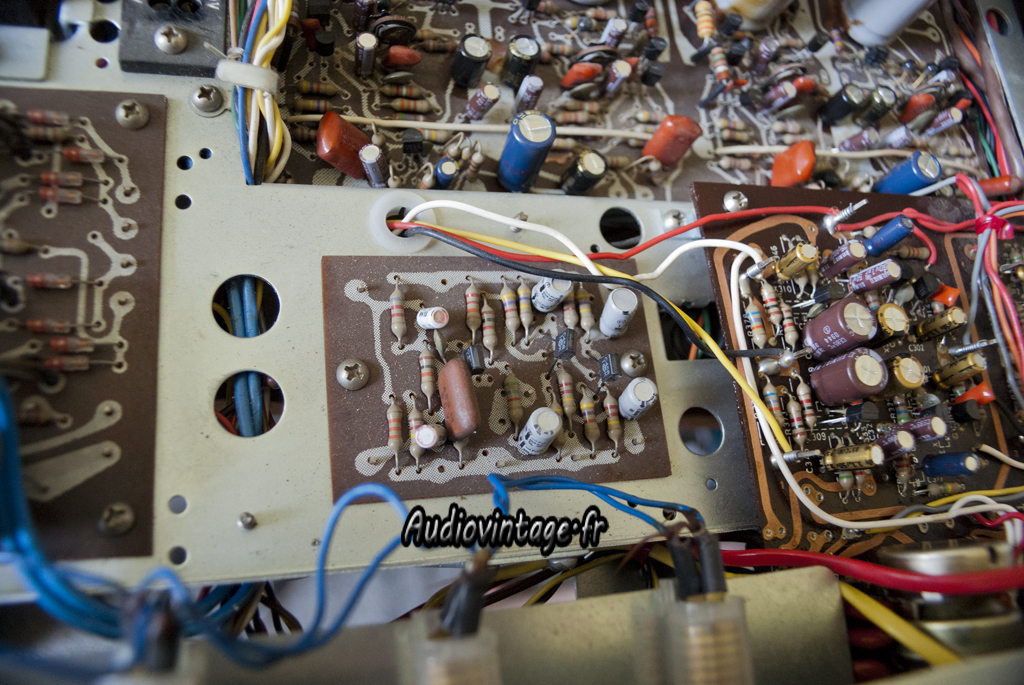

Phono refaite.

JVC MCA-V7E

JVC MCA-V7E

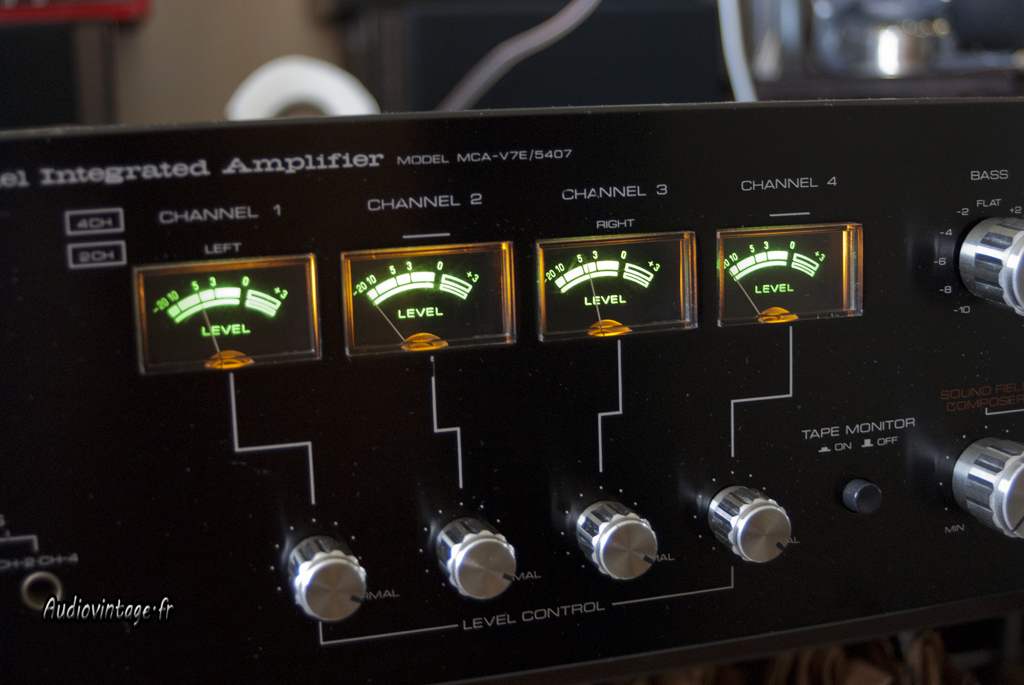

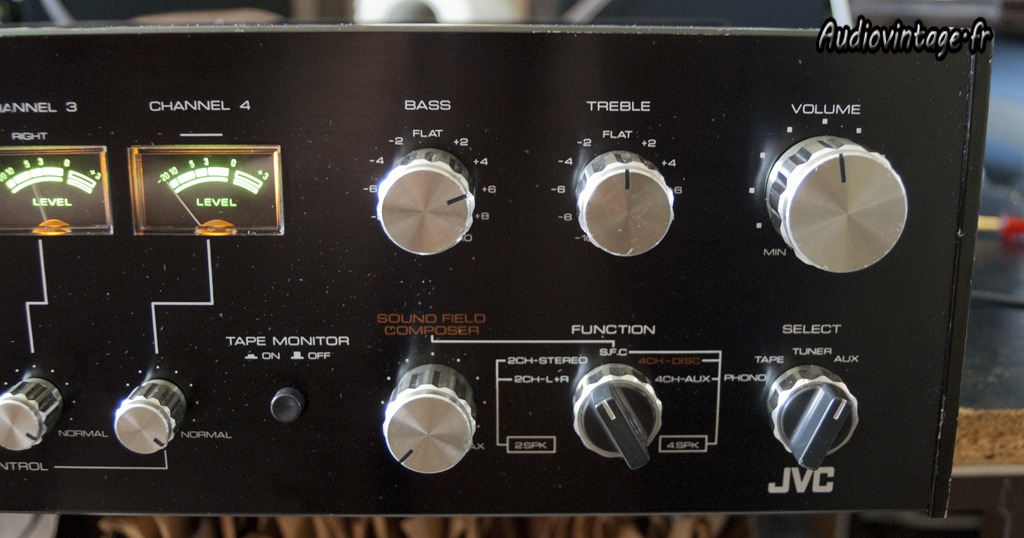

L’appareil une fois terminé.

JVC MCA-V7E

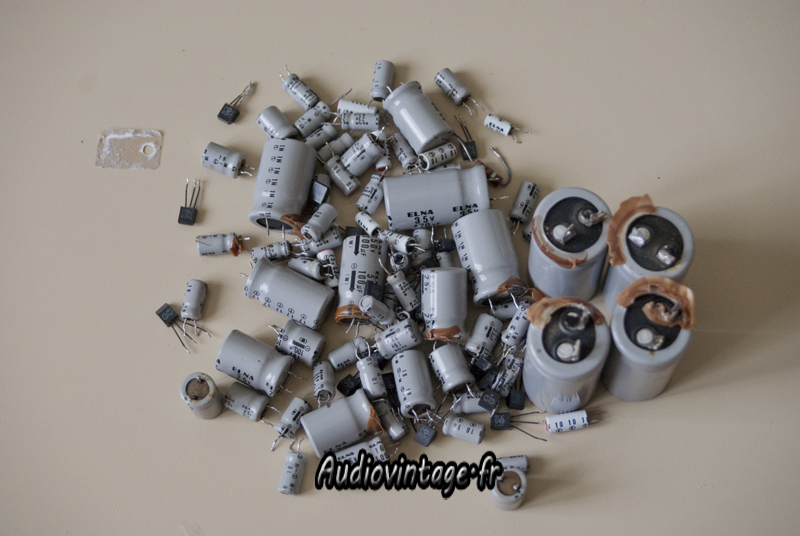

Les nombreux déchets !

Les mesures faites ensuite sur le banc de test R&S UPA3:
4x 10w sous 8 ohms, à 1khz, à 0.2% de dht.
2 x22w sous 8ohms, à 1khz, à 0.2% de dht.
