Pioneer SA-8500 II

Pioneer SA-8500 II : un exemplaire bien conservé avec peu de marques.
Aujourd’hui, un Pioneer SA-8500 II accueilli pour une révision complète.

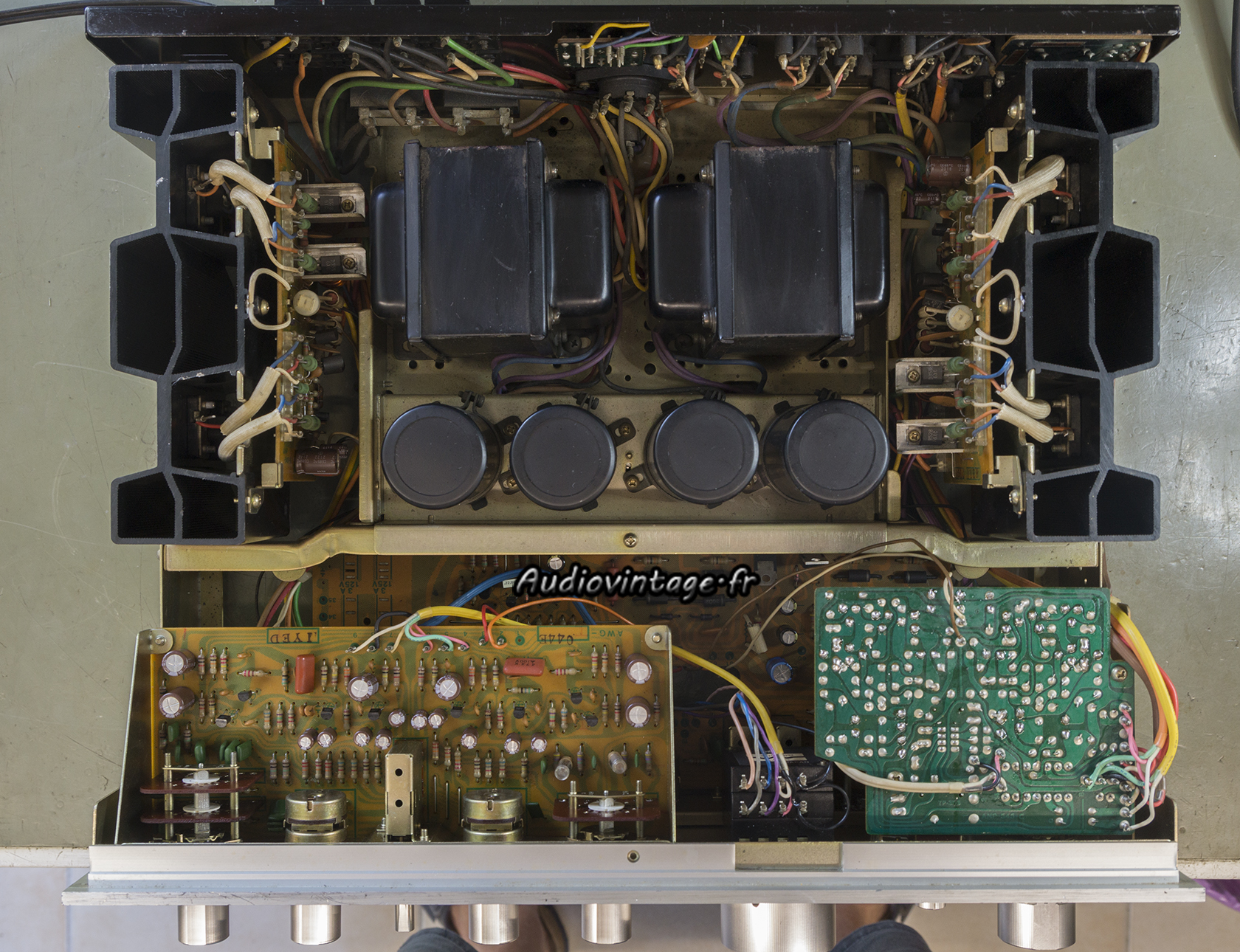

Pioneer SA-8500 II : à son arrivée.
La bête fonctionne. De nombreux mauvais contacts dans les commandes, un relais encrassé, un voyant « on » HS, pleins de petits défauts habituels pour un appareil de cet âge.

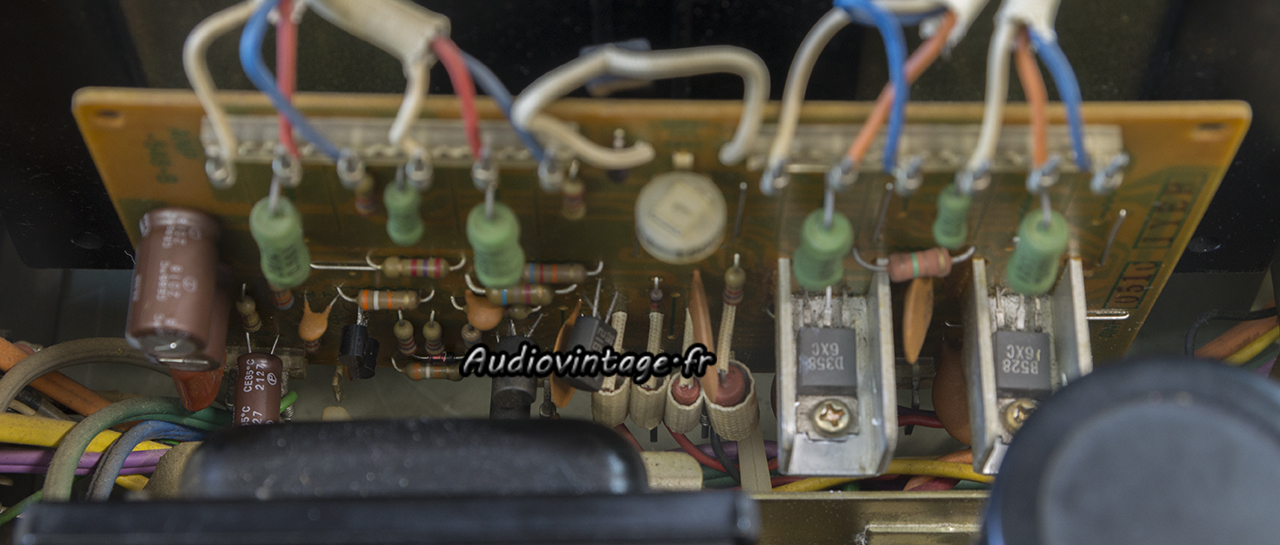

Pioneer SA-8500 II : circuit  driver à réviser.
Un des deux circuits drivers, accessible après retrait des transistors de puissance et du radiateur.

Pioneer SA-8500 II : circuit driver révisé.
Les condensateurs chimiques sont remplacés. Le double transistor différentiel d’entrée, réputé problématique avec l’âge est également changé. Les transistors drivers montés sur les radiateurs sont désoxydés et reçoivent de la graisse fraiche.
Le second canal reçoit des soins identiques.

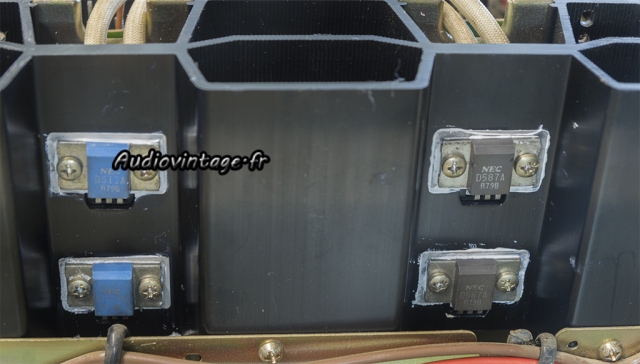

Pioneer SA-8500 II : transistors testés , pattes désoxydées, graisse neuve.
Les transistors de puissances sont remontés avec de la graisse fraiche après avoir été testés et leurs pattes désoxydées.

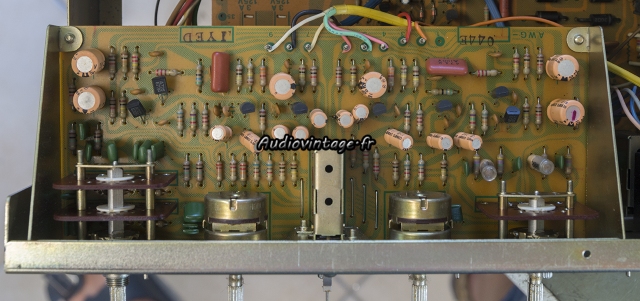

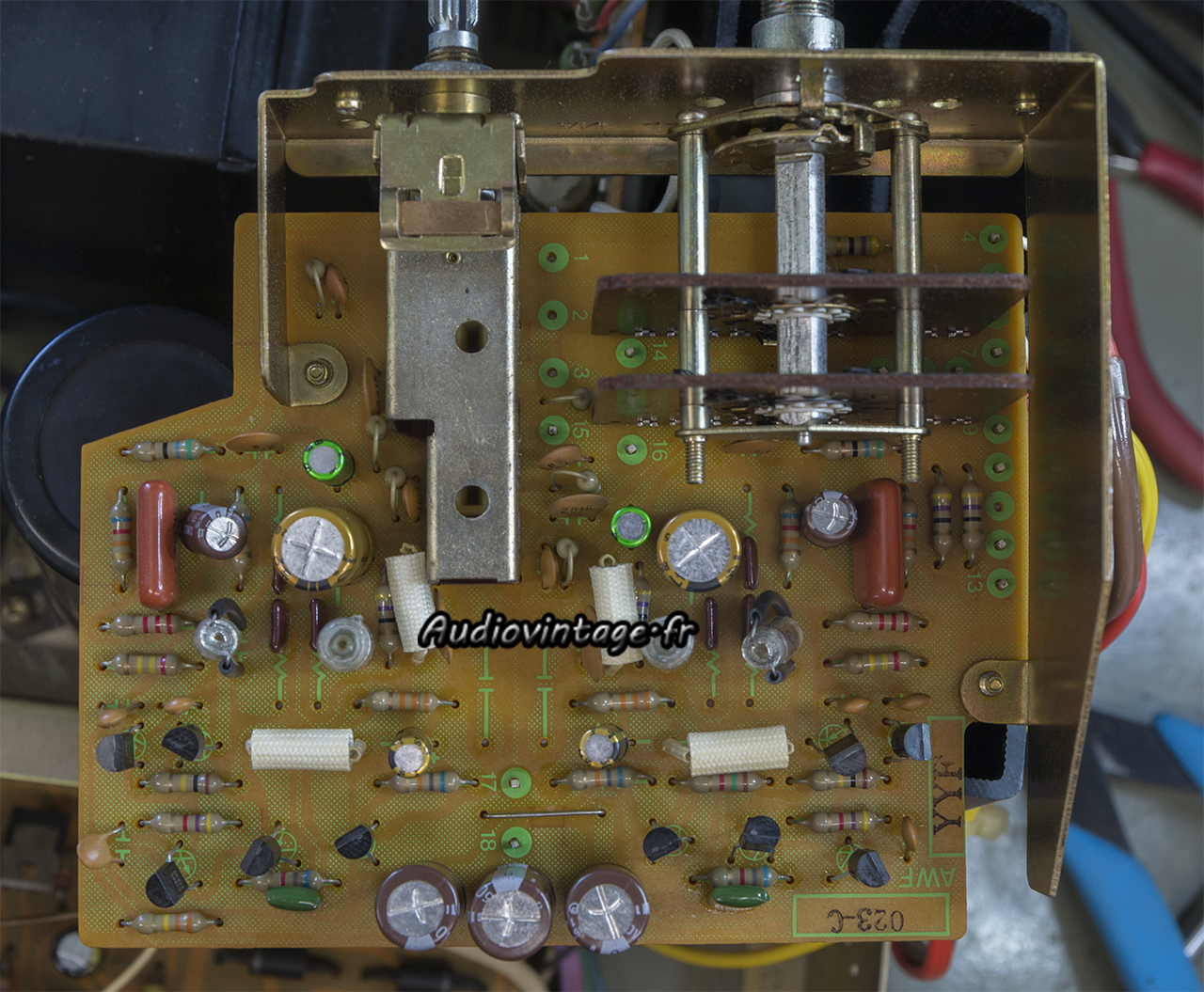

Pioneer SA-8500 II : circuit de tonalité à revoir.
Le circuit de tonalité.

Pioneer SA-8500 II : circuit de tonalité révisé.
Tous les condensateurs chimiques et les transistors partent à la retraite.

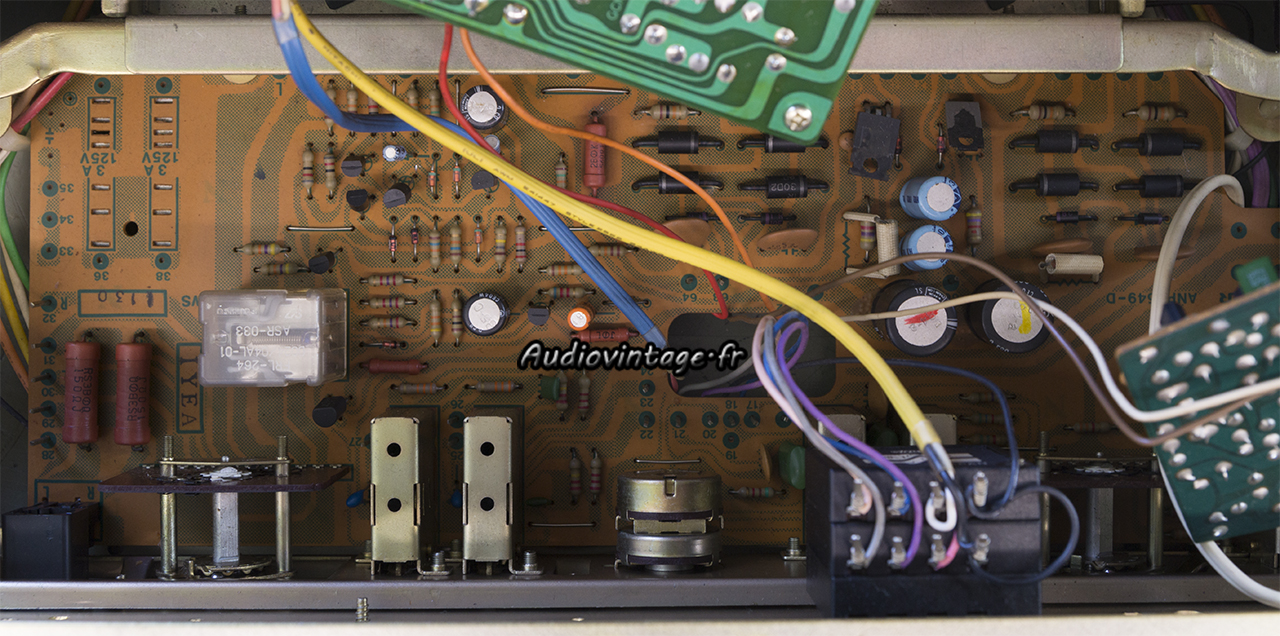

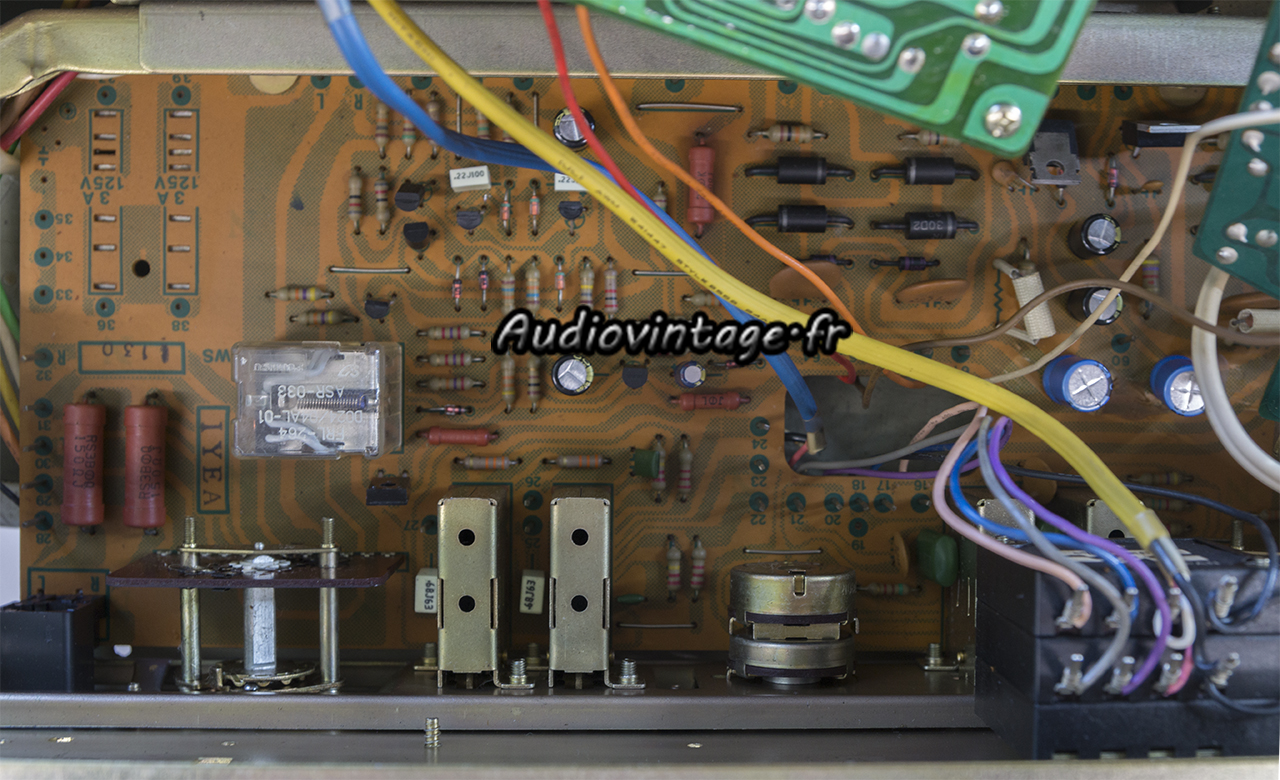

Pioneer SA-8500 II : circuit à réviser.
Au fond de l’appareil, le circuit regroupant alimentation, protections et filtres.

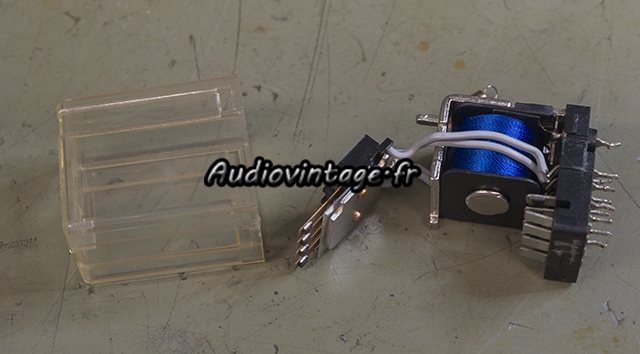

Pioneer SA-8500 II : désoxydation des contacts du relais.
Le relais est démonté et ses contacts désoxydés.

Pioneer SA-8500 II : circuit de protection/alimentation  révisé.
Les condensateurs chimiques sont remplacés tout comme certains transistors « à problème ».

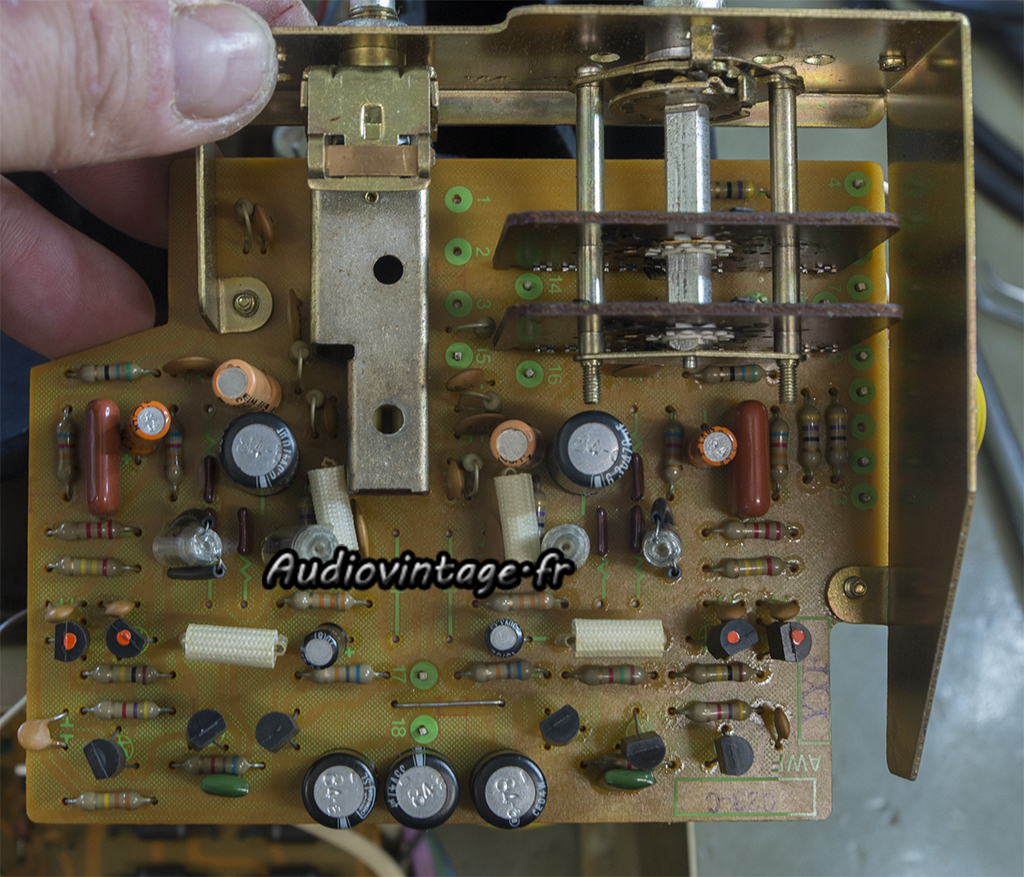

Pioneer SA-8500 II : circuit phono à réviser.
Le circuit phono.

Pioneer SA-8500 II : circuit phono révisé.
Condensateurs chimiques et transistors neufs.

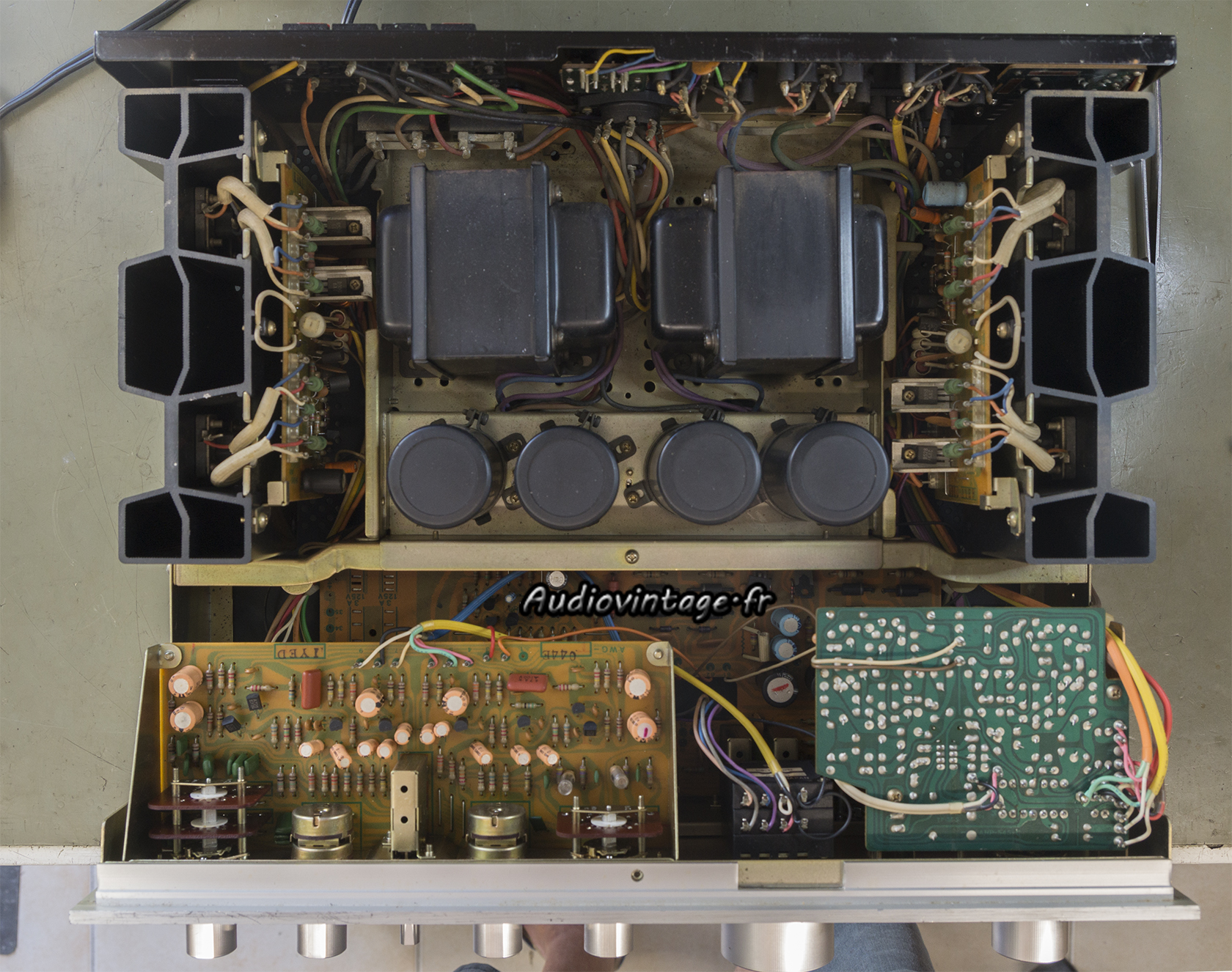

Pioneer SA-8500 II : terminé.
Les commandes ont été nettoyées, l’ampoule « on » remplacée. Les courants de repos ajustés et les offset contrôlés. Terminé !

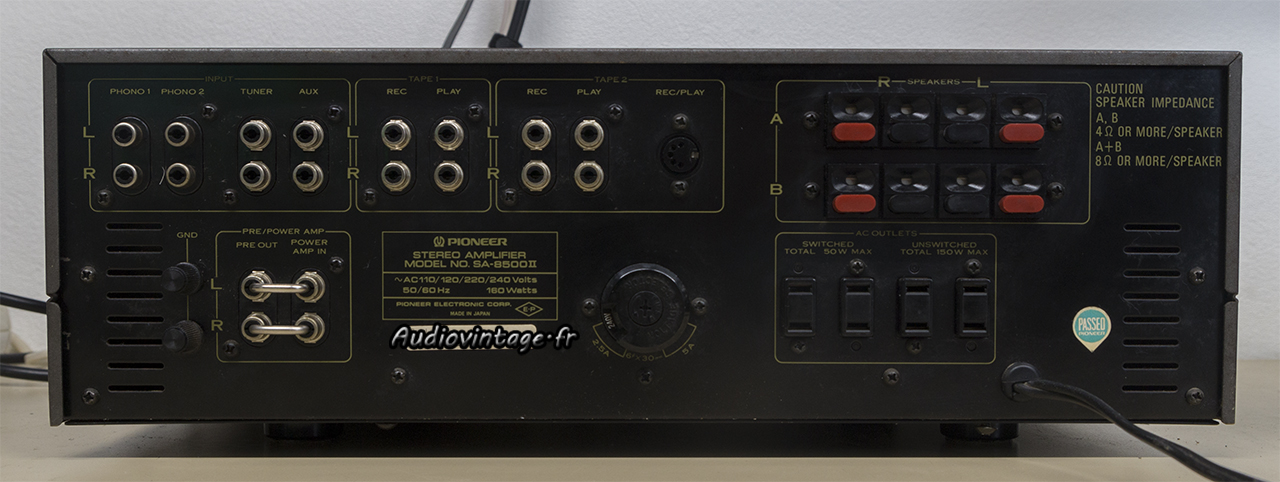

Pioneer SA-8500 II : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SA-8500 II : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : distorsion-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x60w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

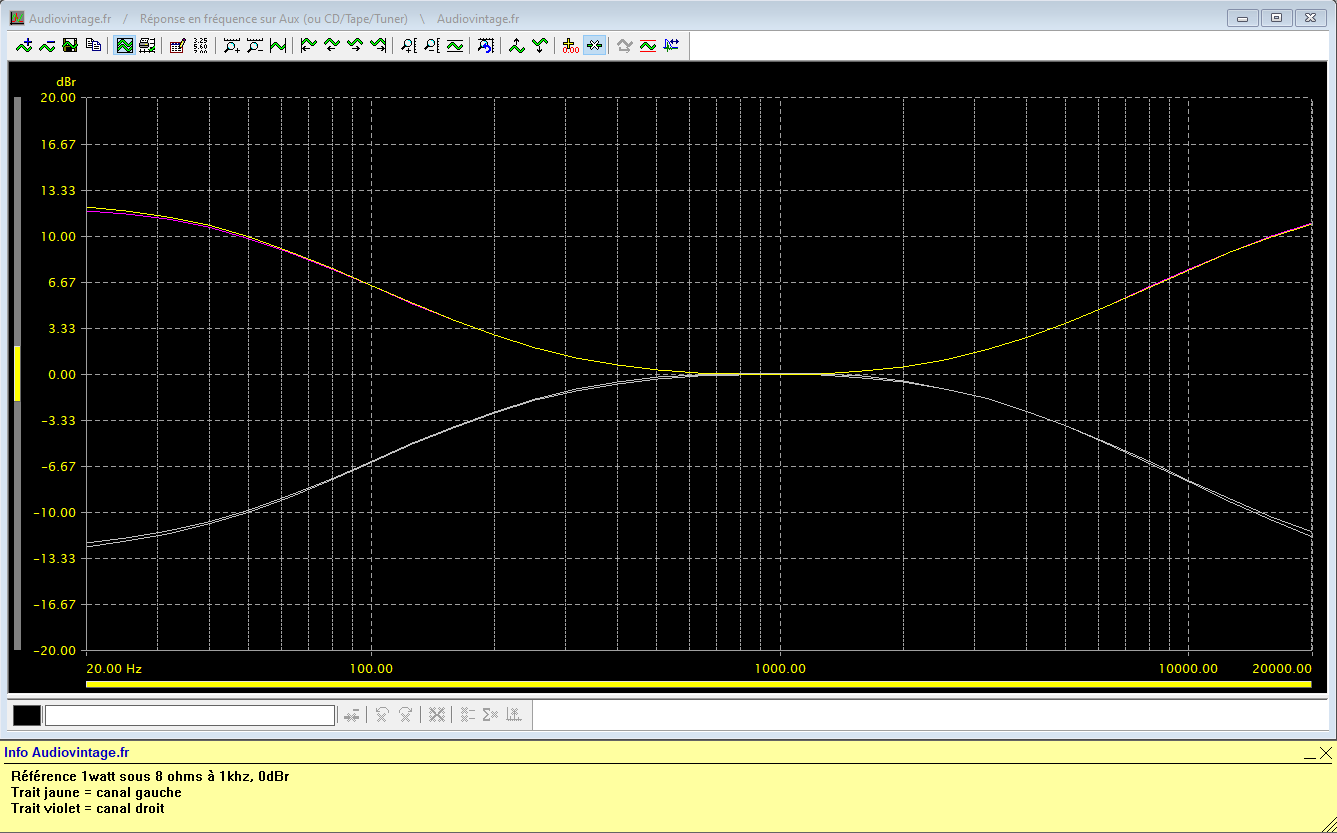

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-200hz-4khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Pioneer SA-8500 II : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

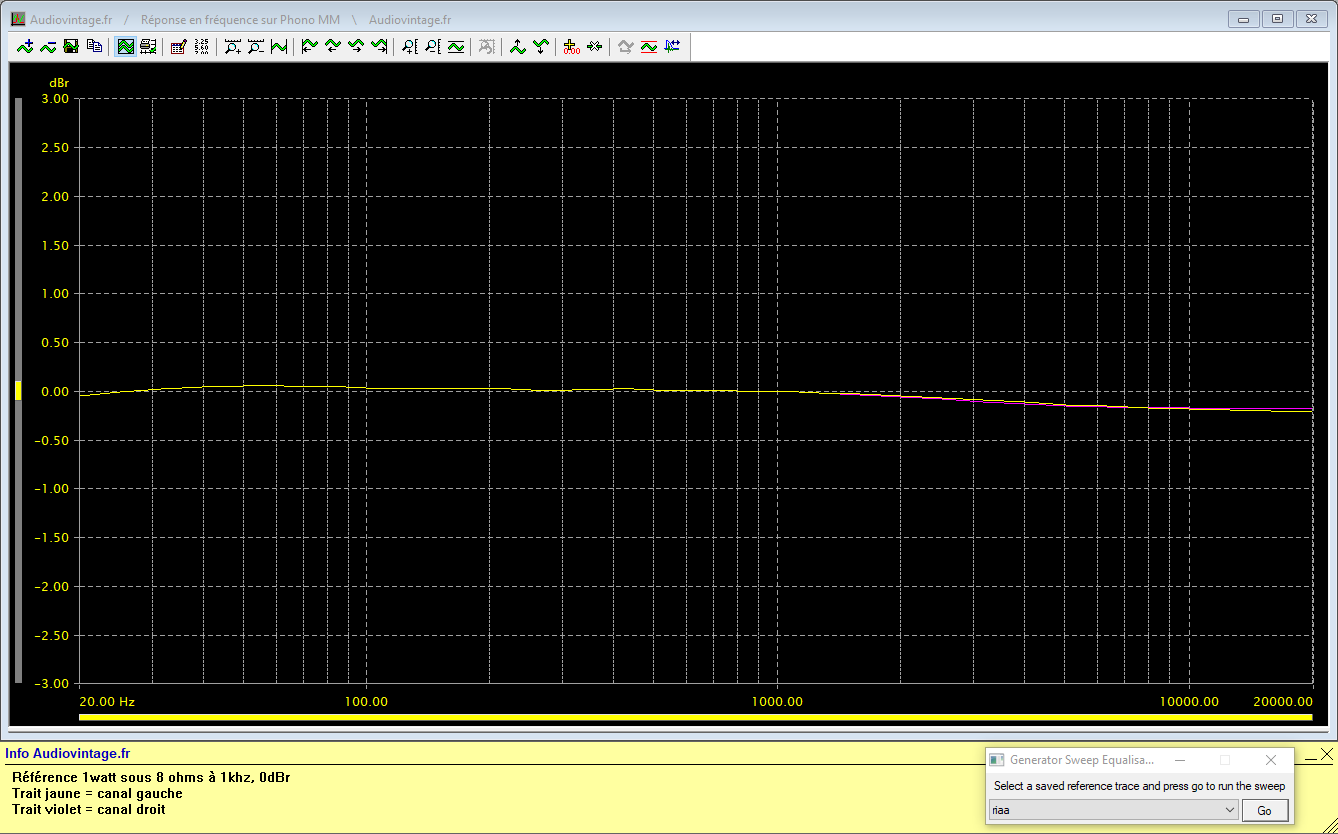

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

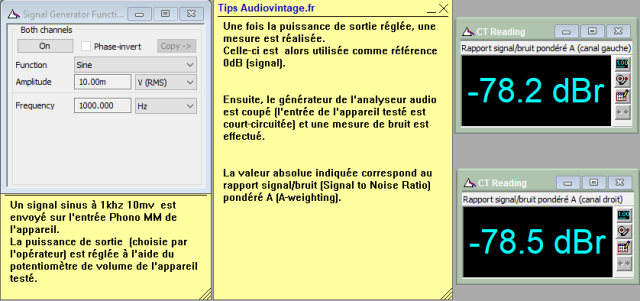

Pioneer SA-8500 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

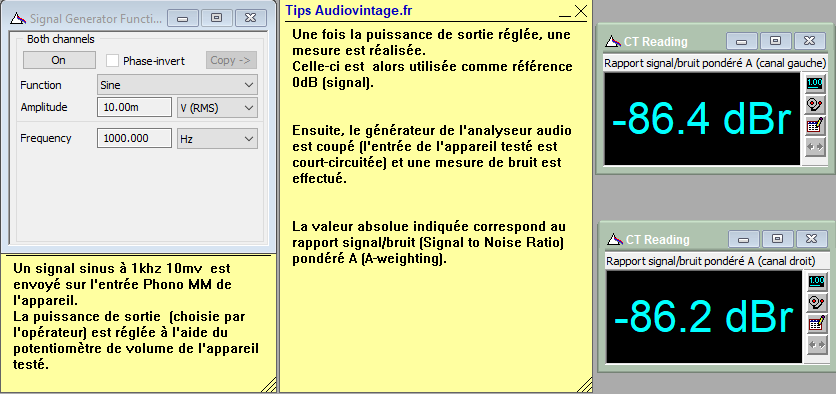

Pioneer SA-8500 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

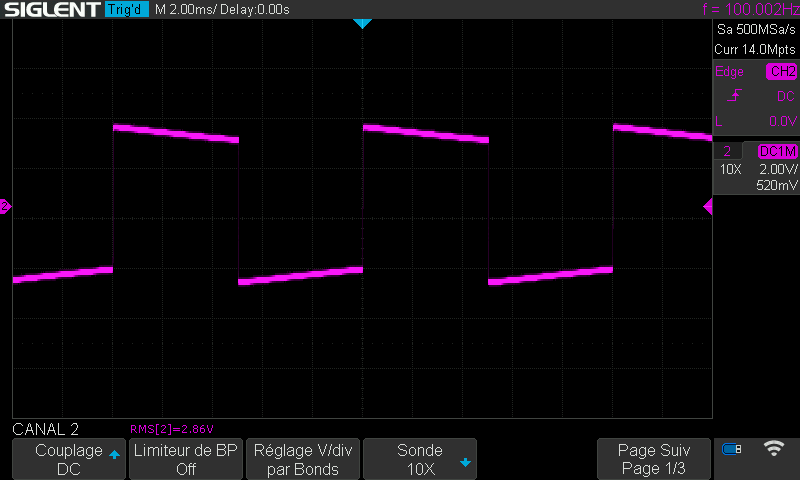

Pioneer SA-8500 II : signal-carre-a-100hz

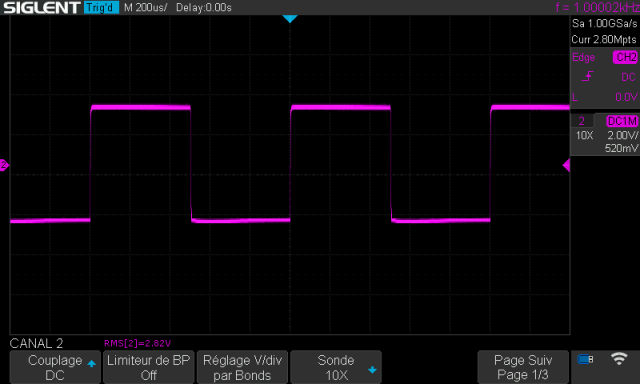

Pioneer SA-8500 II : signal-carre-a-1khz

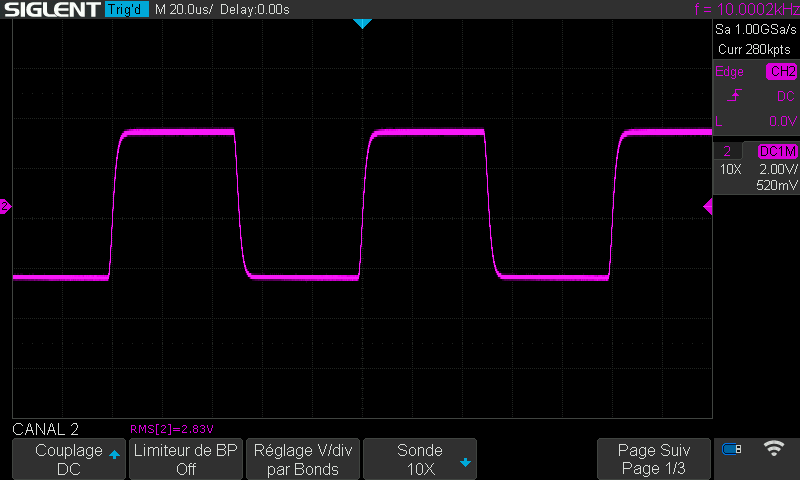

Pioneer SA-8500 II : signal-carre-a-10khz

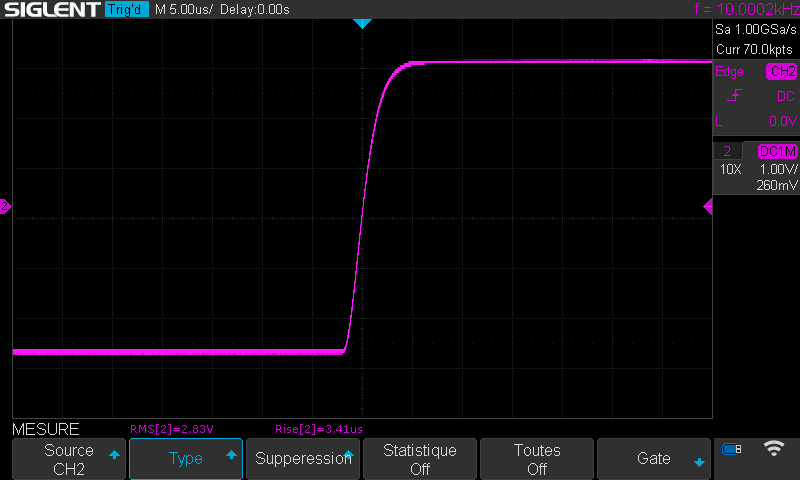

Pioneer SA-8500 II : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
