Sansui AU-999

Sansui AU-999
Une série « Sansui » en ce moment, avec un très bel AU-999 à l’atelier.

Sansui AU-999
L’appareil fonctionne mais « crachouille » aléatoirement. Il semble y avoir des mauvais contacts dans les connecteurs des circuits. Le pont de diode a été remplacé dans le passé.

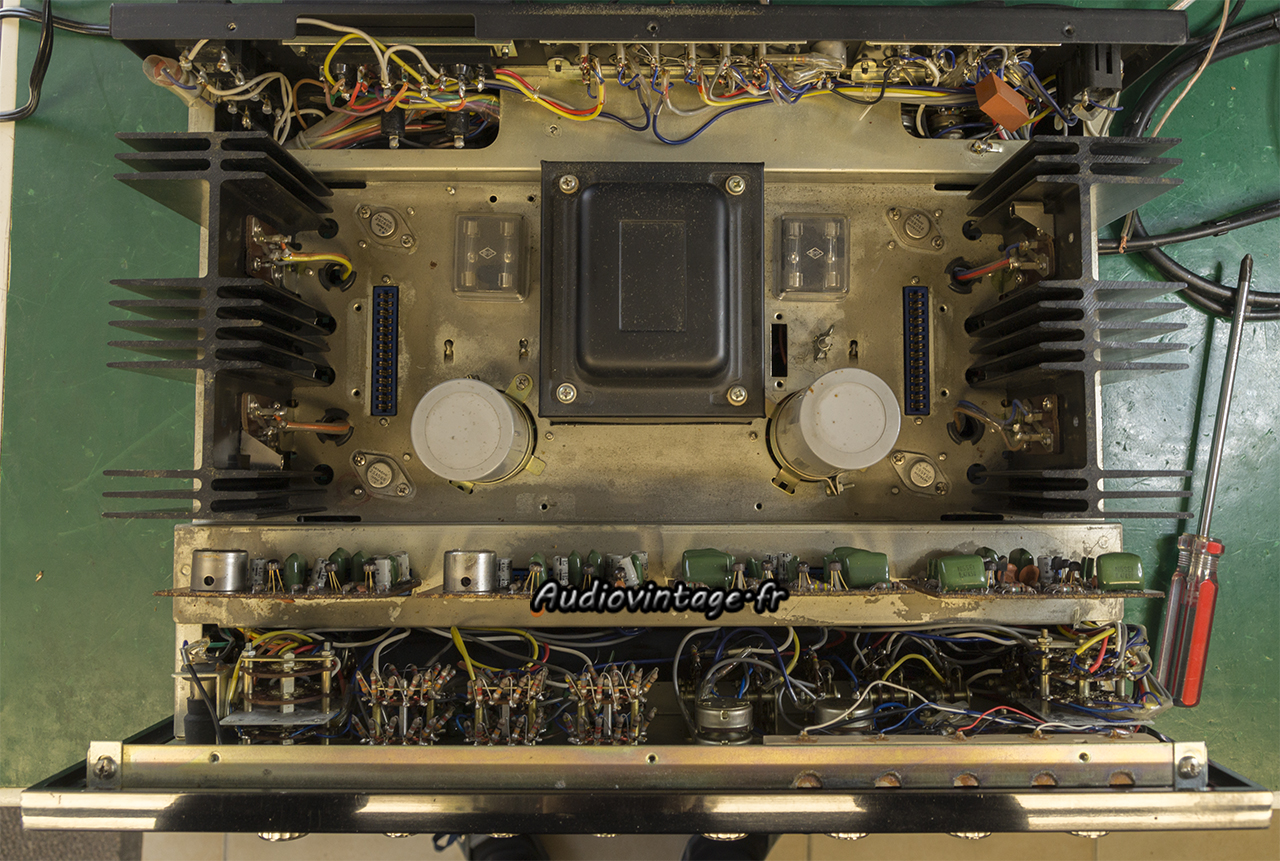

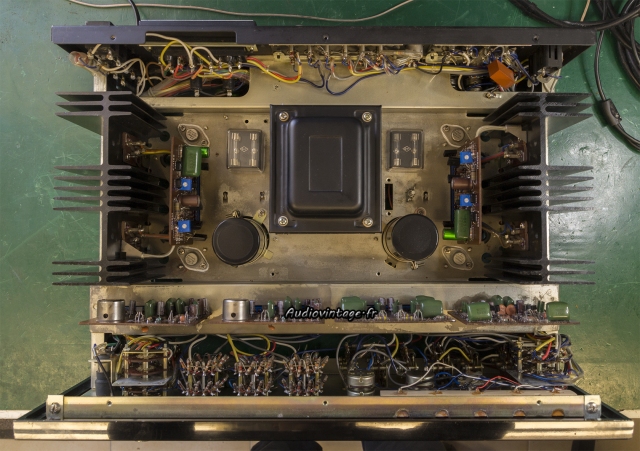

Le voici sans ses blindages et circuits drivers.

Sansui AU-999

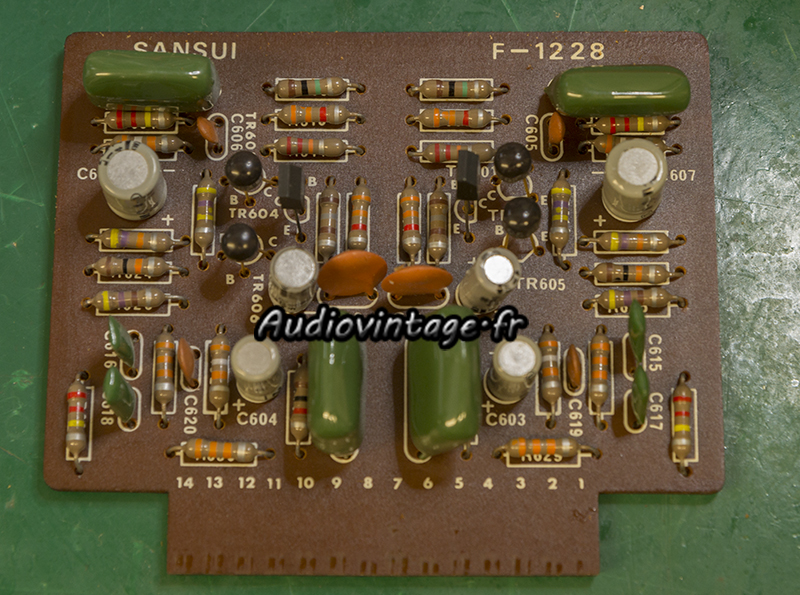

D’ailleurs, voici un des deux circuits drivers.

Sansui AU-999
En effet, ceci ne favorise pas des contacts francs.

Sansui AU-999

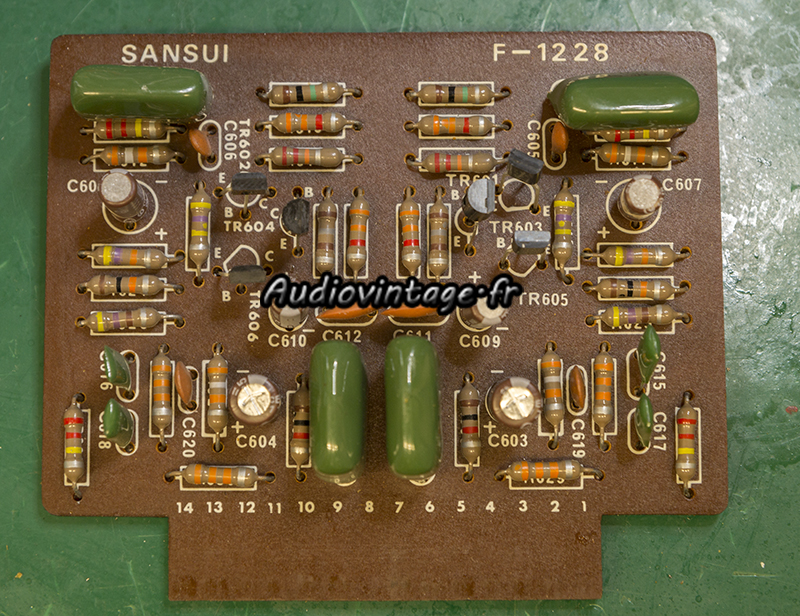

Les condensateurs chimiques, les transistors et les résistances ajustables sont remplacés.
Le second circuit reçoit les mêmes soins.

Sansui AU-999

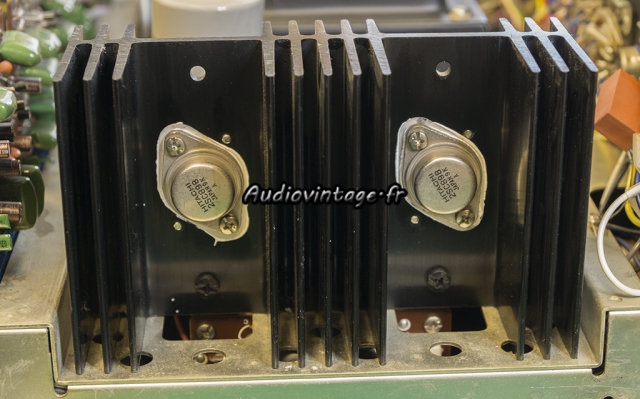

De part et d’autre de l’appareil, les transistors de puissances et les drivers (fixés sur le châssis) sont démontés, testés et remontés sur des micas neufs accompagnés de graisse fraîche.

Sansui AU-999

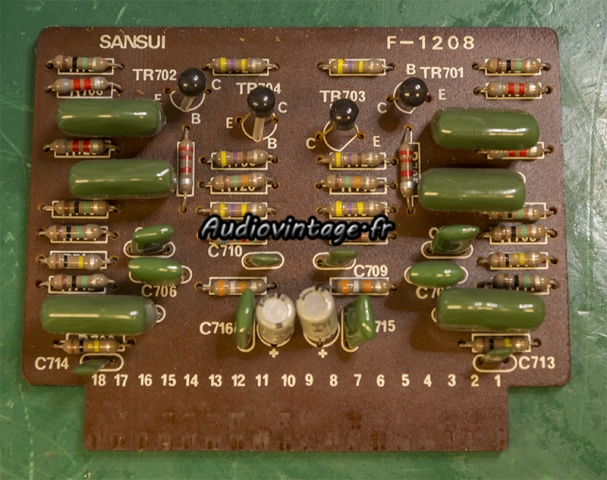

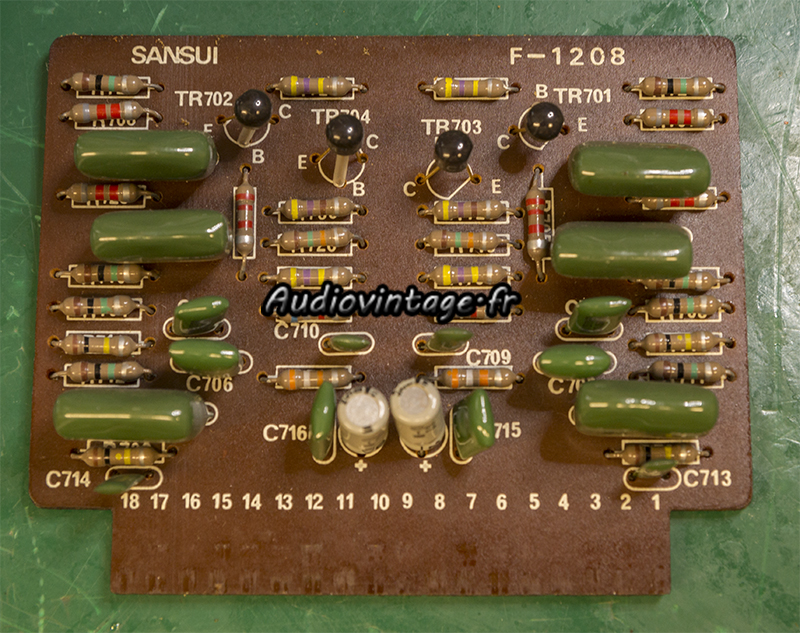

L’AU-999 dispose d’un circuit de tonalité par canal.

Sansui AU-999

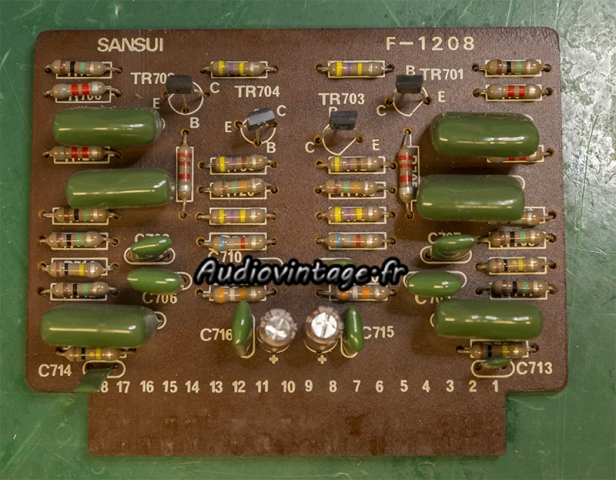

Condensateurs chimiques et transistors neufs. Une modification est également apportée à ces deux circuits.

Sansui AU-999

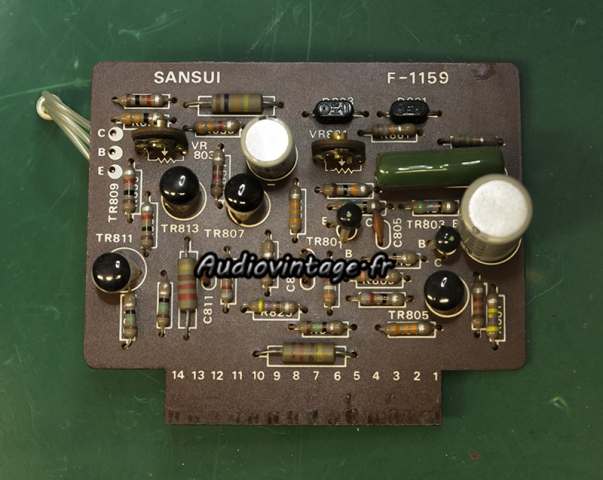

Le circuit “filtres”.

Sansui AU-999
Condensateurs et transistors remplacés.

Sansui AU-999

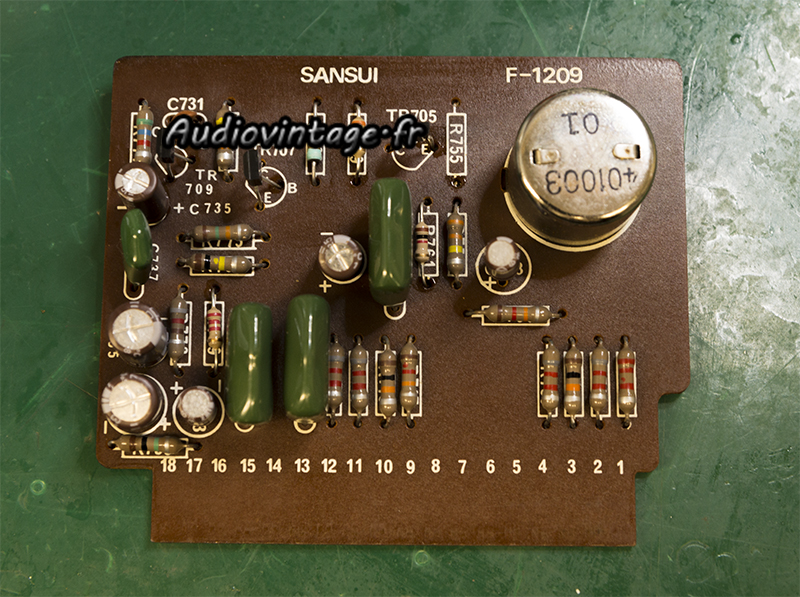

Le circuit phono.

Sansui AU-999
Même punition : condensateurs et transistors remplacés.

Sansui AU-999

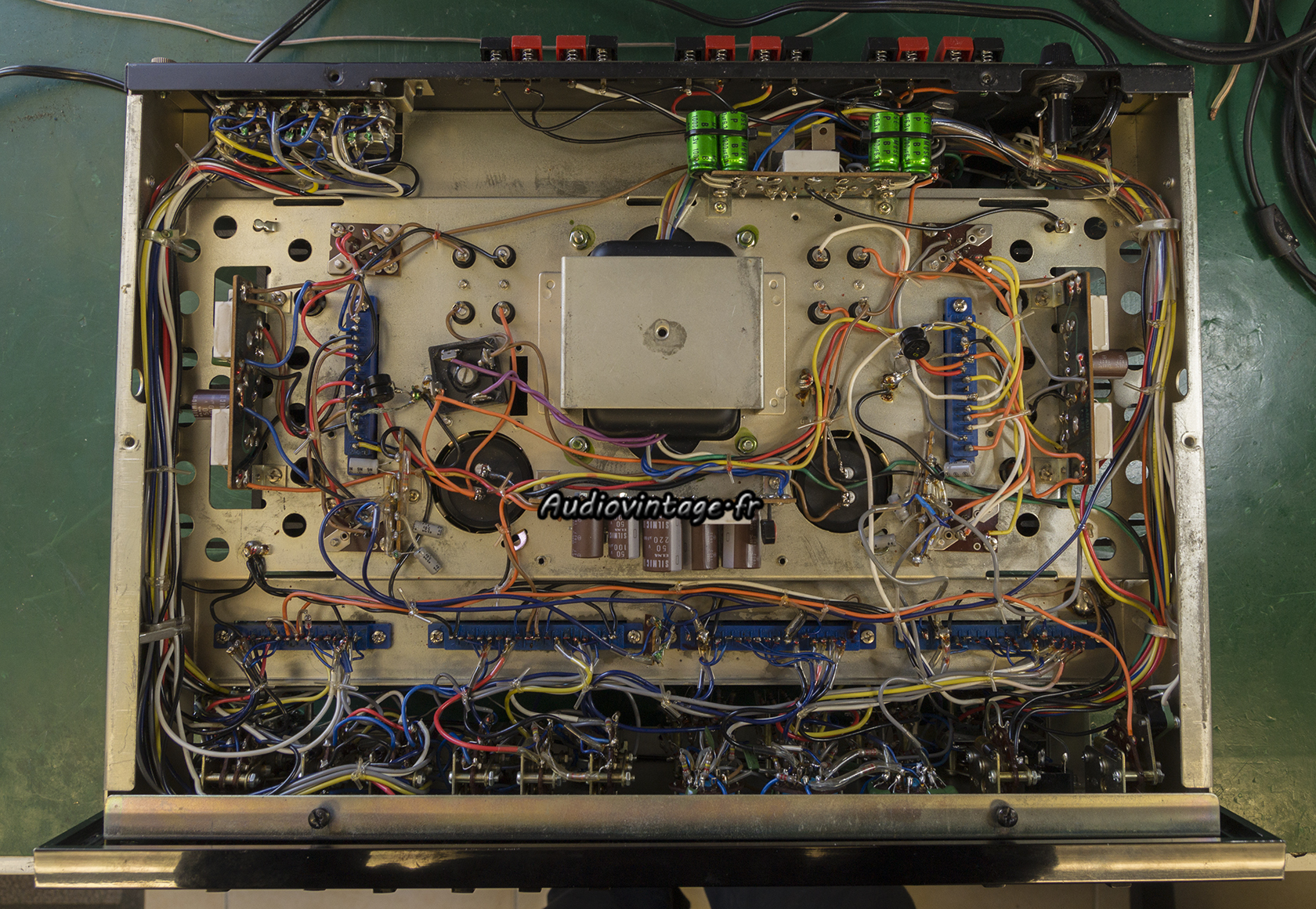

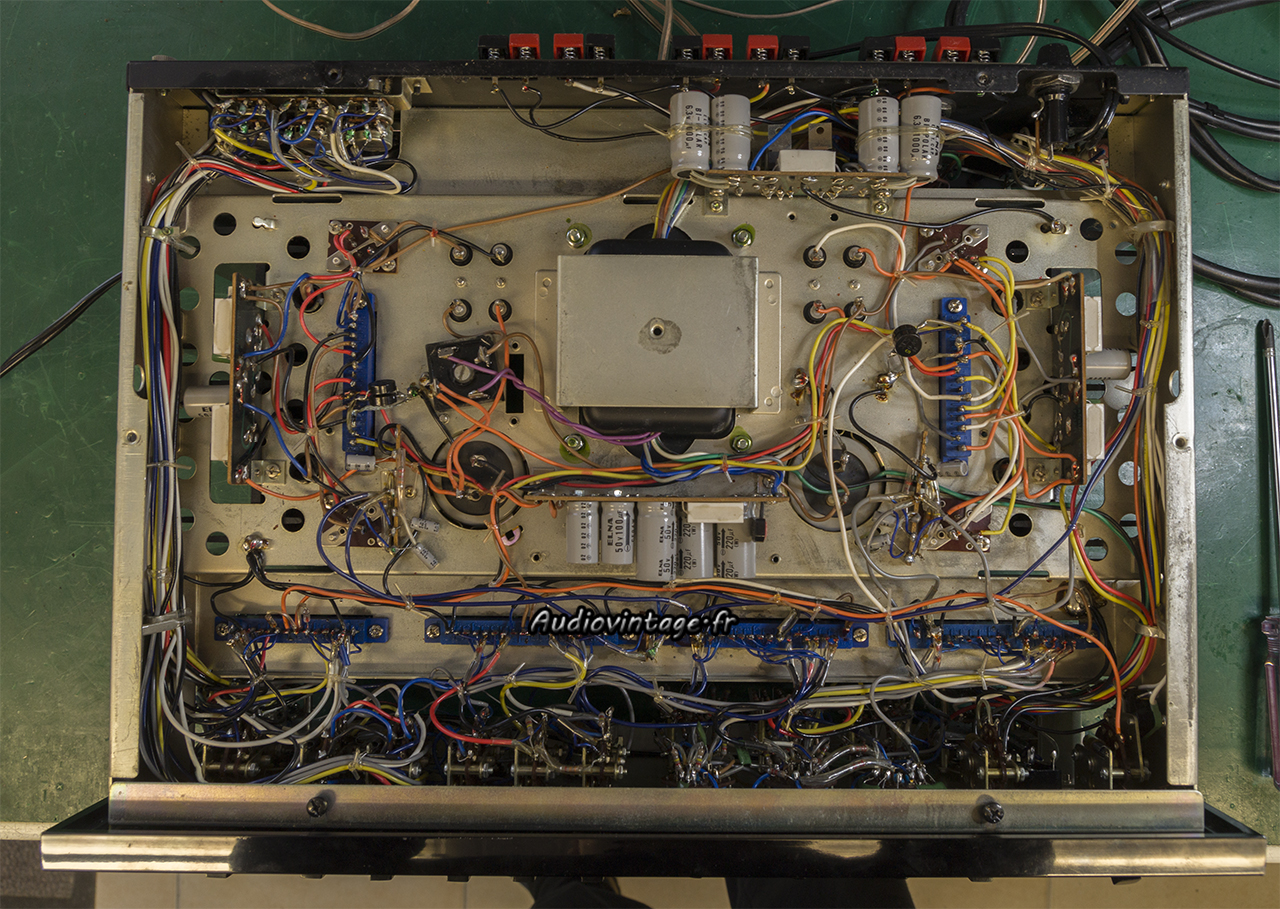

Sous l’appareil.

Sansui AU-999
Le filtre subsonic bien trop « invasif » est shunté. Les condensateurs chimiques sont remplacés.

Sansui AU-999
On retourne la bête. Les condensateurs de filtrage sont remplacés. Les connecteurs, commandes et potentiomètres sont nettoyés. Les circuits sont remis en place, la mousse présente sous le blindage de la section préampli est remplacée (non visible sur les photos). Enfin l’appareil est réglé (bias et offset).

Sansui AU-999 :distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat

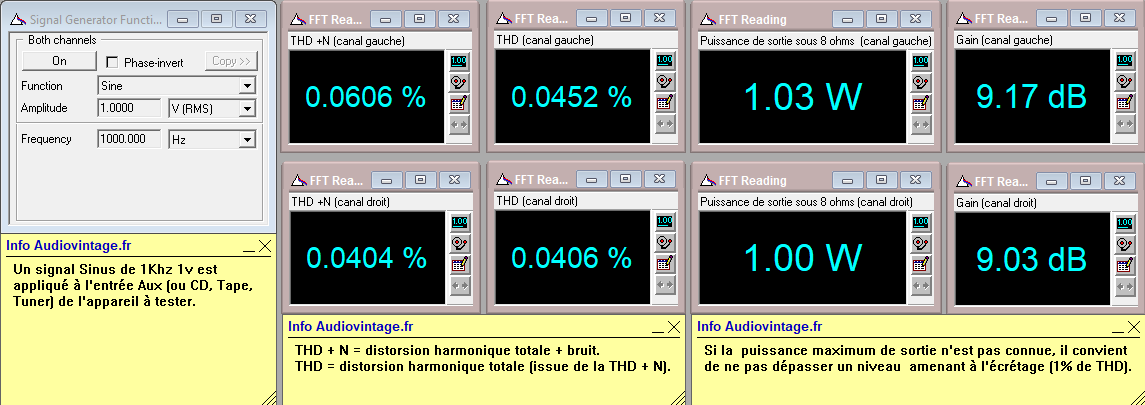

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-999 :distorsion-à-2x45w-sous-8-ohms-entrée-aux-tone-defeat

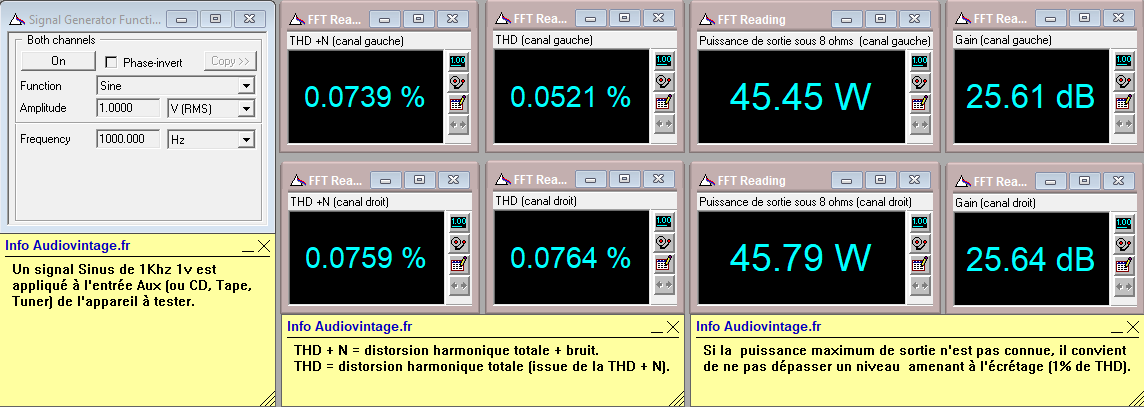

Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-999 : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat

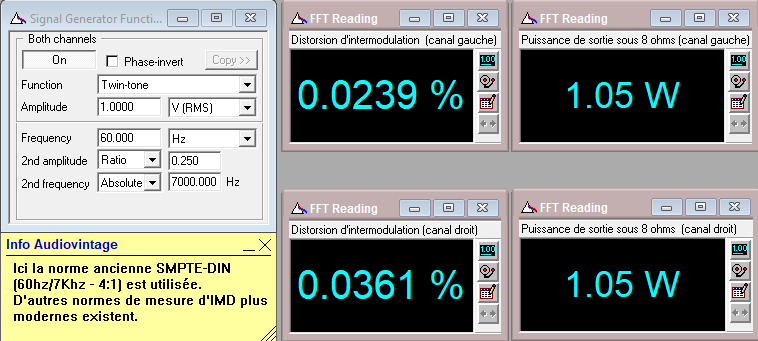

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

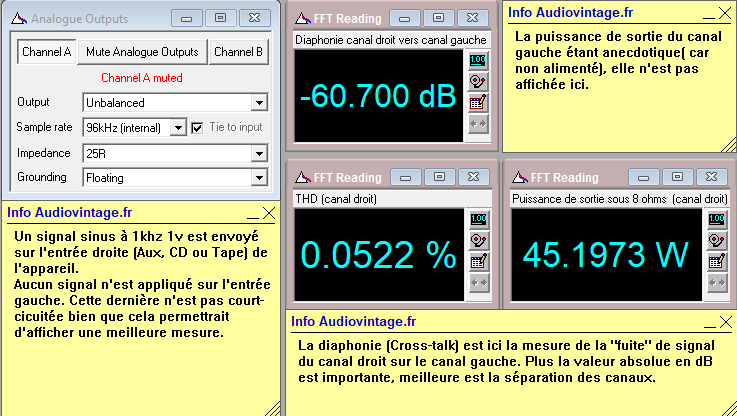

Sansui AU-999 : diaphonie-à-puissance-nominale-canal-droit-sur-canal-gauche-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

Sansui AU-999 :diaphonie-à-puissance-nominale-canal-gauche-sur-canal-droit-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-Low-et-High-activés-
Mesure identique mais cette fois avec les filtres “low” et “high” activés.

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteur-aigu-activé-
Toujours une réponse en fréquence sur l’entrée aux.. Les filtres sont coupés, le correcteur de tonalité aigu est activé au minimum puis au maximum sur ses deux fréquences d’inflexion possibles (6khz et 3khz).

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteur-grave-activé-
Réponse en fréquence sur l’entrée aux. Les filtres sont coupés, le correcteur de tonalité grave est activé au minimum puis au maximum sur ses deux fréquences d’inflexion possibles (200hz et 400hz).

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteur-médium-activé
Réponse en fréquence sur l’entrée aux. Les filtres sont coupés, le correcteur de tonalité médium est activé au minimum puis au maximum sur ses deux fréquences d’inflexion possibles (1kz et 2khz).

Sansui AU-999 : Rapport-signal-bruit-à-2x45w-sous-8-ohms-entrée-aux-tone-defeat-
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

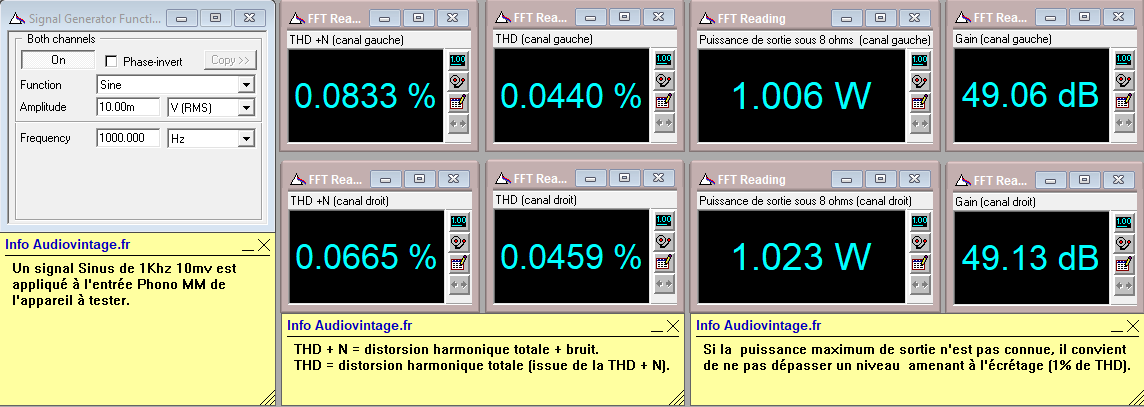

Sansui AU-999 :distorsion-à-2x1w-sous-8-ohms-entrée-phono-1-tone-defeat

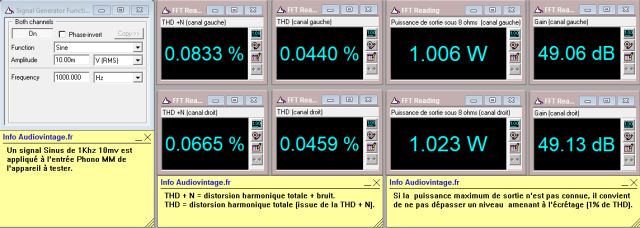

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-999 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat

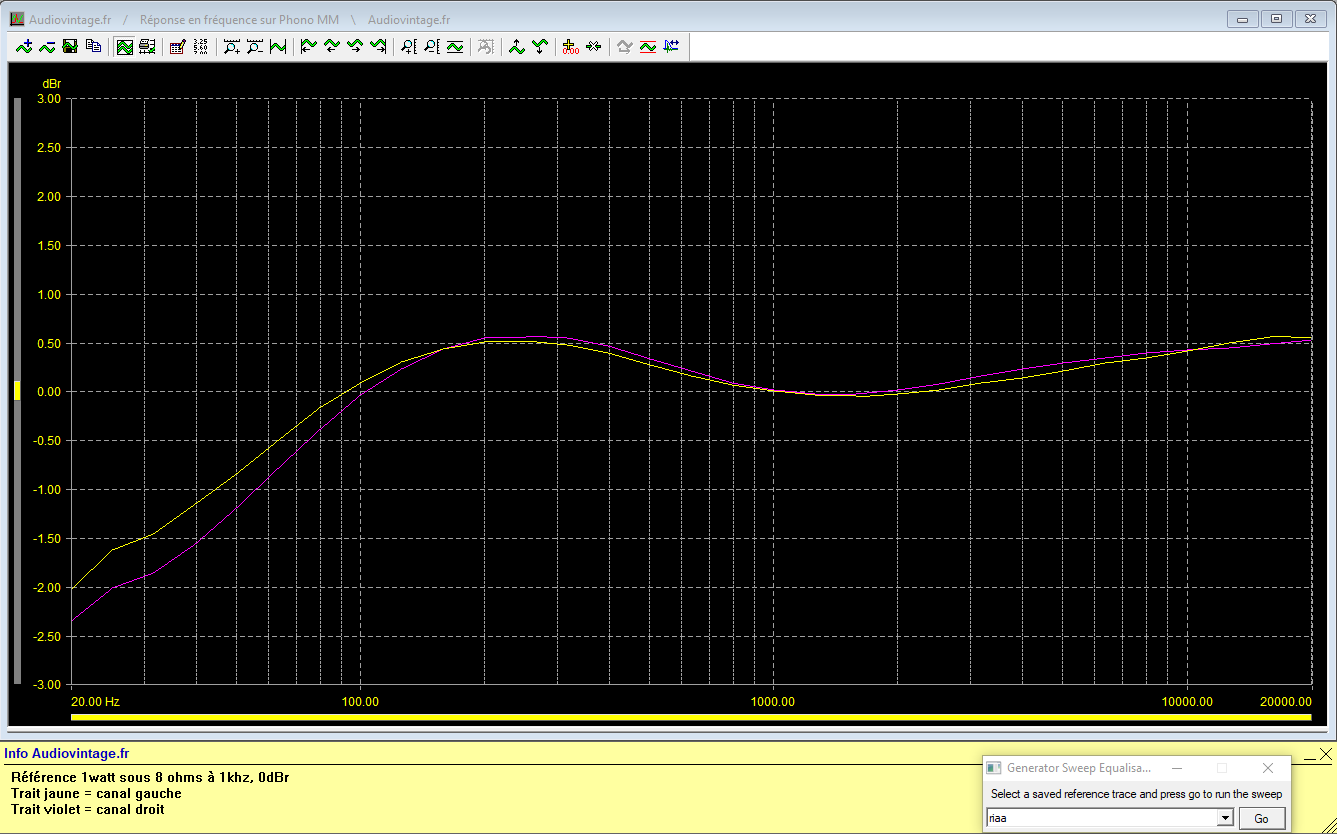

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-999 : Rapport-signal-bruit-à-2x45w-sous-8-ohms-entrée-phono-tone-defeat-
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-999 : signal-carré-à-100hz
Sansui AU-999 : signal-carré-à-1khz
Sansui AU-999 : Signal-carré-à-10khz
Sansui AU-999 : Temps-de-montée-à-10khz

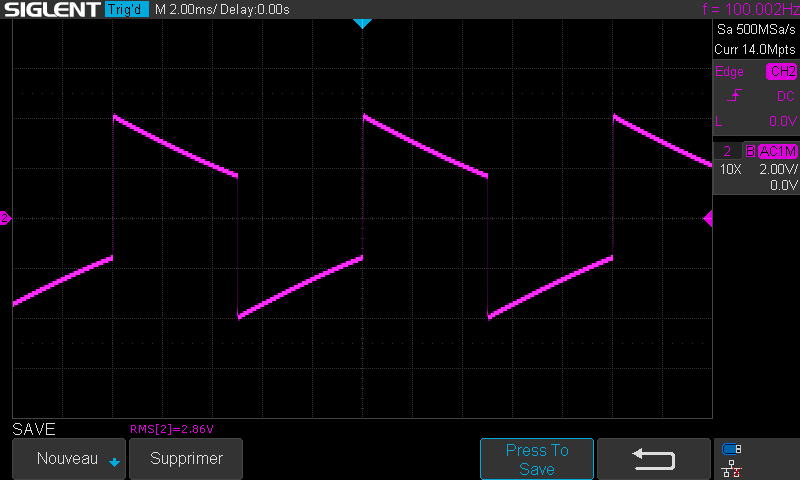

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
