Je crois que je peux écrire sans honte que je connais bien les gros blocs de puissance Sansui. BA-2000, BA-5000 et le BA-3000 que voici.

Le sympathique propriétaire de ce bloc me l’a déposé à l’atelier avec d’autres appareils dont le compagnon du BA-3000, le CA-3000, déjà présenté ici.

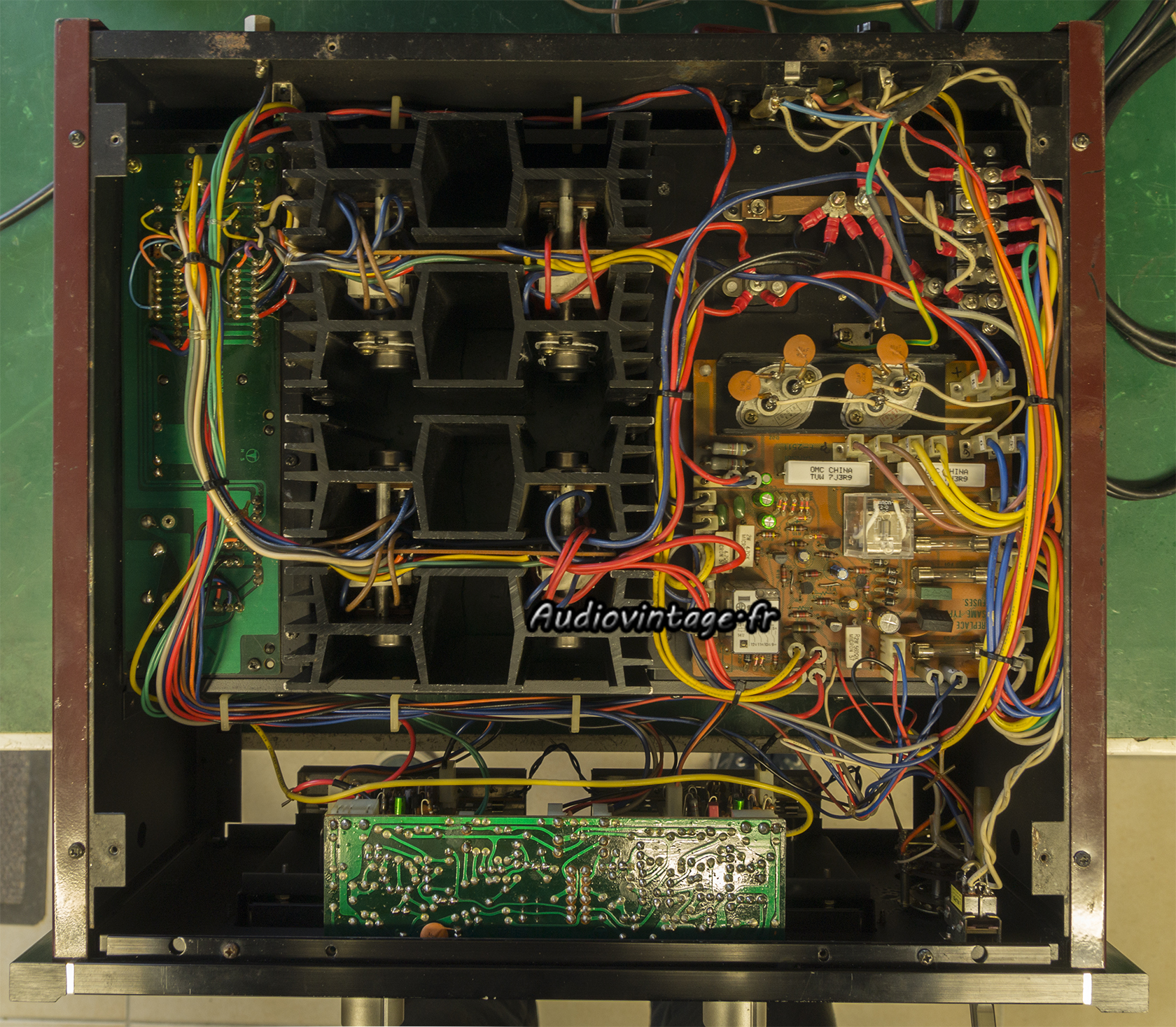

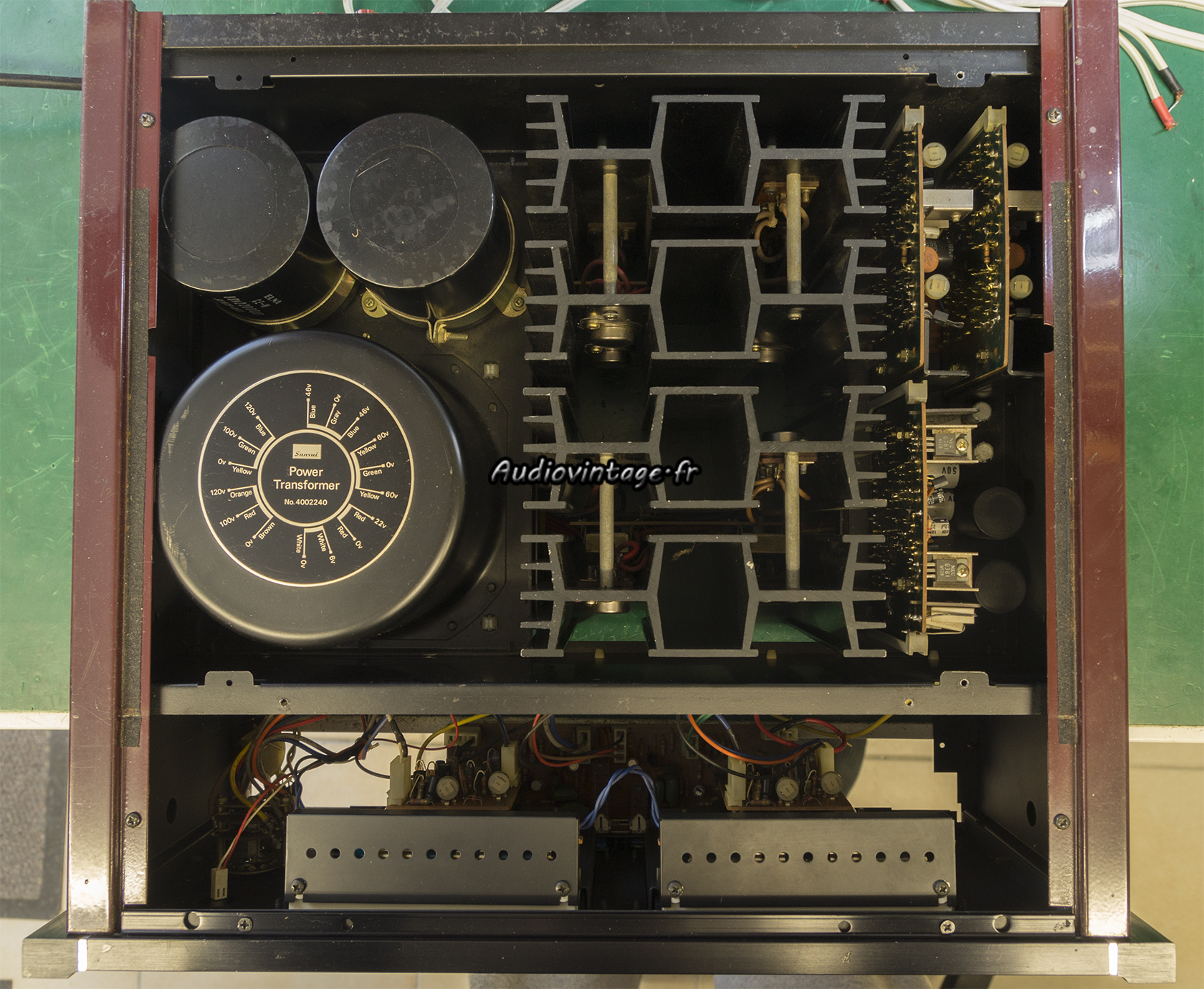

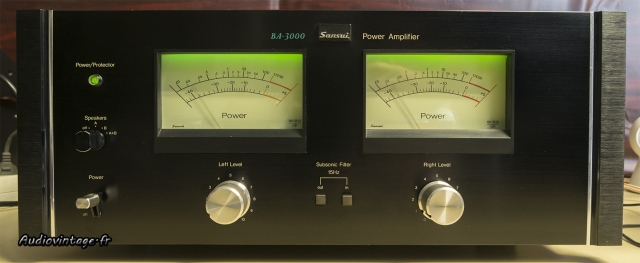

Sansui BA-3000
Sansui BA-3000

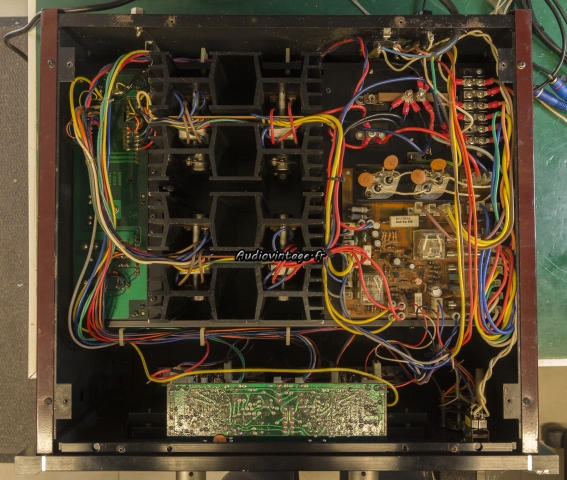

Ce bloc a eu droit à diverses interventions avant d’arriver à l’atelier Audiovintage. Vous allez voir, cela va encore être affligeant…

Sansui BA-3000

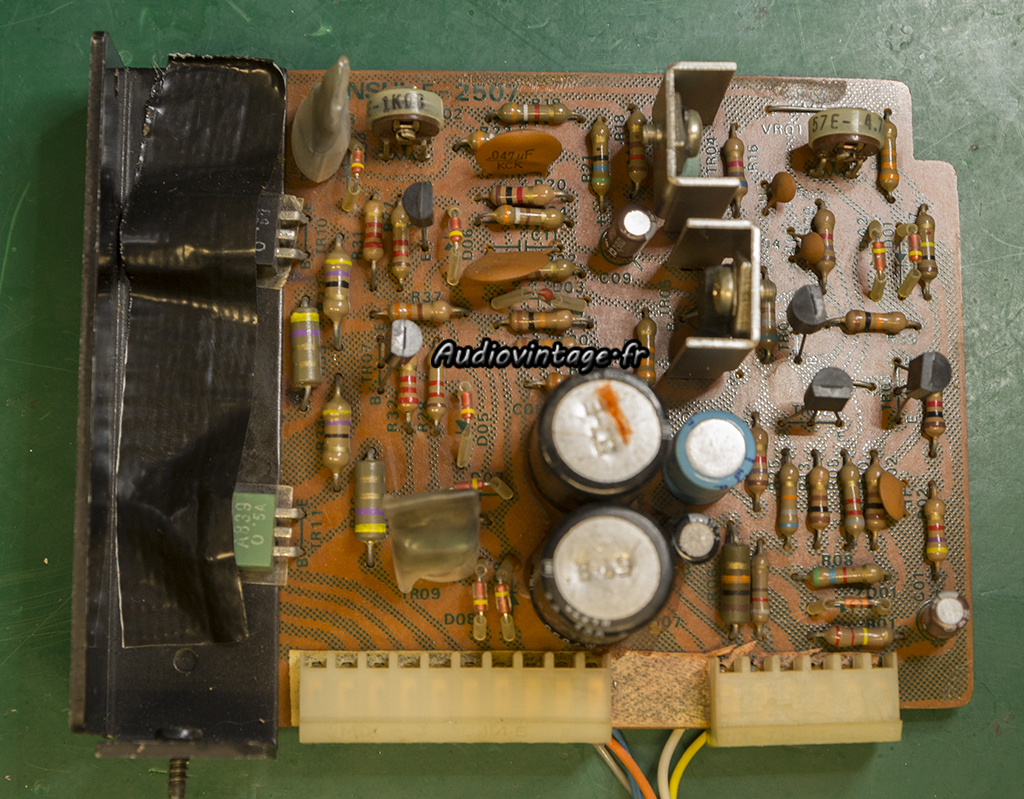

Retrait d’un circuit driver.
Pourquoi avoir collé du scotch sur les deux transistors ? Aucune idée !

Sansui BA-3000
Allez, on enlève cette cochonnerie et on retire le second circuit driver.
Apparemment quelques résistances ont été remplacées (elles ont beaucoup dérivé) ainsi que certains condensateurs (pas la bonne valeur).

Sansui BA-3000

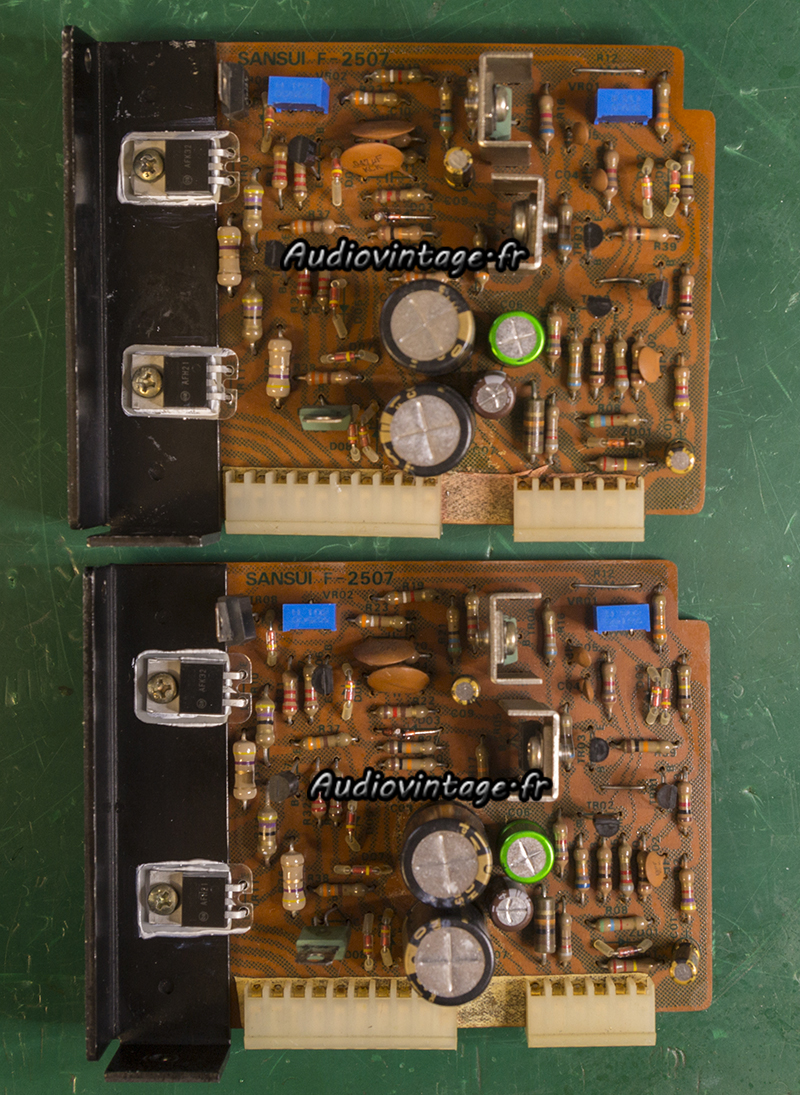

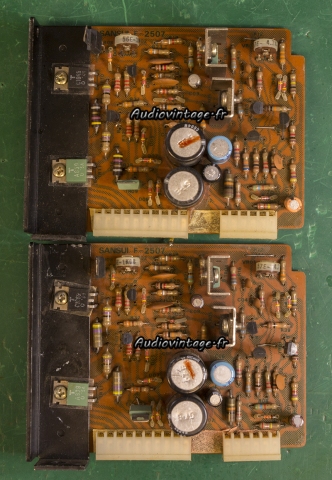

On reprend tout. Condensateurs chimiques remplacés, ainsi que certains transistors et résistances.
Les résistances ajustables de bias et d’offset sont également changées.

Sansui BA-3000

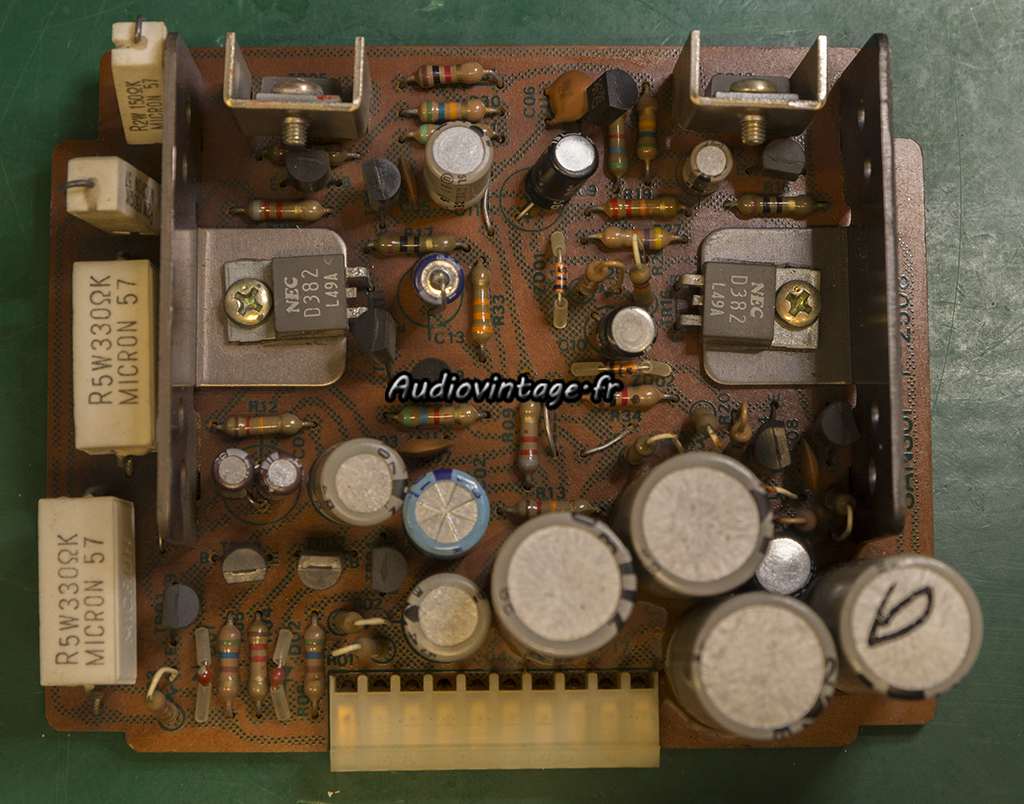

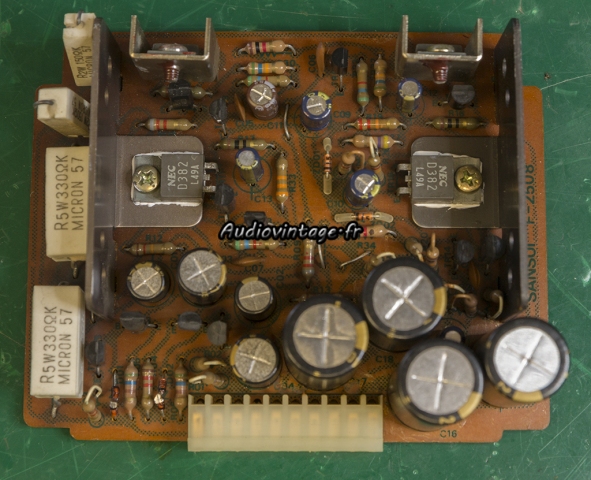

Le circuit d’alimentation.
Quelques condensateurs chimiques ont déjà été remplacés (toujours pas les bonnes valeurs).

Sansui BA-3000

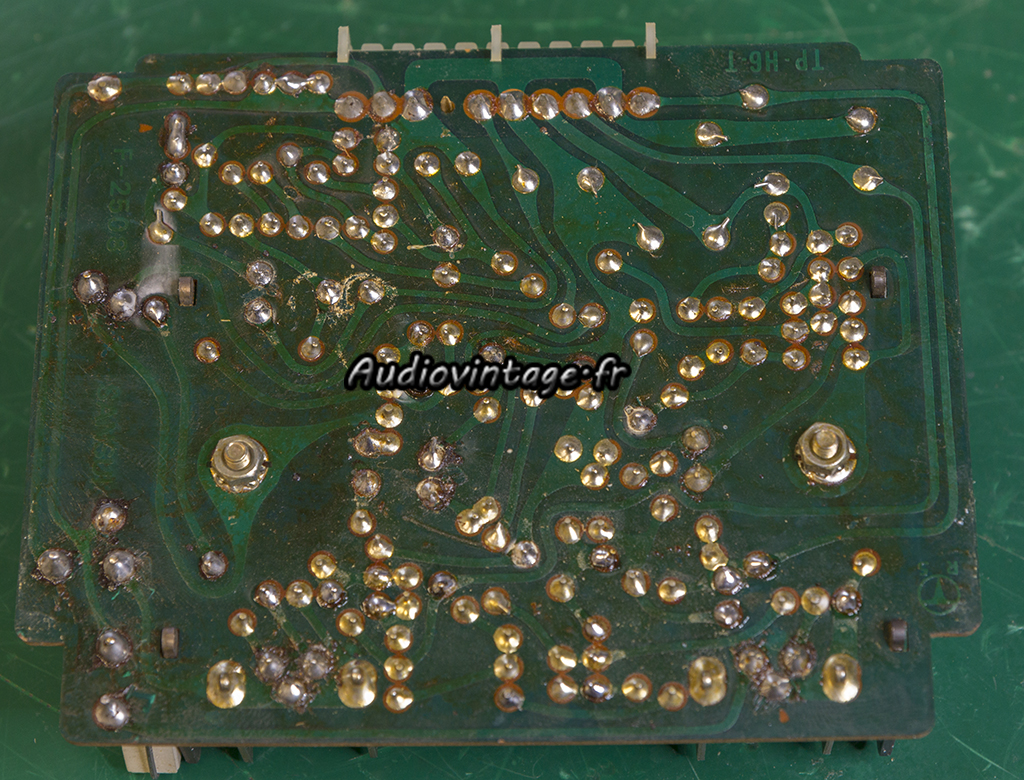

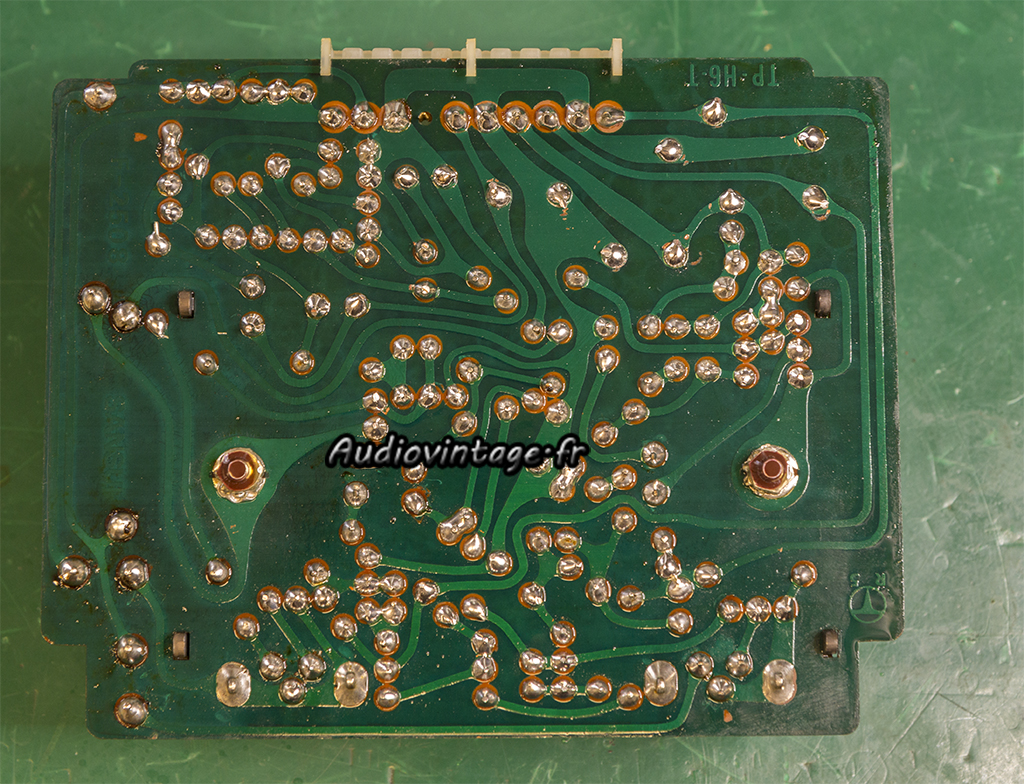

Sous le circuit, ce n’est pas bien propre…

Sansui BA-3000
Tous les condensateurs chimiques et une bonne partie des transistors sont remplacés.

Sansui BA-3000
Nettoyage en cours, mais c’est déjà plus propre.

Sansui BA-3000

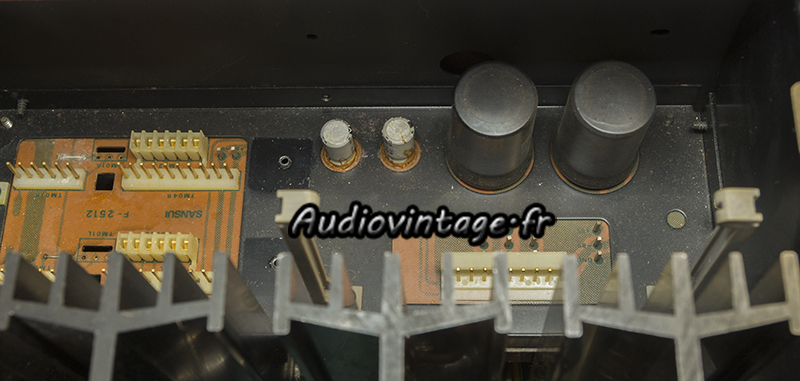

Ils ne sont pas les plus usés, mais ces condensateurs vont également être remplacés.

Sansui BA-3000

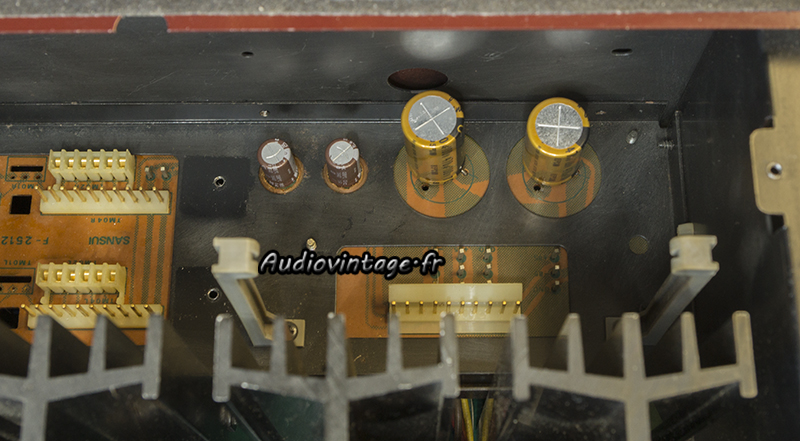

Fait.

Sansui BA-3000
Sansui BA-3000

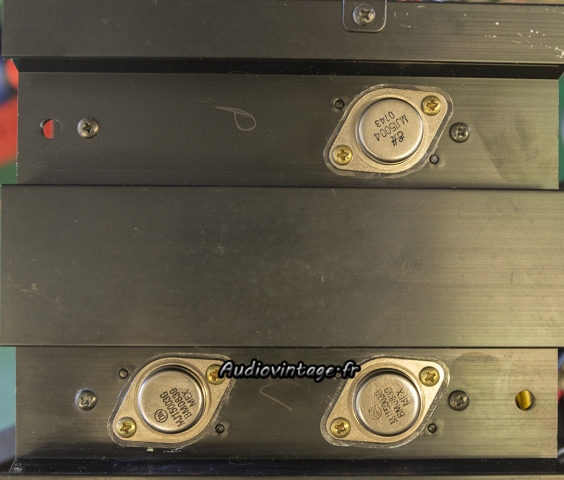

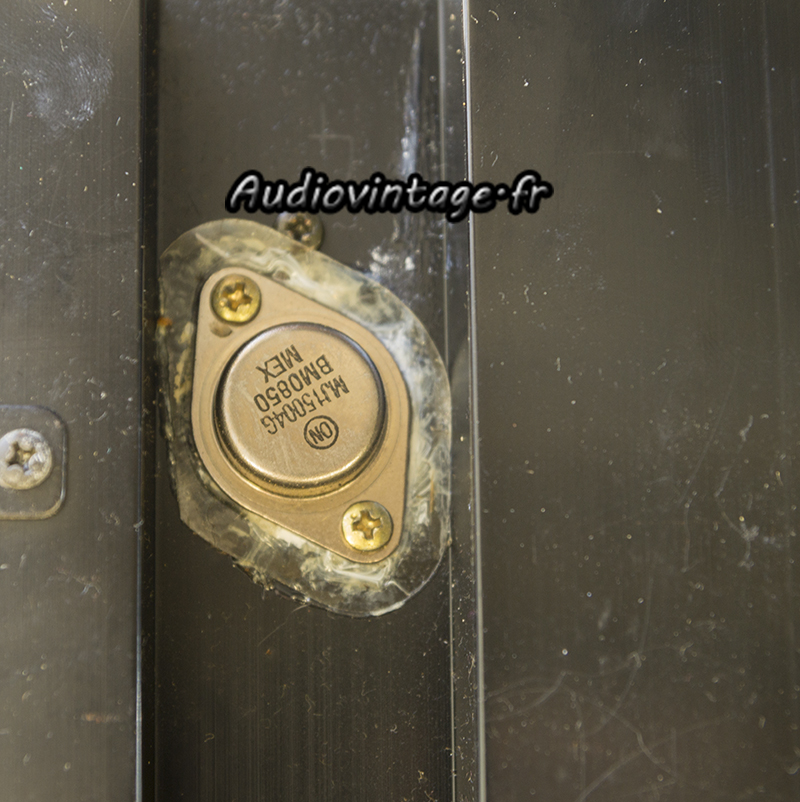

Les transistors de puissances. On y trouve un peu tout et n’importe quoi, des Onsemi probablement originaux associés à des merdouilles, parfois montés sur des micas « home made ». J’ai trouvé de la graisse lithium sous certains d’entre eux, rien de rien sous d’autres.

Sansui BA-3000
Le propriétaire avait prévu le coup en se procurant une bonne quantité de transistors Sanken originaux. J’ai pu faire un tri rigoureux et les apparier au mieux. 6 Transistors par canal sur le BA-3000.

Sansui BA-3000

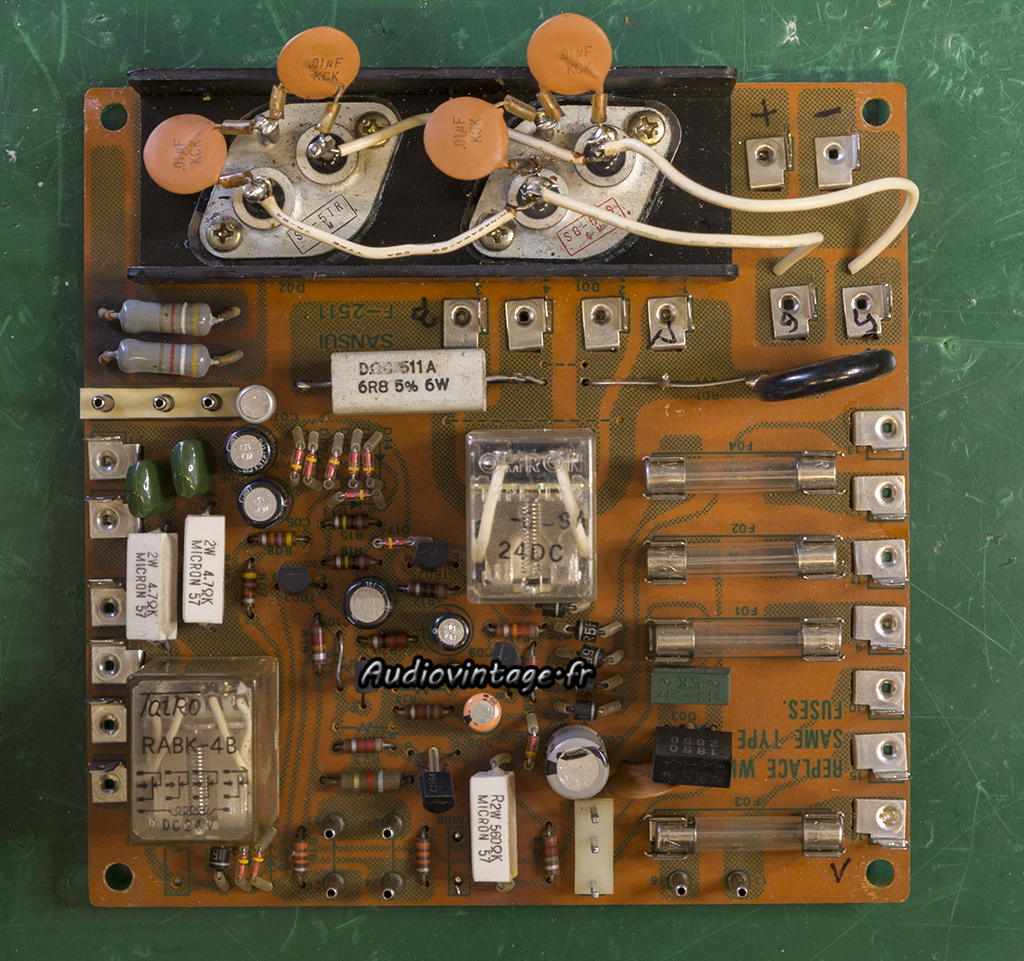

Le circuit de d’alimentation et de protection. Un peu de bricolage ici aussi.

Sansui BA-3000

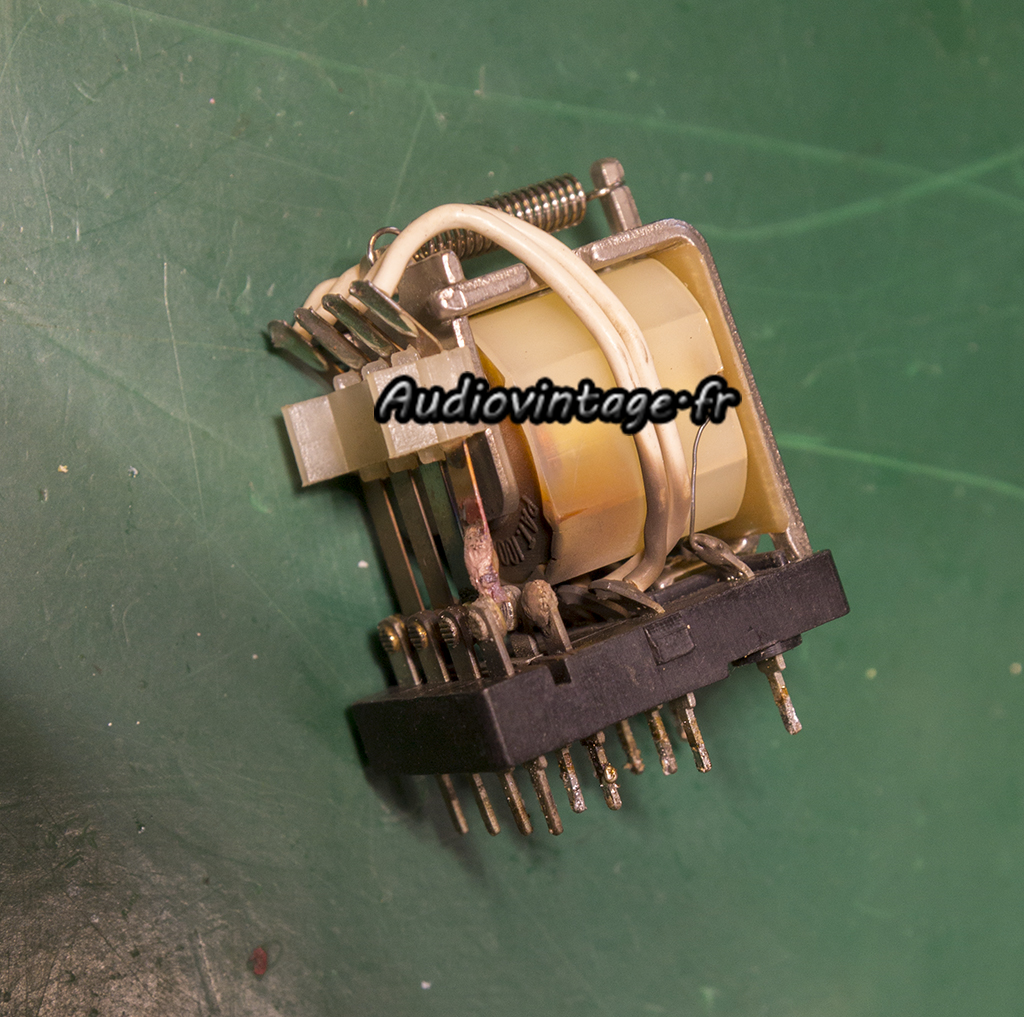

Un des deux relais. Celui-là, il a pris cher !

Sansui BA-3000

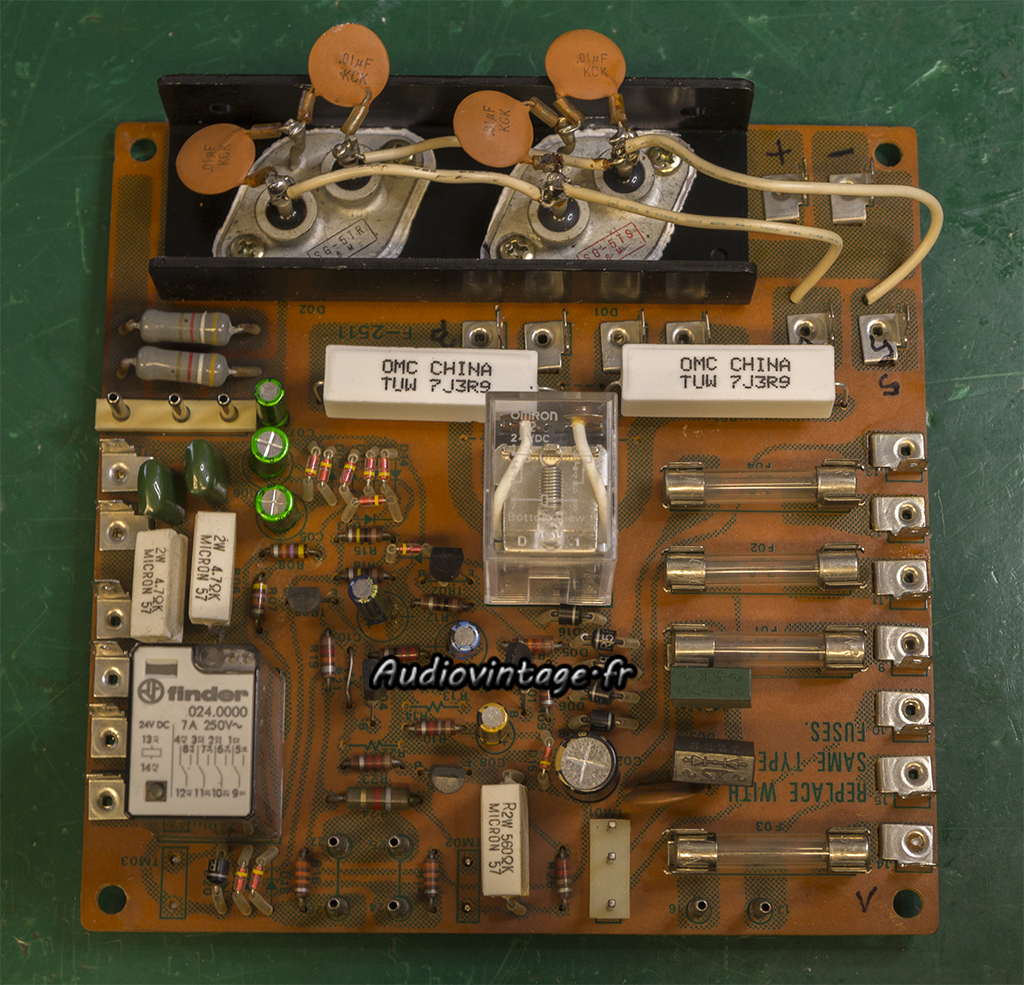

Condensateurs chimiques et relais remplacés. Bricolage corrigé (résistances de puissance) Les diodes de redressement ont également eu droit à de la graisse fraiche pour maximiser leur refroidissement.

Sansui BA-3000

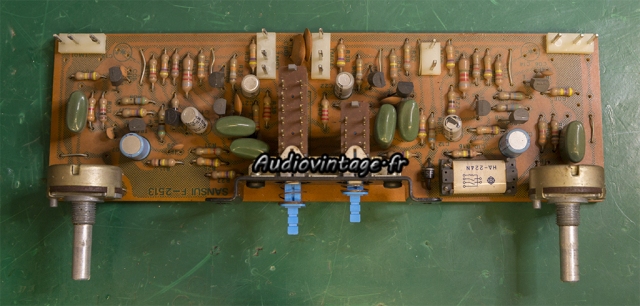

Le circuit supportant entre autre le filtre 15hz et les potentiomètres de gain.

Sansui BA-3000

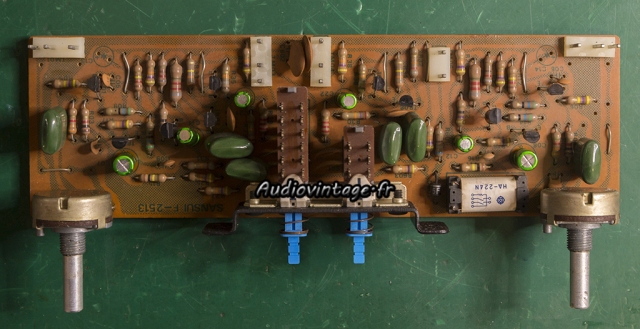

Condensateurs chimiques et transistors neufs.

Sansui BA-3000

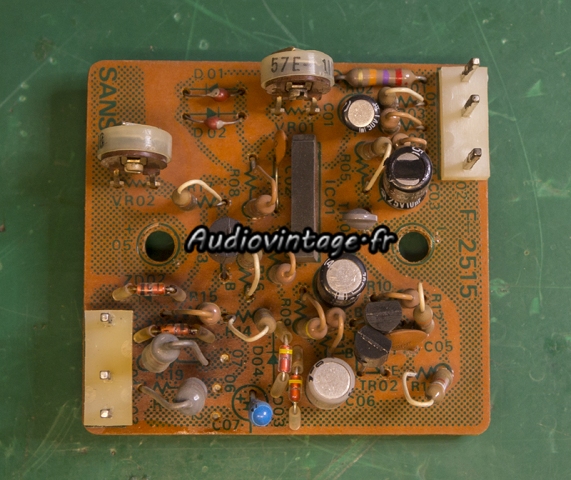

Un des circuits de gestion vumètre.

Sansui BA-3000

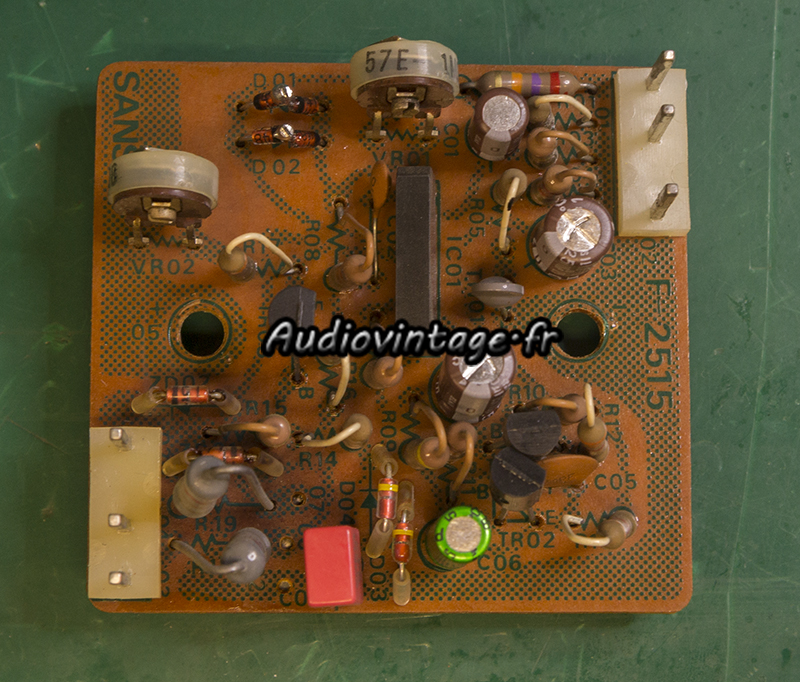

Condensateurs neufs et soudures revus. Le second circuit reçoit les mêmes soins.

Sansui BA-3000
Sansui BA-3000

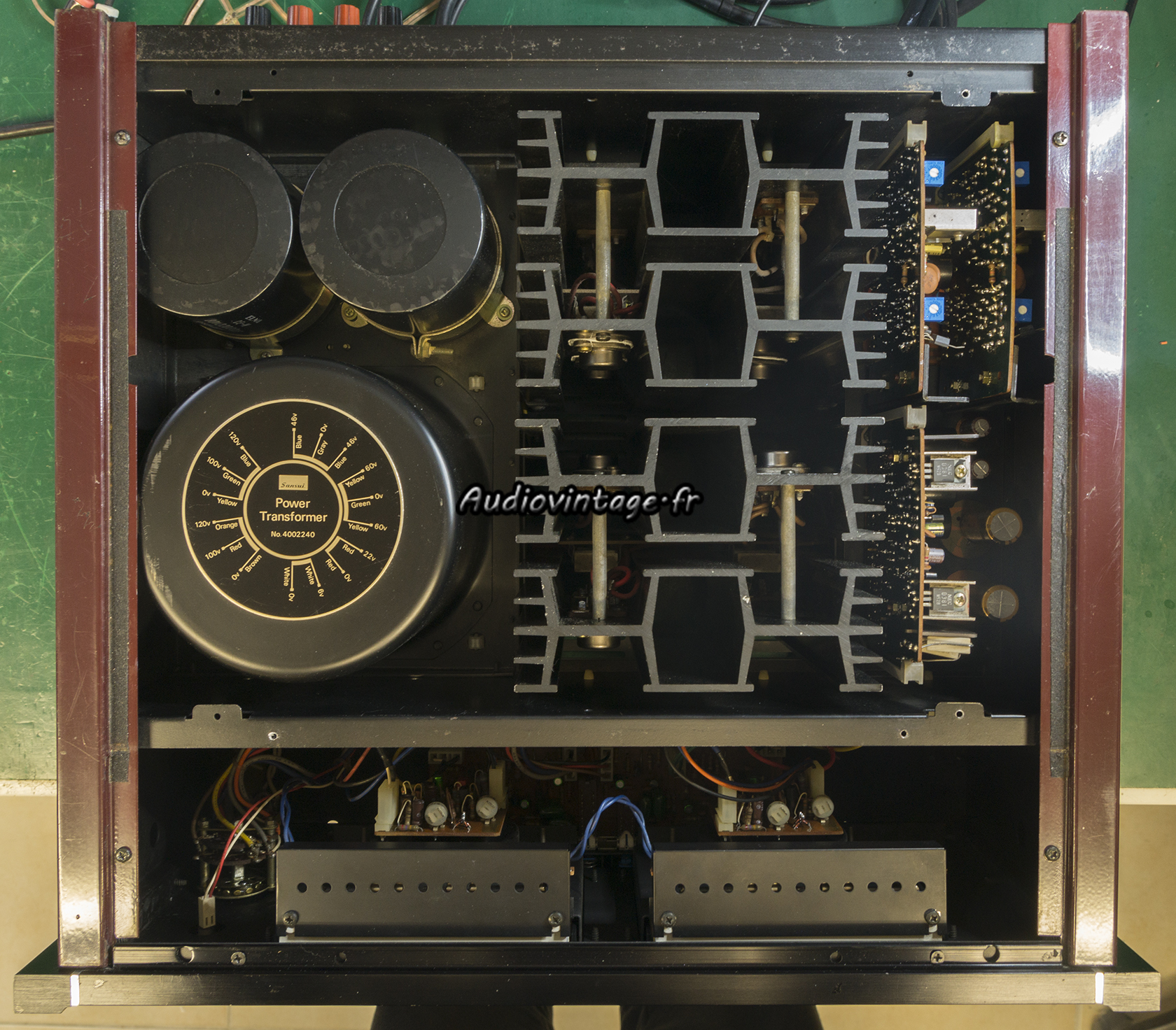

Bias, offset sont réglés. Les vumètres sont étalonnés. L’éclairage des vumètres est refait à neuf. Il ne reste plus qu’à remettre les différents capots en place.

Encore une nouveauté sur Audiovintage, avec l’utilisation d’un analyseur Audio Prism Sound Dscope III. Rassurez vous, le fabuleux et ultra performant Rohde & Schwarz UPV est toujours dans l’atelier, mais le Dscope est plus rapide à l’utilisation, interfacé avec l’ordinateur. Vous devriez trouver les mesures plus parlantes et avec des indications permettant une compréhension plus facile.

Sansui BA-3000

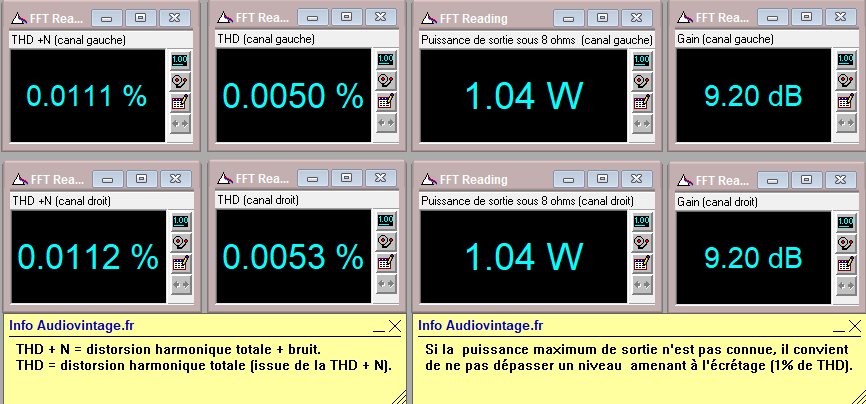

On commence par une mesure de distorsion, d’abord la DHT+ bruit, puis la DHT, la puissance de sortie (ici 1w sous 8 ohms) et pour finir le gain.

Sansui BA-3000

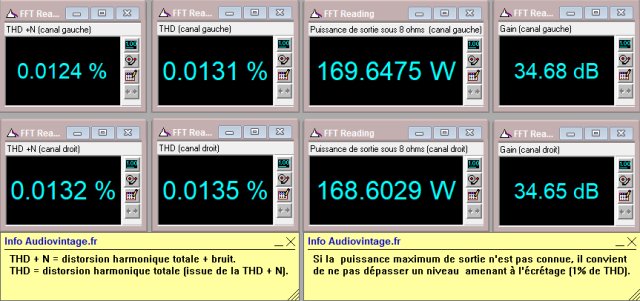

Mesure identique, mais cette fois à puissance nominale, 2x170w sous 8 ohms.

Sansui BA-3000

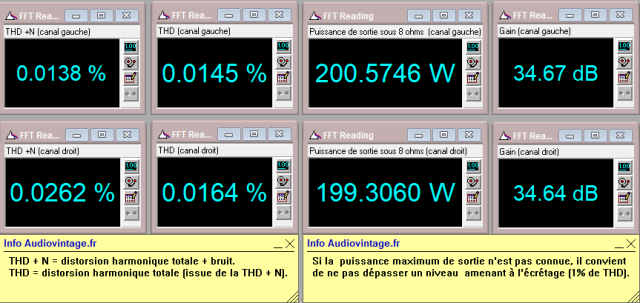

Comme vous pouvez le constater, les 2x200w sont tranquillement atteints.

Sansui BA-3000
On passe à la mesure de distorsion d’intermodulation à 2x10w sous 8 ohms.

Sansui BA-3000

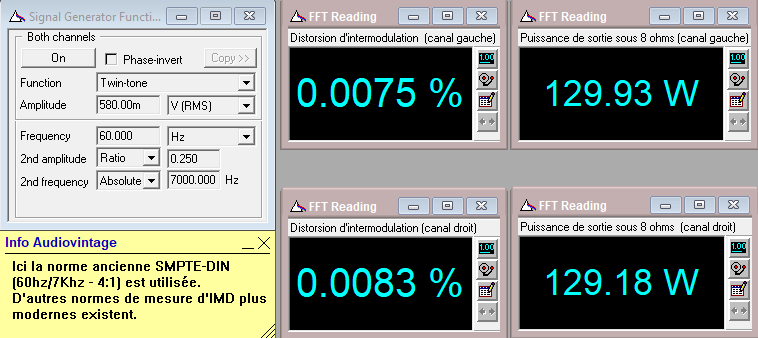

Puis à 2x130w sous 8 ohms.

Sansui BA-3000

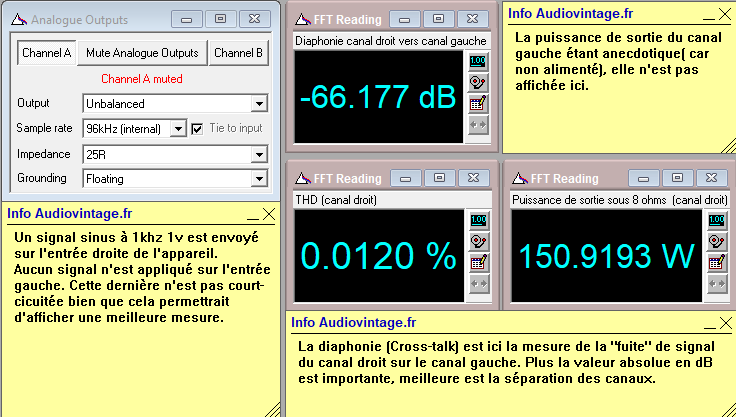

Diaphonie du canal droit sur le canal gauche à 150w sous 8 ohms.

Sansui BA-3000

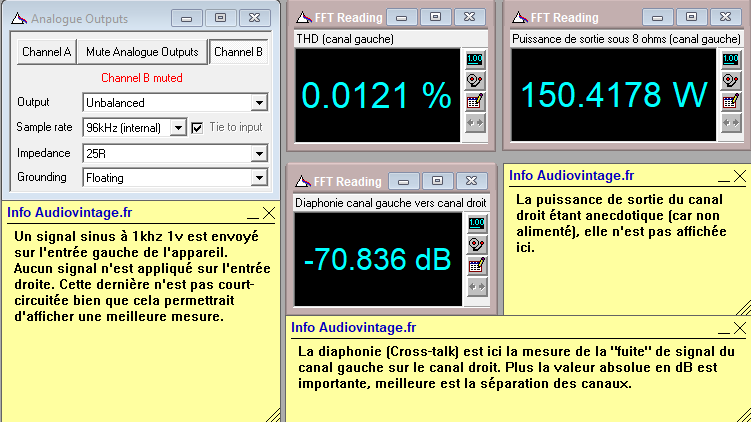

Diaphonie du canal gauche sur le canal droit, toujours à 150w sous 8 ohms.

Sansui BA-3000
Réponse en fréquence à 1w sous 8 ohms, 20hz à 20khz.

Sansui BA-3000

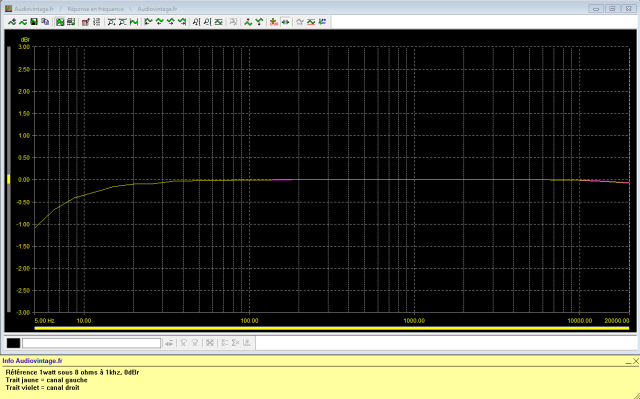

Mesure identique, mais de 5hz à 20khz.

Sansui BA-3000
Maintenant on active le filtre subsonic 15hz présent en façade du Sansui pour voir son effet.

Sansui BA-3000

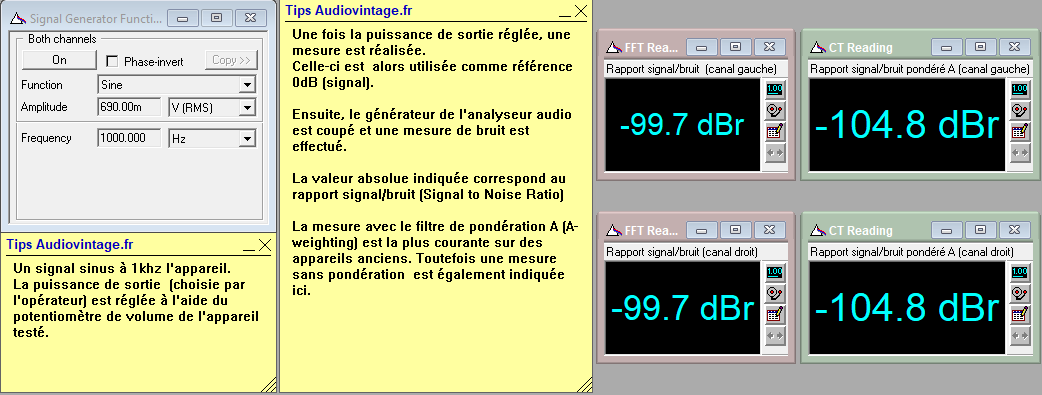

Rapport signal bruit à puissance nominale sous 8 ohms, à 1khz. Ici nous avons la mesure sans pondération (la plus faible) et la mesure pondérée A, souvent mentionnée dans les manuels techniques.

Sansui BA-3000
Sansui BA-3000
Sansui BA-3000
Sansui BA-3000
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Sansui BA-3000

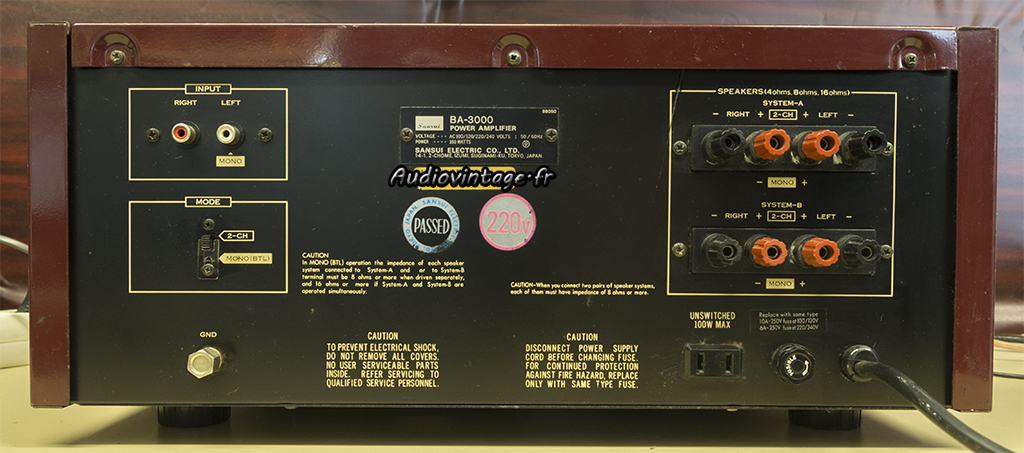

Connectique.
