Harman Kardon Citation 17

Harman Kardon Citation 17 : bien conservé.
Préamplificateur Harman Kardon Citation 17, un gros chantier en perspective !

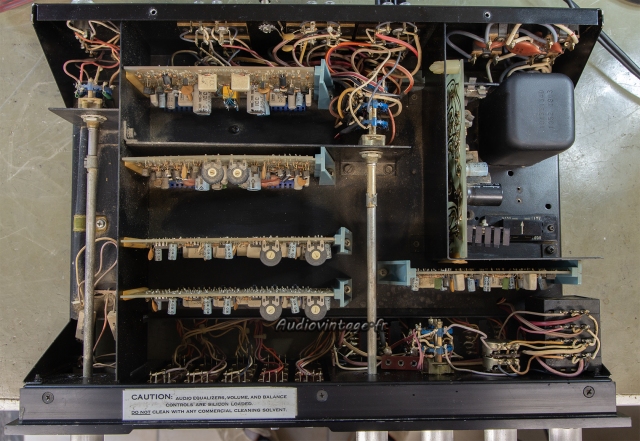

Harman Kardon Citation 17 : à son arrivée.
Son nouveau propriétaire me l’a déposé avec deux blocs de puissance de la même marque (présentations prévues). Il ne l’a pas essayé et pour cause, le câble secteur a été sectionné au cul de l’appareil, ce n’est jamais bon signe.
Dessous, je trouve également le fusible secteur HS. L’appareil est très encrassé, une ou plusieurs interventions sont visibles avec le remplacement de deux condensateurs sur l’alimentation et du relais de muting sur le circuit de sortie.

Après remplacement du fusible et mise en place d’un câble d’alimentation un rapide essai confirme que l’appareil s’allume et qu’il y a du son sur les deux canaux.
Mais vous allez voir qu’on est très loin d’un appareil en bon état de fonctionnement…

Harman Kardon Citation 17 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat-probleme
Avant tout remplacement, je décide de procéder à quelques mesures.

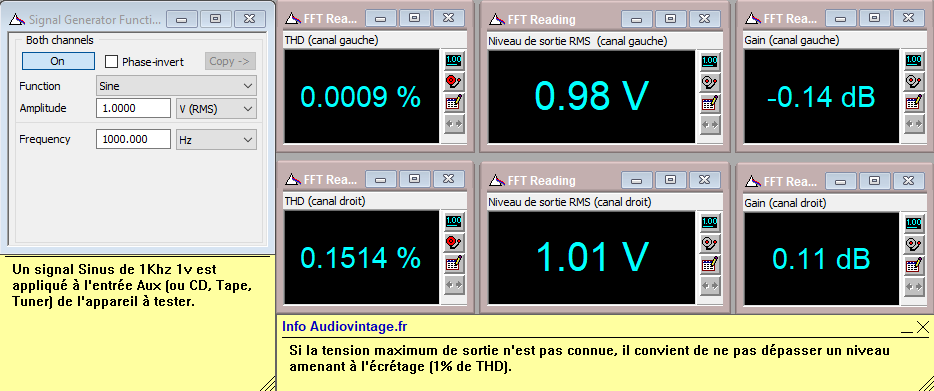

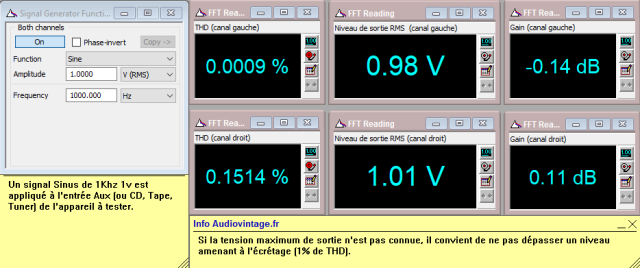

Ici, mesure de la distorsion en injectant un signal sur l’entrée aux, circuit de tonalité désactivé (defeat)
Une distorsion importante est visible sur le canal droit.

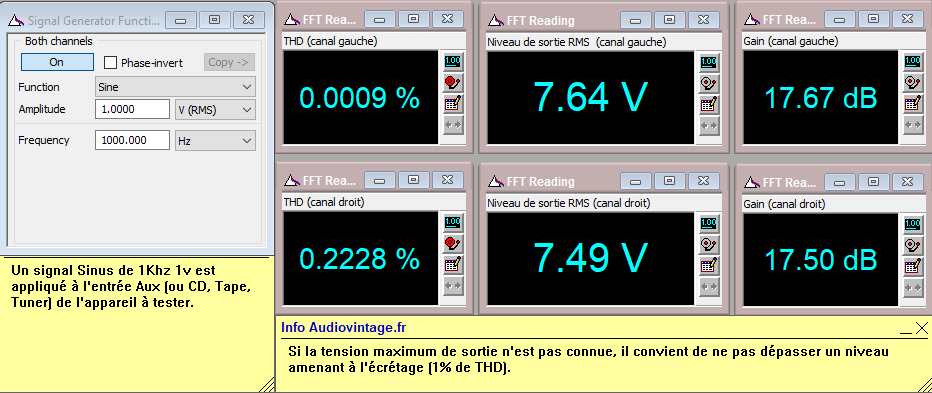

Harman Kardon Citation 17 : distorsion-a-7.5v-en-sortie-entree-aux-tone-defeat-probleme
Distorsion toujours présente avec un niveau de sortie plus élevé.
Après recherche, la panne est trouvée sur l’étage de sortie du canal droit, transistor HS.

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-eq-on-probleme

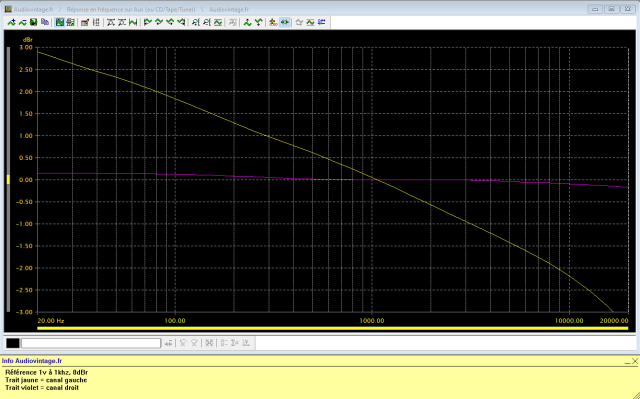

Autre souci, voici la courbe de réponse quand on active l’égaliseur en mettant tous les curseurs bien au milieu.
Ici, il y a un souci sur le canal gauche la ligne jaune devrait approximativement suivre la ligne violette.
C’est tout à fait notable à l’écoute d’’autant plus que le niveau est alors beaucoup plus faible à gauche (affichage corrigé pour plus de facilité de compréhension).
L’appareil disposant de deux circuits séparés égaliseur, un pour chaque canal, une permutation permet de situer rapidement le souci qui est bien sur le circuit égaliseur gauche, et plus précisément un AOP J-fet en fin de carrière.

Enfin, pas besoin de mesure pour se rendre compte que le canal phono droit ne fonctionne pas et que le canal gauche déraille pendant l’essai avant de claquer lui aussi !
La faute à des transistors HS sur l’étage phono.

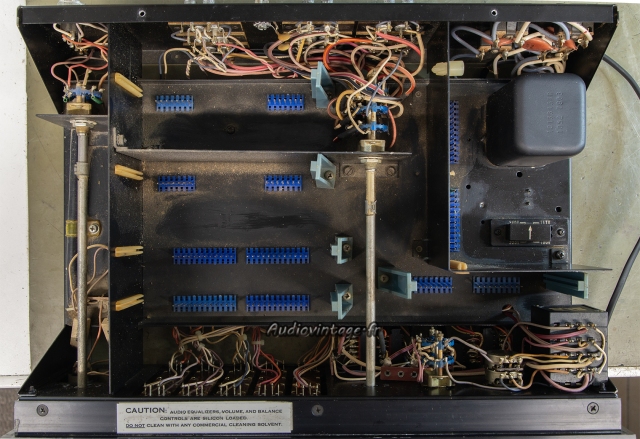

Harman Kardon Citation 17 : bien crasseux !
Je retire tous les circuits du préampli. Ce qui permettra un nettoyage bienvenu !

Harman Kardon Citation 17 : étage de sortie avant intervention.
L’étage de sortie avec son relais déjà remplacé ; Son montage pourrait paraitre incorrect mais au contraire, je n’ai aucune critique à faire ici.

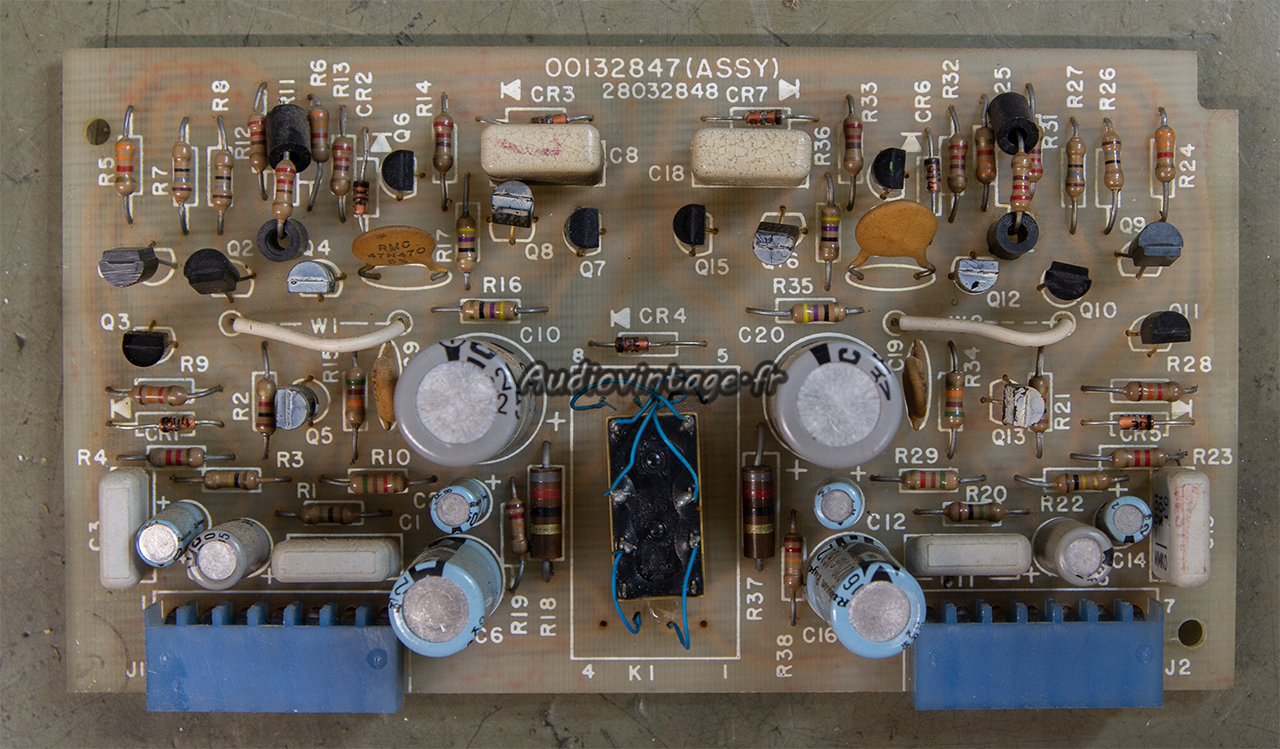

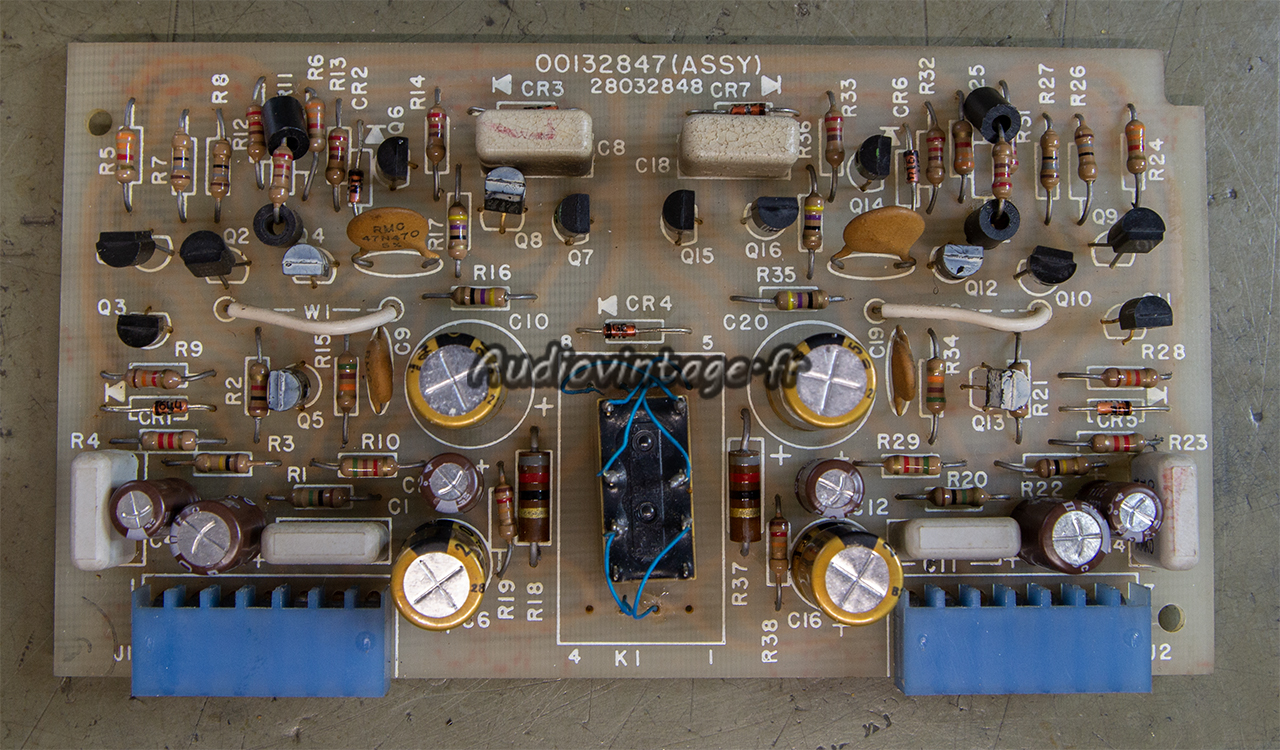

Harman Kardon Citation 17 : étage de sortie réparé et révisé.
Tous les condensateurs chimiques et le transistor défectueux sont remplacés.

Harman Kardon Citation 17 : circuit égaliseur avant intervention.
L’un des deux circuits égaliseur.

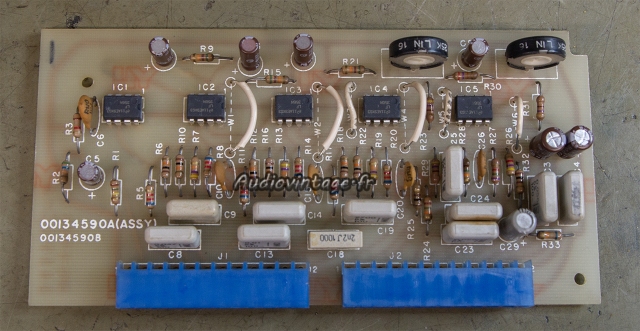

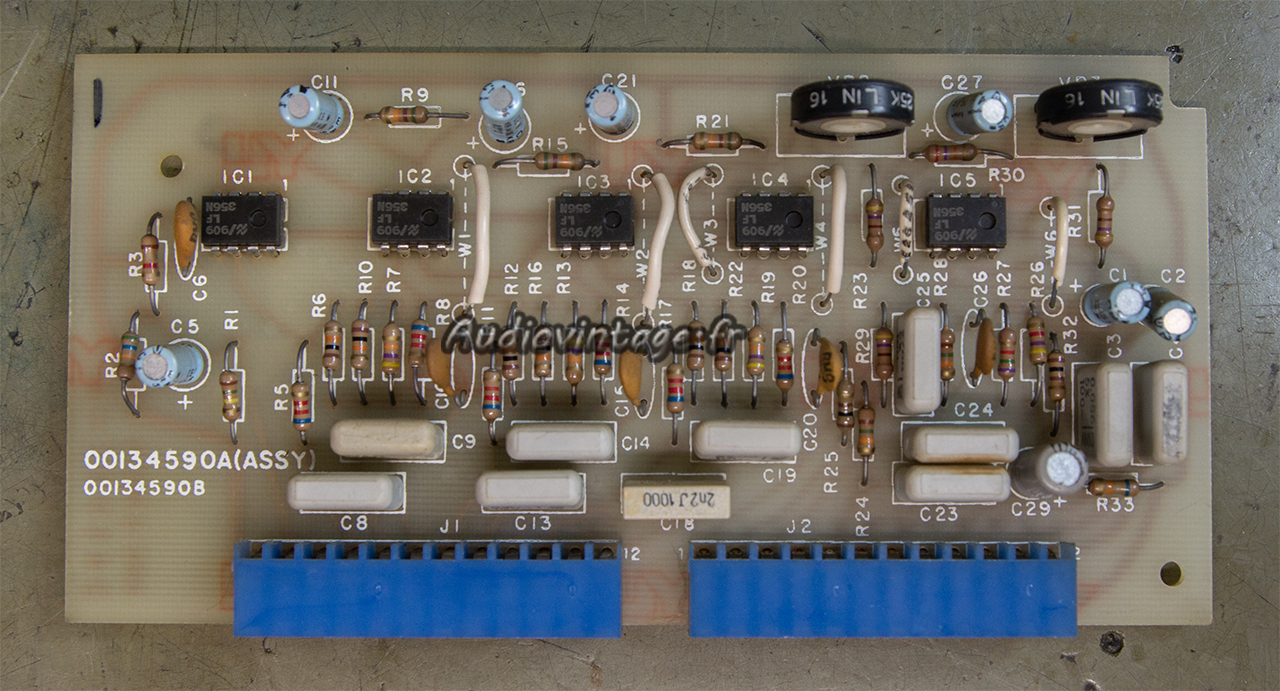

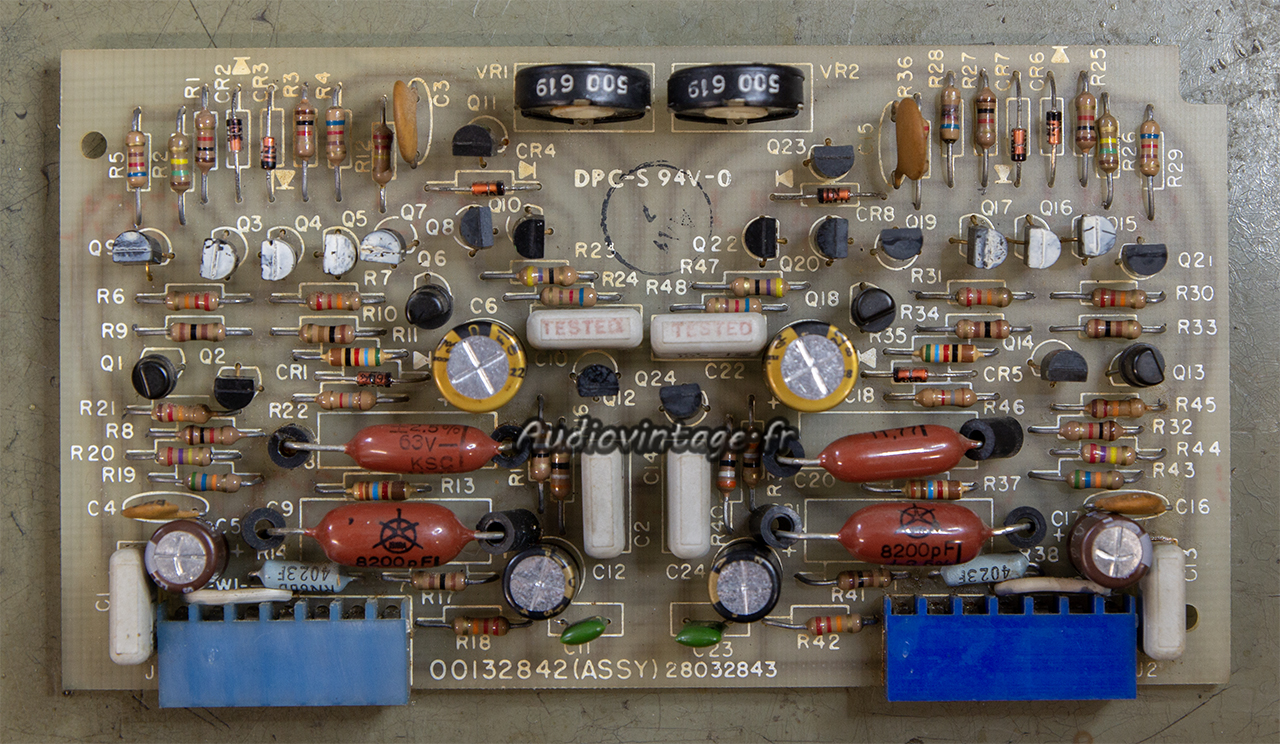

Harman Kardon Citation 17 : circuit égaliseur réparé et révisé.
Tous les condensateurs chimiques et tous les AOP sont remplacés. Le second circuit reçoit le même traitement.

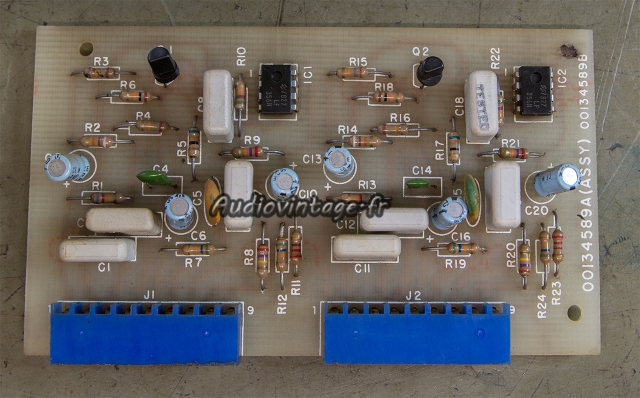

Harman Kardon Citation 17 : circuit des filtres, avant intervention.
Le circuit des filtres.

Harman Kardon Citation 17 : circuit de filtres révisé.
Condensateurs chimiques neufs.

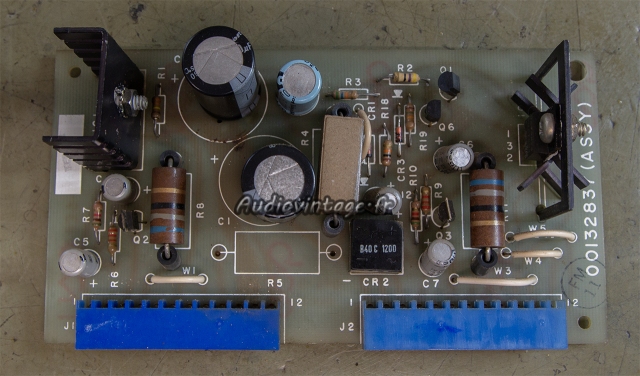

Harman Kardon Citation 17 : alimentation à revoir.
Le circuit d’alimentation.

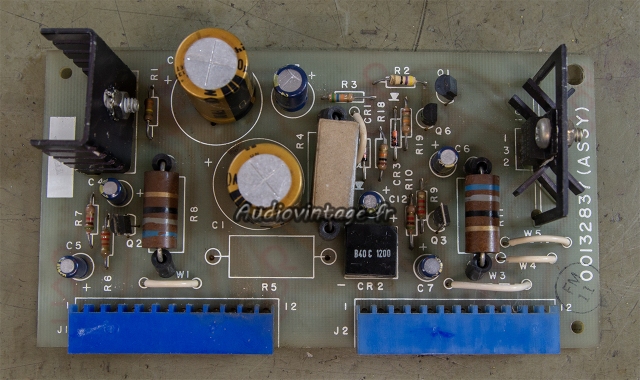

Harman Kardon Citation 17 : alimentation révisée.
Désormais équipé de condensateurs chimiques neufs.

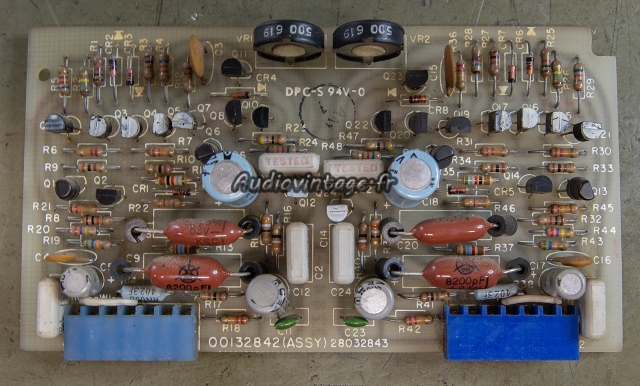

Harman Kardon Citation 17 : étage phono avant intervention.
L’étage phono.

Harman Kardon Citation 17 : étage phono réparé et révisé.
Les transistors défectueux sont remplacés tous comme l’ensemble des condensateurs chimiques.

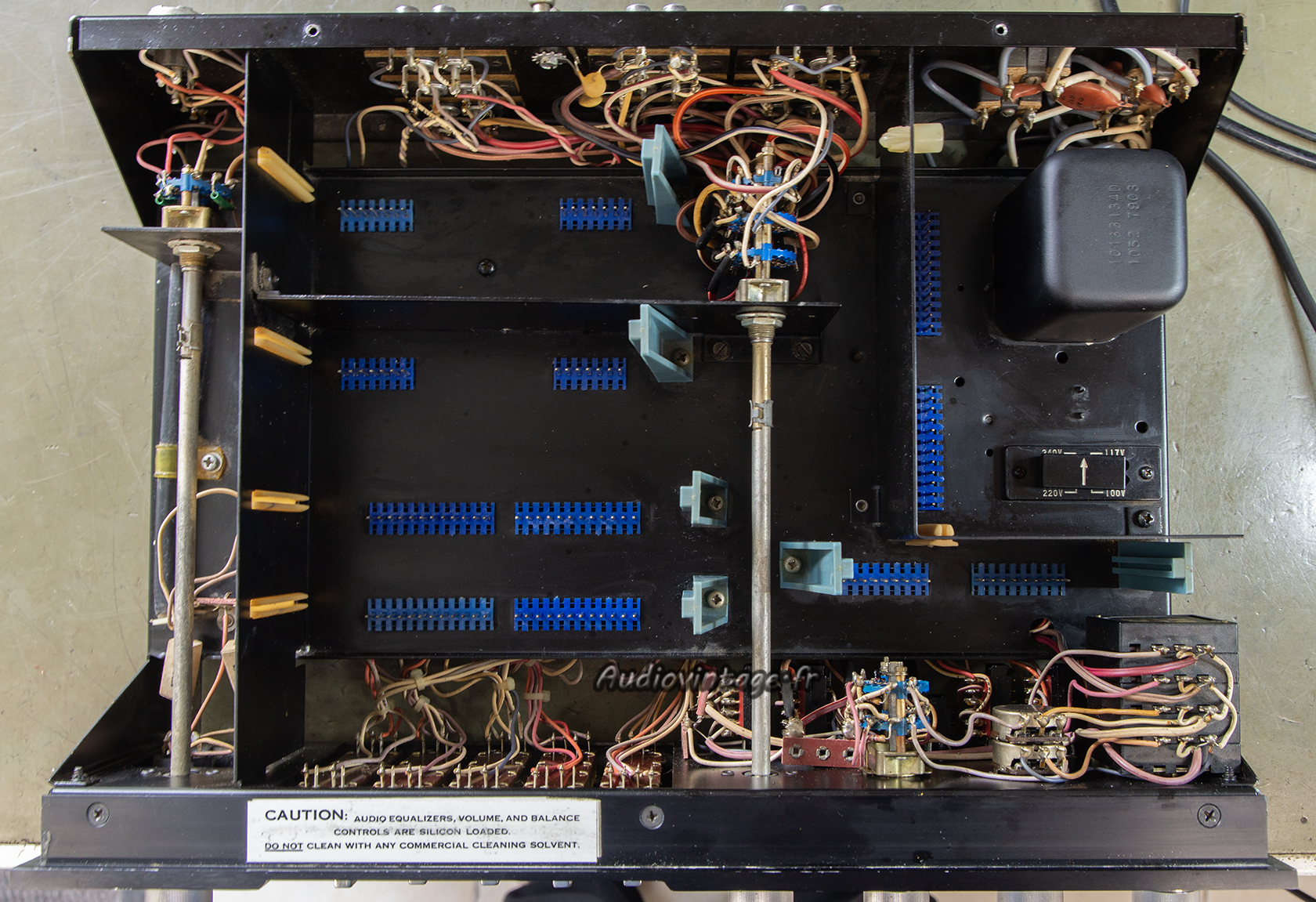

Harman Kardon Citation 17 : enfin propre !
Le châssis et les commandes sont nettoyées.

Harman Kardon Citation 17 : terminé.
Les circuits sont remis en place. Les nombreux réglages sont effectués. L’ampoule « on » qui était HS est remplacée. Terminé !

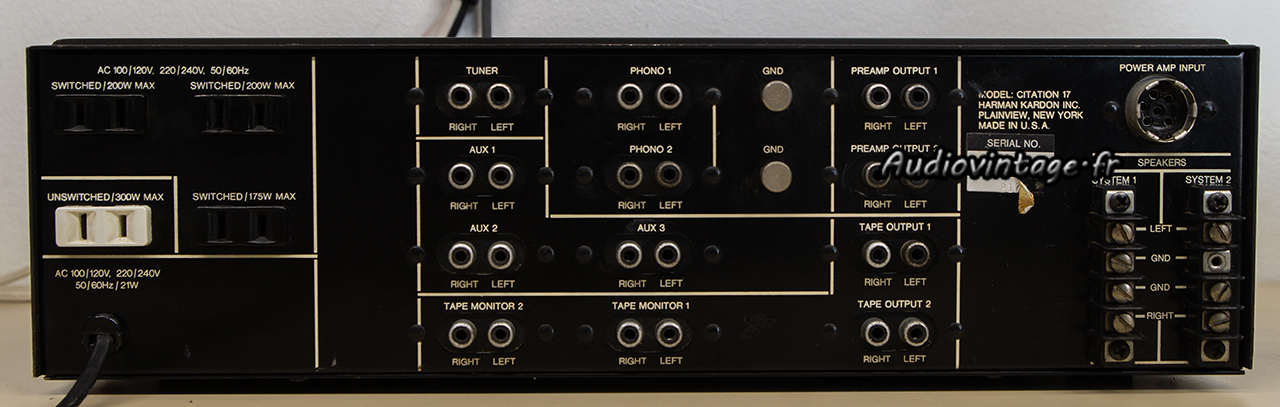

Harman Kardon Citation 17 : connectique.
Connectique.

Les mesures sur entrée Aux :

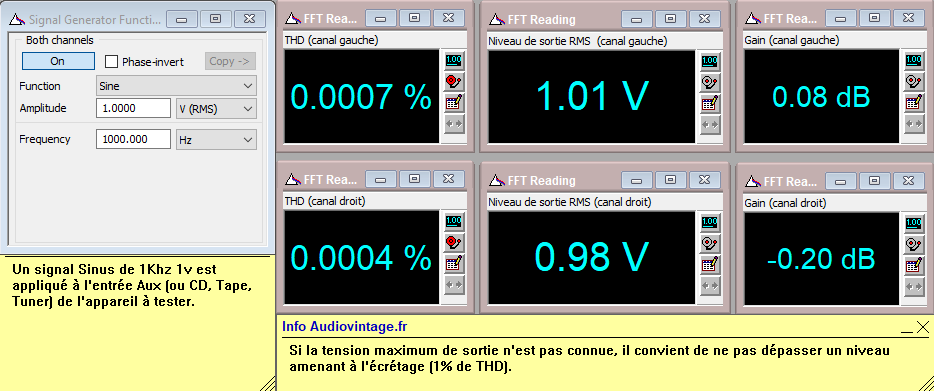

Harman Kardon Citation 17 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 17 : distorsion-a-14v-en-sortie-entree-aux-tone-defeat
Distorsion à 14v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat

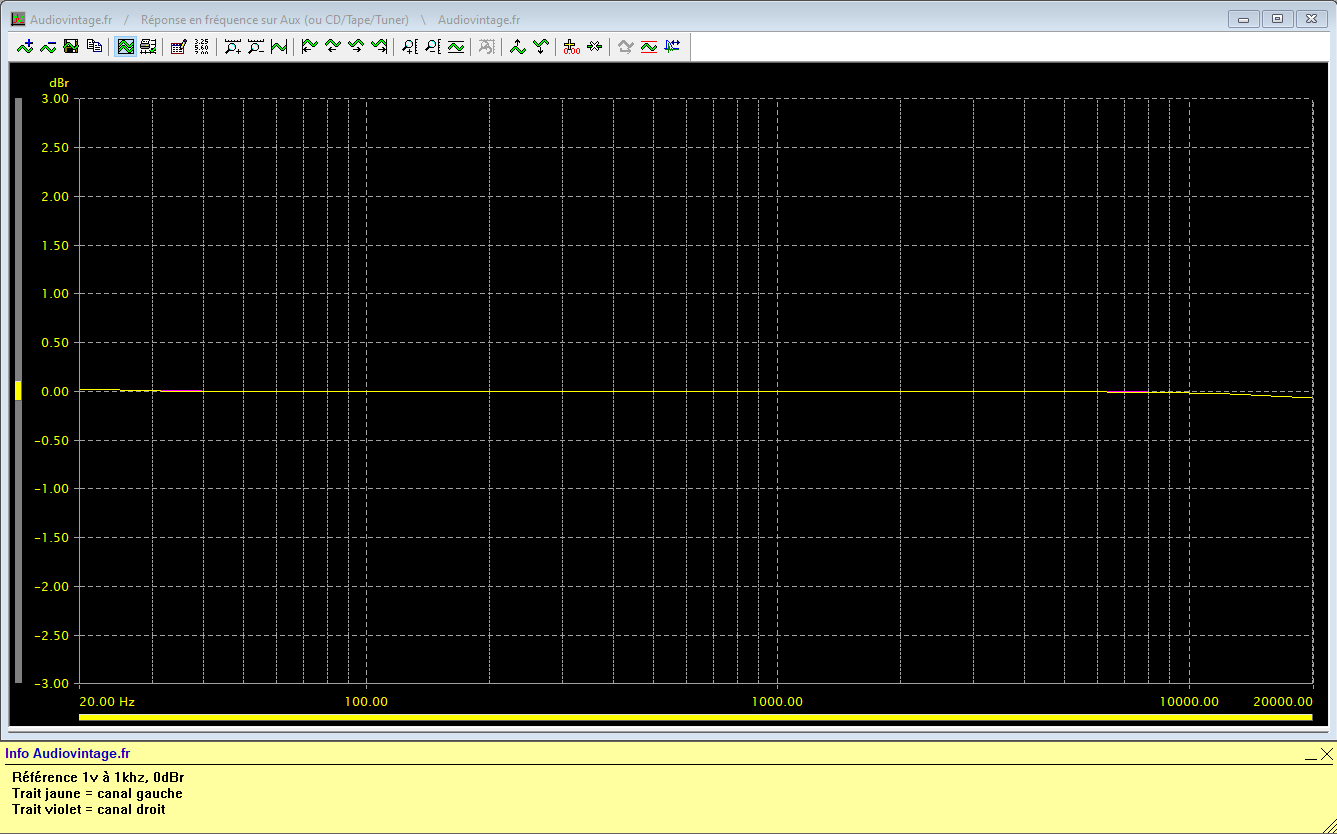

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

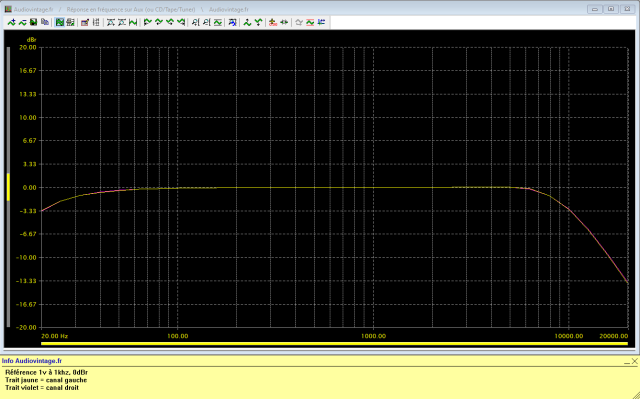

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-equalizer-700hz-au-mini-puis-au-maxi

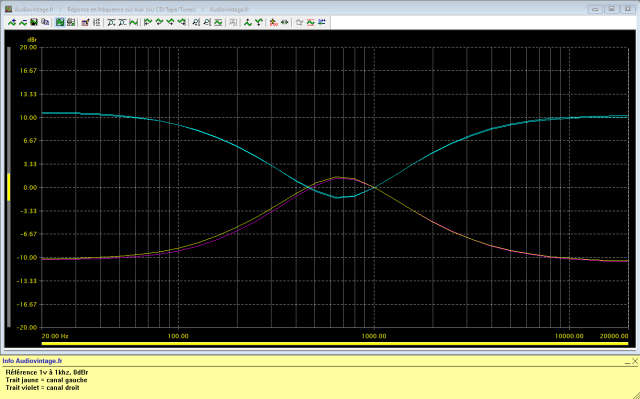

Réponse en fréquence à 1v en sortie, entrée aux, égaliseur 700hz au mini puis au maxi.

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-equalizer-150hz-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, égaliseur 150hz au mini puis au maxi.

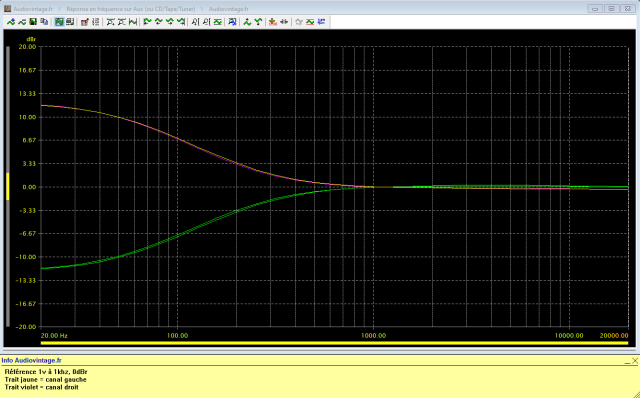

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-equalizer-50hz-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, égaliseur 50hz au mini puis au maxi.

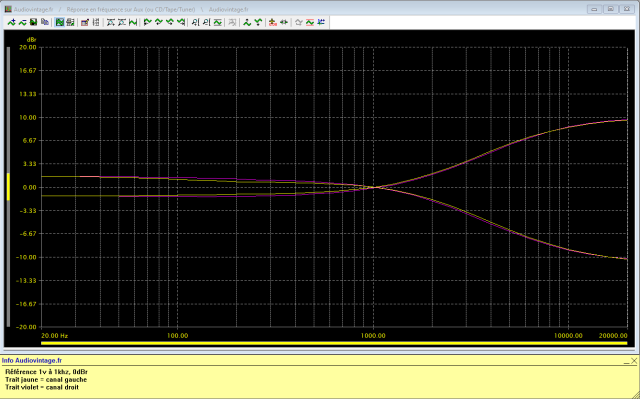

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-equalizer-8khz-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, égaliseur 8khz au mini puis au maxi.

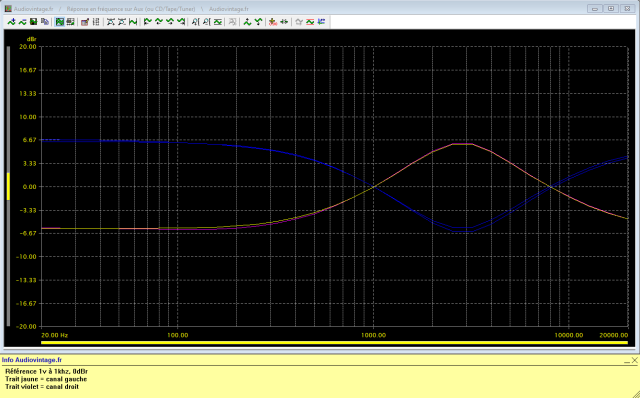

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-aux-equalizer-3khz-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, égaliseur 3khz au mini puis au maxi.

Harman Kardon Citation 17 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 17 : rapport-signal-bruit-a-14v-en-sortie-entree-aux-tone-defeat

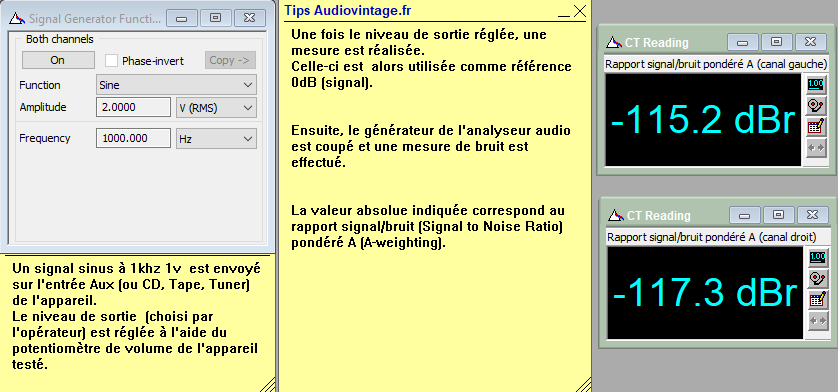

Rapport signal bruit à 14v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

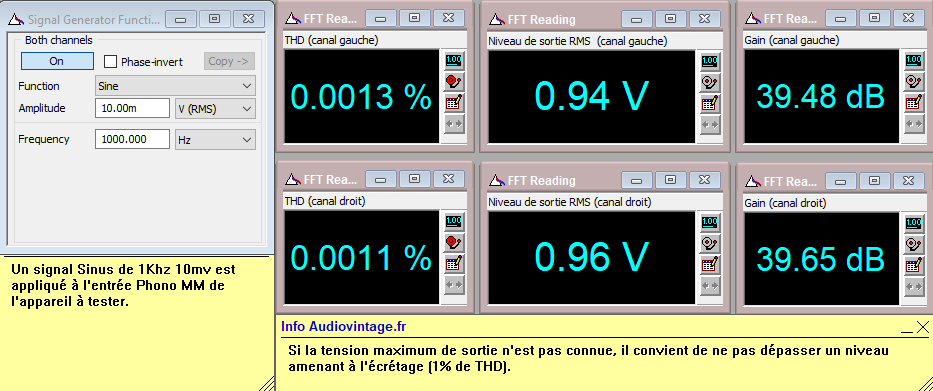

Harman Kardon Citation 17 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat

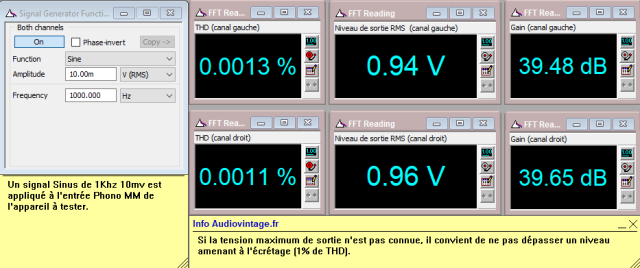

Distorsion à 1v en sortie, entrée phono, tone defeat.

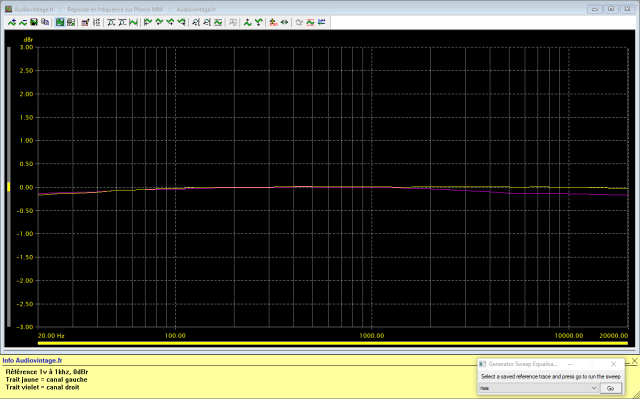

Harman Kardon Citation 17 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Harman Kardon Citation 17 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

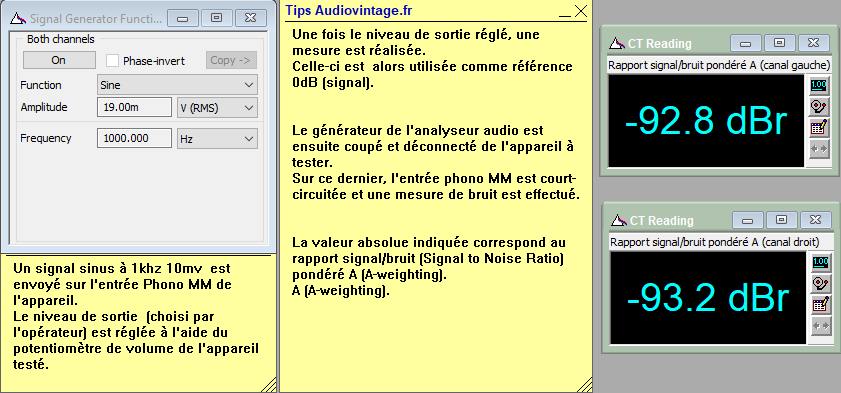

Harman Kardon Citation 17 : rapport-signal-bruit-a-14v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 9v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

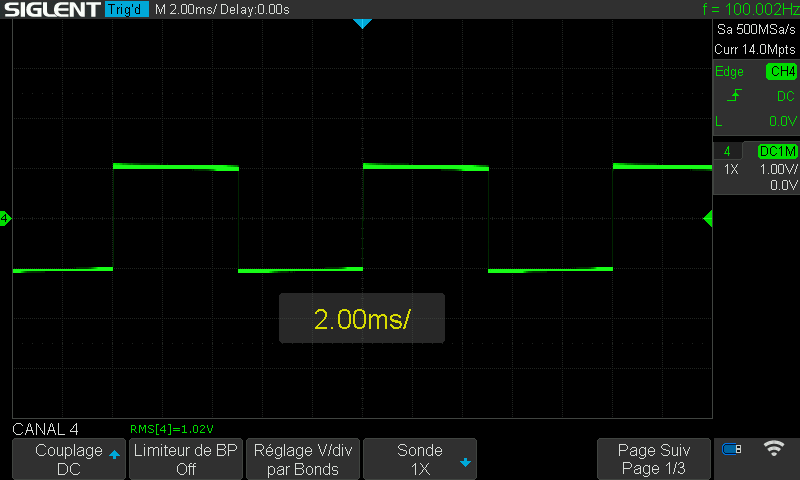

Harman Kardon Citation 17 : signal-carre-a-100hz

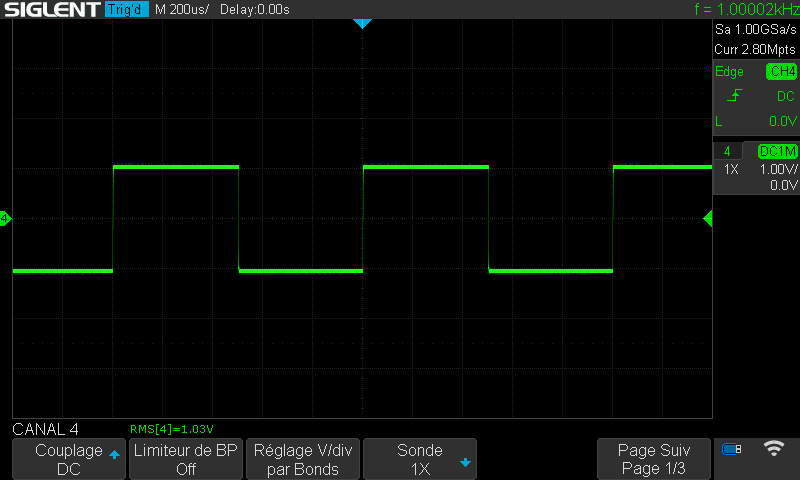

Harman Kardon Citation 17 : signal-carre-a-1khz
Harman Kardon Citation 17 : signal-carre-a-10khz
Harman Kardon Citation 17 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
