Kenwood KA-5750

Kenwood KA-5750 : bien nettoyé par votre serviteur.
Voici la remise en état d’un amplificateur Kenwood KA-5750 (version à façade foncée du KA-5700).

Kenwood KA-5750 : à son arrivée.
L’appareil reçu à l’atelier fonctionne encore. Il est gras et sale. L’ampoule qui éclaire les vumètres est HS. Impossible d’insérer une prise casque dans l’orifice prévu à cet effet. L’écoute indique un amplificateur « rincé » avec peu de dynamique et très brouillon.

Kenwood KA-5750 : désassemblage de la prise casque.

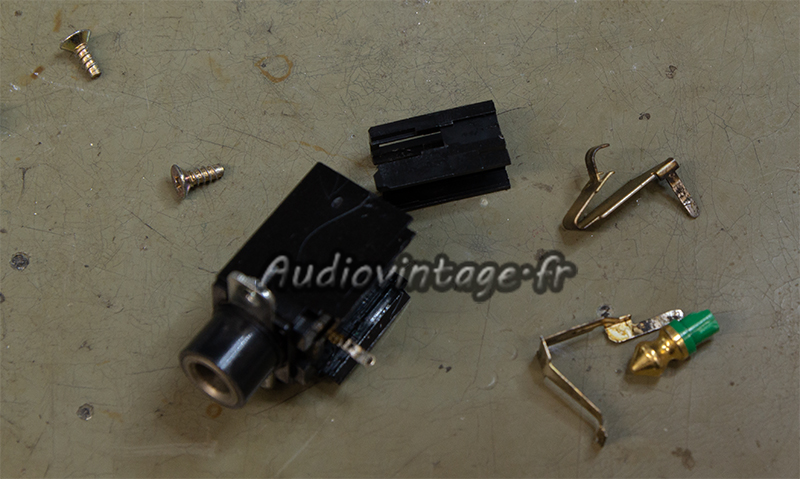

La prise femelle de l’entrée casque est dessoudée du circuit et désassemblée (pas toujours possible à faire).
Le reste de jack 6.35 cassé est retiré. Le tout sera nettoyé, remonté et ressoudé.

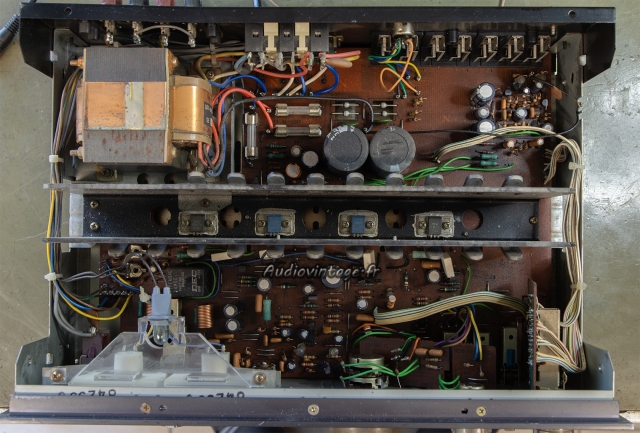

Kenwood KA-5750 : après intervention.
Tous les condensateurs chimiques sont remplacés ainsi que certains transistors. Une diode, cassée lors de mon intervention est changée. Le relais est retiré, ses contacts désoxydés. Certains transistors sont également remplacés et des soudures refaites.
L’ampoule HS est changée, les commandes nettoyées, les réglages effectués. Terminé.

Kenwood KA-5750 : connectique.

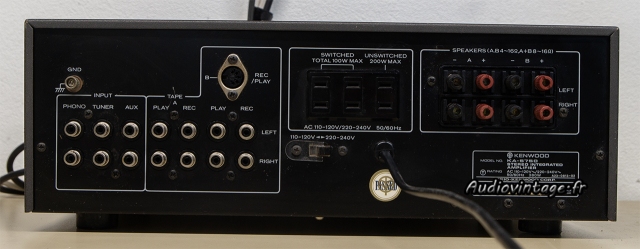

Connectique.

Les mesures sur entrée Aux :

Kenwood KA-5750 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Kenwood KA-5750 : distorsion-a-2x45w-sous-8-ohms-entree-aux
Distorsion à 2x45w sous 8 ohms, entrée aux.

Kenwood KA-5750 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Kenwood KA-5750 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Kenwood KA-5750 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

Kenwood KA-5750 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi

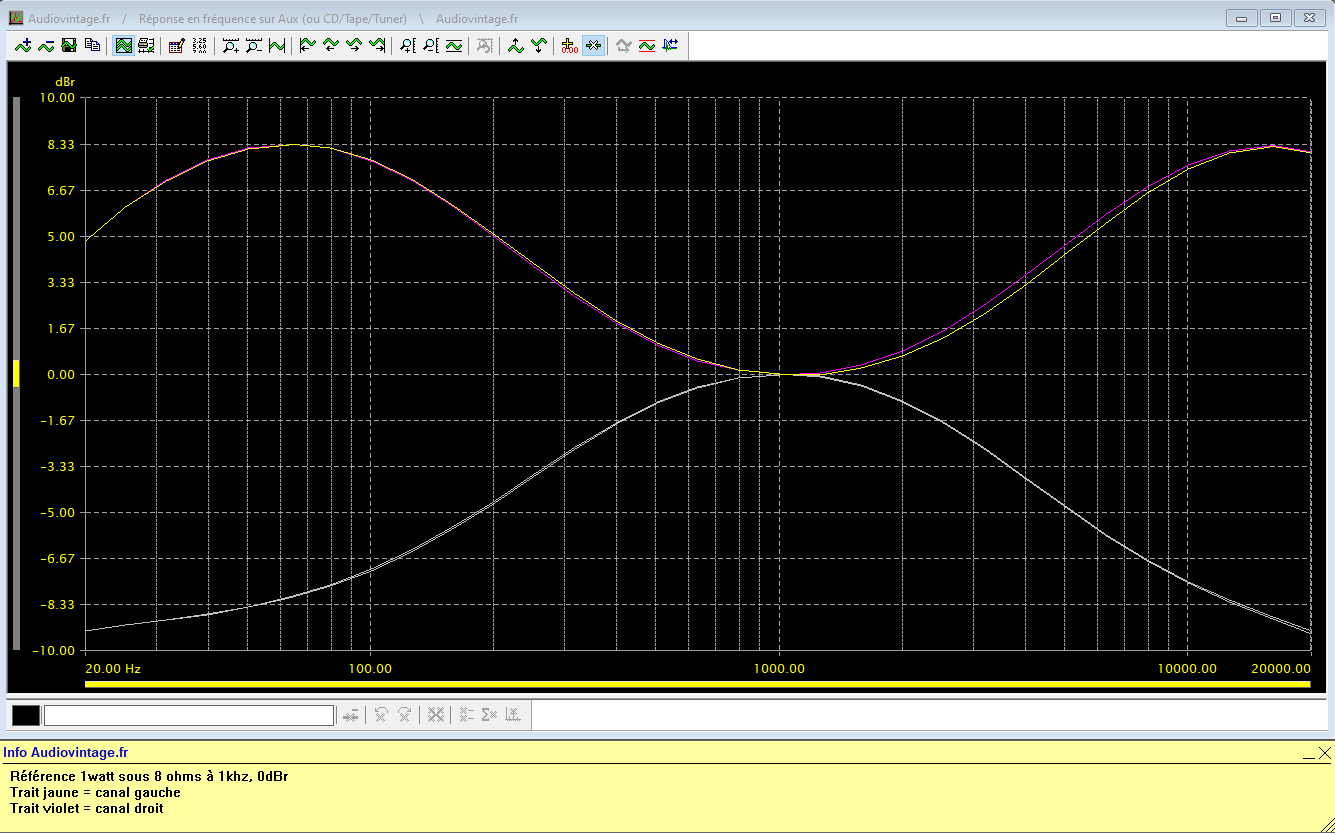

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Kenwood KA-5750 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Kenwood KA-5750 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Kenwood KA-5750 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Kenwood KA-5750 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

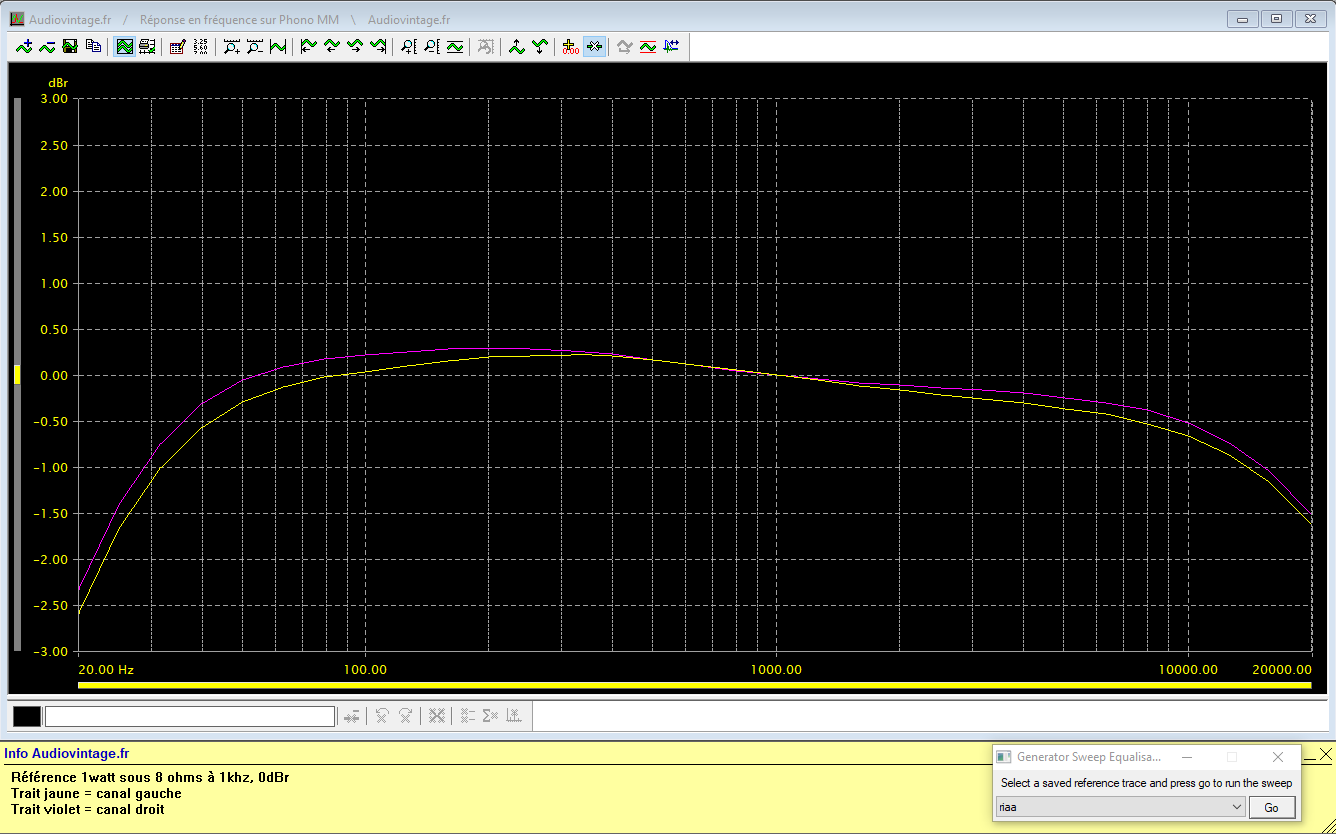

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Kenwood KA-5750 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono

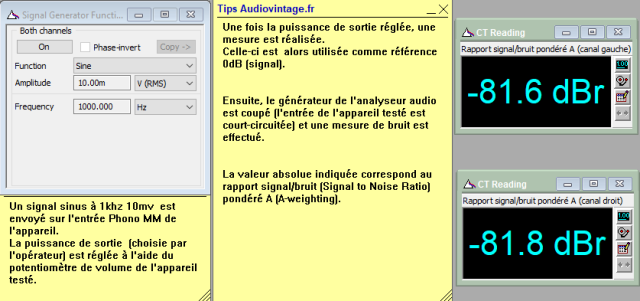

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Kenwood KA-5750 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono

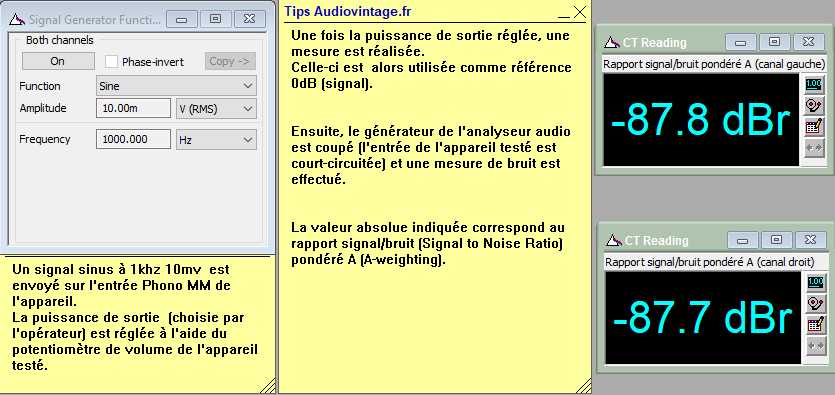

Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Kenwood KA-5750 : signal-carre-a-100hz
Kenwood KA-5750 : signal-carre-a-1khz
Kenwood KA-5750 : signal-carre-a-10khz
Kenwood KA-5750 : temps-de-montee-a-10khz

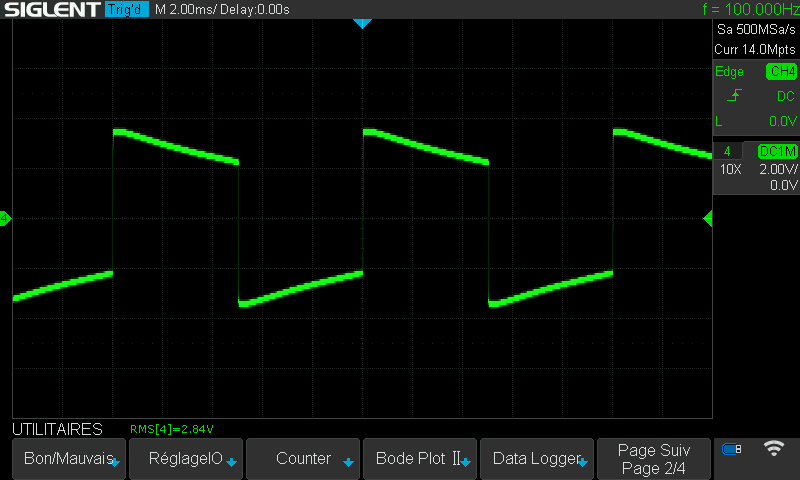

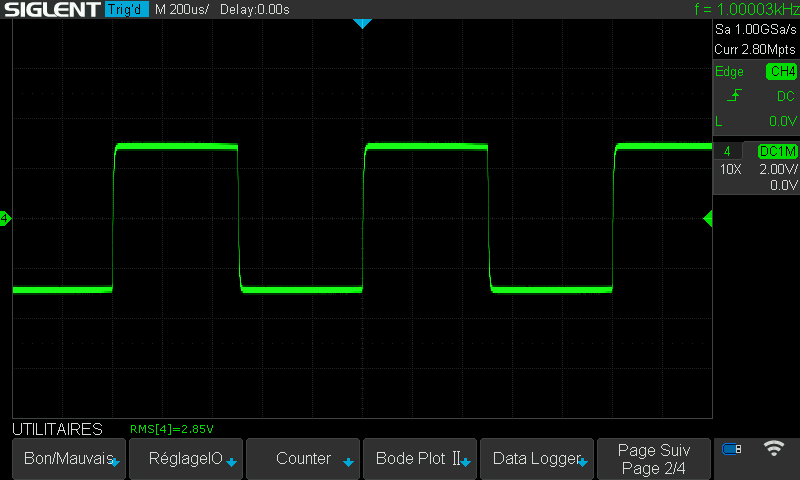

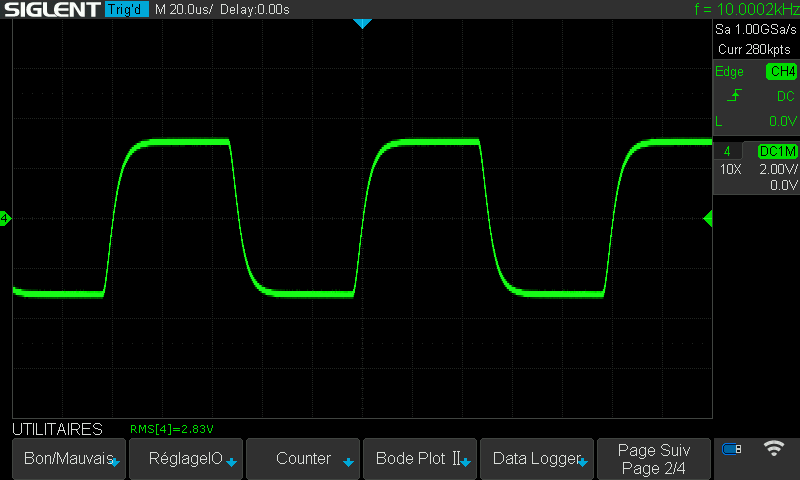

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
