Akai AM-2200

Akai AM-2200 : propre !
En 1976 on pouvait acquérir l’AM-2200, le plus petit amplificateur la gamme Akai. Cette série AM-2×00 est restée au catalogue quelques années avant d’être remplacée par la série AM-2×50 qui n’était plus du tout du même niveau.

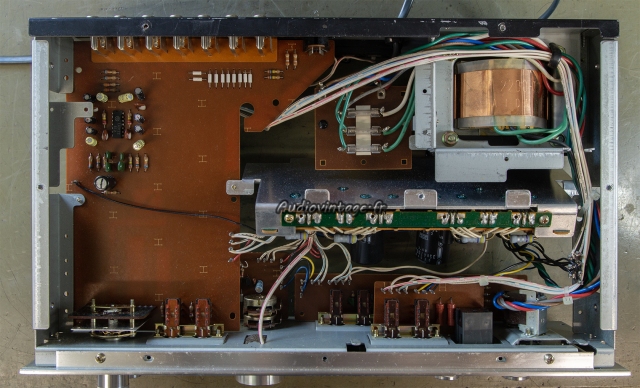

Akai AM-2200 : à son arrivée.
Akai AM-2200 : à son arrivée.
L’exemplaire présenté ici est arrivé fonctionnel à l’atelier. Son propriétaire souhaite une révision complète pour en profiter pleinement.

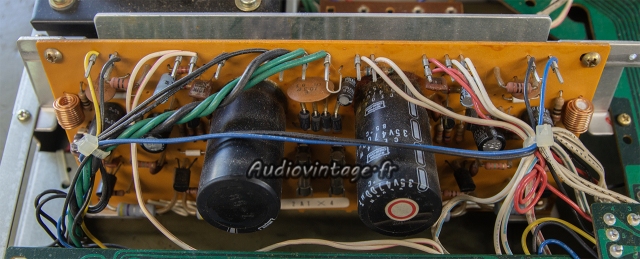

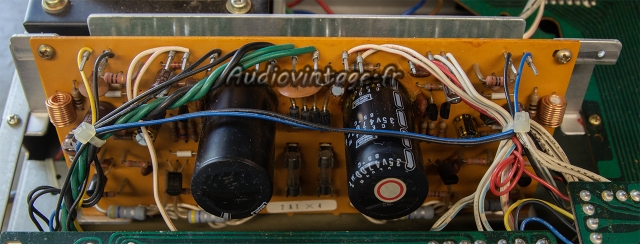

Akai AM-2200 : circuit principal avant révision.

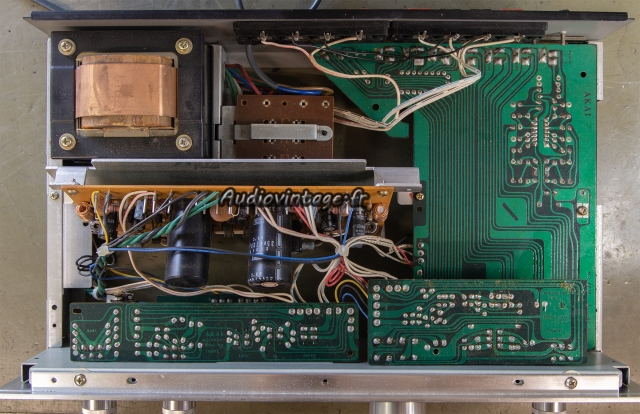

Le circuit principal qui regroupe alimentation et étage driver.

Akai AM-2200 : circuit principal révisé.
Les condensateurs de filtrage d’alimentation sont en parfait état à la mesure et reste donc en place. Tous les autres condensateurs sont remplacés ainsi que les transistors de l’étage d’entrée.
Les résistances ajustables de courant de repos sont désoxydées.

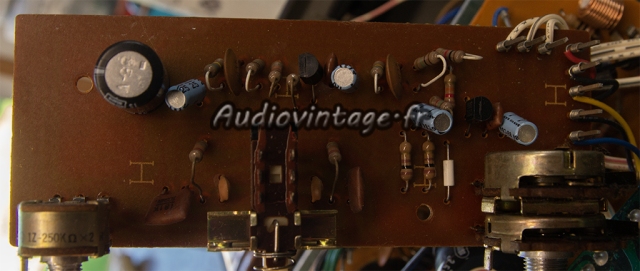

Akai AM-2200 : circuit de tonalité avant révision.
Le circuit de tonalité.

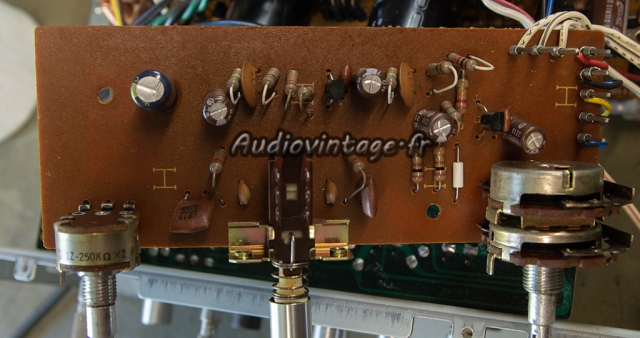

Akai AM-2200 : circuit de tonalité révisé.
Condensateurs chimiques et transistors sont remplacés.

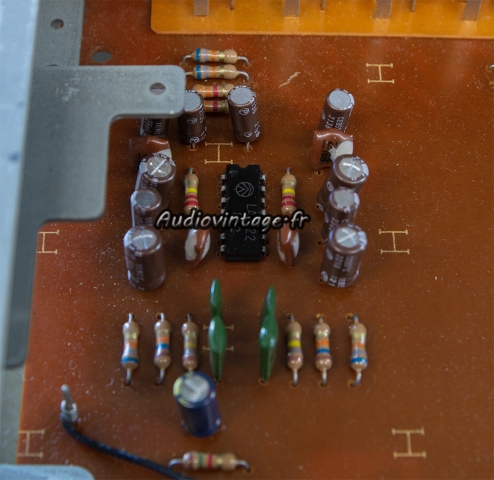

Akai AM-2200 : étage phono avant intervention.
L’étage phono, montage « économique « avec l’utilisation d’un LA3122.

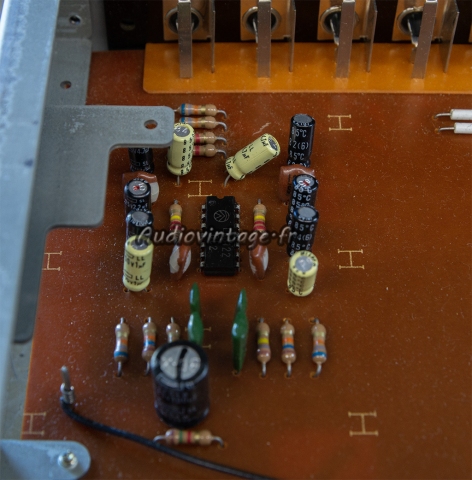

Akai AM-2200 : étage phono révisé.
Tous les condensateurs chimiques sont remplacés.

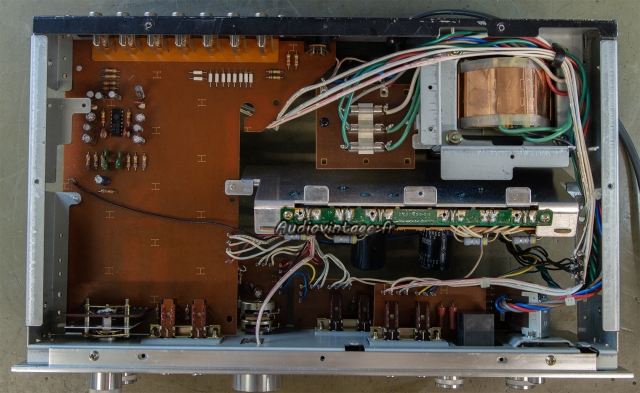

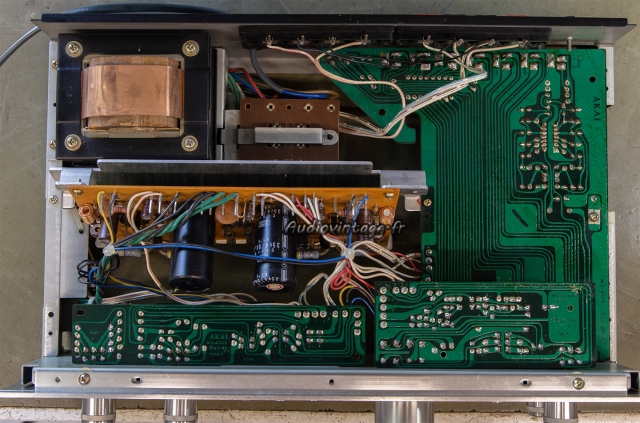

Akai AM-2200 : terminé.
Akai AM-2200 : terminé.
Commandes nettoyées, bias ajustés. Terminé !

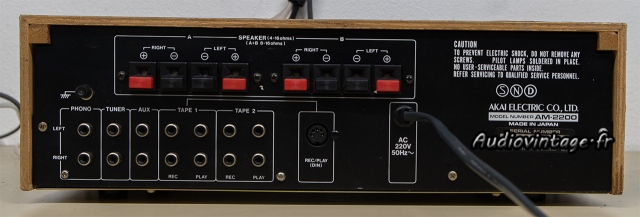

Akai AM-2200 : connectique.
Connectique.

Les mesures sur entrée Aux :

Akai AM-2200 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Akai AM-2200 : distorsion-a-2x20w-sous-8-ohms-entree-aux
Distorsion à 2x20w sous 8 ohms, entrée aux.

Akai AM-2200 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Akai AM-2200 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Akai AM-2200 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Akai AM-2200 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Akai AM-2200 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Akai AM-2200 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x20w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Akai AM-2200 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Akai AM-2200 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Akai AM-2200 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

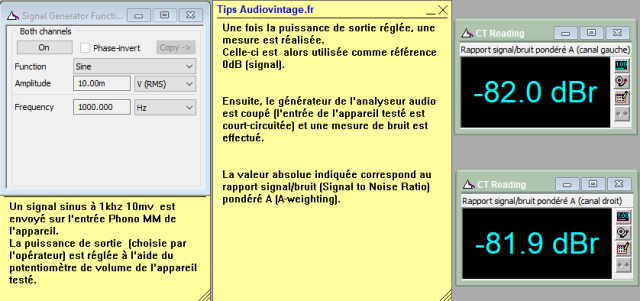

Akai AM-2200 : rapport-signal-bruit-a-2x20w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x20w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Akai AM-2200 : signal-carre-a-100hz
Akai AM-2200 : signal-carre-a-1khz
Akai AM-2200 : signal-carre-a-10khz

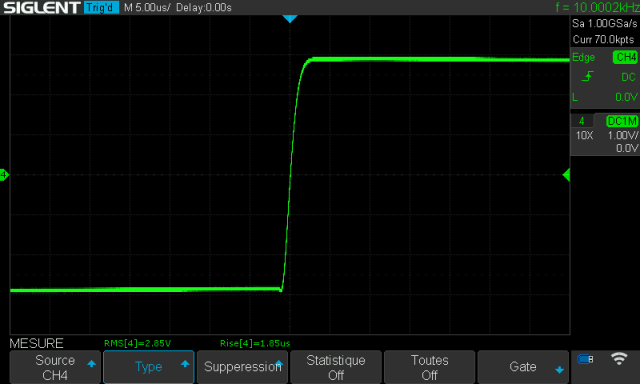

Akai AM-2200 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
