Le Yamaha M-2 est un excellent bloc de puissance, et c’est encore meilleur quand celui-ci fonctionne correctement.

Son propriétaire se plaint d’un canal qui disparait de temps en temps. La bête est dans son état d’origine et va recevoir un révision complète.

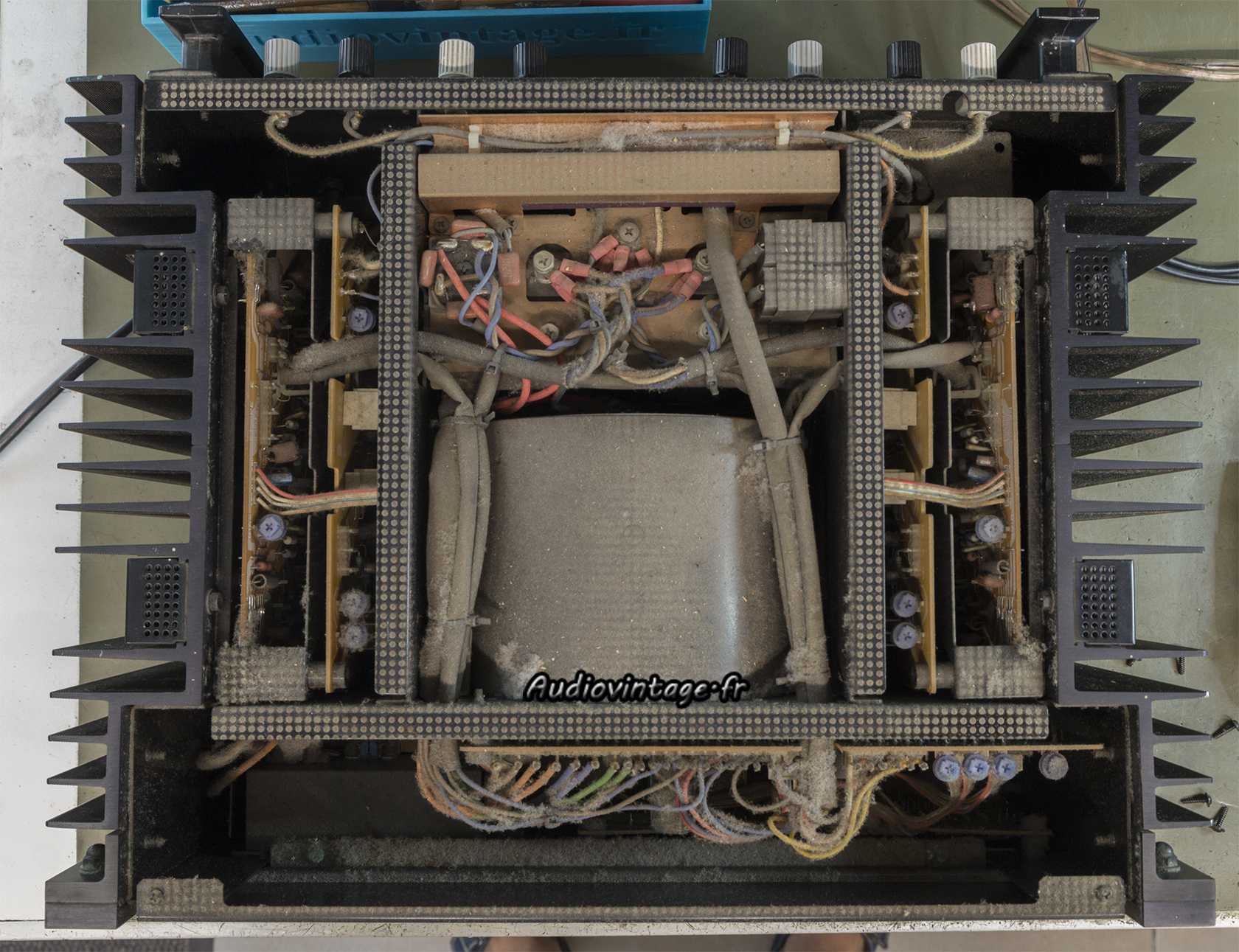

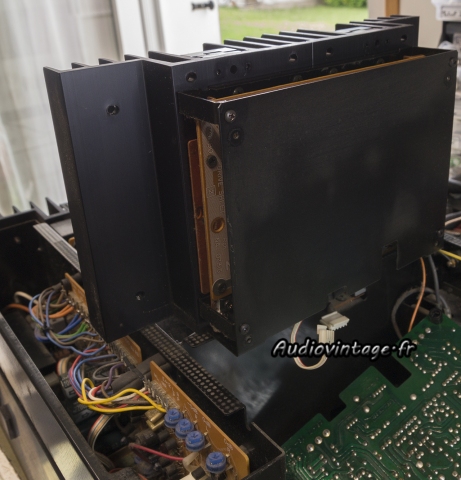

Le démontage des circuits de puissances est particulier. Rien de compliqué au demeurant mais il est préférable de consulter le manuel technique avant d’attaquer.

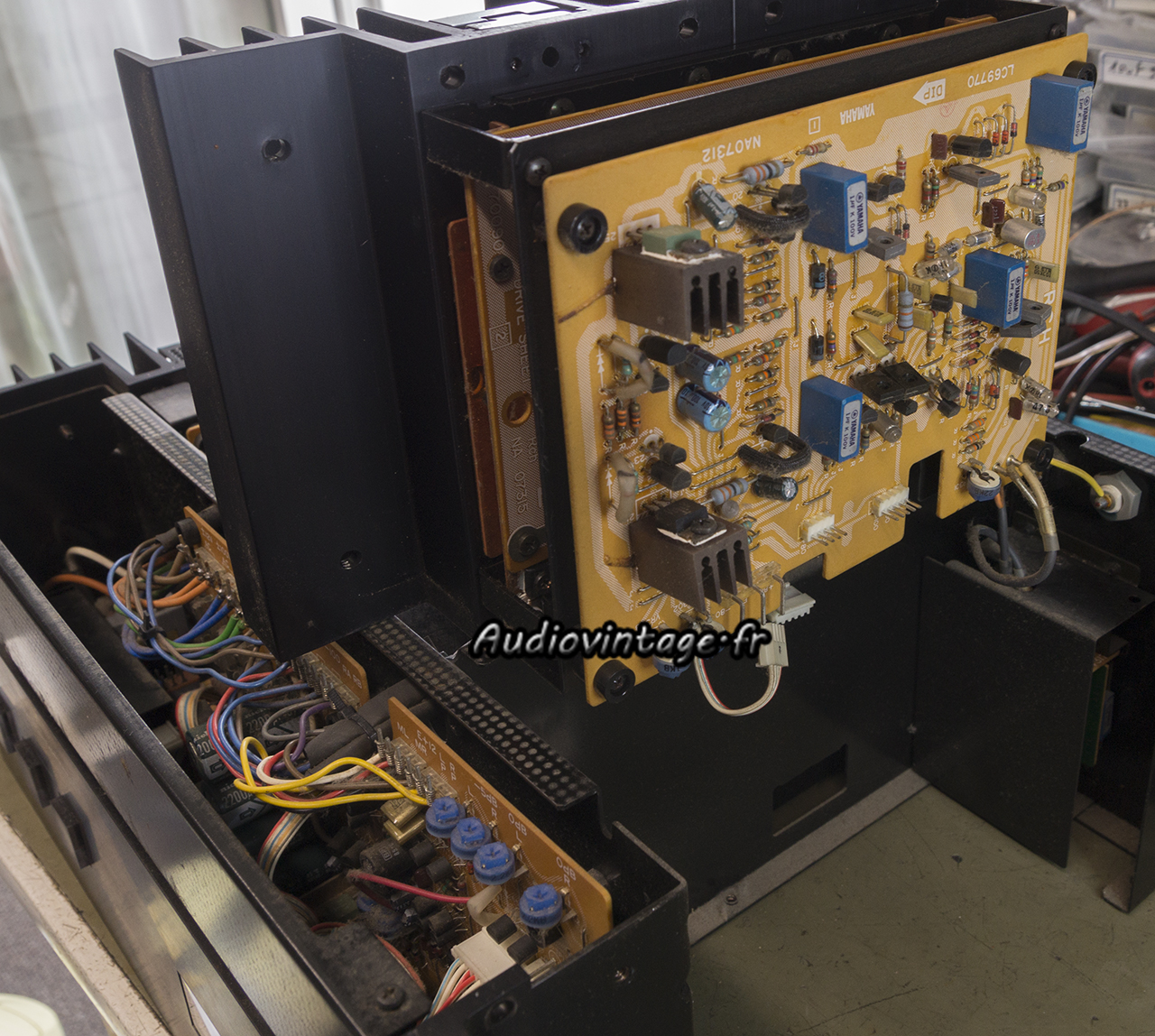

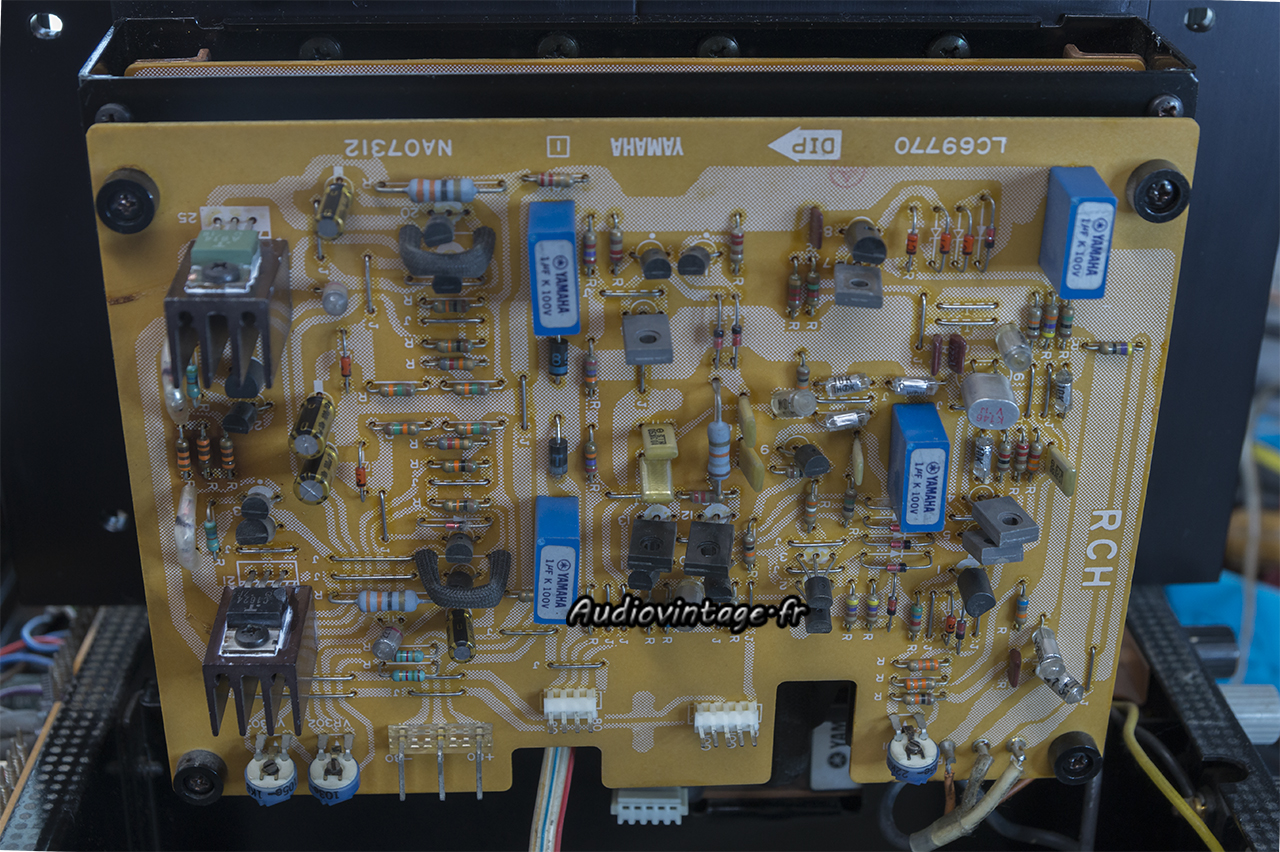

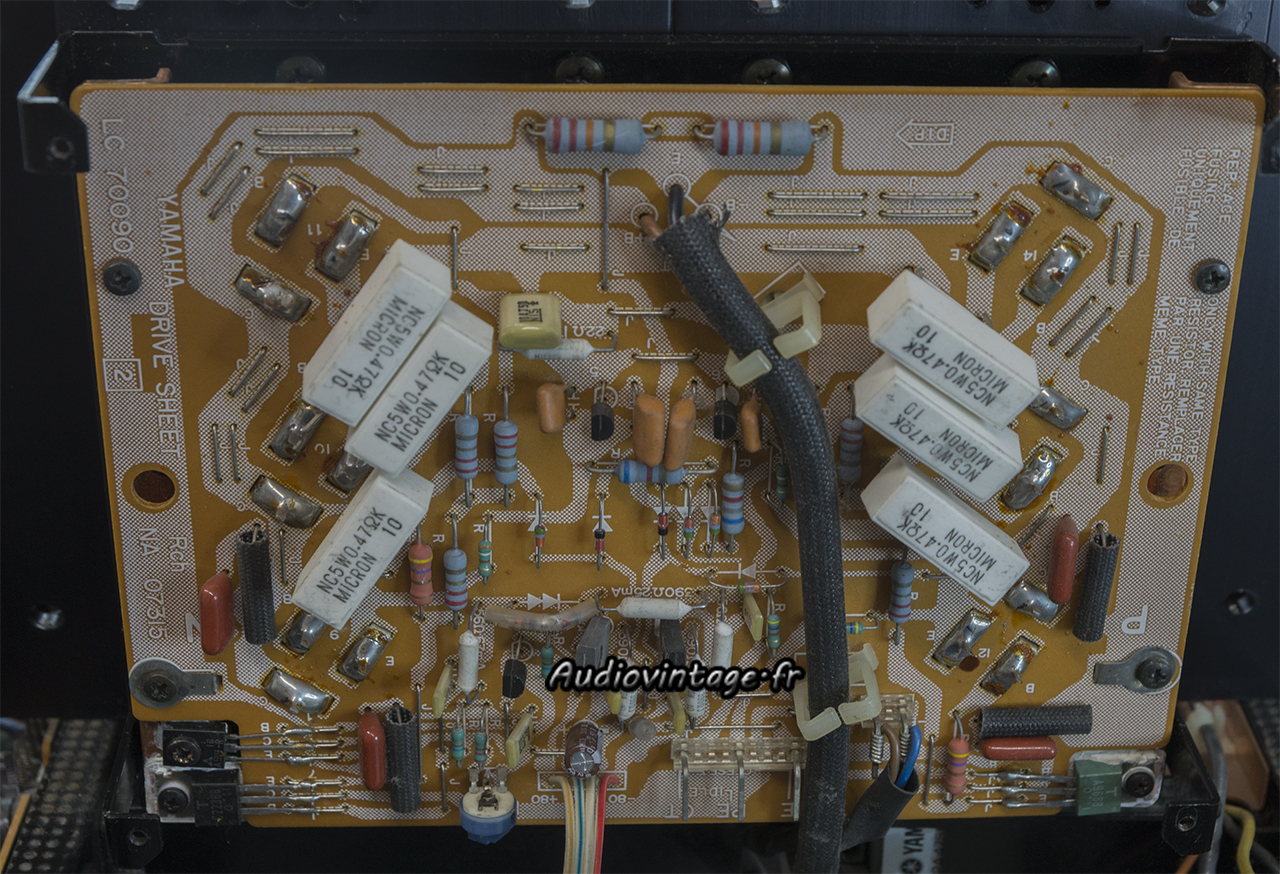

Le circuit « driver ».

Ici l’intervention consiste au contrôle de nombreux composants, particulièrement les résistances fusibles, très utilisées par le constructeur.
Le seul condensateur chimique présent est remplacé.

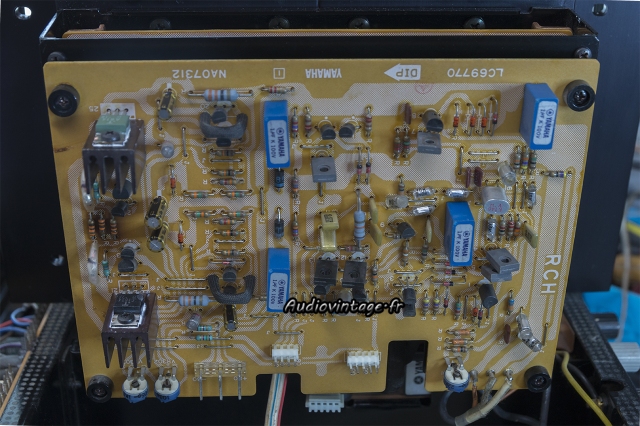

Sur le circuit d’entrée, les deux transistors TO-220 montés sur radiateurs ont été retirés, nettoyés, testés puis remontés avec de la graisse fraiche. Les radiateurs sont théoriquement collés sur le circuit. Avec l’âge, la colle n’agit plus et un effort important est donc observé sur les soudures du transistor. Les radiateurs sont donc proprement recollés.
Les quelques condensateurs chimiques présents sont remplacés.

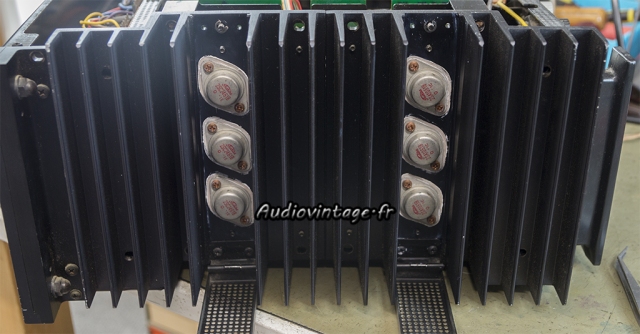

Tous les transistors de puissances ont été retirés, les pattes désoxydées, testés, puis remontés sur des micas neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

Le souci constaté par le propriétaire est lié à l’état des contacts des relais de protections.

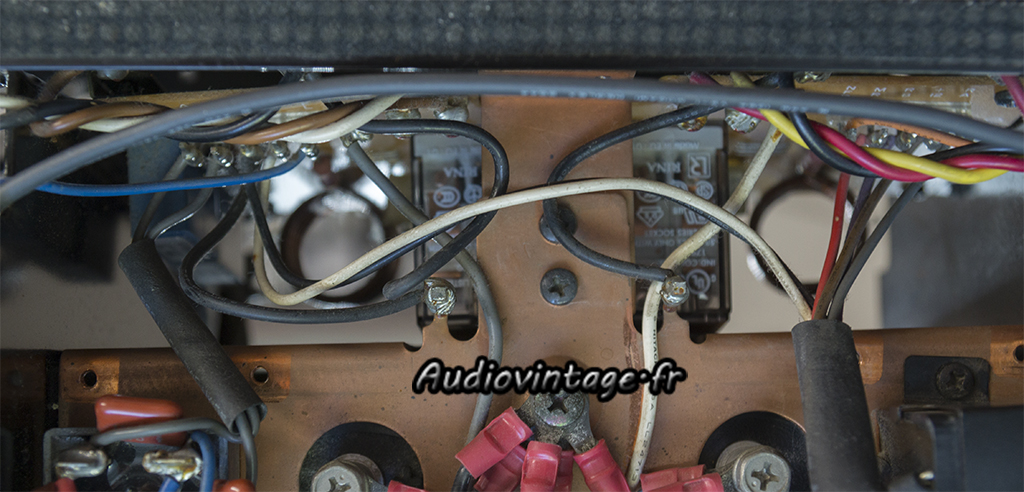

Ces derniers sont peu visibles et peu accessibles.

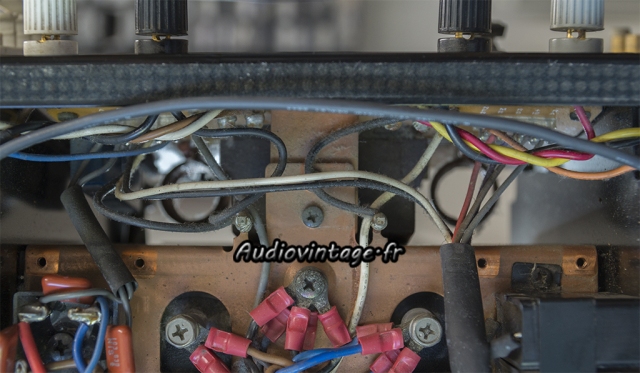

J’ai préféré jouer la sécurité en les remplaçant par des neufs sans tentative de nettoyage des originaux.

Démontage en cours de la façade. On note un début d’oxydation du côté gauche, qu’il va falloir traiter (le démontage de certaines vis a été laborieux…)

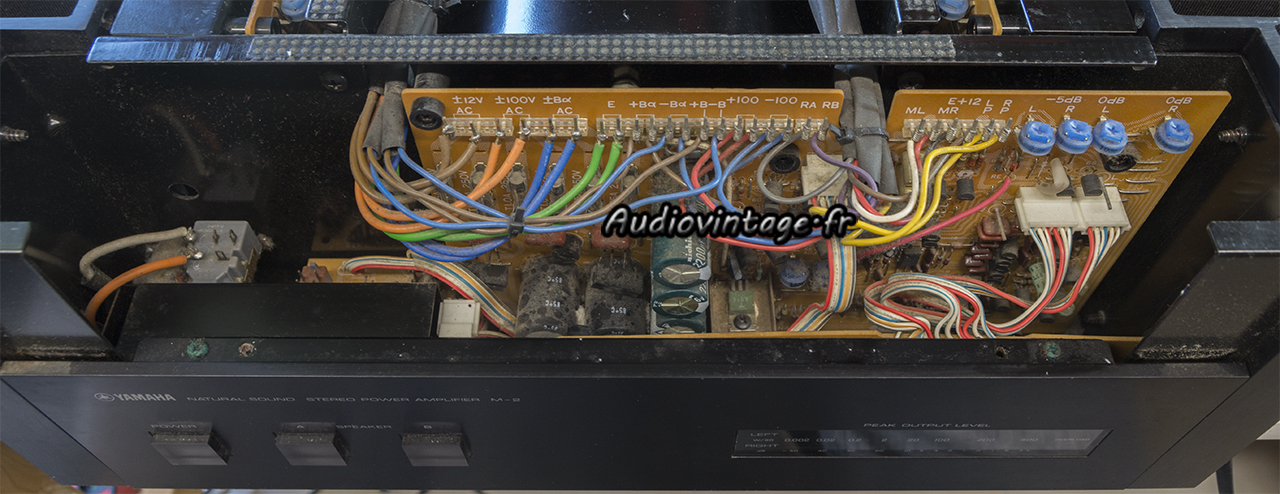

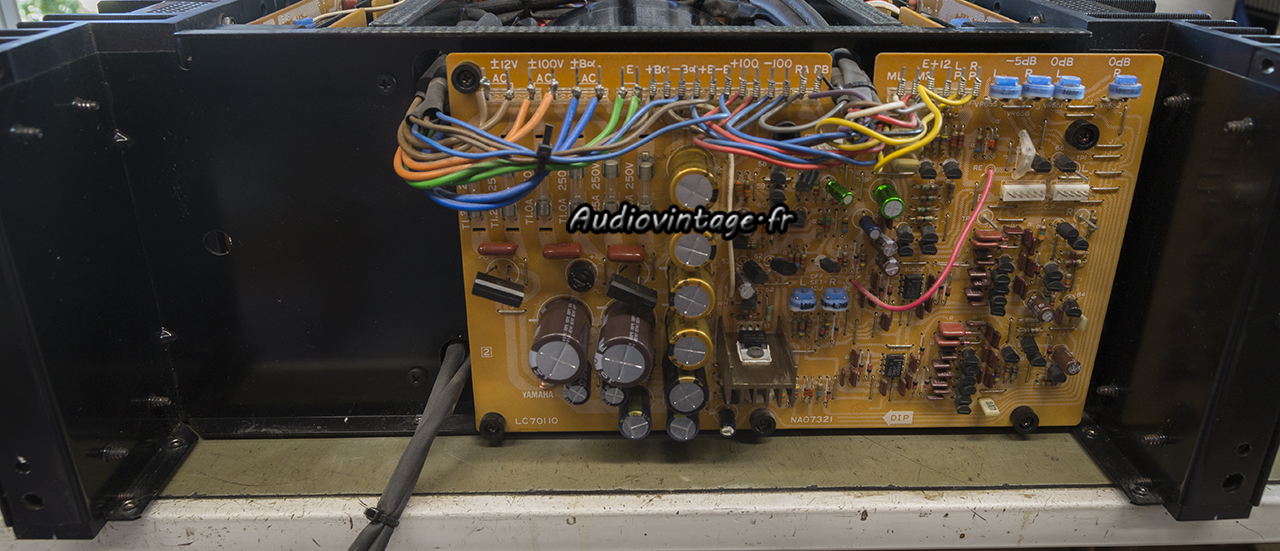

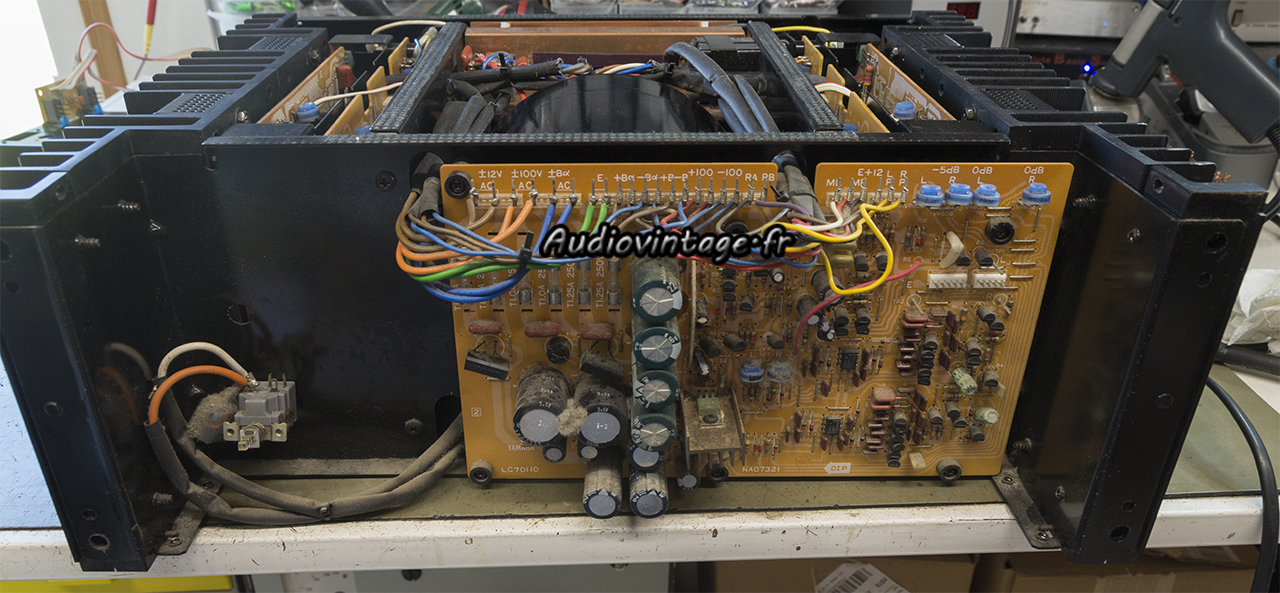

On y voit plus clair. Le circuit d’alimentation et de gestion des vumètres.

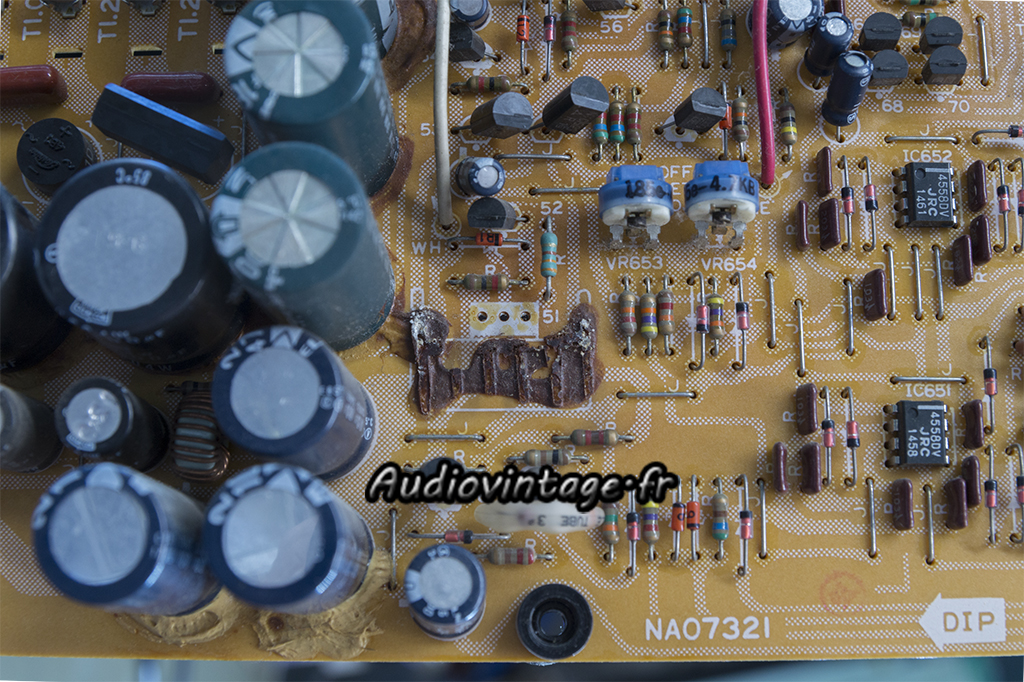

L’ensemble transistor/radiateur a été retiré. Même souci que celui rencontré plus haut. La colle ne fait plus son office, et pire elle ronge les pattes des composants qui pourraient y « tremper ».

Par sécurité, le transistor en question est remplacé, remonté avec de la graisse fraiche sur le radiateur, qui après nettoyage du circuit, est recollé.
Les condensateurs chimiques sont remplacés, certaines soudures en mauvais état ont été refaites.

Les ampoules des voyants ont lâché pendant mon intervention et ont donc été remplacées.
Oxydation traitée, visserie remplacée.
Les potentiomètres de gain d’entrée situés à l’arrière de l’appareil étaient bien encrassés, ils ont été nettoyés. Les tensions d’alimentation, les courant de repos et les offsets sont ajustés.

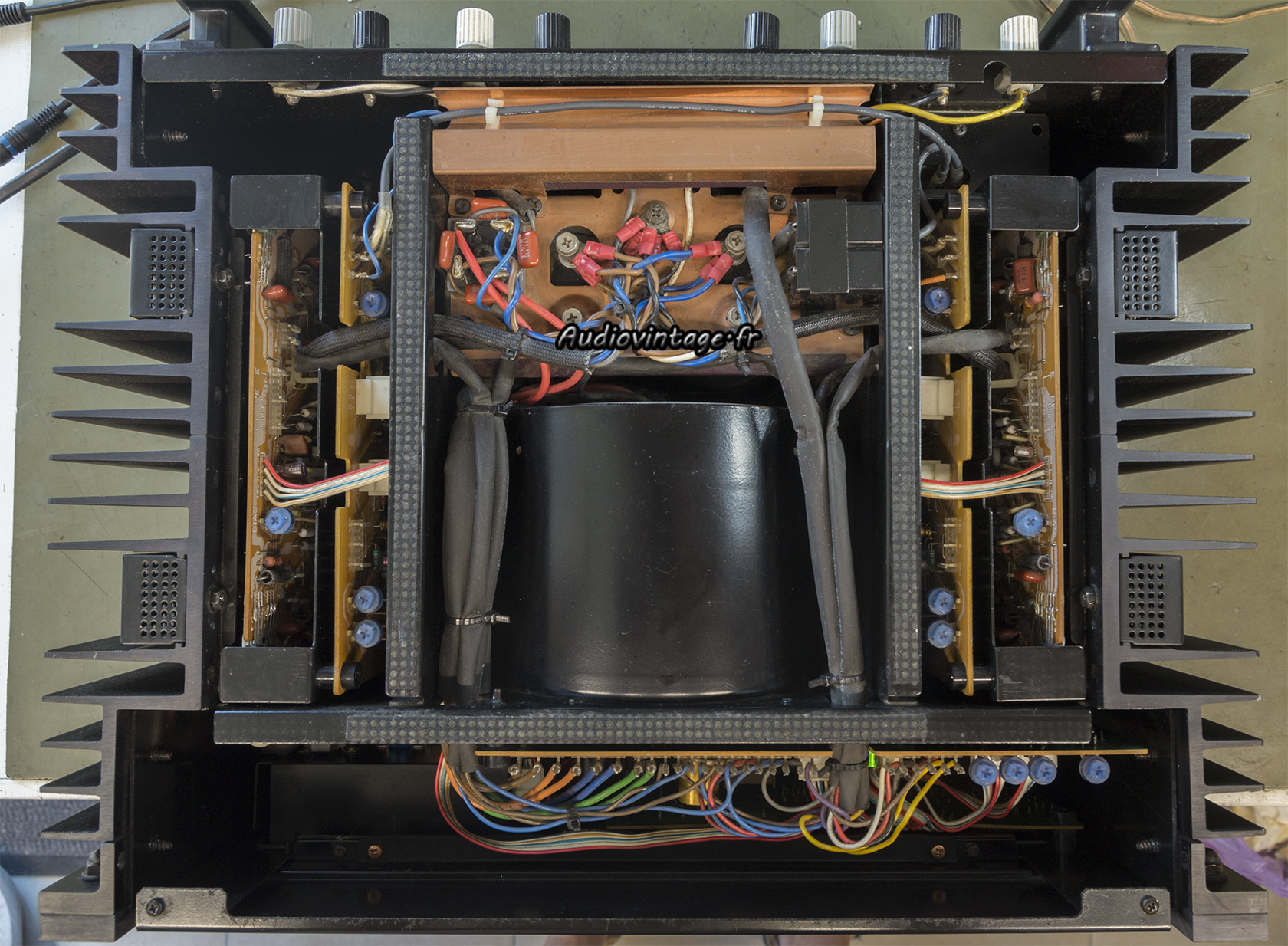

Terminé.

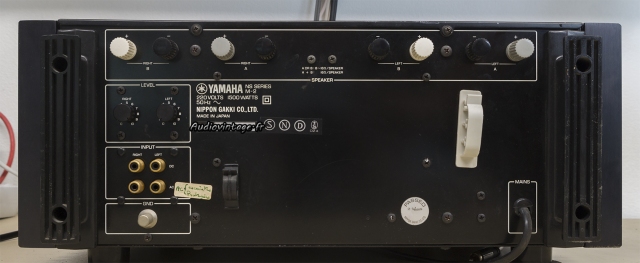

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

Distorsion à 2x200w sous 8 ohms, puissance nominale.

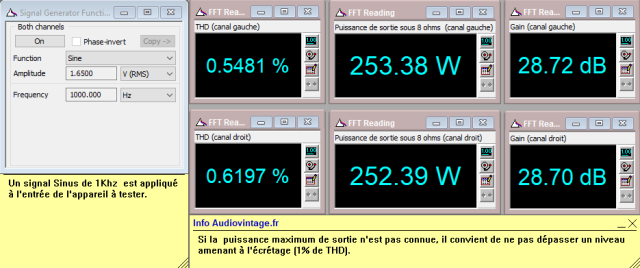

Distorsion à 2x250w sous 8 ohms, on arrive à l’écrêtage.

Réponse en fréquence à 2x1w sous 8 ohms.

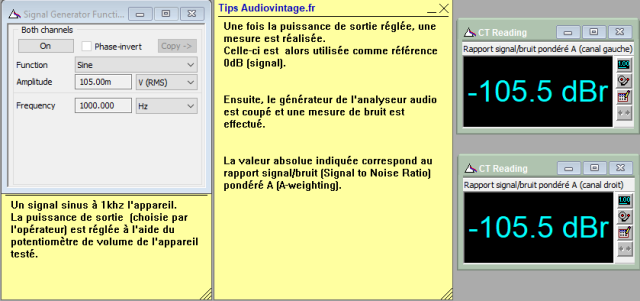

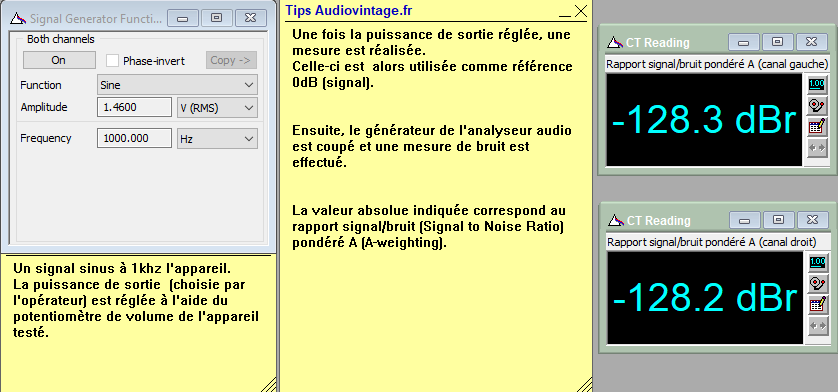

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x20w sous 8 ohms.

Les mesures à l’oscilloscope :

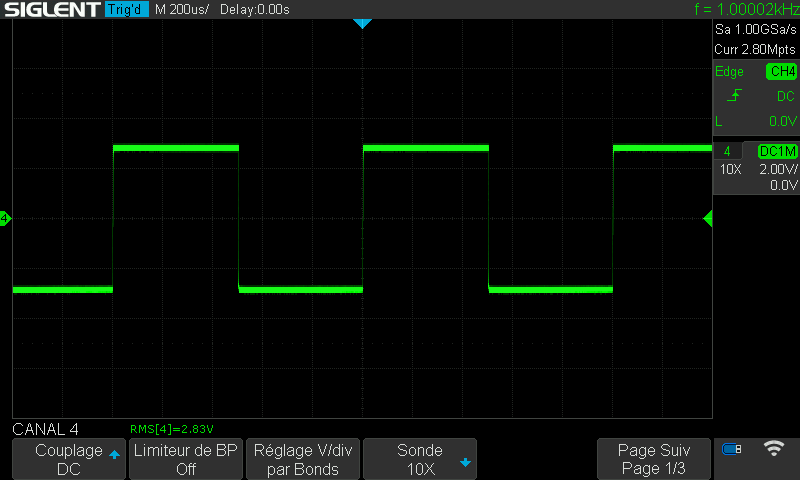

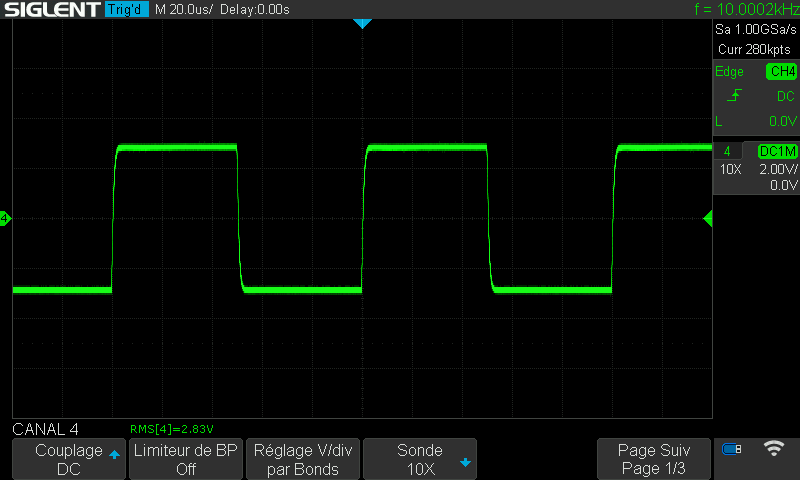

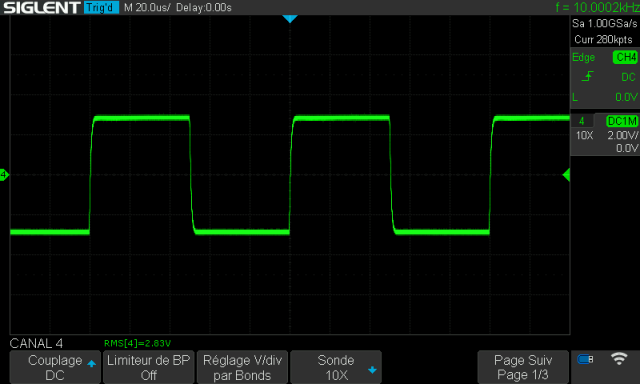

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
