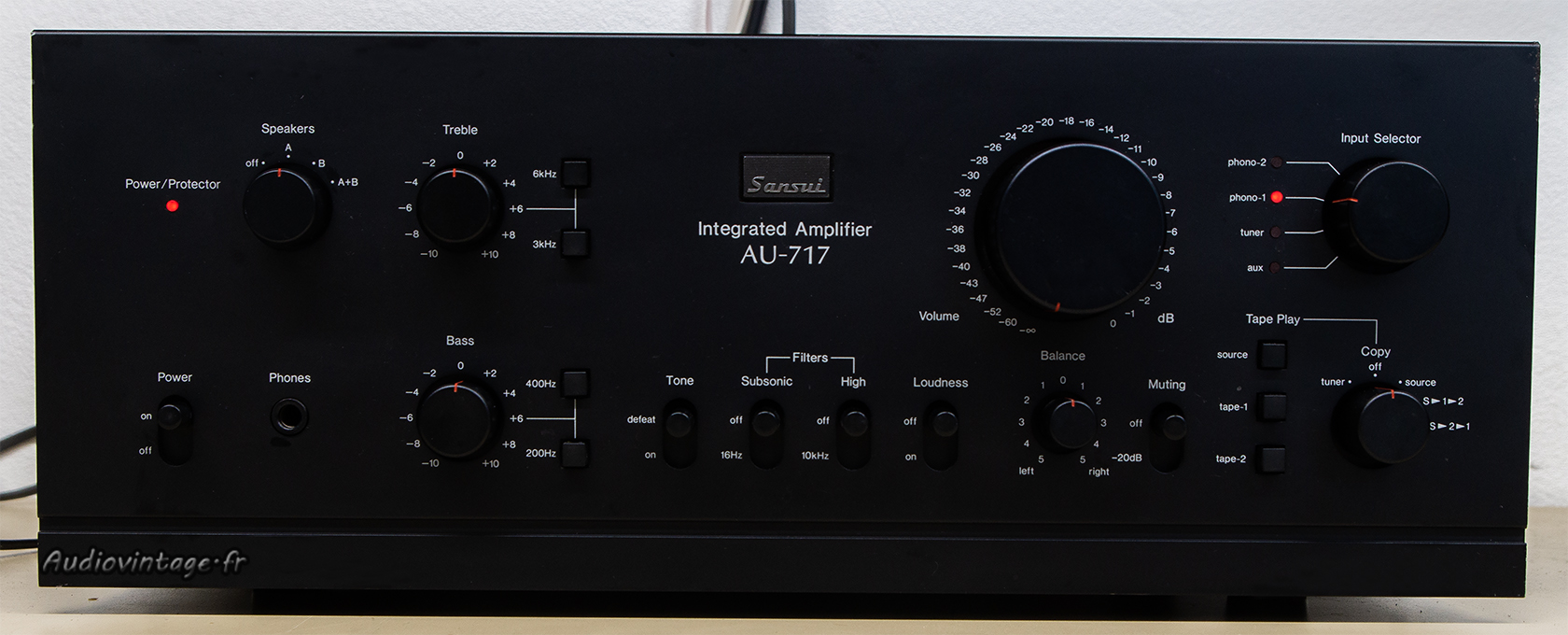

Un Sansui AU-717 en panne et laissé de côté pendant de longues années. Défi relevé !

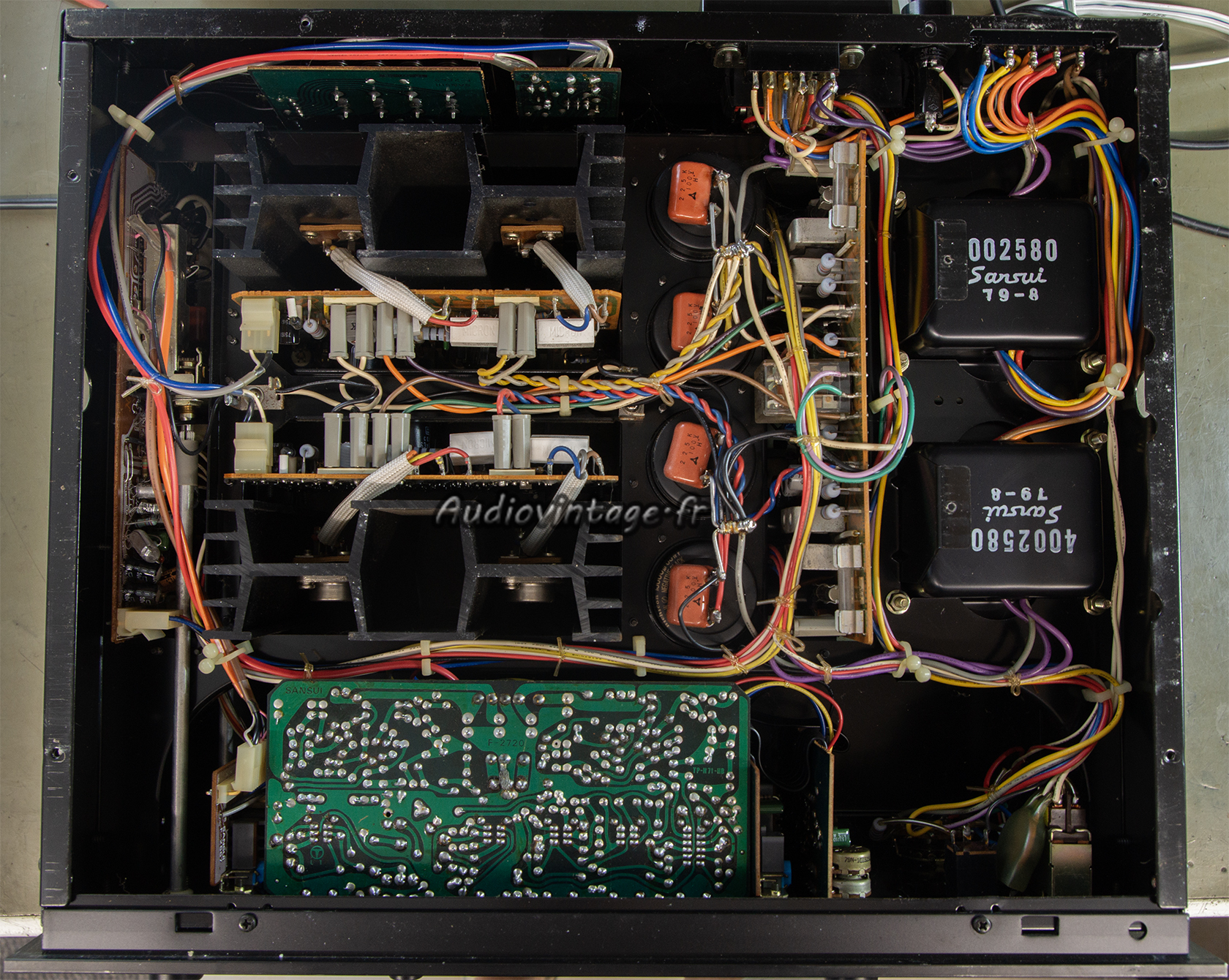

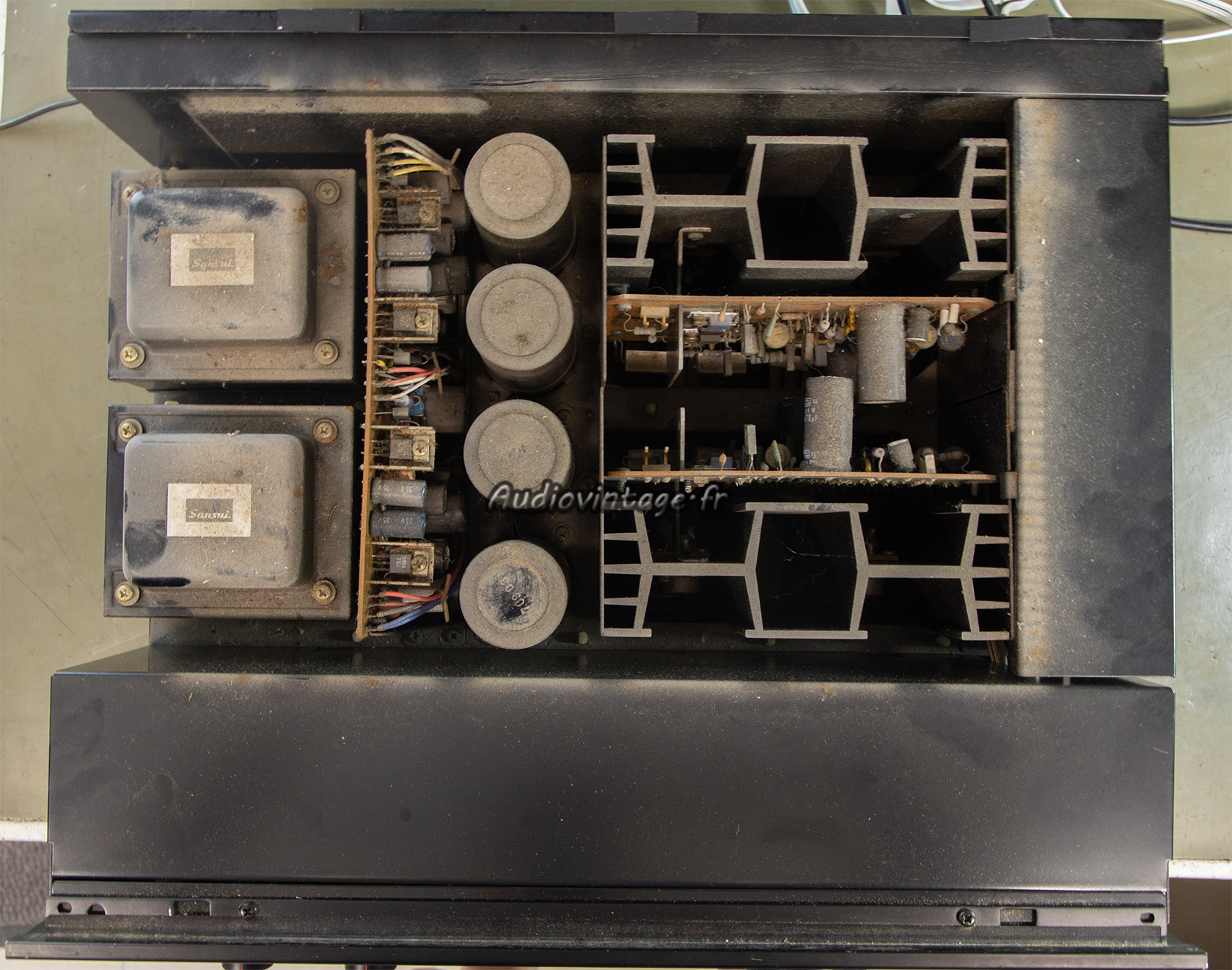

Il est en état d’origine, il y a un peu d’oxydation de surface. Je le démarre doucement au variac puis le constate qu’en effet, il est en panne sur les deux canaux sur la section « ampli » et que sur la section « préampli » le canal droit distord fortement.

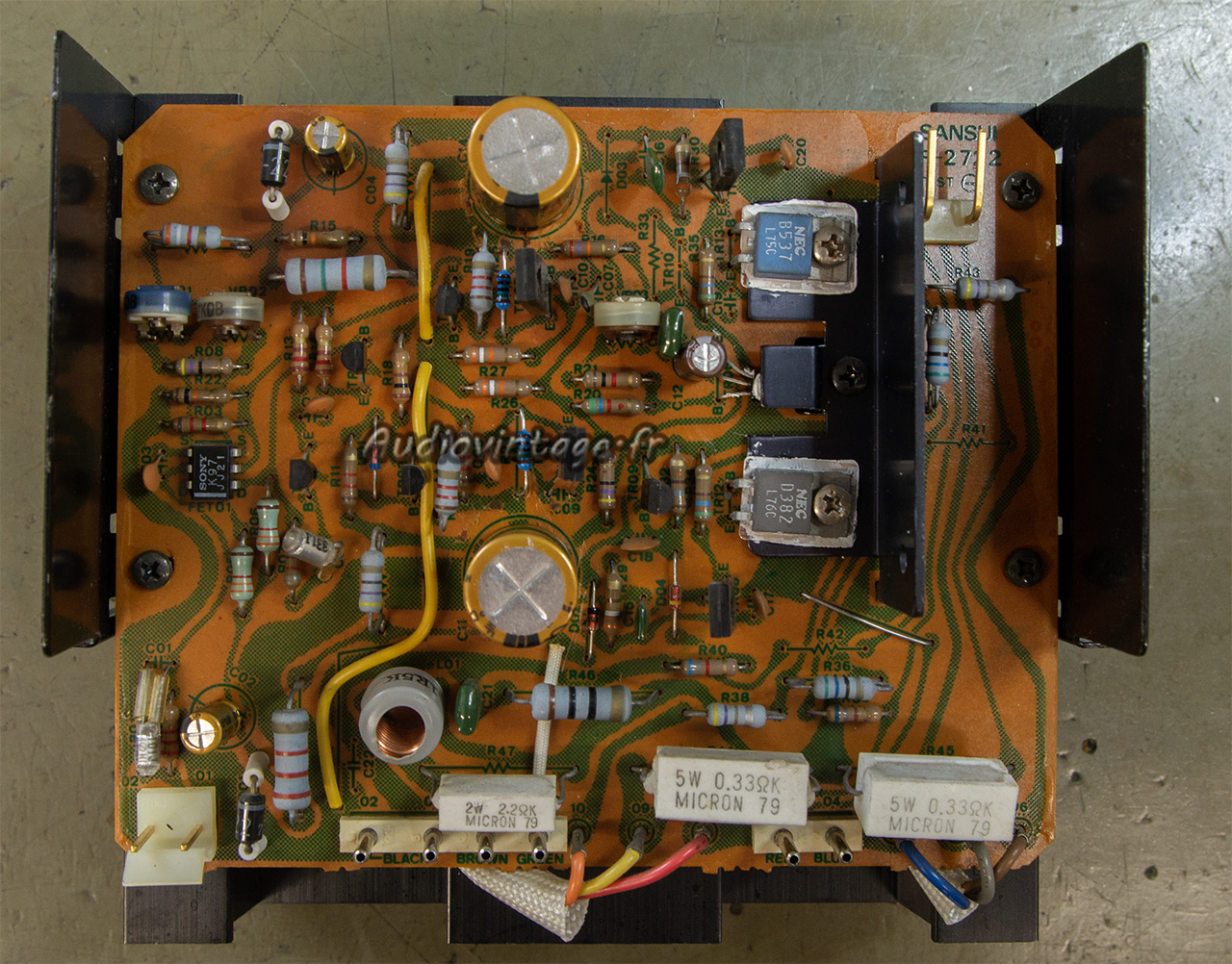

Retrait d’un des deux circuits « drivers ».

Ici, tous les condensateurs chimiques, résistances fusibles et certains transistors sont remplacés.
La colle corrosive ayant rongée la patte d’une diode, celle-ci est également changée.

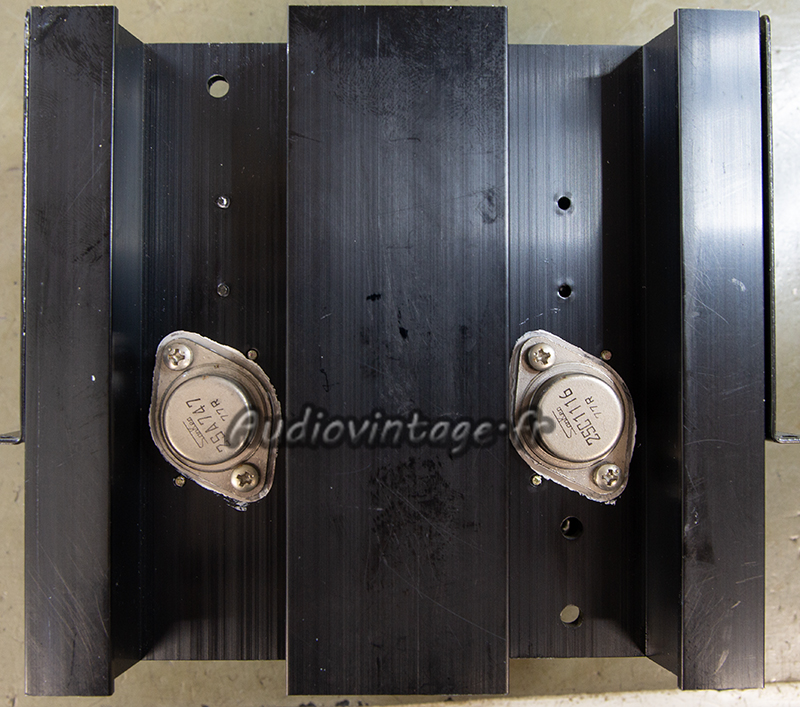

Les transistors de puissance sont retirés, nettoyés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

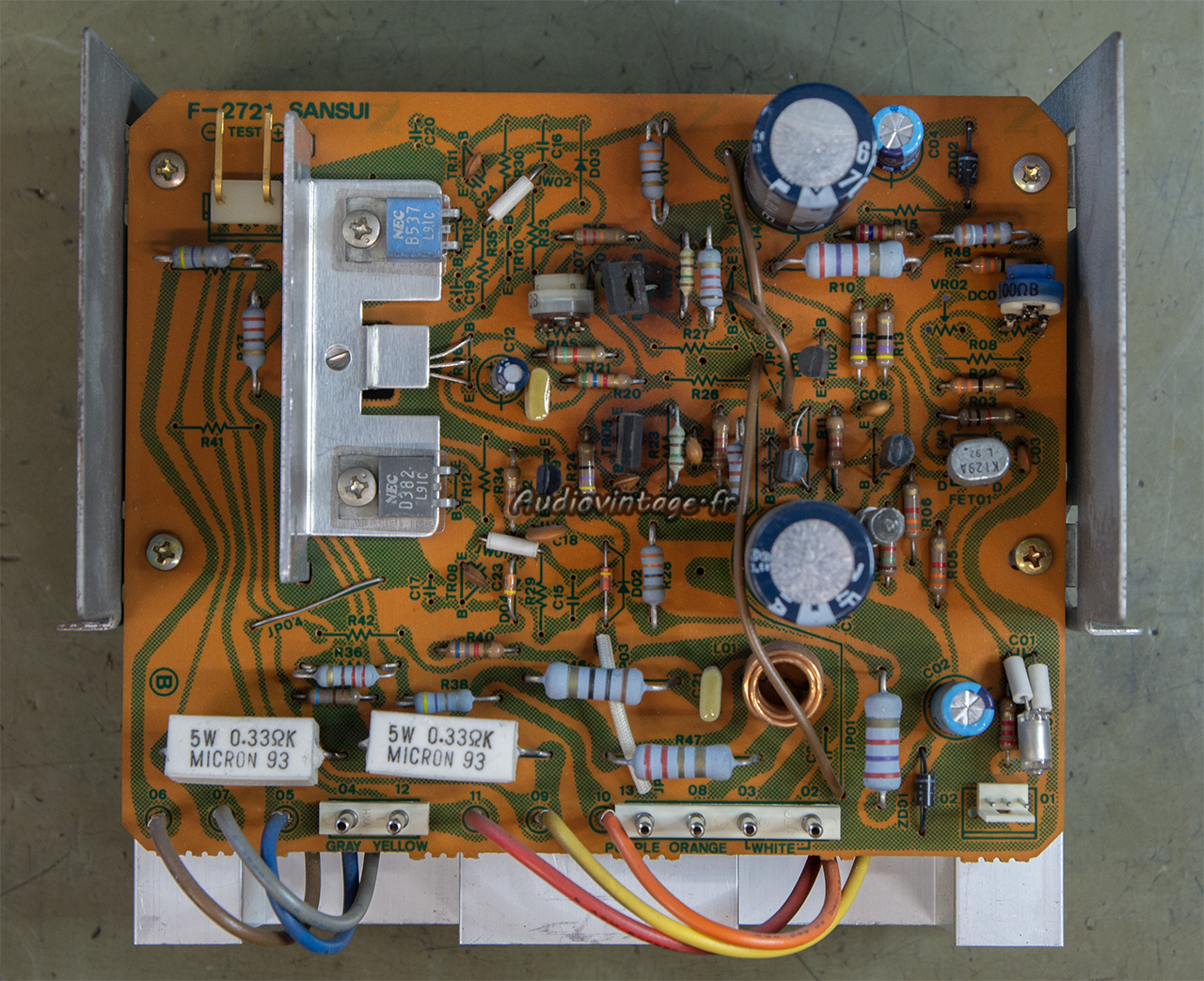

Le second canal reçoit des soins identiques.

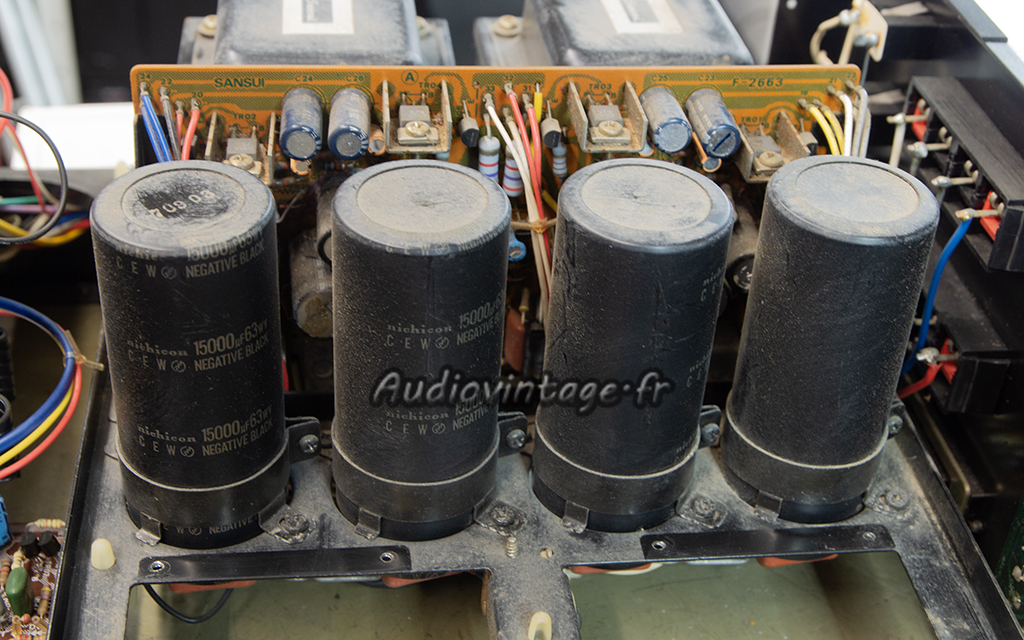

Les quatre condensateurs de filtrage d’alimentation sont très fatigués, certains sont largement sous la barre des 10.000uf pour 15000uf annoncés.
Leur retrait permettra un accès plus aisé au circuit d’alimentation/protection.

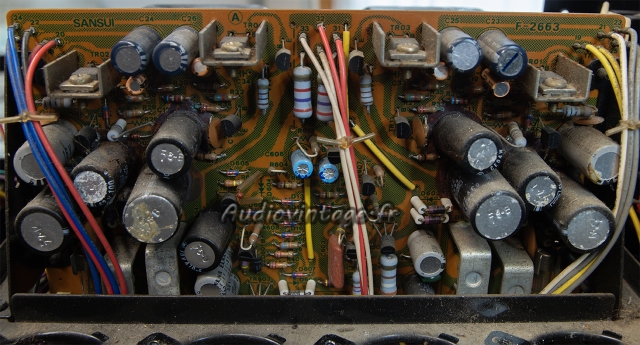

Le voici, et ce n’est pas brillant. La colle a rongé les pattes de certains composants qui devront être remplacés.

Tous les condensateurs chimiques ainsi que certains transistors, résistances et diodes sont remplacés.
Le relais de protection HP a été retiré, ouvert, et ses contacts désoxydés.

Les nouveaux condensateurs de filtrage prennent place.

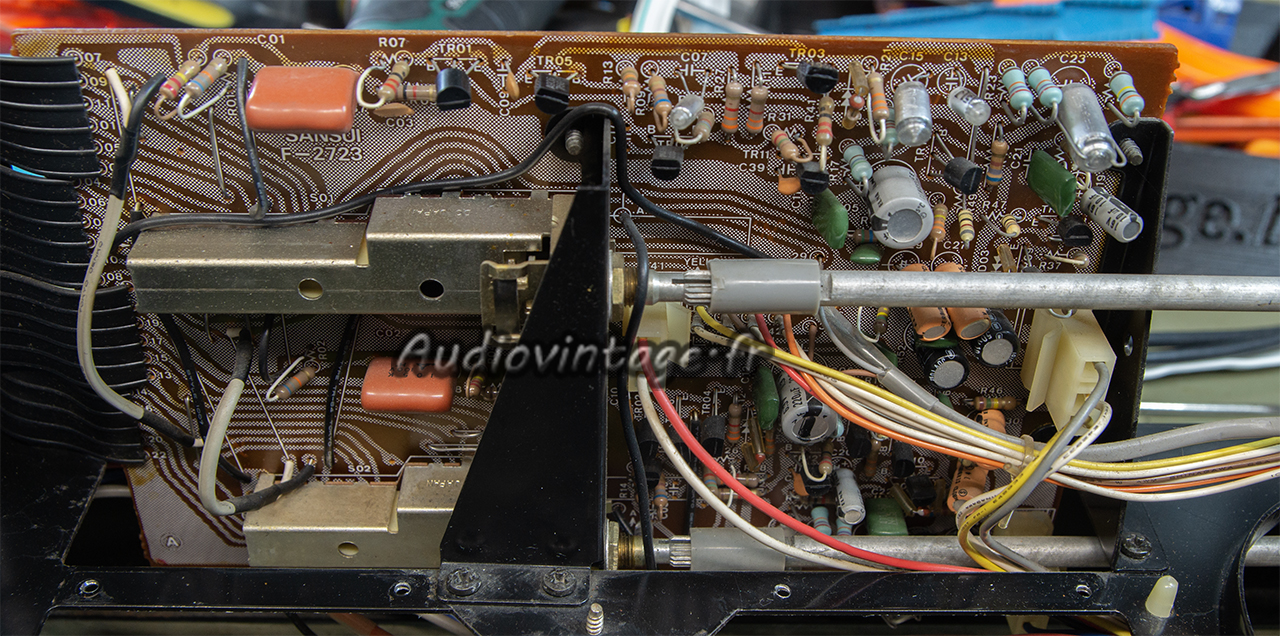

L’étage phono.

Ici encore, toutes les résistances fusibles et les condensateurs chimiques sont remplacés, tout comme la plupart des transistors.

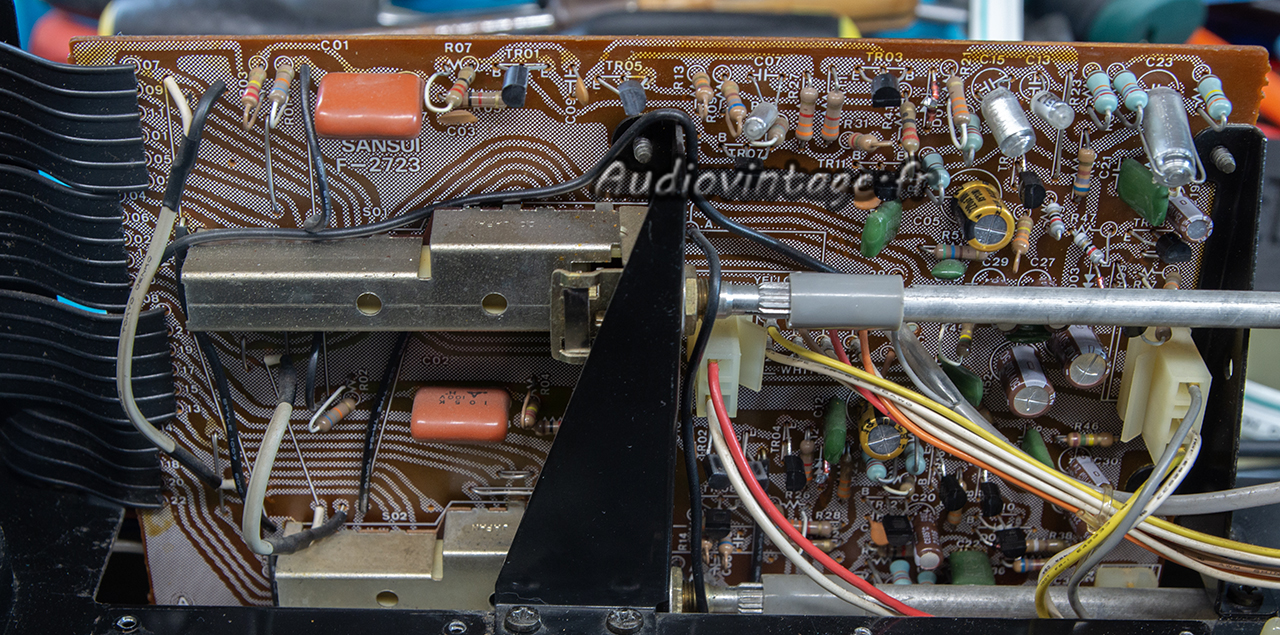

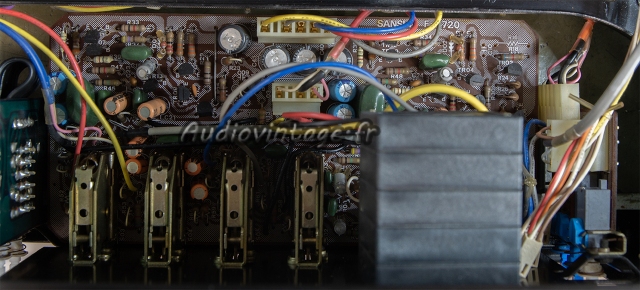

Le circuit de tonalité/filtres.

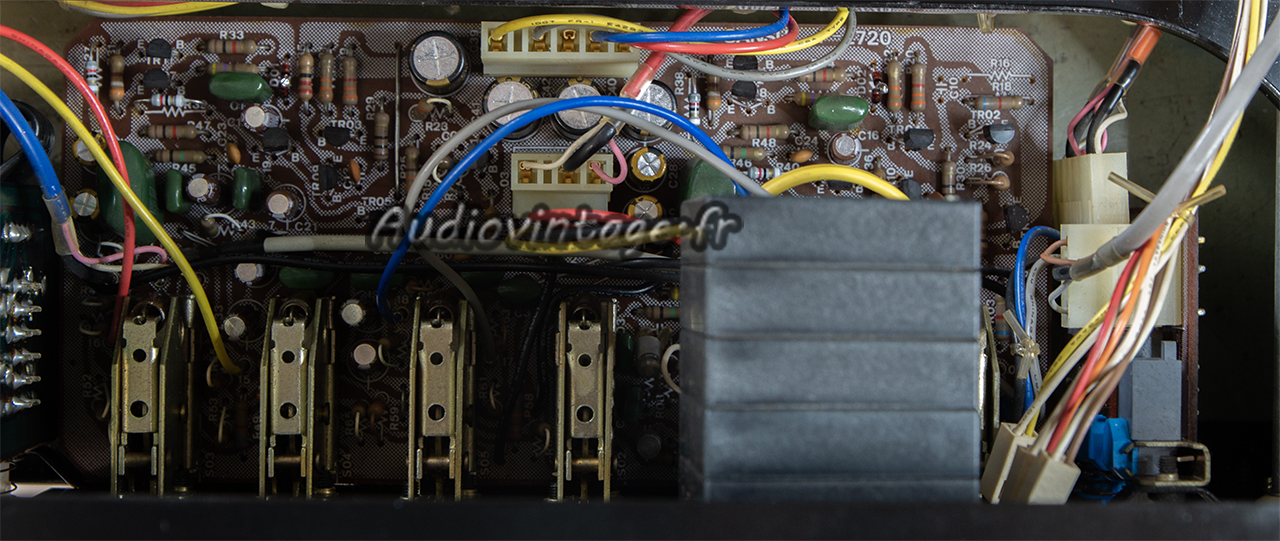

Toutes les résistances fusibles, tous les transistors, tous les condensateurs chimiques et certaines diodes sont remplacées.

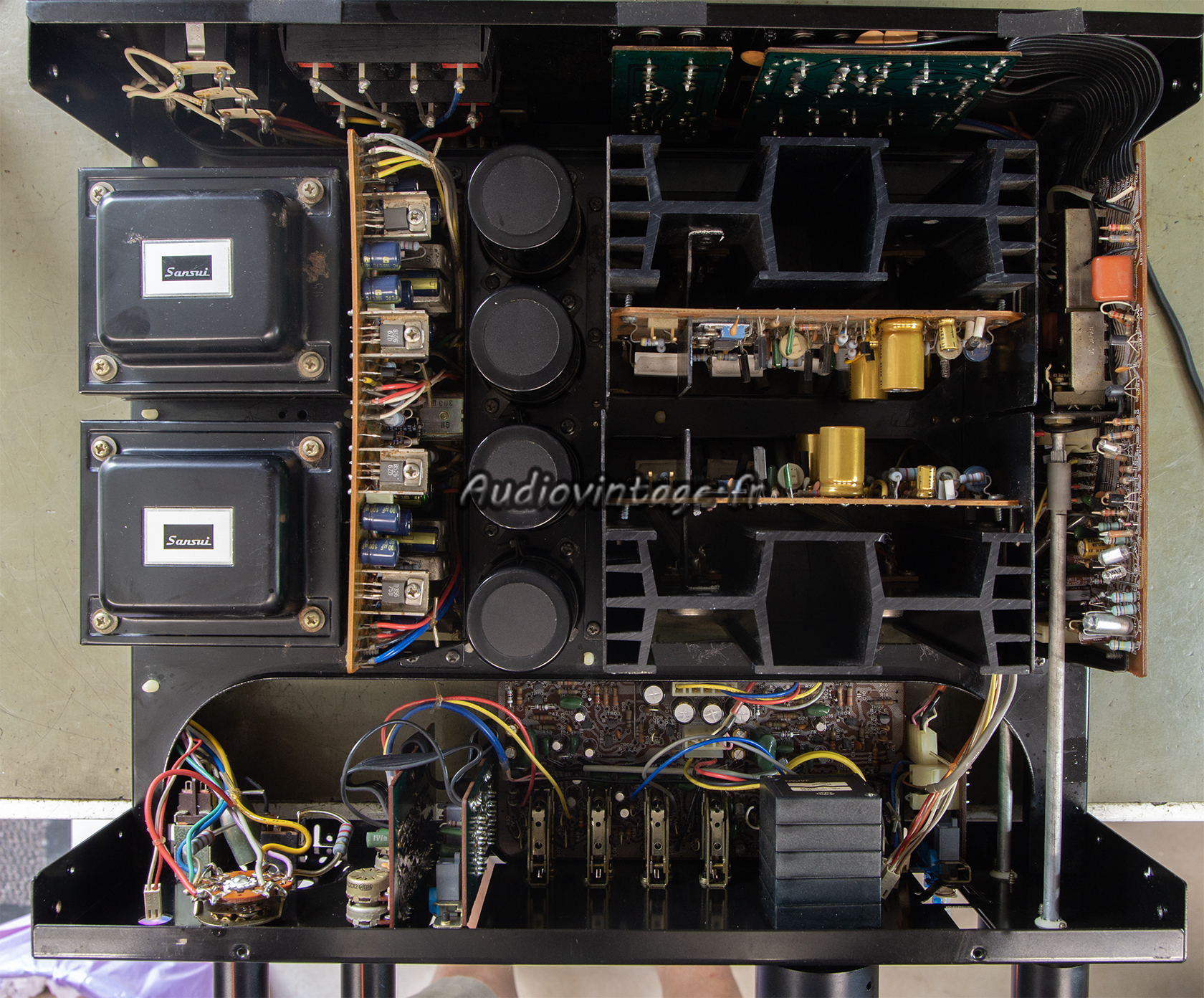

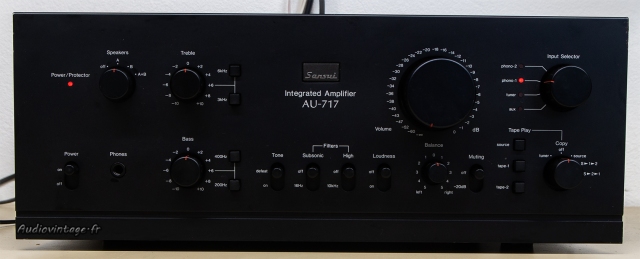

Les commandes sont nettoyées. Les courants de repos et tensions d’offsets sont ajustées. Terminé.

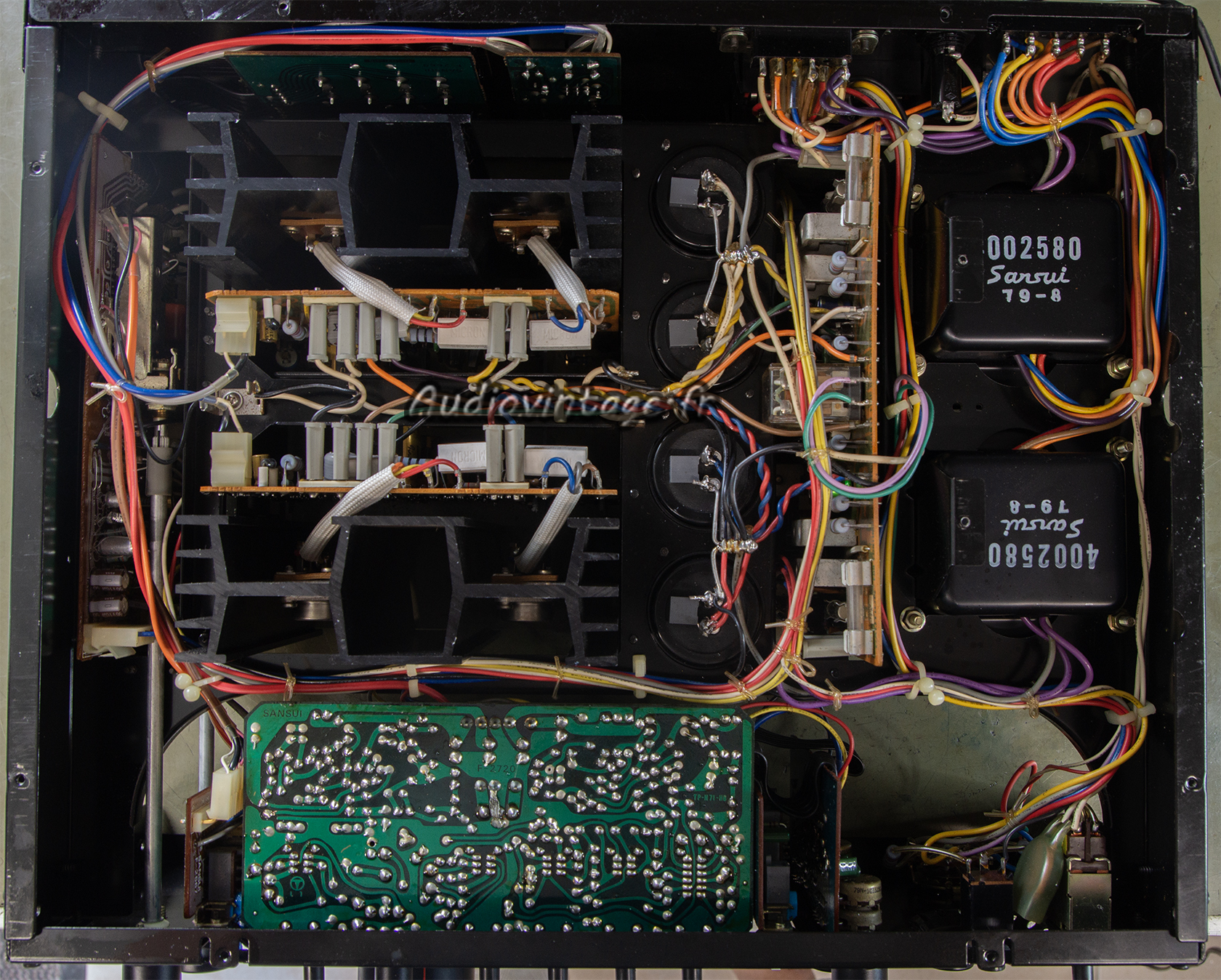

Il en restera plus qu’à remettre les blindages en place avant de procéder aux mesures.

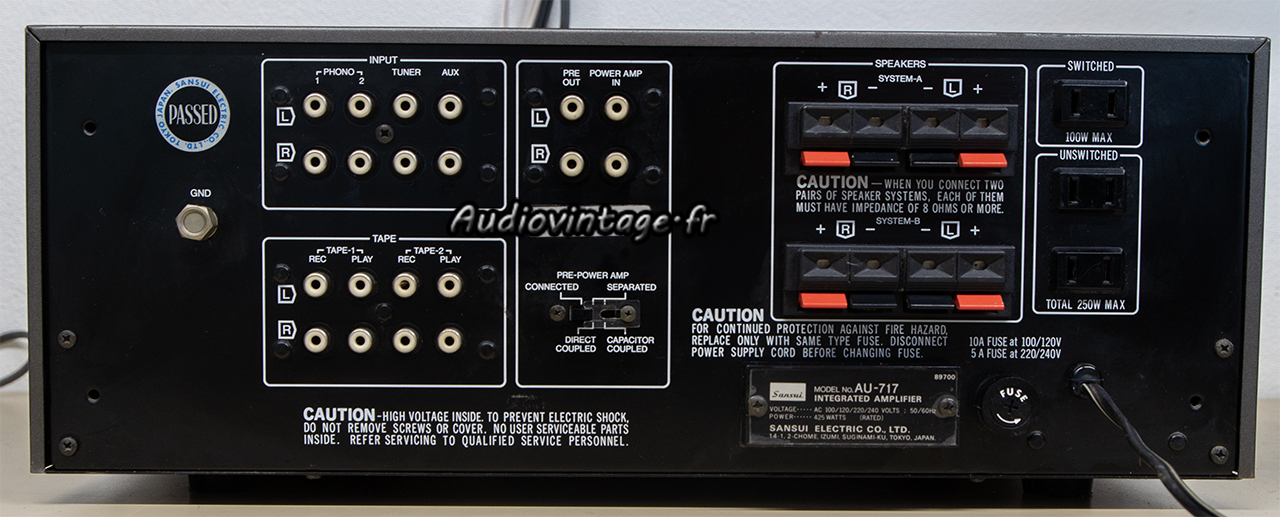

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x85w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

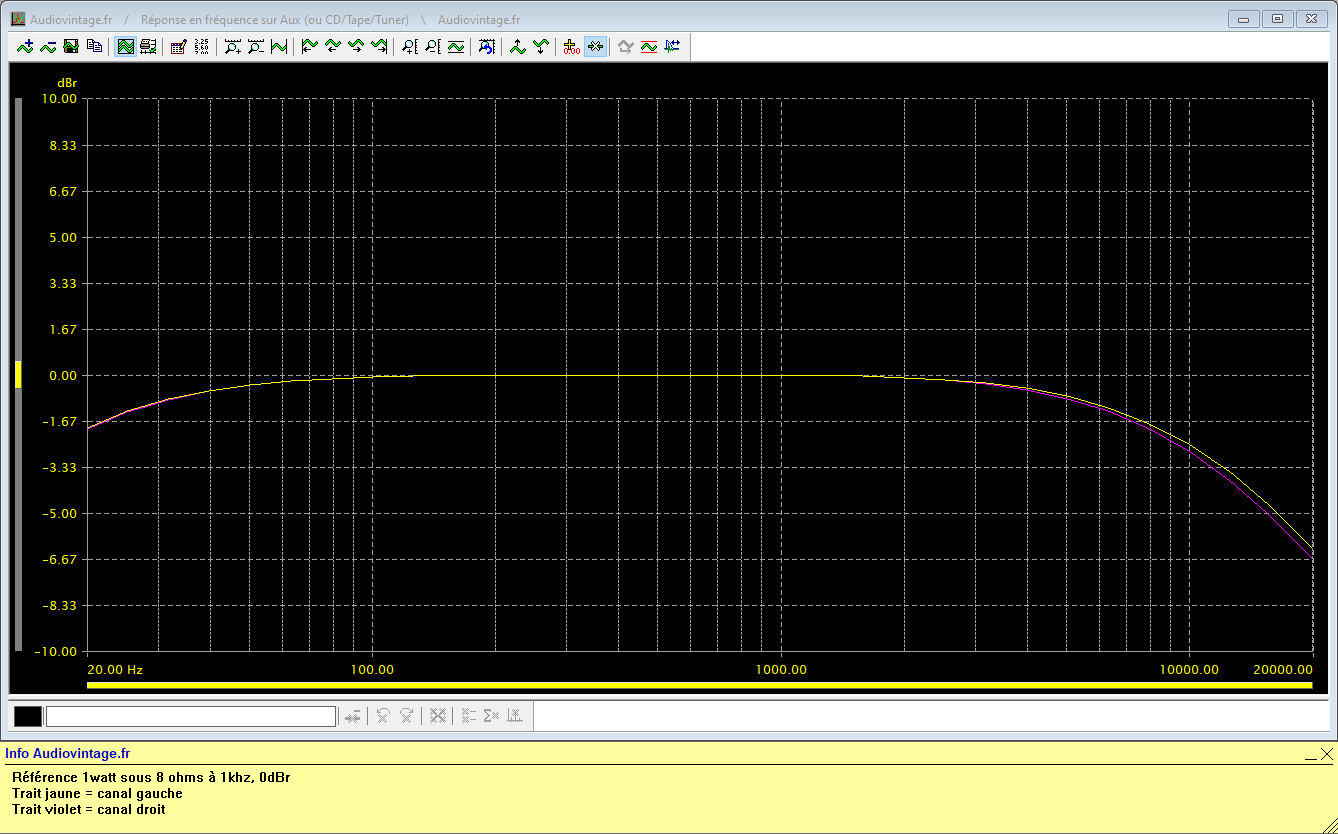

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x85w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

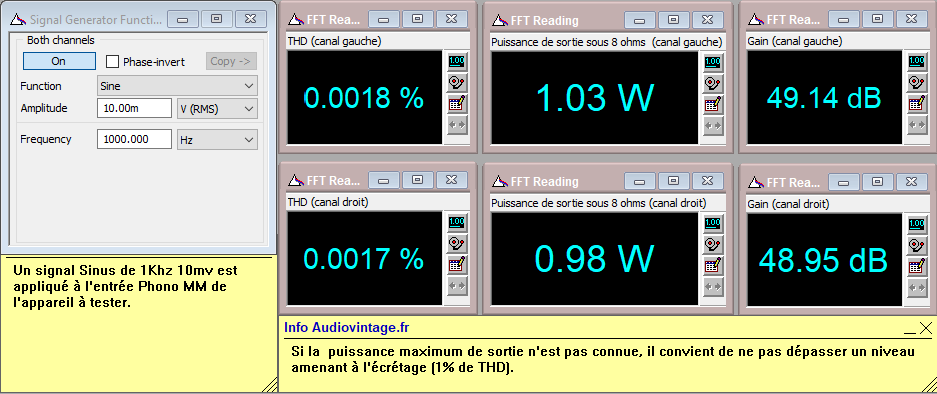

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

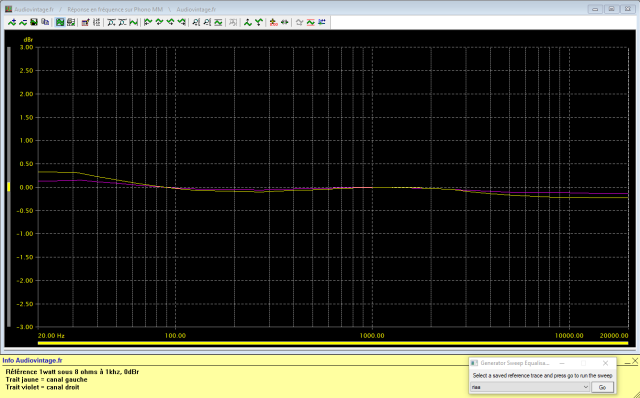

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

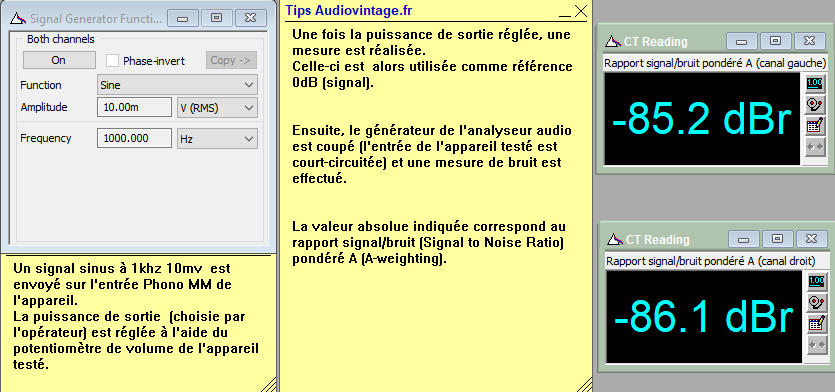

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

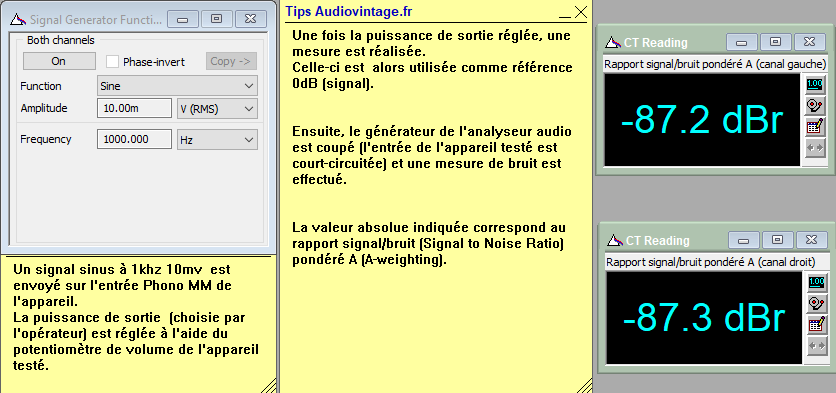

Rapport signal bruit à 2x85w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
