Akai AM-2800

Akai AM-2800 : ça "claque".
Le propriétaire de ce gros intégré Akai AM-2800 se plaint d’une absence totale de son et m’a demandé de le remettre sur pieds.

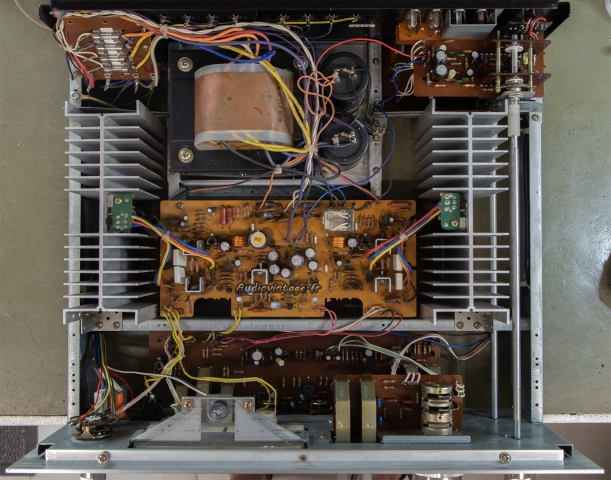

Akai AM-2800 : à son arrivée.
A son arrivée, je remarque que le switch on/off est cassé (mais utilisable) et qu’une prise IEC a été montée à l’arrière.
Un essai ne me permet de constater qu’il y a bien du son sur les deux canaux mais il est bien usé de partout et va recevoir les soins nécessaires.

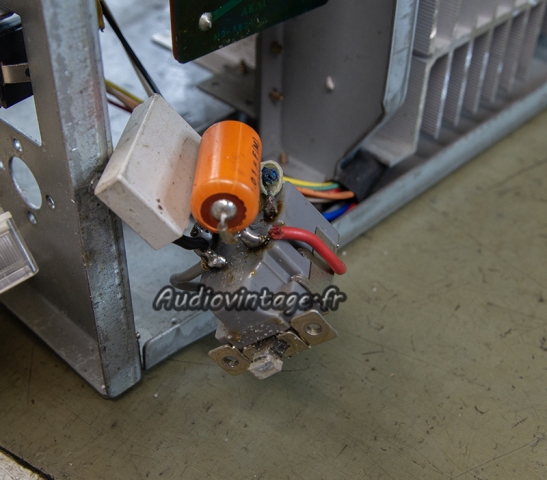

Akai AM-2800 : switch à remplacer.
Je commence par le switch on/off, qui a déjà eu droit à une ou plusieurs visites…

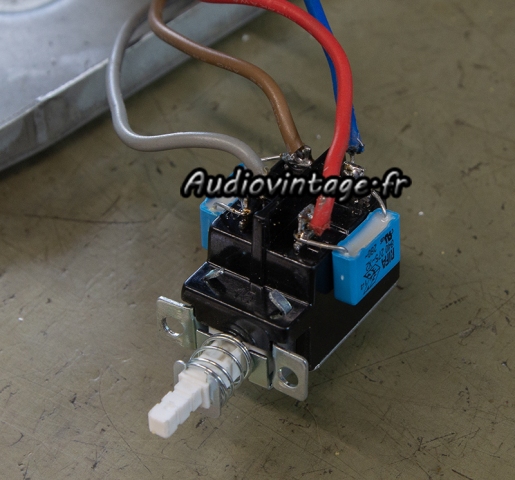

Akai AM-2800 : nouveau switch secteur.
Il est remplacé, ainsi sur les condensateurs qui lui sont associés.

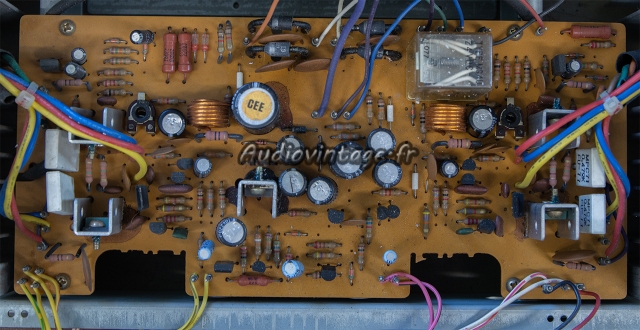

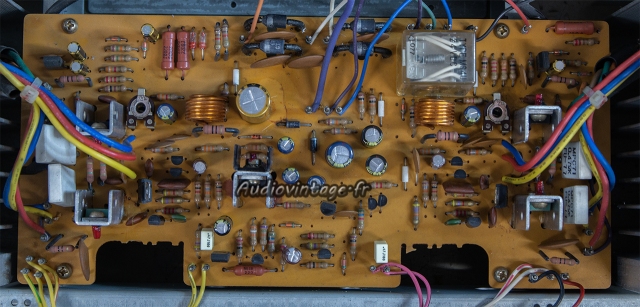

Akai AM-2800 : circuit principal à réviser.
Le circuit principal, regroupe le circuit d’alimentation régulée, la protection et les circuits drivers.

Akai AM-2800 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés ainsi que de nombreux transistors. Les contacts du relais ont été désoxydés.

Akai AM-2800 : graisse fraiche et micas neufs.
Les transistors de puissances sont retirés, nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraiche. Graisse fraiche également pour le transistor de bias.

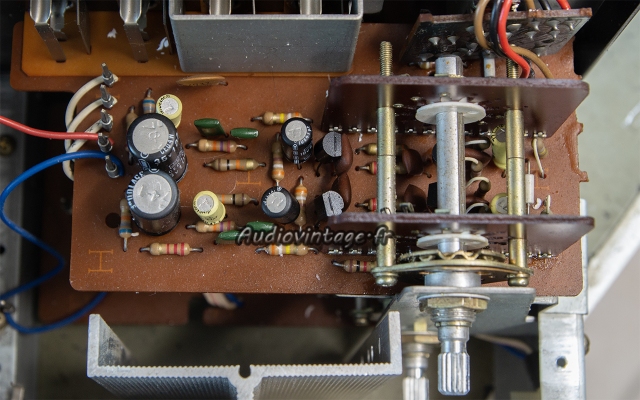

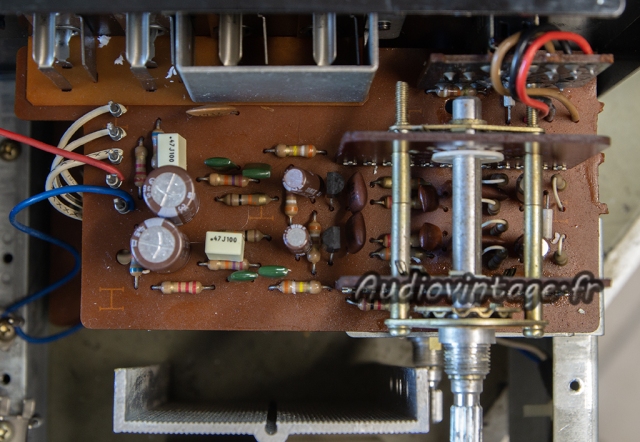

Akai AM-2800 : étage phono à revoir.
L’étage phono.

Akai AM-2800 : étage phono révisé.
Condensateurs chimiques et transistors remplacés.

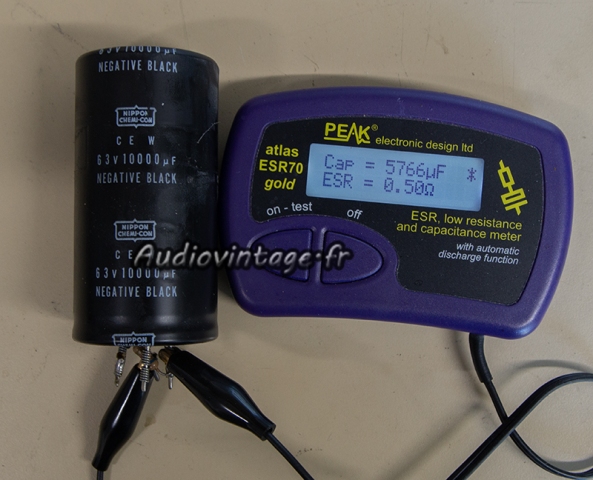

Akai AM-2800 : kaput.
Les condensateurs de filtrage d’alimentation, sont, comme souvent (mais pas toujours) dans ces machines, bien rincés…

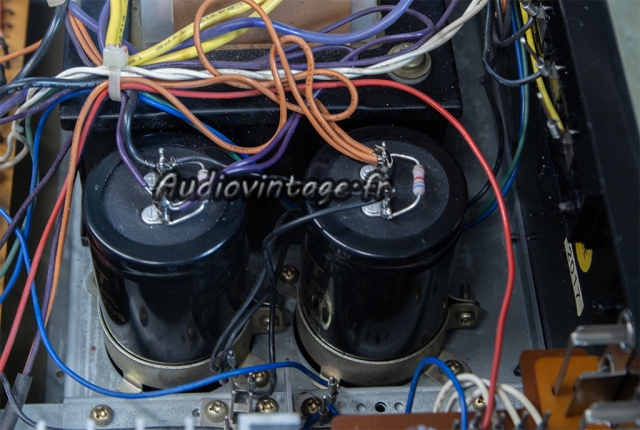

Akai AM-2800 : nouveaux condensateurs de filtrage alim en place.
Les nouveaux prennent place. J’en profite pour recâbler le transformateur en 240v en lieu et place du 220v original.

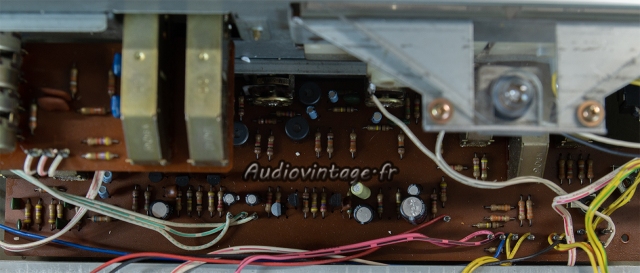

Akai AM-2800 : circuit de tonalité à réviser.
Le circuit de tonalité.

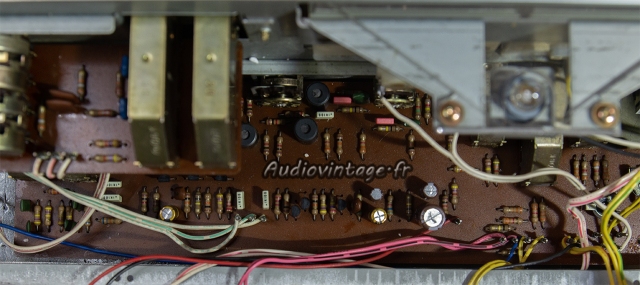

Akai AM-2800 : circuit de tonalité révisé.
Condensateurs chimiques et transistors sont remplacés.

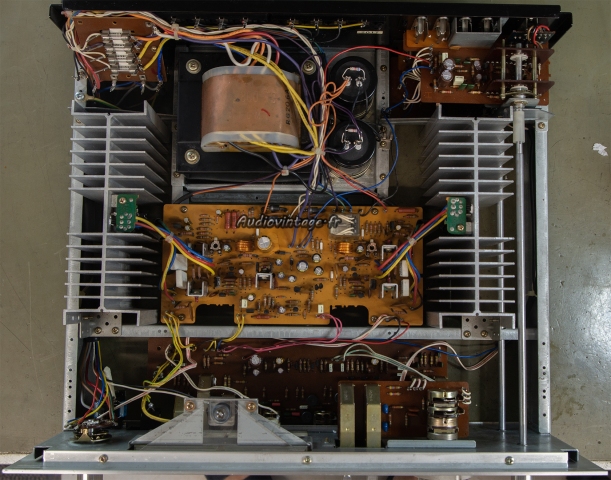

Akai AM-2800 : terminé
Les commandes sont nettoyées, les courant de repos ajustés et les tensions d’offsets contrôlées.
Terminé.

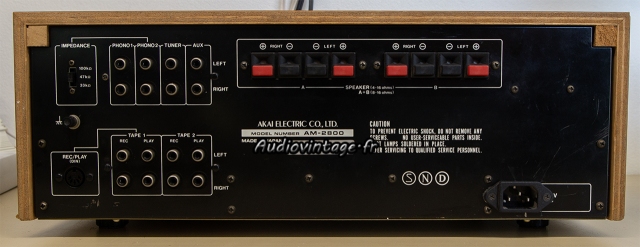

Akai AM-2800 : connectique.
Connectique.

Les mesures sur entrée Aux :

Akai AM-2800 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800 : distorsion-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x80w sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat

Akai AM-2800 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Akai AM-2800 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Akai AM-2800 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Akai AM-2800 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Akai AM-2800 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-717 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Akai AM-2800 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

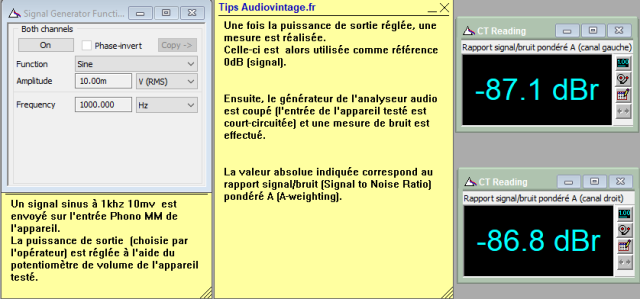

Akai AM-2800 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

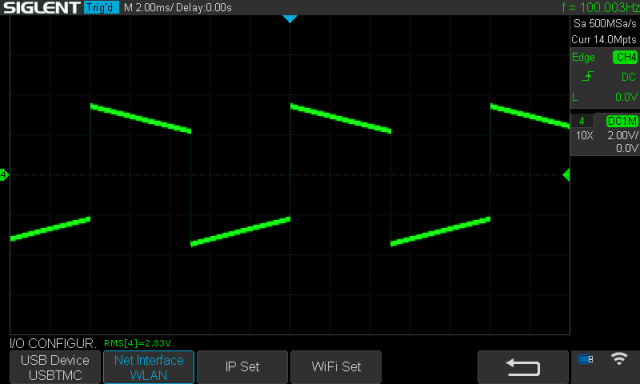

Akai AM-2800 : signal-carre-a-100hz
Akai AM-2800 : signal-carre-a-1khz

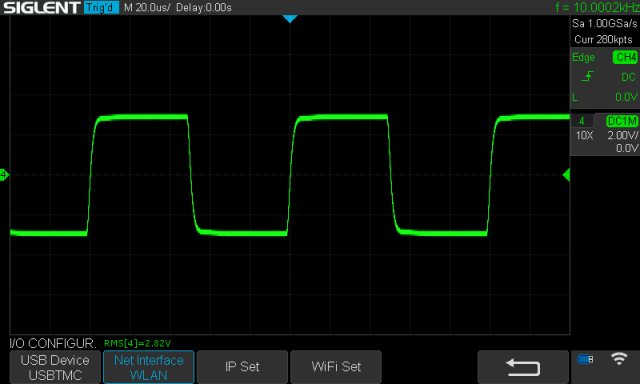

Akai AM-2800 : signal-carre-a-10khz
Akai AM-2800 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
