Luxman LV-103U

Luxman LV-103U

Cette série d’amplificateurs Luxman cumule à la fois des bonnes idées et une fabrication « particulière ».
Cet exemplaire n’a pas ses circuits « cuits » comme la plupart de ceux que j’ai pu avoir entre les mains, mais cela ne l’empêche pas d’être en panne…

Luxman LV-103U
Ce Luxman semble sain et n’a probablement pas trop servi. Comme je l’écrivais dans l’introduction, les circuits ne sont pas noircis par la chaleur, les connecteurs internes ne se désagrègent pas quand on les touche, et aucun condensateur chimique ne semble être au bord de l’explosion. Bref, un exemplaire « facile » au premier abord.

Luxman LV-103U
Premier souci qui n’est pas lié à la raison de son envoi à l’atelier.
Peu d’amortissement dans le colis, un grand circuit imprimé peu épais, avec peu de fixations au châssis et beaucoup de poids avec tous les composants soudés = casse.
Ce n’est pas si problématique qu’il n’y parait. Quelques pistes à réparer et deux supports en caoutchoucs qui viendront supporter le circuit lors du retour chez son propriétaire.

Le fusible général est grillé, deux transistors de puissances Mosfet sont HS.
Il va avoir droit à une révision importante en plus de sa réparation.

Luxman LV-103U
Le circuit « driver » avec ces connecteurs même pas décolorés par la chaleur, presque un miracle 🙂

Luxman LV-103U
Tous les condensateurs chimiques sont remplacés. Toutes les soudures sont refaites.

Luxman LV-103U
Le relais de protection est démonté et nettoyé.

Luxman LV-103U
Les transistors de puissance du canal en panne sont remplacés. Le reste des composants présents sur ce même canal sont soigneusement contrôlés.
Quelques condensateurs chimiques sont remplacés. Les courants de repos sont ajustés, les commandes nettoyées.

Luxman LV-103U
Distorsion à puissance nominale sous 8 ohms, entrée CD, tone defeat.

Luxman LV-103U
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée CD.

Luxman LV-103U
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée CD, tone defeat.

Luxman LV-103U
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée CD, tone defeat, pondération A.

Luxman LV-103U
Distorsion relevée à 2x1w sous 8 ohms, entrée phono MM.

Luxman LV-103U
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono MM.

Luxman LV-103U
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MM.

Luxman LV-103U
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono MM, pondération A.

Luxman LV-103U
Distorsion relevée à 2x1w sous 8 ohms, entrée phono MC.

Luxman LV-103U
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono MC.

Luxman LV-103U
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MC.

Luxman LV-103U
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono MC, pondération A.

Luxman LV-103U
Luxman LV-103U
Luxman LV-103U
Luxman LV-103U
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Luxman LV-103U

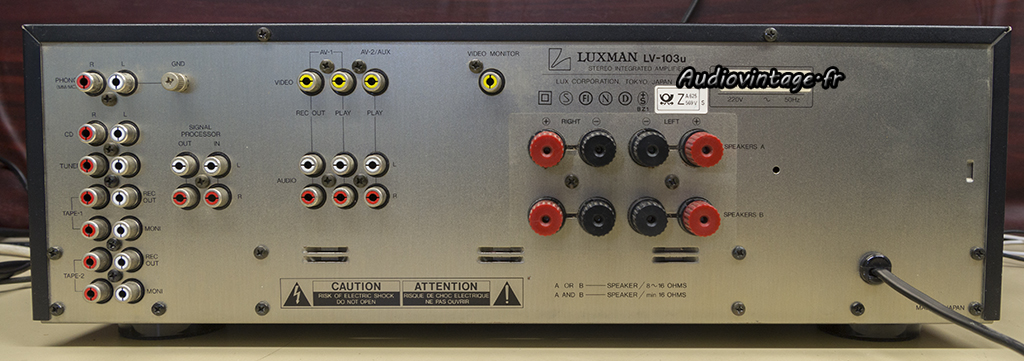

Connectique.
