Un Quad 405-2 en panne et bien défraichi, remise en état complète pour ce bloc de puissance bien connu.

Il ne fonctionne plus, un canal est HS, quelqu’un est déjà passé par là, difficile de savoir si l’intervention est la cause ou si une tentative de réparation a été faite.

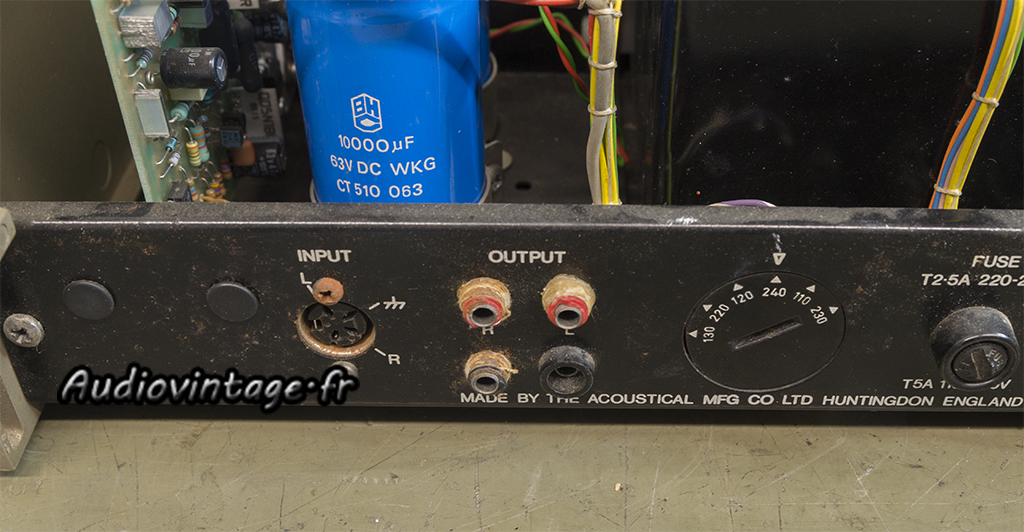

L’état des borniers HP est déplorable, la plupart tiennent en place à l’aide de joint de plomberie.

Le canal en panne. Les fusibles étaient HS et ont été retirés avant la photo.
Il manque un circuit limiteur, il y a un peu de bricolage dans la fixation des transistors avec le mélange des vis (pas toutes de la même longueur) et le remontage « bordélique » des importantes rondelles cuivre.

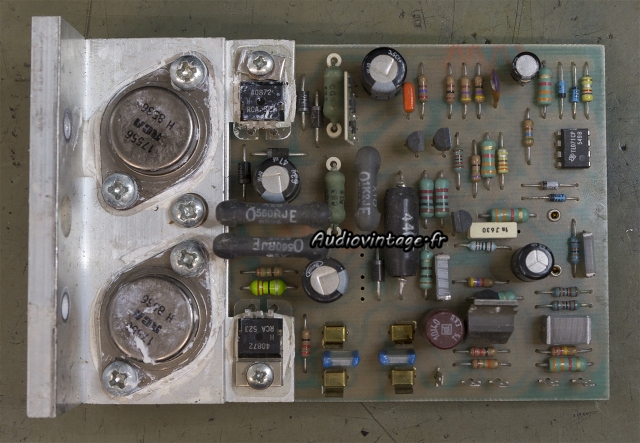

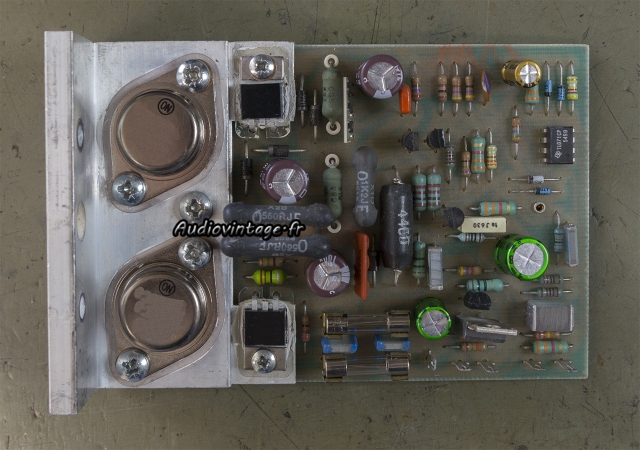

Les transistors drivers et les transistors de puissances, HS ont été remplacés. Fusibles neufs en place tout comme les condensateurs chimiques (tous plus ou moins malades). Le circuit limiteur manquant est ajouté.
Le second canal, fonctionnel, est révisé.

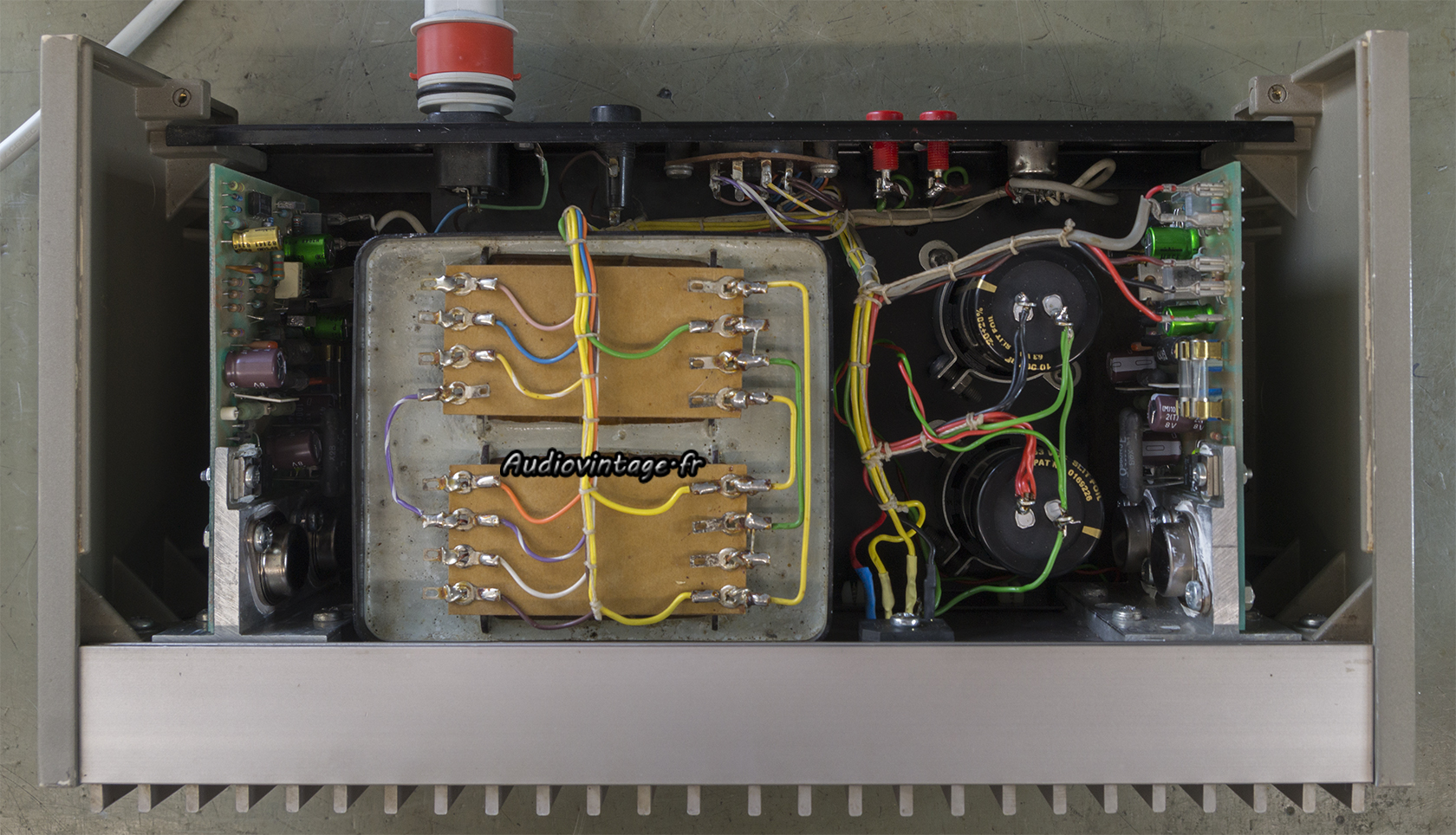

Les deux circuits sont remontés après remplacement des condensateurs de filtrages. Les nouveaux sont montés sur des adaptateurs en impression 3D. Le pont redresseur original était suspicieux, il est remplacé par sécurité. Enfin les prises bananes femelles HP sont remplacées, la led « on » qui était HS changée, et 4 pieds neufs montés sous le châssis.
Terminé.

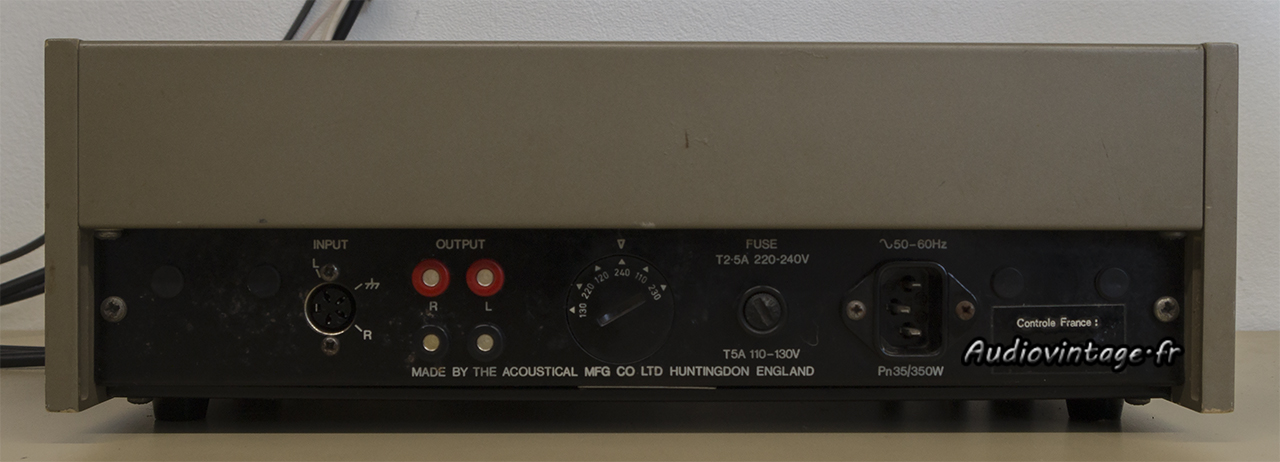

Connectique.

Les mesures :

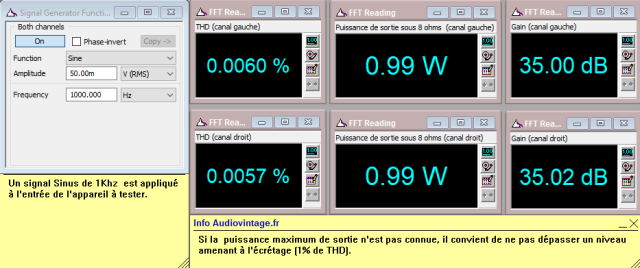

Distorsion à 2x1w sous 8 ohms.

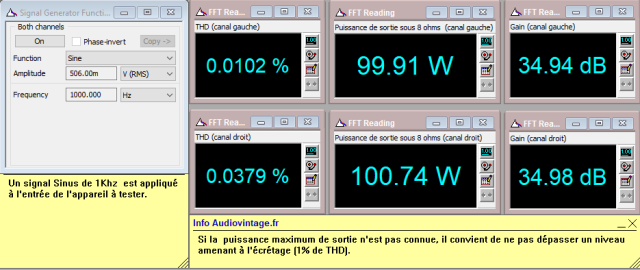

Distorsion à 2x100w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms.

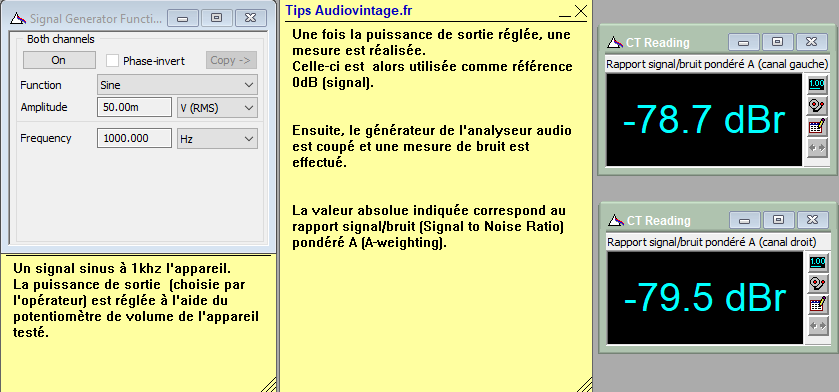

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

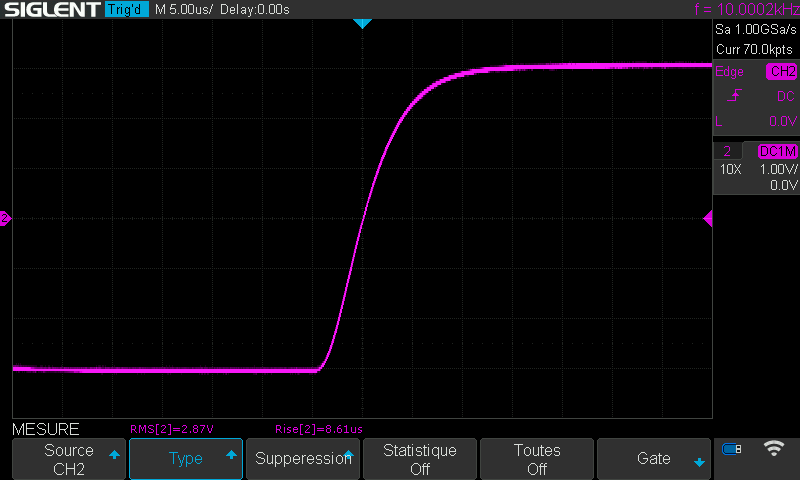

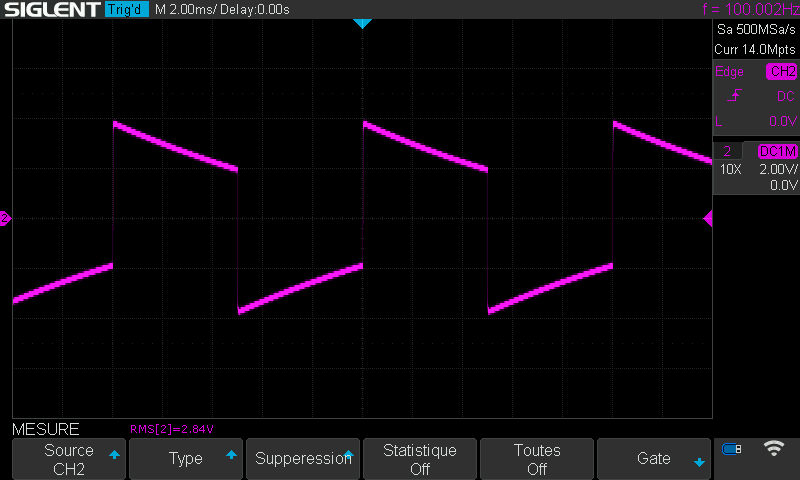

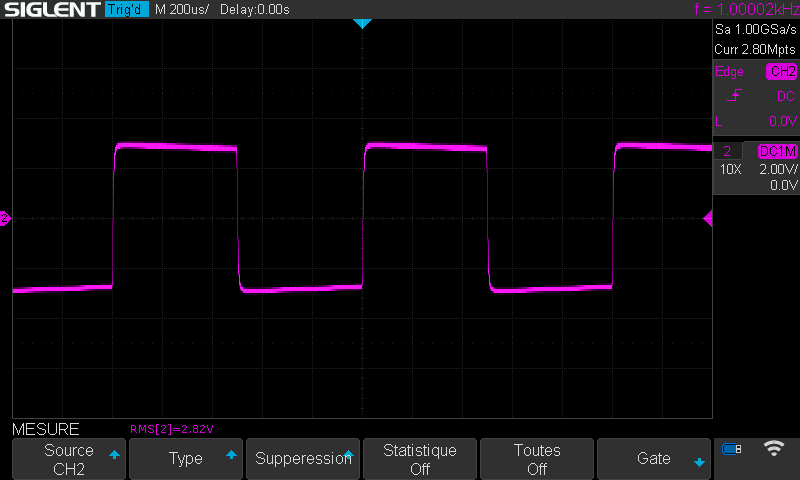

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
