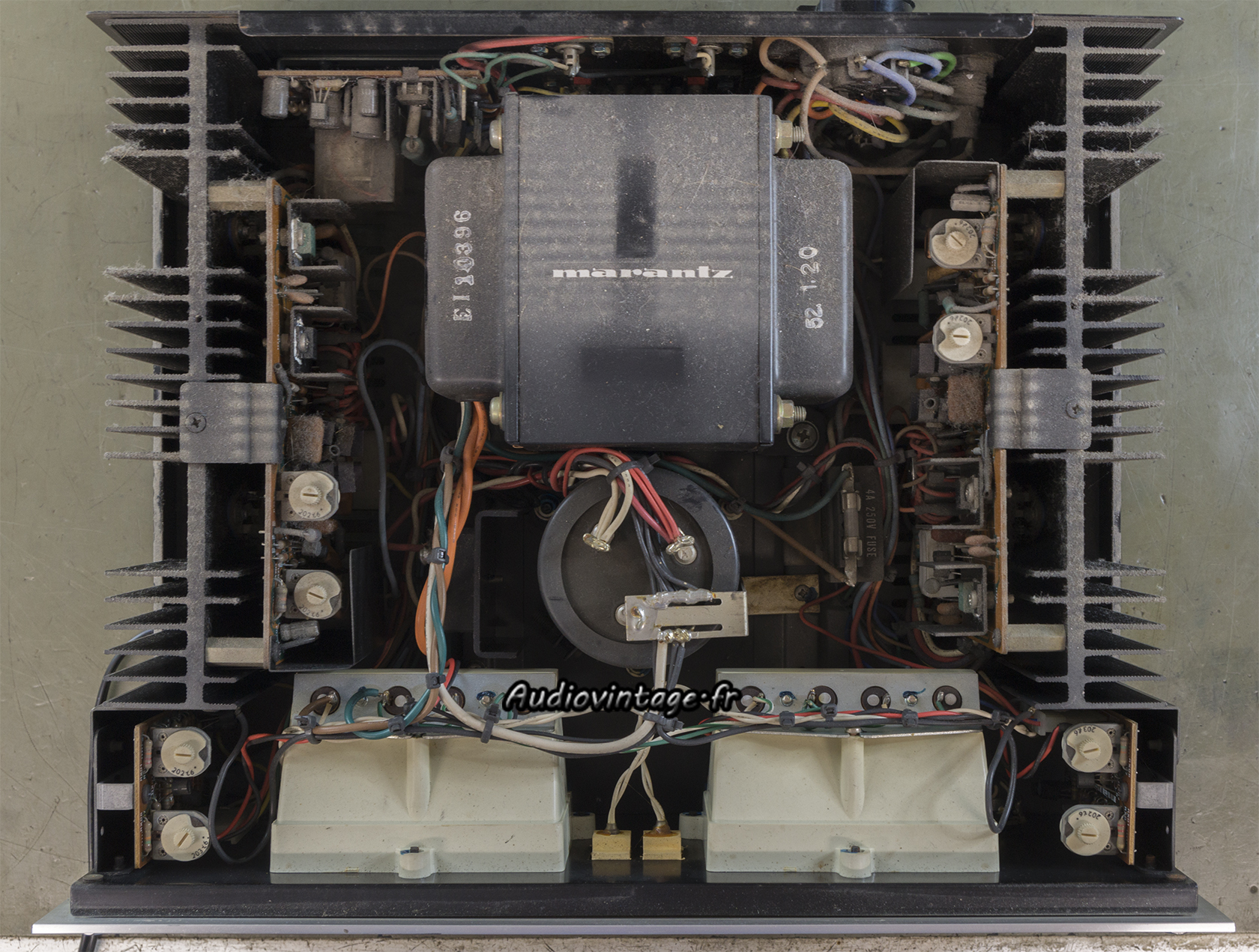

Il accompagne le Marantz 1070 présenté il y a peu. Comme ce dernier il est en panne et en plus de sa réparation, il va être révisé dans le but d’en profiter pleinement et durablement.

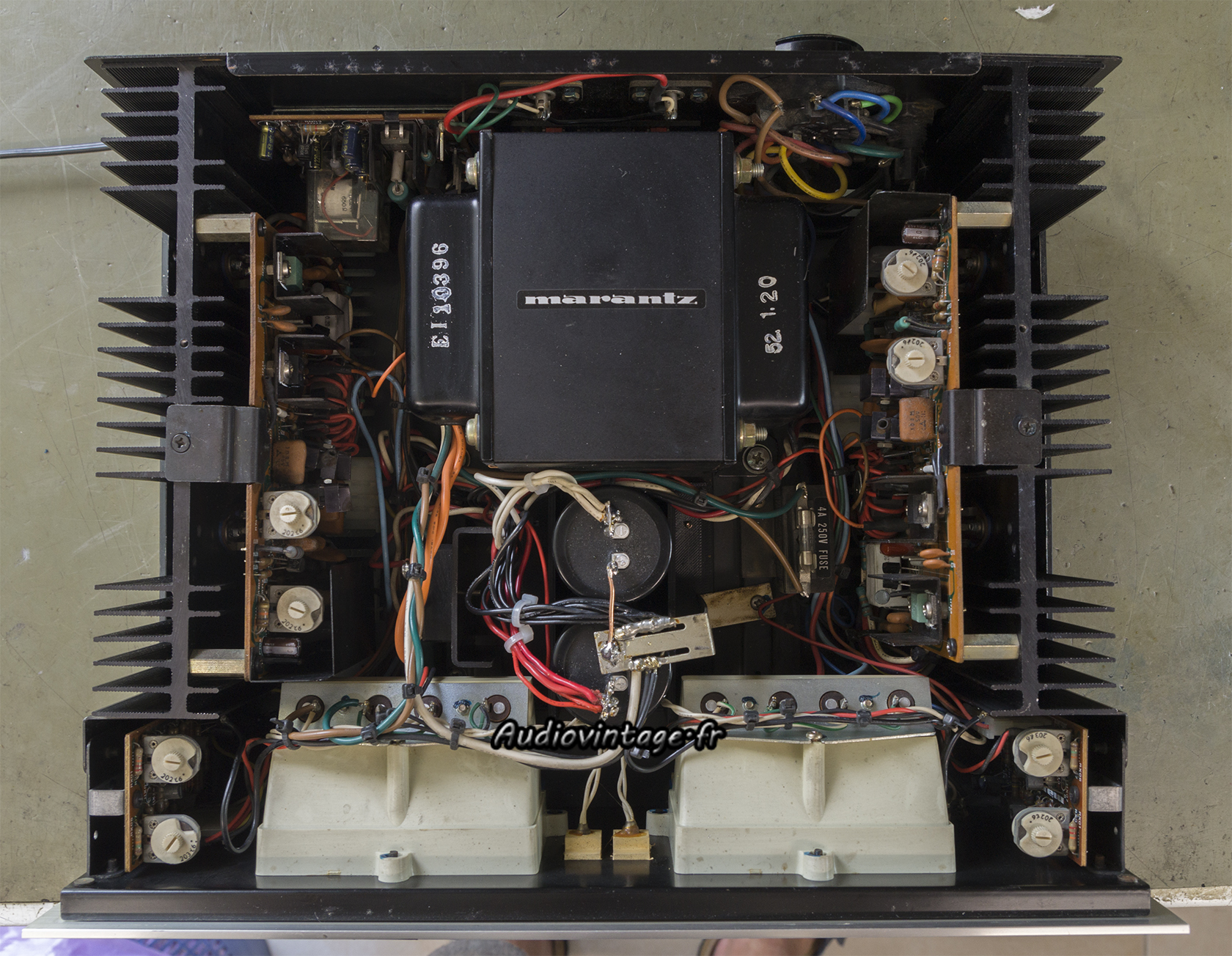

Il s’allume, l’éclairage des vumètres est HS. Plus ennuyeux, le canal gauche distord. Ce canal a manifestement été réparé précédemment, un démontage permettra de voir que des pistes ont soufferts et l’une d’entre elle ayant même dû être « remplacée » par une patte de composant.

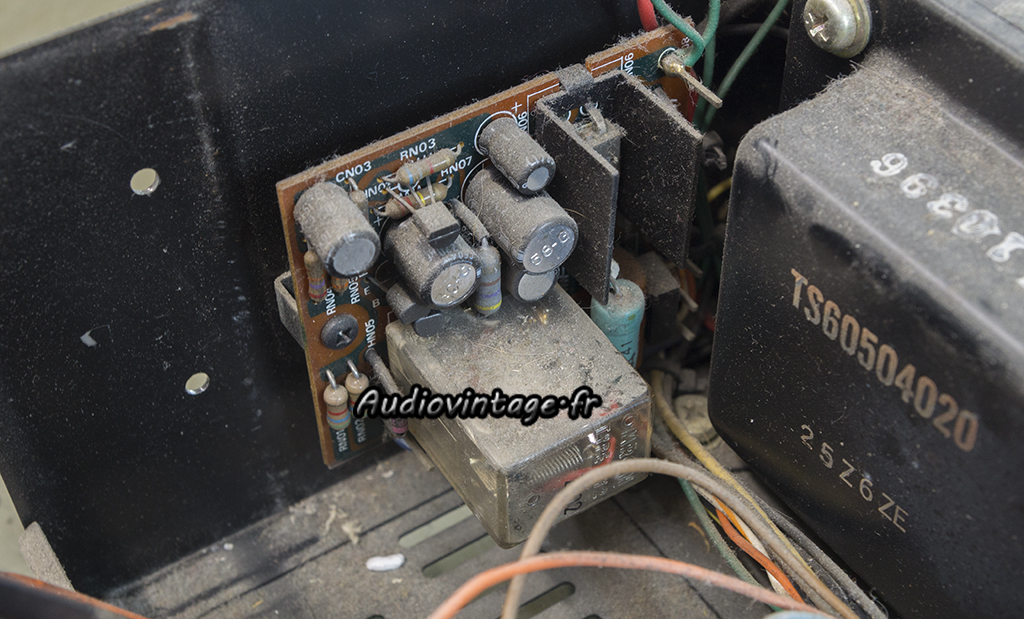

Le circuit de protection.
Le relais montrait des signes d’oxydation ne facilitant pas le diagnostic du canal en défaut (coupure de son, distorsion).Le relais montrait de signes d’oxydation ne facilitant pas le diagnostic du canal en défaut (coupure de son, distorsion).

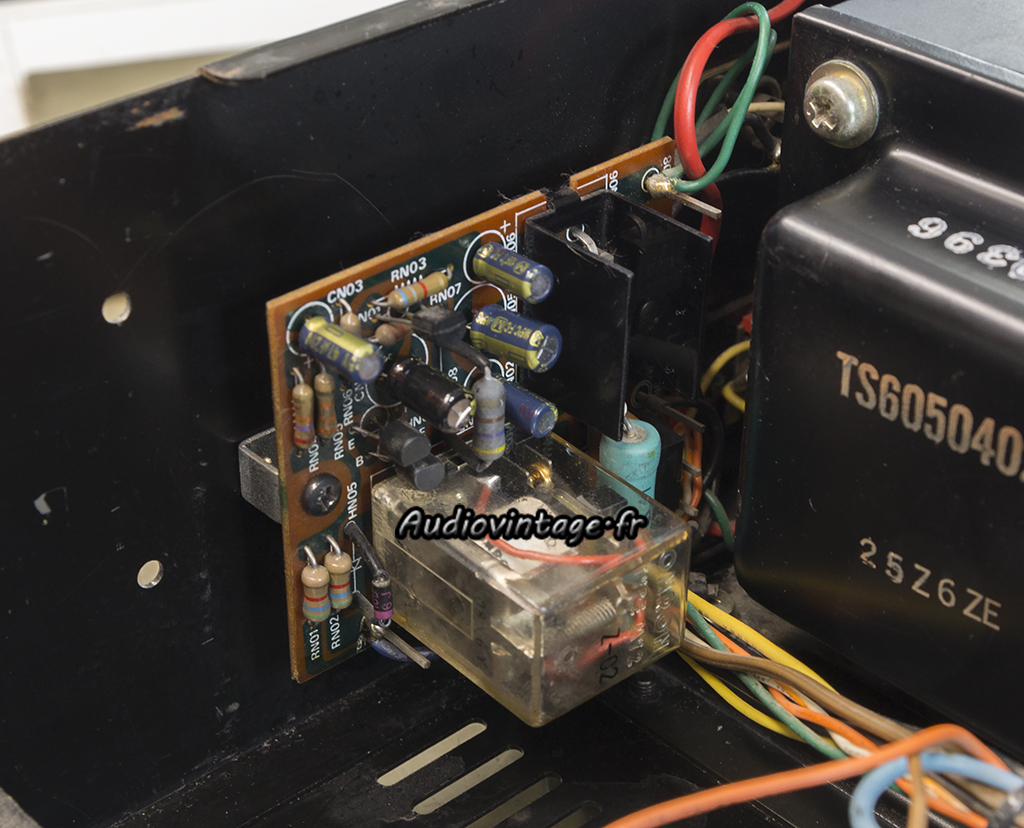

Le relais a donc été retiré, ses contacts désoxydés, les condensateurs chimiques ont été remplacés.

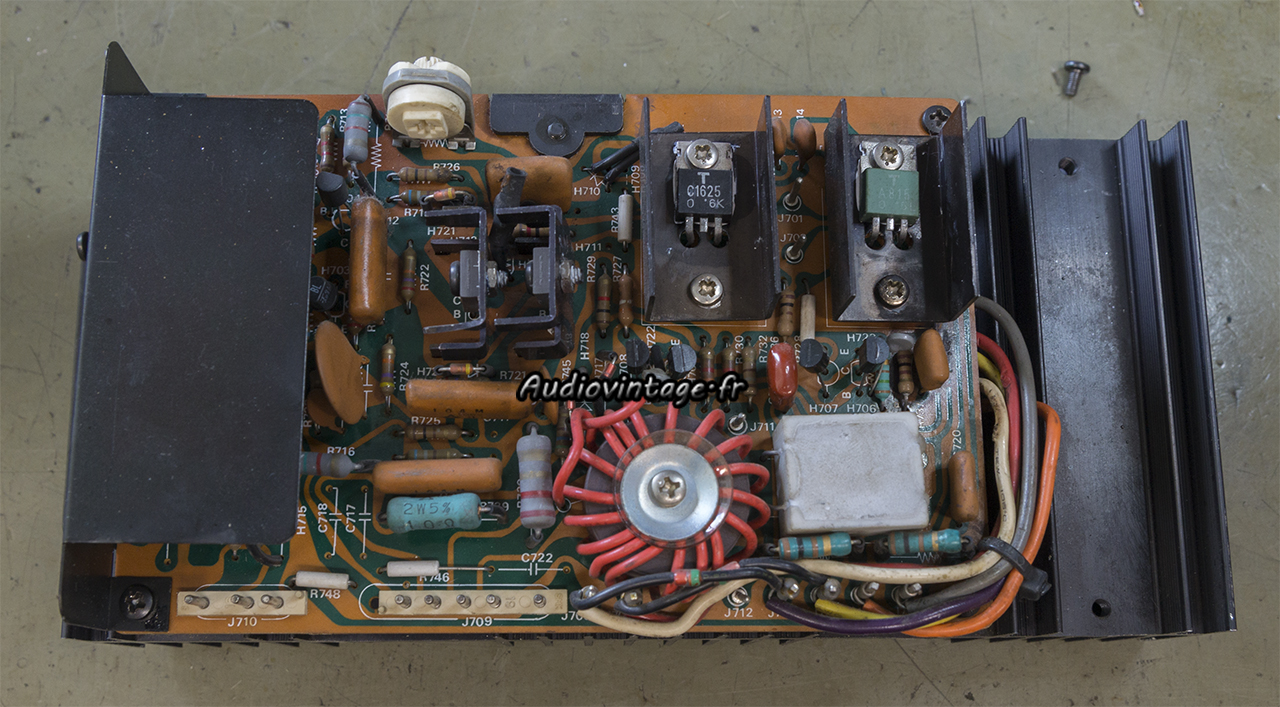

Un des deux canaux d’amplification.

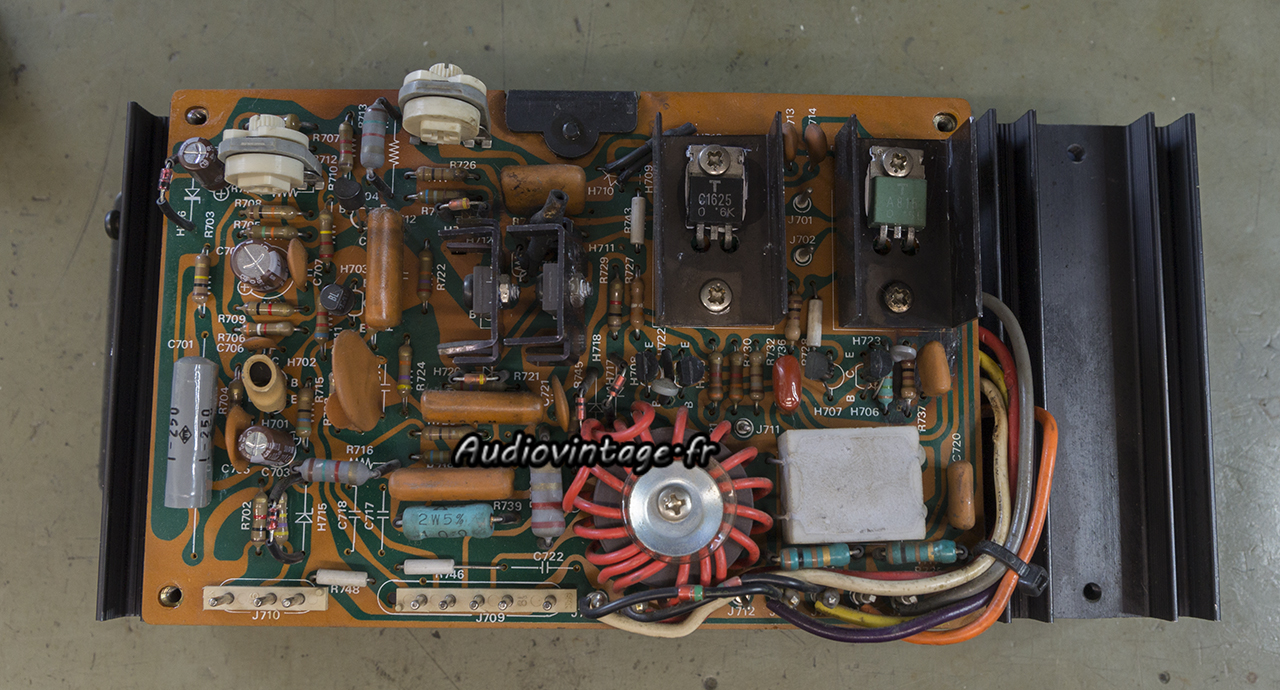

La distorsion entendue sur le canal gauche provient de la coupure d’une piste en bord de carte, pas facile à diagnostiquer car invisible l’œil nu.

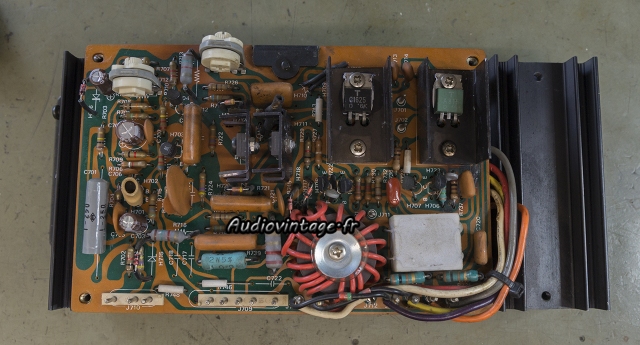

J’en profite évidemment pour remplacer les condensateurs chimiques sur les deux canaux.

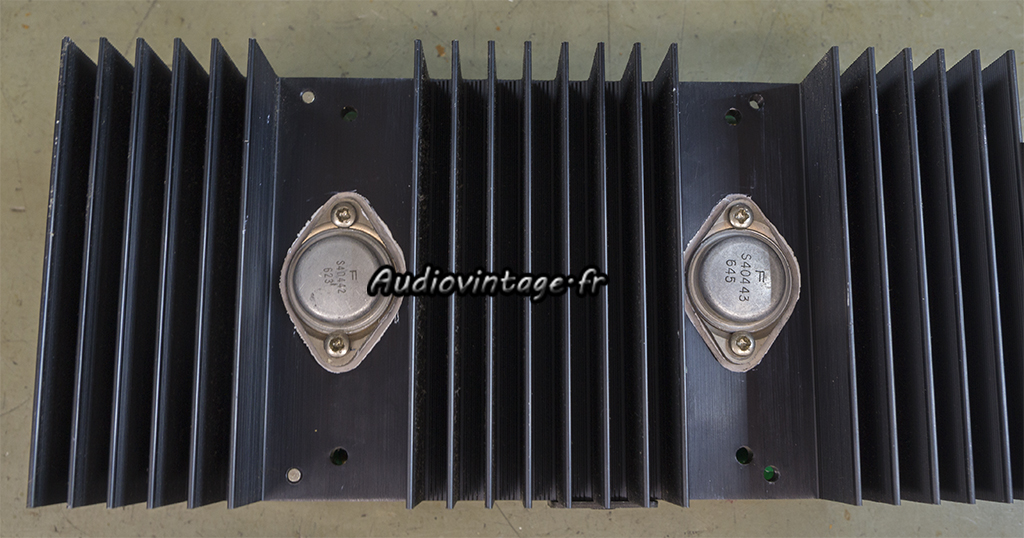

Tous les transistors de puissances ont été retirés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.

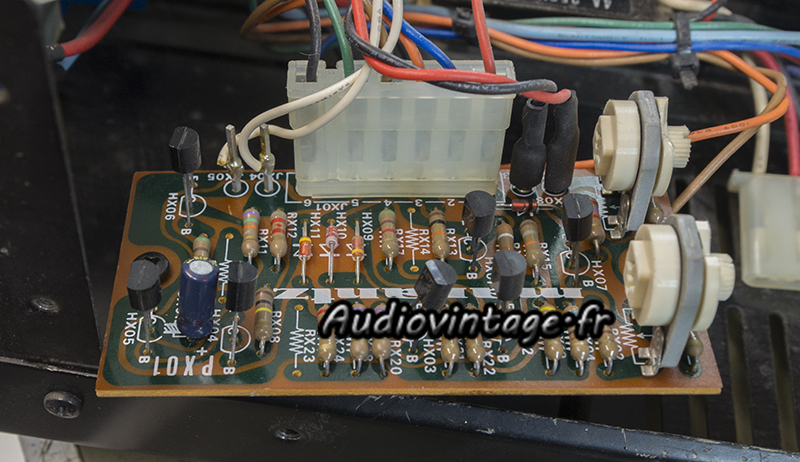

Les circuits de gestion des vumètres (qui reçoivent des ampoules neuves) sont également révisés avec le remplacement d’un condensateur chimique sur chacun d’entre eux.
Le double condensateur d’alimentation était bien fatigué, il était nécessaire de le remplacer. Deux nouveaux condensateurs prennent place dans un support sur mesure imprimé en 3D.
Ensuite, les courants de repos et offsets sont ajustés, tout comme les vumètres. Terminé.

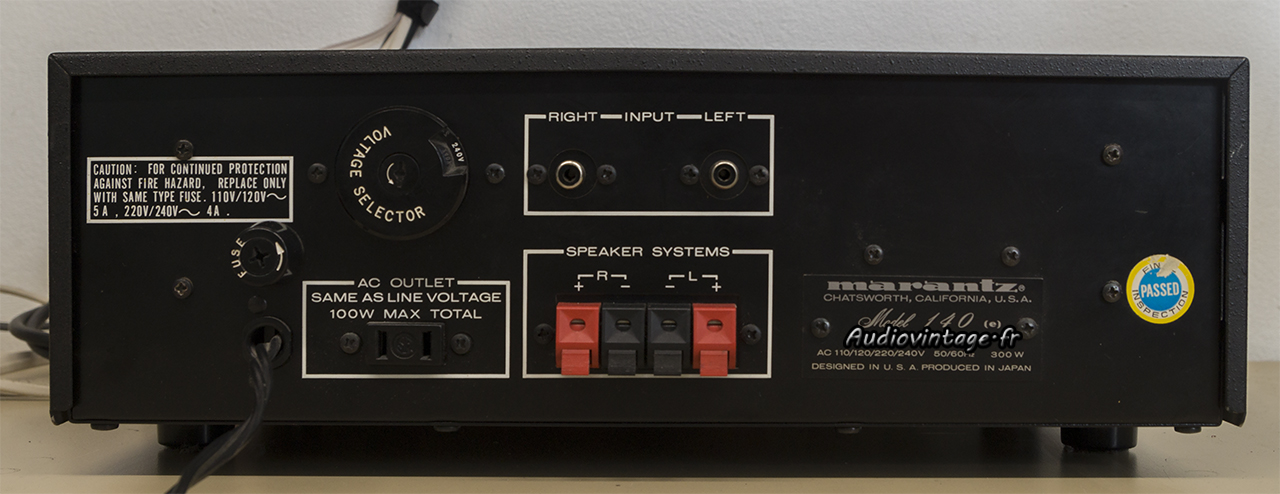

Connectique.

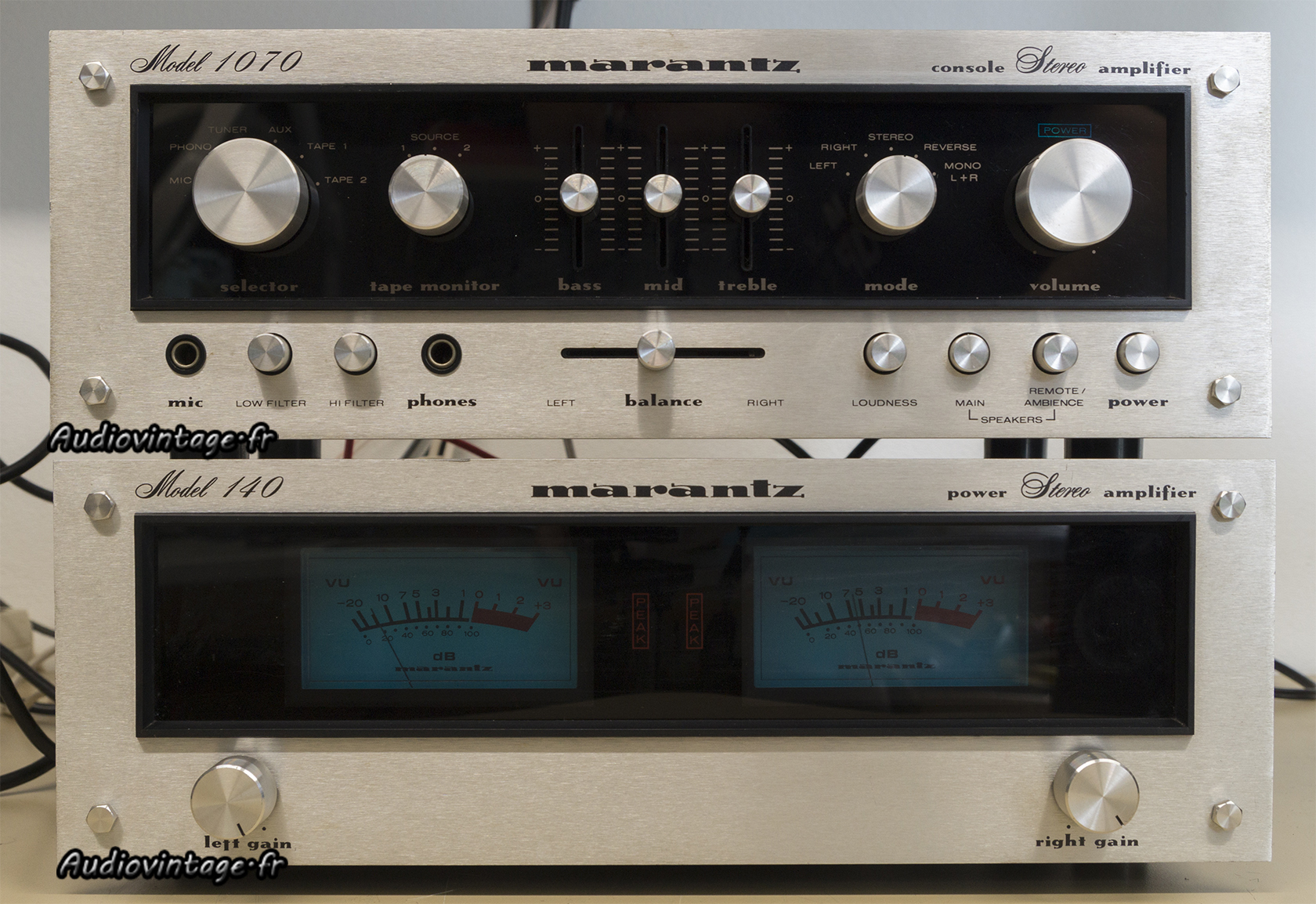

Dans la configuration actuelle du propriétaire, la préamplification est confiée au Marantz 1070.
Les mesures :
Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x75w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

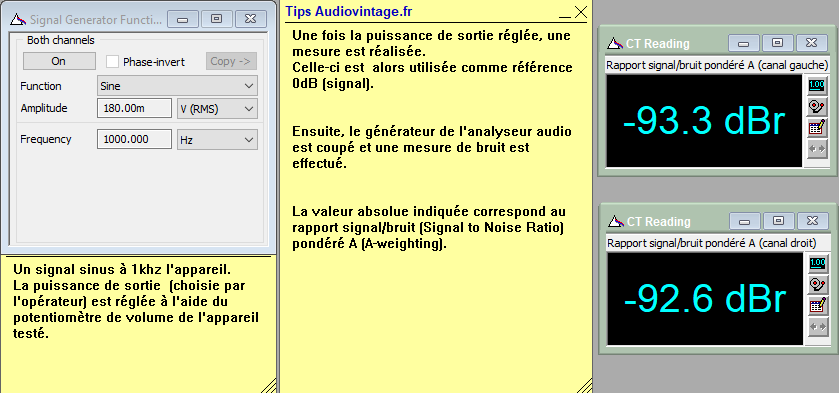

Rapport signal bruit à 2x1w sous 8 ohms.

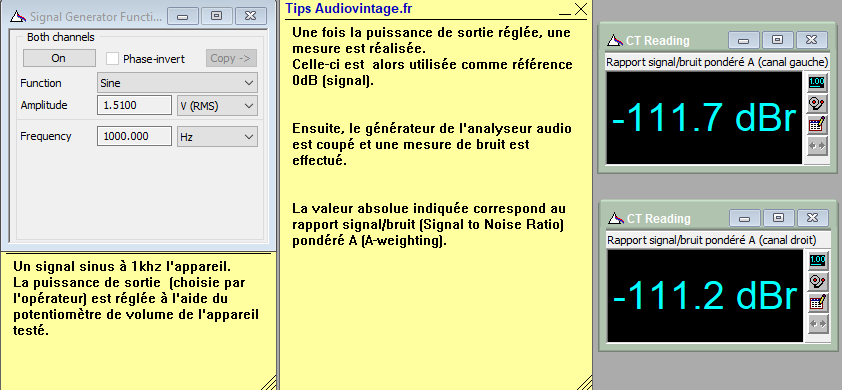

Rapport signal bruit à 2x75w sous 8 ohms.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
