Sansui AU-9500

Sansui AU-9500
Superbe haut de gamme du constructeur, cet amplificateur a été accueilli pour une panne sur un canal et une révision générale.

Sansui AU-9500

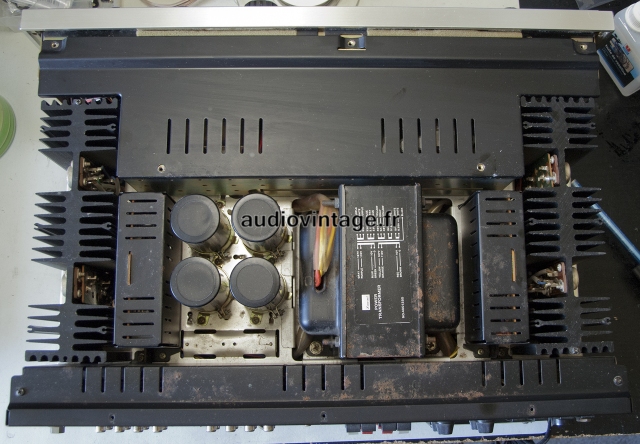

23kg ; La bête est lourde et bien remplie.
Quelques traces d’oxydation très localisée, il était encore 100% en état d’origine.
L’accessibilité est moins bonne que dans son illustre prédécesseur AU-999.
Nous avons toujours à faire à des cartes « driver » sur connecteurs mais la partie pré-amplification est cachée sous la carte alimentation ce qui complique un peu les interventions.

La panne est localisée et certains transistors présents sur les cartes « driver » et « pré-amplification » sont changés après appairage des remplaçants.

Sansui AU-9500

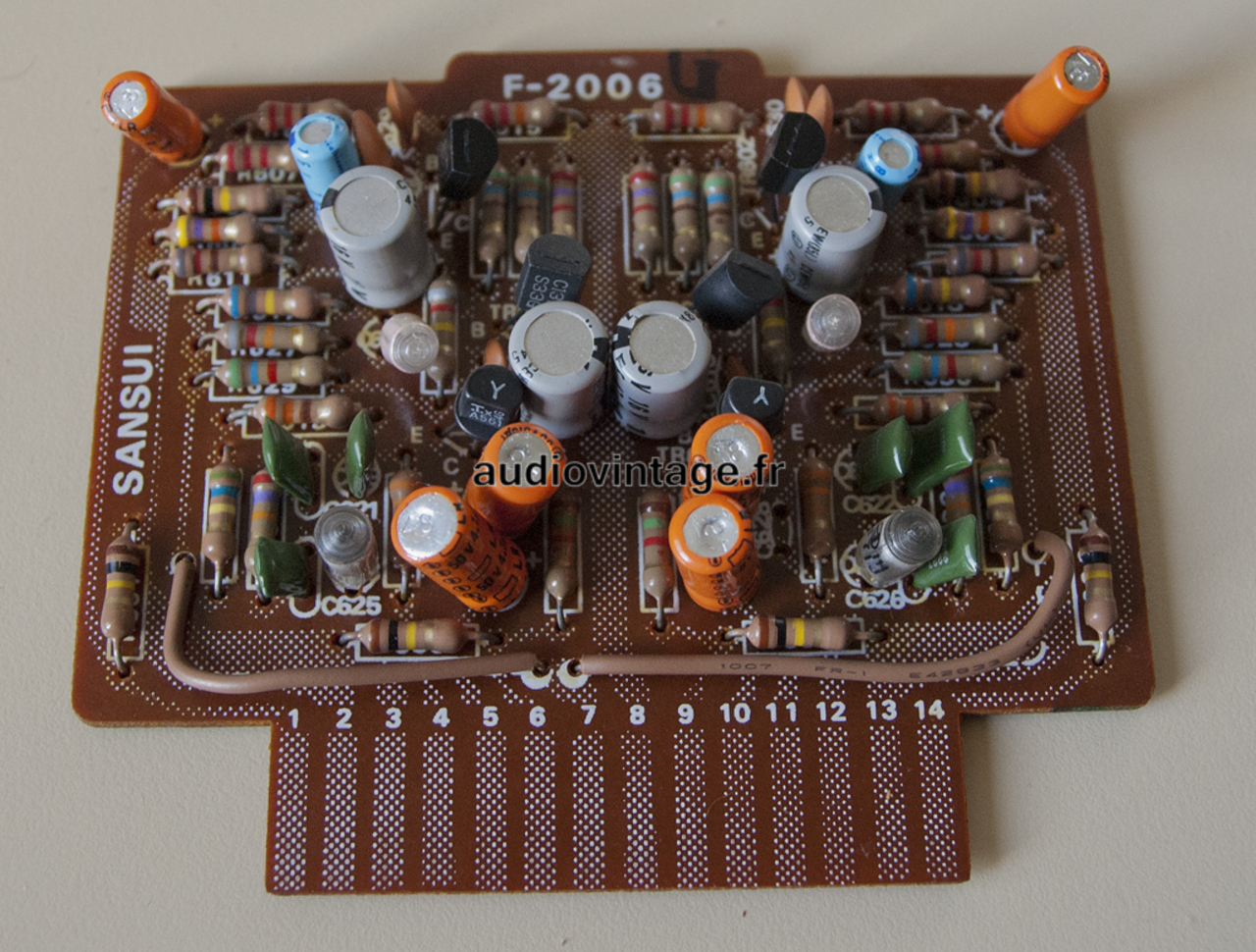

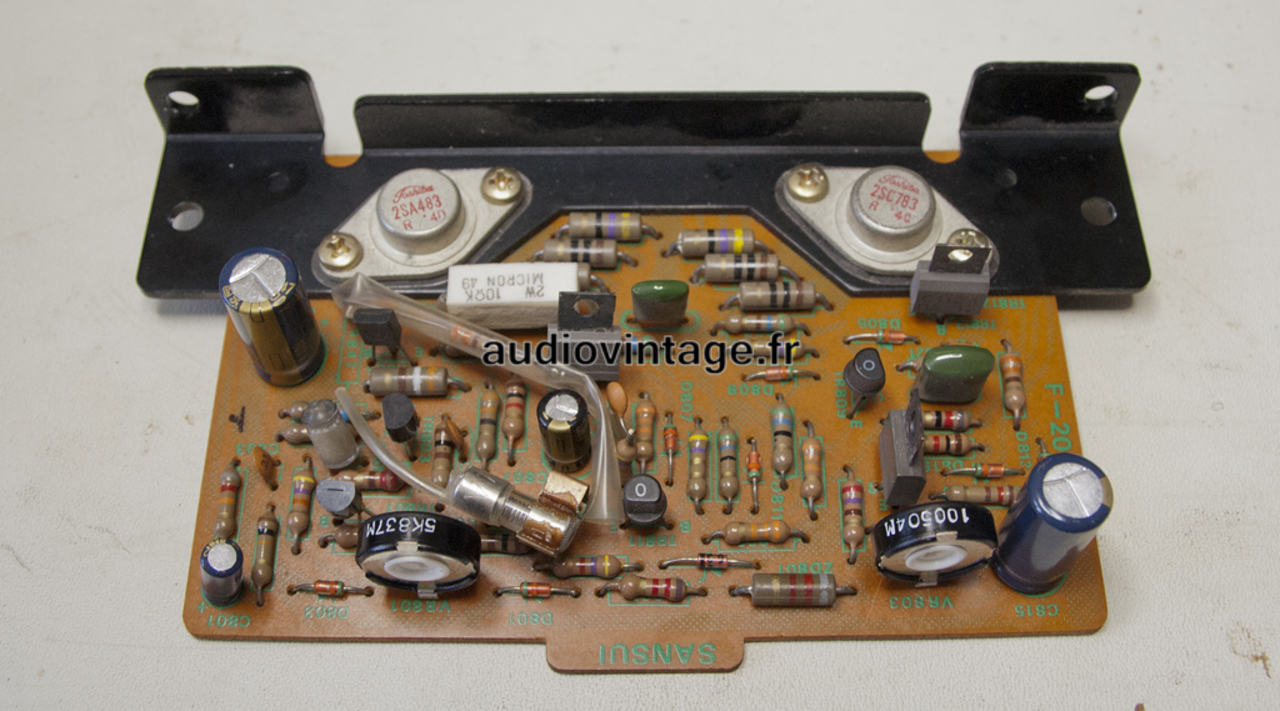

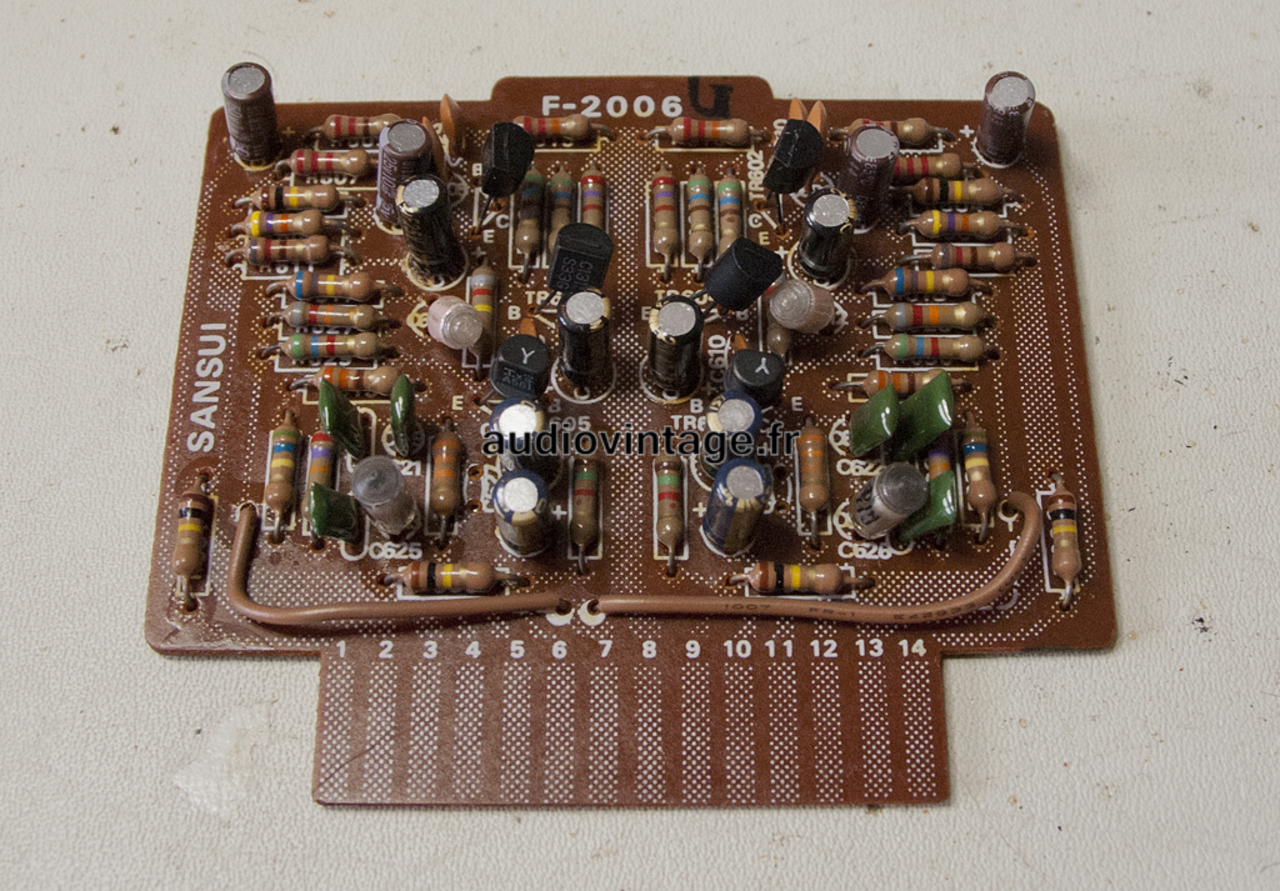

Les cartes «driver » sont entièrement contrôlées et révisées. Les condensateurs chimiques sont remplacés ainsi que les trimmers de réglages de bias et d’offset.

Sansui AU-9500
Sansui AU-9500

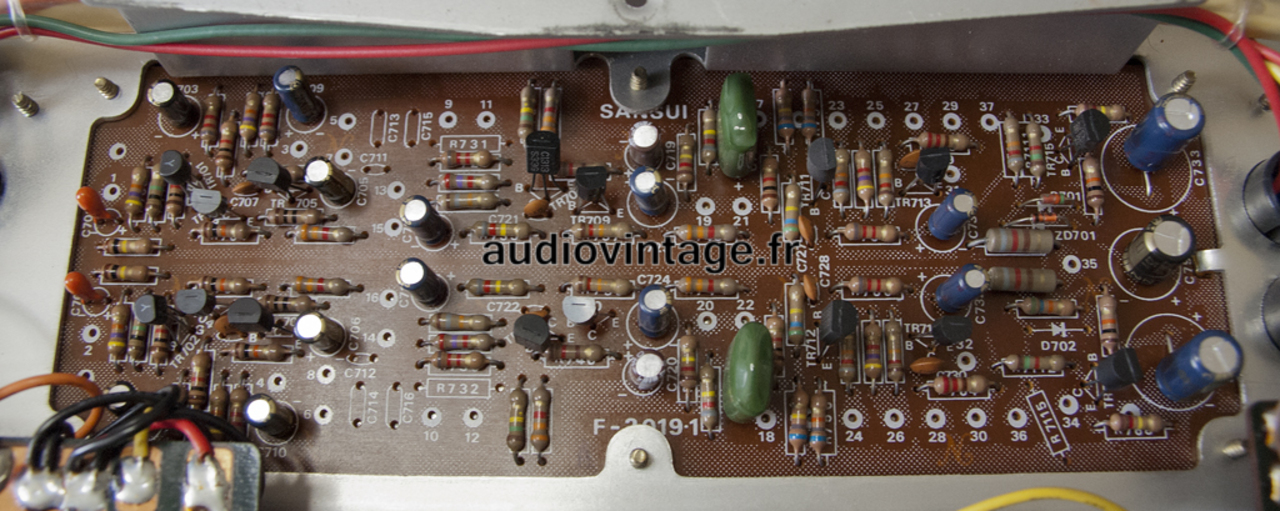

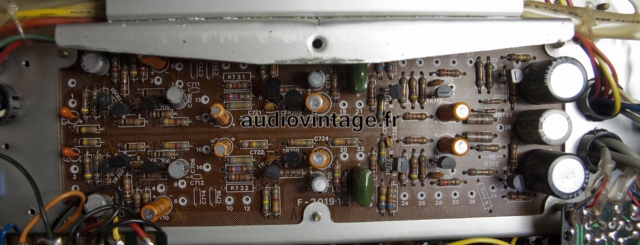

La carte « pré-amplification » voit également ses condensateurs chimiques changés.

Sansui AU-9500
Sansui AU-9500
Sansui AU-9500

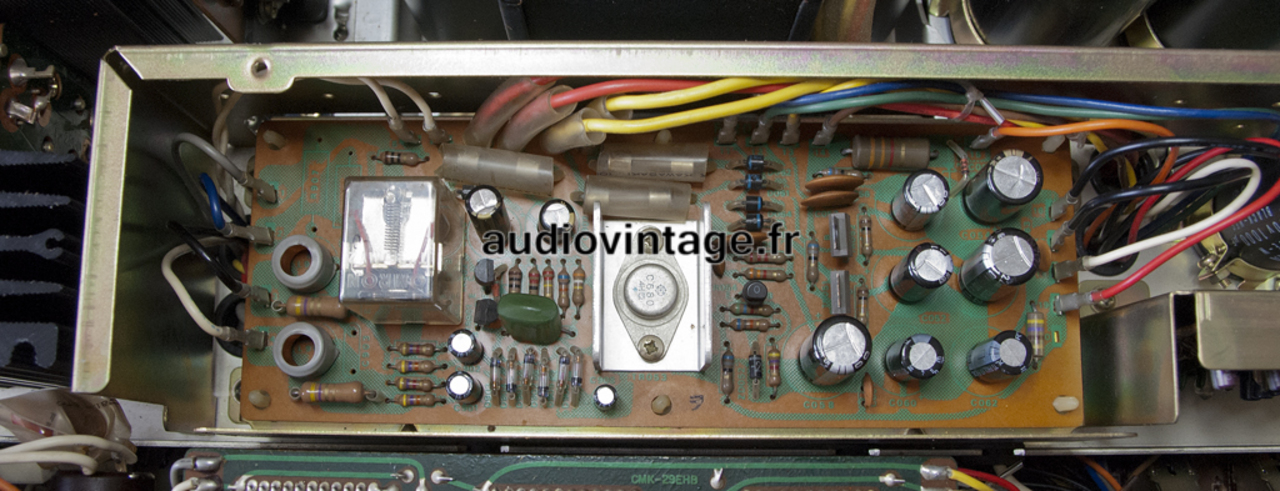

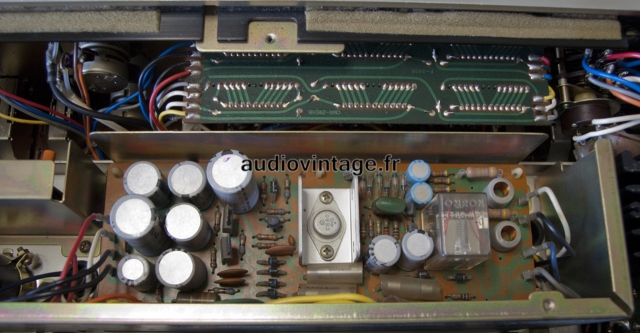

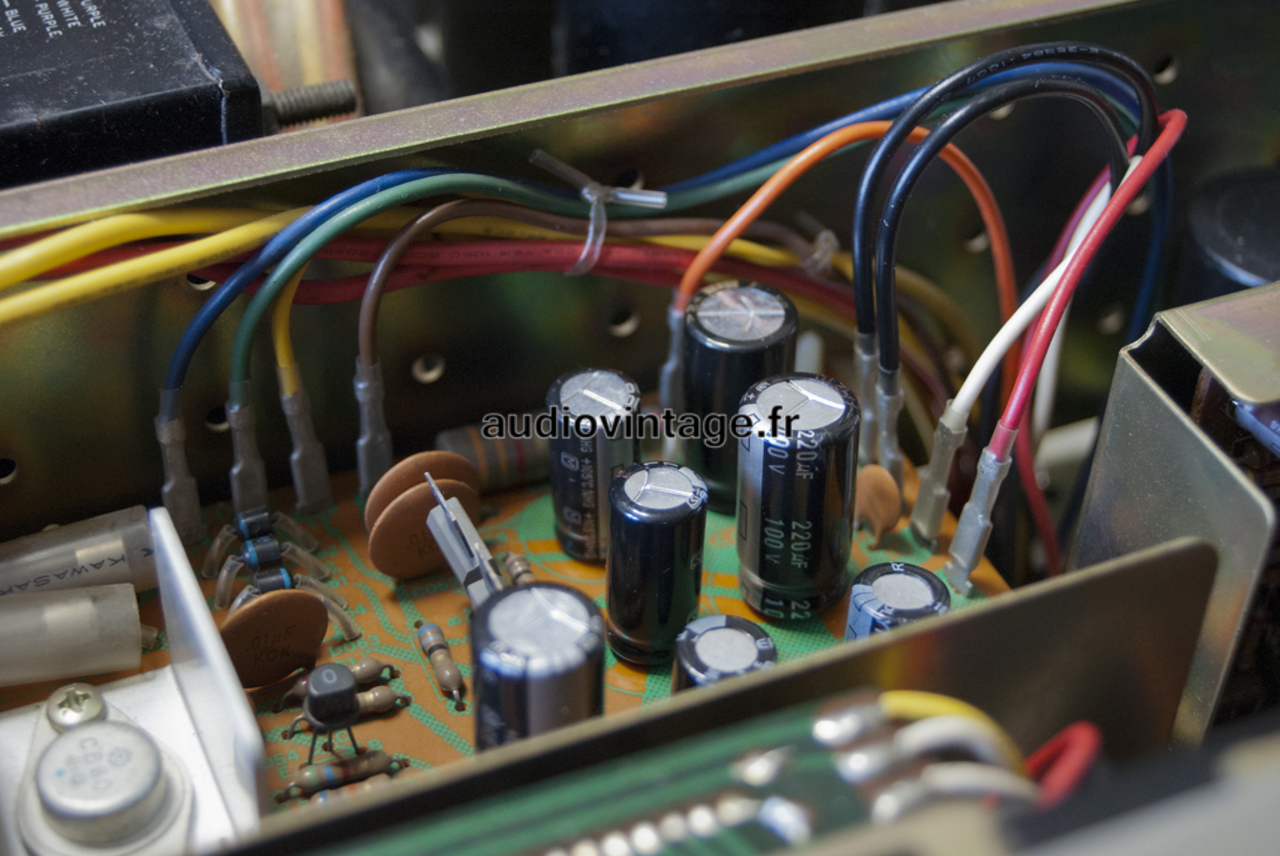

Même punition pour la carte d’alimentation.

Sansui AU-9500
Sansui AU-9500
Sans oublier la carte « phono » !

Sansui AU-9500

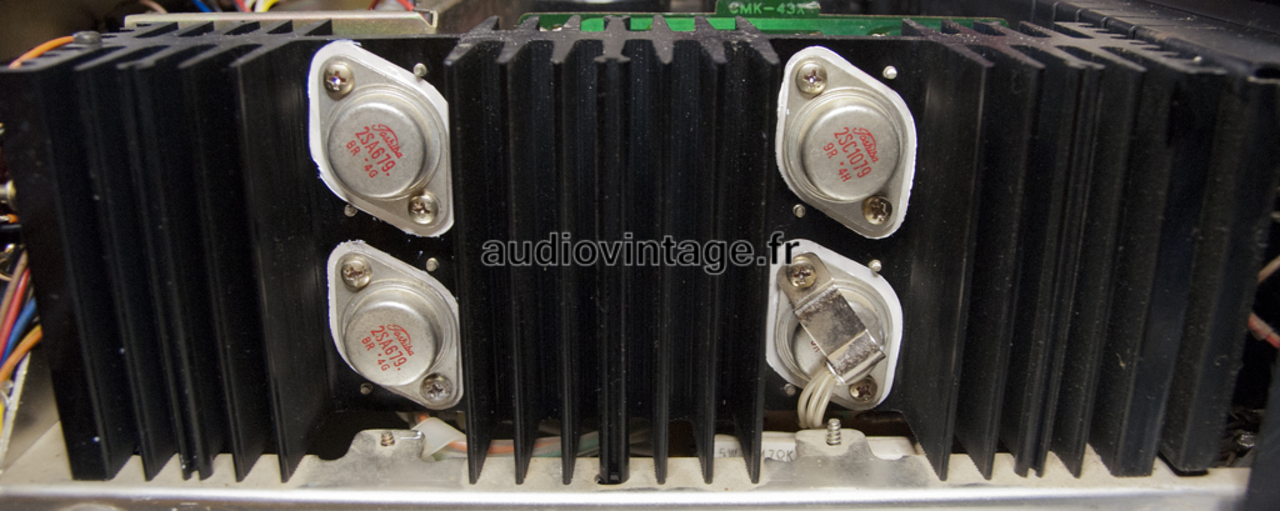

La graisse thermique sous les transistors de puissance et renouvelée, deux micas d’isolation sont également changés par sécurité.

La totalité des soudures sont inspectées même si ces séries souffrent rarement de problème de ce genre.
Attention cependant, les pistes sur les cartes sont fragiles, il est très facile de les détériorer, soyez équipé convenablement si vous devez dessouder/souder dans ces machines !

La réparation du canal défectueux est faite et la révision de l’ensemble touche à sa fin.
Je termine par le réglage des trimmers neufs sur les cartes « driver ».

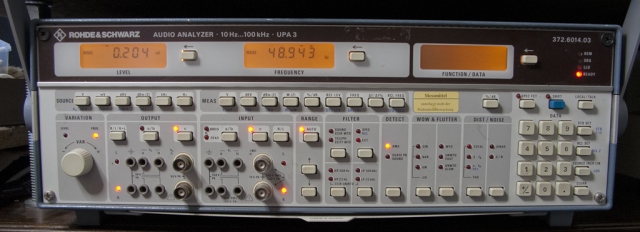

R&S UPA3
Validation est faite par la mesure de l’appareil sur le banc de test R&S UPA3.
Quelques résultats :
2×91 watts sous 8 ohms à 1 khz, 1% de distorsion, les deux canaux en charge.
2×85 watts sous 8 ohms à 1khz, 0.1% de distorsion, les deux canaux en charge.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

8 réflexions sur « Sansui AU-9500 »

  1. MERELLE

    J’ ai hâte que le mien soit réviser…. 😉 Merci pour cet excellent article ( journal de bord ) de vos interventions. 😀

  2. ALOISIO

    Bonsoir, j’ai un petit souci avec l’une des 2 cartes driver de mon ampli. Le fusible thermique 1A 110° situé sur la carte est cassé suite à une mauvaise manipulation. J’ai beau chercher je ne trouve pas ce type de fusible. J’ai pensé le remplacer par un fusible temporisé d’1A. Qu’en pensez vous ? Dans l’attente de vous lire. Cdlt

  3. ALOISIO

    Bonsoir et merci pour votre aide. Mon ampli fonctionne à merveille (AU 9500) sauf que quand ça lui prend, cela peut être au bout d’1heure ou parfois au bout de plusieurs heures le canal gauche se coupe. que ce soit avec le casque ou les enceintes. J’ai inversé les cartes driver mais c’est toujours le canal gauche qui se coupe, je pense donc à la carte d’alimentation. Tous les chimiques sont neuf, Qu’en pensez vous ? Ah ! précision lorsque le canal gauche se coupe, j’éteins mon ampli quelques secondes, puis je le rallume et c’est reparti pour 1h, ou 2 ou plus. Dans l’attente de vous lire. Merci à vous.

  4. Audiovintage Auteur de l’article

    Bonjour, il y a peut être un souci de relais (contact oxydé). Tapez lui dessus (doucement et avec un objet non métallique) lorsque le problème survient. Si le canal fonctionne de nouveau vous avez trouvé le coupable.
    Cordialement, Thierry.

  5. ALOISIO

    Bonsoir et merci pour votre réponse. J’ai trouvé la panne, c’était juste une soudure mal faite lorsque j’ai recapé mon ampli. J’avais pourtant tout contrôlé tout sauf la carte pré ampli, alors je l’ai retourné, puis j’ai retiré la plaque inférieure, ensuite je l’ai fais fonctionner jusqu’à l’apparition de la panne, puis j’ai touché chaque chimique un à un sur la carte pré ampli jusqu’à ce que je trouve le coupable.
    En tout cas, votre site est super, on y apprend pleins de choses. Merci à vous.
