Second Studer A68 présenté sur ce site, il appartient au même propriétaire que le premier.
Cet exemplaire est en panne.

Studer A68

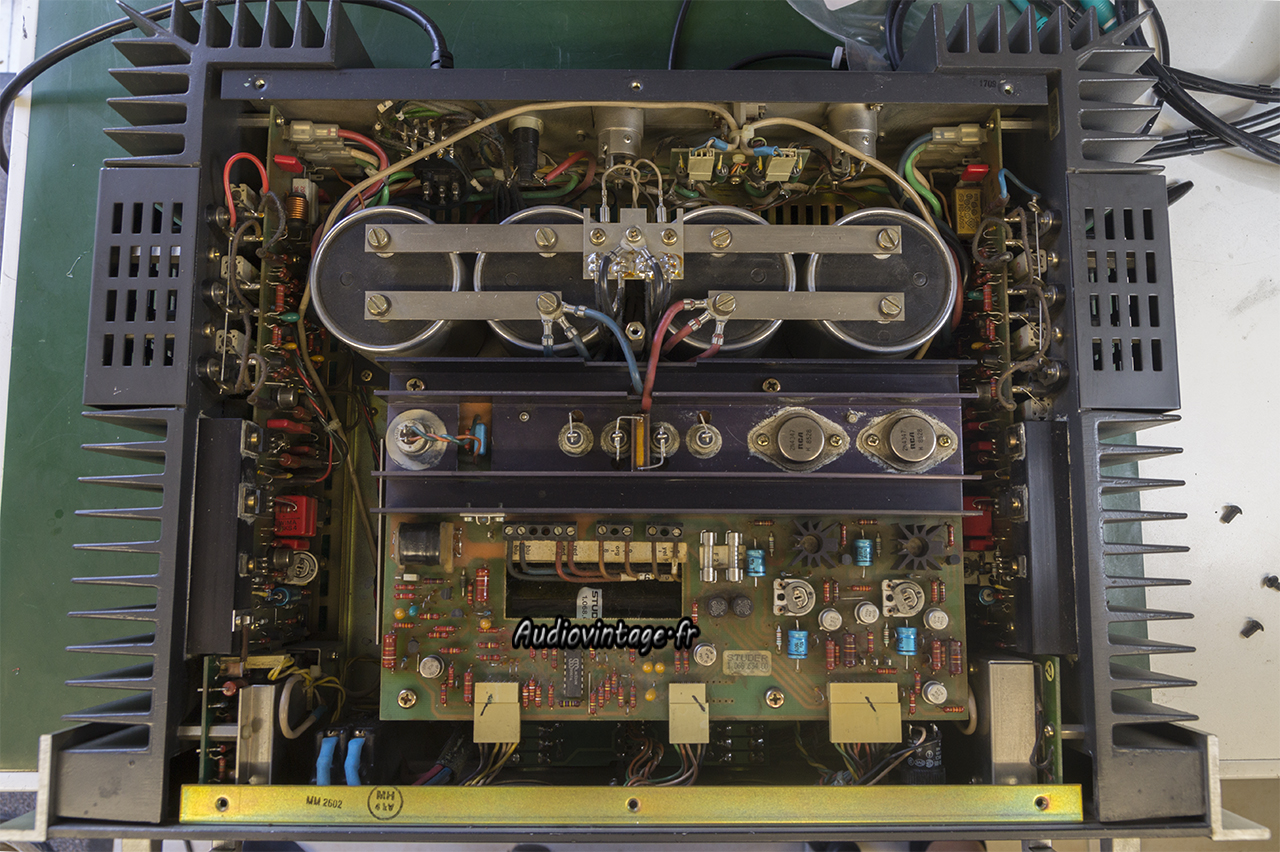

Acquis récemment, son nouveau maitre a souhaité ajuster les tensions d’alimentation comme proposé dans le manuel technique.
Hélas, tout ne s’est pas passé comme prévu. Il a pu voir qu’un canal sortait une puissance inférieure à l’autre et puis les tensions se sont écroulées, appareil en panne.

Studer A68
Le circuit d’alimentation. On ne le voit pas mais le propriétaire s’est trompé en rebranchant les câbles du transformateur.
J’avoue avoir cherché un certain temps avant de trouver l’erreur…
Bref, sur ce circuit, c’est tout simple, les chimiques à droite sont complètement morts, et un des transistors pas loin est HS également. Les autres transistors de la même référence sont passés au traceur de courbe et les mesures étant « spéciales », je ne prendrais aucun risque et les remplaceraient également.

Studer A68

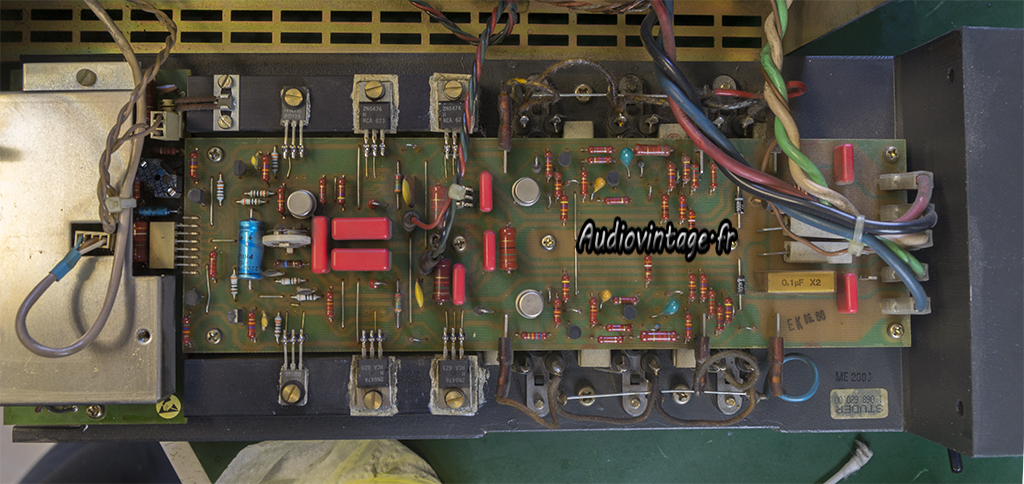

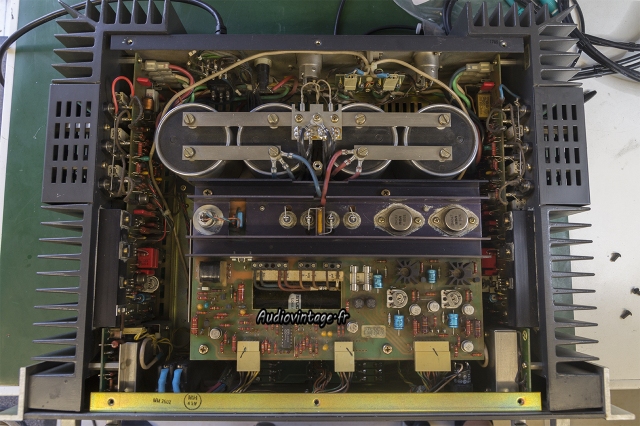

Un petit tour sur un des deux circuits d’amplifications.
Ici aussi, on a droit à des condensateurs dans un état moyen l’axial bleu est mort (c’est lui qui est responsable du niveau plus faible).

Studer A68

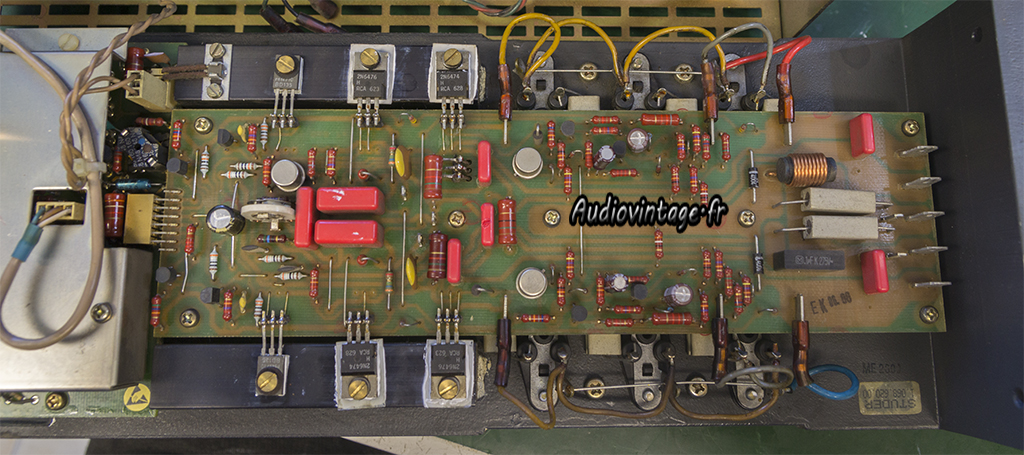

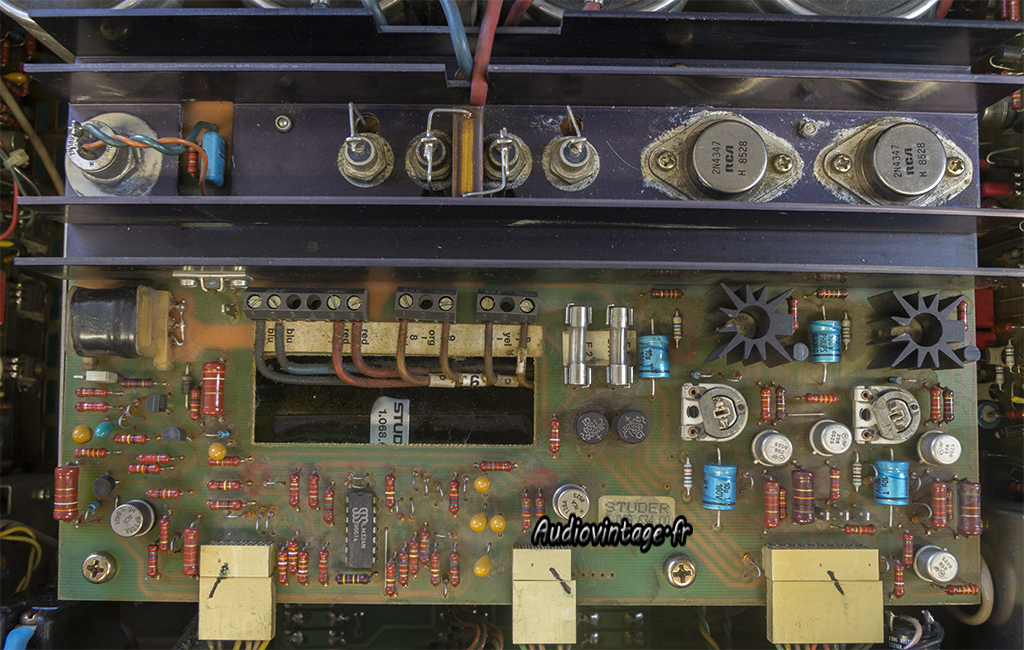

Condensateurs neufs, nettoyage, nouvelle graisse thermique (y compris sous les nombreux transistors de puissance).
Le second canal reçoit des soins identiques.

Studer A68
Toutes les canettes « frako » vont être remplacées.

Studer A68

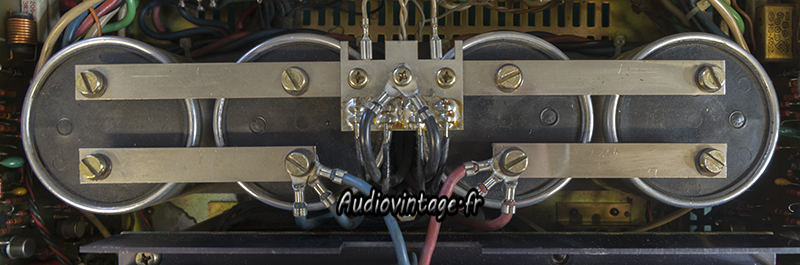

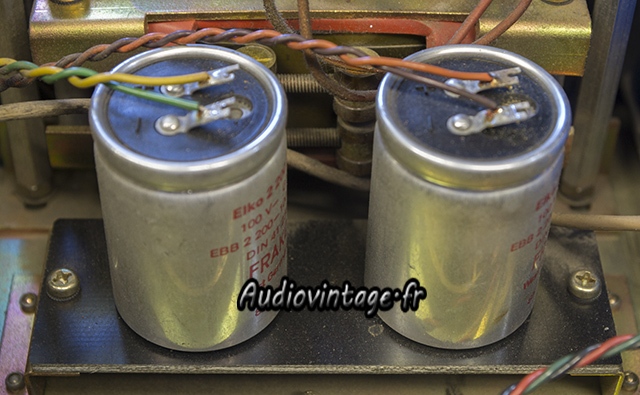

Les condensateurs de filtrage originaux.

Studer A68

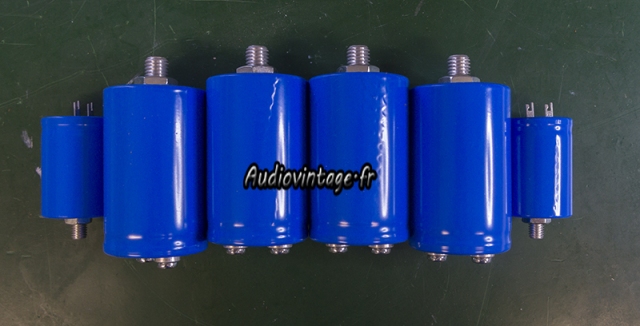

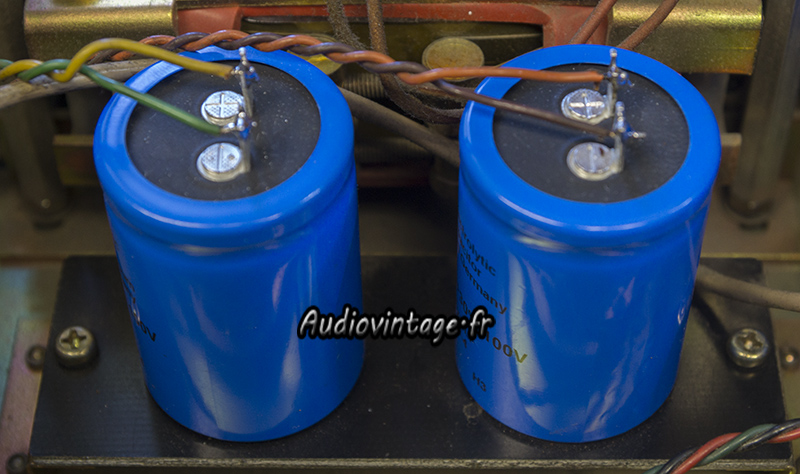

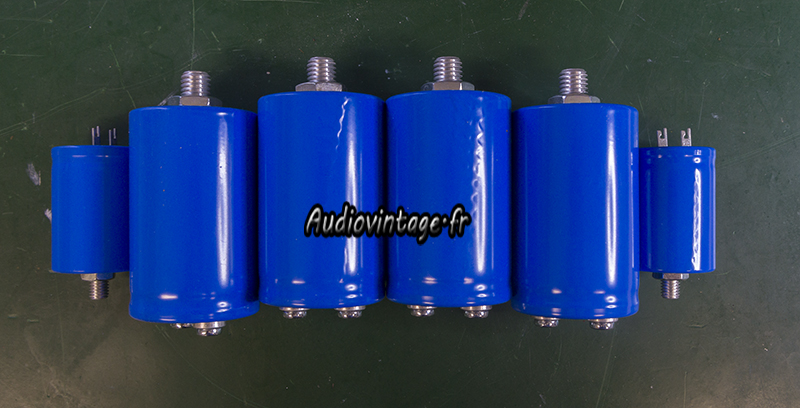

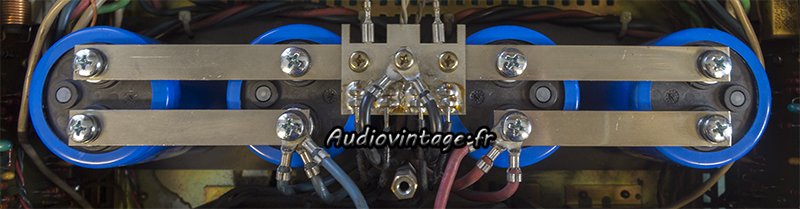

Les neufs en place.

Studer A68
Ici aussi, deux gros frako.

Studer A68
Même motif, même punition.

Studer A68

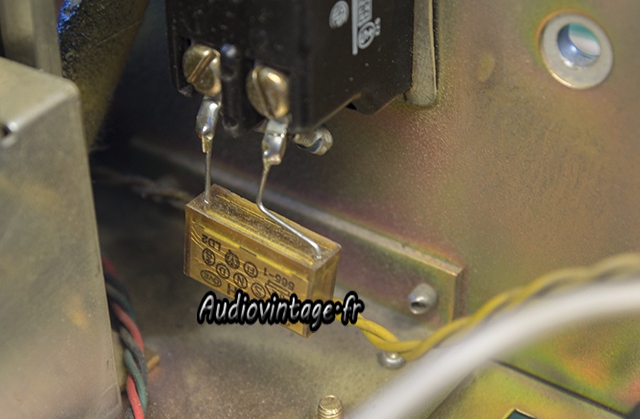

Dans cet appareil, on trouve 4 condensateurs rifa X. Mais si vous les connaissez ceux-là, on en a déjà parlé ici et ailleurs.
A part leur légère tendance au suicide dans un panache de fumée ils sont très bien 🙂

Studer A68

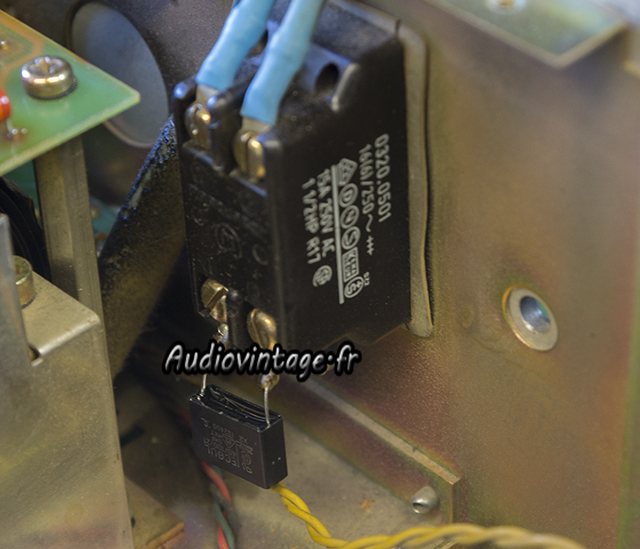

Remplacés.

Studer A68

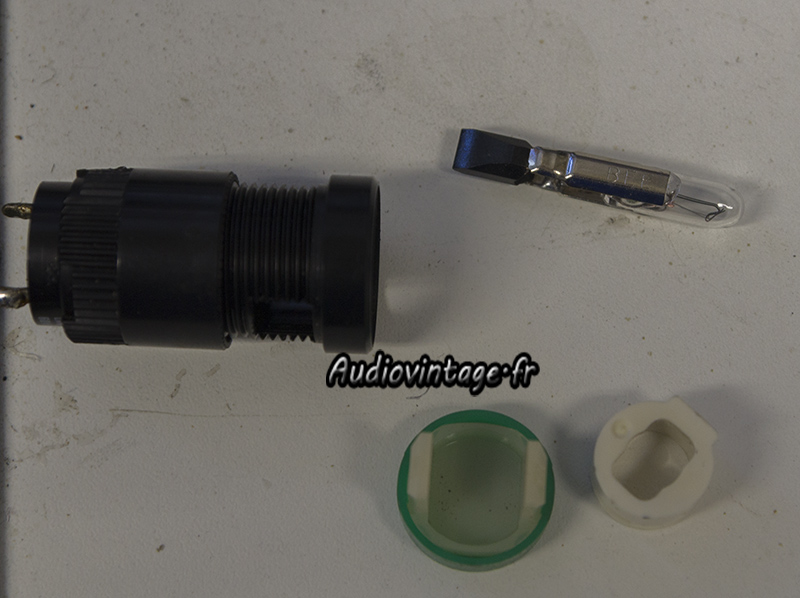

La luciole « on » est HS. Démontage puis remplacement par un modèle identique 60v.

Studer A68

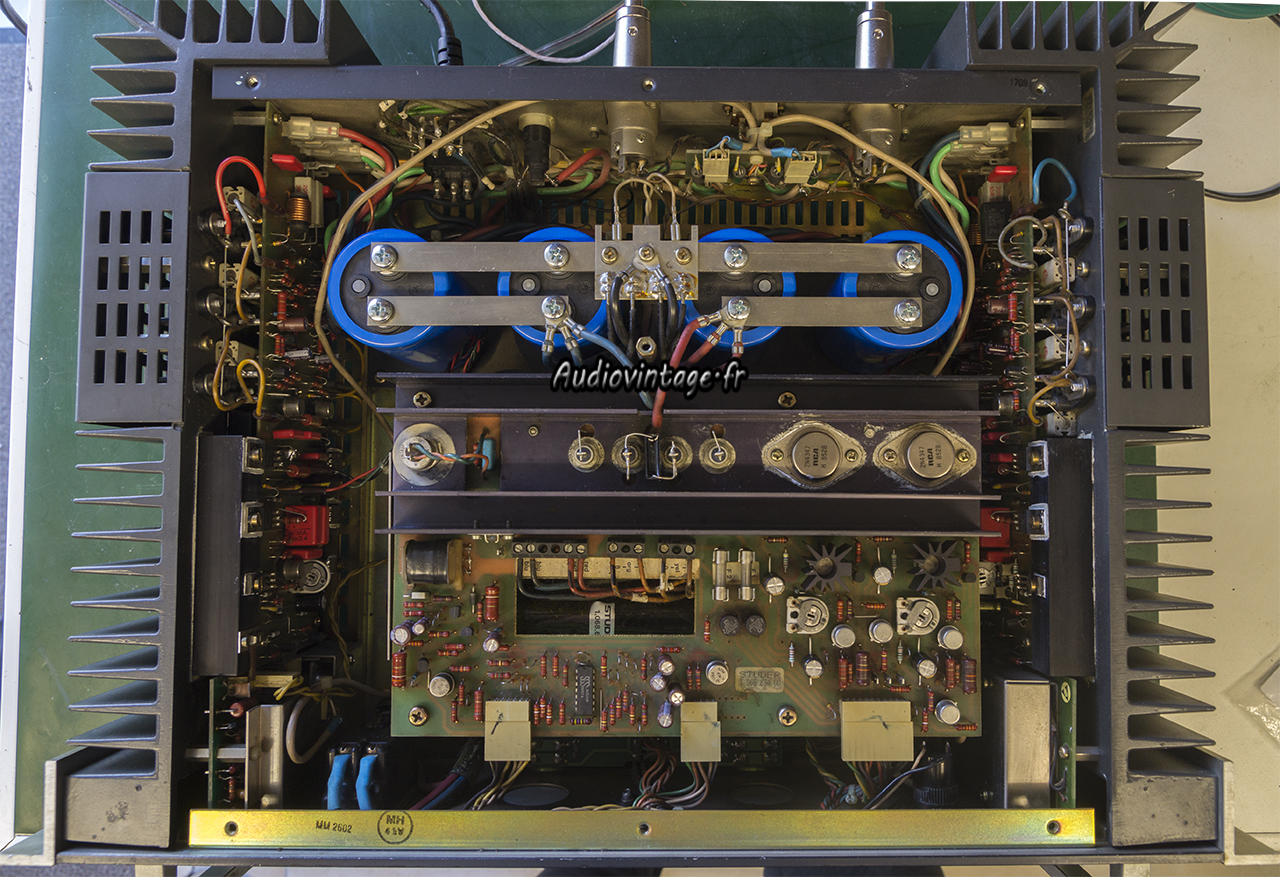

L’intervention est terminée. Le circuit d’alimentation a été réparé comme indiqué au début de cet article. Toutes les résistances ajustables ont été nettoyées puis testées. Les ajustements (alimentation, bias et niveau de sortie) ont été réalisés sans le moindre souci.

Studer A68

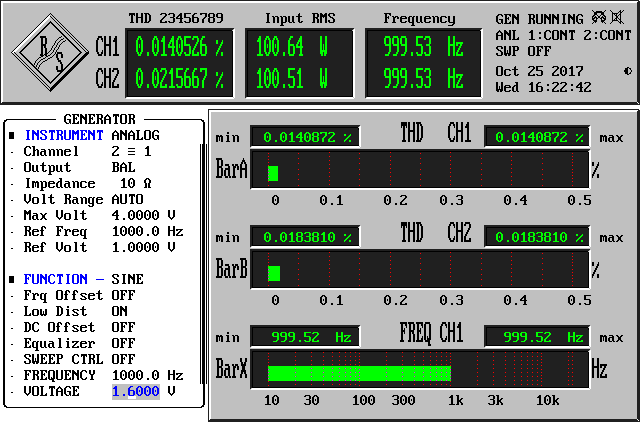

Distorsion relevée à puissance nominale sous 8 ohms.

Studer A68

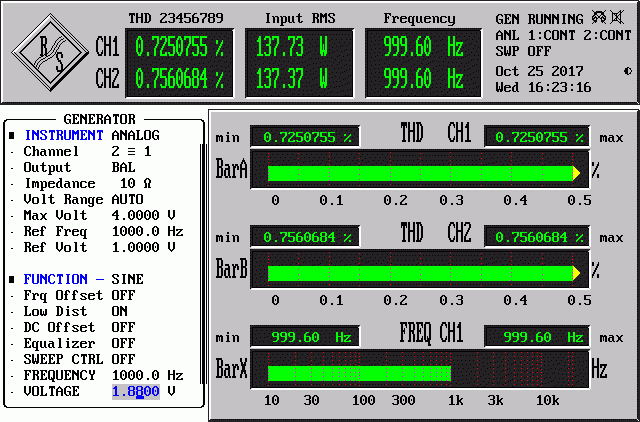

On pousse un peu pour « voir ». 2×137 watts sous 8 ohms.

Studer A68
Réponse en fréquence à 1w en sortie, les deux canaux.

Studer A68
Studer A68
Studer A68

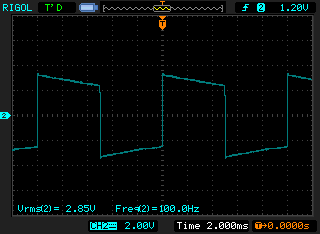

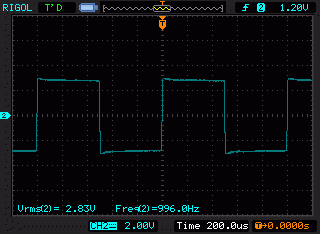

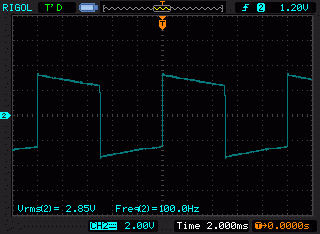

Signal carré à 100hz, 1khz et 10khz.

Studer A68

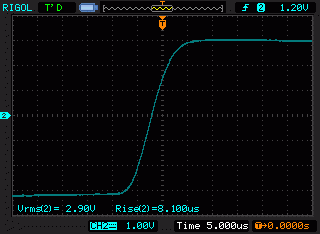

Temps de montée à 10khz.

Studer A68

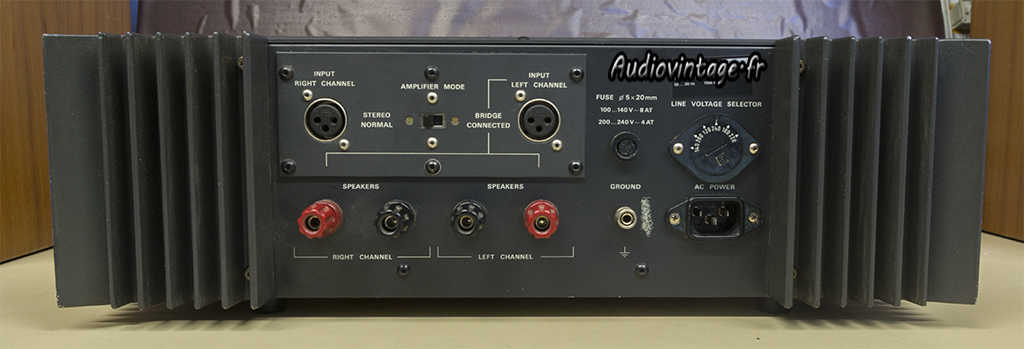

Connectique.
