Cela devait s’apparenter à la « simple » révision d’un appareil fraichement acquis. Mais ce préamplificateur Denon PRA-2000Z cache bien des soucis !

Le nouveau propriétaire me l’a donc envoyé suite à son achat récent.
Dans cet appareil, Denon a mis l’accent sur la reproduction des disques vinyles avec pas moins de trois entrées phono, une MM, une MC « traditionnelle » et une MC utilisant un transformateur. Ces trois étages d’entrées phono, séparés, attaquent ensuite un seul et même circuit d’égalisation CR (et non NFB).
Ce préamplificateur chauffe énormément, c’est d’ailleurs possiblement celui qui chauffe le plus de tous les préamplificateurs à transistors que j’ai pu prendre en charge.
Sa consommation sous 230vac est d’environ 65w en idle, cela ne vous parle sans doute pas, mais par comparaison (extrême cela dit), un amplificateur Luxman L-30 consomme 12w dans les mêmes conditions.
Il n’y a pas de miracle, cette température importante est difficilement conciliable avec une très bonne fiabilité à long terme.

A réception, Le Denon fonctionne sur ses entrées haut niveau, même s’il sonne comme une patate (mais une belle, bien pourrie…)
Les entrées phono sont en panne.

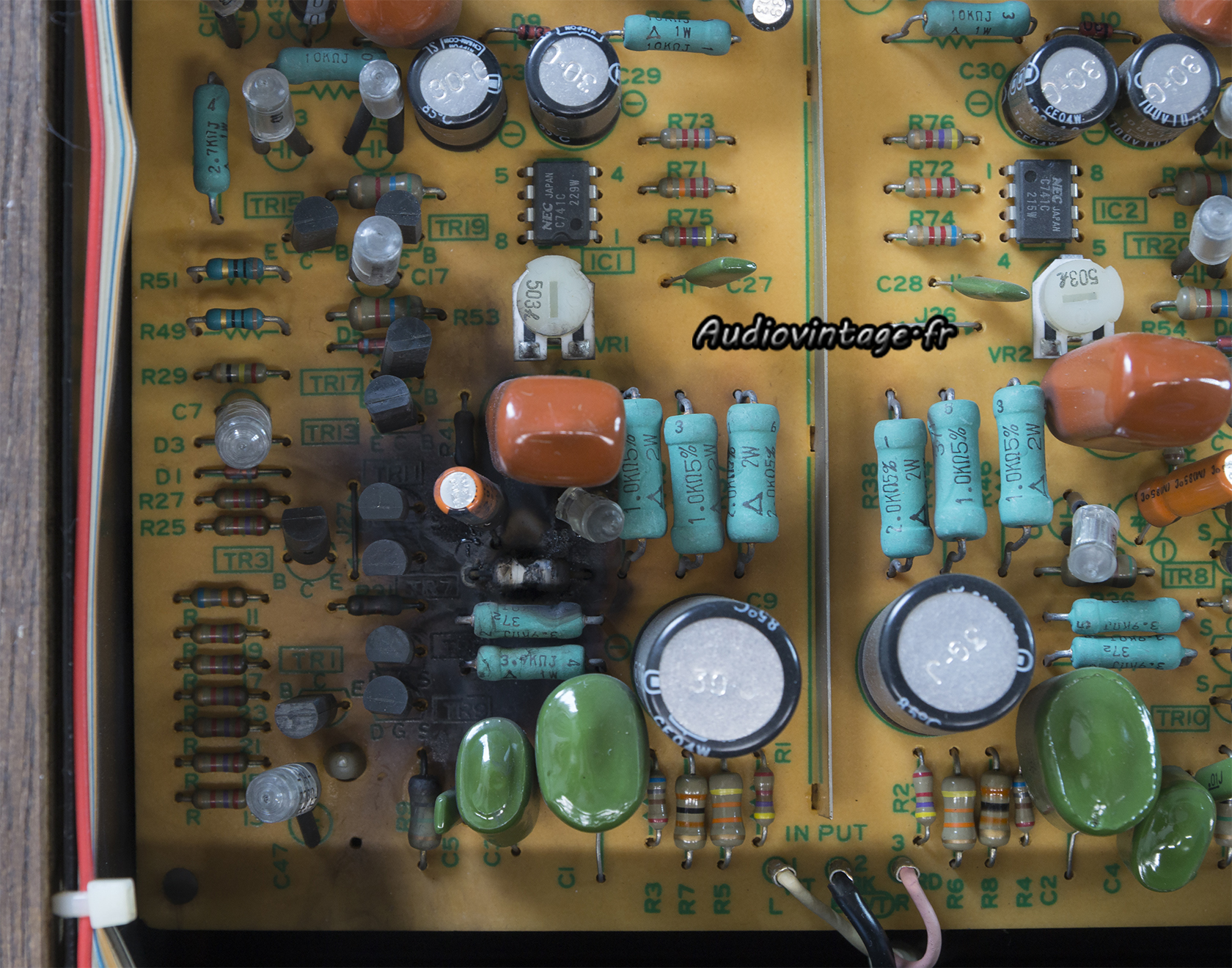

En effet, il est bien malade sur un canal, ça chauffe fort d’accord, mais là, c’est plus un début d’incendie.

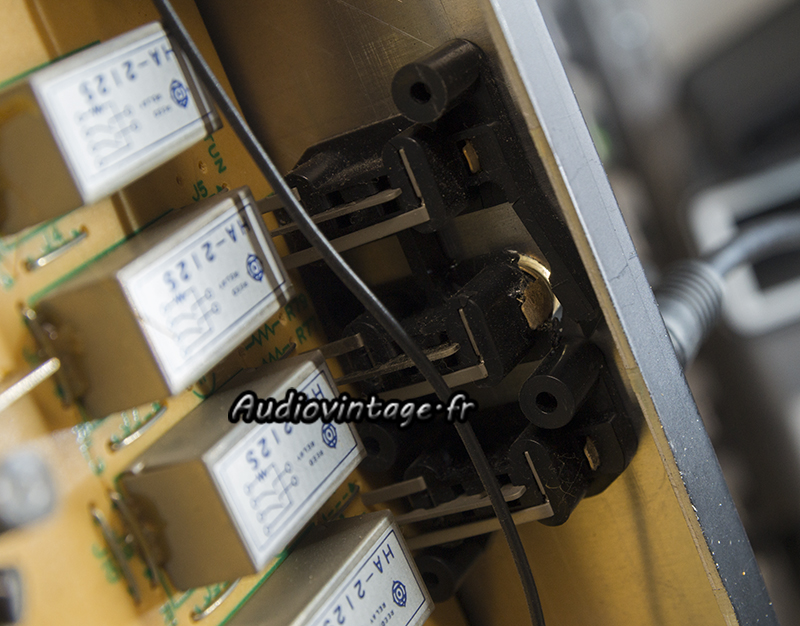

Il y a aussi un peu de casse sur la connectique, mais l’intégrité est encore assurée et comme j’ai tous les morceaux, je recollerais tout cela.

Je retire donc le circuit en question.

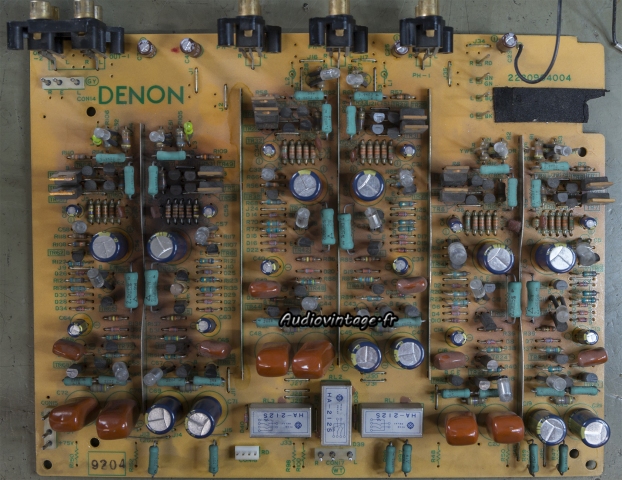

Il y avait de nombreux composants HS et pas uniquement au point « chaud ». Transistors, résistances, condensateurs polystyrènes, chimiques…un vari carnage !
Circuit réparé et révisé.
Mais l’état désastreux ou j’ai trouvé ce circuit n’est que le début…

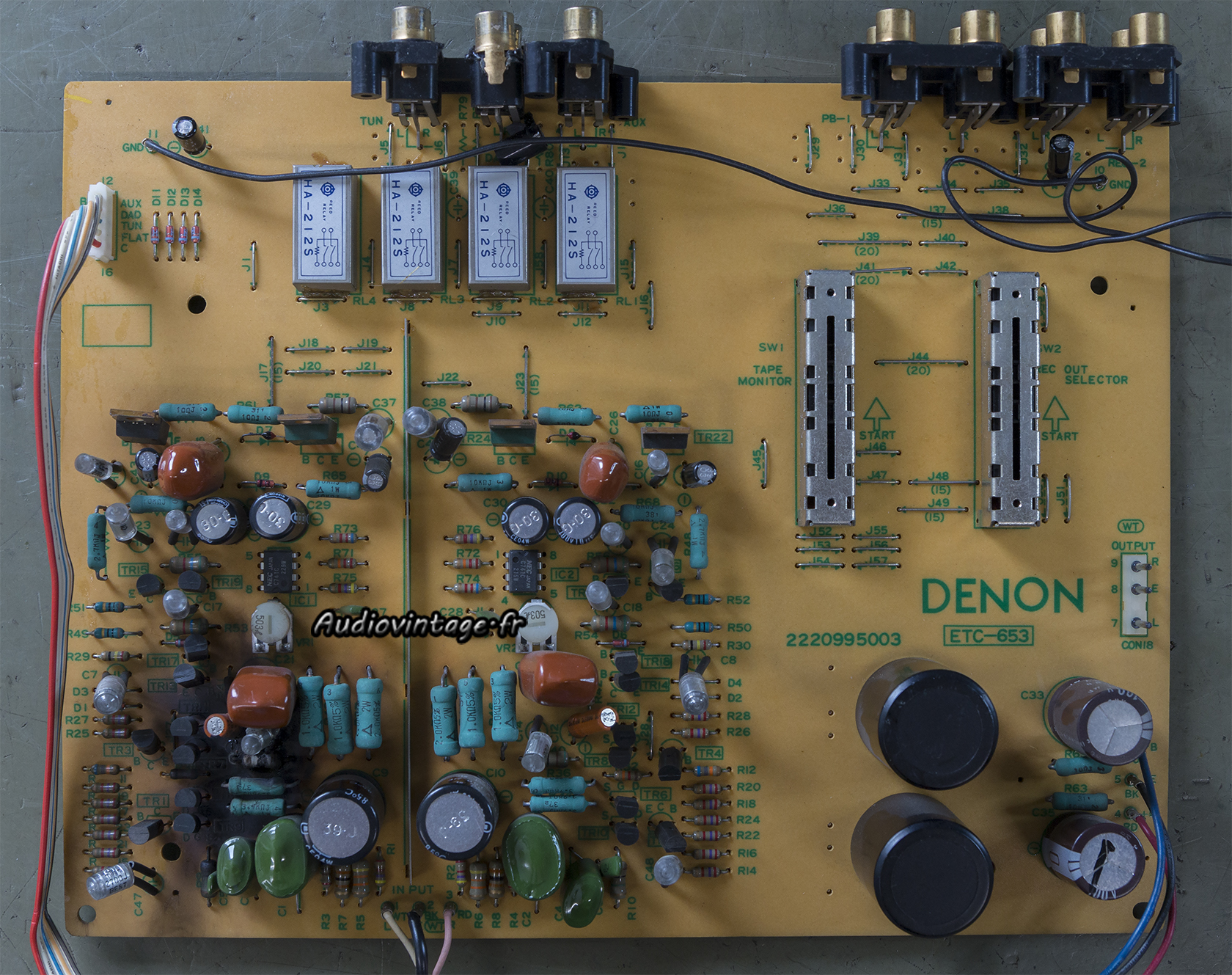

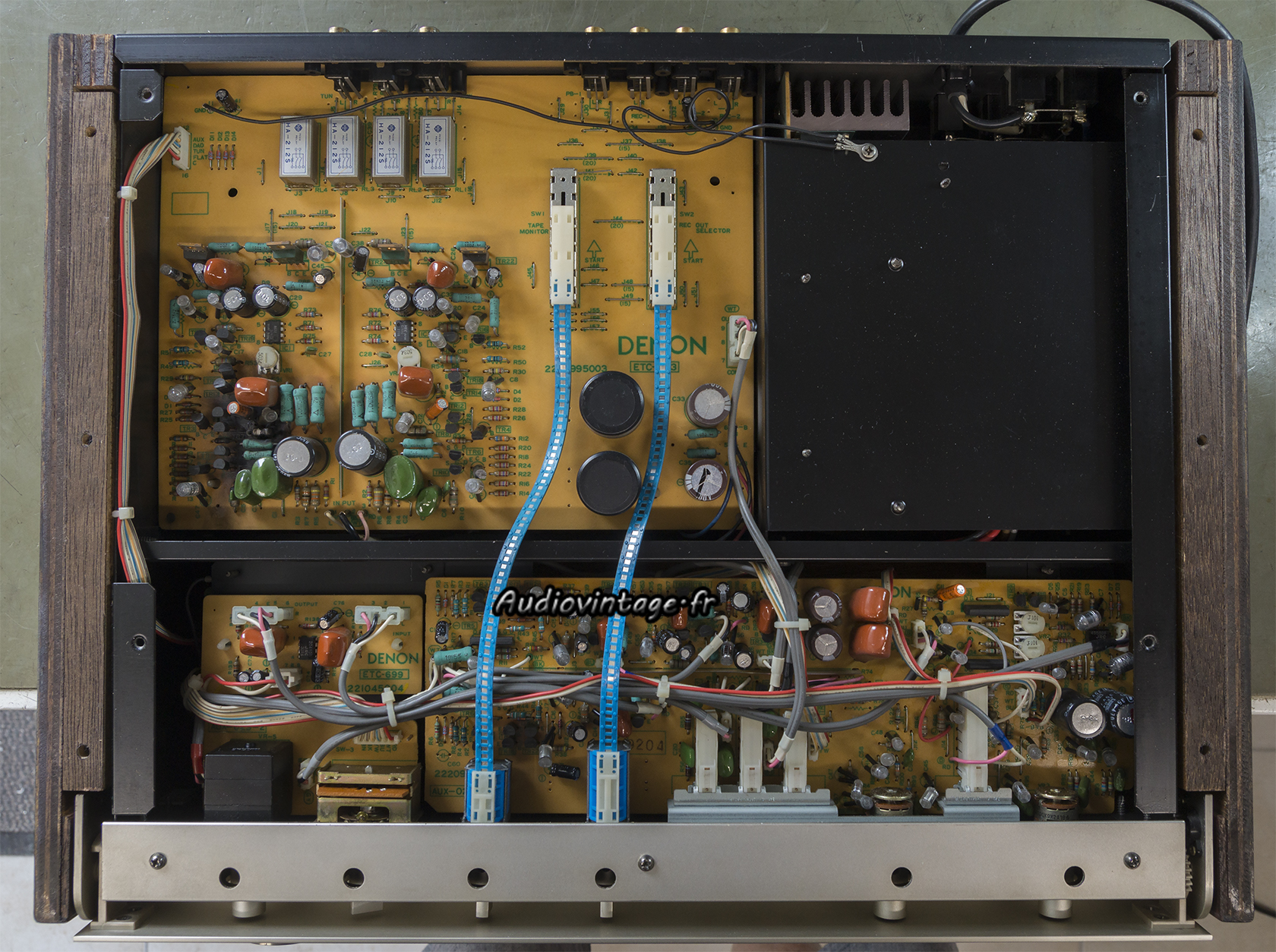

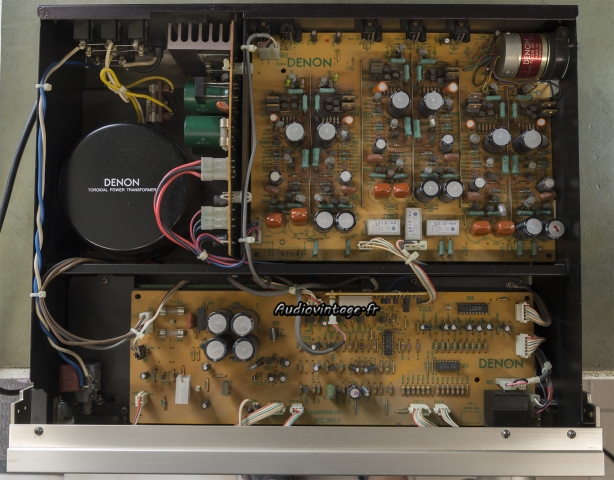

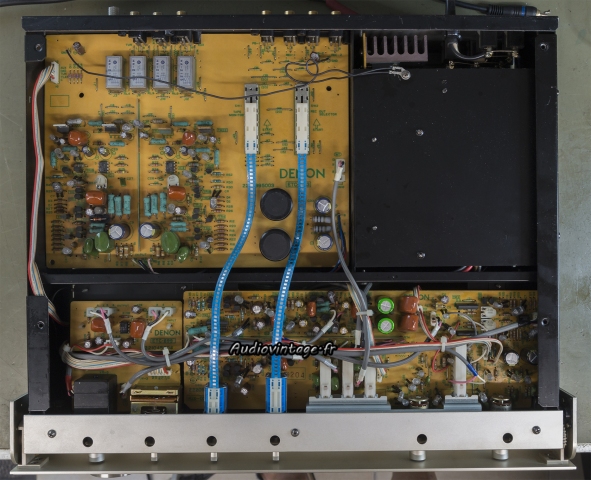

Retrait des circuits phono.

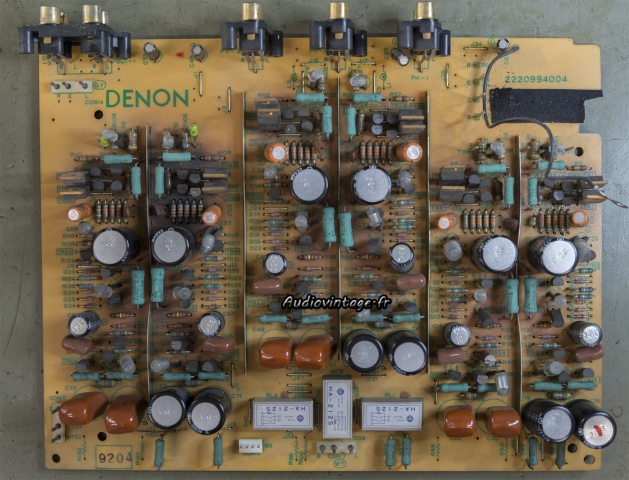

De gauche à droite : MM, MC (2) et MC (1) avec transfo (retiré pour extraire ce circuit du châssis).
L’étage MM est en panne, la mort d’un petit condensateur polystyrène entraine en sortie, la présence d’une tension continue importante et totalement hors de propos, qui se retrouve ensuite sur le circuit dépanné précédemment.

Vu la température importante dégagée par ce circuit, la plupart des soudures étaient en triste état, et de nombreux condensateurs chimiques en fin de vie.
Circuit réparé et révisé.

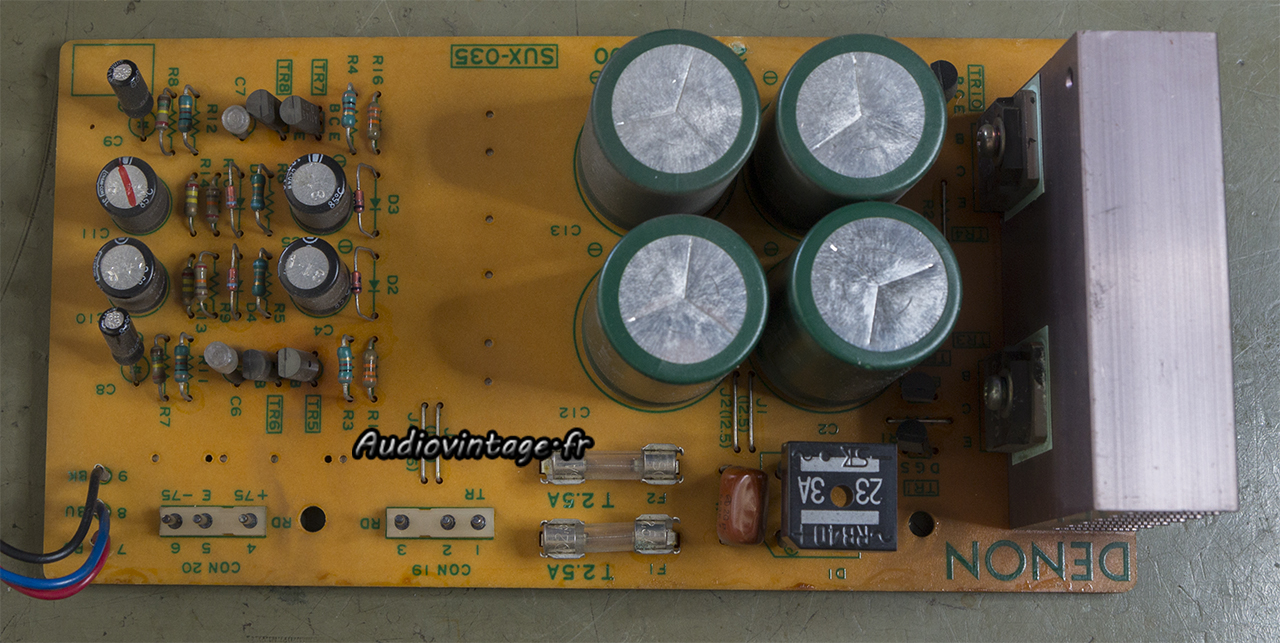

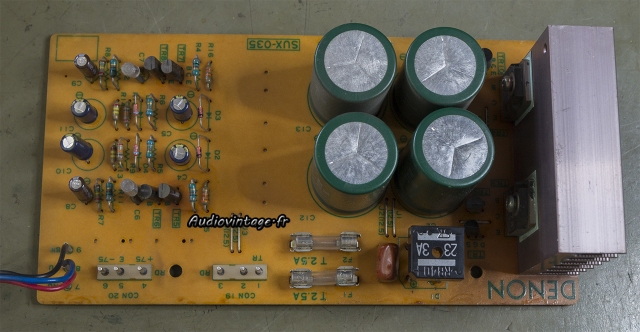

L’alimentation.

C’est bien le seul circuit ou j’ai trouvé des condensateurs chimiques encore frais, les 4 plus gros restent donc en place, les autres sont remplacés.

Le circuit « digital unit ».

Révisé.

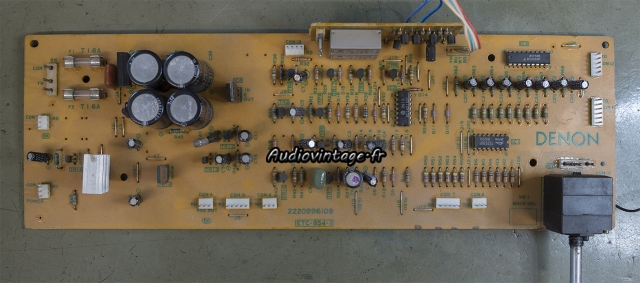

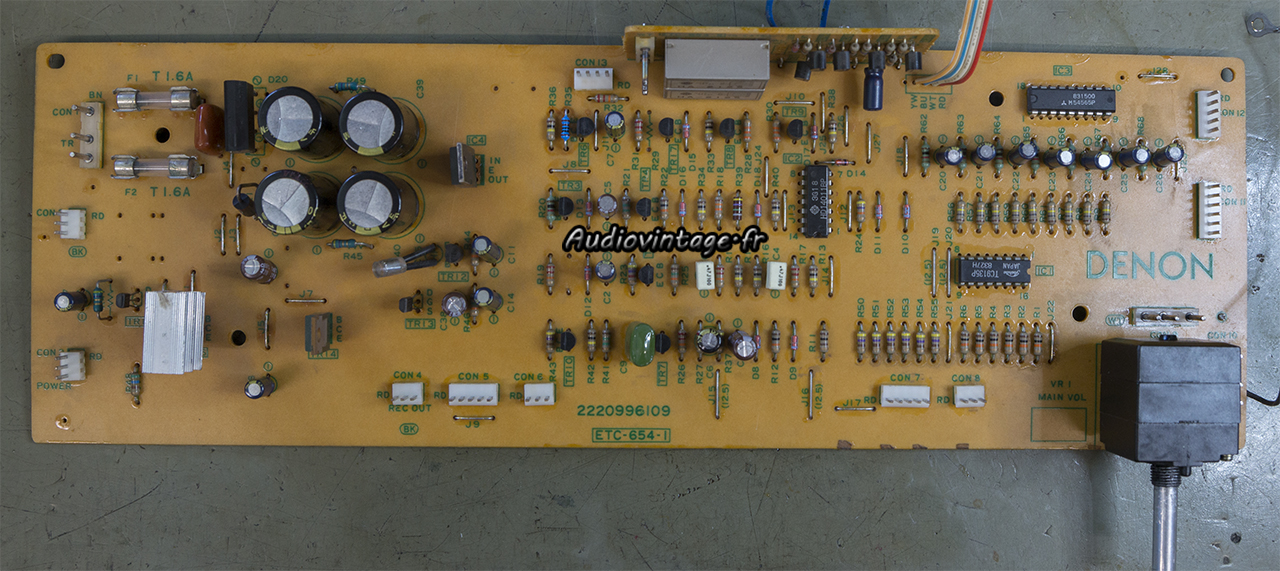

Le circuit « control unit ».
Sur ce circuit, on trouve également des transistors de muting qui évitent entre autre, les bruits disgracieux dans les enceintes à l’extinction de l’appareil.
Ces transistors n’apprécient pas du tout qu’on vienne brancher ou débrancher des prises à l’arrière du préamplificateur quand celui-ci est allumé, avec une possibilité non négligeable de claquer un ou plusieurs de ces transistors, et c’est le cas ici.

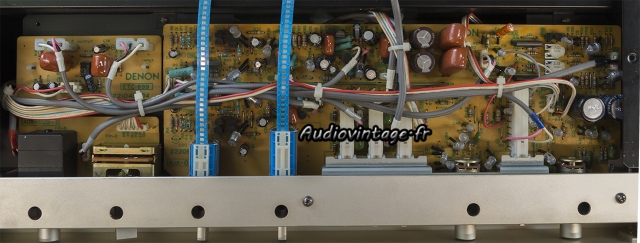

Condensateurs chimiques remplacés tout comme deux transistors de muting. Les circuits sont réassemblés dans le châssis.

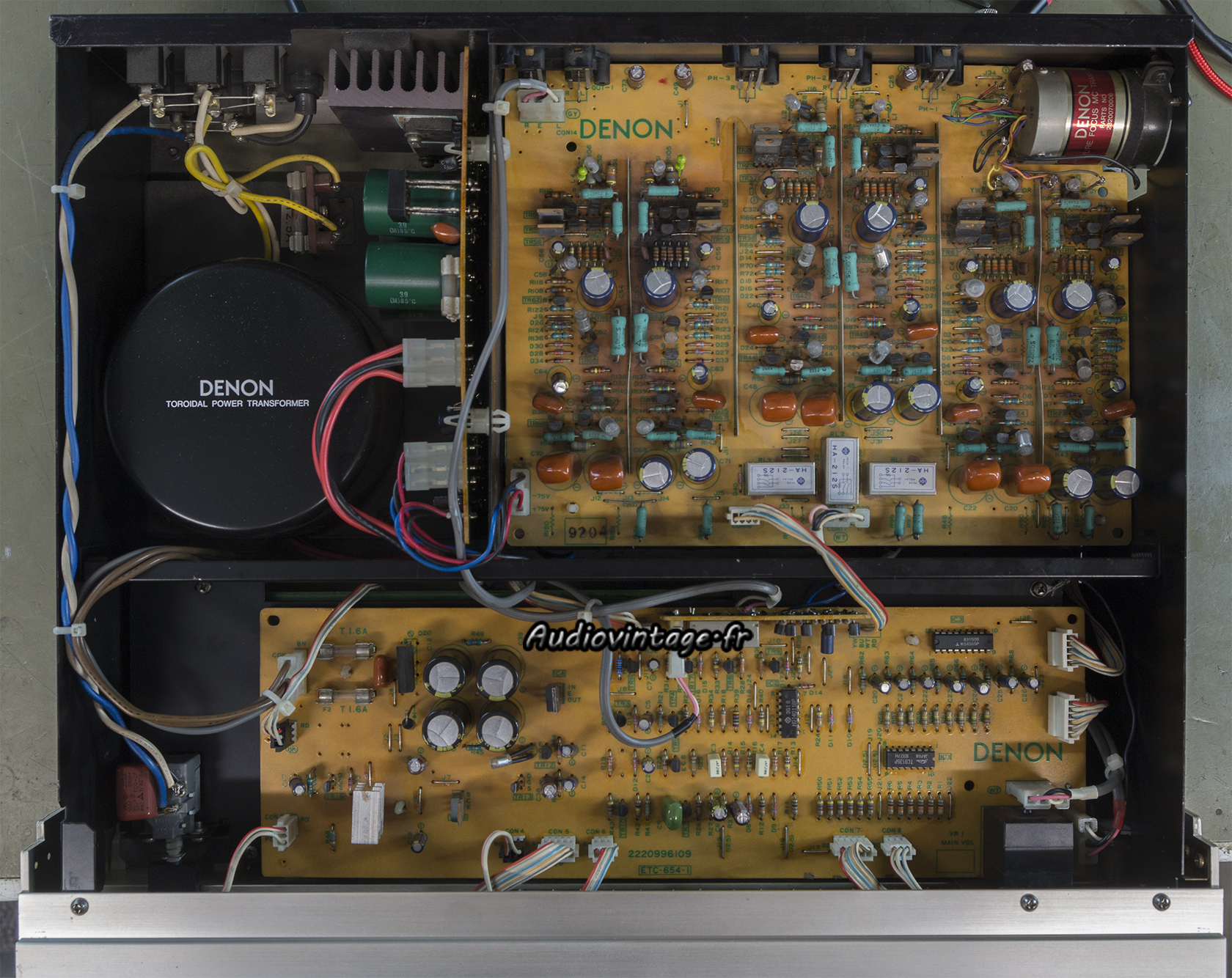

Le transformateur MC a repris sa place. Les commandes ont été nettoyées, et les réglages effectués.
Terminé.

Connectique.

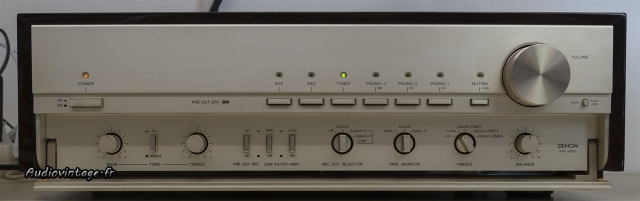

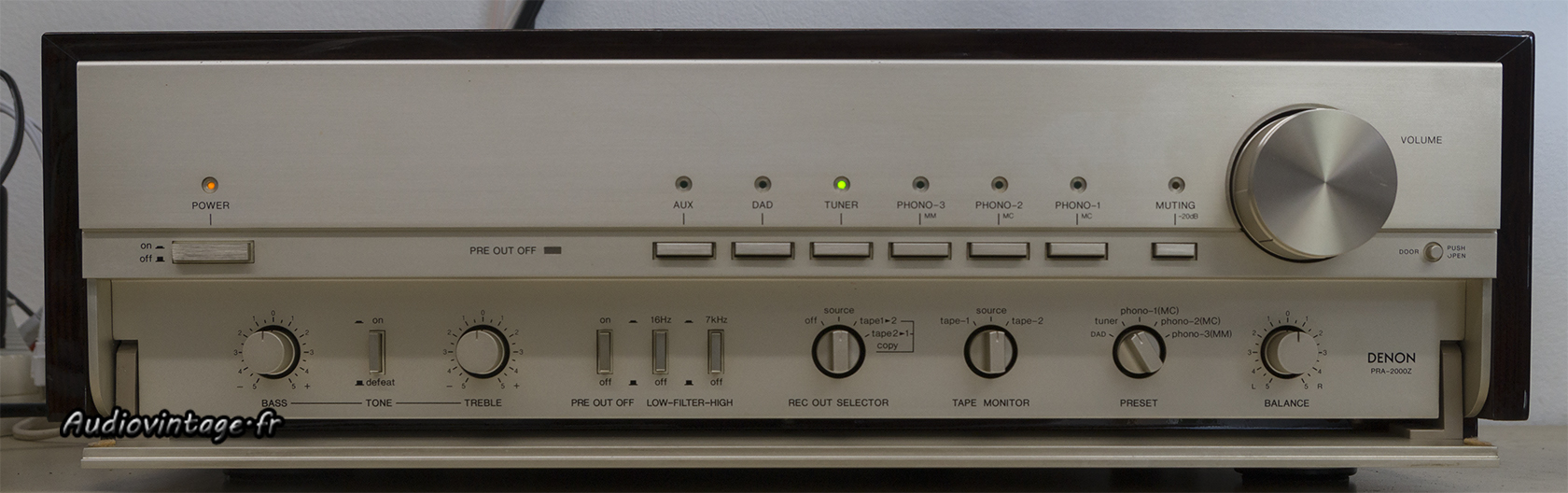

Le clapet de façade cache les divers réglages que l’on retrouve habituellement sur les préamplificateurs.

Les mesures sur entrée Aux :

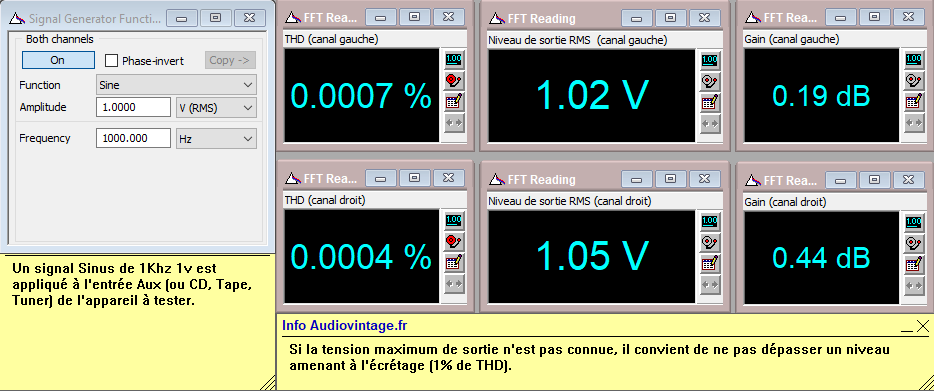

Distorsion à 1v en sortie, entrée aux, tone defeat.

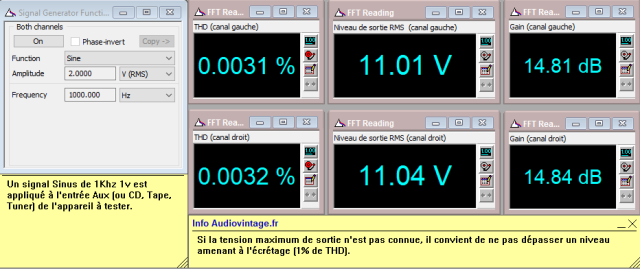

Distorsion à 11v en sortie, entrée aux, tone defeat.

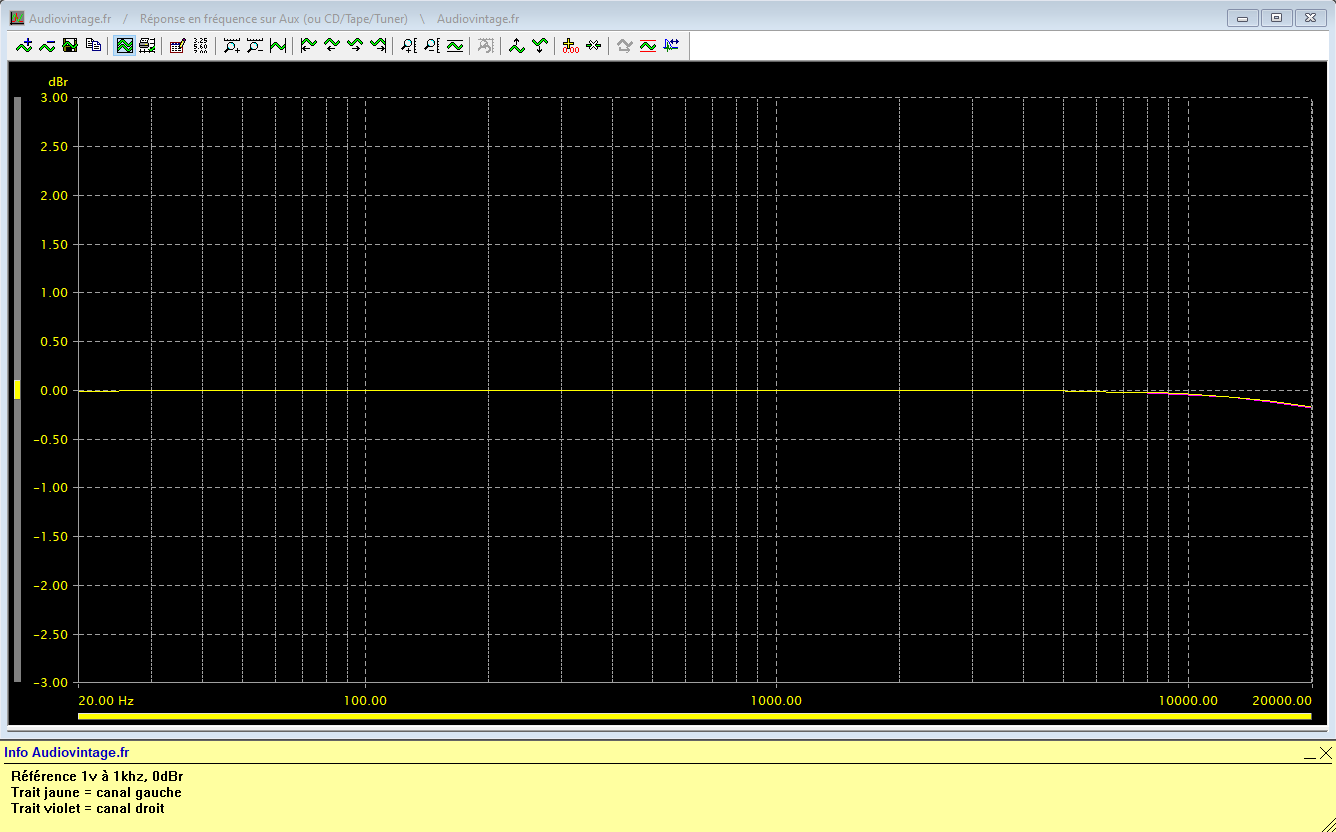

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

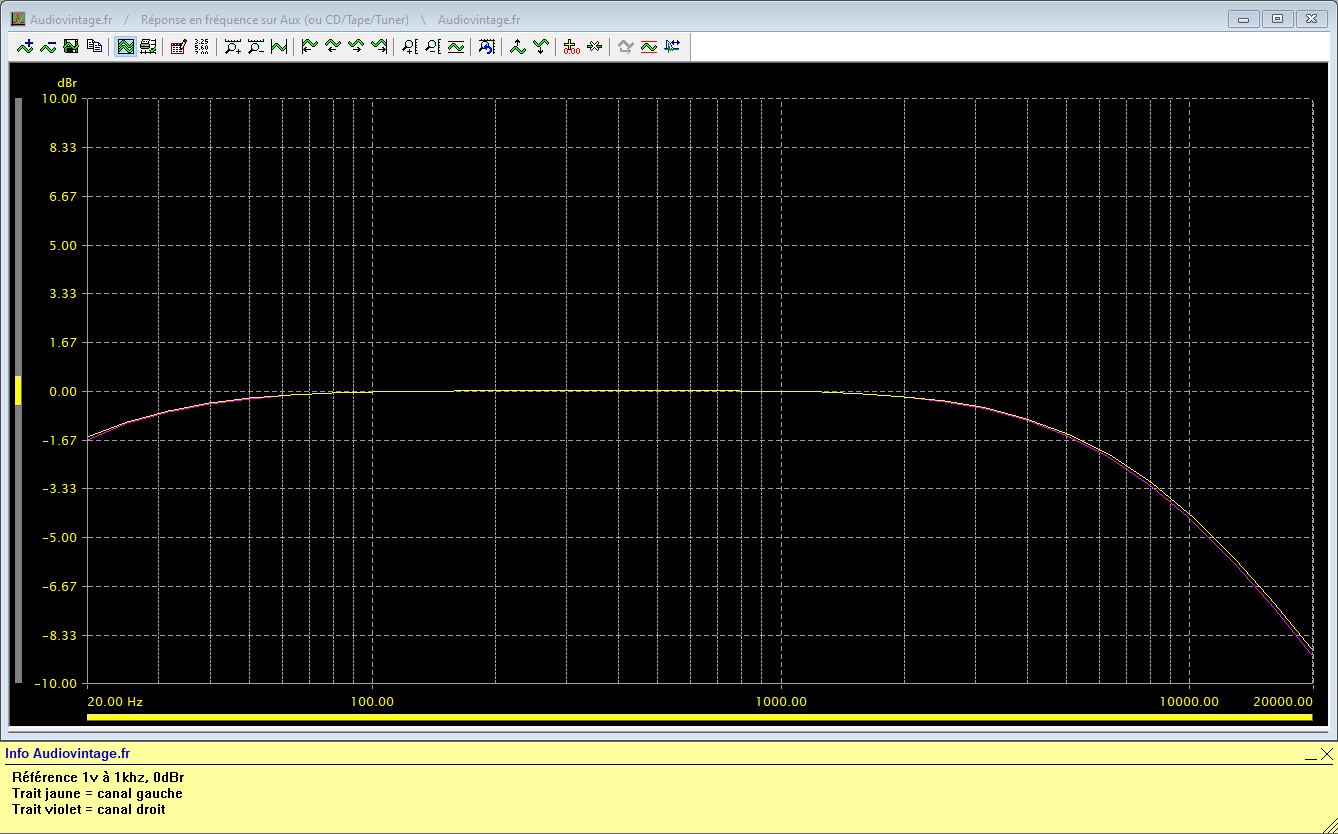

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

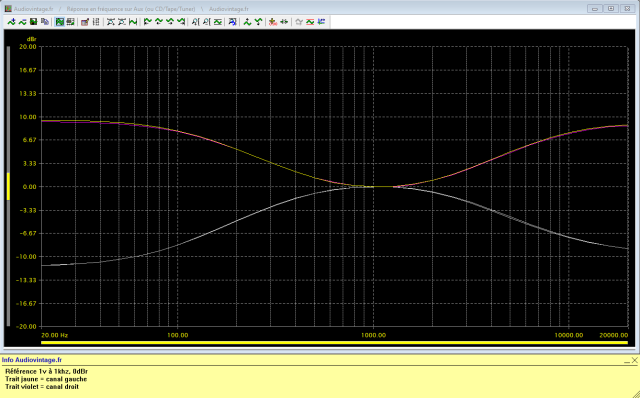

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs au mini puis au maxi.

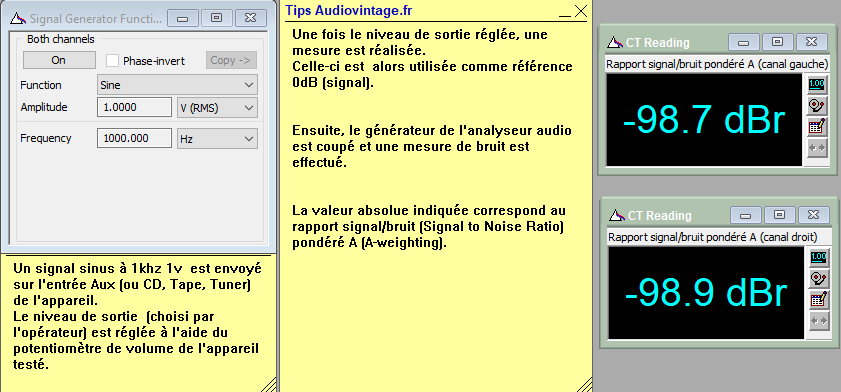

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Rapport signal bruit à 11v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono MM :

Distorsion à 1v en sortie, entrée phono MM, tone defeat.

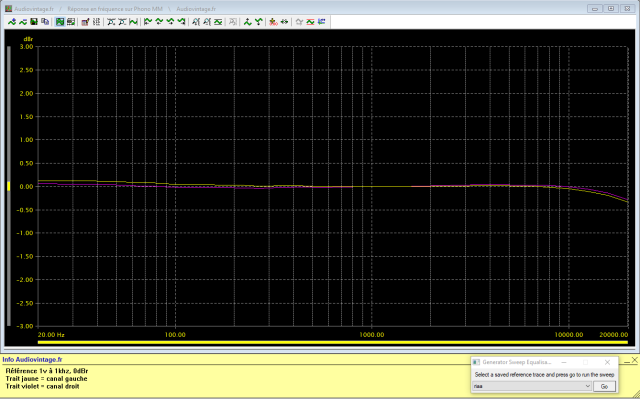

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

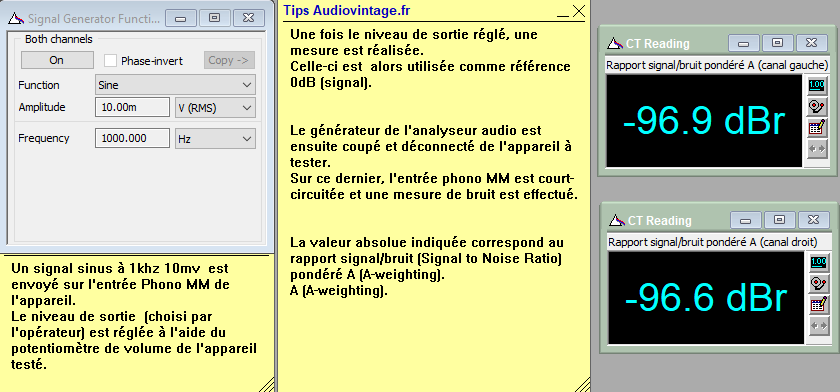

Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

Rapport signal bruit à 11v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC 1 (transfo) :

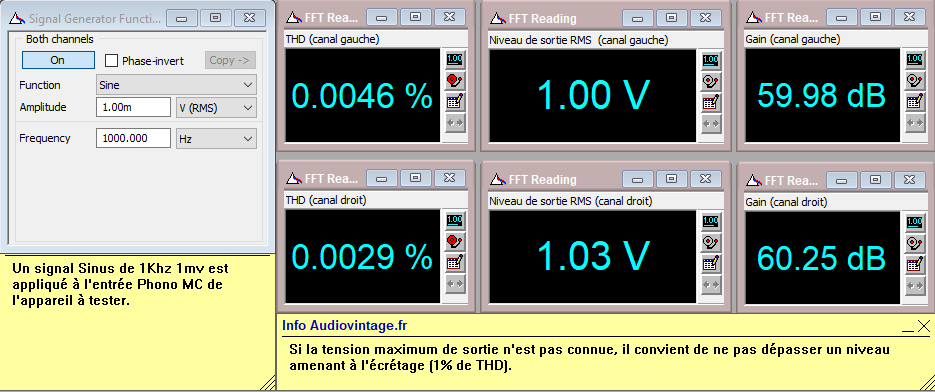

Distorsion à 1v en sortie, entrée phono MC, tone defeat

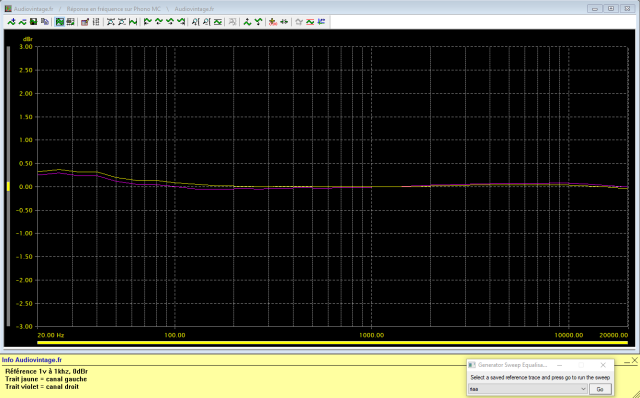

Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

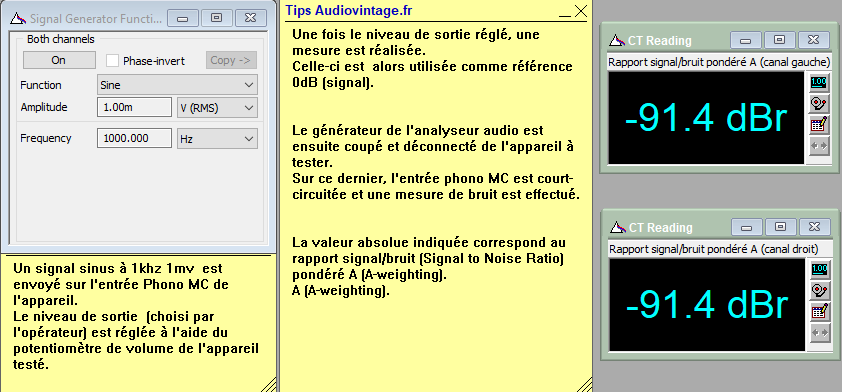

Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

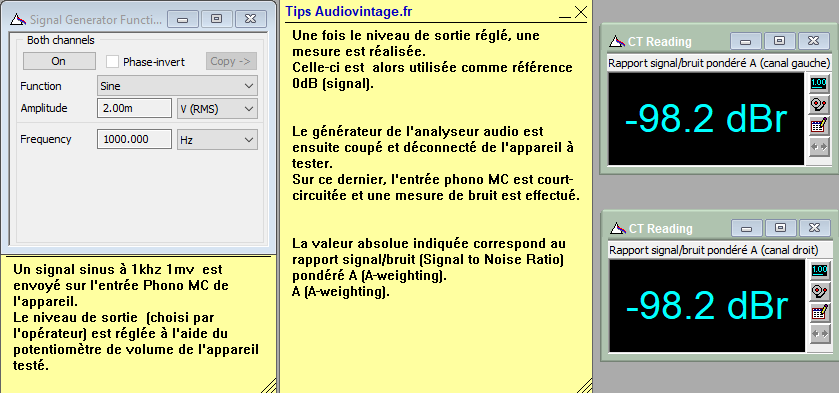

Rapport signal bruit à 11v en sortie, entrée phono MC, tone defeat.

Les mesures sur entrée phono MC 2 :

Distorsion à 1v en sortie, entrée phono MC, tone defeat

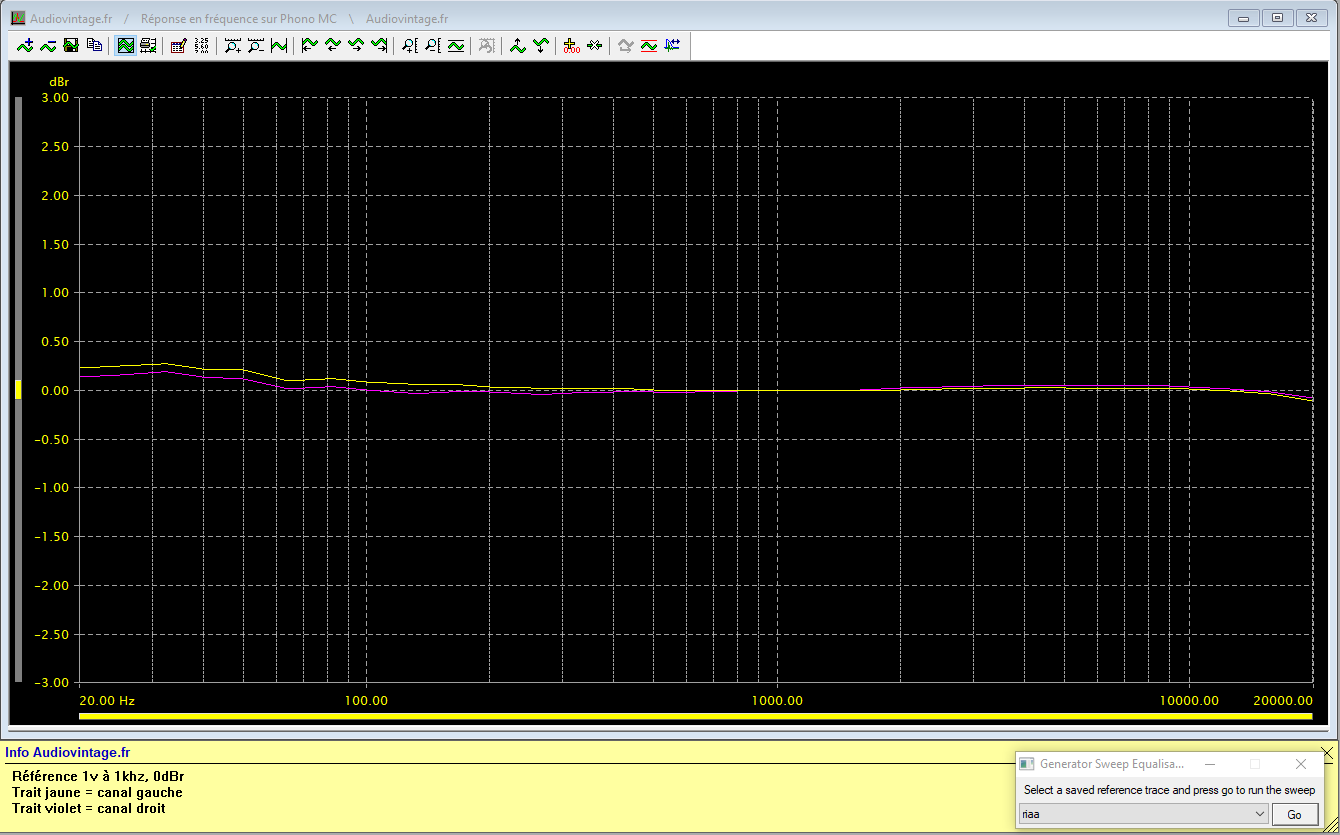

Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

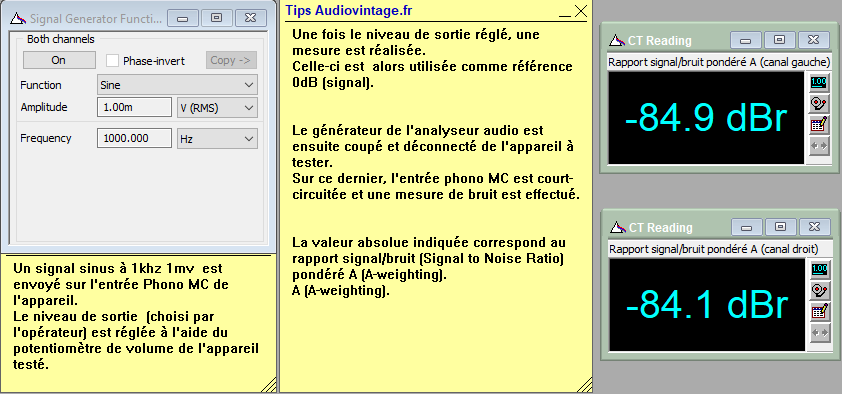

Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

Rapport signal bruit à 12v en sortie, entrée phono MC, tone defeat.
