Marantz 3200

Marantz 3200 : dans un état plus que correct.
Après le bloc de puissance Marantz 140, voici le préamplificateur associé, le Marantz 3200.

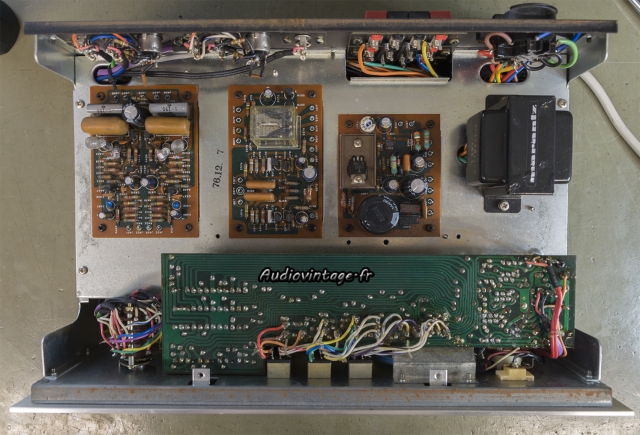

Marantz 3200 : à son arrivée.
Comme le Marantz 140, ce 3200 a eu droit à une ou plusieurs anciennes interventions. Vu que certains condensateurs remplacés ne sont pas ici non plus de valeurs capacitive correctes, je suppose que l’intervenant est le même que pour l’amplificateur.

Marantz 3200 : câbles rompus.
Dans cet exemplaire, les trois correcteurs de tonalité du canal gauche ne fonctionnent pas.

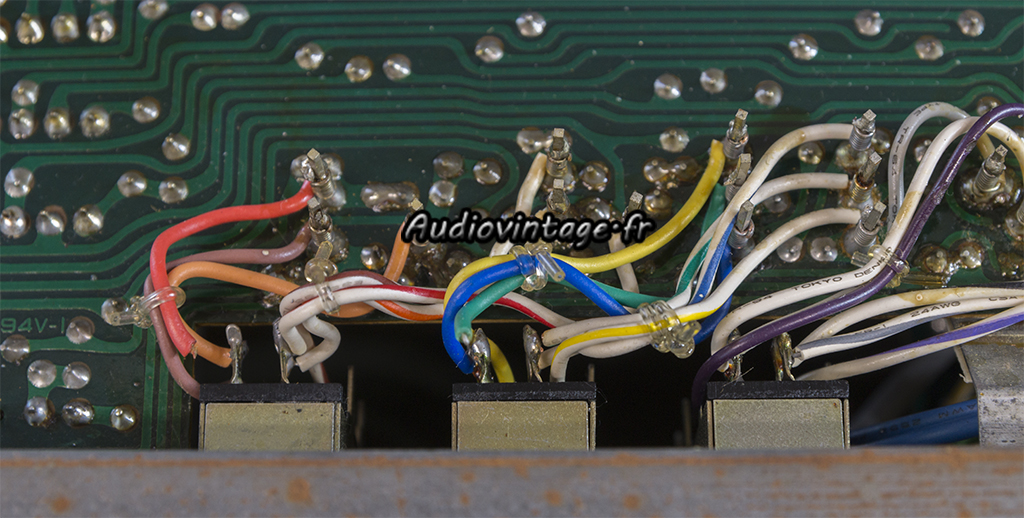

Et pour cause : trois fils coupés sur les potentiomètres.

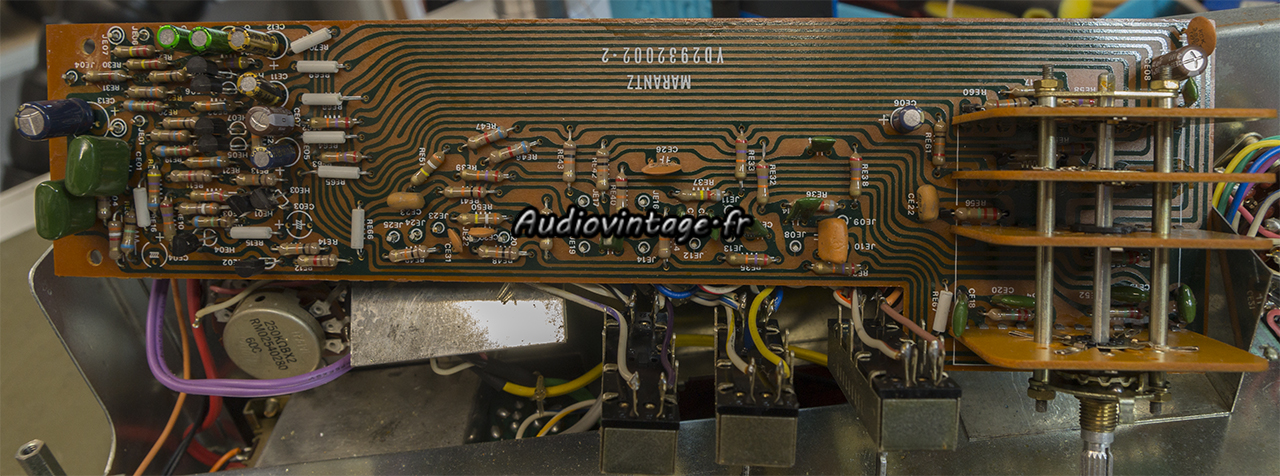

Marantz 3200 : circuit de tonalité à revoir.

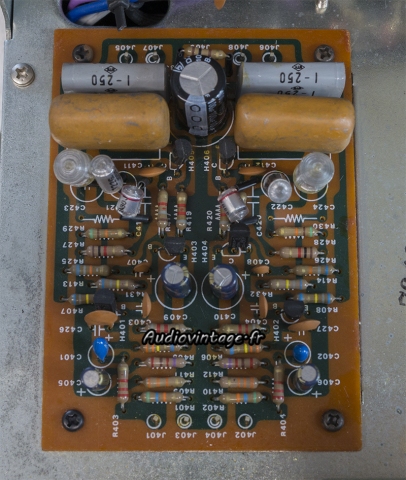

Le circuit de tonalité. Quelques condensateurs ont été remplacés (incorrects pour certains) ainsi que certains transistors (qui ne me conviennent pas).

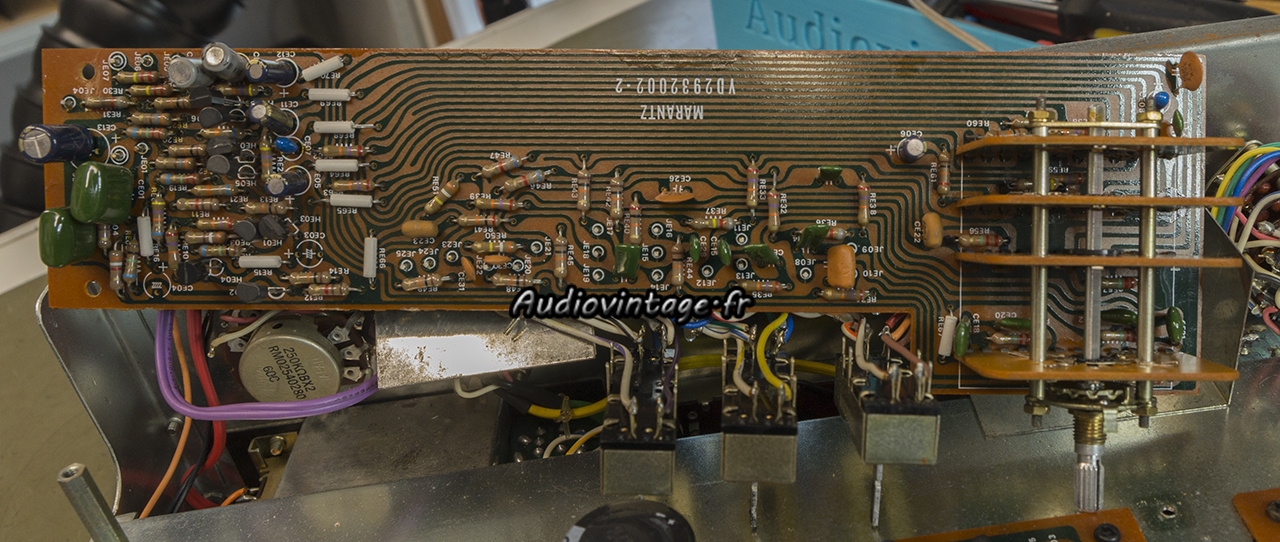

Marantz 3200 : circuit de tonalité  révisé.
Tous les transistors sont remplacés, ainsi que la plupart des condensateurs chimiques.

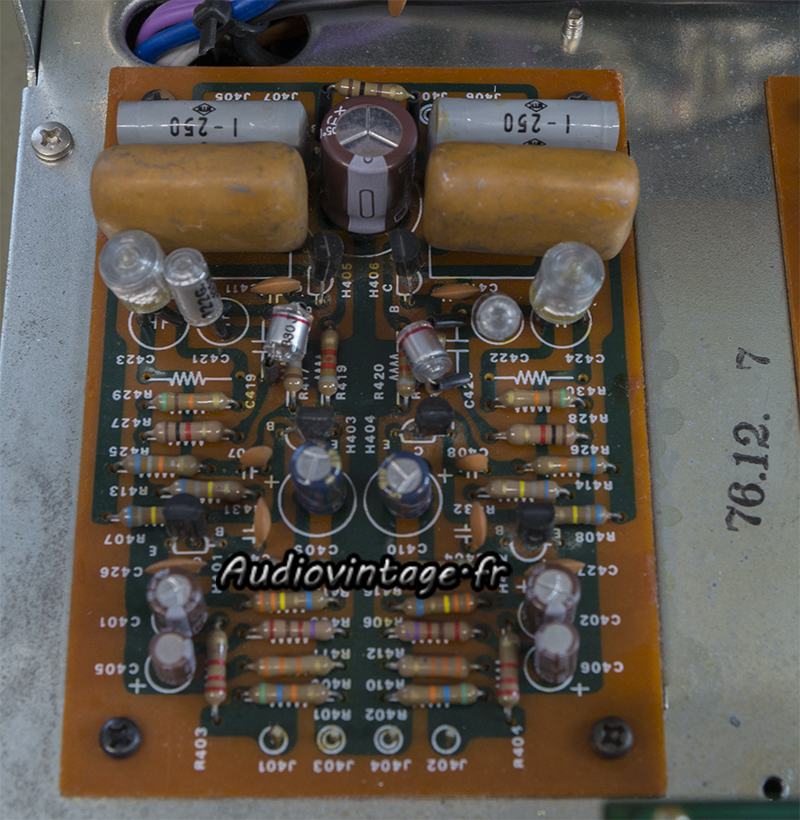

Marantz 3200 : alimentation à revoir.

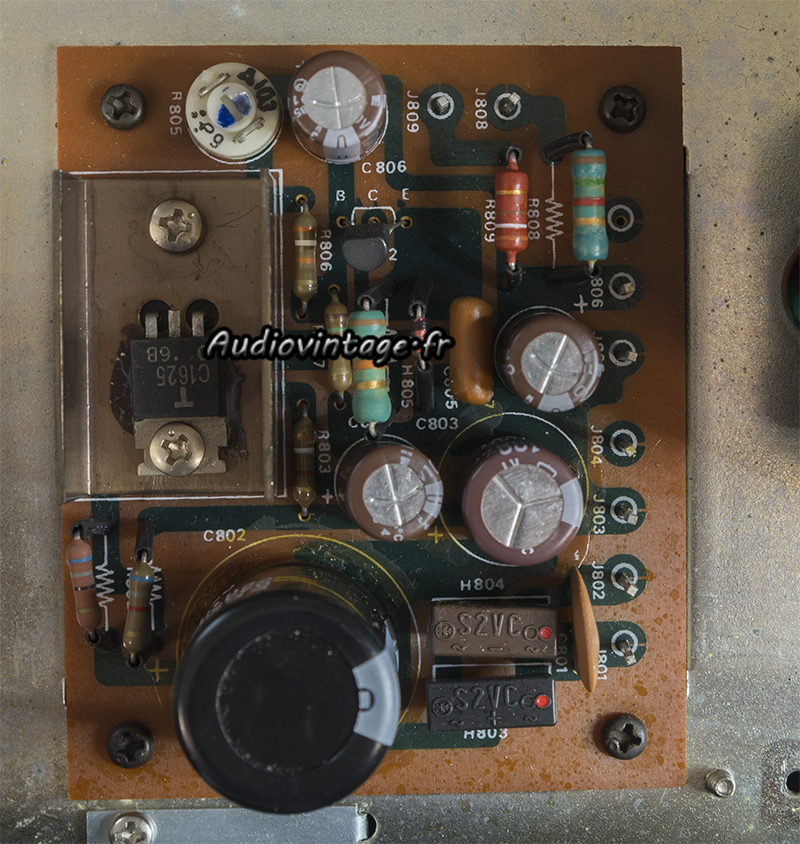

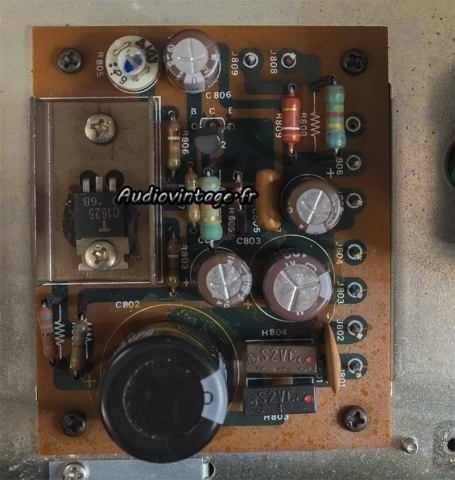

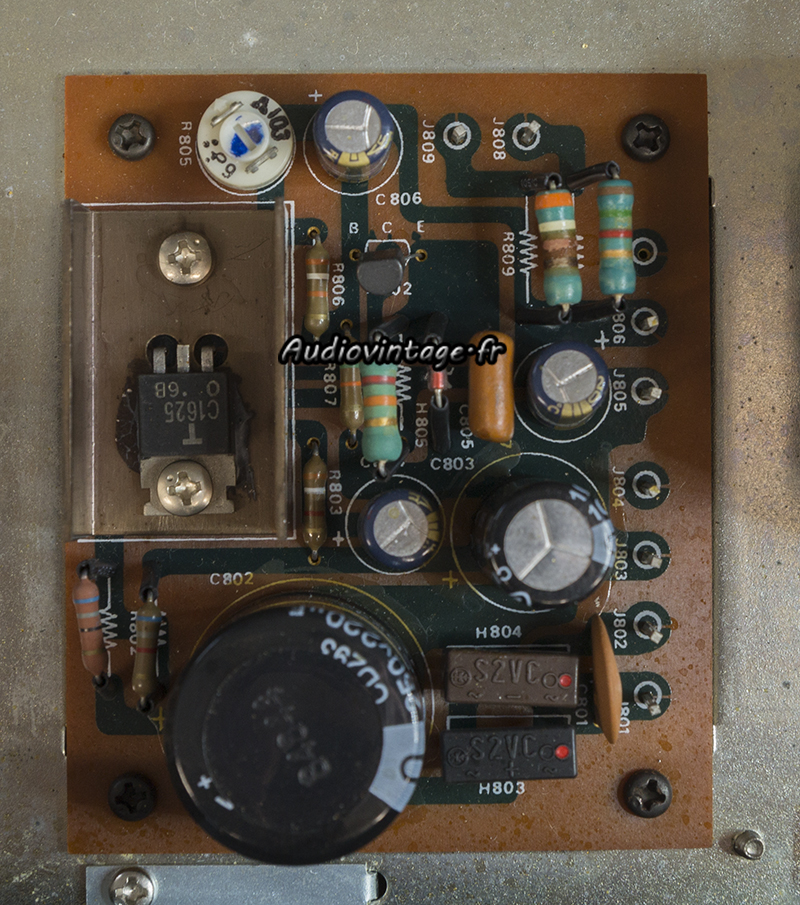

Le circuit d’alimentation. Ici aussi on a droit à des condensateurs de valeurs incorrectes (mais de qualité) associé à des condensateurs de qualité médiocre (mais de bonne valeur 🙂 )

Marantz 3200 : alimentation révisée.
Condensateurs chimiques remplacés tout comme une résistance ayant eu un poil « chaud ».

Marantz 3200 : relais à désoxyder.

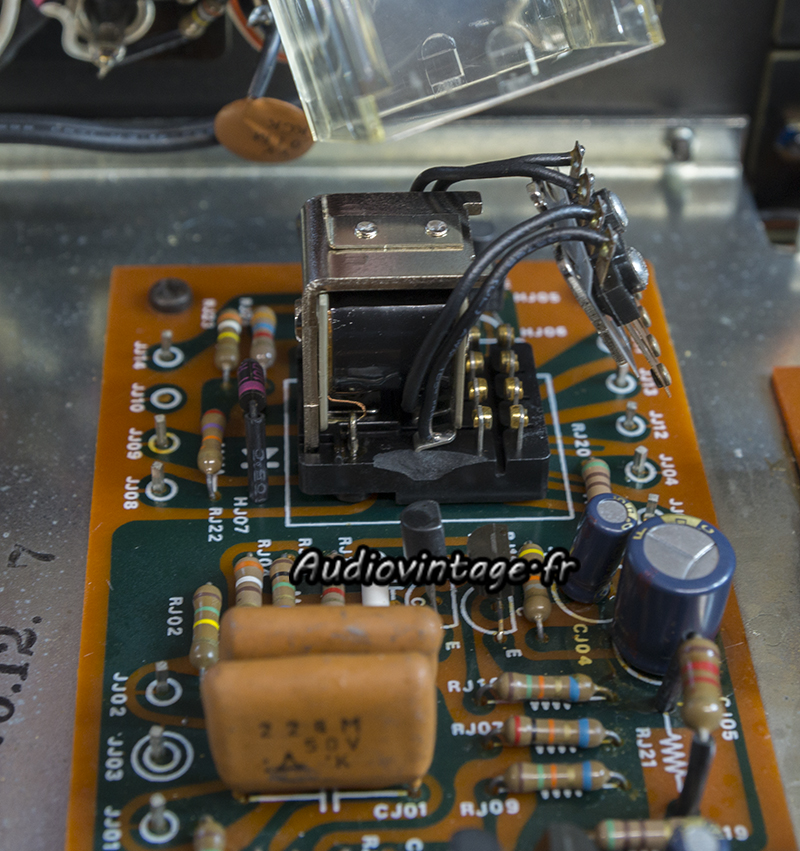

Le circuit de protection. Ici, l’intervenant a choisi la méthode « rambo » en retirant le capot du relais en force plutôt que de prendre 5 minutes pour le dessouder et travailler plus proprement.
Les contacts vont être désoxydés puis le capot remis en place et maintenu avec deux points de colle.

Marantz 3200 : étage phono à revoir.
L’étage phono.

Marantz 3200 : étage phono révisé.
Les condensateurs originaux encore en place ou inadéquats, ont été remplacés.

Marantz 3200 : terminé.
Tension d’alimentation régulée ajustée, commandes nettoyées. Terminé.

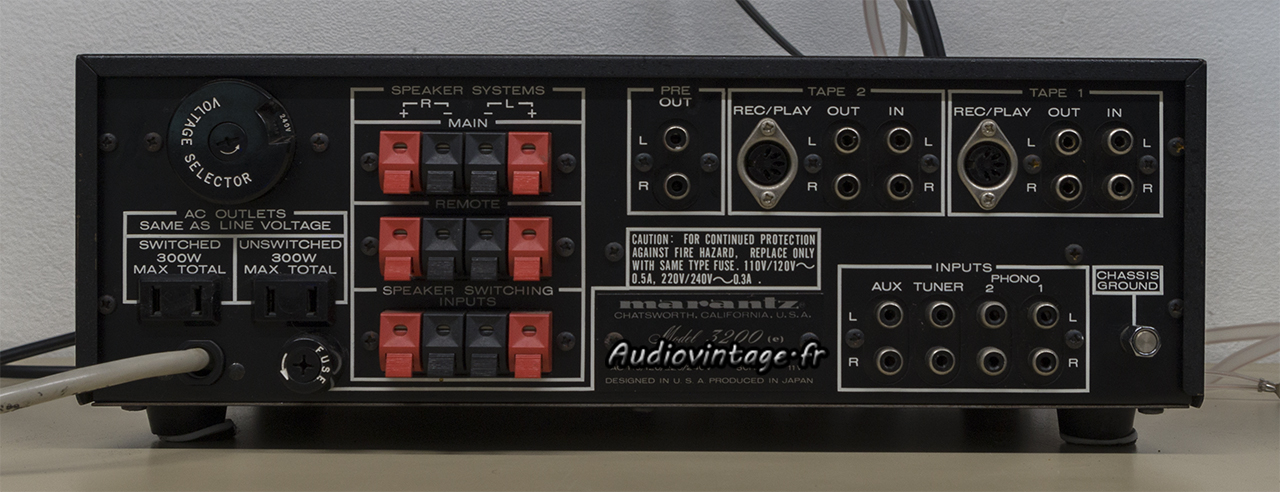

Marantz 3200 : connectique.
Connectique.

Marantz 3200 : les compères.

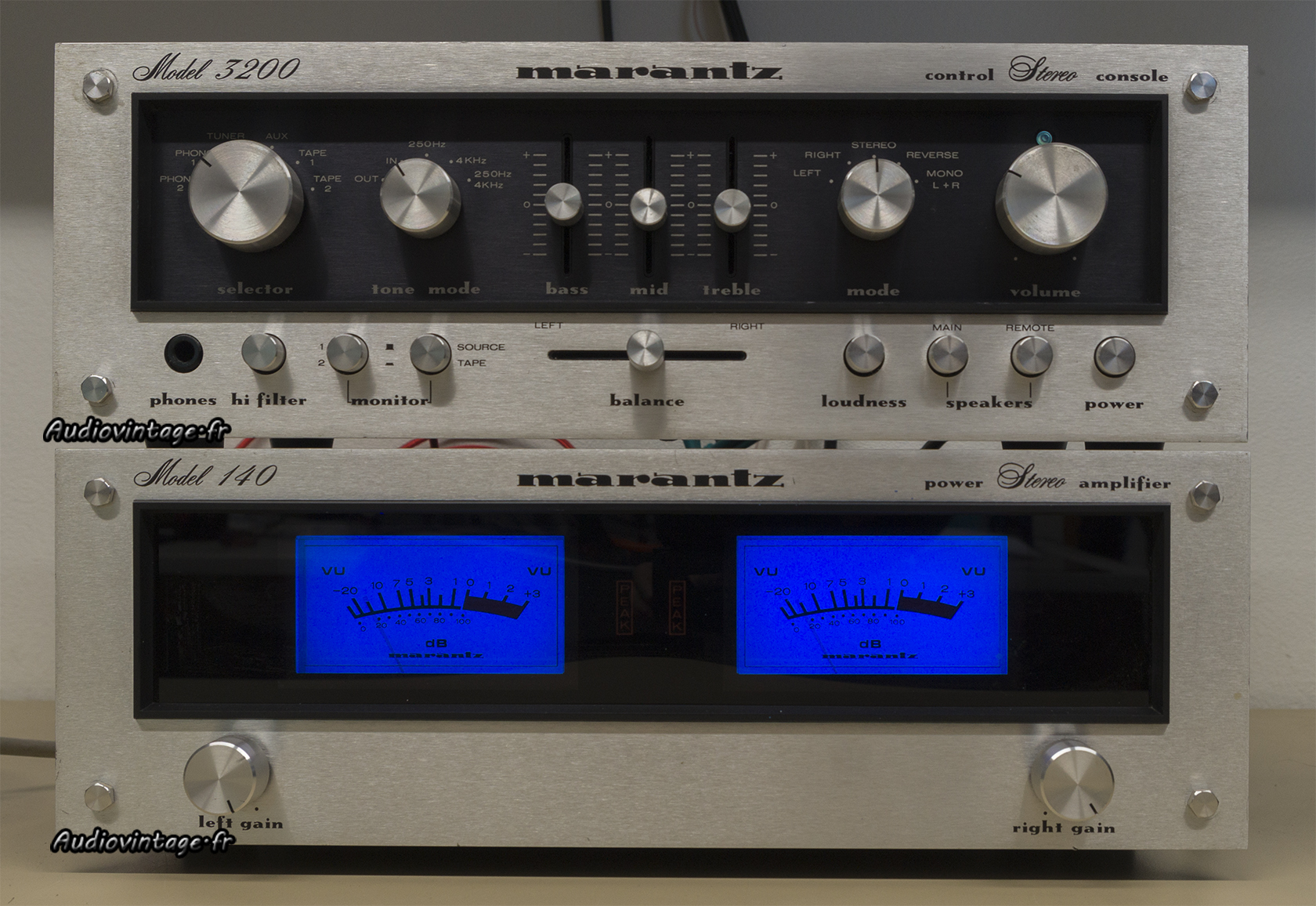

Association classique.

Les mesures sur entrée Aux :

Marantz 3200 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

Marantz 3200 : distorsion-a-10v-en-sortie-entree-aux-tone-defeat
Distorsion à 10v en sortie, entrée aux, tone defeat.

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat

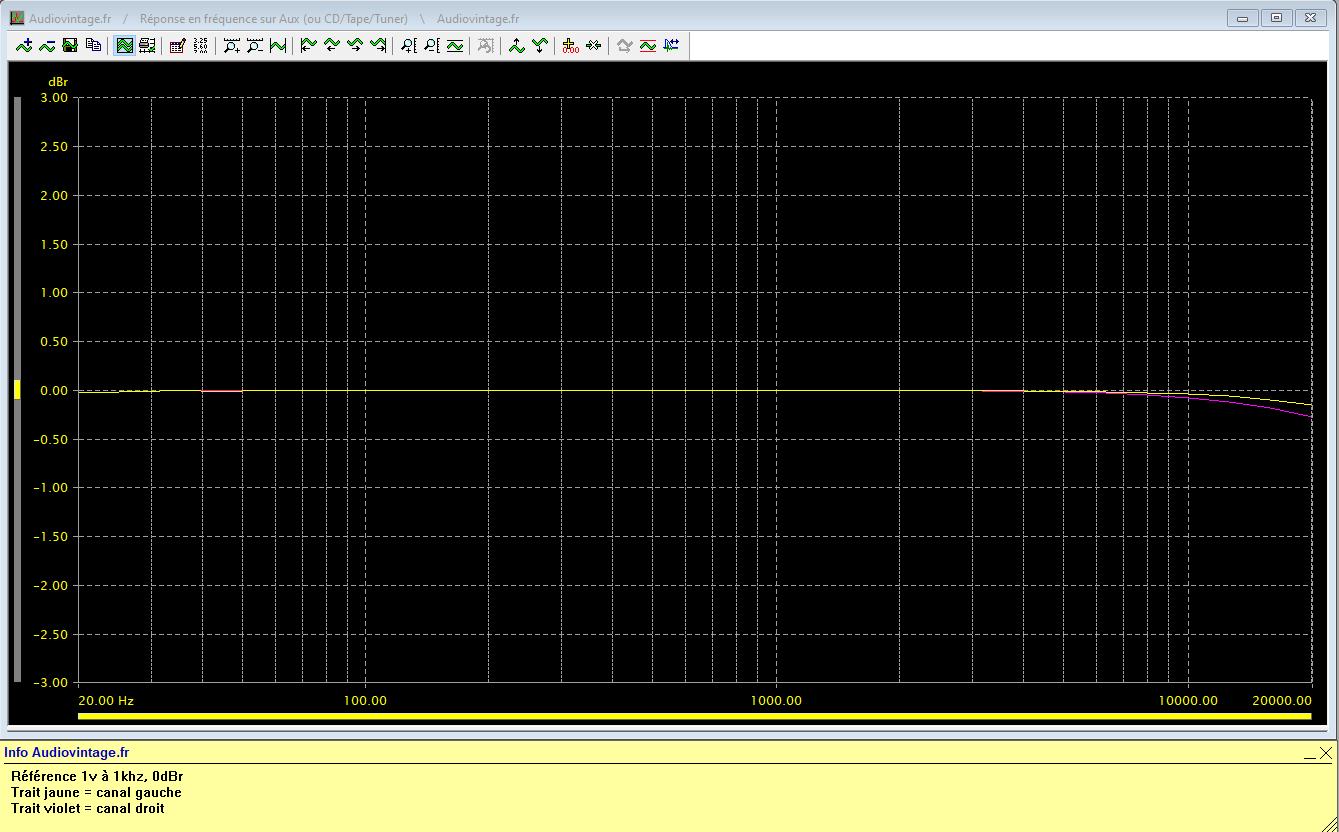

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-loudness-active

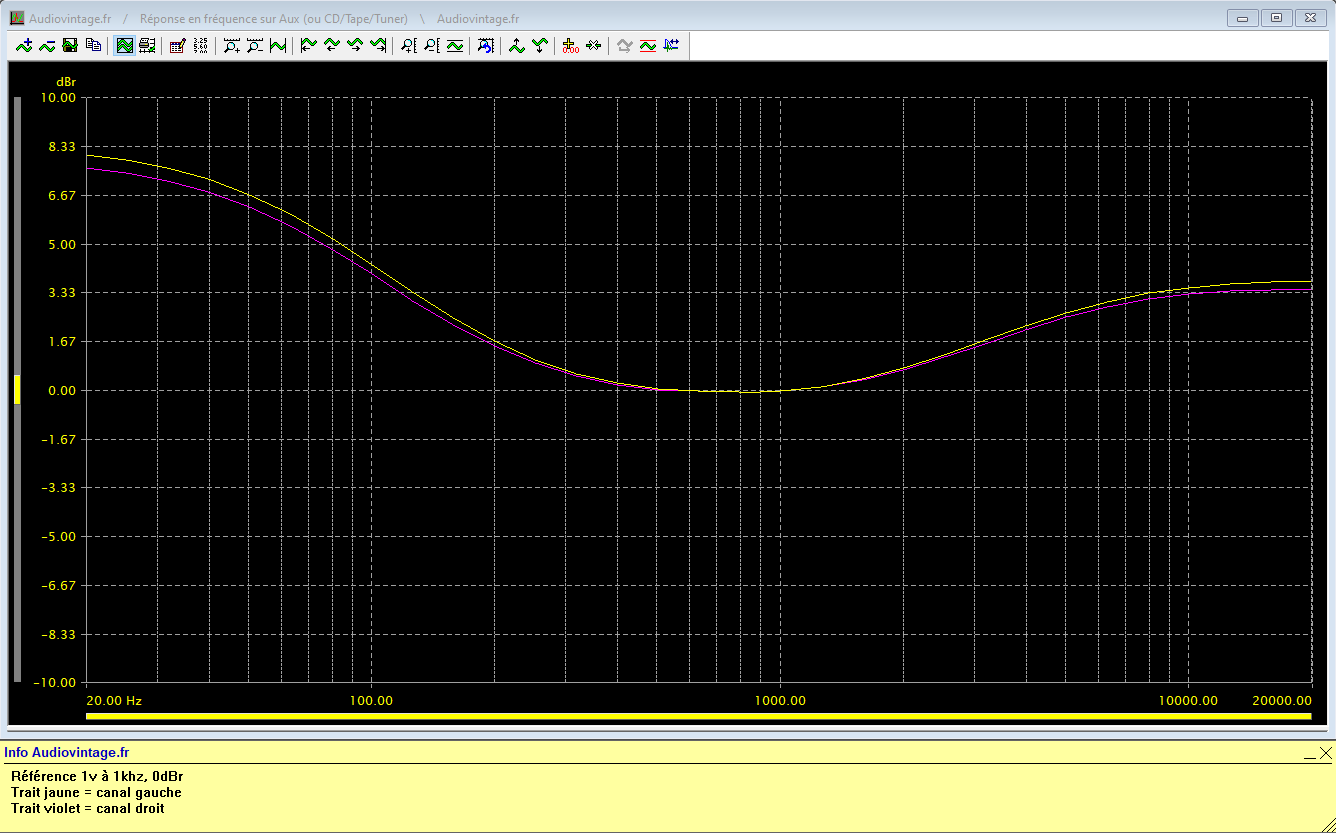

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, loudness activé.

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-high-filter-active
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtre activé.

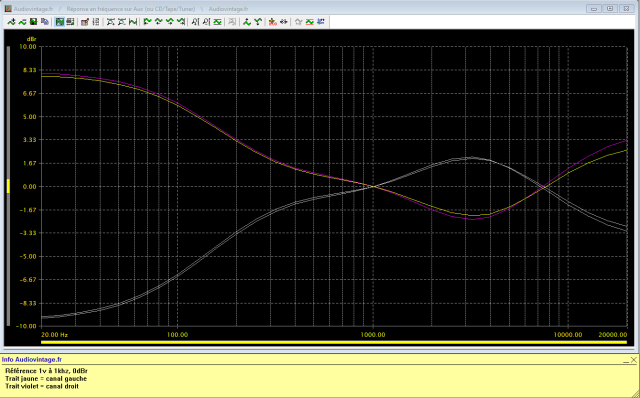

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 3200 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat

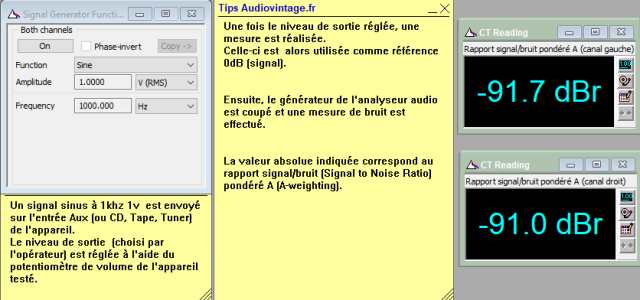

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Marantz 3200 : rapport-signal-bruit-a-10v-en-sortie-entree-aux-tone-defeat

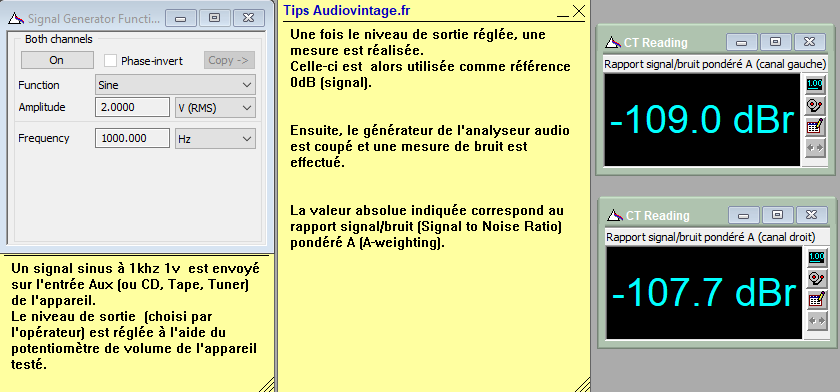

Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Marantz 3200 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

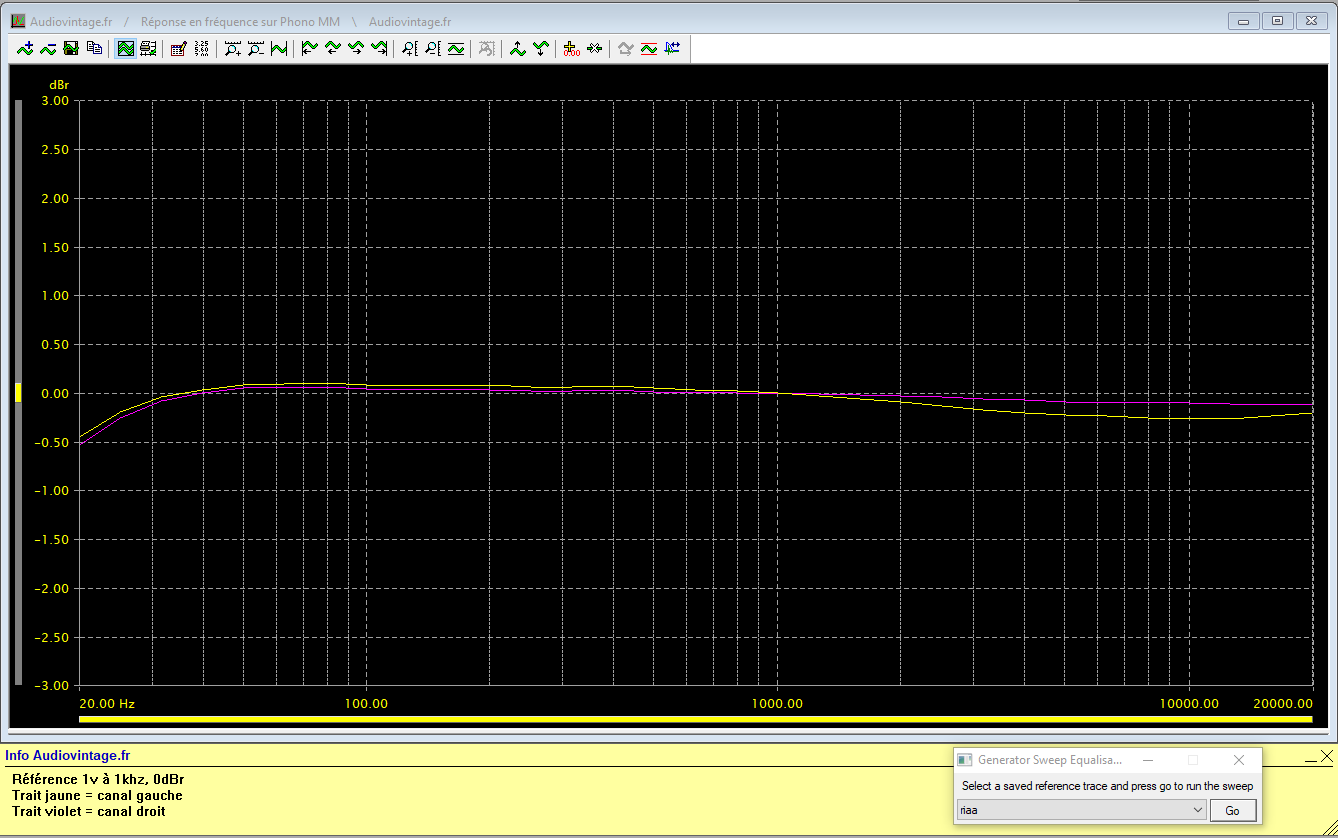

Marantz 3200 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Marantz 3200 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Marantz 3200 : rapport-signal-bruit-a-10v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Marantz 3200 : signal-carre-a-100hz

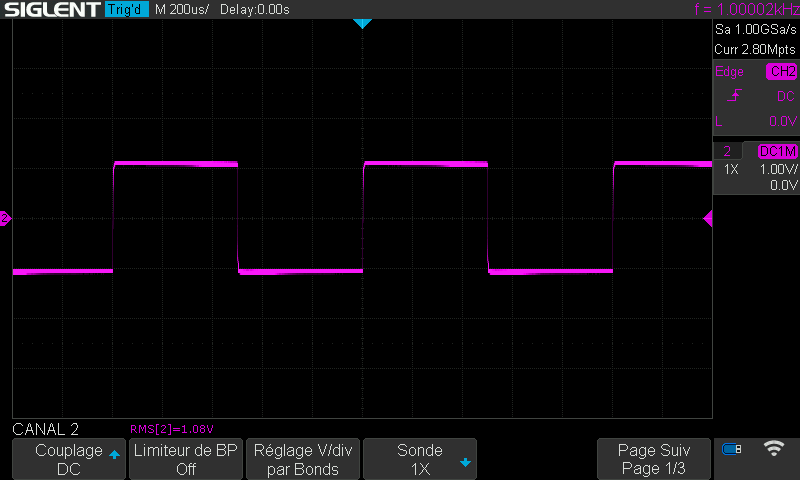

Marantz 3200 : signal-carre-a-1khz
Marantz 3200 : signal-carre-a-10khz

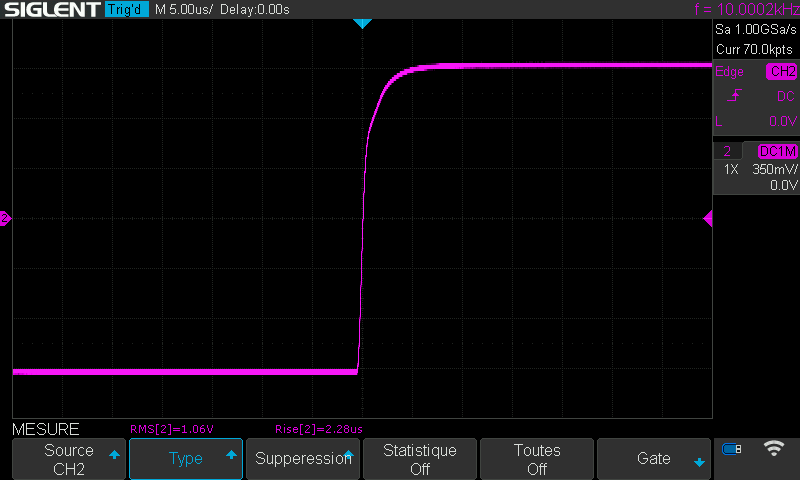

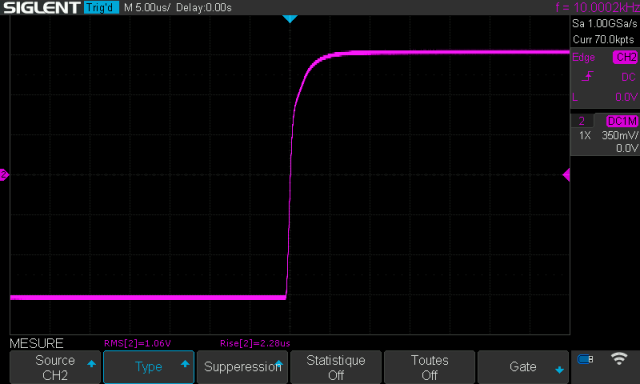

Marantz 3200 : temps-de-montee-a-10khz

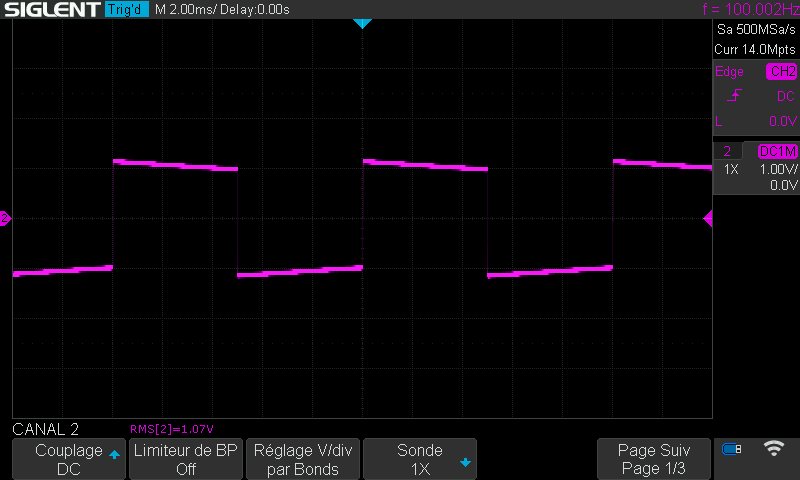

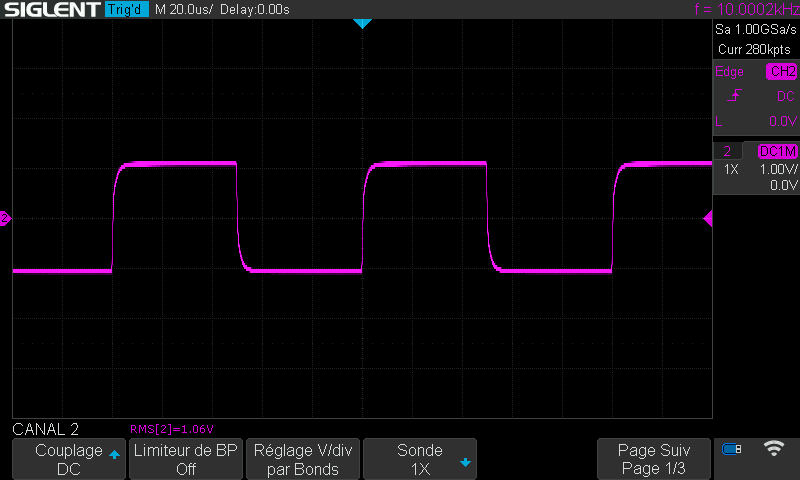

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
