Son propriétaire l’ayant fraichement acquis aux USA. Il me l’a confié pour le contrôler, le réviser si nécessaire et le régler en 220v.

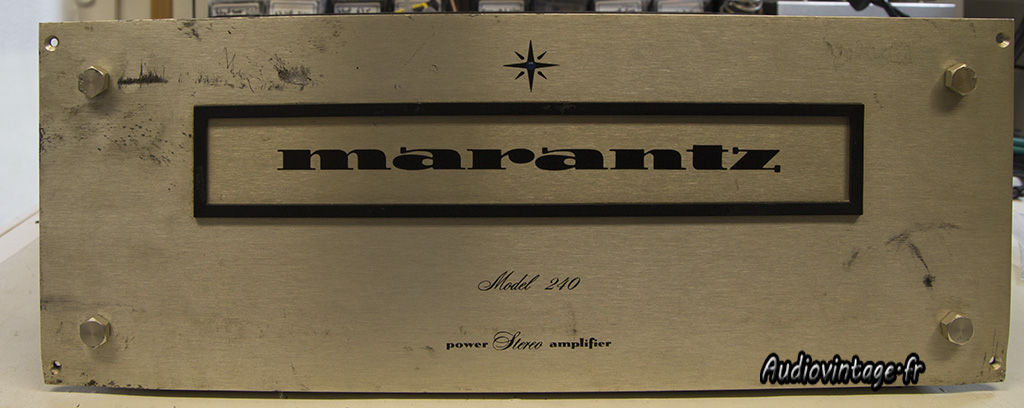

Esthétiquement, ce n’est pas la joie mais son propriétaire avait tout prévu et m’a confié une façade noire en meilleur état comme vous avez pu le constater sur la première photo de ce sujet.
Bonne nouvelle, il est « dans son jus », pas de bidouille et tous les transistors de puissances sont les originaux.

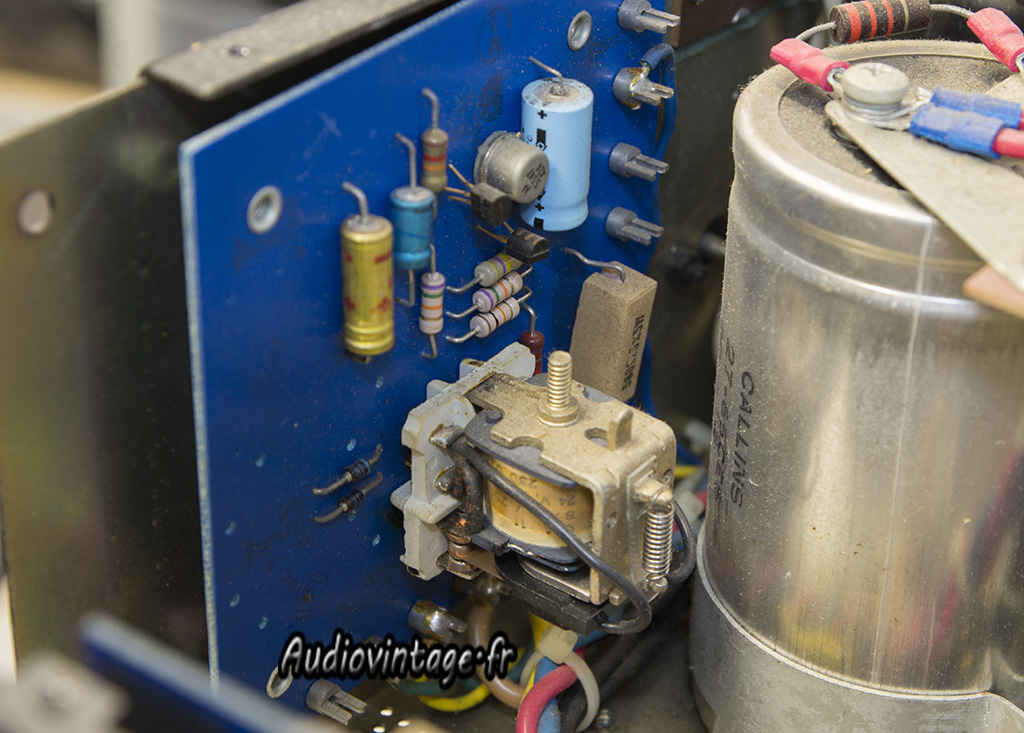

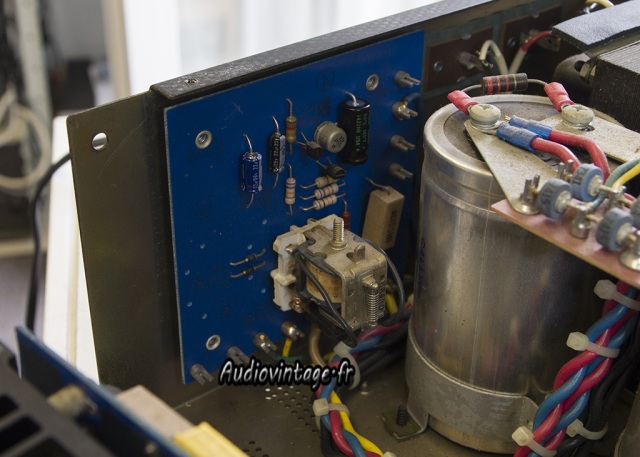

Après le passage en 220 volts, je m’attaque au circuit supportant le relai.

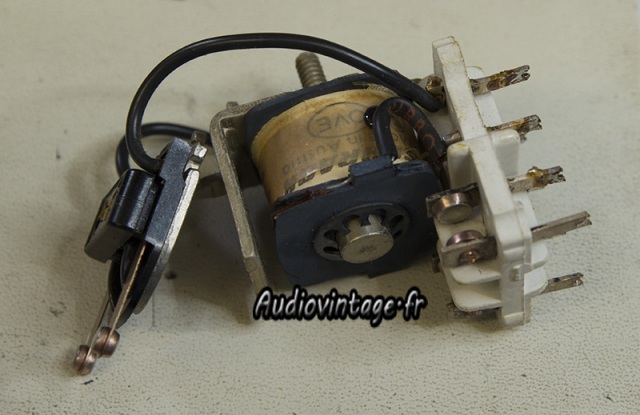

Ce dernier est démonté et nettoyé. En effet, il y avait des coupures de son sur un canal, l’oxydation des contacts du relai en était la cause.
Quelques capas neuves plus tard, remontage de l’ensemble.

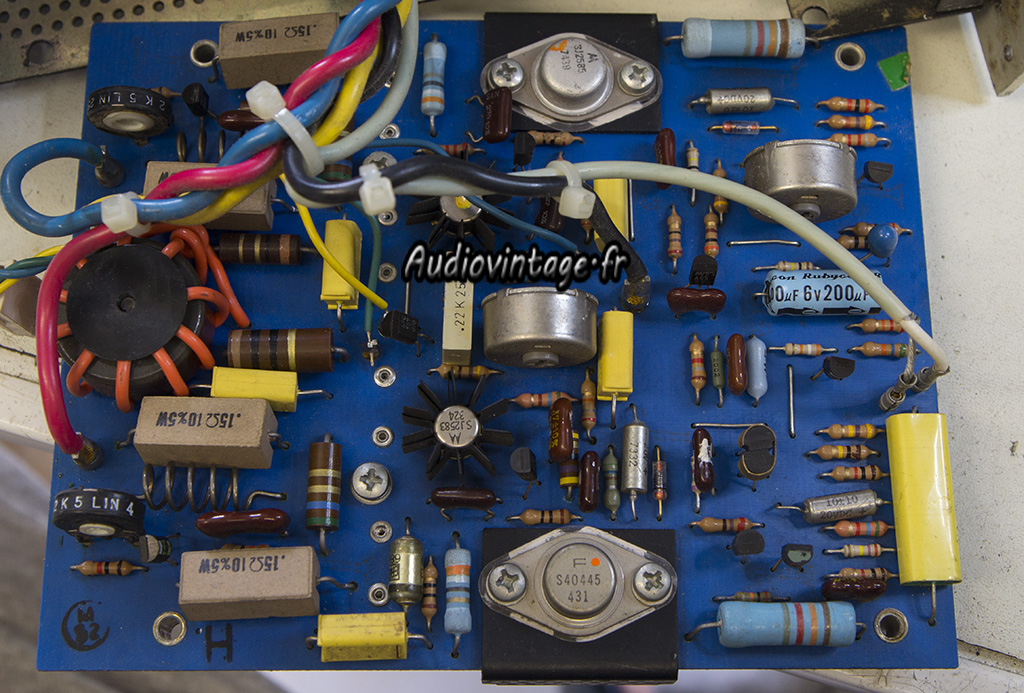

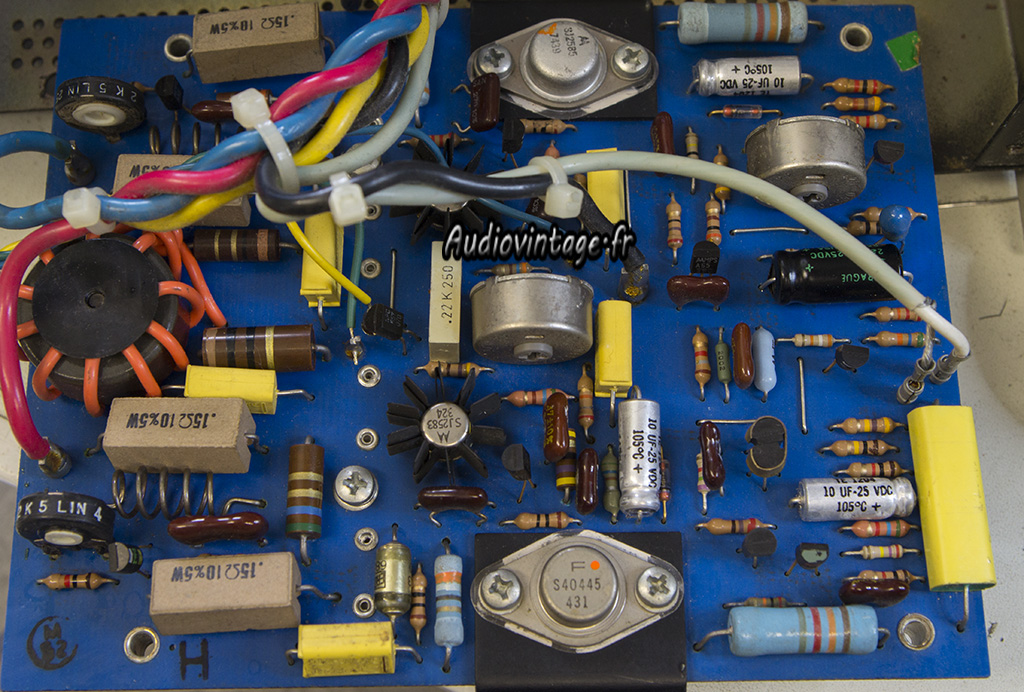

Un des circuits d’amplification.

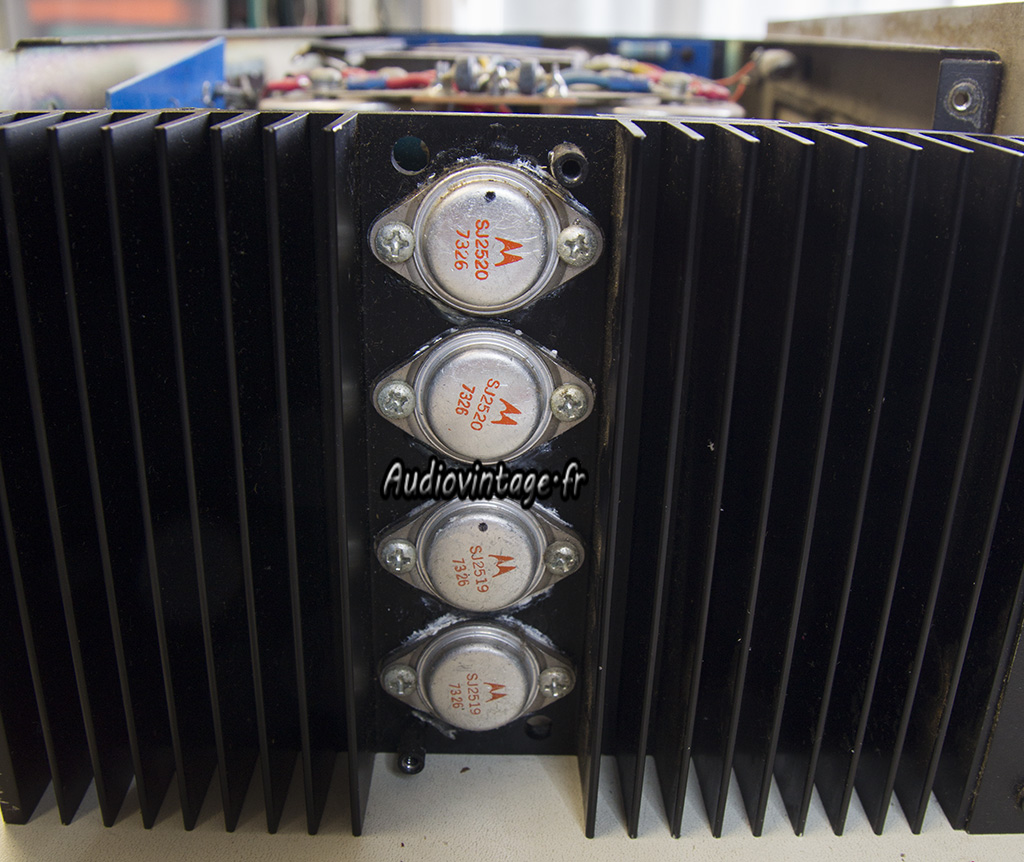

Les deux reçoivent des condensateurs chimiques neufs. Les transistors de puissance sont ensuite remontés avec graisse et micas neufs.

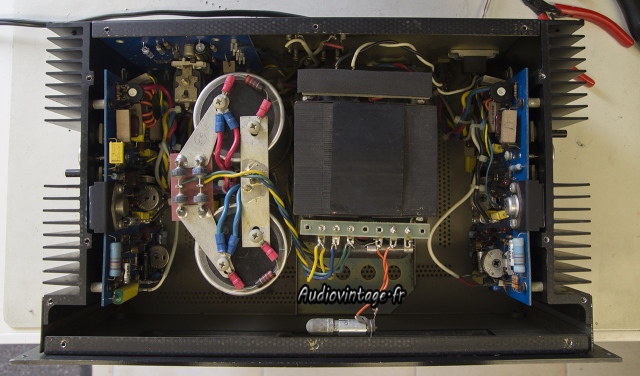

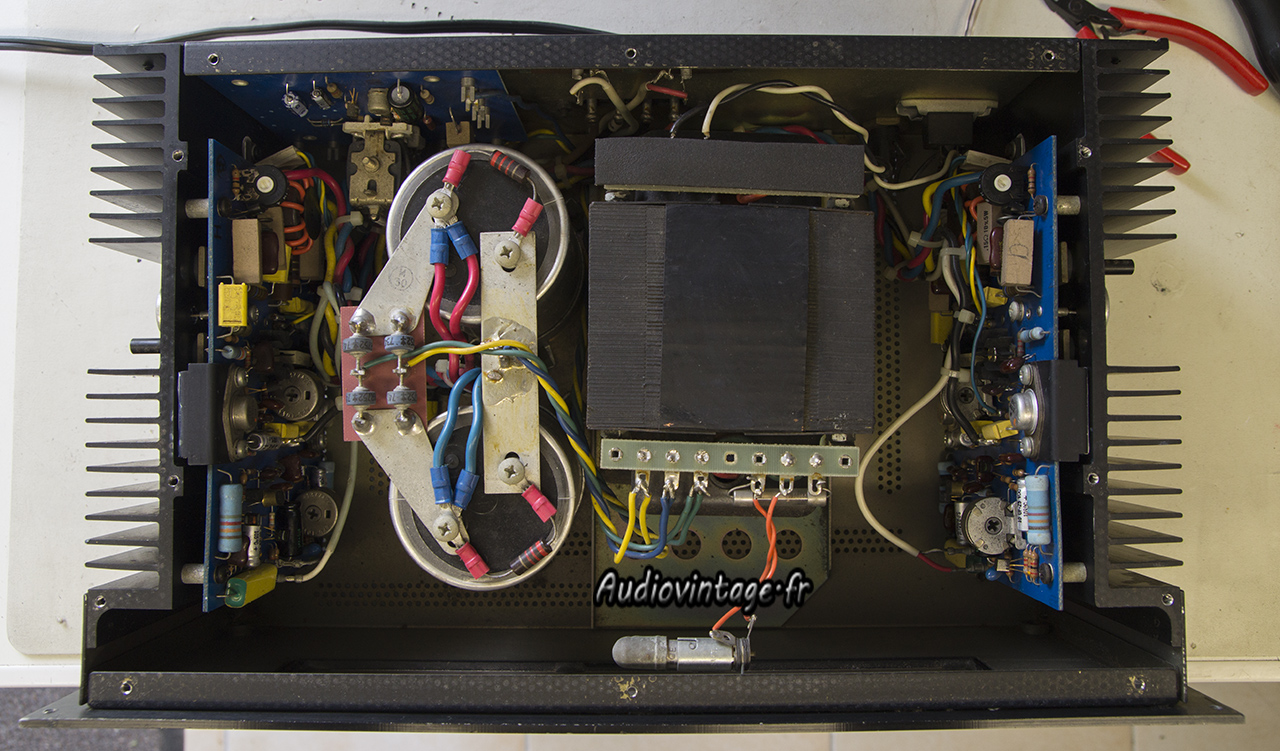

Terminé, passons aux réglages.

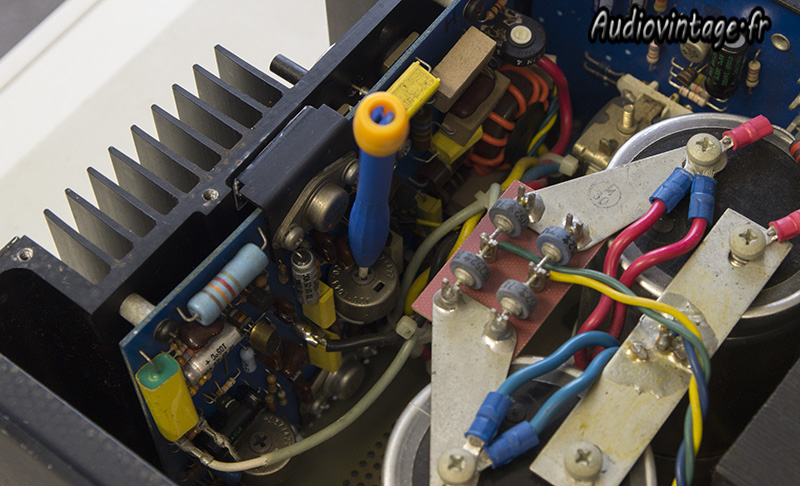

Le réglage d’offset n’appelle pas de commentaire particulier. Pour le bias, Marantz utilise un wattmètre pour mesurer la consommation à la prise secteur, un bouchon RCA pour court-circuiter l’entrée d’un deux canaux, d’un oscilloscope pour visualiser la distorsion de croisement, et d’un générateur BF bien entendu.

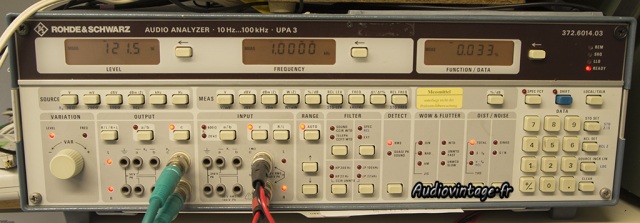

Je rajoute à cela le distortiomètre pour un réglage plus précis et identique des deux côtés.
Passage au banc pour validation. Bon pour le service.

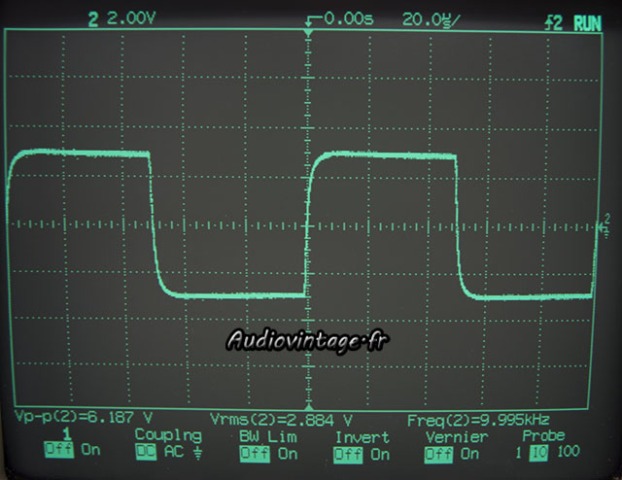

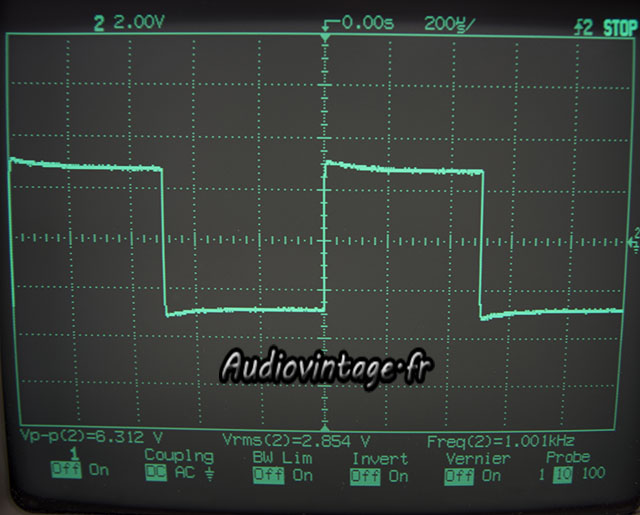

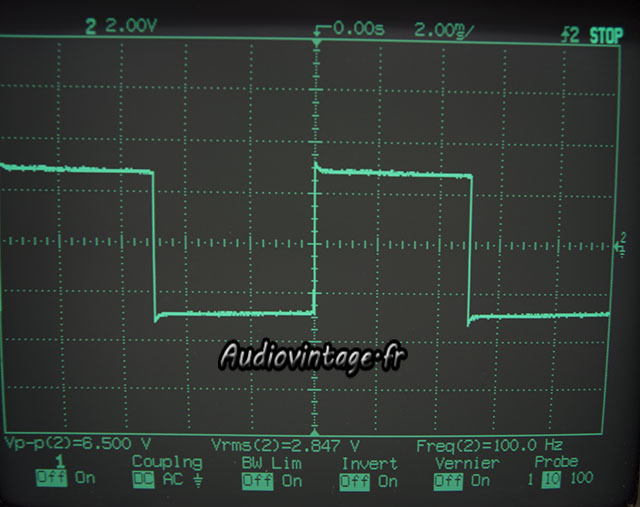

Mesure sur signal carré à 100hz, 1khz et 10khz.

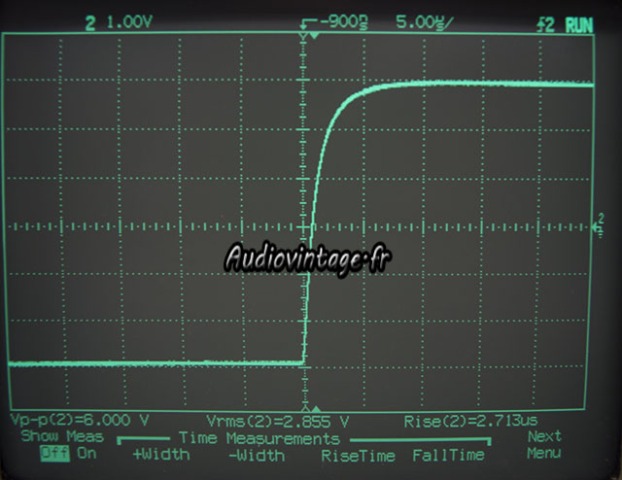

Temps de montée à 10khz.

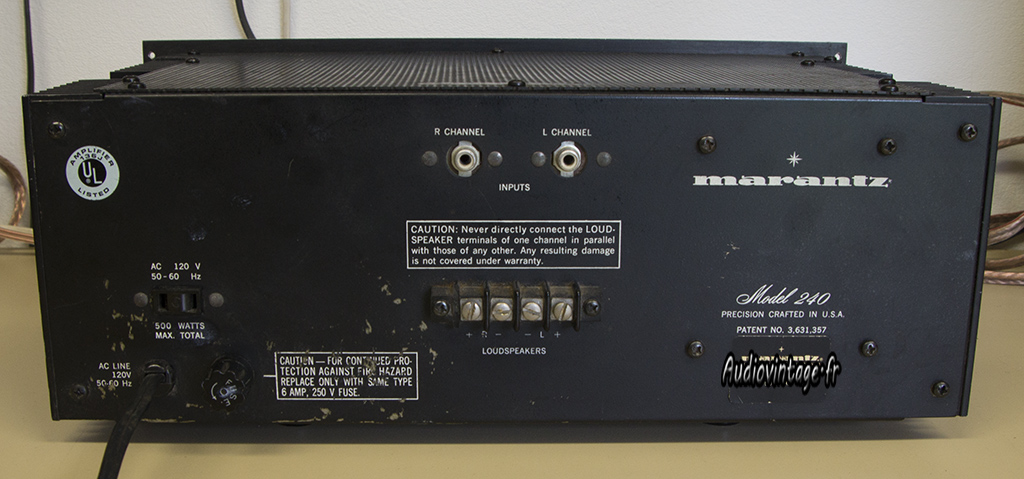

Connectique.
