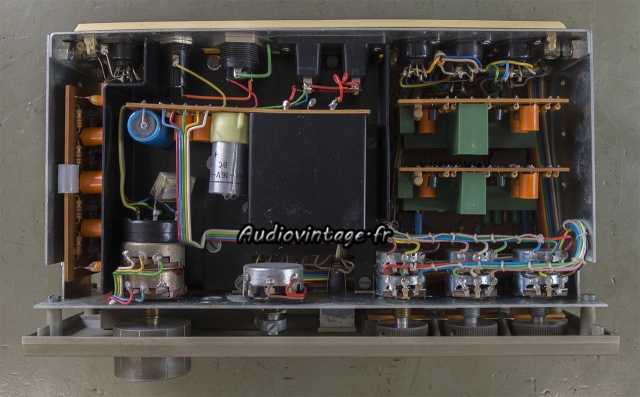

Accompagnant le Quad 303 présenté précédemment, ce préamplificateur Quad 33 va recevoir les soins nécessaires dû à son grand âge.

Il fonctionne encore correctement. Comme beaucoup de Quad 33, le potentiomètre de volume (qui fait également office de switch on/off) est un peu déséquilibré, particulièrement au début de sa course, mais il reste utilisable sans être contraignant. Le snubber rifa sur l’entrée AC est HS, et l’état des condensateurs chimiques n’est pas fameux.

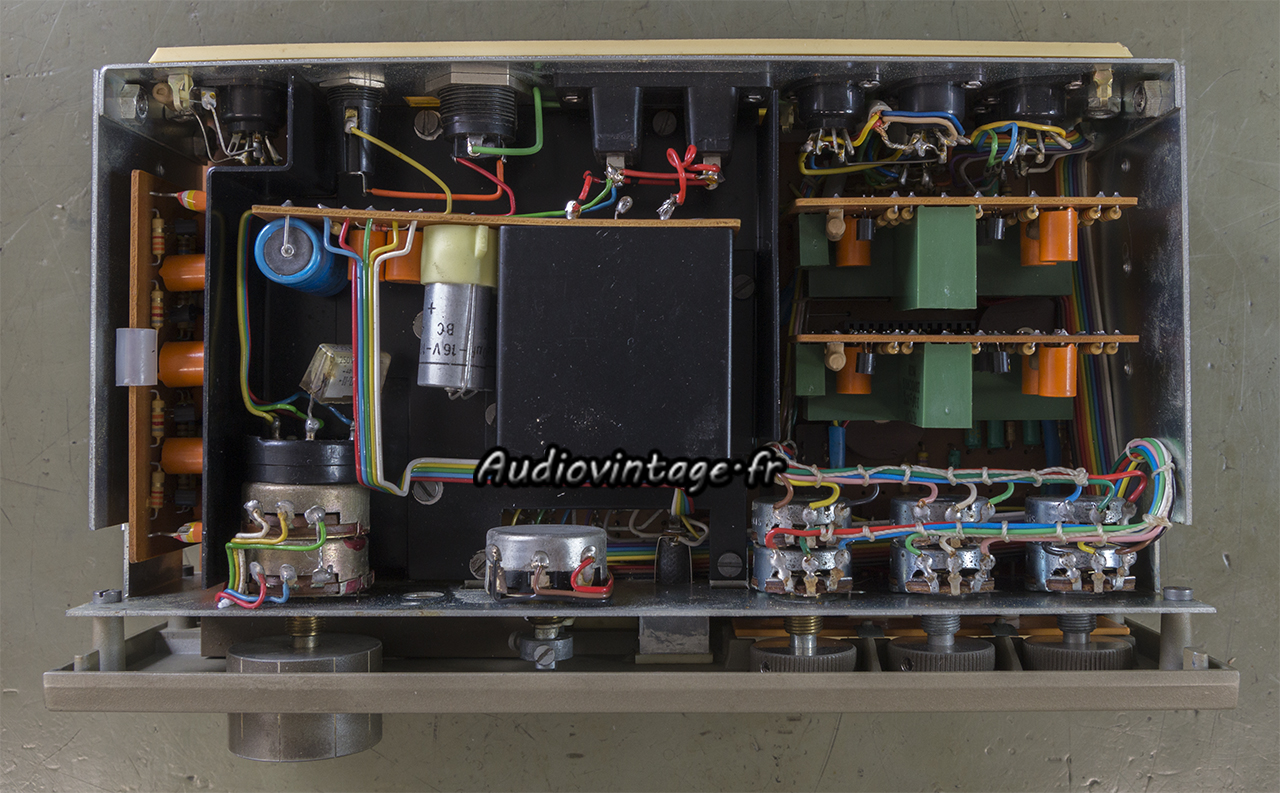

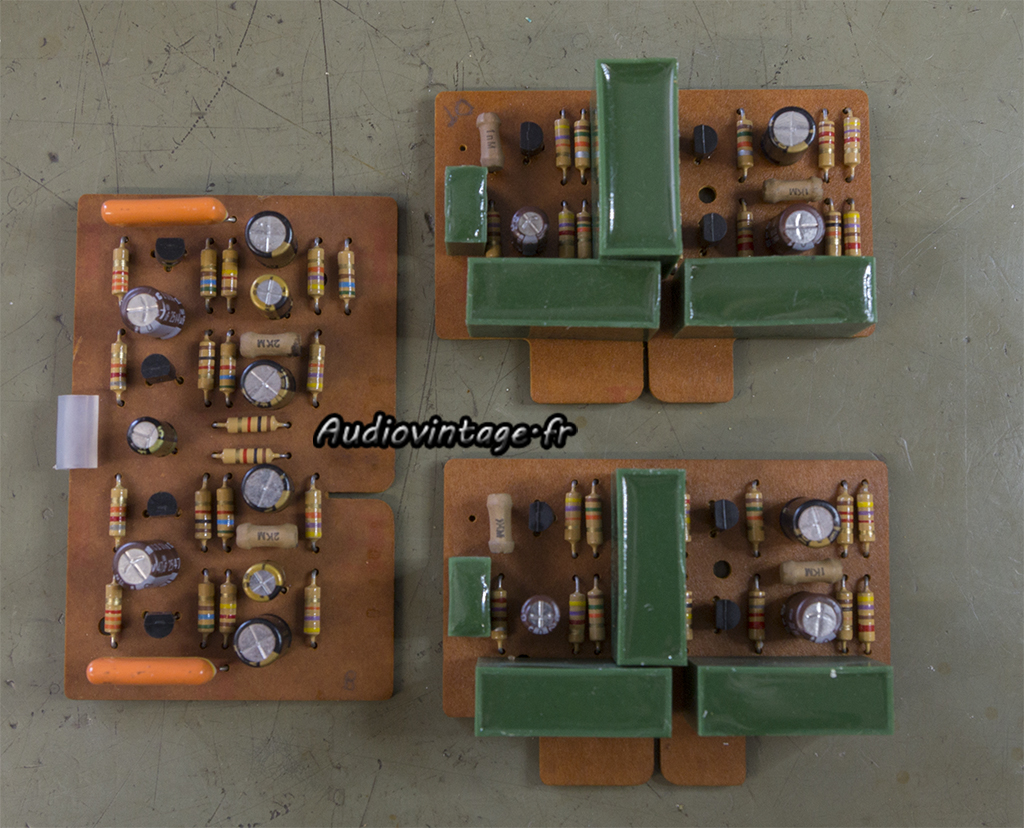

Les circuits sont retirés.

Et reçoivent des condensateurs chimiques neufs.

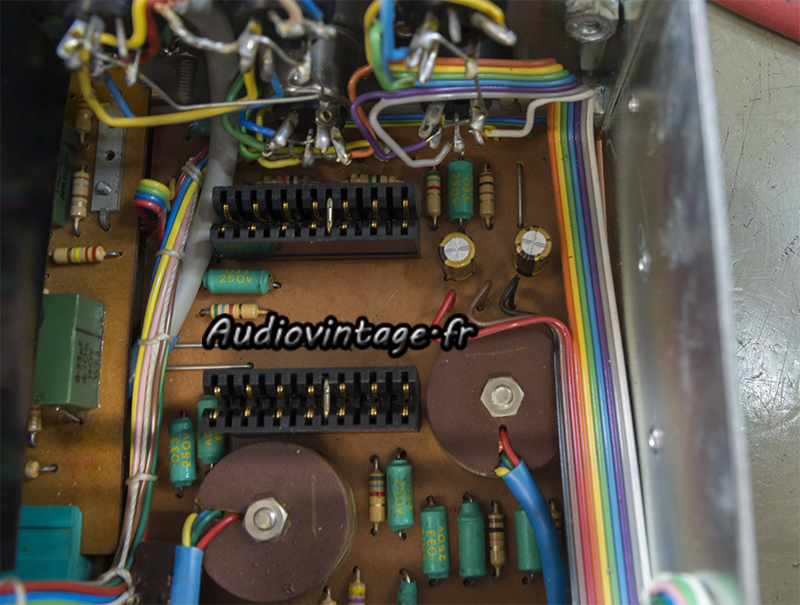

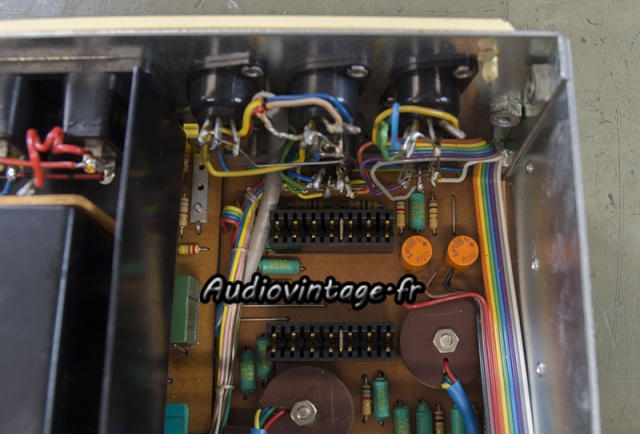

Au fond de l’appareil, il ne faut pas les oublier ceux-là.

Remplacés.

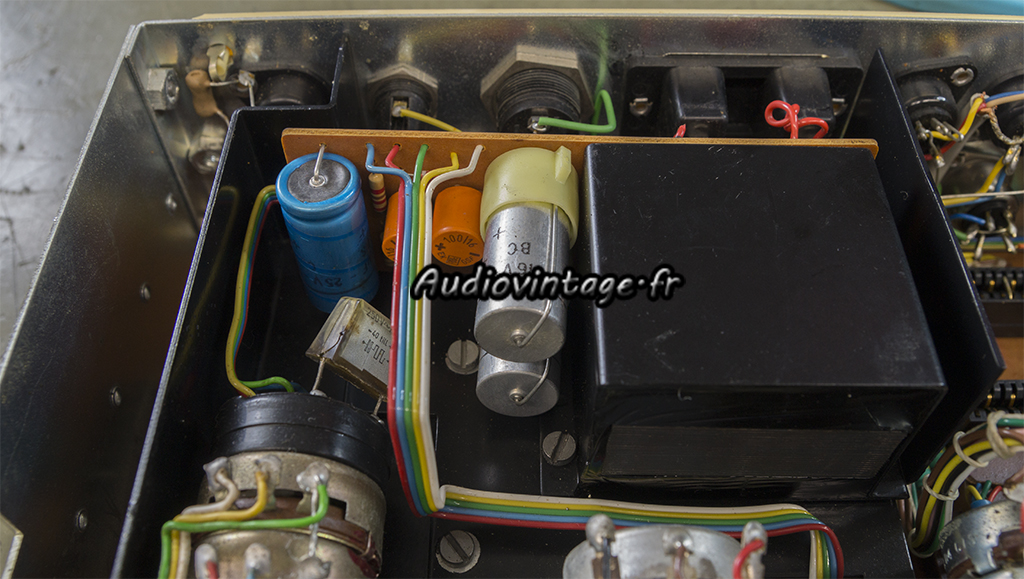

Le circuit d’alimentation.

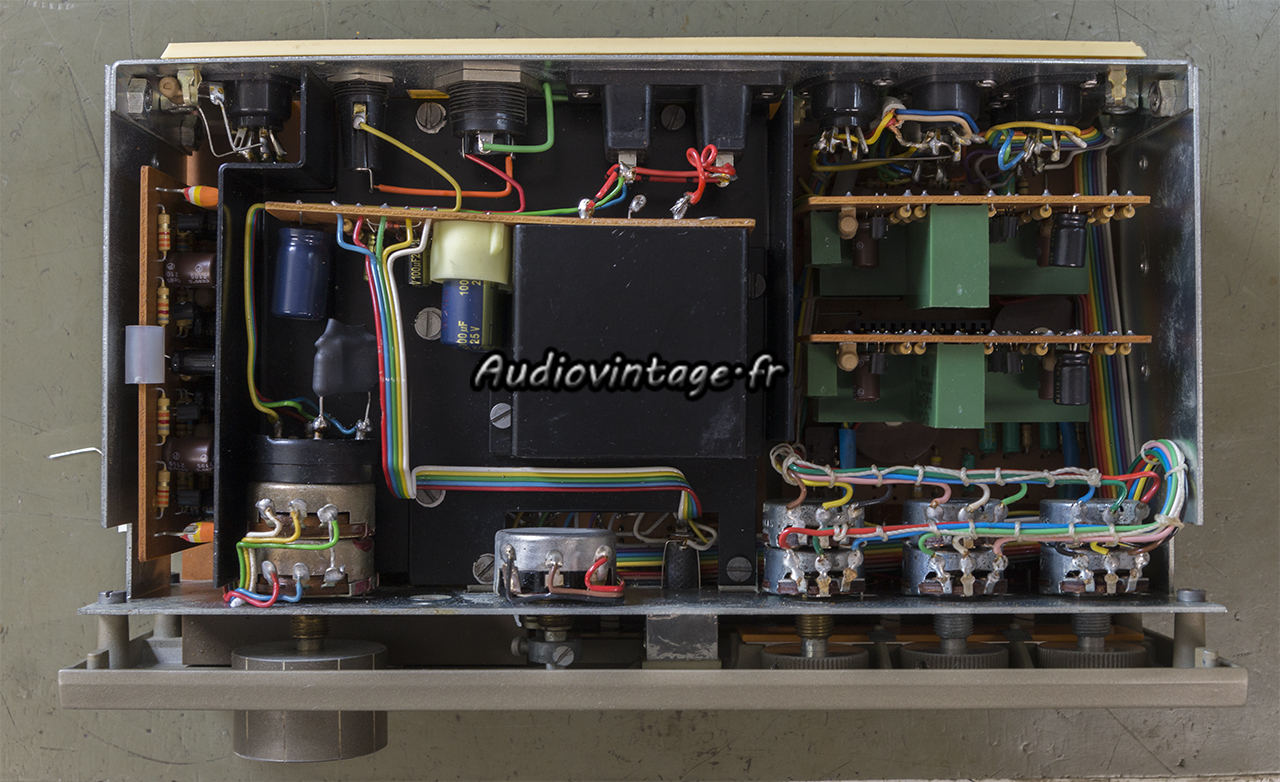

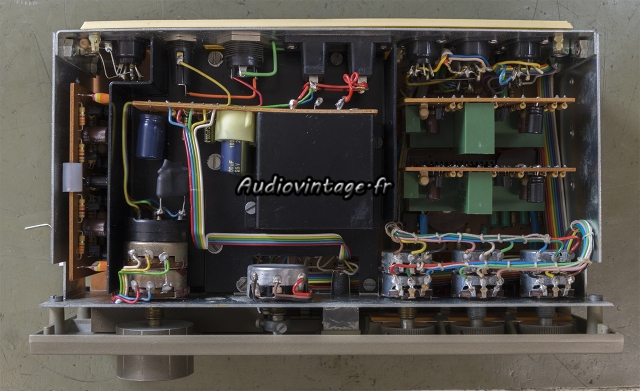

Les condensateurs sont remplacés, le Rifa est remplacé. Les connecteurs et commandes sont nettoyées. Les circuits reprennent leur place.Terminé.

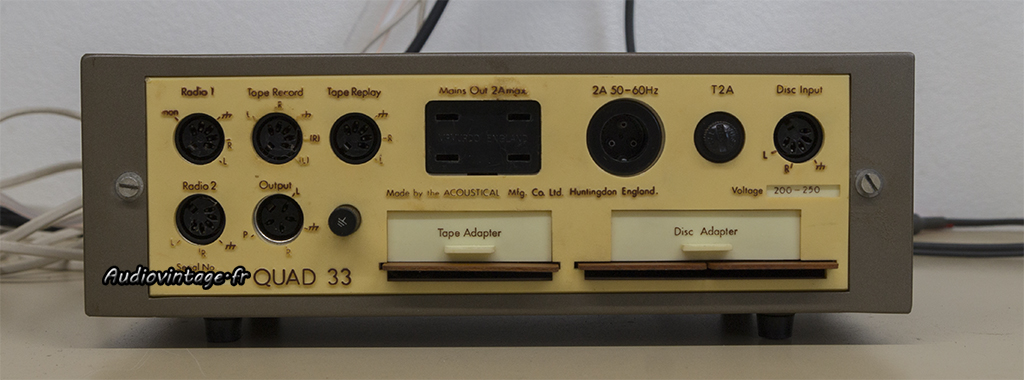

Connectique.

Les mesures sur entrée radio :

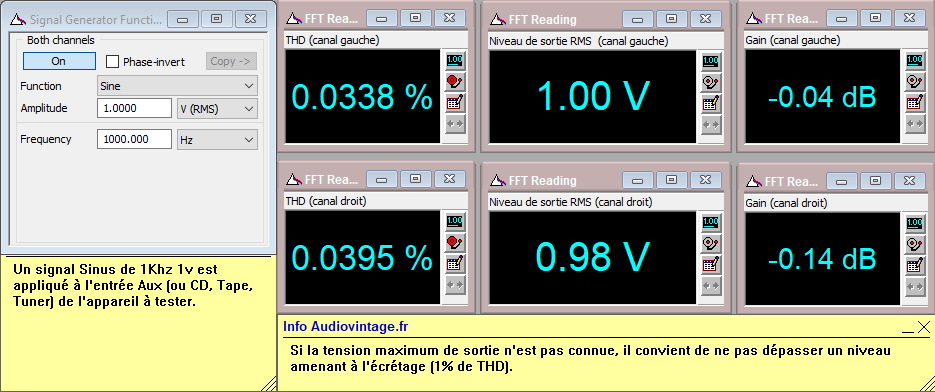

Distorsion à 1v en sortie, entrée radio, tone defeat.

Distorsion à 1.6v en sortie, entrée radio, tone defeat.

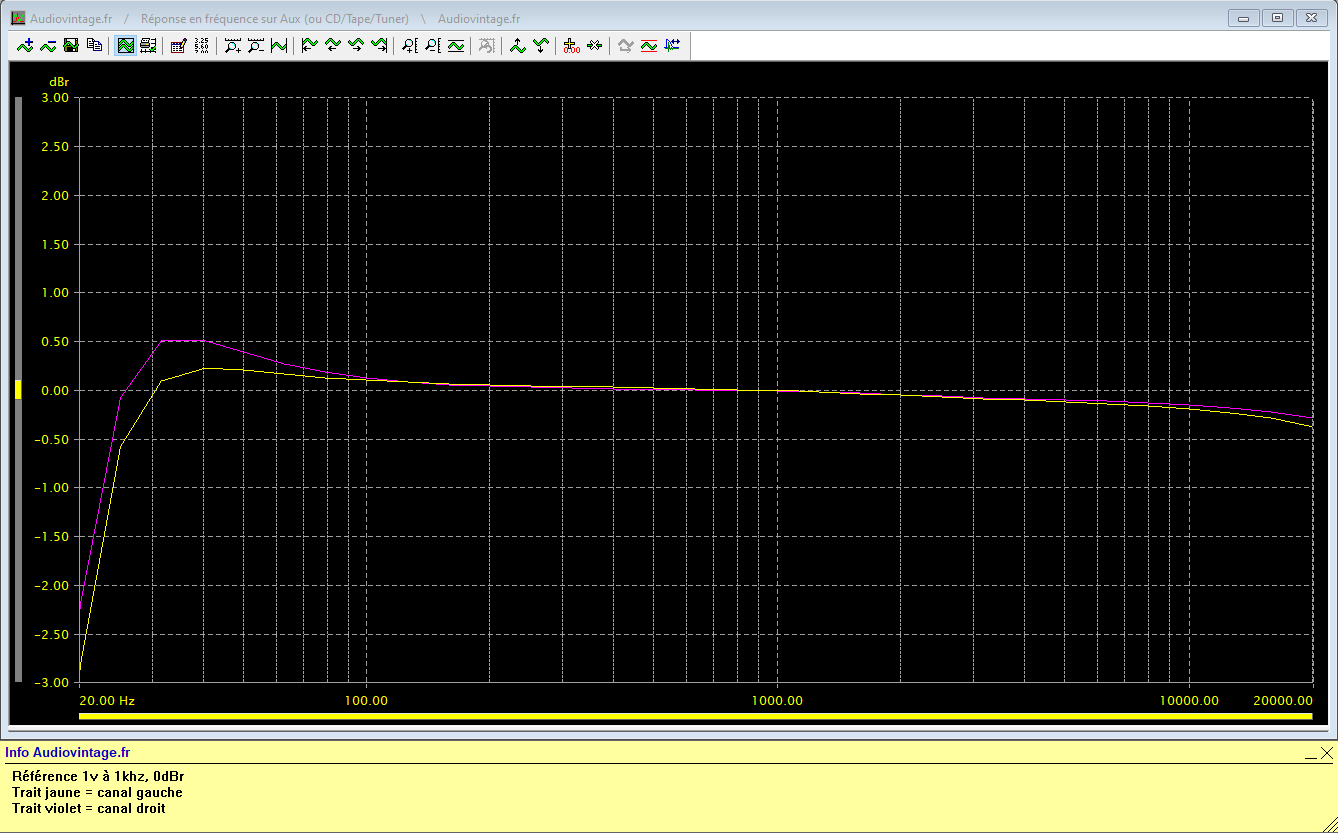

Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.

Rapport signal bruit à 1v en sortie, entrée radio, tone defeat.

Rapport signal bruit à 1.6v en sortie, entrée radio, tone defeat.

Les mesures sur entrée phono :

Distorsion à 1v en sortie, entrée phono, tone defeat.

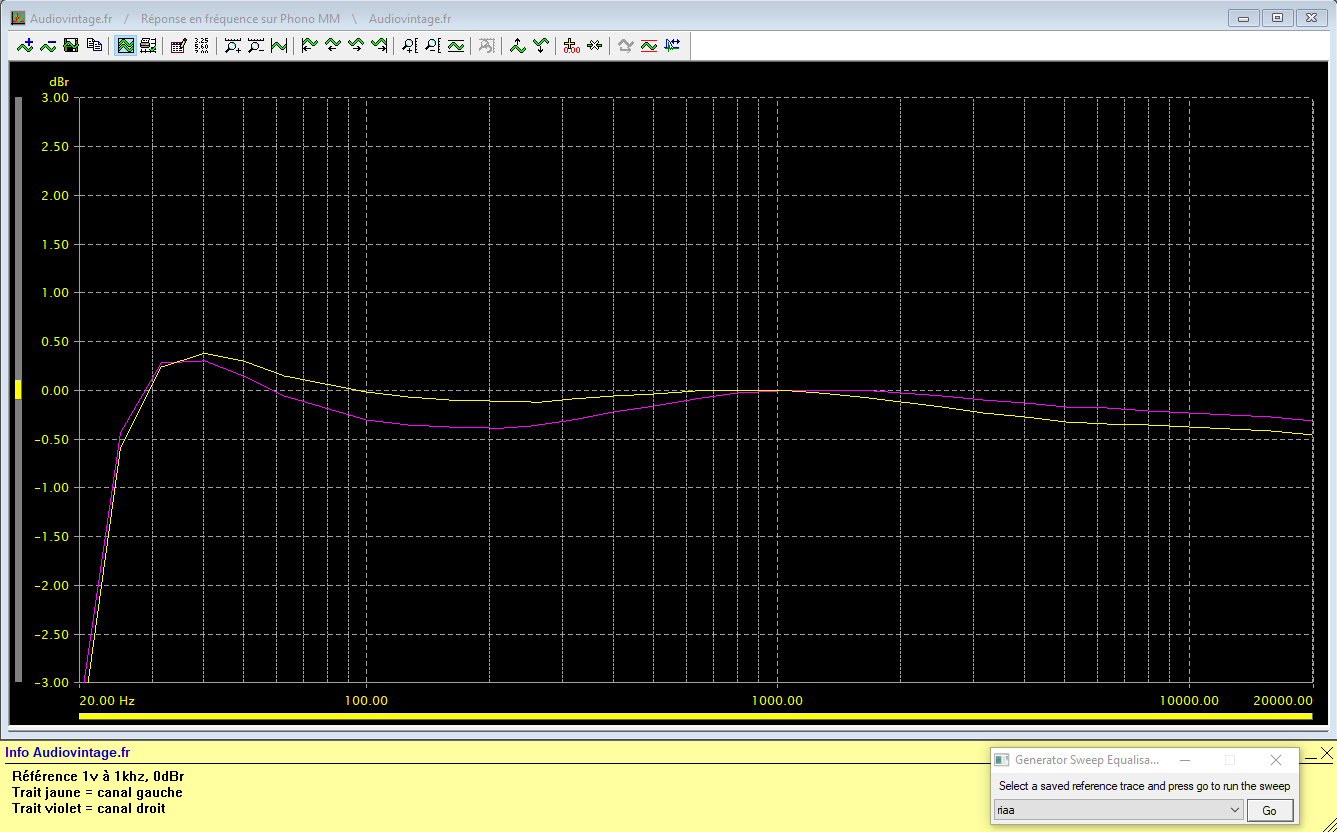

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

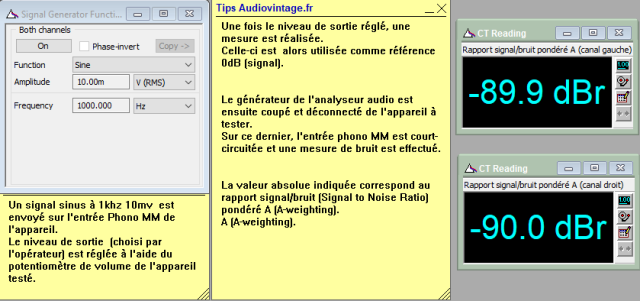

Rapport signal bruit à 1.6v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

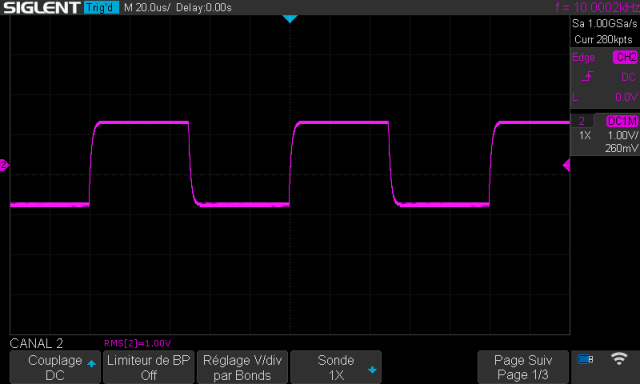

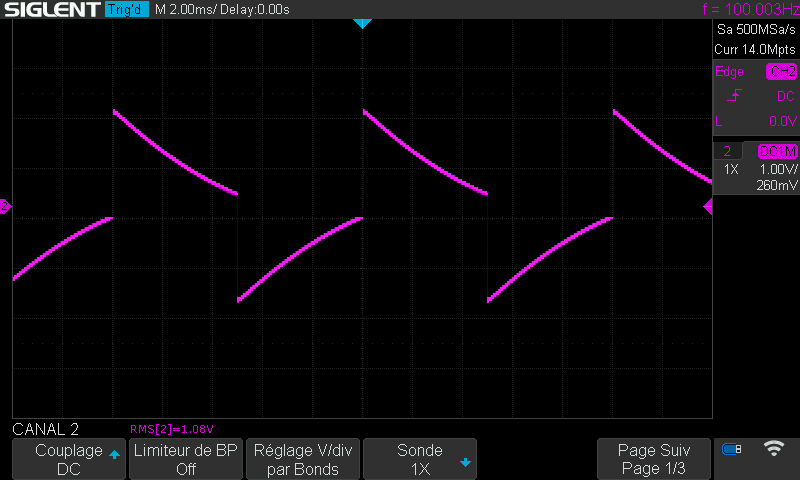

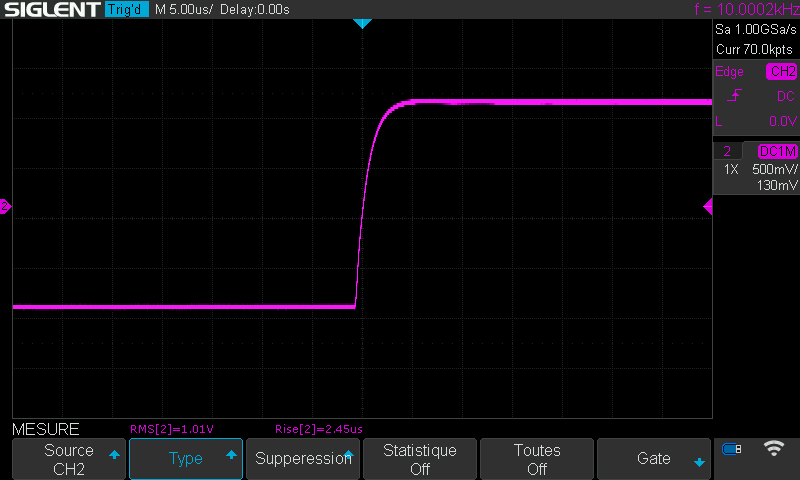

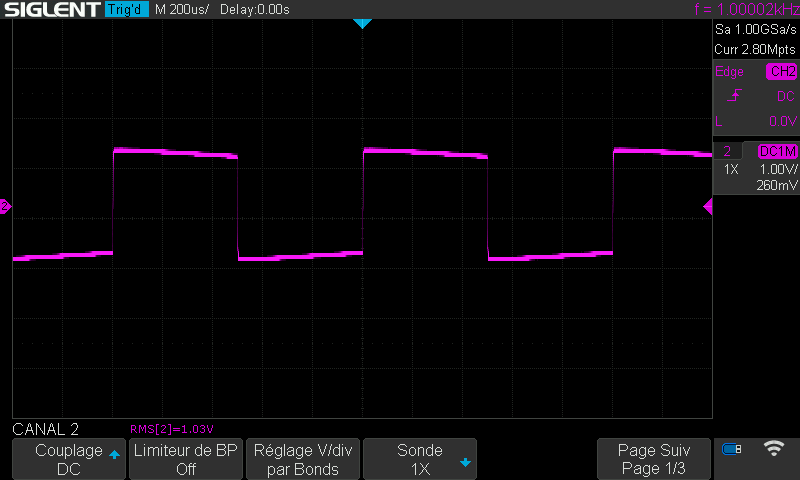

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.
