Quad 303

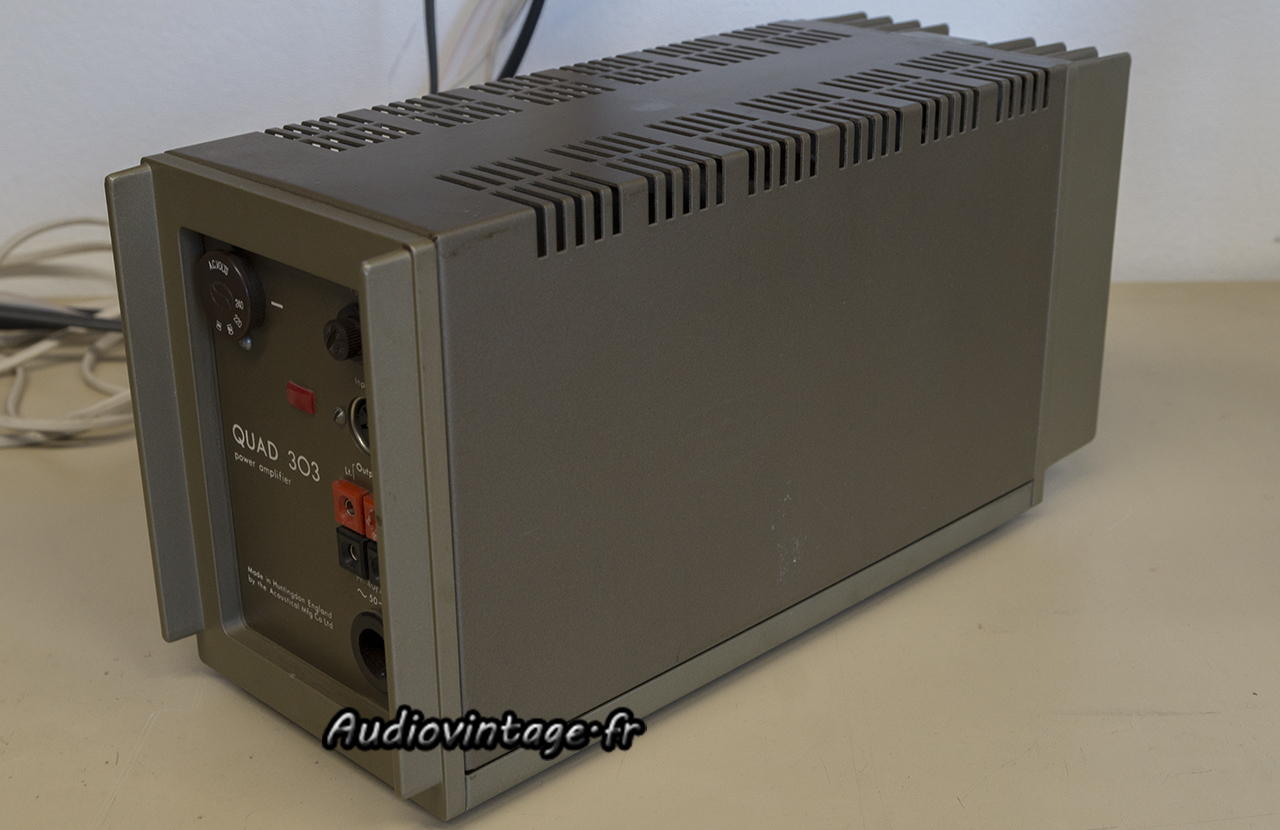

Quad 303 : on aime ou on aime pas, mais il serait dommage de s'arrêter à son look
J’ai actuellement une « période » Quad avec la prise en charge de nombreux préamplificateurs 33, des tuners FM3 et des blocs de puissances 303 dont l’exemplaire présenté ici fait partie.

Quad 303 : ouverture...
Il est en panne et ronronne dans les enceintes.

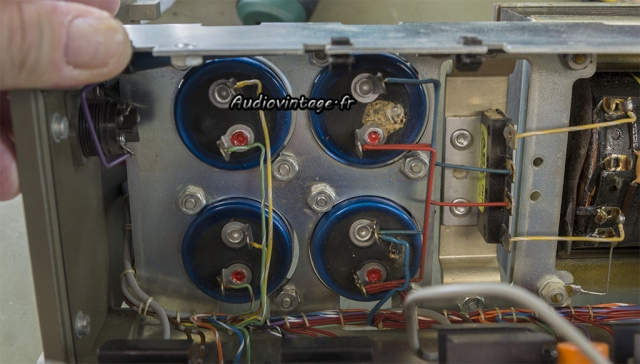

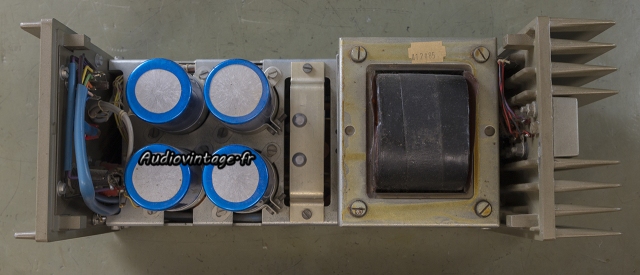

Quad 303 : condensateurs kaput !
Le démontage laisse voir l’état habituel des condensateurs « canettes ». Contrairement à ce qu’on pourrait imaginer, le fait qu’ils fuient ne prouve pas obligatoirement que ce soient eux les coupables, mais dans le cas présent, deux d’entre eux ne répondent plus à la mesure.

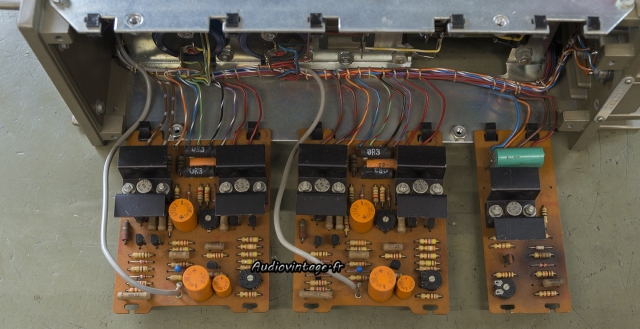

Quad 303 : à revoir !
Les circuits vont eux aussi avoir droit à une remise en état. Les condensateurs chimiques (y compris les tantales) et les résistances ajustables sont, comme d’habitude, en très mauvais état.

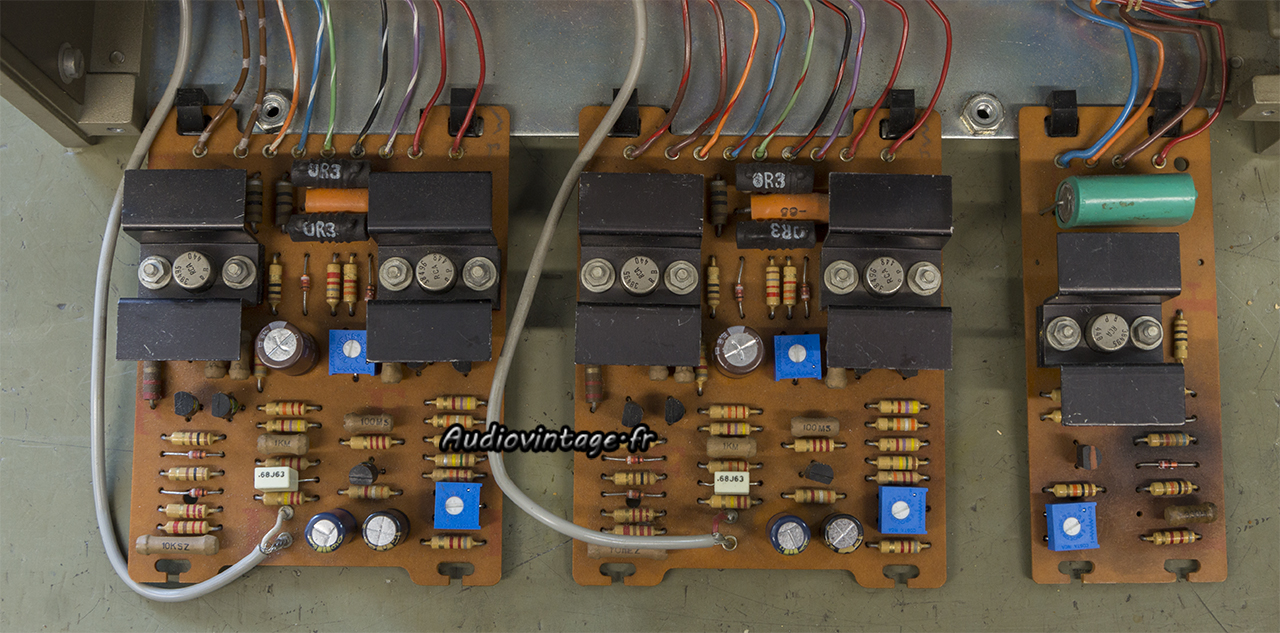

Quad 303 :  circuit révisés.
Condensateurs chimiques et résistances ajustables sont remplacés. Quelques contrôles supplémentaires sont effectués par sécurité.

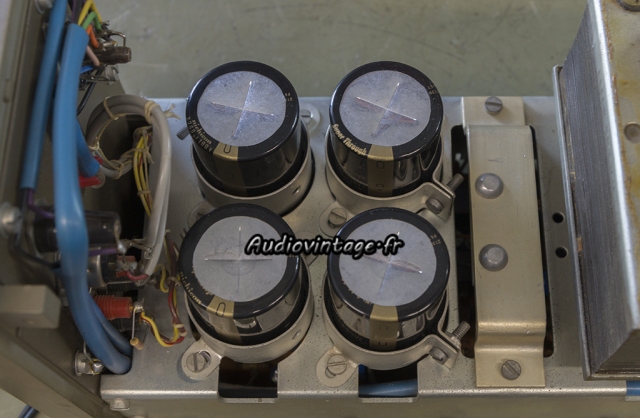

Quad 303 : bien installés dans leur adaptateur.
Les canettes sont remplacées, montées sur des adaptateurs imprimés en 3D.
Alimentation, courant de repos et points milieu sont ajustés. Pour ce dernier réglage, il sera plus précisément réalisé une fois l’appareil sur banc de mesure et en charge à 100%.

Les mesures :

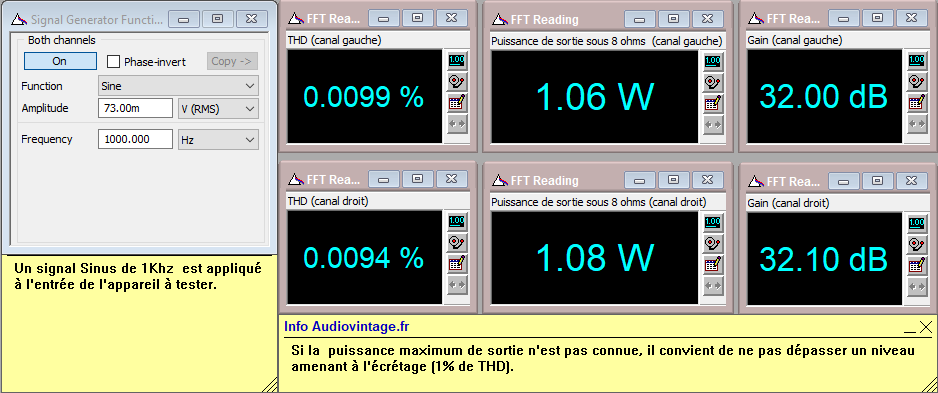

Quad 303 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Quad 303 : distorsion-a-2x45w-sous-8-ohms
Distorsion à 2x45w sous 8 ohms.

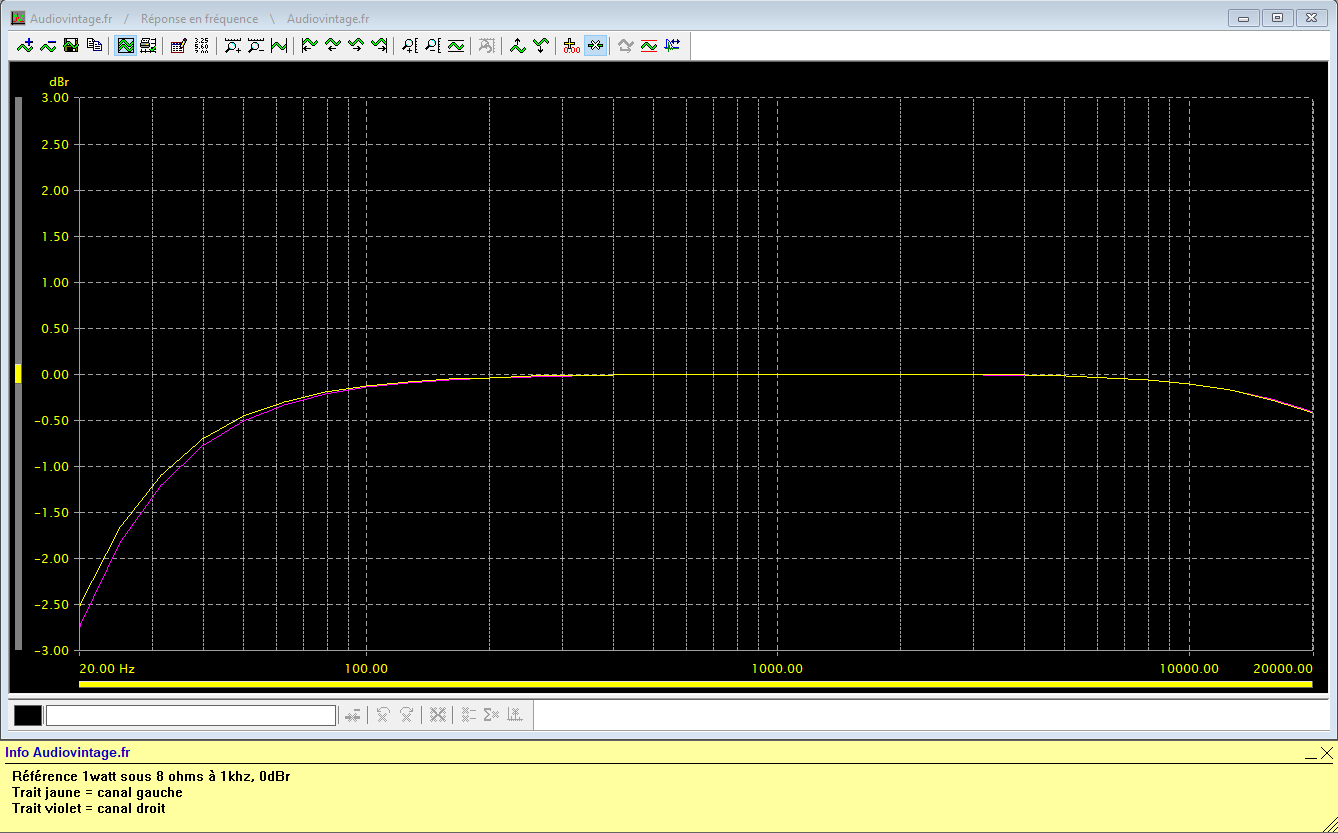

Quad 303 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

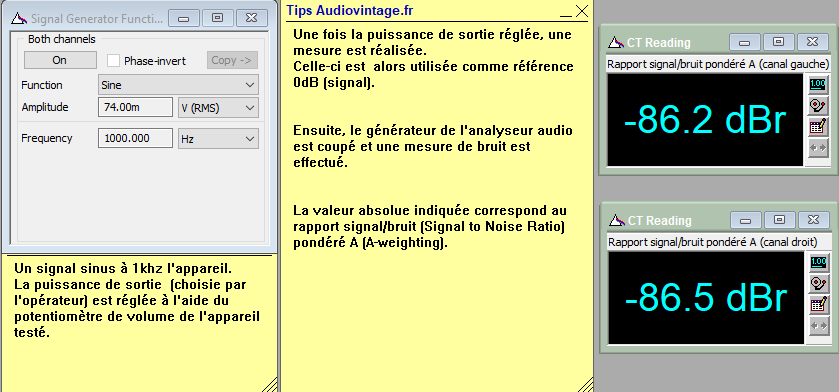

Quad 303 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

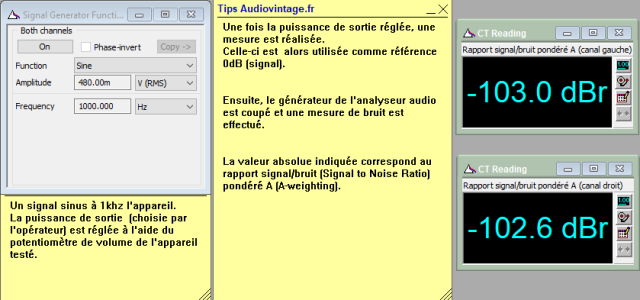

Quad 303 : rapport-signal-bruit-a-2x45w-sous-8-ohms
Rapport signal bruit à 2x45w sous 8 ohms.

Les mesures à l’oscilloscope :

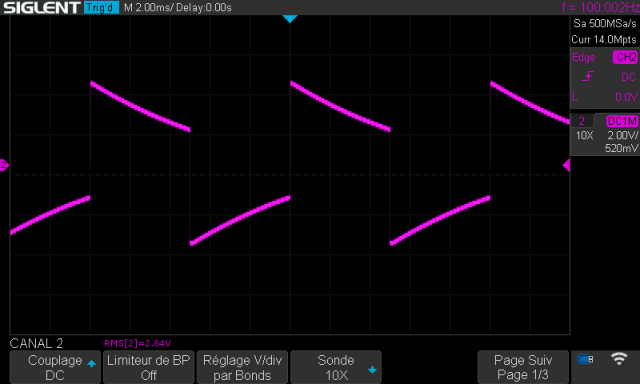

Quad 303 : signal-carre-a-100hz

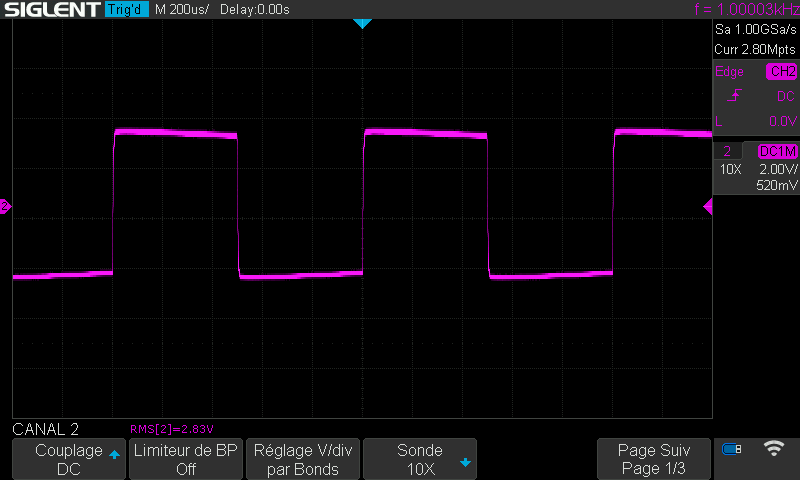

Quad 303 : signal-carre-a-1khz

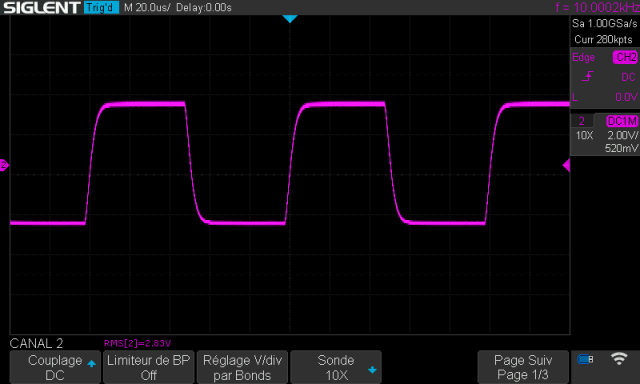

Quad 303 : signal-carre-a-10khz

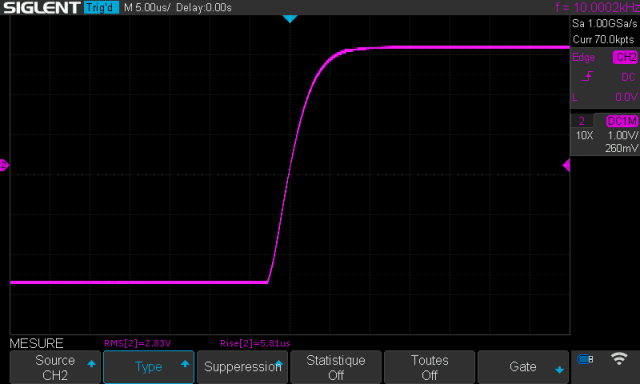

Quad 303 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Et si vous faisiez réparer et/ou réviser votre Quad ? : L’atelier Audiovintage

La publication a un commentaire

  1. Machizaud Christian

    Monsieur Thierry Philippe est un orfèvre en la matière, rénovation soignée de cet ampli 303 de près de 50 ans, lequel, a retrouvé toutes ces caractéristiques, sonorité, bande passante, puissance, réactivité etc… que j’avais presque oubliés!!
