Associé au préamplificateur Luxman C-03B, ce gros bloc de puissance Luxman M-03B est à l’atelier pour une révision complète.
Un peu de poussière dans un appareil qui fonctionne encore correctement. Le but de l’intervention est qu’il continue à fonctionner de la sorte encore un long moment 🙂

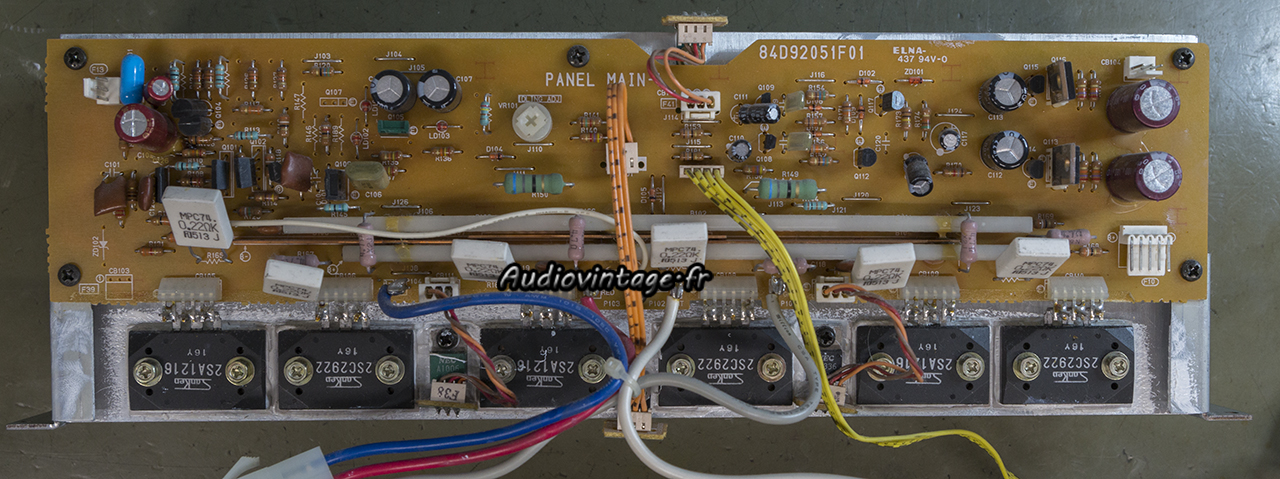

Retrait du circuit d’amplification gauche.
On aperçoit des zones plus sombres qui montrent que ça chauffe un peu. De nombreuses soudures sont à refaire, certaines ne tiennent que par miracle.

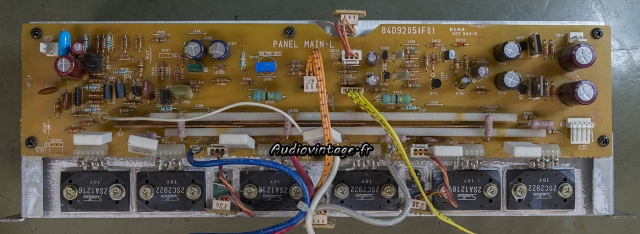

De nombreux condensateurs chimiques sont remplacés. Les quelques traces de colle corrosive sont supprimées aux endroits où cela peut être problématique. La résistance ajustable de courant de repos est remplacée.

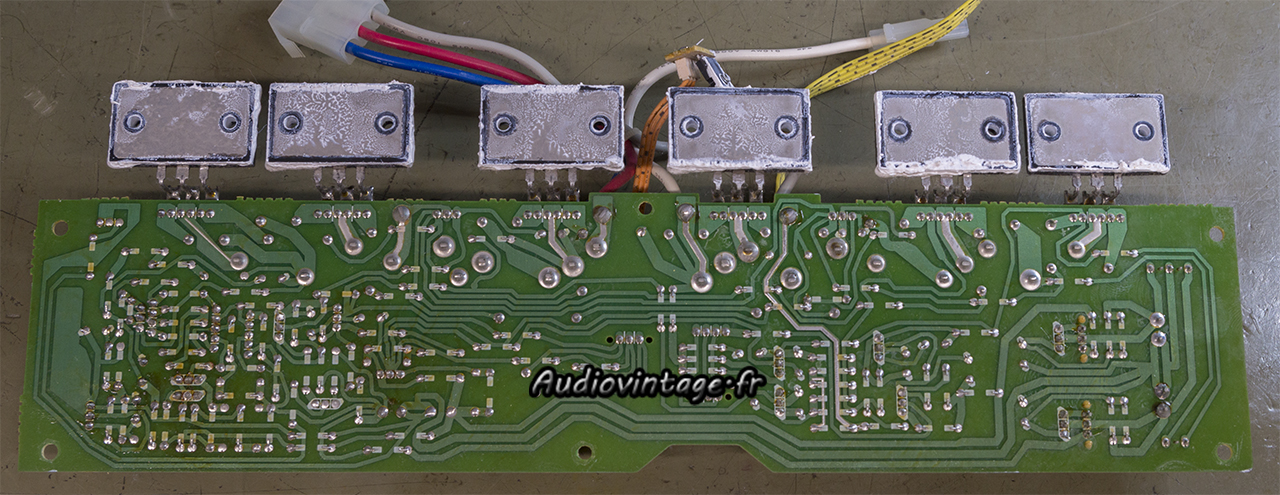

Toutes les soudures ou presque sont refaites sous le circuit.

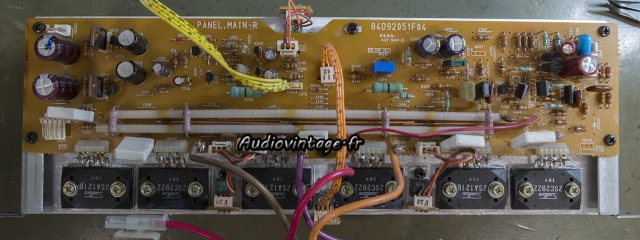

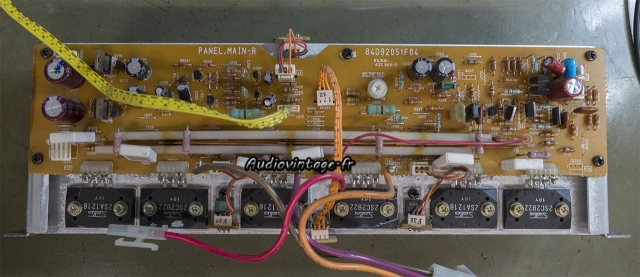

Le canal droit.
Même motif, même punition.
A l’arrière. Entre les borniers HP, on trouve les relais de protection HP. L’un d’entre eux est déjà retiré sur la photo.

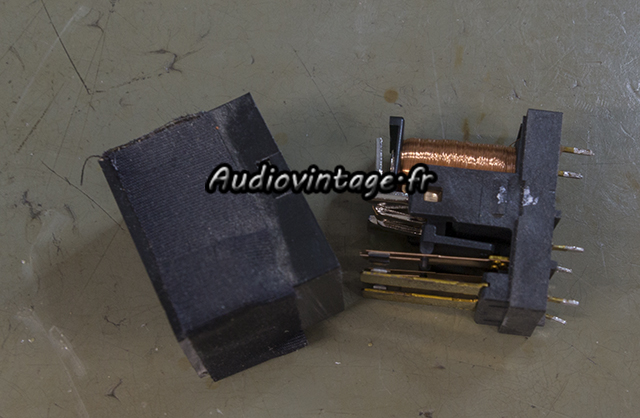

Le voici ouvert. Ses contacts vont être désoxydés. Intervention identique pour son frère jumeau.
Le circuit d’alimentation/protection. La plupart des condensateurs chimiques sont désormais remplacés.

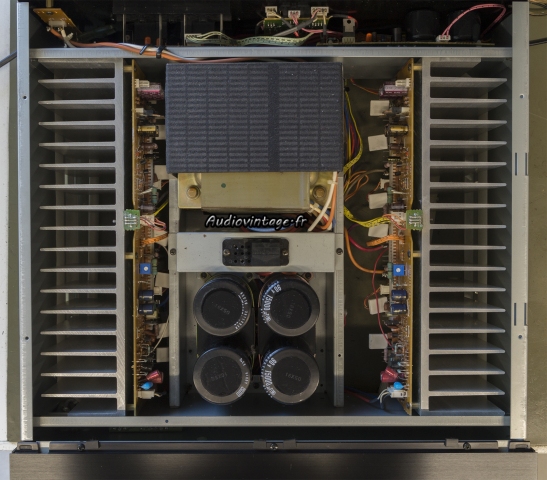

Remontage. Réglages des courants de repos. Terminé.

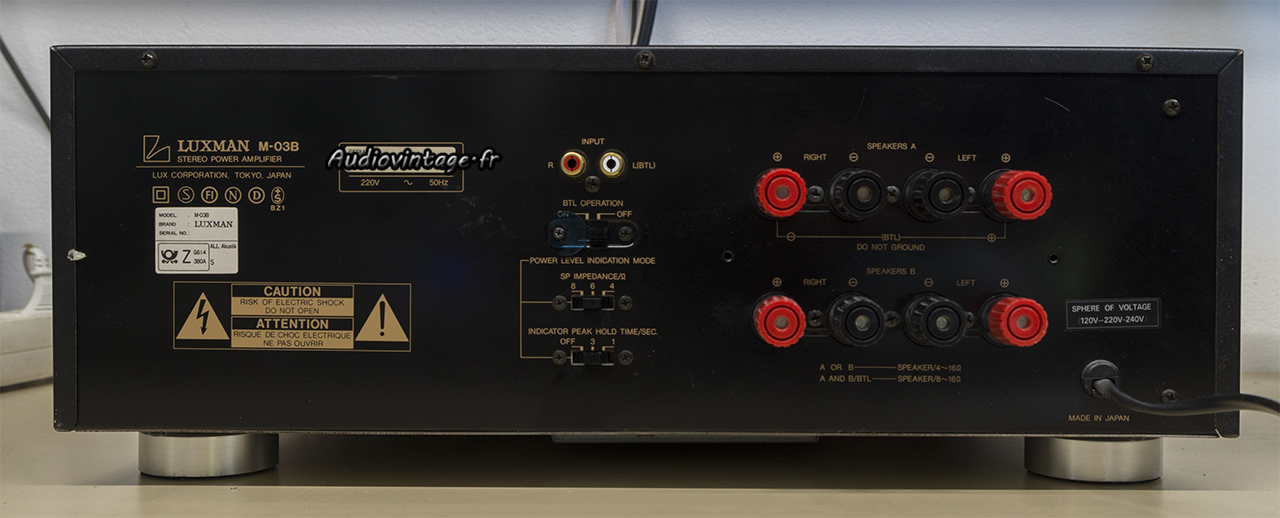

Connectique.
Les mesures :
Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x200w sous 8 ohms.

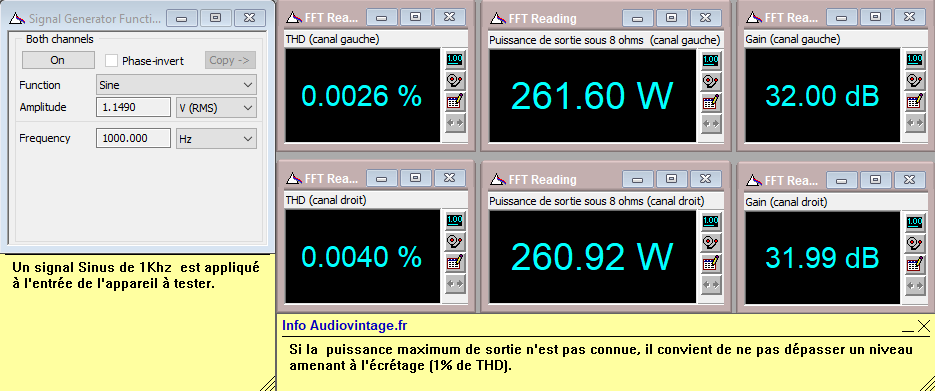

2x260w sous 8 ohms, il a la santé !
Réponse en fréquence à 2x1w sous 8 ohms.

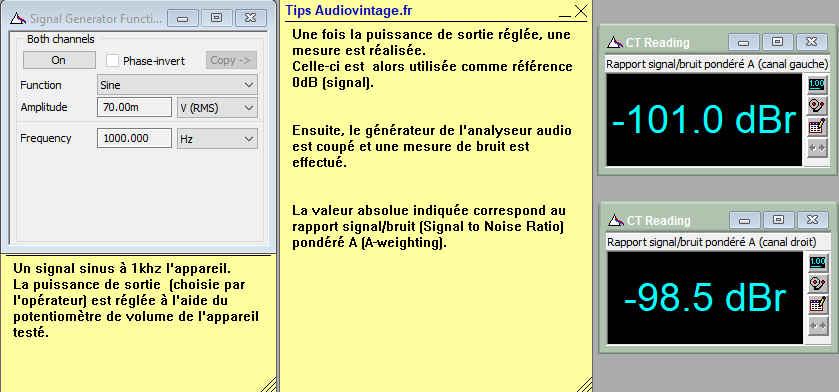

Rapport signal bruit à 2x1w sous 8 ohms.
Rapport signal bruit à 2x200w sous 8 ohms.
Les mesures à l’oscilloscope :

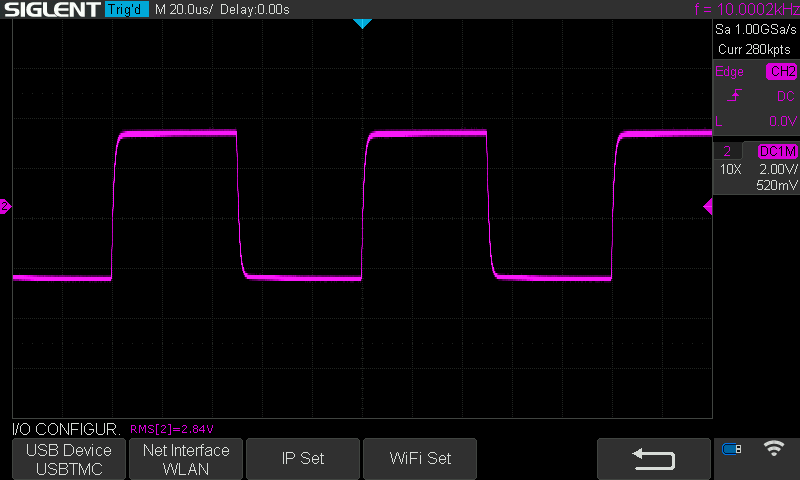

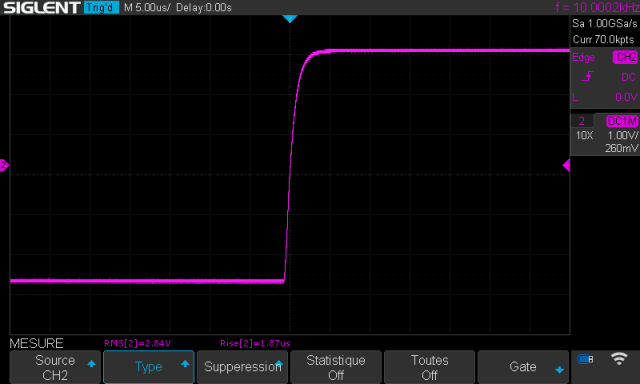

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
