Accompagnant le bloc de puissance Luxman M-03B également présenté, voici le préamplificateur Luxman C-03B, accueilli pour une révision complète.
L’exemplaire présenté ici est en très bel état. Comme tous les Luxman C-03 (le B signifie Black) il souffre de soudures qui ne vieillissent pas très bien, particulièrement aux points « chauds ».
Je vais en profiter pour remplacer tous les condensateurs chimiques, nettoyer les commandes, le passer en 240v et vérifier ensuite au banc de mesure qu’il est en parfaite santé.

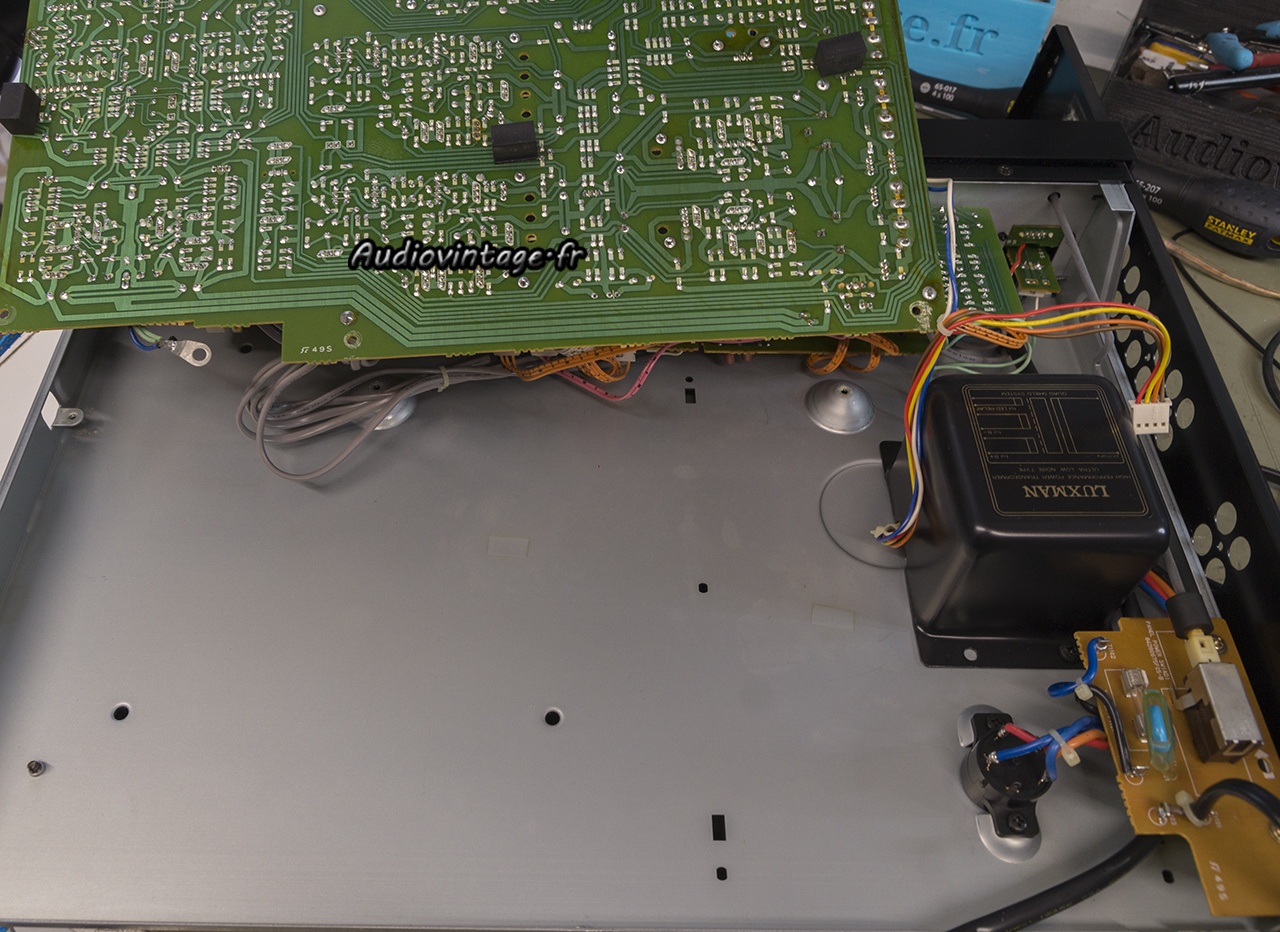

Un peu de démontage et bascule du circuit principal. La photo ne vous montrera hélas pas grand-chose, mais je vous garantis qu’en effet, il en déroge pas à la règle avec un paquet de soudure en mauvais état.
Le circuit principal reçoit donc des condensateurs chimiques neufs, un nombre conséquent de soudures sont refaites, et pour cela, un éclairage très puissant et un fer adapté (pane fine et température contrôlée) sont indispensables.

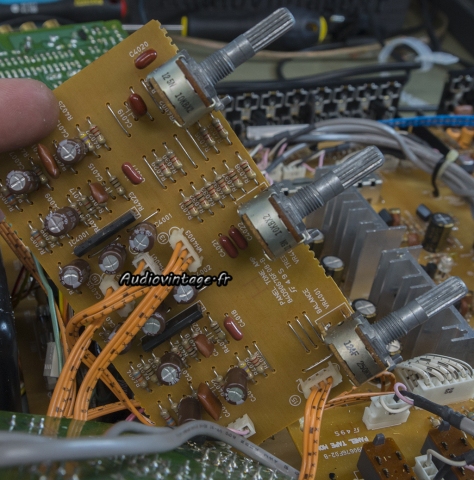

Le circuit qui supporte les correcteurs de tonalité.
Ici aussi, les condensateurs chimiques sont remplacés.

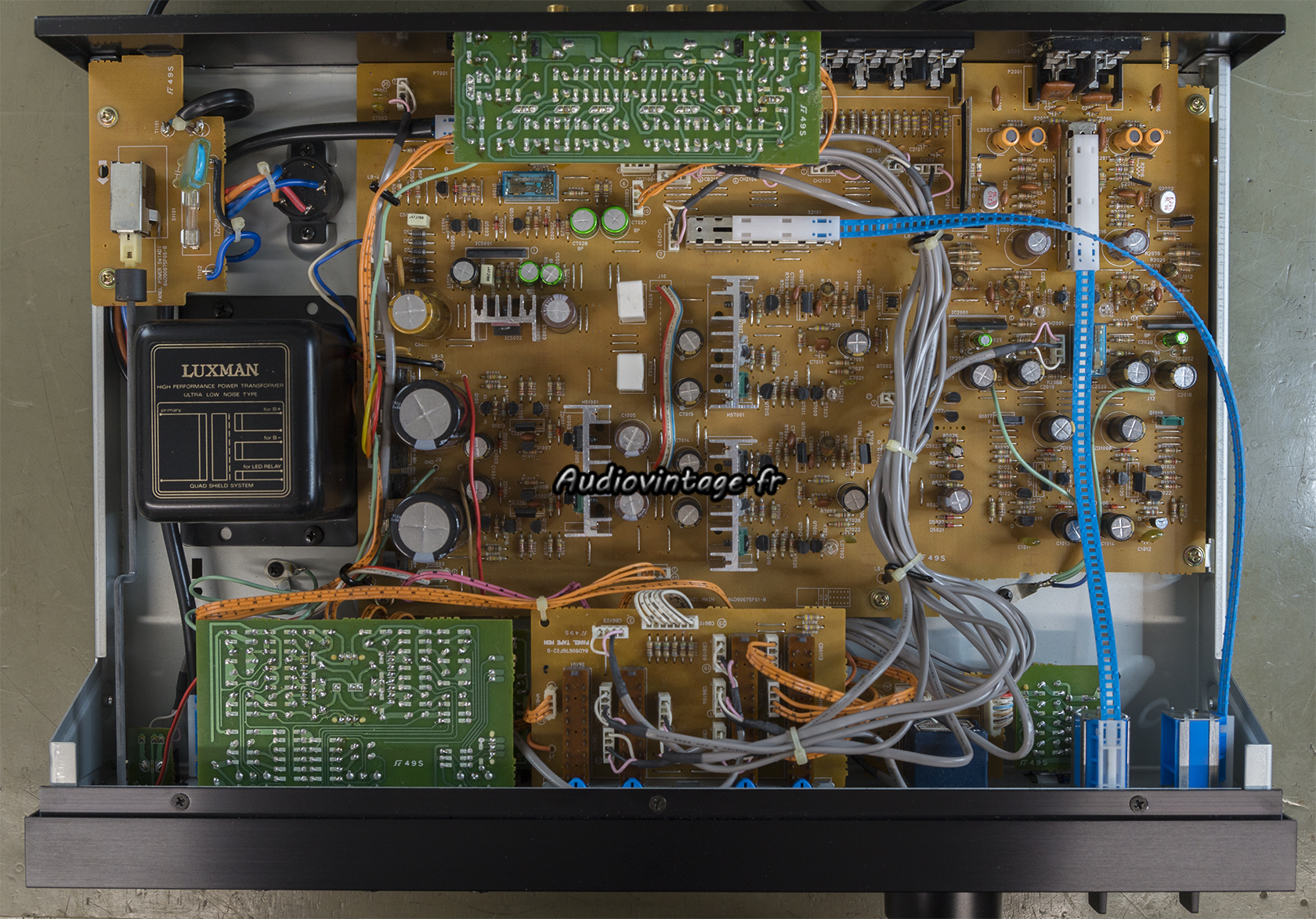

Le tout est remonté après nettoyage des commandes. Diverses mesures de tensions sont effectuées pour vérifier que toute est correct de ce côté-là.
Connectique.
En bonne compagnie !
Les mesures sur entrée CD :
Distorsion à 1v en sortie, entrée CD, tone defeat.

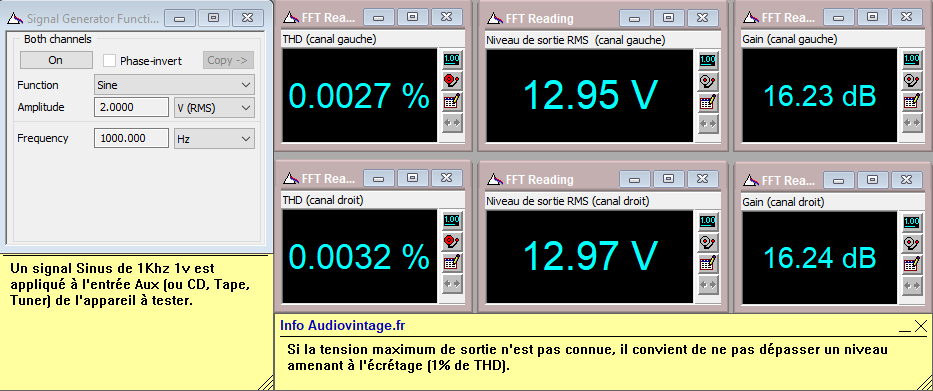

Distorsion à 13v en sortie, entrée CD, tone defeat.
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat.
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat, filtre subsonic activé.
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat, loudness activé.
Réponse en fréquence à 1v en sortie, entrée CD, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 1v en sortie, entrée CD, tone defeat.
Rapport signal bruit à 13v en sortie, entrée CD, tone defeat.
Les mesures sur entrée phono MM :
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

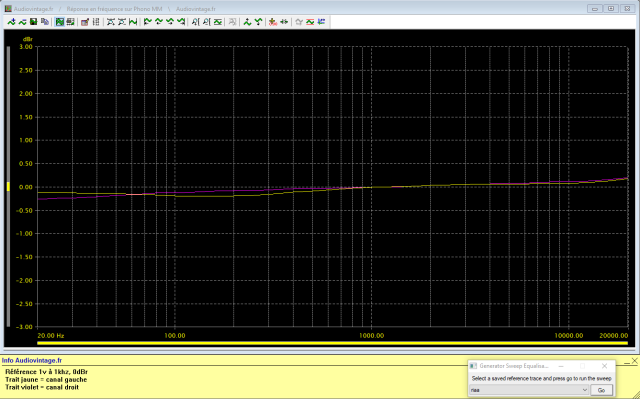

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 13v en sortie, entrée phono MM, tone defeat.
Les mesures sur entrée phono MC :
Distorsion à 1v en sortie, entrée phono MC, tone defeat.

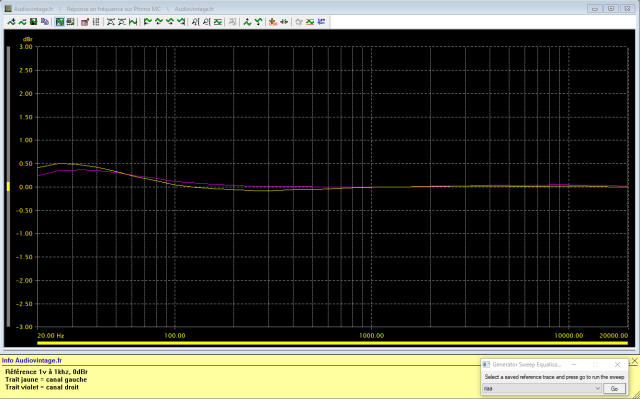

Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

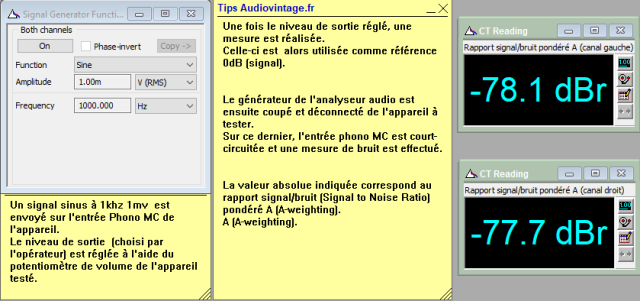

Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

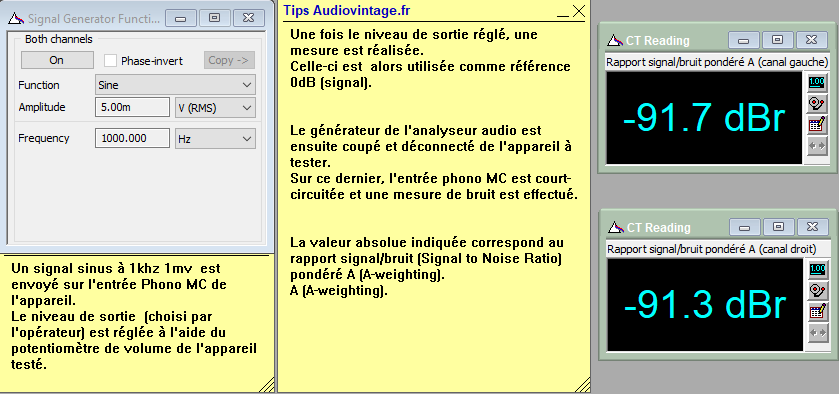

Rapport signal bruit à 13v en sortie, entrée phono MC, tone defeat.
Les mesures à l’oscilloscope :

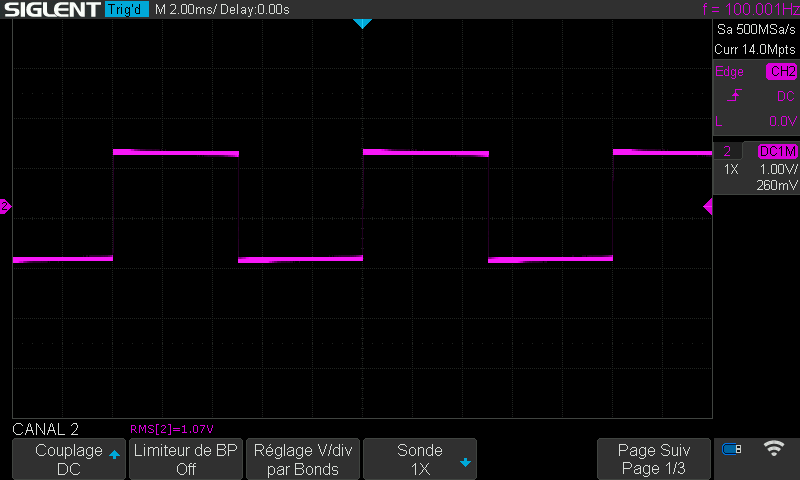

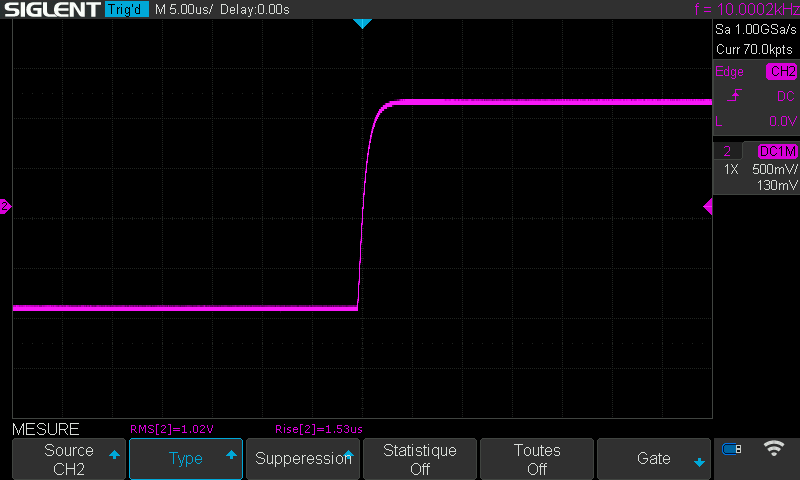

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD.
