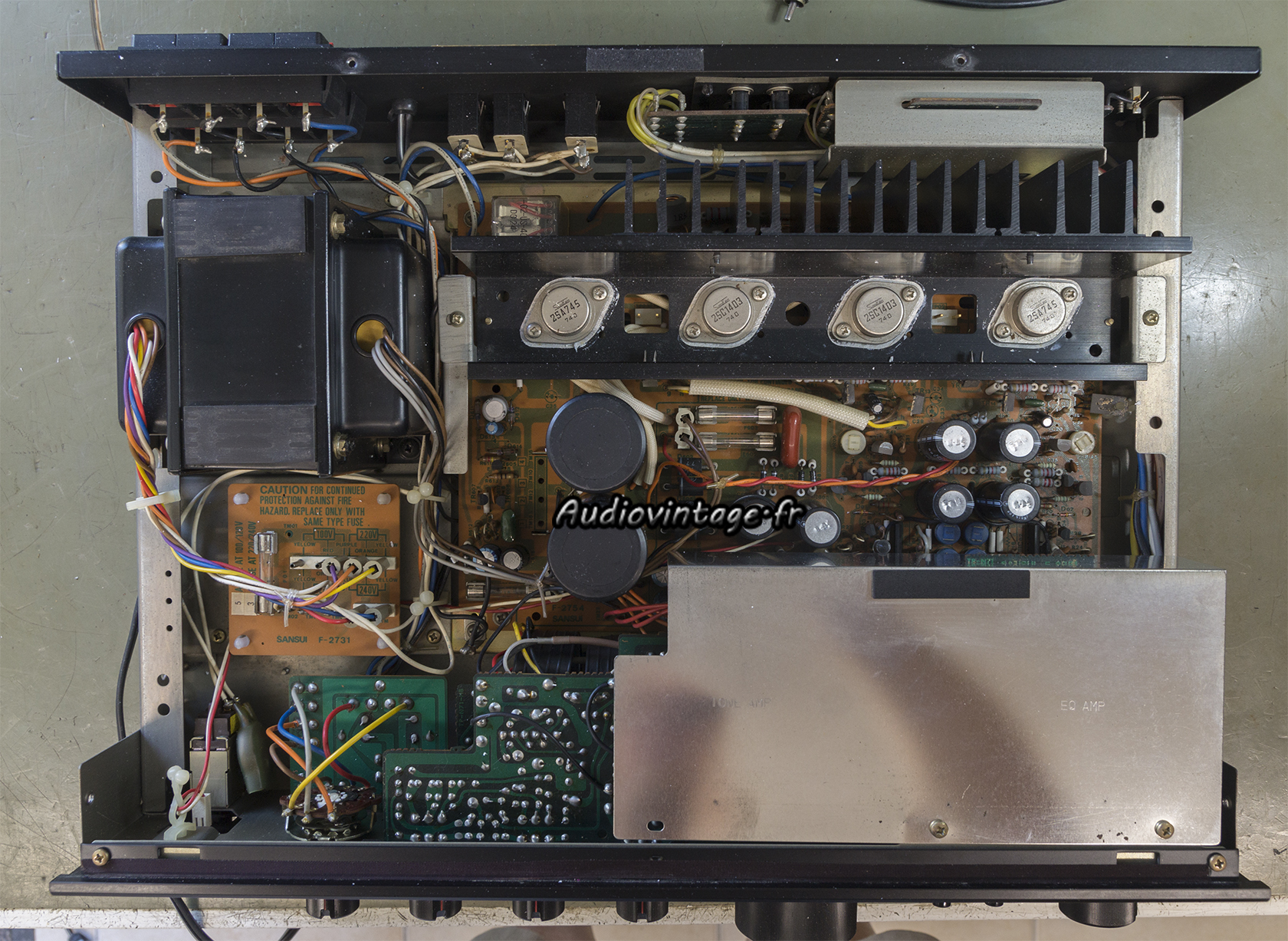

Remise à niveau complète pour ce Sansui AU-317.

L’amplificateur fonctionne encore mais le propriétaire se plaint d’une sonorité qui s’est dégradée.
Il est dans son état d’origine, l’intervention va donc être « classique » et salutaire.

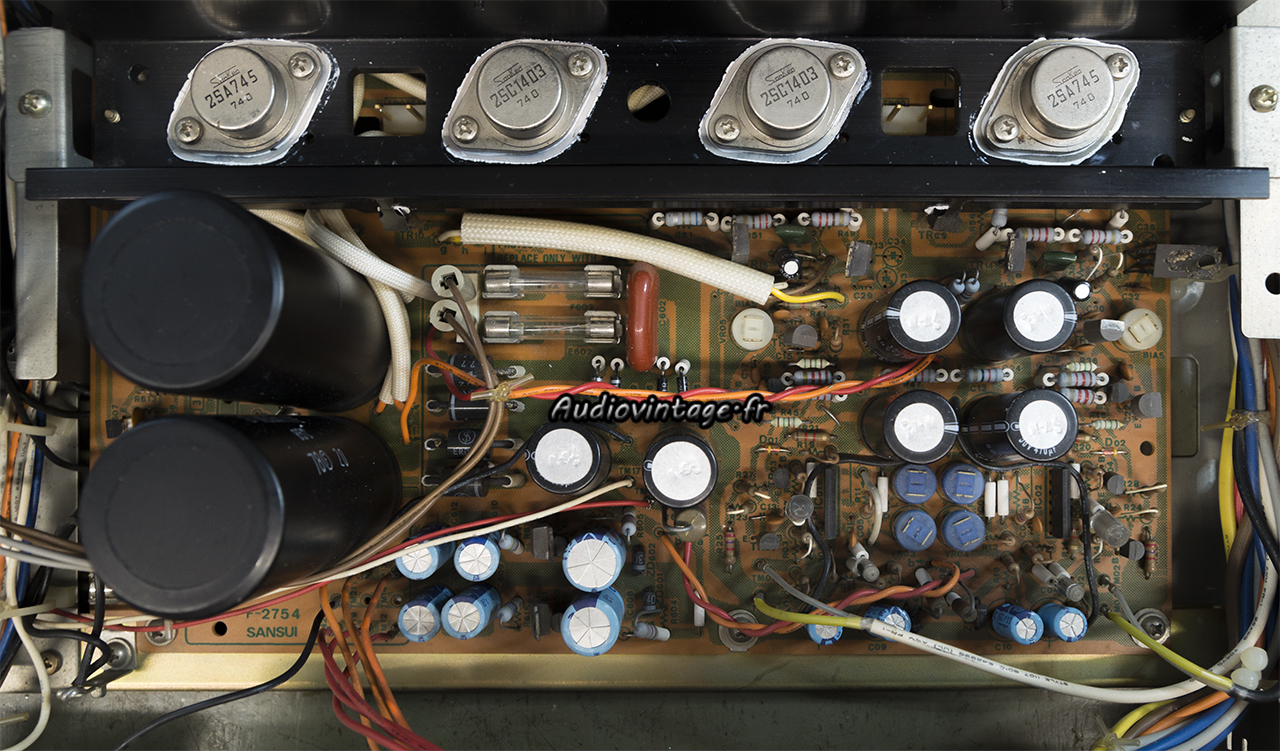

Les transistors de puissances sont retirés, testés puis remis en place sur des micas d’isolation neufs et de la graisse fraiche.

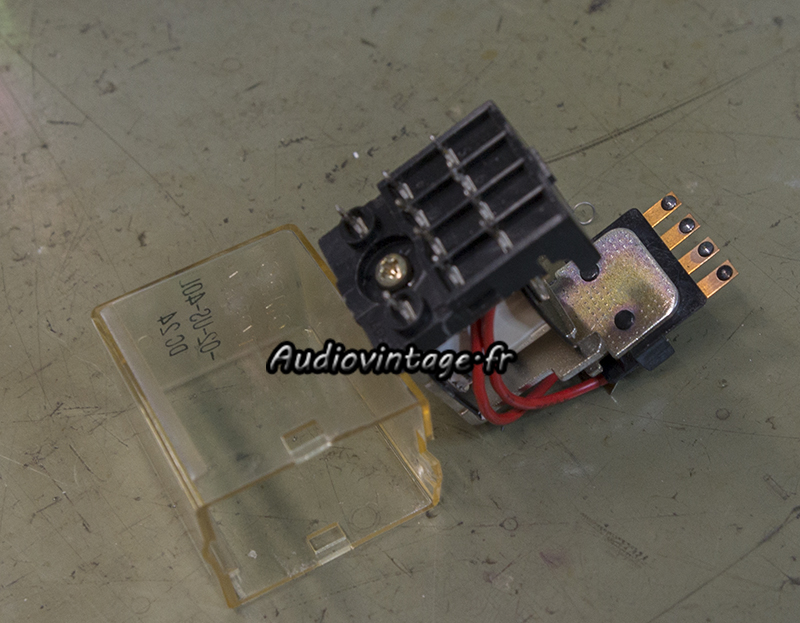

Le relais de protection HP nécessite une bonne désoxydation de ses contacts.
Dans l’état ou ils se trouvent sur la photo (qui est loin d’être catastrophique) ils entrainent une distorsion parfaitement audible à faible niveau d’écoute.

Le relais est remonté après nettoyage. Les condensateurs chimiques du circuit principal sont remplacés (sauf les deux Elna du filtrage d’alimentation, parfaits à la mesure), tout comme les résistances fusibles. Les transistors drivers ont été retirés, désoxydés, testés puis remis en place. Certaines soudures qui étaient dans un état moyen ont été refaites.

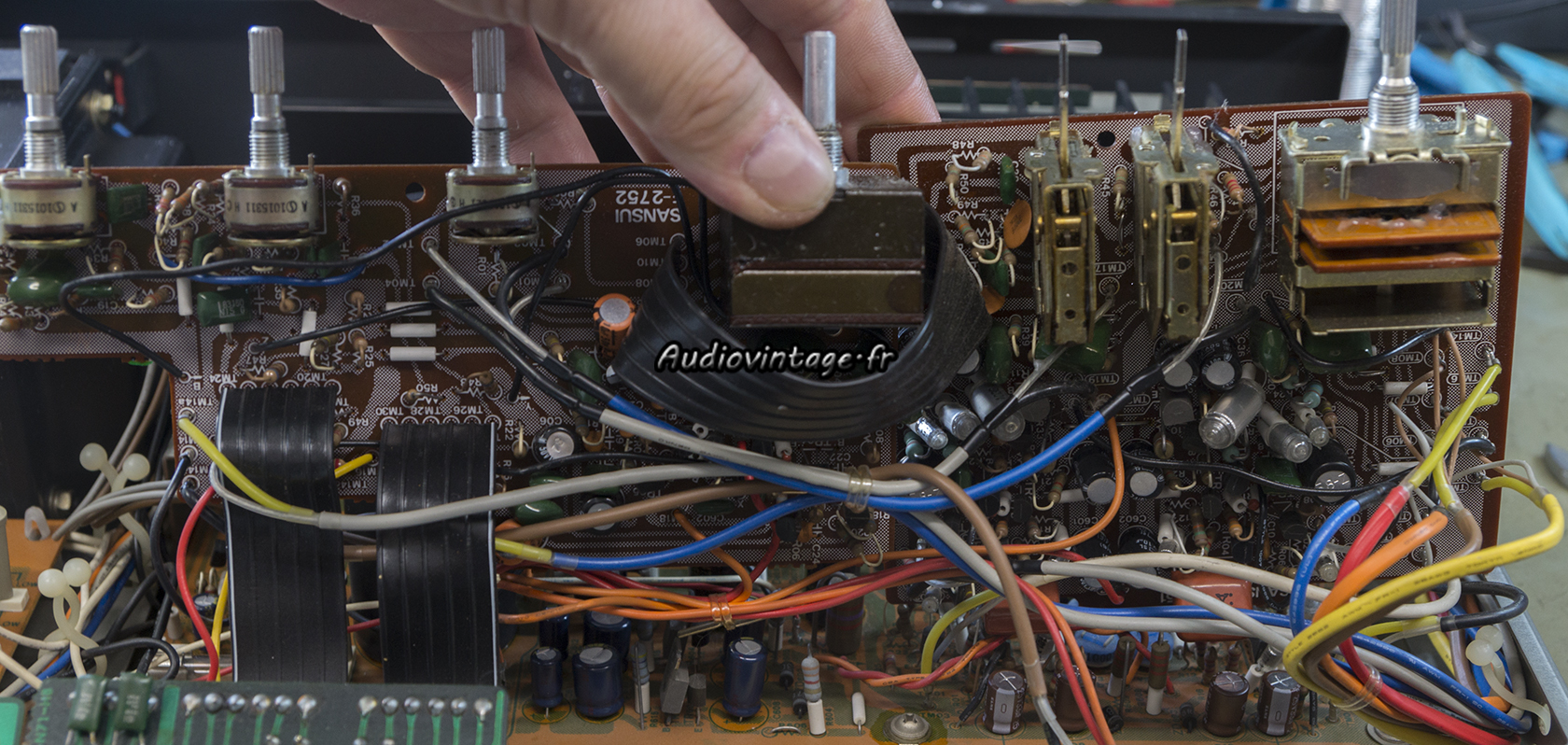

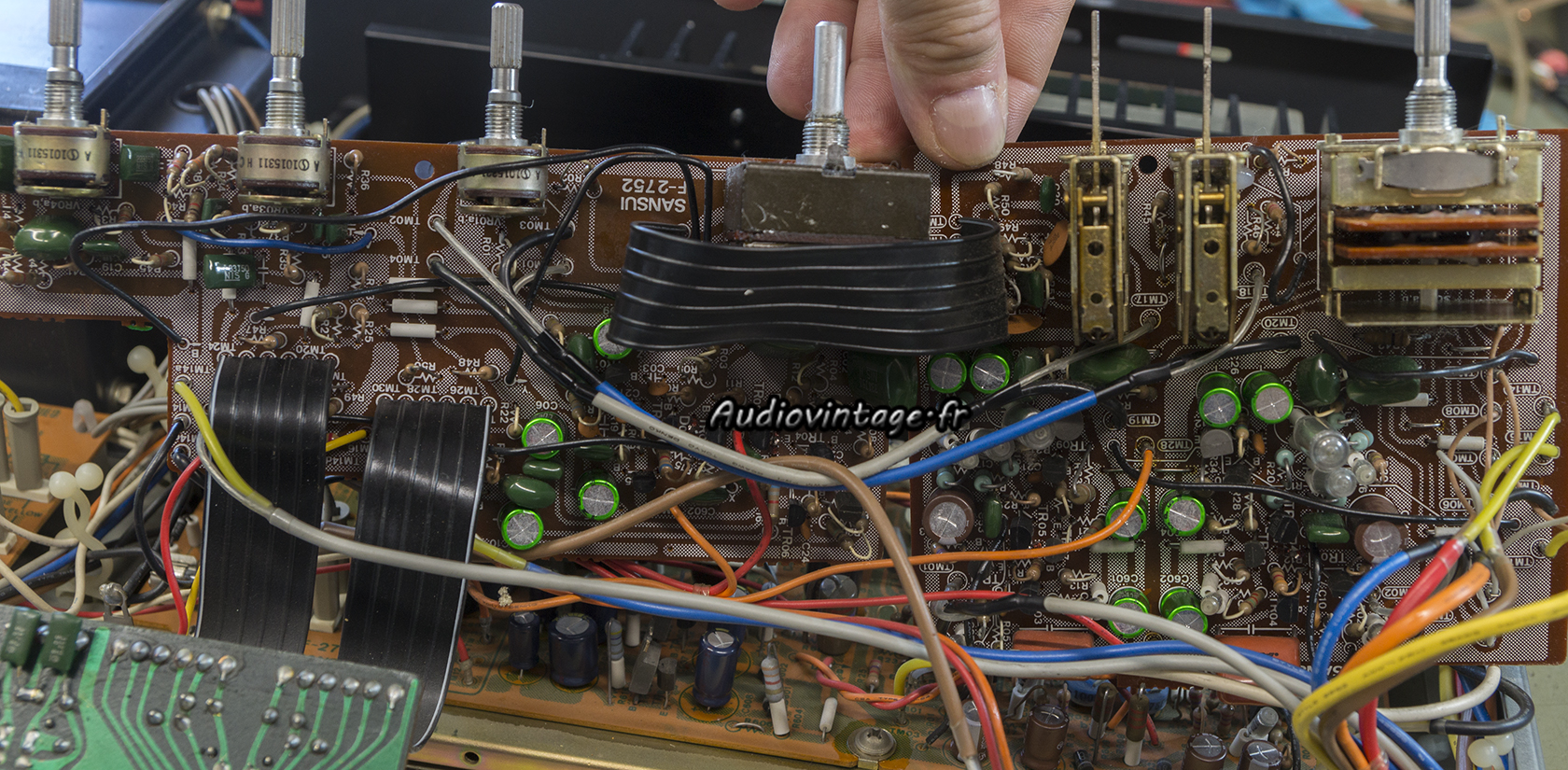

Et voici les circuits préampli phono, tonalités et filtres.

Tous les condensateurs chimiques sont remplacés, ainsi que certaines diodes et transistors.

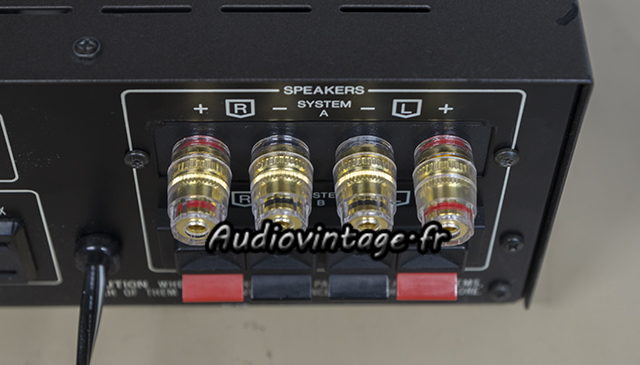

Le propriétaire souhaitait un nouveau bornier « A », c’est fait.

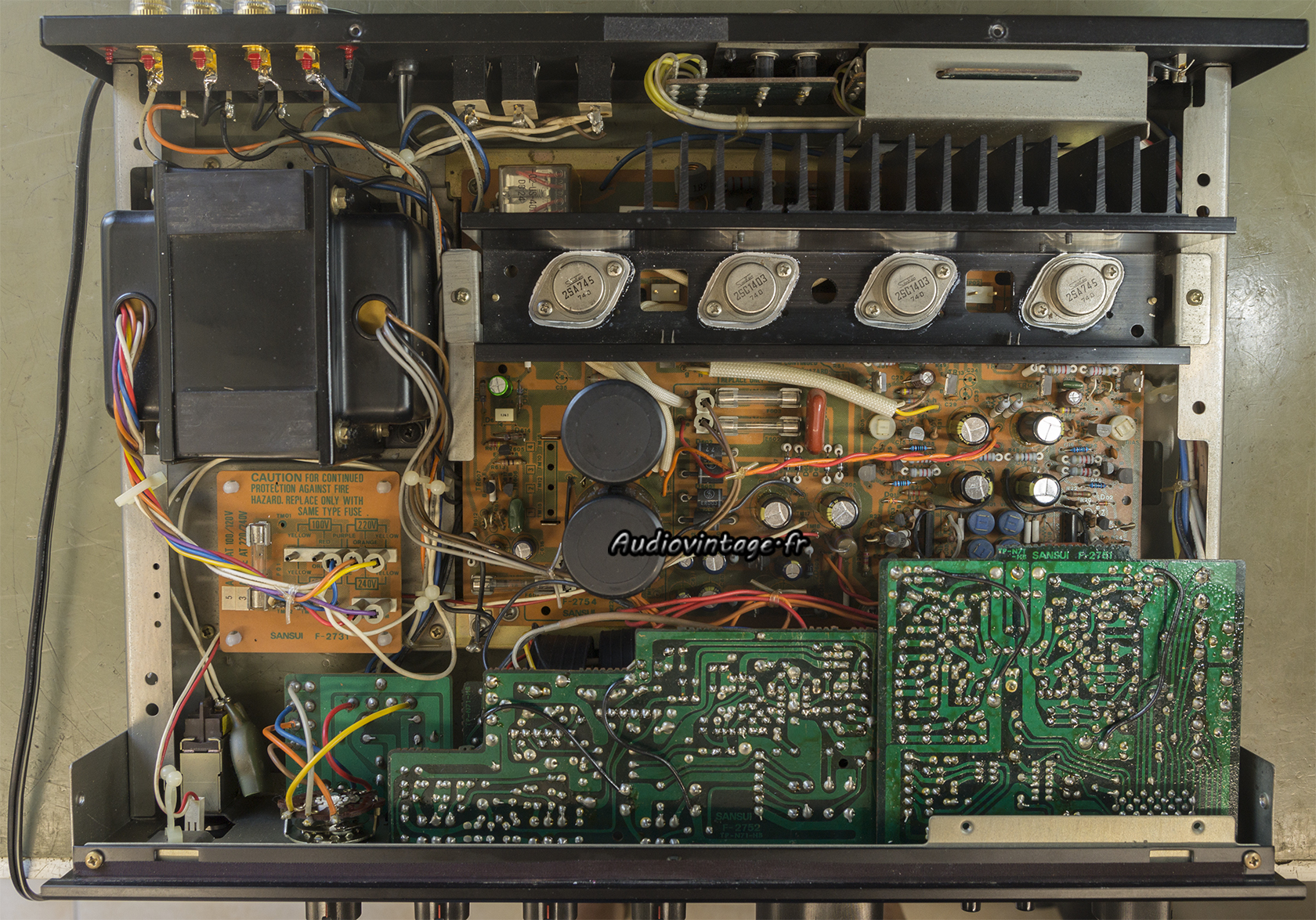

Les commandes sont nettoyées, l’appareil est désormais configuré en 240v. Bias et offset ajustés. Il ne reste plus qu’à remettre en place le blindage qui recouvre partiellement les deux circuits derrière la façade puis le capot.

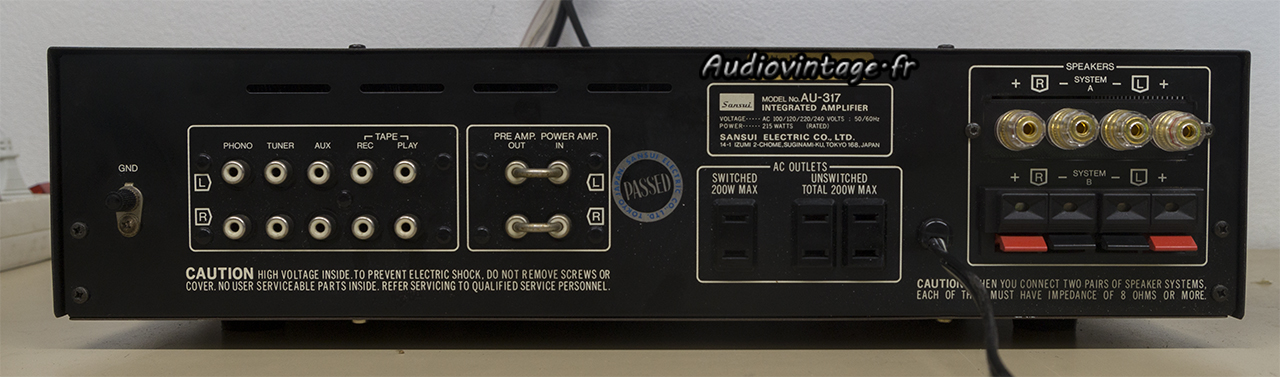

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x50w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre activé.

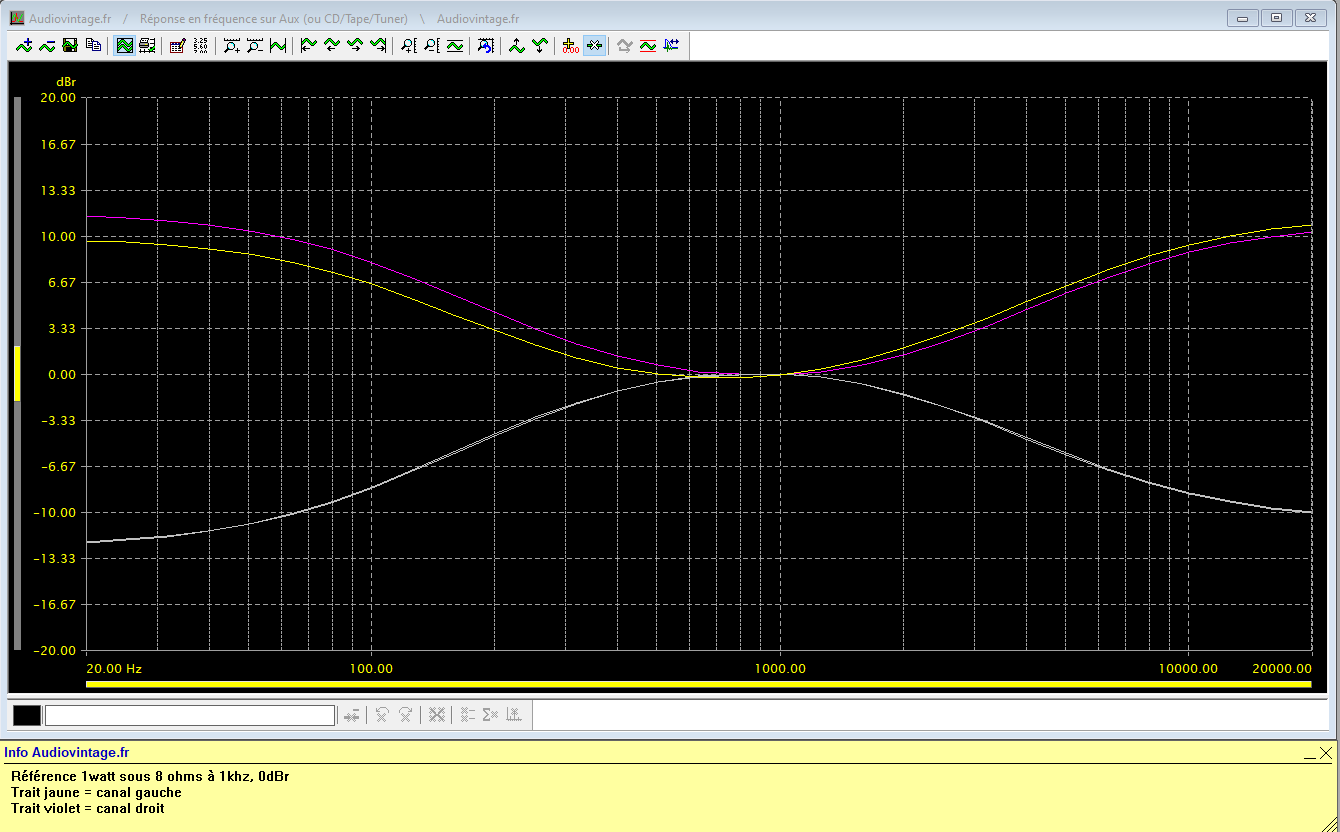

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

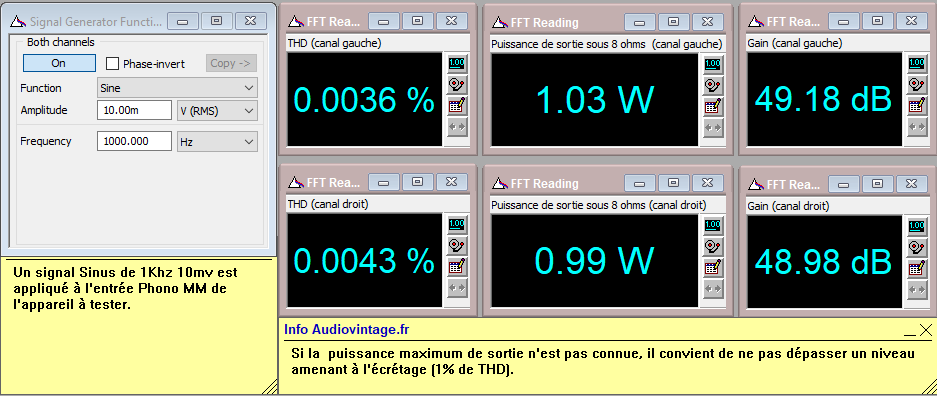

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

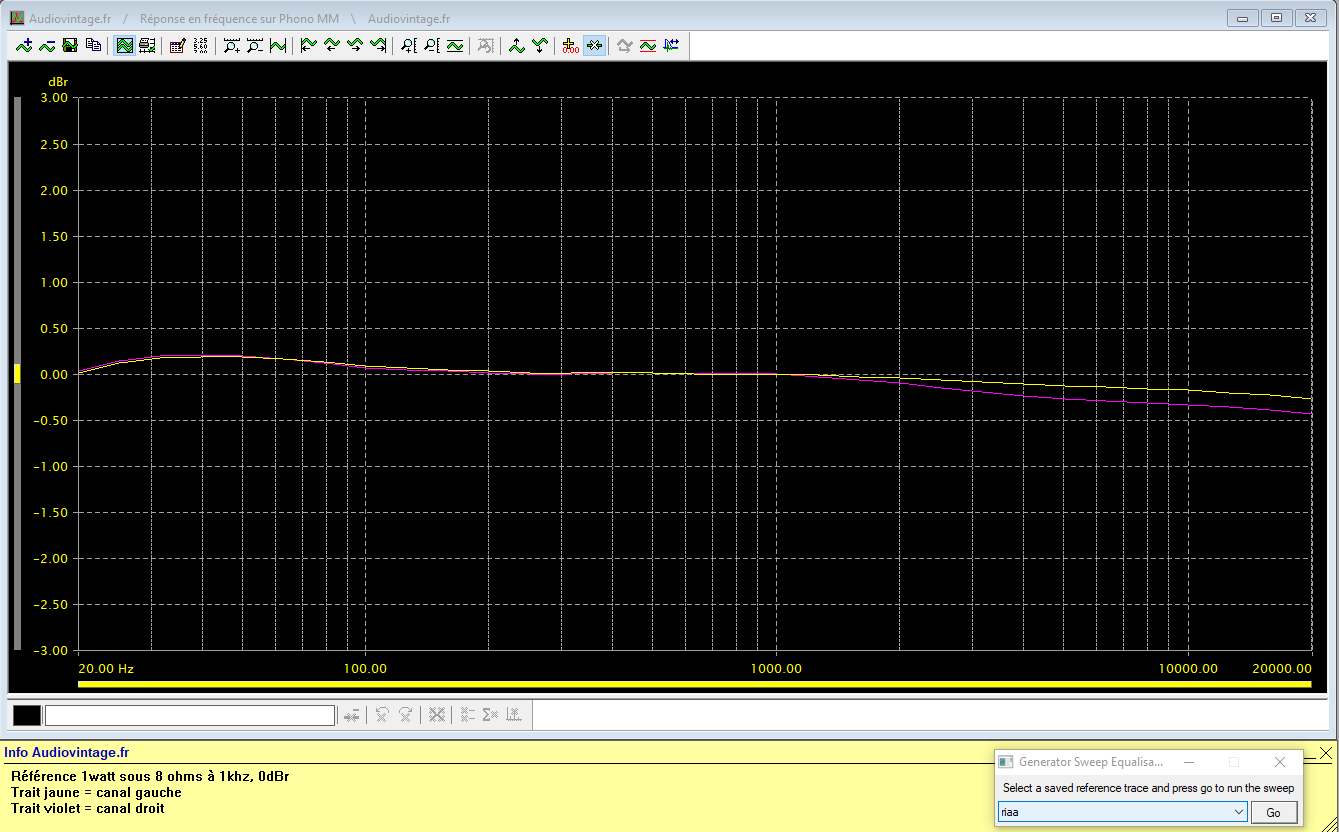

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

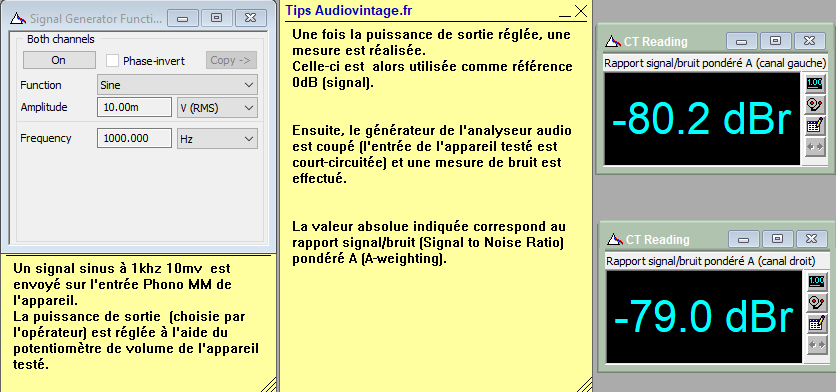

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

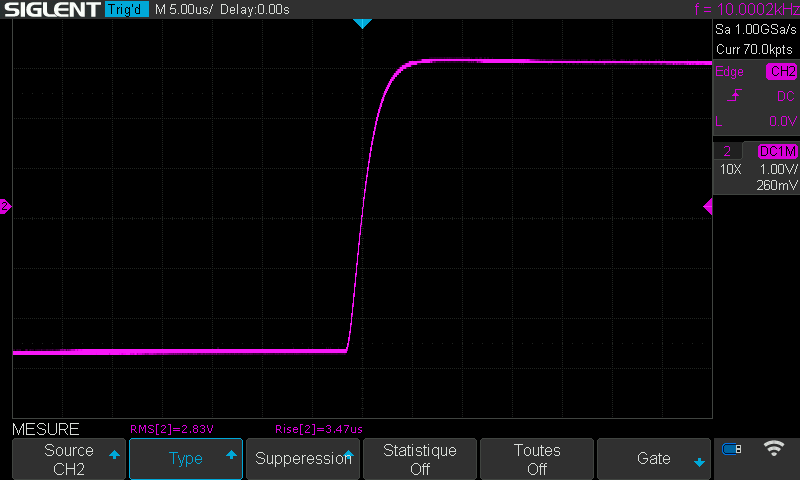

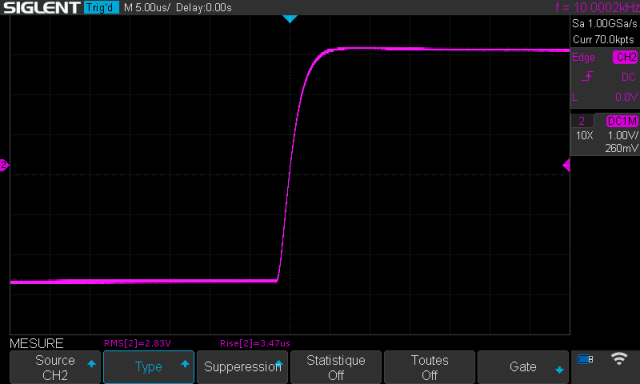

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
