Encore un Luxman de la série L-30/L-31 ? Quand on aime, on ne compte pas, et je peux déjà vous dire qu’il y en aura d’autres qui suivront 🙂

L’amplificateur est arrivé en panne sur un canal. Les deux fusibles correspondant ont lâché.
Au premier abord, l’appareil semble « sain ».

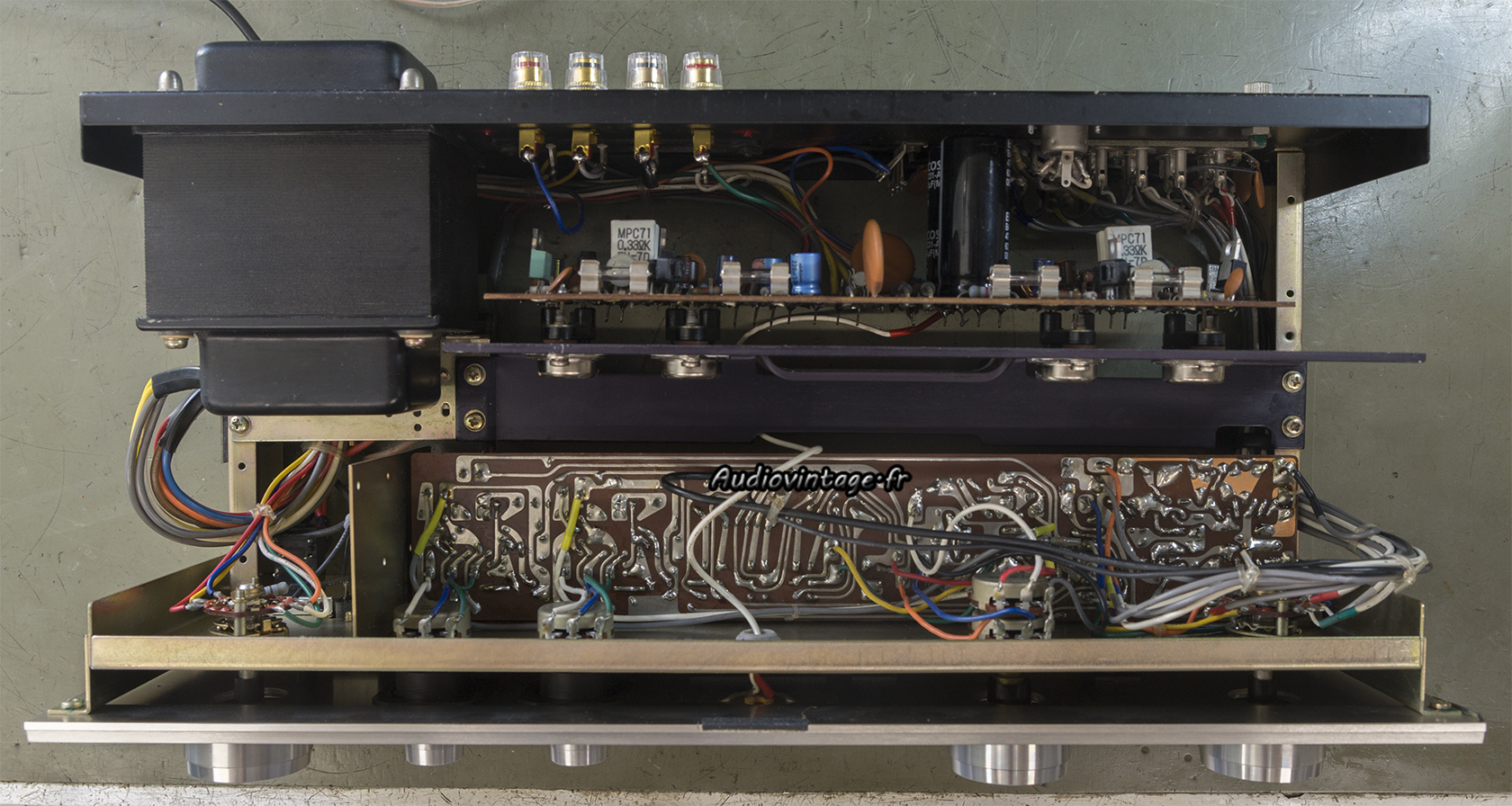

Et puis on se penche un peu et on voit que finalement, ce n’est pas du tout le cas…
Il a été réparé (si on peut employer ce terme) sur le canal qui est de nouveau en panne. Les transistors de puissances et un driver ont été remplacés.

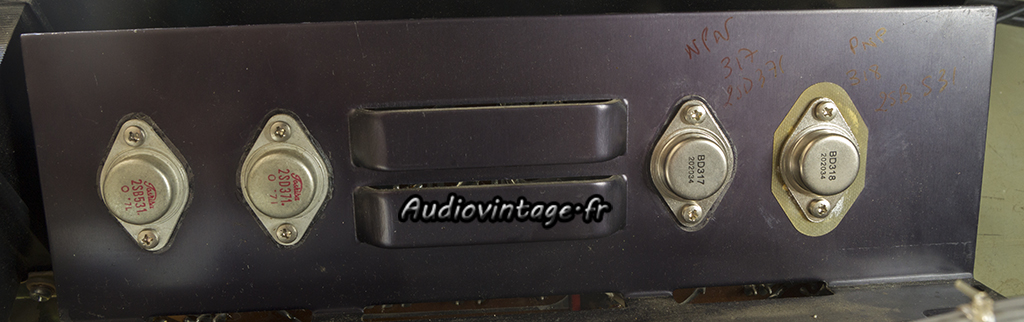

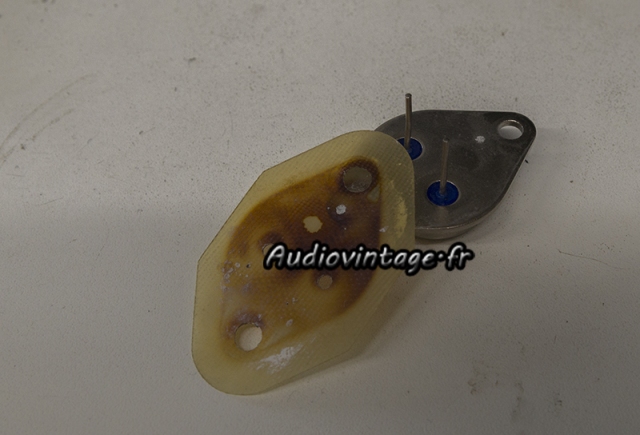

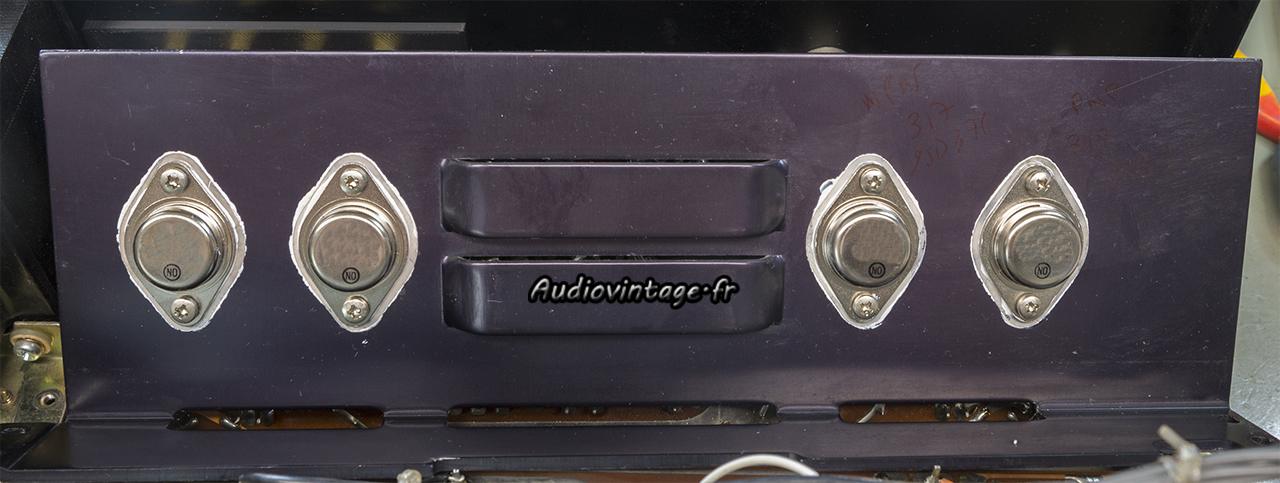

Démontage pour voir le beau isolant diy 🙂 On remarque que cela a bien chauffé et le courant de repos sur ce canal énorme (et anormal) sur ce canal n’a pas arrangé les choses.

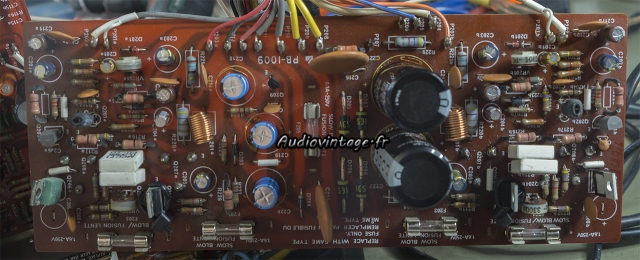

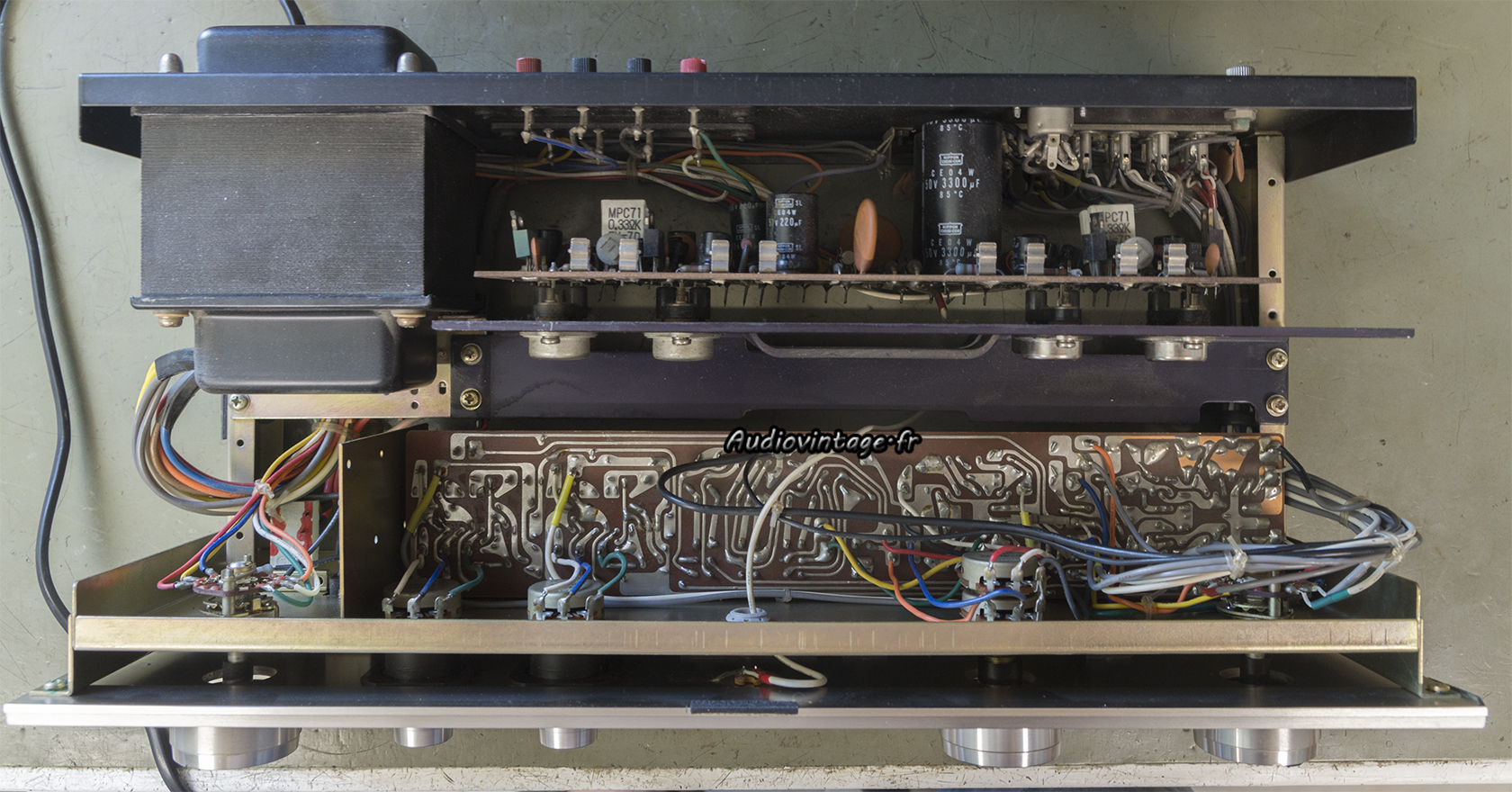

Le circuit principal.

Tous les condensateurs chimiques ainsi que certains transistors sont remplacés, transistors drivers gauche par exemple. Sur ce même canal, de nombreuses mesures sont effectuées pour vérifier qu’il n’y a pas de problème « caché ».

Transistors de puissances neufs, montés sur des micas neufs également et de la graisse fraiche.

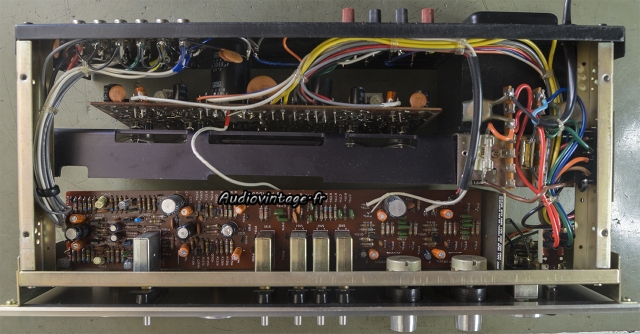

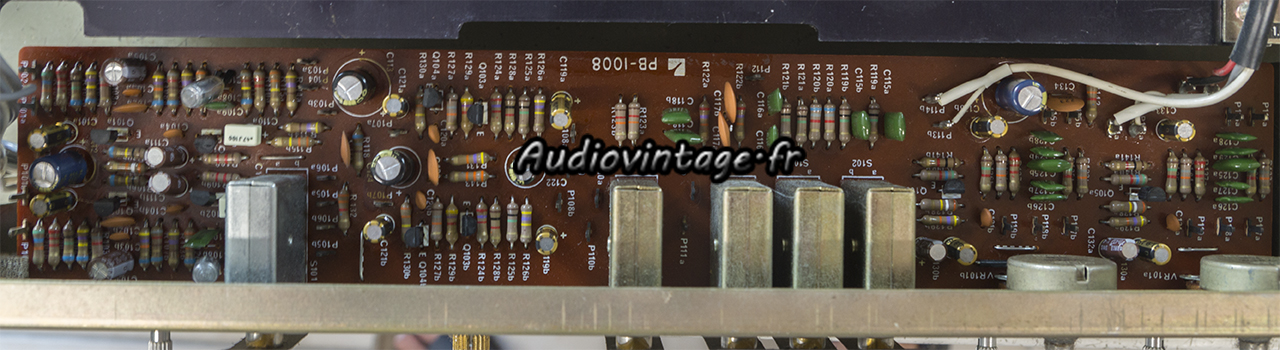

Le second circuit comprend l’étage phono, les circuits de tonalités, filtres et buffer.
Tous les condensateurs chimiques et transistors sont remplacés.

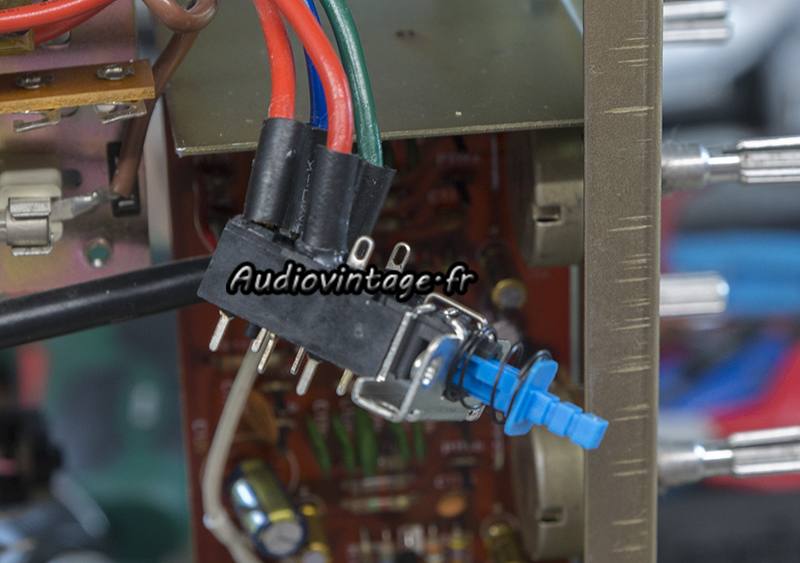

L’interrupteur on/off est souvent problématique dans le L-31 (mais beaucoup moins dans le L-30).

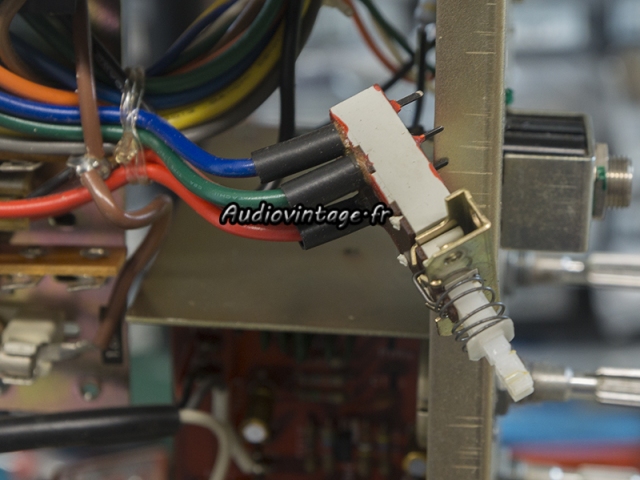

Il est remplacé.

Sur demande du propriétaire, j’ai remplacé bornier HP A. Les commande sont nettoyée, le transformateur est recablé en 240v, le condensateur rifa remplacé, bias et offset sont ajustés.

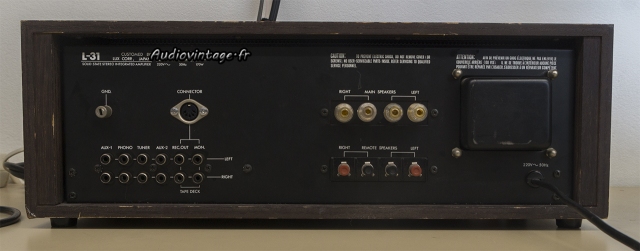

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x38w sous 8 ohms, entrée aux.

Ecrêtage à 2x45w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

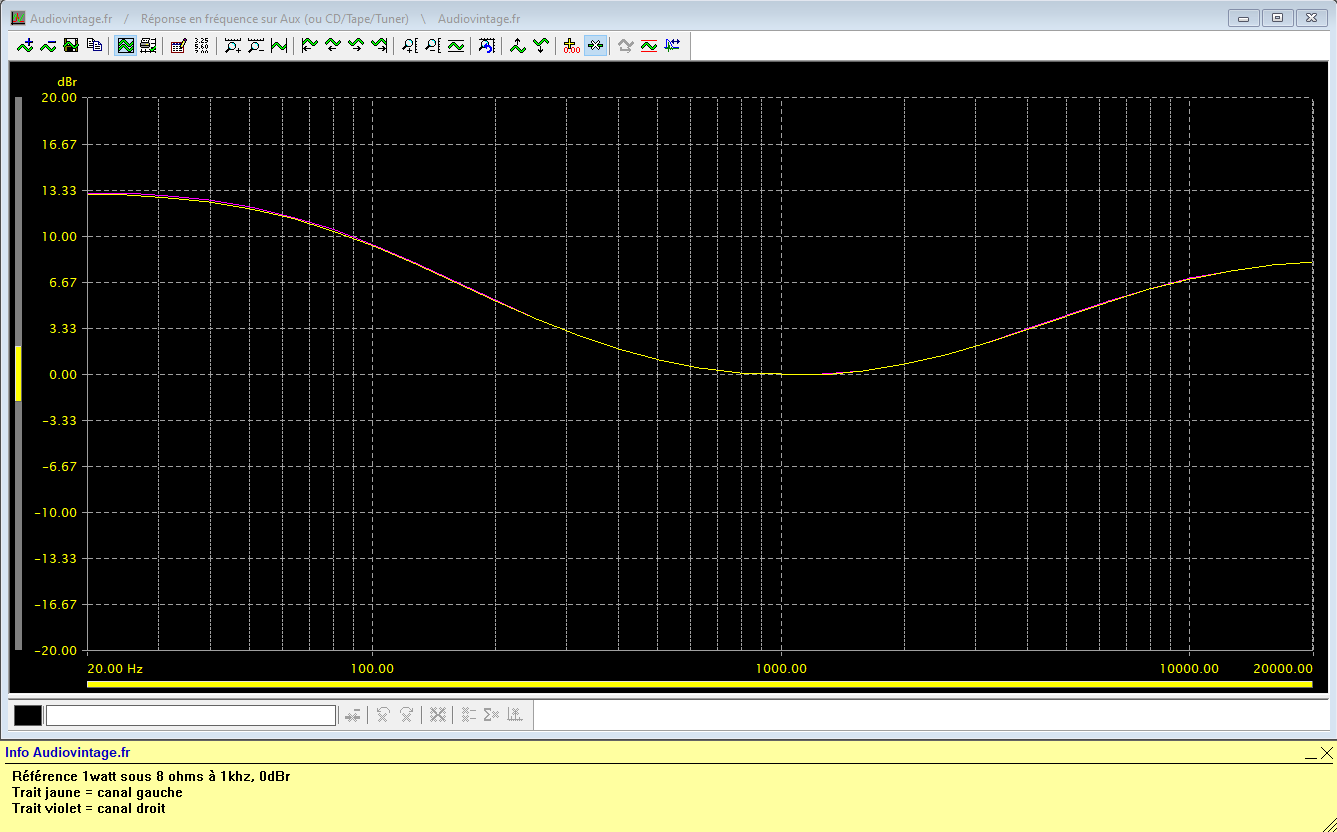

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

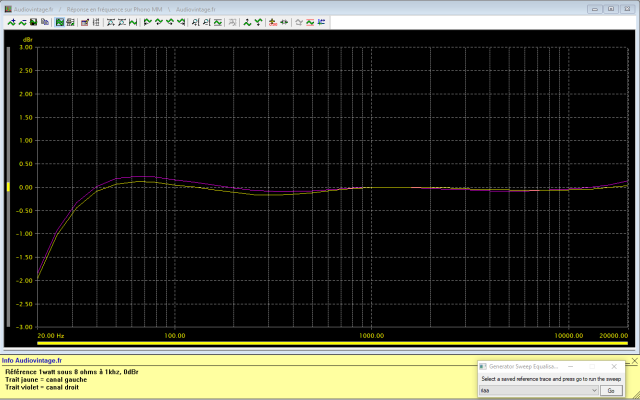

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

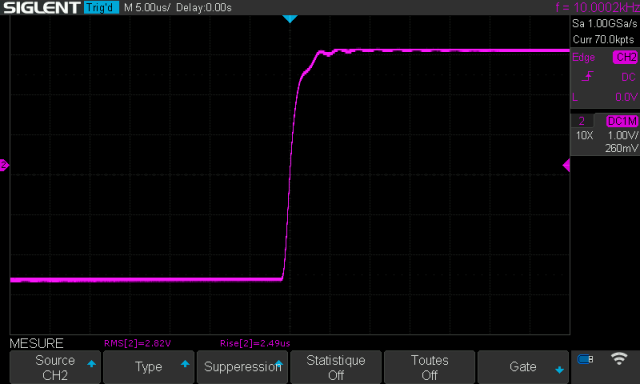

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
