Quad 33

Quad 33 :  un exemplaire tout propre.
Révision complète d’un préamplificateur Quad 33.

Quad 33 : à son arrivée.
L’exemplaire présenté ici est encore fonctionnel. L’intervention va consister au remplacement de tous les condensateurs chimiques qui ont fortement dérivés pour la plupart.

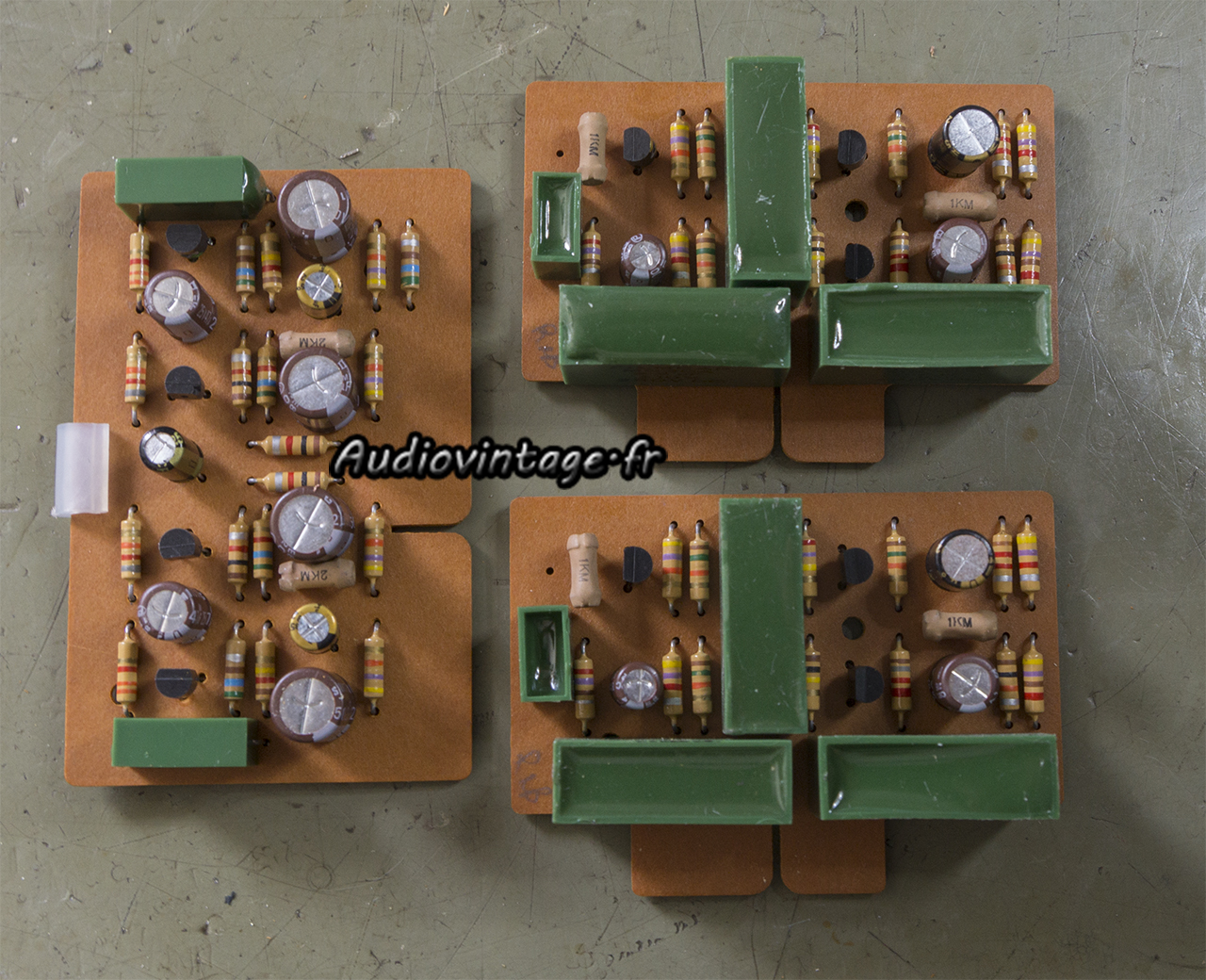

Quad 33 : circuit à réviser.

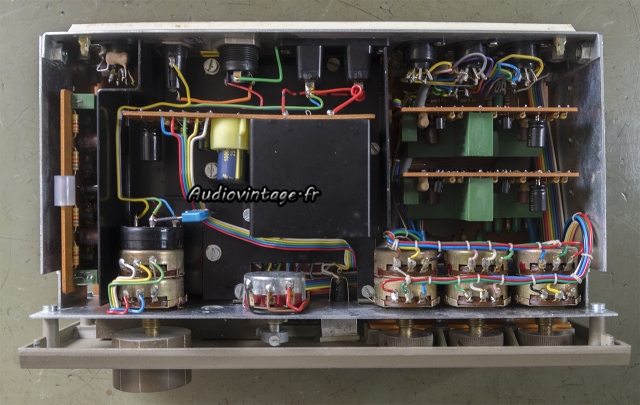

Retrait des circuits.

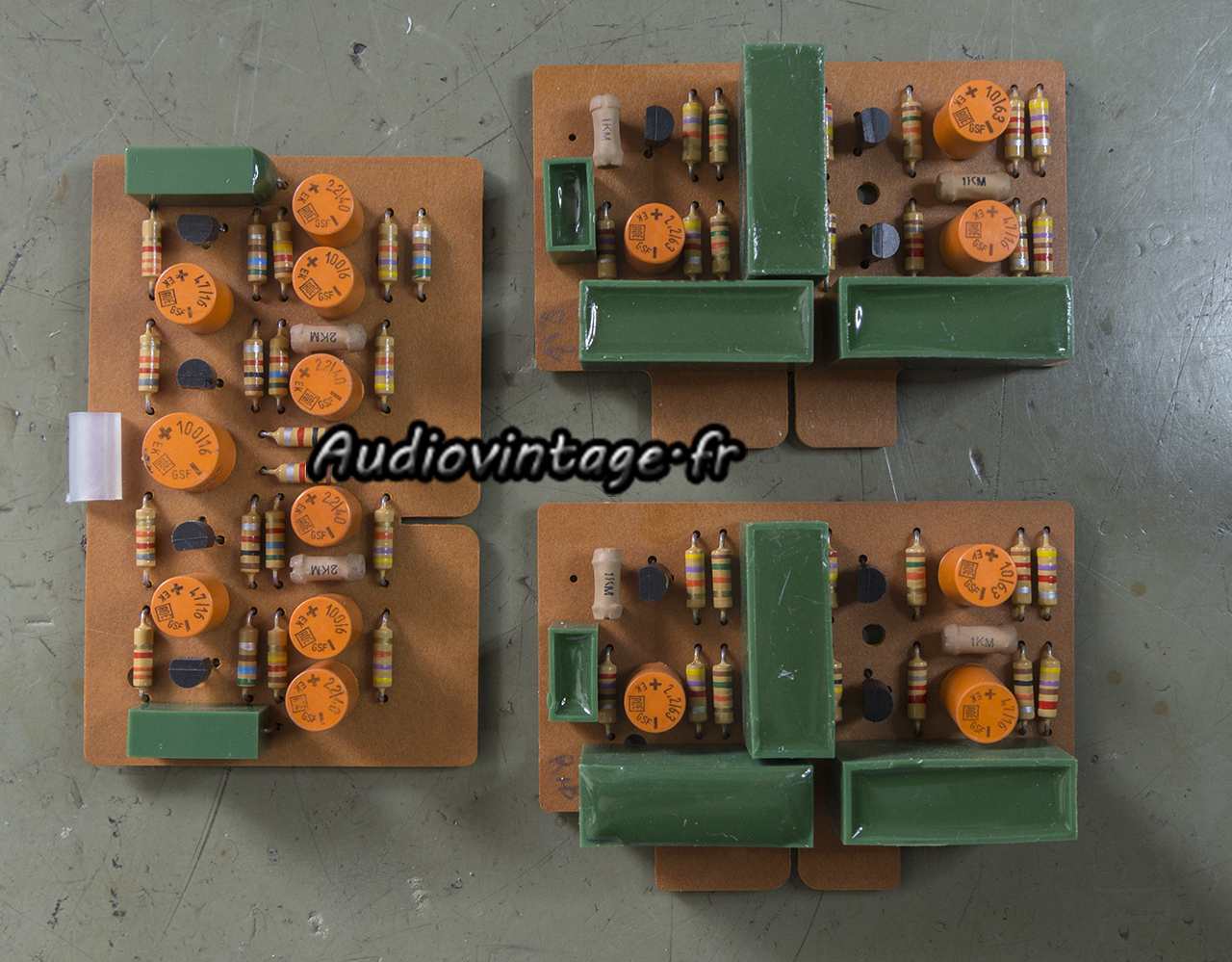

Quad 33 : condensateurs chimiques neufs.
Tous les condensateurs chimiques sont remplacés.

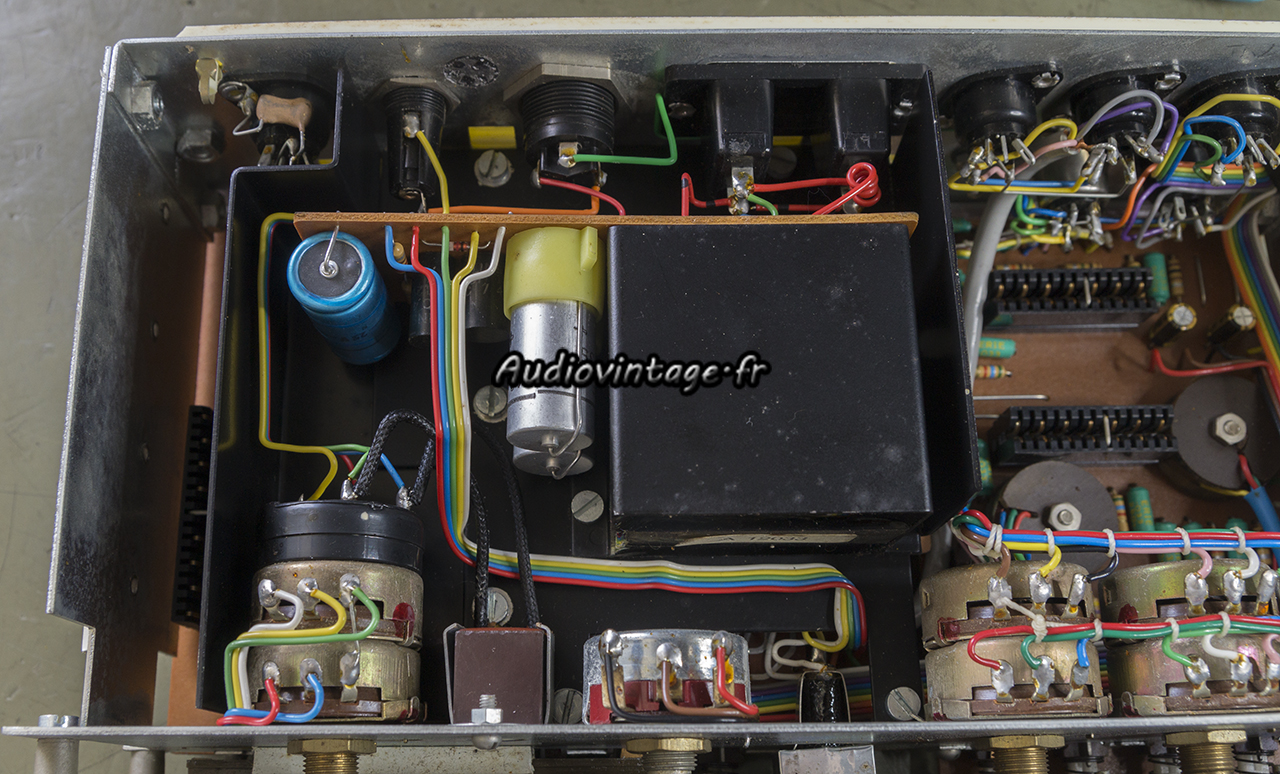

Quad 33 : alimentation à réviser.

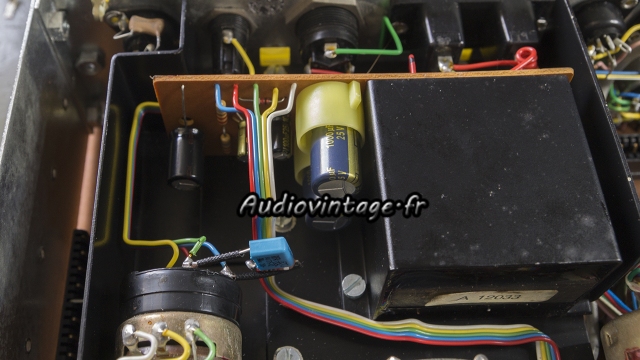

L’alimentation. Sur cet exemplaire (ancien) on ne trouve pas de snubber rifa sur l’interrupteur secteur mais un volumineux Cornell dubilier fixé derrière la façade.

Quad 33 : alimentation révisée.
Les condensateurs chimiques sont remplacés, tout comme le snubber (association d’un condensateur et d’une résistance en série, prévu pour les tension AC secteur).

Quad 33 : terminé.
Le tout est remonté, nettoyage des commandes. Terminé.

Les mesures sur entrée radio :

Quad 33 : distosion-a-1v-en-sortie-entree-radio-tone-defeat
Distorsion à 1v en sortie, entrée radio, tone defeat.

Quad 33 : distosion-a-1.6v-en-sortie-entree-radio-tone-defeat

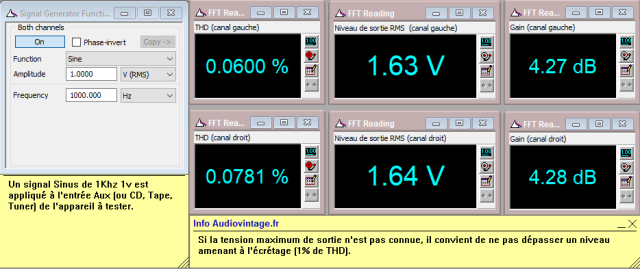

Distorsion à 1.6v en sortie, entrée radio, tone defeat.

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-radio-tone-defeat

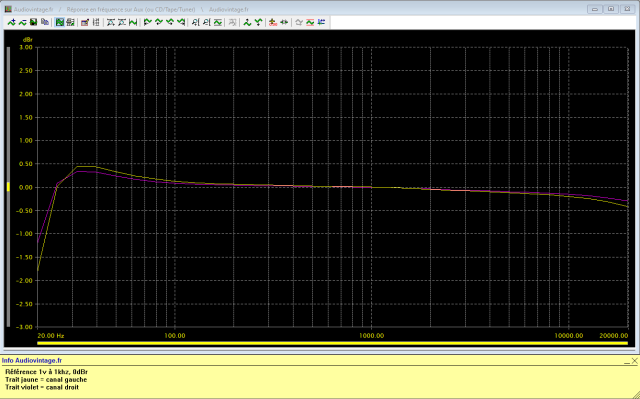

Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1v-en-sortie-entree-radio-tone-defeat

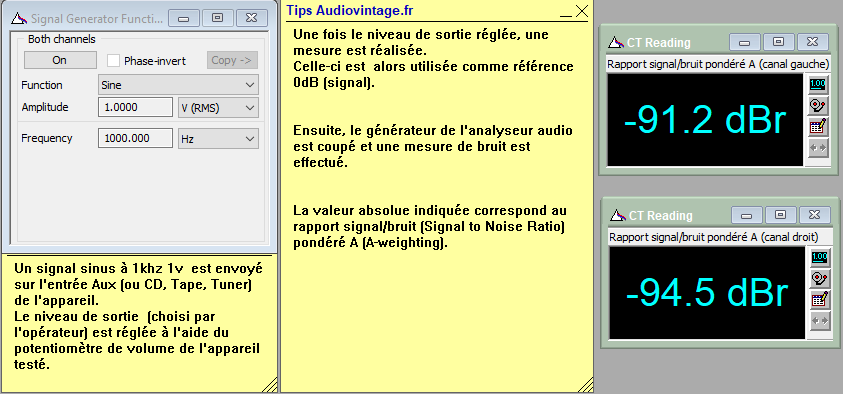

Rapport signal bruit à 1v en sortie, entrée radio, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-radio-tone-defeat
Rapport signal bruit à 1.6v en sortie, entrée radio, tone defeat.

Les mesures sur entrée phono :

Quad 33 : distosion-a-1v-en-sortie-entree-phono-tone-defeat

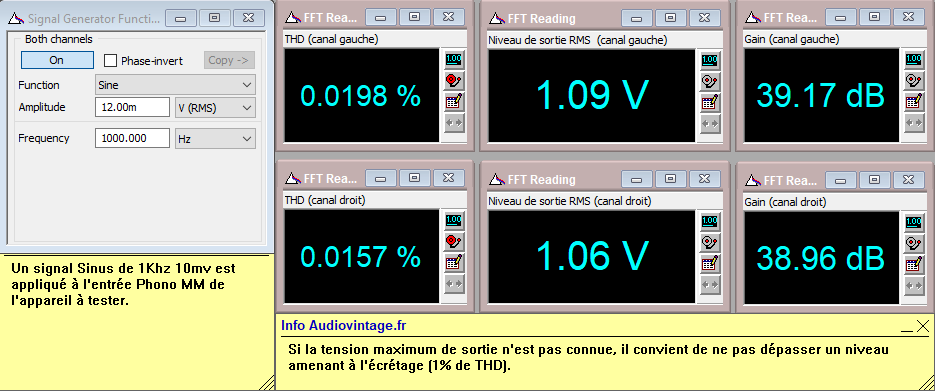

Distorsion à 1v en sortie, entrée phono, tone defeat.

Quad 33 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat

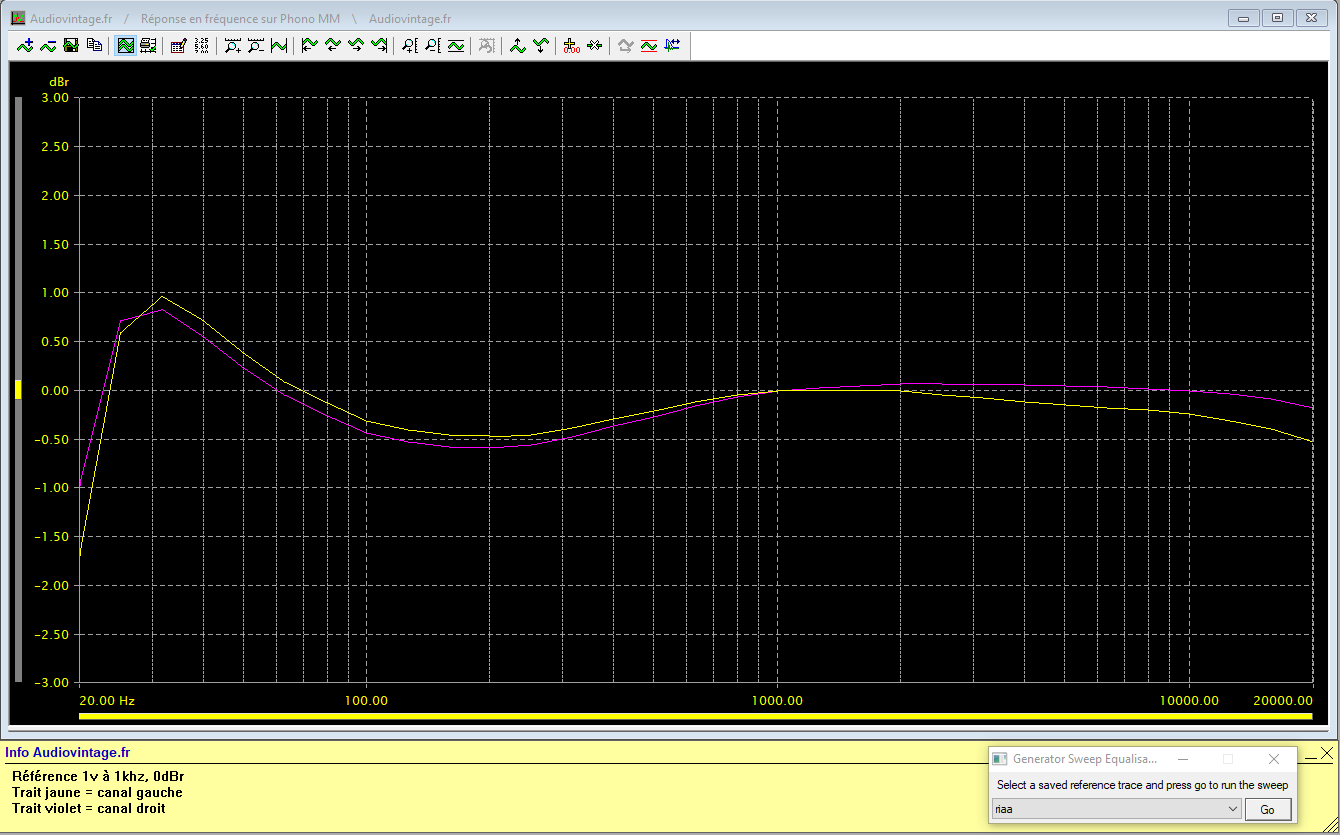

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Quad 33 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Quad 33 : rapport-signal-bruit-a-1.6v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1.6v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Quad 33 : signal-carre-a-100hz

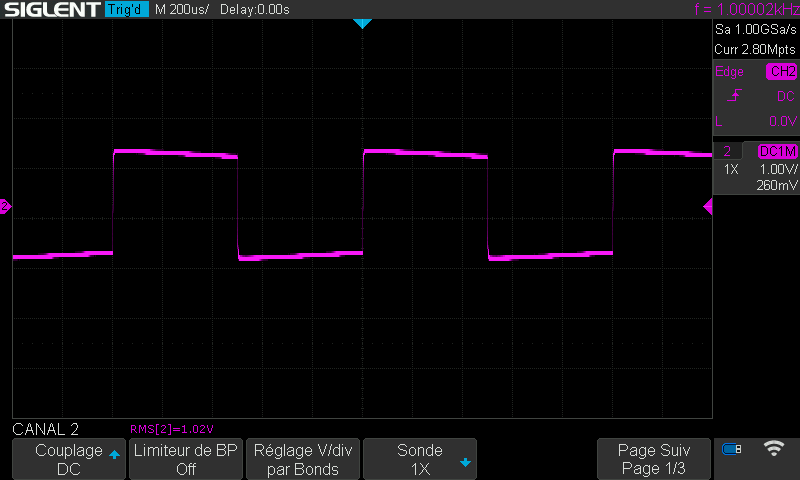

Quad 33 : signal-carre-a-1khz

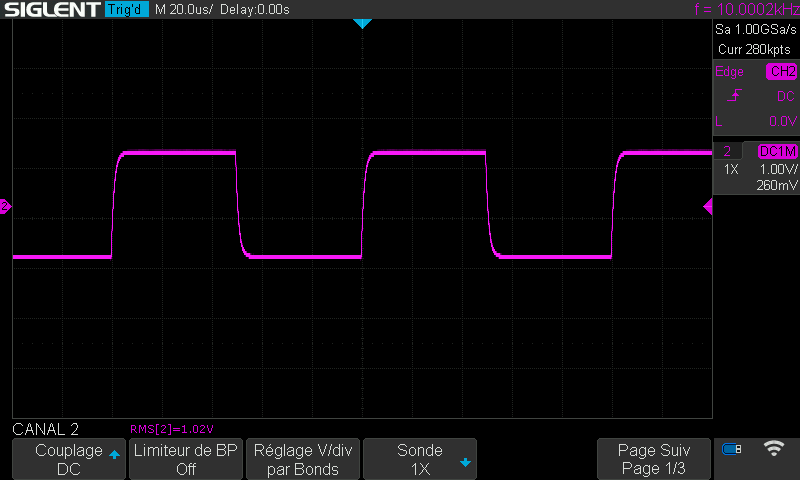

Quad 33 : signal-carre-a-10khz
Quad 33 : temps-de-montee-a-10khz

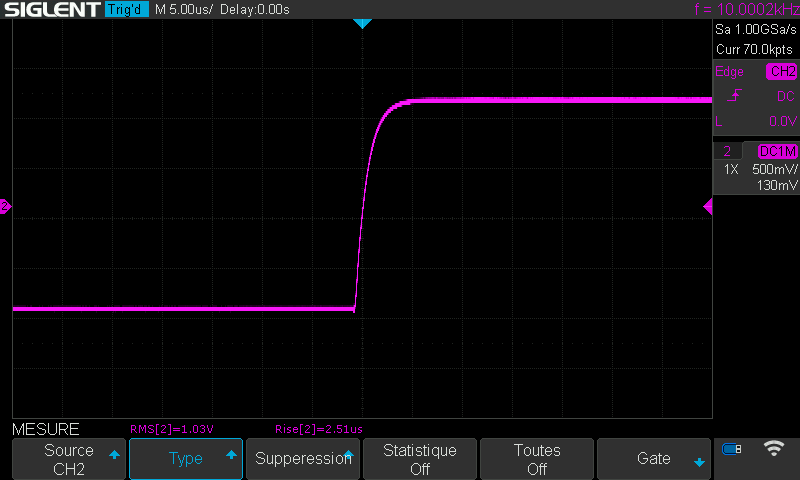

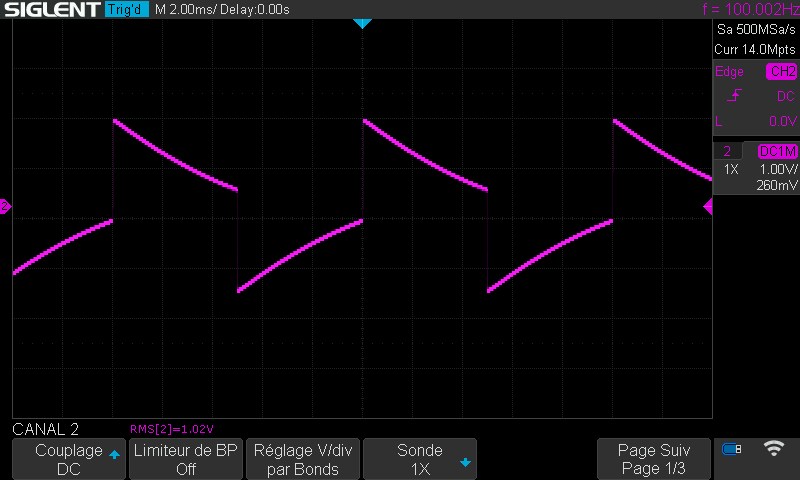

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.
