Luxman M-120A

Luxman M-120A : en route !
Ce pauvre bloc de puissance Luxman M-120A a déjà été (mal) réparé par le passé. Le voici de nouveau en panne et accueilli à l’atelier pour une remise en état.

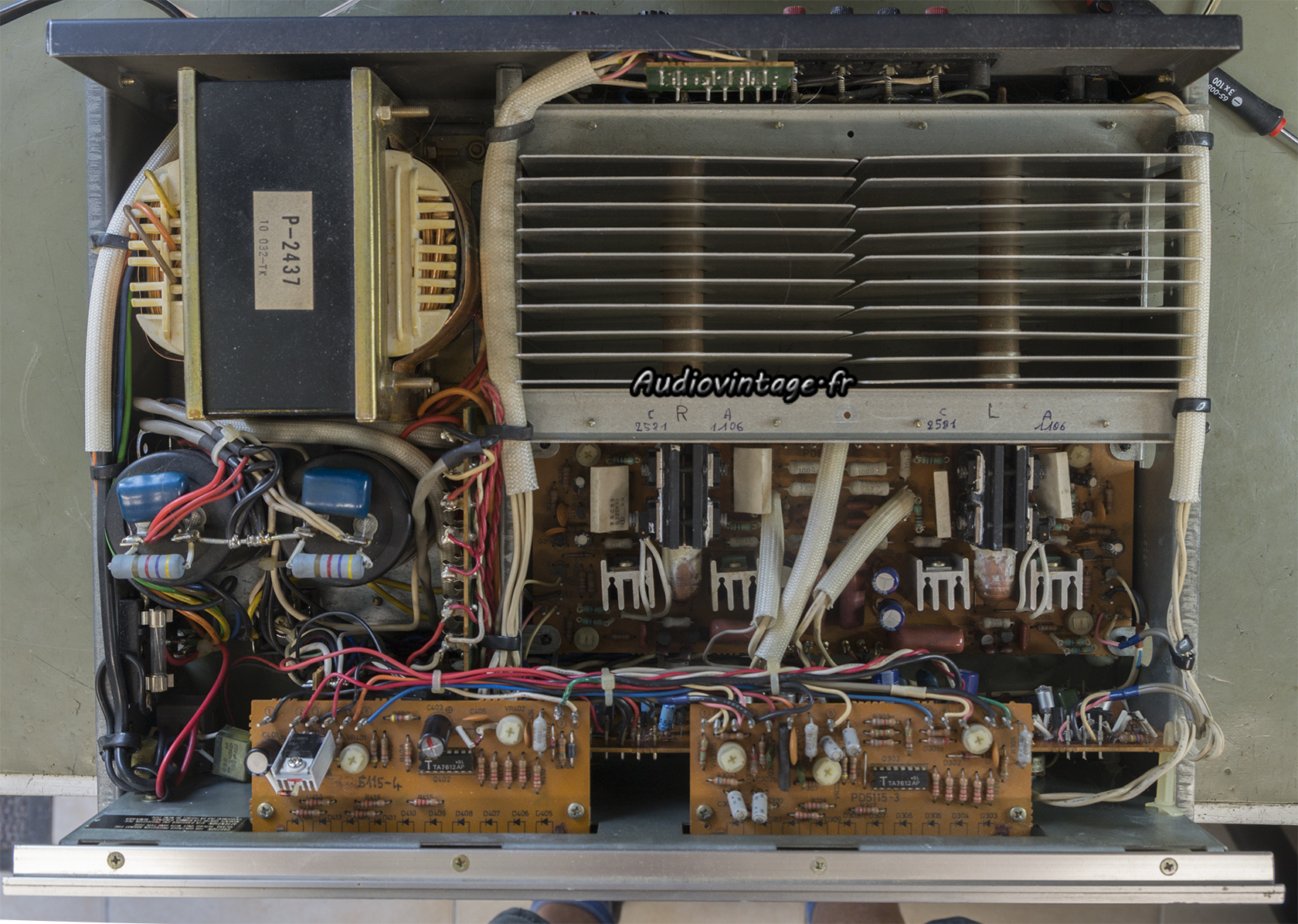

Luxman M-120A : à son arrivée.
Un canal est HS et les interventions passées sont bien visibles. Je déteste (et le mot est faible) quand l’intervenant écrit des références de transistors dans l’appareil, et encore, parfois, c’est pire avec une gravure au tournevis dans le radiateur.
Les transistors de puissances ont sauté sur un canal, et que ce soit à gauche comme à droite, ce ne sont plus les originaux, qui avaient été remplacés par des transistors à la provenance pas très clair, même chose pour les transistors drivers. Je ne vous parle pas de certains condensateurs chimiques soudés à plusieurs centimètres des circuits imprimés…mouais, tout cela ne transpire pas la qualité…

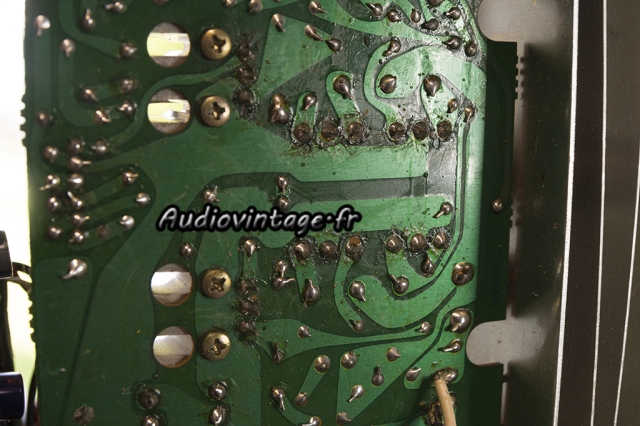

Luxman M-120A : berk !
Et cela est confirmé par une photo du côté soudure. Circuit dégueulasse, pistes parfois amochées, pattes non coupées.

Luxman M-120A : transistors et condensateurs neufs.
L’intervention consiste au remplacement de tous les transistors de puissances, des transistors drivers et des condensateurs chimiques.

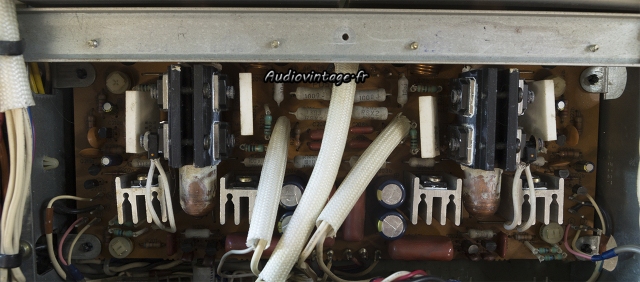

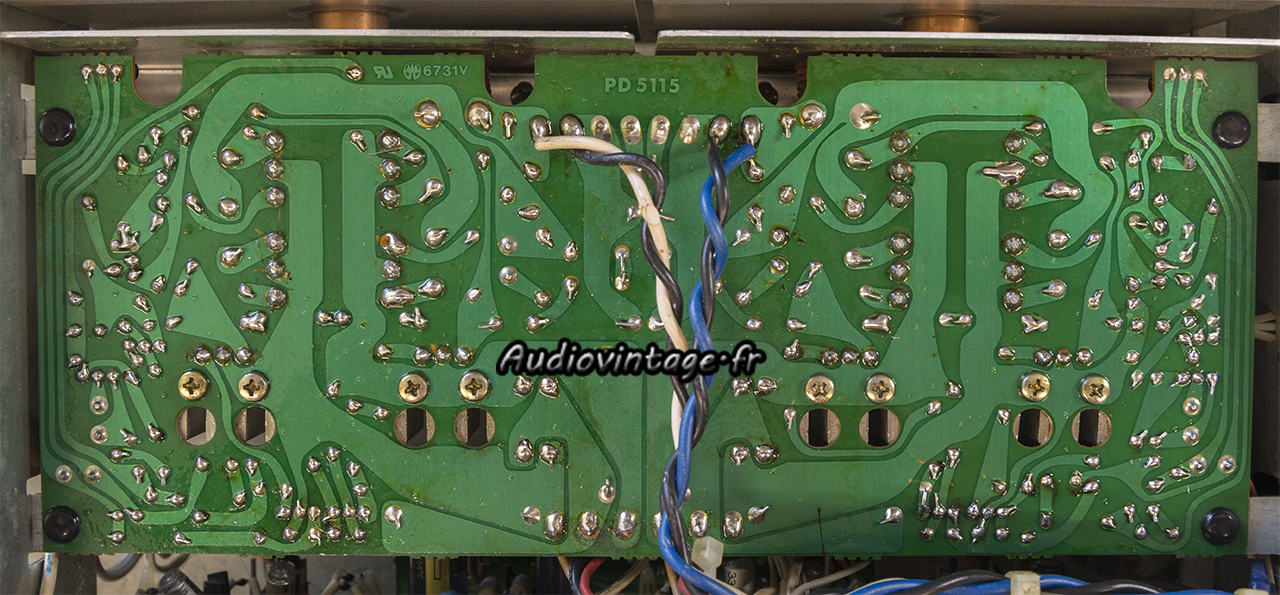

Luxman M-120A : circuit nettoyé.
Bien évidemment, les soudures moches sont reprises, le circuit nettoyé.

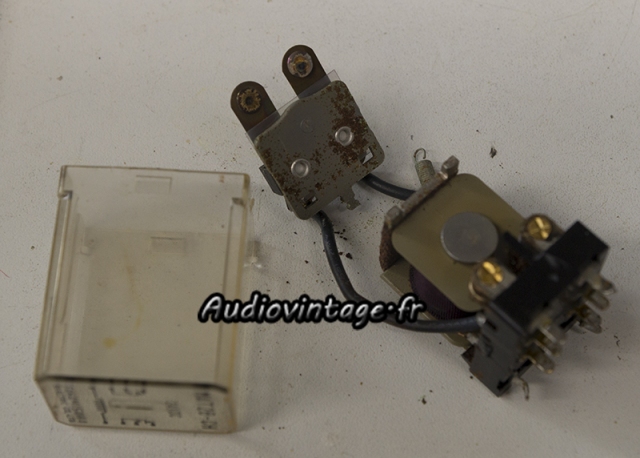

Luxman M-120A : relais kaput !
Le relais A est en bien trop mauvais état, il sera remplacé.

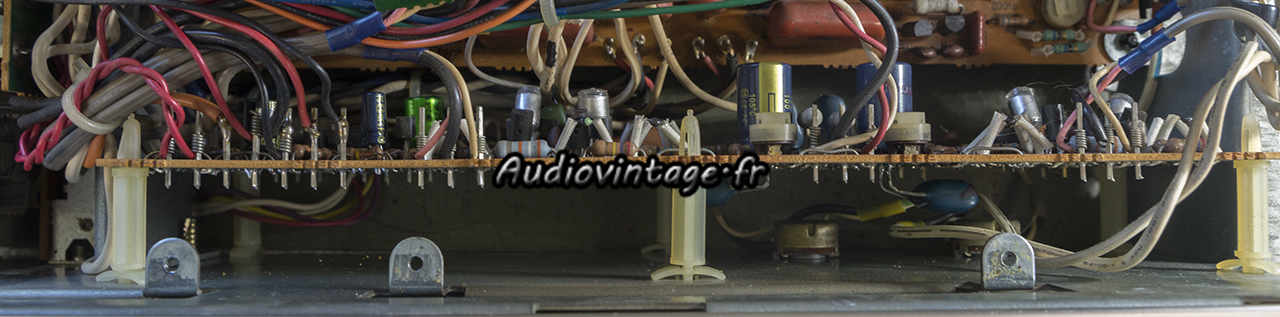

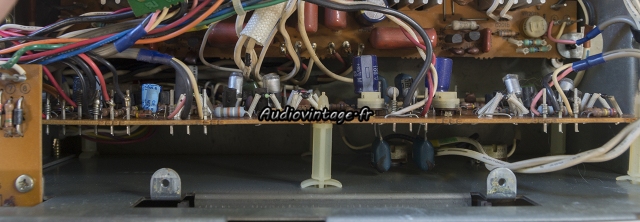

Luxman M-120A : à revoir.
Derrière la façade, le circuit va être revu.

Luxman M-120A : circuit révisé.
Les condensateurs chimiques sont remplacés.

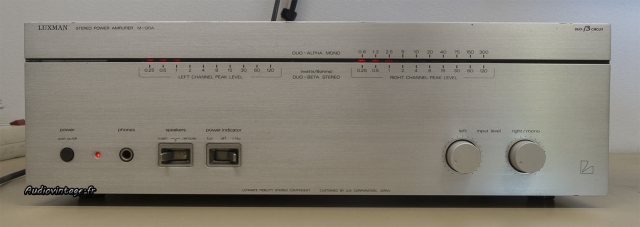

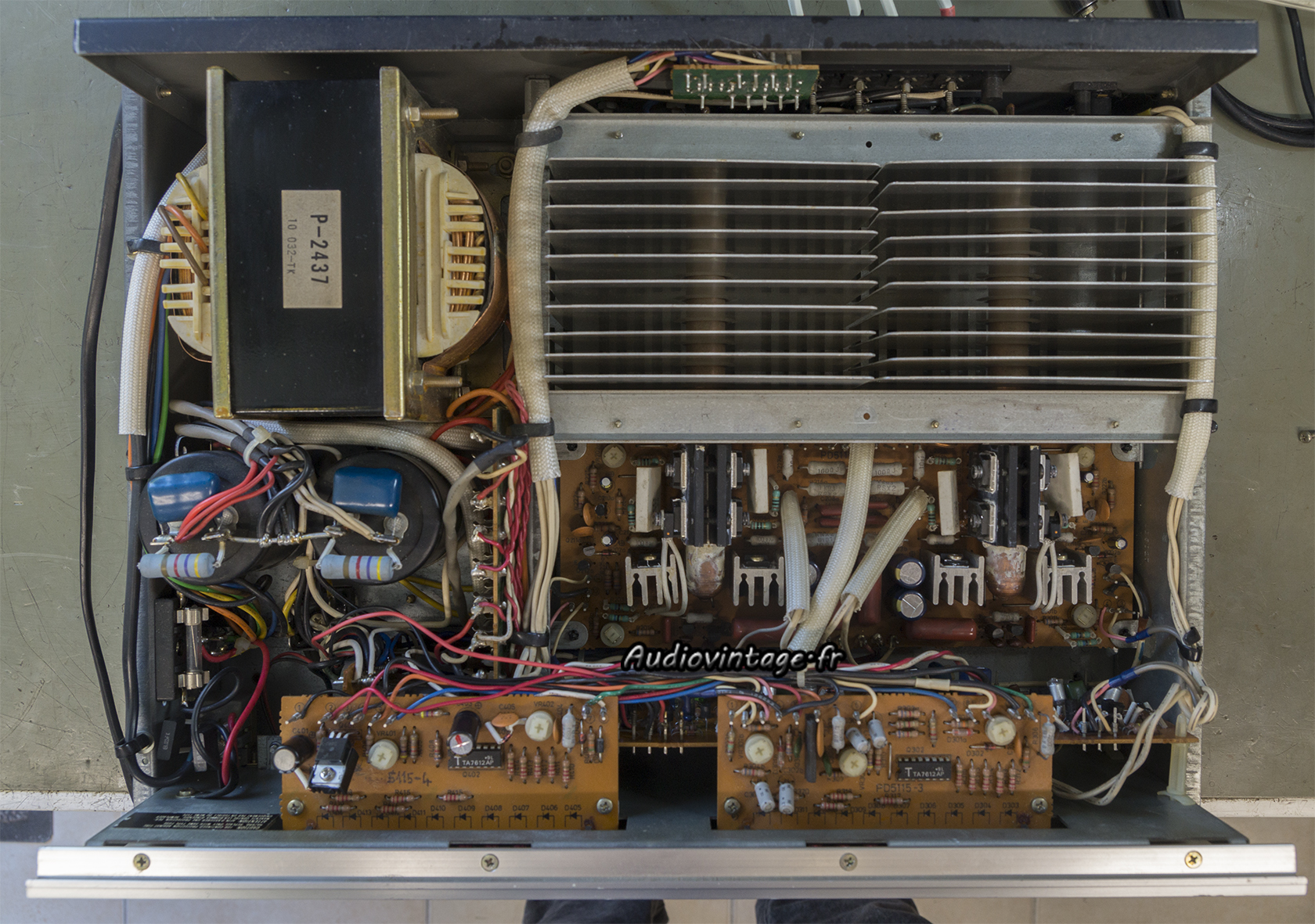

Luxman M-120A : terminé.
L’interrupteur secteur voit ses fameux condensateurs Rifa remplacés, les fusibles HS sont remplacés, l’appareil est réglé, les quelques commandes présentes nettoyées, terminé.

Les mesures :

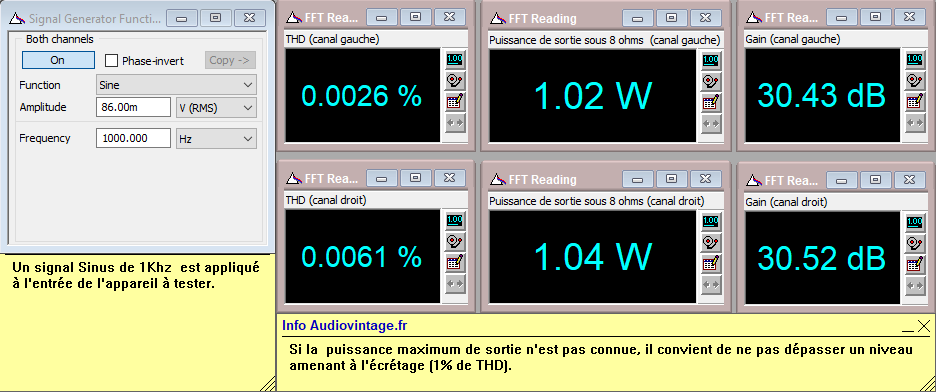

Luxman M-120A : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Luxman M-120A : distorsion-a-2x120w-sous-8-ohms
Distorsion à 2x120w sous 8 ohms.

Luxman M-120A : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

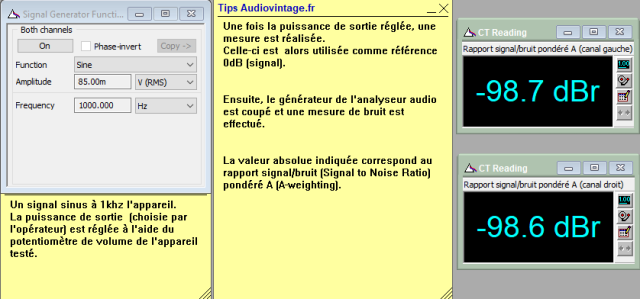

Luxman M-120A : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

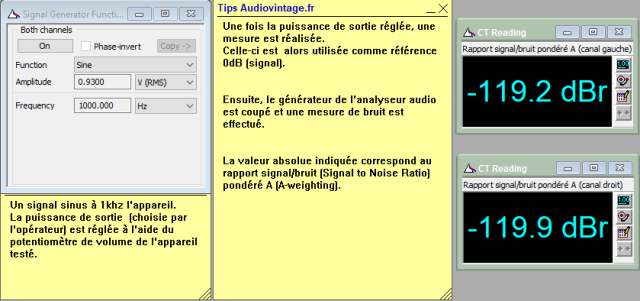

Luxman M-120A : rapport-signal-bruit-a-2x120w-sous-8-ohms
Rapport signal bruit à 2x120w sous 8 ohms.

Les mesures à l’oscilloscope :

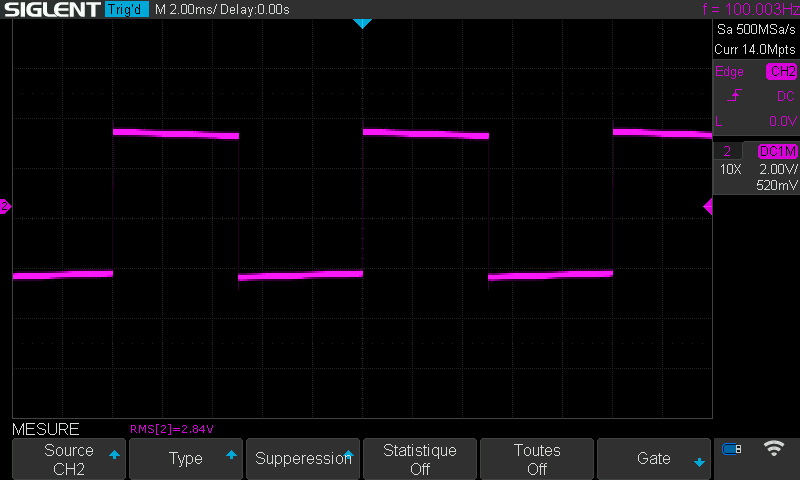

Luxman M-120A : signal-carre-a-100hz
Luxman M-120A : signal-carre-a-1khz
Luxman M-120A : signal-carre-a-10khz

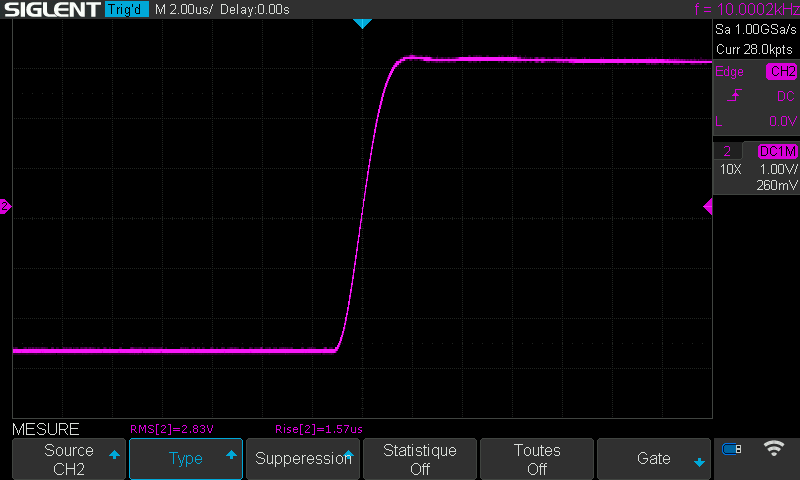

Luxman M-120A : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
